Соединение пластиковых труб с металлическими: разбор лучших способов и монтажных нюансов

Почему приходится соединять трубопрокаты из пластика с металлом

Необходимость стыковки трубопроводов из разного материала может возникнуть по двум причинам:

1. Подключение к централизованной системе водоснабжения старого образца. Потребность стыковки возникает при замене трубопровода на магистраль из пластика. В месте подключения потребуется соединить элементы, изготовленные из разных материалов.
2. Намеренное использование металлических и пластиковых деталей в одном трубопроводе. Материалы имеют разные характеристики. По этой причине в некоторых ситуациях лучше выбрать именно металл или пластик.

Соединить магистраль можно самостоятельно. С работой справится человек, имеющий минимальные технические знания и навыки в монтаже трубопроката. Для работы не требуется применение специализированного оборудования. Достаточно будет стандартного монтажного инструмента.

Соединение металлической трубы с пластиковой

Соединение полимерных труб муфтами

Компрессионные муфты ПНД решают вопрос: «Как соединить пластиковые трубы?» в системах водоотведения, водоснабжения. Они используются для типоразмеров 50 – 16 мм, обеспечивают необходимую герметичность, не вызывают засоров.

Концы труб зажимаются гайками, конусообразными уплотнительными кольцами, выдерживающими давление напорных водопроводов, канализационных стоков, обогревательных контуров. Существуют компрессионные муфты, жестко крепящиеся на тело трубы неразъемного типа.

Помимо компрессионных муфт существуют аналогичные фитинги: тройники, отводы, заглушки, фланцы, седелки, краны.

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа . Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

• разводной ключ;
• газовый ключ;
• пакля (чесаный лен);
• силиконовый герметик;
• монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

1. Разобрать американку на две части.
2. Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
3. Вкрутить эту деталь в часть фитинга с внутренней резьбой.
4. Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
5. Соединить две части разъемной детали, используя разводной или газовый ключ.

Стыковка компрессионными фитингами

Соединение труб компрессионными фитингами – самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу – она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

1. Вставить трубы в отверстия фит-крепежа с двух сторон.
2. Затянуть гайки.

Стыковка фланцами

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

1. Фланец накручивается на фитинг с использованием пакли.
2. Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Способы соединения металлических труб с пластиковыми

Существует два способа, как соединить пластиковые трубы с металлическими, которые используются для стальных трубопроводов.

• Резьбовая стыковка используется в тех случаях, когда диаметр соединяемых труб не превышает 40 мм.
• Фланцевые соединения оптимальны при большом диаметре, поскольку затягивать резьбу в подобных случаях бывает затруднительно.

Особенности резьбовых соединений

Для того чтобы понять, как соединить пластмассовую трубу с металлической при помощи резьбы, следует изучить использующиеся для этих целей фитинги. Они представляют собой переходники, с одной стороны на которых имеется резьба для подключения металлического трубопровода и гладкая муфта для припаивания пластиковых труб с другой. Существуют также модели для соединения большего количества разнородных магистралей, а также фитинги для выполнения поворотов и изгибов.

Полипропиленовые фитинги с резьбой для перехода с полипропилена на металл

Резьбовое соединение стальной и пластиковой (полипропиленовой) труб выполняется в определенной последовательности.

Подготавливается место соединения со стороны имеющихся металлических коммуникаций. Если в этом месте уже имелось резьбовое соединение, оно раскручивается. Если же трубы были сварены или местом установки пластиковой врезки является середина целой стальной трубы, последняя разрезается, после чего на край наносится смазка и выполняется резьба при помощи резьбореза. Конец стальной трубы с резьбой очищается и на него наносится герметизирующий материал: пакля или фум-лента с силиконовой промазкой

Для того, чтобы исключить вероятность протечек, важно правильно выполнить герметизацию – уложить не более 1-2 витков подмотки с направлением по ходу резьбы. Резьбовой край фитинга соединяется с металлической резьбой

При этом не следует не только не применять специальных инструментов, но и не затягивать чрезмерно соединение вручную

Значительные усилия могут привести к растрескиванию фитингов. Дополнительно подтянуть резьбу не составит труда, если после монтажа при пробном заполнении системы обнаружится подтекание. После завершения работ с резьбовой частью соединения на гладкой муфте фитинга фиксируется пластиковая труба посредством сварки.

Фитинг для полиэтиленовых труб (ПНД) на одном конце имеет резьбу для соединения с металлом, а на другом компрессионный фиксатор для трубы ПНД — в отличие от полипропиленовых труб здесь сварка не требуется

Выполнение фланцевых соединений

Соединение пластиковой трубы с металлической без резьбы выполняется при помощи фланцев. Его преимуществом является легкость демонтажа для ремонта или прочистки коммуникаций.

Соединительными элементами для разъемных соединений разнородных трубопроводов являются фланцы различного типа.

• Легкие конструкции с размером диаметра, не превышающим 300 мм, а также средние и тяжелые трубы до 150 мм соединяются при помощи свободных фланцев, с прямым буртом для опоры. Такие модификации являются наиболее распространенным при монтаже коммуникаций в частных домовладениях и квартирах многоэтажек.
• Для труб любого типа диаметром до 200 мм могут использоваться свободные фланцы с конусным буртом.
• Фигурный фланец и стальной выступ с использованием клинового типа соединения – универсальный вариант.
• Максимальной прочности можно достичь при помощи прямого бурта с конусным переходом.

Фланцевое соединение для труб ПНД

В качестве подготовительных работ перед монтажом фланцевого соединения, важно внимательно осмотреть подготовленные фланцы. На них не должно быть заусенцев, которые при установке могут стать причиной повреждения пластиковой части соединения. В большинстве случаев такие заусенцы достаточно легко устранить

В большинстве случаев такие заусенцы достаточно легко устранить.

Порядок сборки узла с фланцевым соединением следующий:

Монтаж пластиковой трубы к металлической с помощью фланцев

Стальная труба отрезается в месте предполагаемой врезки

При этом важно выполнить линию реза ровно и аккуратно. Фланец надевается на трубу

Для герметичности соединения устанавливается прокладка из резины, размер которой должен быть таким, чтобы она не выходила за линию среза более, чем на 10 мм. Соединяются основные элементы узла – надетый на трубу фланец совмещается с прокладкой и скрепляется со вторым фланцем при помощи болтов.. Стягивание следует производить, равномерно заворачивая резьбу крепежа по всей окружности и избегая излишних усилий

Стягивание следует производить, равномерно заворачивая резьбу крепежа по всей окружности и избегая излишних усилий.

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.

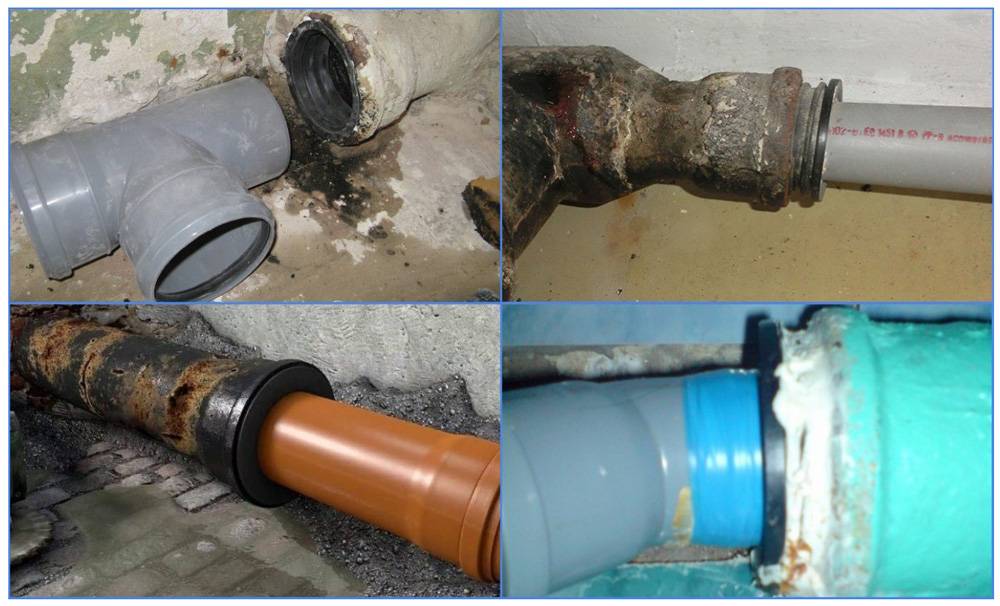

Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

Комбинированные фитинги: область применения

Комбинированные фитинги из полипропилена применяют для следующих целей:

1. Полная или частичная замена коммуникаций;
2. Присоединение различных приборов (водонагревателей, смесителей или водопроводной арматуры);
3. Обеспечение проходной компактной разводки по системам холодного и горячего водоснабжения;
4. Подключение смесителя и другие.

Большое разнообразие вы бора комбинированных фитингов позволяет произвести работы по сбору и разбору водопровода в кратчайшие сроки.

Торговая марка «VASEN» занимается производством комбинированных фитингов и других комплектующих, используемых в прокладке коммуникационных сетей, более 15 лет. Сырье европейского качества, применяемое для создания полипропиленовых изделий, обеспечивает надежность и длительность службы. При этом цены на изделия порадуют каждого. Купить товар можно в офисе компании, расположенном в Москве на Дербеневской набережной 7 или заказать по телефону 8(495) 649-82-08.

Монтаж резьбовых фитингов

Данный тип соединений труб малого и среднего диаметра предусматривает наличие резьбы как внутри, так и снаружи. Она требуется, чтобы закреплять металлические части трубопровода, при этом гладкий срез на муфте находится на противоположной стороне – к ней припаивают пластик.

Технология монтажа отличается простотой:

1. Заготовку в предполагаемом месте стыка срезают под прямым углом. Чтобы обработать края, задействуют солидол. Потом с помощью резьбореза завершают обработку.
2. Далее края очищают таким образом, чтобы не оставалась металлическая стружка. Месту будущего соединения потребуется герметизация, для этого применяют паклю или ФУМ – ленту.
3. Переходник с железной трубы на пластиковое изделие, он же фитинг, накручивают после предварительной подготовки на часть, имеющую срез. Для этого не следует прилагать большие усилия, поскольку деталь может треснуть при сильном нажатии на нее.
4. Гладкий край соединяют с пластиковой трубой.

Паклю или ФУМ — ленту наматывают по ходу резьбы так, чтобы материал закрывал минимум 1 -2 витка.

Устройство и установка компрессионного фитинга

Корпус фитинга компрессионного типа имеет специальное конусное углубление, в которое вставляется конусообразное резиновое кольцо для уплотнения. Потом устанавливается прижимное кольцо, а затем специальное обжимное устройство, которое разрезано на несколько зубьев.

Герметичность соединения создается за счет вдавливания уплотнительной прокладки при затягивании специальной гайки. В это время зубья обжимного кольца впиваются в конец детали, создавая плотное соединение.

Для получения прочного и герметичного соединения необходимо произвести предварительную зачистку концов стыкуемых изделий.

Причины соединения труб из разных материалов

Сегодня соединение полипропиленовой трубы с металлической можно встретить в основном в трех случаях:

1. строительство. Не секрет, что при возведении нового строения решением многообразных задач занимаются разные организации. Так, подведение теплотрассы может выполнять один исполнитель, а прокладку канализационных колодцев – другой. Не факт, что оба исполнителя остановят свой выбор на трубах из одного материала;
2. плановая замена. С течением времени трубопровод и стояки в домах заменяются на новые, так как старые приходят в негодность. Разумеется, гораздо проще в данном случае локально соединить металлическую и пропиленовую трубу, нежели расселить весь дом и поставить его на капремонт;
3. текущий ремонт. Довольно часто в старых домах происходят поломки старых металлических труб. Сомневаюсь, что жилконтора или владелец дома готов потратить кучу времени на поиски чугунных труб, гораздо легче будет осуществить замену испорченной конструкции на современную полипропиленовую;
4. частный ремонт. Здесь речь идет о личной инициативе владельца квартиры. Очень часто при такой локальной замене металлическая труба от соседей соединяется с полипропиленовой.

Виды соединения металлических труб с пластиковыми

Сегодня существует два способа выполнения такой процедуры:

1. Резьбовая стыковка. Применяется, когда соединяются трубные изделия, диаметр которых не превышает 40 мм.
2. Фланцевое соединение. Оптимально при большом сечении труб, поскольку затягивание резьбы в подобных случаях потребует немалых физических усилий.

Особенности резьбовых соединений

Чтобы понять, как соединяется пластиковая труба с металлической при помощи резьбы, следует изучить фитинги, которые используются для этих целей. По сути, такая деталь представляет собой переходник. С той стороны, к которой будет подключаться металлический трубопровод, у фитинга имеется резьба. С противоположной стороны располагается гладкая муфта, к которой припаивается пластиковая труба. Также в продаже присутствуют модели, с помощью которых можно выполнить соединение разнородных магистралей в большем количестве и фитинги для выполнения изгибов и поворотов.

Резьбовая муфта выбирается в зависимости от типа пластиковой трубы — под пайку, с обжимным или компрессионным соединением

Для соединения стальной трубы с полипропиленовой вам предстоит выполнить следующую последовательность действий:

• удалите муфту со стальной коммуникации на участке предполагаемого соединения её с пластиковой веткой трубопровода. Можно также отрезать кусок старой трубы, нанести солидол или масло и сделать с помощью резьбореза новую резьбу;
• пройдитесь по резьбе тряпочкой, закрепите сверху слой фум-ленты или пакли, покройте поверхность силиконом. На резьбу намотайте 1-2 витка так, чтобы края уплотнителя шли по их ходу;
• накрутите фитинг. Выполнять данную операцию с переходником с пластиковой трубы на металлическую следует без использования ключа. В противном случае изделие может треснуть. Если, когда вы откроете кран, появится течь, переходник докрутите.

Удобство конструкции этой детали состоит в том, что она упрощает процедуру соединения металлических труб с полипропиленовыми на поворотах и изгибах. Интересно, что при необходимости форму фитинга можно изменить.  Нагрейте его строительным феном до температуры +140˚С и придайте этой детали требуемую конфигурацию.

Фланцевое соединение

Как было сказано выше, подобным методом соединяются металлические и пластиковые трубы большого диаметра. Конечная конструкция является разборной. Технология такого соединения пластиковой трубы с металлической без резьбы настолько же проста, как и в случае применения резьбового переходника.

аккуратно и ровно обрежьте трубу в месте предполагаемого соединения;
наденьте на неё фланец и установите резиновую прокладку

Она будет выступать в роли уплотнителя;
осторожно надвиньте на этот элемент уплотнения фланец;
такие же действия проведите с другой трубой;
оба фланца скрепите друг с другом болтами.

Одним из вариантов перехода с металла на пластик является фланцевое соединение, в таком случае к полимерной трубе сначала припаивается фланец

Иные методы безрезьбового соединения металлических и пластиковых труб

Для реализации такой технологии, помимо фланцев, применяются также следующие приспособления:

Специальная муфта. Продаётся такая деталь в магазине стройматериалов. Впрочем, обладая определёнными навыками, можно сделать её самостоятельно. Состоит этот переходник из следующих компонентов:

• корпуса. Лучше всего изготавливать его из высокопрочной стали или чугуна;
• двух гаек. Располагаются они по обеим сторонам муфты. Если вы собрались изготавливать такой переходник своими руками, для производства гаек используйте бронзу или латунь;
• четырёх металлических шайб. Устанавливаются они во внутренней  полости муфты;
• резиновых прокладок. Они применяются для герметизации соединения. Заранее указать их точное количество невозможно.

Диаметр прокладок, шайб и гаек должен соответствовать сечению элементов трубопровода. Соединение металлической трубы с пластиковой без резьбы при помощи такой муфты выполняйте в нижеописанной последовательности:

1. Вставьте концы труб через гайки до середины муфты. Кроме того, проденьте трубные изделия сквозь прокладки и шайбы.
2. Затяните гайки до упора. Прокладки при этом должны сдавливаться.

Соединение получается долговечным и достаточно прочным.

При помощи фитинга типа Гебо соединение можно произвести быстро и без усилий, главное — правильно подобрать диаметр

Фитинг Гебо. Эта деталь состоит из следующих элементов:

• корпуса;
• гаек;
• зажимных колец;
• прижимных колец;
• уплотнительных колец.

Соединение выполняется очень просто.

1. Полностью развинтите муфту.
2. Наденьте на концы соединяемых труб все вышеуказанные элементы.
3. Зафиксируйте стык гайками.

Как спаять полипропиленовые трубы без паяльника с помощью холодной сварки или клеевого соединения

Холодная сварка пластиковых труб – это процесс соединения деталей без их нагрева. Спаять пластиковые элементы можно путем применения специального клея, который быстро затвердевает. Состав клеящегося вещества обычно состоит из эпоксидной смолы и отвердителя. Холодная сварка имеет черные или белые цвета. Обычно она используется для холодного водоснабжения. Но некоторые клеи применяются и для горячего. Это обязательно должно быть указано отдельно на упаковке.

Какая бывает клеевая масса:

• Текучие смеси (в упаковке должно быть две тубы: один с отвердителем, второй – с эластичным веществом; для примера: если вы собираетесь устранить отверстие в полимерном изделии, то содержимое туб нужно соединить непосредственно перед началом работы (своеобразный ремонт); обязательно нужно использовать смесь в течение не более, чем 20-ти минут, иначе она станет твердой).
• Пластическая масса (представляет собой брусок, состоящий из двух слоев: сверху отвердитель, а внутри – пластичная составляющая; напоминает пластилин).

Также на упаковке указывается максимально допустимое значение температуры для конкретной смеси (обычно это около 260 градусов). Если четко соблюдать правила эксплуатации, то шов будет долговечным, прочным и герметичным. Существует клей для высоких температур воды (около 130 градусов).

Таким образом, пайка полипропиленовых труб является не единственным способом соединения полимеров. Возможно соединение пластиковых труб своими руками без применения сварочного аппарата. Полипропиленовые трубы своими руками можно соединять холодной сваркой или с применением компрессионных фитингов. Соединение полипропиленовых труб без паяльника с помощью фитингов обладает особенностями, среди которых самая важная – это возможность сборки и разборки конструкций.

Когда требуется подобное соединение?

Современный ремонт часто требует состыковать пластиковые и металлические трубы

Необходимость в соединении полимерных и металлических труб может возникнуть как во время строительства, так и при модернизации или ремонте уже существующих трубопроводов. Рассмотрим самые типичные случаи, когда такая стыковка необходима:

• В процессе строительства нередки случаи несогласованности действий различных подрядчиков, поэтому возможны случаи установки элементов коммуникаций из различных материалов.
• В большинстве случаев трубы из пластика подключаются к металлическим выводам оборудования.
• Во время частичной замены аварийных коммуникаций.
• При необходимости подключения трубопровода к оборудованию, которое имеет температуру, критическую для изделий из пластмасс.
• Для прокладки участков магистралей, подверженных повышенным тепловым и механическим нагрузкам.

Все эти случаи отличаются между собой по целому ряду факторов, поэтому и способы наиболее надёжного соединения зависят от типа и назначения трубопровода.

Монтаж трубопровода из пластиковых труб

Вопрос, как соединяются пластиковые трубы между собой, если они являются единственным материалом всей системы, не стоит. Пластик монтируется спайкой или соединительной и/или распределительной арматурой из того же материала.

Наращивание

Понять, как соединить пластиковые трубы для канализации или водопровода для их удлинения, несложно. Фитинг для этого типа материала представляет собой отрезок аналогичной трубки чуть большего диаметра.

Эта капсула надевается поверх зачищенных и обезжиренных кромок и сдавливается специальным паяльником, выставленным на среднюю температуру.

Разобраться в технике работы не сложно: паяльники рассчитаны на определенный стандартный диаметр, поэтому уровень нажима и температуры контролировать не приходится. Соединение получается неразборным и даже малозаметным.

Соединение с металлической трубой

Соединение разнородных труб более проблематично

Выясняя, как соединить чугунную канализационную трубу с пластиковой или устаревшую металлическую теплосеть с современной из армированного пластика, стоит заострить внимание на нескольких важных аспектах:

• перед выбором фитингов необходимо тщательно замерить диаметр металлического колена;
• для среза и зачистки металлической трубы потребуется болгарка; переходником между металлом и полимером станет пластиковый раструб.

Решив, в каком месте и как соединить пластиковую трубу с чугунной, можно приступать к монтажу. Порядок работы следующий. Металлический отрезок зачищается и обезжиривается. Уплотнитель помещается в пазы раструба и плотно прижимается к внутренним стенкам. После помещения труб система перехватывается хомутами.

Вместо скрепляющих хомутов используется клей или герметик. Соединение с металлопластиковой трубой Для соединения пластиковой трубы с металлопластиковой применяются цанговые фитинги. Их основа – нанесенная на наружную часть капсулы резьба. На нее накручивается труба соответствующего диаметра.

Промышленно выпускаются цанговые фитинги только для коммуникаций с совмещением материалов, но и узлы, рассчитанные на стыковку труб разного диаметра между собой. Использование пресс-фитингов с пластичными материалами неактуально.

Монтаж систем водоснабжения и отопления можно провести самостоятельно, сэкономив на вызове мастера. Делать это можно только при полной уверенности, что ваших навыков достаточно для проведения таких работ.

В противном случае сэкономленные средства могут быть втройне потрачены на ликвидацию последствий прорыва.

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

1. компрессионные фитинги для металлопластиковых труб;
2. детали обжимного (или прессового) типа;
3. надвижные фитинги для труб из металлопластика.

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

1. Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
2. Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
3. Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

1. Конец трубы обрезается строго под углом 90˚ к ее оси.
2. С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
3. На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
4. Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

1. Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
2. Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
3. В отверстие в трубе вставляется штуцер соединительного элемента.
4. Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Зачем нужна муфта переходная с металла на полипропилен

Переход с металла на полипропилен можно сделать с помощью муфты. Муфта помогает делать разные конфигурации соединений между трубами. Она бывает с резьбой как внутри, так и снаружи. Для перехода с металла на полипропилен необходимо брать муфты с внутренней резьбой. Она выбирается в зависимости от вида пластиковой трубы: под пайку, для обжимного соединения или компрессионного соединения. Отметим, что диаметр прокладок, всех шайб или гаек полностью должен подходить по сечению трубы.

Муфта переходная с металла на полипропилен имеет большой срок службы и сохраняет прочность на протяжении всего времени работы

Муфта – это соединительный элемент, который продаётся в любой магазине. За счёт её популярности, вы можете найти разные муфты, как по качеству, так и по размеру. К тому же, за последнее время использования в системе трубопровода они показали себя с лучшей стороны.
