Шкаф управления насосами — виды, назначение, схемы подключения

Пример состава шкафа управления

Наименование	Тип ИЕК	Кол-во
бокс	ЩМП3-0 IP54	1 шт
вводной автомат	ВА47-29 3п 32А	1 шт
вводной автомат	ВА47-29 1п 6А	1 шт
вводной автомат	ВА47-29 1п ххА	6 шт
автомат дифференциальный	АД14 4Р 16А 30мА	2 шт
контактор модульный	КМхх-40	1 шт
реле промежуточное	РЭК-78/3 5А 230В	4 шт
разъем для реле	РРМ78/3	4 шт
Переключатель	XB7 ND-33 3 пол.	1 шт
Лампа сигнальная	AD-22DS(зел.)	2 шт
Лампа сигнальная	AD-22DS(красн.)	2 шт
клеммник	ЗНИ-6 серый	3 шт
клеммник	ЗНИ-6 синий	1 шт
клеммник	ЗНИ-6 желто-зел.	1 шт
клеммник	ЗНИ-4 серый	9 шт
клеммник	ЗНИ-4 синий	6 шт
клеммник	ЗНИ-4 желто-зел.	7 шт
кабель-канал перфорированный	40х40х2000	0,66
Провод	ПВ3х1.5	3 шт
Провод	ПВ3х1	5 шт
Провод	ПВ3х0.5	60 шт
наконечник	E1508	1 шт
наконечник	E1008	1 шт
наконечник	Е7508 1уп=100шт	1 шт
ограничитель на Din-рейку	металл	8 шт
din-рейка	L=300мм	3 шт
маркер кабельный	МКН (комплект 0-9) 2,5мм2	1 шт
наклейка	6 шт
сальник	PG-21	3 шт
терморегулятор	ТРМ1-Щ1.У.Р	1 шт

Краткий обзор популярных моделей

Шкафы управления Grundfos Control MP204 рассчитаны на автоматическое функционирование и защиту одного насоса. Параметры могут настраиваться в ручном и автоматическом режиме, причем существует два пороговых значения: первое – предупреждение, второе – аварийное отключение. Журнал отключений с перечислением причин реагирования хранится в памяти.

Технические характеристики:

• Напряжение – 380 В, 50 Гц
• Мощность двигателей подключаемого оборудования – от 1,1 до 110 кВт
• Температурный диапазон – от -30°С до +40 °С
• Степень защиты: IP54

Преимуществом является возможность передачи данных CIU и регулировка параметров через Grundfos GO.

Станции управления насосными агрегатами (СУН) от компании НПО СТОИК. Предназначены для автоматического управления погружными, скважинными, дренажными насосами, способны обслуживать от 1 до 8 подключений.

Образец исполнения СУН 30 кВт в металлическом навесном корпусе с устройством плавного пуска Aucom и преобразователем частоты Delta

Технические характеристики:

• Напряжение – 380 В, 50 Гц
• Мощность двигателей подключаемого оборудования – от 0.75 до 220 кВт
• Температурный диапазон – от -10°С до +35 °С
• Степень защиты: IP54

Среди базовых функций – автоматическое включение вентиляции, если показатель температуры внутри шкафа поднимается выше нормы.

Многофункциональные шкафы марки Грантор предназначены для обслуживания циркуляционных и дренажных систем. Возможные режимы работы: циркуляция и дренаж по аналоговому датчику или по реле давления. Два варианта алгоритма работы предполагают совместное или поочередное включение насосов.

Технические характеристики:

• Напряжение – 1х220 В или 3х380 В, 50 Гц
• Мощность двигателей подключаемого оборудования – до 7,5 кВт на каждый двигатель
• Температурный диапазон – от 0°С до +40 °С
• Степень защиты: IP65

При возникновении аварийной ситуации и поломки электродвигателя насоса (по причине короткого замыкания, перегрузки, перегрева) происходит автоматическое отключение оборудования и подключение резервного варианта.

Линейки SK-712, SK-FC, SK-FFS марки Wilo предназначены для управления несколькими насосами – от 1 до 6 штук. Несколько автоматических схем упрощают работу насосных станций.

Технические характеристики:

• Напряжение –380 В, 50 Гц
• Мощность двигателей подключаемого оборудования – от 0,37 до 450 кВт
• Температурный диапазон – от +1°С до +40 °С
• Степень защиты: IP54

В процессе эксплуатации все технологические параметры отображаются на дисплее. В случае возникновения аварийной ситуации высвечивается код ошибки.

Принцип действия и основной функционал щитов управления насосами (ЩУН)

На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:

• Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
• Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
• Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
• Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.

Виды автоматики

Чтобы всегда быть удовлетворенным выбранной автономной системой водоснабжения для своего загородной дома, нужно обеспечить ее автоматикой, которая будет следит за всеми приборами.

Виды устройства:

• Пульт с блоками механизмов. Позволяет оградить оборудование от перепадов напряжения, короткого замыкания. Выполнить его монтаж можно и своими руками. Стоимость такого устройства невысокая. Однако сложно сказать, эффективен ли он без приборов, защищающих от «сухого хода», и реле давления.
• Пресс-контроль. В его состав входят системы для автоматической работы оборудования и приборы для пассивной защиты от «сухого хода», т.е. при сокращении потока воды или снижении давления устройство выключает насосы.
• Автомат с поддержкой давления. Этот блок позволяет обеспечить стабильное давление всей системе. Он необходим в тех условиях, когда резко повышенный уровень давления может снизить работоспособность прибора и увеличить расход электроэнергии.

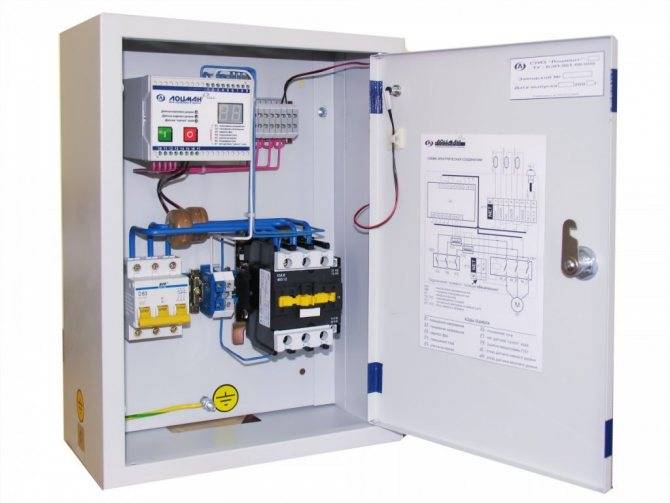

Система управления насосами помещается в специальную защитную коробку Некоторые разновидности автоматики можно установить своими силами. Но, прежде чем это сделать, нужно убедиться, что в состав выбранного блока входит электронное оборудование. Дорогостоящие дополнительные приборы, к примеру, необходимы при работе с вибрационным водяным насосом. А вот для центробежной системы нужен лишь бак с электрическими контактами.

Стандартная комплектация шкафа управления насосами (ШУН)

Для выбора щита необходимо сначала четко сформулировать функции, которые он должен выполнять. Производители такого оборудования предлагают готовые стандартные схемы, дополняют их по заказу новыми компонентами или изготавливают шкафы по индивидуальным заказам. В стандартный состав шкафов управления насосами входят:

• Стальной корпус с панелью управления на фронтальной стороне. Устройство панели может быть разным, но на ней в обязательном порядке присутствуют кнопки «Пуск» и «Стоп», индикаторы, переключатели для управления насосными агрегатами в ручном режиме.
• Устройства защиты и предохранители. Например, может быть предусмотрен запрет на одновременную активацию двух насосных установок, которая приводит к перерасходу электроэнергии.
• Преобразователь частоты, микропроцессорный модуль – могут устанавливаться по отдельности или в едином блоке.
• Узел контроля для регулирования напряжения трех фаз. Включает три датчика, отслеживающих нагрузку на каждой фазе.
• Датчик температуры – предохраняет оборудование от перегрева.
• Автоматический блок регулирования, который отвечает за плановое и аварийное отключение насосного оборудования.

Современные средства диспетчеризации позволяют управлять щитом на расстоянии. Системы дистанционного оповещения подключаются к GPRS, интернету, радиомодему. При аварийной ситуации включается система блокировки, а сигнал подается на ПК или смартфон.

Упрощенная схема квартирного щитка

Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций.

Линия заходит в распределительную коробку. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. Укладка проводов на место: — Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.

В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу. Подключение кабеля ввода: — Кабель ввода питания подключить к верхним клеммам основного автомата.

См. также: Как сэкономить тэр на предприятии

Они расположены с разных сторон, но использовать нужно не все. Но лучше брать шкаф с запасом числа модулей, как мы уже говорили например, насчитали 66 модулей, бокс покупаем на

DIN-рейка — монтажный элемент для установки оборудования. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

Нормативные документы и правила по щиткам

Только качественные составляющие электрощита могут обеспечить электробезопасность. Рекомендуемые записи.

При этом сложно организовать провода в самом электрощитке. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Чтобы подключать многополюсную автоматику, есть гребёнки на несколько независимых рядов. Подключение проводов: — выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево. КАК СОБРАТЬ ЩИТ: оптимальная компоновка элементов распределительного щита

Образцы электронно-технических схем подключения

Сборка оборудования происходит в производственных условиях, там же составляются принципиальные схемы шкафа управления насосами. Наиболее простыми являются схемы подключения одного насоса, хотя комплект дополнительных приборов может усложнить установку.

В качестве образца возьмем ШУН-0.18-15 (компания Рубеж), предназначенный для ручного и автоматического управления электроприводами насосной станции. Схема управления выглядит следующим образом:

На крышке корпуса расположены кнопки включения/выключения, тумблер, отвечающий за выбор режима работы, комплект индикаторов, сигнализирующих об исправности системы (+)

Производитель реализует 19 базовых исполнений, которые отличаются мощностью электродвигателя насосной станции – от 0,18 кВт до 55-110 кВт. Внутри металлического корпуса находятся следующие элементы:

• автоматический включатель;
• реле защиты;
• контактор;
• источник резервного питания;
• контроллер.

Для подключения необходим кабель с сечением 0,35-0,4 мм².

Образец подключения модели ШУН-0.18-15 (для дренажного или пожарного насоса) от производителя Рубеж с одним приводом и контроллером, регулирующим работу оборудования (+)

ШУНы Грантор, предназначенные для дренажных работ, управляют асинхронным двигателями и имеют два варианта управления: ручной и автоматический. Ручная регулировка производится с лицевой панели корпуса, автоматическая действует от внешних сигналов реле (электродных или поплавковых).

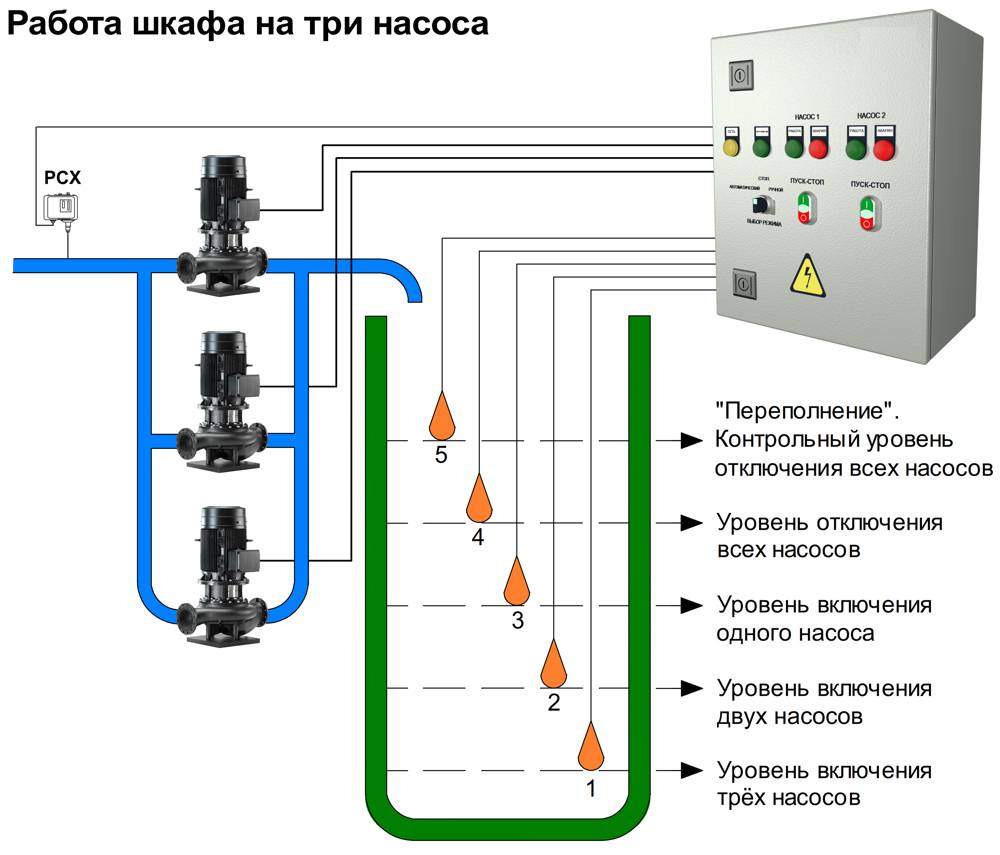

Тройная схема с изображением работы шкафа на 1, 2 и 3 насоса с поплавковой автоматикой. При наличии 2 и более насосов предлагается распределение нагрузки между рабочим и резервным оборудованием

Принцип работы ШУНа в автоматическом режиме: с критическим понижением уровня воды и срабатыванием поплавка №1 останавливается работа всех насосов. При нормальном состоянии уровня жидкости срабатывает поплавок №2 и запускается один из насосов. При срабатывании других поплавков, находящихся на более высоких уровнях, вводятся остальные агрегаты.

Стандартная комплектация шкафа управления насосами (ШУН)

Для выбора щита необходимо сначала четко сформулировать функции, которые он должен выполнять. Производители такого оборудования предлагают готовые стандартные схемы, дополняют их по заказу новыми компонентами или изготавливают шкафы по индивидуальным заказам. В стандартный состав шкафов управления насосами входят:

• Стальной корпус с панелью управления на фронтальной стороне. Устройство панели может быть разным, но на ней в обязательном порядке присутствуют кнопки «Пуск» и «Стоп», индикаторы, переключатели для управления насосными агрегатами в ручном режиме.
• Устройства защиты и предохранители. Например, может быть предусмотрен запрет на одновременную активацию двух насосных установок, которая приводит к перерасходу электроэнергии.
• Преобразователь частоты, микропроцессорный модуль – могут устанавливаться по отдельности или в едином блоке.
• Узел контроля для регулирования напряжения трех фаз. Включает три датчика, отслеживающих нагрузку на каждой фазе.
• Датчик температуры – предохраняет оборудование от перегрева.
• Автоматический блок регулирования, который отвечает за плановое и аварийное отключение насосного оборудования.

Современные средства диспетчеризации позволяют управлять щитом на расстоянии. Системы дистанционного оповещения подключаются к GPRS, интернету, радиомодему. При аварийной ситуации включается система блокировки, а сигнал подается на ПК или смартфон.

Стандартная комплектация блоков

Большинство моделей щитов, с помощью которых производиться управление насосом, имеют практически одинаковую комплектацию. Она состоит из таких элементов:

• Металлического корпуса прямоугольной формы. На лицевой стороне корпуса расположен щит управления насосами. Размеры и конструкция корпуса может быть разной, однако на нем всегда присутствуют кнопки «Пуск» и «Стоп»;
• Ручного переключателя, позволяющего включать и выключать насосное оборудование;
• Защитного предохранителя;
• Блока с частотными преобразователями, позволяющими контролировать работу асинхронных моторов;
• Системы автоматического управления насосом, включающей и отключающей агрегат в плановом и аварийном режиме;
• Набора датчиков, контролирующих насосы по давлению и по уровню воды;
• Термореле;
• Световой сигнализации в виде комплекта лампочек.

Каждый из перечисленных элементов из комплекта шкафа играет важную роль в системе. Функции блока управления зависят от количества насосов. Если их больше двух, то устройство отвечает за поочередное переключение агрегатов.

Температурный датчик защищает оборудование от перегрева – это часто требуется при работе с погружным насосом в скважинах с небольшим дебитом. Электронный блок управления насосом отключает агрегат, а при наступлении определенных рабочих условий снова включает его.

Схемы подключения шкафов управления насосами

Сборка шкафа управления осуществляется в соответствии с электронно-техническими схемами, определяющими конфигурацию и функциональность щита. Наиболее простой является схема подключения одного насосного агрегата. Модели ШУН-0.18…ШУН-15 производства «Рубеж» являются типичными шкафами управления. Имеется 19 базовых исполнений с электродвигателями 0,18-110 КВт. Основные элементы:

• автоматический переключатель;
• источник резервного питания;
• реле защиты;
• контроллер;
• контактор.

Щит предусматривает несколько режимов – «Автоматический», «Ручной», «Отключен».

Ручное регулирование работой насосного агрегата осуществляется с фронтальной панели, а автоматическое происходит по сигналам от реле. На панели также имеются индикаторы состояния.

Возможные неисправности и ремонт

Чаще всего неисправности возникают вследствие аварии в сети, при скачках напряжения, приводящих к короткому замыканию. Также аппарат сигнализирует об аварийной ситуации, если вышел из строя один из насосов, сработали датчики давления и температуры внутри трубы. К аварийному отключению может привести срабатывание защиты шкафа управления от перегрузки. Еще одна причина, по которой загорается соответствующая лампочка датчика,  — переполненный резервуар.

При возникновении неисправности, первым делом стоит выяснить ее причину, если это возможно. Если произошло короткое замыкание, где-то оплавились предохранители, то нужно обесточить оборудование и заменить вышедшие из строя элементы новыми. В случае если к прекращению работы привело повышенное давление или отсутствие воды в скважине, устраняют причину и затем возобновляют работу шкафа управления и насосов в обычном режиме.

https://youtube.com/watch?v=LDqLY7YyIbY

ПОСМОТРЕТЬ ВИДЕО

Если же аварийную остановку вызвал полный выход из строя одного из компонентов шкафа управления, сгорание электродвигателя насоса, физическая деформация оборудования, не обойтись без ремонта. Если шкаф управления на гарантии, лучше обратиться в сервисный центр. При соблюдении условий эксплуатации щит починят бесплатно. Если же срок гарантии истек, либо поломка произошла вследствие неаккуратного обращения с оборудованием, обращение к профессионалам все равно лучшее решение.

Работа по возвращению шкафа в рабочее состояние заключается в замене вышедшего из строя элемента новым. После того, как поломанная часть заменена, тщательно проверяется, что все соединения выполнены так, как того требует схема шкафа управления насоса, а напряжение соответствует характеристикам оборудования.

Электрическая часть насосной станции пожаротушения.

Электрическую часть насосной станции можно разделить на две составляющих: сигнальную часть (слаботочную) и силовую часть.

Сигнальная часть служит для сбора, отображения информации и выдачи сигналов управления. Силовая часть – для коммутации силовых цепей, их контроля и защиты.

Обычно в составе системы за эти части отвечают разные устройства: ПУ и ШАК.

Встречаются аббревиатуры ШУН (шкаф управления насосами), ШУК (шкаф управления и контроля), ШКП (шкаф контрольно-пусковой).

Вспомнился смешной случай про то, как искали ШКП. На объекте было два разных проекта на одну насосную: проект пожаротушения (насосы, трубы, шкафы) и проект автоматизации (провода и приборы). Собственно, так и должно быть.

Был приобретен и установлен ШАК из проекта автоматизации. И начали выяснять – куда подевался ШКП из проекта пожаротушения. Дело дошло до попытки приобретения ШКП. Благо ЛПР (лица, принимающие решения) не знали какие они эти ШКП – круглые, там, или квадратные.

Сложно было доказать людям, что это одно и тоже, особенно если они чиновники и видели ШКП только в прайсах.

Краткий обзор популярных моделей

ШУН Grundfos Control MP204

Шкафы управления Grundfos Control MP204 рассчитаны на автоматическое функционирование и защиту одного насоса.

Параметры в Grundfos Control MP204 могут настраиваться в ручном и автоматическом режиме, причем существует два пороговых значения: первое – предупреждение, второе – аварийное отключение. Журнал отключений с перечислением причин реагирования хранится в памяти

Технические характеристики:

• Напряжение – 380 В, 50 Гц
• Мощность двигателей подключаемого оборудования – от 1,1 до 110 кВт
• Температурный диапазон – от -30°С до +40 °С
• Степень защиты: IP54

Преимуществом является возможность передачи данных CIU и регулировка параметров через Grundfos GO.

СУН от НПО СТОИК

Станции управления насосными агрегатами (СУН) от компании НПО СТОИК. Предназначены для автоматического управления погружными водозаборными и дренажными насосами, способны обслуживать от 1 до 8 подключений.

Образец исполнения СУН 30 кВт в металлическом навесном корпусе с устройством плавного пуска Aucom и преобразователем частоты Delta

Технические характеристики:

• Напряжение – 380 В, 50 Гц
• Мощность двигателей подключаемого оборудования – от 0.75 до 220 кВт
• Температурный диапазон – от -10°С до +35 °С
• Степень защиты: IP54

Среди базовых функций – автоматическое включение вентиляции, если показатель температуры внутри шкафа поднимается выше нормы.

Шкафы от бренда Грантор

Многофункциональные шкафы марки Грантор предназначены для обслуживания циркуляционных и дренажных систем.

Возможные режимы работы: циркуляция и дренаж по аналоговому датчику или по реле давления. Два варианта алгоритма работы предполагают совместное или поочередное включение насосов

Технические характеристики:

• Напряжение – 1х220 В или 3х380 В, 50 Гц
• Мощность двигателей подключаемого оборудования – до 7,5 кВт на каждый двигатель
• Температурный диапазон – от 0°С до +40 °С
• Степень защиты: IP65

При возникновении аварийной ситуации и поломки электродвигателя насоса (по причине короткого замыкания, перегрузки, перегрева) происходит автоматическое отключение оборудования и подключение резервного варианта.

Шкафы Wilo SK

Линейки SK-712, SK-FC, SK-FFS марки Wilo предназначены для управления несколькими насосами – от 1 до 6 штук.

Несколько автоматических схем у шкафа Wilo SK-712 сильно упрощают работу насосных станций

Технические характеристики:

• Напряжение –380 В, 50 Гц
• Мощность двигателей подключаемого оборудования – от 0,37 до 450 кВт
• Температурный диапазон – от +1°С до +40 °С
• Степень защиты: IP54

В процессе эксплуатации все технологические параметры отображаются на дисплее. В случае возникновения аварийной ситуации высвечивается код ошибки.

Из каких частей состоит автоматический блок

Автоматика делится на 3 основных группы. Главные отличия заключаются в технологических разработках, которые применяются во время изготовления, а также диапазоне функций.

Блоки управления второго поколения

Для автоматизированного управления насосом применяются простые узлы:

1. Реле давления и холостого хода. Мастера смогут самостоятельно выполнить установку и сделать настройку.
2. Гидравлический аккумулятор. Это емкость, где собирается вода. Ее объем колеблется в обозначенных пределах. Гидроаккумулятор поддерживает напор, компенсирует удары внутри системы.
3. Манометр. Это один из основных элементов, которые контролируют уровень давления, настройку гидравлического реле.

Устройство блока управления.

Помпа отключает оборудование, когда внутри труб нет воды или повысилось давление. Автоматика второго поколения на скважинные насосы может настраиваться. Есть световые индикаторы, которые сигнализируют о работе узлов, состоянии оборудования.

Третье поколение

Автоматические блоки управления третьего поколения.

Блоки управления третьего поколения — это продвинутая электроника, которая экономит электроэнергию. По принципу своей работы она не отличается от другой автоматики. Подключение должно выполняться специалистом, который сделает установку, правильно настроит блок.

Автоматика комплексно защищает оборудование от преждевременных поломок при сухом ходе, разрыве трубопровода, а также от резких скачков напряжения в сети. Отличие заключается в возможности делать точную регулировку и настройку.

Модульная автоматика для скважины: преимущества и недостатки

Это комбинированное оборудование, которое обладает следующими особенностями:

1. Все узлы находятся рядом. Для монтажа не требуется много свободного пространства. Автоматику можно подключить самостоятельно, без помощи специалистов.
2. Приборы имеют широкий функционал для управления.

Недостатки — высокая стоимость автоматики, работа приборов только от электрической сети. Есть модели с датчиком сухого хода, который срабатывают при отсутствии воды в системе. Некоторые модели рассчитаны на подключение к указанной марке насоса, поэтому настройки ограничены и фиксированы.

Принцип действия и основной функционал щитов управления насосами (ЩУН)

На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:

• Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
• Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
• Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
• Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.

Стандартная комплектация шкафа управления насосами (ШУН)

Для выбора щита необходимо сначала четко сформулировать функции, которые он должен выполнять. Производители такого оборудования предлагают готовые стандартные схемы, дополняют их по заказу новыми компонентами или изготавливают шкафы по индивидуальным заказам. В стандартный состав шкафов управления насосами входят:

• Стальной корпус с панелью управления на фронтальной стороне. Устройство панели может быть разным, но на ней в обязательном порядке присутствуют кнопки «Пуск» и «Стоп», индикаторы, переключатели для управления насосными агрегатами в ручном режиме.
• Устройства защиты и предохранители. Например, может быть предусмотрен запрет на одновременную активацию двух насосных установок, которая приводит к перерасходу электроэнергии.
• Преобразователь частоты, микропроцессорный модуль – могут устанавливаться по отдельности или в едином блоке.
• Узел контроля для регулирования напряжения трех фаз. Включает три датчика, отслеживающих нагрузку на каждой фазе.
• Датчик температуры – предохраняет оборудование от перегрева.
• Автоматический блок регулирования, который отвечает за плановое и аварийное отключение насосного оборудования.

Современные средства диспетчеризации позволяют управлять щитом на расстоянии. Системы дистанционного оповещения подключаются к GPRS, интернету, радиомодему. При аварийной ситуации включается система блокировки, а сигнал подается на ПК или смартфон.

Расчеты, схема электрощита

После того, когда все исходные данные получены, их необходимо систематизировать.

На этом этапе выполняются необходимые расчеты токовой нагрузки, номиналов и уставок аппаратов защиты, выбор сечения кабеля, номиналов и уставок аппаратов защиты, расчеты токов утечки, проводится разделение будущей электропроводки на группы.

Просчитывается и проводится распределение нагрузки для равномерного распределения энергопотребления по фазам.

Прорабатывается целесообразность того или иного технического решения.

При необходимости разрабатываются и выполняются схемы автоматики с детальной прорисовкой всех соединений.

Дополнительные функции

Современные шкафы управления насосным оборудованием могут решать также еще несколько задач:

• Контролировать уровень воды в скважине или резервуаре и принимать адекватные меры в случае ее недостачи.
• Фиксировать скачки давления и регулировать оптимальные параметры рабочего режима.
• Включать насосы по очереди, чтобы обеспечить их равномерную загрузку.
• Автоматически вводить в работу запасной агрегат при выходе из строя основного насоса. Решение о подобных действиях принимает интеллектуальная система.
• Вводить автоматически в работу посредством функции плавного пуска один или несколько агрегатов в соответствии с требуемым режимом, когда при пиковых нагрузках мощности одного насоса недостаточно.
• При снижении нагрузки – автоматически отключать дополнительные агрегаты.

Особенности устройства

Устройство шкафа управлениявыпускается в различных конструктивных вариантах, отличающихся размерами, назначением, степенью автоматизации и безопасности. Щиты автоматизации устанавливаются в технических помещениях, в щитовыхили в помещениях диспетчерских.

При выборе щита управления учитывается степень пылевлагозащиты и безопасность эксплуатации. Особенности устройств шкафа управления:

• особо важные приборы снабжаются цифровой и световой индикацией;
• устройства, которые отвечают за работу самых главных механизмов, имеют ручные органы управления на двери шкафа управления;
• в щите устанавливаются устройства, которые отвечают за работу вентиляции;
• элементы управления должны быть понятны, чтобы даже не разбирающийся в электронике человек, смог отключить нужное устройство при аварии.

Стандартная комплектация шкафа управления насосами (ШУН)

Для выбора щита необходимо сначала четко сформулировать функции, которые он должен выполнять. Производители такого оборудования предлагают готовые стандартные схемы, дополняют их по заказу новыми компонентами или изготавливают шкафы по индивидуальным заказам. В стандартный состав шкафов управления насосами входят:

• Стальной корпус с панелью управления на фронтальной стороне. Устройство панели может быть разным, но на ней в обязательном порядке присутствуют кнопки «Пуск» и «Стоп», индикаторы, переключатели для управления насосными агрегатами в ручном режиме.
• Устройства защиты и предохранители. Например, может быть предусмотрен запрет на одновременную активацию двух насосных установок, которая приводит к перерасходу электроэнергии.
• Преобразователь частоты, микропроцессорный модуль – могут устанавливаться по отдельности или в едином блоке.
• Узел контроля для регулирования напряжения трех фаз. Включает три датчика, отслеживающих нагрузку на каждой фазе.
• Датчик температуры – предохраняет оборудование от перегрева.
• Автоматический блок регулирования, который отвечает за плановое и аварийное отключение насосного оборудования.

Современные средства диспетчеризации позволяют управлять щитом на расстоянии. Системы дистанционного оповещения подключаются к GPRS, интернету, радиомодему. При аварийной ситуации включается система блокировки, а сигнал подается на ПК или смартфон.
