Система отопления ПЛЭН: инфракрасный пленочный обогрев

Принцип работы пленочных нагревателей

Принцип ИК-обогрева заключается в передаче энергии тепла с помощью излучателя предметам (мебель, полы, стены и т. д.), которые аккумулируют его, а затем постепенно отдают это тепло в окружающую среду, разогревая отапливаемое пространство. Таким образом, воздух нагревается не от излучателя инфракрасных волн, а от тепла, аккумулированного поверхностями, присутствующими в комнате. Этот метод обогрева позволяет предельно равномерно отапливать помещение, рационально использовать энергию и значительно повысить КПД нагревателя.

Пленочные ИК системы представляют собой резистивные нагревательные элементы, закрепленные на фольге. Устройство с двух сторон заламинировано прочной пленкой. Их толщина составляет всего 1,5 мм. Полотнища при установке параллельно подключаются к питанию, которое поступает к ним из центрального блока управления. Так создается отопительный контур, контролируемый термодатчиком. При подаче питания на нагревательные элементы они разогреваются и начинают излучать ИК-волны, длиной 10–15 мкм. По достижению нужной температуры питание системы автоматически отключается.

Устройство системы отопления

Как и в любом другом электрическом обогревателе, в инфракрасном основной деталью является нагревательный элемент: галогеновый, карбоновый, керамический или трубчатый. Корпус может быть металлическим, керамическим или комбинированным – металл и пластик.

В зависимости от разновидности, ИК обогреватели выпускают с отражателями или нагревательными панелями. В первом варианте нагревательный элемент закрыт только защитной решеткой, а отражатель (рефлектор) не только усиливает инфракрасное излучение, но и локализует зону нагрева, во втором – нагревательный элемент закрыт глухой панелью. В зависимости от бренда и ценовой категории, у обогревателей механическое или электронное управление (с таймером), электроникой можно управлять с пульта. Но даже бюджетные модели снабжены защитой от перегрева, влаги и опрокидывания (напольные).

Чтобы минимизировать затраты на энергоносители, к обогревателям подключают термостаты, регулирующие режим работы.

Мощность приборов начинается от 300 Вт и варьируется в большом диапазоне (есть агрегаты и по 2 кВт, и больше), но, как и с конвекторами, наши умельцы советуют покрывать площадь несколькими приборами меньшей мощности. Маркетологи заявляют о потрясающей экономности и минимального потребления электричества, но физические законы никто не отменял. Чтобы выработать энное количество тепла, прибор должен затратить энное количество энергии, и в данном случае ничего неожиданного – 1 кВт на 10 м² площади, если с утеплением в доме все сложно, то стоит накинуть немного сверху.

Другое дело, что в качественно утепленном помещении, где тепло не уходит сквозь стены, пол и потолок, окна и двери герметичные, а вентиляция не за счет сквозняков, обогреватели быстрее выйдут на заданный режим, и для его поддержания потребуется меньше электричества. А так как принцип работы таков, что поверхности нагреваются не воздухом, а излучением, в результате затраты на электричество могут оказаться несколько ниже, чем при отоплении конвекторами или другими электрообогревателями. Но опять же, все сугубо индивидуально.

ПЛЭН отопление: технические характеристики

Стандартная панель ПЛЭН состоит из:

Кабеля электроснабжения.
Голограммы производителя.
Места соединения провода и нагревательного резистора (заводская пайка).
Полосы термоэлемента.
Отражателя излучения (фольги).
Зоны для крепежных элементов.

Независимо от производителя пленочных обогревателей основные технические и эксплуатационные характеристики строго стандартизированы:

рабочее напряжение (стандартная бытовая электросеть) — 220 В;
максимальная мощность — 175 Вт/м2;
номинальный ток — 0,8 А/м2;
максимальная температура внешней поверхности пленки — 50°C;
толщина элемента — 1 мм;
класс защиты по международной классификации — IP67;
длина — 1÷5 м;
ширина,производится в трех стандартных вариантах — 350/510/650 мм.

Таблица соотношения длины, напряжения и мощность нагревательного элемента

Принцип действия ПЛЭН

При включении в сеть питающего кабеля резистивные элементы в течение 10 секунд нагреваются до установленного предварительно значения температуры (35-50 градусов). Плёночные обогреватели не бытового назначения (для мини-саун, сушилок сельхозпродукции), используемые в помещениях с высотой потолков более 3,5 м, имеют в конструкции резистивные элементы проволочного, ленточного, пластинчатого исполнения из нихрома, фехраля или многокомпонентных сплавов, обеспечивающие более высокую температуру нагрева.

Тепло нагревателей передаётся фольге и, благодаря высокой теплопроводности алюминия, равномерно распределяется по её поверхности, что позволяет обогревателю на всей своей площади генерировать ИК-излучение равной интенсивности. По достижении воздуха в помещении заданного значения температуры плёночный обогреватель отключается по сигналу температурного датчика в термостате, а нагретые излучением предметы продолжают отдавать тепло. При понижении температуры в комнате на 1 градус термостат опять сработает на включение, и плёночный обогреватель выполнит новый цикл работы на излучение.

Верно рассчитанное сочетание материала отражающего слоя, его толщины, компоновки резистивных нагревателей обеспечивает преобразование электроэнергии в тепловую, а затем – в ИК-излучение с благоприятной для восприятия человеком длиной волны в 8-15 Мкм.

Конструкция и технические характеристики ПЛЭН

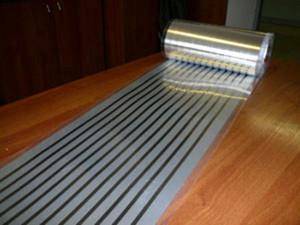

Конструкция ИК пленки

Для потребителя важны три характеристики любой отопительной системы – стоимость, эффективность работы и технические характеристики. О последних стоит рассказать подробнее.

Что такое ПЛЭН отопление, и из каких компонентов оно состоит? Главным нагревательным элементом в системе является тонкая пленка, изготавливаемая из лавсана или аналогичного ей материала. На ее поверхность наносятся полосы с содержанием карбоновой смести. Они же являются проводниками электрического тока.

Мощность – Вт/м² пленки. Может варьироваться от 100 до 240 Вт/м² в зависимости от толщины карбоновых полос и их плотности расположения на поверхности;
Ширина. Это нормированный параметр – от 300 до 1000 мм. В видео установки ПЛЭН отопления показано, что обрезать пленку вдоль не разрешено. Это может привести к разъединению электрической цепи;
Устройство контроля – терморегуляторы. Это универсальные приборы, которые также используются в системе отопления электрический теплый пол.

Время выхода на оптимальную мощность ИК отопления ПЛЭН зависит от параметров помещения – объема и теплоизоляции. При первом включении системы стабилизация может продолжаться от 4 до 189 часов. В дальнейшем после адаптации система будет нагреваться до требуемой температуры в течение 5-10 мин.

Область применения и условия установки

Специальная пленка обладающая универсальными свойствами

К применению ПЛЭН не существует ограничений — его используют как основное или дополнительное отопление с установкой на пол, стены, потолок. В случае применения для основного обогрева достаточно 80 % покрытия инфракрасной пленкой площади потолка или пола. Обогревают дома, квартиры, офисы, коттеджи, промышленные помещения, торговые павильоны, гаражи, школы, лоджии и другие пространства. Эффективность ПЛЭН максимальна в местах с высоким воздухообменом.

При монтаже ПЛЭН необходимо придерживаться требований:

Теплоизоляция здания должна соответствовать СНИПам.
Подключение стационарно осуществляет квалификационный электрик.
Установочная поверхность должна быть подготовлена – выровнена и очищена от посторонних предметов, грязи, пыли.
Запрещено подвергать устройство механическим воздействиям.
ПЛЭН запрещено укорачивать или удлинять.
Запрещено разбирать устройство.
Запрещено включать свернутый в рулон ПЛЭН.
Исключить контакт прибора с агрессивными химическими средами.
Установку производят при обесточенной сети электропитания.
Терморегулятор рекомендуется располагать примерно в 1,7 м от пола, крепить к тёплой стене на подложке из деревянного бруска с фольгированной изоляцией.
При суммарной потребляемой мощности до 5 кВт используют однофазный ввод, а в случае большего значения применяют трехфазный ввод.

Конструкция ИК обогревателей

Нагревательные элементы в конструкциях пленочного ИК отопления – это резистив из металла-графитового сплава, который превращает электроэнергию в тепловое излучение. Он состоит из узких полос между несколькими слоями пленок из полиэстера. Алюминиевая фольга, которая покрывает нагревательный элемент, равномерно излучает тепло. На внешней стороне присутствуют контакты для подключения к электропитанию. Такая конструкция состоит из автономного теплоизлучающего контура, который можно контролировать при помощи термодатчика и управляющего цилиндра.

После нагрева помещения до определенной температуры, электропитание на автомате отключается. Сам излучатель греется в момент работы не более чем до 45 градусов. Все зависит от производителя пленочных отопительных систем, поэтому их габариты варьируются от 30 до 120 см по ширине от 1 до 5 метров по длине. Масса одной пленочной детали составляет 400 грамм. Потребляемая мощность систем отопления пленкой составляет 80-350 Вт. Отлично себя зарекомендовали нагревательные системы ПЛЭН и Зебра.

Пленочная система отопления

Завод пленочных конструкций ПСО производит нагревательные детали с максимальной устойчивостью к влаге. Благодаря дополнительной защите и возможности подсоединять заземление, пленочные тепловые устройства Зебра могут применяться в помещениях с высокой влажностью. Также разработчики потрудились над режимом их работы при нестабильном напряжении в сети.

Достоинства ИК отопления

Уникальные пленочные нагреватели не оказывают вреда даже деревянным конструкциям. Множество положительных отзывов можно прочитать об использовании такой системы. Это вполне заслужено, ведь ИК пленочное отопление имеет следующие достоинства:

данная система легка в установке и комфортна в использовании;
наличие высокого КПД перед другими обогревательными устройствами;
экологическая и пожарная безопасность, отсутствие отравления угарным газом;
тепло не тратится напрасно, а нагревает все предметы мебели в помещении;
идеально подходит для обогрева домов из газобетона;
возможность обогрева всех или отдельных участков в помещении;
отличный воздухообмен, отсутствие сквозняков;
бесшумная работа.

Конструкция пленочного электронагревателя

Дополнительным комфортом потолочного пленочного инфракрасного отопления является то, что работа системы не слышна и не видна в доме. Ее можно легко установить на потолке или скрыть под отделочным материалом, который соответствует стилю интерьера. Полезное пространство сохраняется, а значит, вы получаете больше свободы в расстановке мебели и предметов интерьера. Пленочные отопительные системы лучше применять в качестве вспомогательного способа отопления дома, так как их работа зависит от бесперебойного питания электричества.

Минусы системы

Для монтажа инфракрасной системы необходима высокая электрическая мощность и рабочая электропроводка. Что не всегда возможно, если дома старые. Тогда потребуется новая проводка, а это дополнительные денежные расходы. При снижении напряжения в сети число создаваемого тепло пленочным нагревателем уменьшается. На температуре это не сказывается, так как автоматически увеличится срок работы устройства. Но на оплате электроэнергии ощутимо скажется.

Сфера применения

Несмотря на то, что некоторые производители ПЛЭН позиционируют свою продукцию как альтернативу центральному отоплению самостоятельное использование той системы для обогрева зимой дачи, дома, магазина, склада или зданий другого типа экономически невыгодно. Для этого лучше использовать водяной котел и трубчатый обогреватель для теплого пола, несмотря на то, что монтаж такого оборудования значительно сложнее. Что касается промышленных и производственных помещений, для них больше подходят газовые излучатели.

Газолучистое отопление цеха максимально эффективно при потолочном расположении

Идеальная сфера применения ИК пленок – вспомогательная система отопления, которая используется для подогрева детской, лоджии, французского балкона или полов частного дома.

Данная система также может использоваться для отопления небольших вспомогательных помещений, например гаража, птичника или курятника, подвала и т.д. Нередко ПЛЭН используется в качестве обогревателя грунта в теплице из поликарбоната.

Учитывая выше изложенные факты можно констатировать, что Эффективность ПЛЭН снижается при увеличении площади обогрева.

Технические характеристики теплого пола

Производитель ПЛЭНа находится в России, что позволяет снизить стоимость оборудования по сравнению с зарубежными аналогами. Что касается технических характеристик, то для пятислойного нагревательного элемента толщина не превышает 0,4 мм. Температура нагрева не больше 45 °C. Полотно весит 550 грамм на квадратный метр.

Вас может заинтересовать еще и удельная мощность потребления, она достигает 175 Вт/м2. Теплый пол ПЛЭН имеет коэффициент полезного действия, равный 98 % при переходе от электрической энергии в тепловую. В основе нагревателя лежит специальный сплав. Отражателем-распределителем выступает пищевой алюминий. Производитель дает гарантию на работу без отказа в течение 50 лет.

Вы должны учитывать ещё и маркировку, которая указывает на защиту от пыли и твёрдых предметов. Если перед вами система IP 67, это указывает на то, что она имеет полную защиту от кратковременного погружения в воду и пыли. Частичной защитой от брызг воды и пыли обладает плёнка с обозначением IP 54.

Частичная защита от внешних твердых предметов и брызг воды – это тёплый пол, который имеет в маркировке IP 44

Важно обратить внимание еще и на то, что пленка может иметь разные размеры. Если ее длина составляет 1 м, то мощность достигнет 65 Вт. При максимальной длине в 5 м мощность составляет 325 Вт

При максимальной длине в 5 м мощность составляет 325 Вт.

Цена на ПЛЭН будет зависеть от технических характеристик и назначения плёнки. Например, система для потолка IP 67 обойдется потребителю в 1400 руб. за квадратный метр. Если же речь идет о конструкции с маркировкой IP 54, то перед вами система обогрева за 1300 руб. за квадратный метр. Стоимость расходных материалов оплачивается потребителем дополнительно, сюда следует отнести:

саморезы;
дюбели;
фанеру;
проводку.

Преимущества

Экономичность. Один из наиболее выгодных вариантов отопления жилого дома, поскольку потребляет минимальное количество электроэнергии.
Простая установка, не требующая особых затрат и много времени.
Надежная эксплуатация. Система ПЛЭН пожаробезопасна, способна выдерживать сбои в электричестве.
Удобна в использовании (бесшумный режим работы, саморегулирование температурного режима, благоприятное воздействие на воздух, эстетичный вид).
Установка системы отопления пленочного электронагревателя полностью окупиться через 2 – 3 года.
Высокий коэффициент сбережения тепла.

Высокий показатель тепла

Монтаж отопления ПЛЭН

Установка отопления системы ПЛЭН в доме достаточно проста, ее может произвести каждый даже при отсутствии начальных знаний установки систем отопления. Для этого достаточно иметь обычный набор монтажных инструментов, инструкцию и пару фото для наглядного примера. А по времени это занимает не больше, чем обклеить потолок обоями.

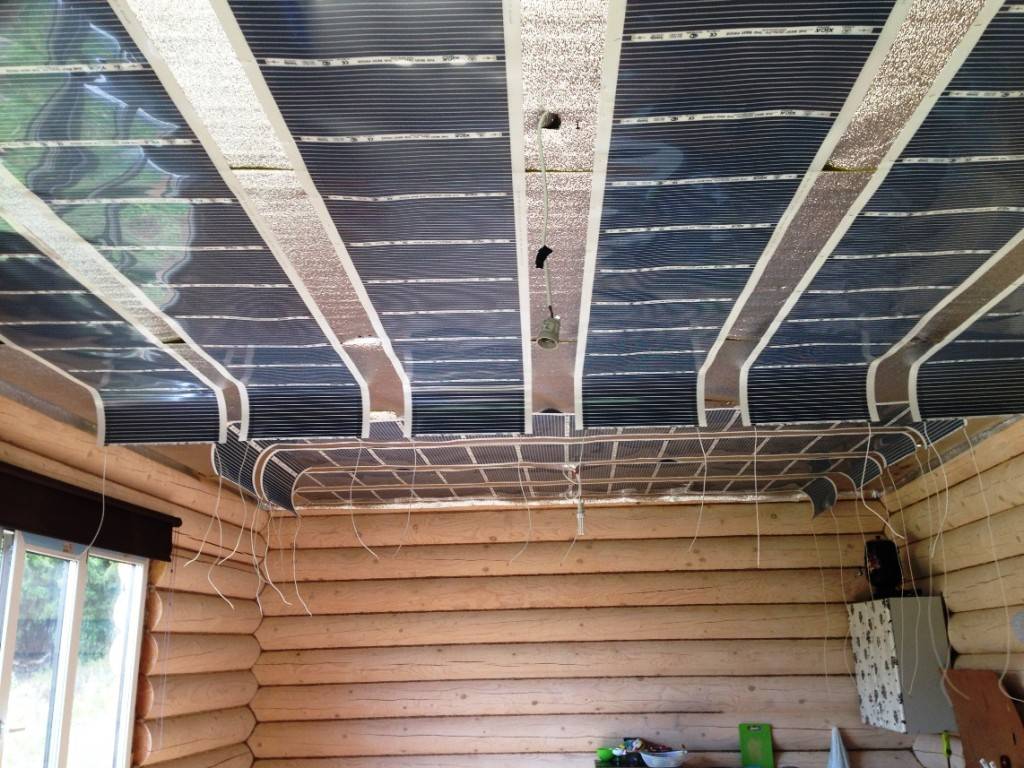

Принципы монтажа ПЛЭН к деревянному потолку слегка отличаются от принципов крепления к бетонному потолку.

К деревянному потолку изолирующий материал крепится небольшим слоем с помощью специальных строительных скоб и степлера. Затем к изолирующему слою прикрепляют листы системы ПЛЭН

Важно во время крепления не задеть проводники. Занимаемая отопительными листами площадь не должна быть меньше 80% от общей

Монтаж отопления ПЛЭН. Нажмите на фото для увеличения.

Если потолок бетонный, то прежде всего на него крепится деревянная обрешетка, а уже только потом на решетку закрепляется изолирующий слой, к которому впоследствии приделывается система ПЛЭН.

В заключение установки потолок декорируется любым желаемым материалом, кроме зеркальных и металлических структур. Можно поклеить обои, выложить потолочную плитку, пластиковые панели, натяжной потолок или сделать конструкцию навесного потолка.

Электрические провода, выходящие от нагревательных дорожек отопления, выводят к общему кабелю и соединяются с терморегулятором, который желательно устанавливать в самом прохладном месте комнаты, то есть с теневой стороны. Таким образом, при достижении минимальной допустимой температуры воздуха в комнате система отопления ПЛЭН включается и нагревается автоматически.

Способ монтажа пленочного отопления

Схема расположения обогревающих пленочных элементов между слоем утеплителя и декоративной облицовкой потолка

Когда пленочное инфракрасное отопление расположено на потолке, оно показывает наибольшую эффективность. При таком способе обогрева тепловые лучи направляются вниз, а навстречу им поднимается успевший нагреться воздух. Пленочными элементами можно покрыть около 50 % всей поверхности потолка, оставив место под монтаж светильников. В этом случае пространство комнаты будет прогреваться равномерно. Но можно ограничиться обогревом лишь отдельных зон, например, в районе наружных стен и окон. При локальном обогреве затраты энергии, соответственно, уменьшатся.

Систему инфракрасного отопления достаточно легко смонтировать, но этот процесс лучше приурочить к капитальному ремонту помещения. Дело в том, что элементы пленочного отопления ПЛЭН не устанавливают на неподготовленный потолок.

Вначале предстоит заняться подготовительной работой:

проложить по поверхности потолка пароизоляцию;
соорудить каркас из продольных деревянных брусьев;
между рядами брусьев уложить утеплитель;
получившийся «пирог» желательно покрыть теплоотражающим экраном.

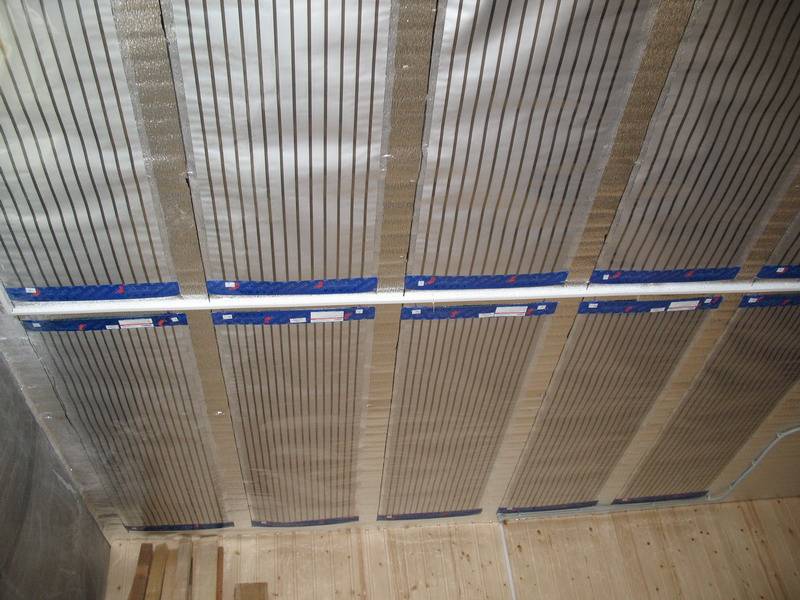

После этого можно приступать к монтажу самих пленок. Рулон постепенно разворачивают и крепят по краям степлером к нижним плоскостям брусков.

Для монтажа терморегуляторов и подключения пленочных элементов к сети понадобится проложить проводку. На каждое помещение с инфракрасным отоплением нужен один терморегулятор. Его крепят на стене и подводят электропитание. Провод, направляющийся к потолку, рекомендуется упаковать в гофрированный шланг и спрятать под облицовкой стены. Сечение проводки должно соответствовать проектной нагрузке, поэтому толщины провода 1,5 мм² может оказаться недостаточно, лучше использовать более толстый 2,5 мм².

Монтаж

Если такая система планируется как единственный элемент обогрева, необходимо устанавливать маты на 70-80% поверхности. В случае когда предусмотрено дополнительное отопление, то достаточно покрыть 30% площади потолка. Перед монтажом нагревательной пленки нужно рассчитать мощность общей планируемой площади покрытия. Это нужно сделать для выбора терморегулятора правильной мощности. Например, обычный терморегулятор потребляет 4 кВт., а 1 кв. м. пленки – около 0,2 кВт. В этом случае площадь инфракрасного потолка должна быть не больше 20 кв.м.

Далее необходимо сделать качественную теплоизоляцию. В бетонных многоквартирных домах это нужно, чтобы тепло не уходило к соседям сверху. В деревянном доме также необходимо сделать изоляцию балок во избежание рассеивания тепла в древесине и ее пересыхания.

В качестве термоизоляции используется вспененный полистирол в рулоне, покрытый с одной или двух сторон фольгой. Материал крепится к перекрытию пластиковыми тугоплавкими дюбелями. Стыки проклеиваются скотчем из фольги. Далее можно монтировать электрический теплый потолок.

Инфракрасные полотна крепятся на расстоянии 20 см от стен. В деревянном доме рекомендуется сделать отступ в 30-40 см. Между полосами должно быть расстояние 5 см. В качестве крепежа также используются тугоплавкие дюбеля. Термопленку укладывают параллельно друг другу. Монтаж необходимо заранее рассчитать по схеме, избегая укладки полотен над спальными местами и над электроприборами (телевизором, микроволновой печью, кухонной вытяжкой и т.д.)

После закрепления полотен нужно подключить систему. Для этого к медным шинам подсоединяют клеммы и плотно зажимают плоскогубцами, а места подключения изолируются. Для соединения инфракрасных полос используется электрический медный провод сечением 2,5 кв. мм и более. Затем нужно подключить всю систему к терморегулятору. Его располагают на расстоянии 1-1,5 м от пола. Чтобы спрятать провода в стену, нужно сделать при помощи дрели или перфоратора штробу. Ее в дальнейшем нужно скрыть штукатуркой. Монтаж готов, осталось проверить отопление. «Тест-драйв» потолка лучше сделать до заделки штробы.

Дополнительные рекомендации о монтаже

По вопросам количества крепежа производитель не дает рекомендаций. Главное условие при установке – исключить провисание плёнки. На квадратный метр полотна можно использовать до девяти крепежных точек. Эти данные позволят вам осуществить расчет расходных материалов.

Крепление необходимо производить в пределах выделенных монтажных полей. В других областях полотна проделывать отверстия категорически запрещено. Если вы планируете установить сверху декоративное покрытие, например, подвесной потолок, то расстояние от пленки до закрывающей плоскости должно составить 150 мм максимум. Минимальное значение равно 10 мм. Воздушный зазор в любом случае является обязательным.

Выбор декоративного покрытия для инфракрасного потолка

Самое главное при выборе потолочного покрытия – это избежать создания большой воздушной прослойки между инфракрасной пленкой и непосредственно декоративным материалом. Трудности возникают в случае, если плиты перекрытия имеют изначально большой угол кривизны и выравнивать их приходится при помощи гипсокартонных конструкций. Это очень трудоемкая работа и монтаж металлических профилей в процессе может повредить пленку. Перед укладкой теплого потолка нужно устранить перепады уровня поверхности. Эту проблему можно решить при помощи оштукатуривания.

Для просторного помещения идеальный вариант – натяжной потолок. Для его установки используются узкие алюминиевые или пластиковые профили, монтаж которых производится только по периметру стен, не затрагивая площадь перекрытия. Качественный натяжной потолок с микроперфорацией пропускает теплые инфракрасные потоки наилучшим образом.

В деревянном доме возможна установка евровагонки. Такой материал подойдет для помещений небольшого размера, чтобы монтаж обрешетки не затрагивал площадь перекрытия. Вагонка должна быть хорошего качества, чтобы в процессе эксплуатации не потеряла внешний вид и форму. Также в деревянном доме будут оригинально смотреться металлические плиты для потолка, кроме того, у них оптимальная теплоотдача.

Правила монтажа пленочного отопления

Подключение пленки к терморегулятору

Установка во многом зависит от технических характеристик ПЛЭН отопления. Прежде всего – габаритных размеров рулона. Для выполнения этой работы можно не привлекать специалистов – все этапы монтажа выполняются без специальных инструментов

Важно правильно укомплектовать систему

Большинство отзывов о системе ПЛЭН отопления относится к эксплуатации этого типа теплоснабжения. И лишь небольшое количество говорит о возможных трудностях монтажа. Они связаны с первичным состоянием установочной поверхности и расположением электропроводки в доме.

Зная определение и особенности ПЛЭН отопление, были разработаны общие рекомендации по его установке. Они заключаются в следующем:

Выбор места крепления. Это может быть пол, стены или потолок. Последний вариант предпочтительнее, так как инфракрасное отопление ПЛЭН должно перекрывать как можно большую площадь комнаты. В идеале площадь составляет от 60 до 75 % от общей поверхности.
Подготовка чернового потолка. Во многих видео об отоплении ПЛЭН этому моменту уделяется мало внимания. Но для правильной работы необходимо обеспечить идеально ровную поверхность. Для этого делают монтажную решетку из оцинкованного профиля или деревянных реек.
Предварительное утепление и гидроизоляция. Это необходимо для обеспечения безопасной и долговременной работы инфракрасного отопления ПЛЭН.
Составление схемы монтажа. На ней указывают расположение пленки, подключение и установку управляющих элементов.

Монтаж ИК пленки

Только после этих действий можно осуществить установку ПЛЭН отопления своими руками. Расстояние между пленками должно быть не менее 10-12 см, а их отдаленность от стен составляет 4-5 см. Учитывая, что потолочное теплоснабжение ПЛЭН чувствительно к резистивному эффекту – в местах прохождения электропроводки устанавливают дополнительную изоляцию.

Если установка осуществляется на пол – нужно учитывать технические и эксплуатационные параметры ПЛЭН отопления. По завершении монтажа обязательно заливается бетонная стяжка. При этом необходимо проследить месторасположение пленок – в процессе заливки бетоном они не должны смещаться под механическим действием смеси.

Как сделать расчет мощности отопления и рассчитать тепловые потери

Если допустить, что начальная температура в помещении ниже (например, +16°C), чем установленная на терморегуляторе ПЛЭН (+20°C), то контакты терморегулятора замкнутся, и на ПЛЭН будет поступать питание, а пленка будет нагреваться.

К слову, по нормативам монтажа ПЛЭН нужно закрывать не 80% поверхности потолка, а 65%-100%, в зависимости от климатической области. Для Урала, например это значение составляет 60%-65%.

Мощность 1 м² ПЛЭН – около 200 ватт, а это значит, что удельная мощность на всю площадь будет составлять:

То есть, при работе отопительной системы на каждый 1 м² поверхности пола начинает воздействовать поток тепловой энергии мощностью в 130 ватт.

При работе ПЛЭН воздух в обогреве помещения участия не принимает, так как тепло передается прямо, без посредников, от пленки на пол.

У дерева очень высокий коэффициент черноты (соотношение энергий излучения тепла «серого тела» к излучению «абсолютно черного тела») – 0,7-0,9, то есть, почти все тепло энергии будет поглощено поверхностью пола, а отраженная его часть поглотится другими предметами в помещении.

Как результат – температура абсолютно всей поверхности пола повысится.

Воздух от контакта с полом начнет нагреваться и подниматься вверх, но на него оказывает давление более холодный и плотный воздух в верхних слоях. Происходит диффузия слоев, то есть – их перемешивание.

Таким образом, все помещение наполнится теплым воздухом. Как только температура воздуха на высоте 1,5 метров достигнет +20°C по условиям задачи, терморегулятор сработает и отключит ПЛЭН.

Этот процесс будет проходить циклически, так как воздух забирает тепло у поверхности пола довольно медленно, и пол, которые накопил достаточное количество энергии и перестав его получать, начнет отдавать накопленное тепло и остывать.

В какой-то момент температура воздуха у терморегулятора упадет до +19°C, и он снова включится. Но второй цикл обогрева будет протекать намного быстрее, так как перепад температур всего 1°C.

Все предметы в помещении конструкции уже нагреты, и их повторный нагрев пройдет быстрее.

Расход электроэнергии

Комплексные испытания ПЛЭН проводились в 2008 году в техническом университете Стамбула.

Опыт проходил в специальной камере объемом 48 м³ (3х4х4 метра). Все шесть плоскостей куба имели встроенные металлические трубки, наполненные водой.

На потолке камеры были установлены пять обогревателей элементов ПЛЭН с максимальной мощностью 2650 ватт.

Две стены камеры были снабжены циркуляцией воды при помощи чиллера. Так как температура 2-х из шести плоскостей оставалась постоянной, в ходе исследований были установлены фиксированные тепловые потери, которые можно рассчитать по следующей формуле:

К=5. Это коэффициент теплопередачи воздуха.
А – площадь всех плоскостей (28м²) с постоянной температурой (+15°C, +12°C и +8°C) и 52 м² с изменяемой температурой, которая зависела от работы нагревательных элементов.

По условиям задачи начальная температура +20°C устанавливалась настенным воздушным терморегулятором. Параметры температуры в камере запоминались каждые полминуты. Таким же образом проводились эксперименты с тепловыми потерями 3000 ватт (+12°C) и 3400Вт (+8°C).

Был замечен интересный факт – при отоплении конвективным способом при превышении тепловых потерь над мощностью системы отопления комната должна постепенно остывать, но в опыте при заданной мощности системы 750 ватт (3400Вт – 2650Вт) температура в помещении не только повысилась до нужных +20°C, но иногда срабатывал терморегулятор, отключая систему.

Ниже приведены результаты испытаний:

При тепловых потерях 156 Вт/м²:

Температура на остывающих плоскостях – +15°C.
Тепловые потери в комнате – 2500 ватт.
Время работы отопительной системы – полторы минуты.
Время отключения – 1 час 27 минут.
Потребление электричества для 1 м² – 17 Вт/м².
При тепловых потерях 198 Вт/м²:

Температура на остывающих плоскостях – +12°C.
Тепловые потери помещения -3000 ватт.
Время работы системы – 16 минут.
Время отключения – 38,5 минуты.
Потребление электричества для 1 м² – 48,61 Вт/м².

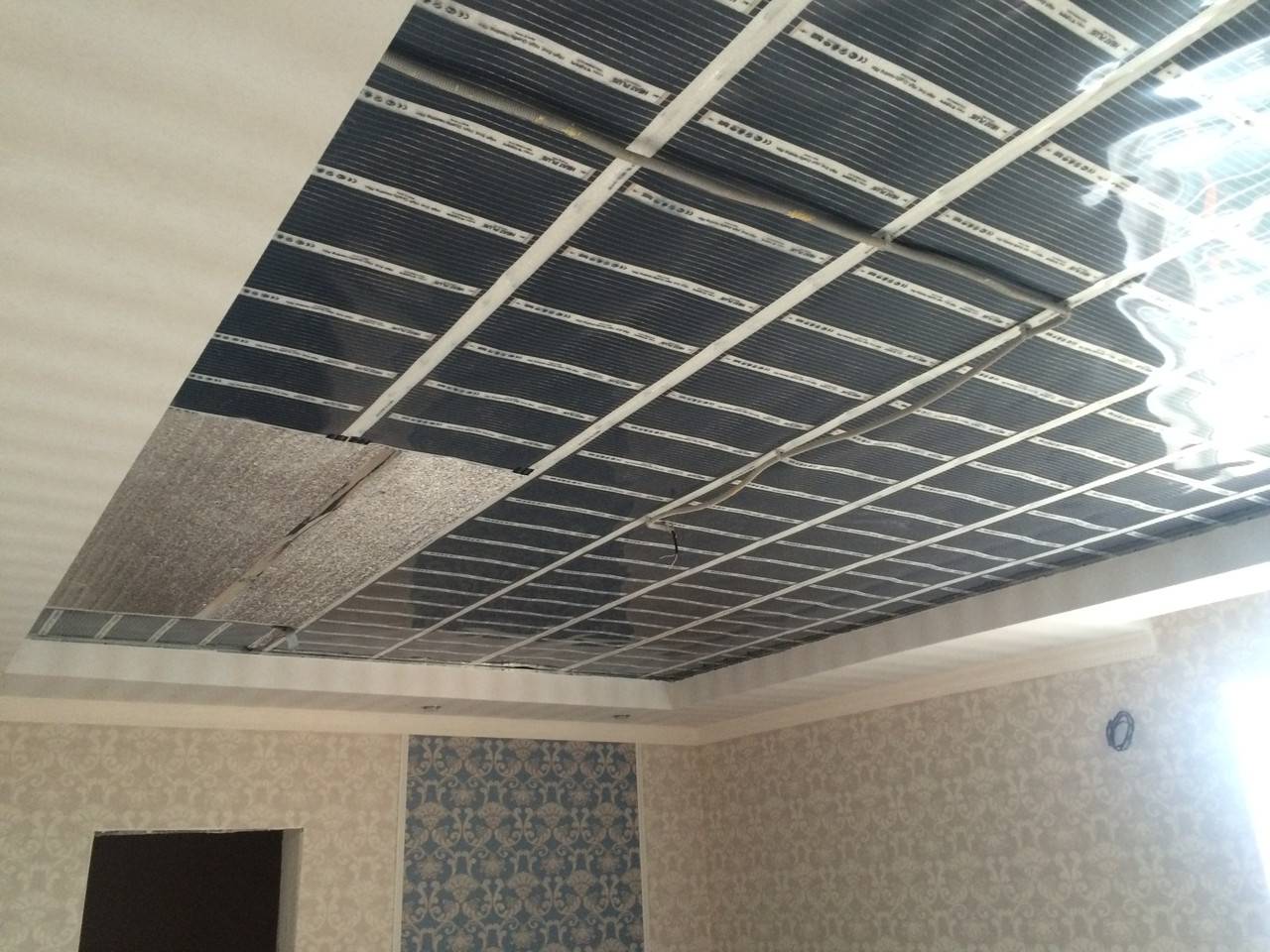

Монтаж потолочного ИК-обогревателя

В общих чертах инструкция по установке инфракрасного пленочного нагревателя на потолок выглядит следующим образом:

1. Укладка утеплителя

Схема монтажа потолочного инфракрасного обогревателя

От конструкций потолка ИК-пленка должна быть отделена теплоизоляционным слоем толщиной не менее 5 мм. Если нагреватель не снабжен отражающим экраном, то следует выбирать фольгированный утеплитель. Способ крепления зависит от материала перекрытия: если оно выполнено из дерева, используют строительный степлер и скобы, если из бетона – утеплитель прижимают полосами, закрепленными на дюбелях с шагом 500 мм.

2. Крепление нагревателя

Данная операция практически не отличается от предыдущей. ИК-пленка фиксируется посредством скоб или дюбелей в зависимости от материала потолка. Напоминаем, что нагреватель снабжен специальными полосами, в которых можно выполнять отверстия для крепежных элементов.

3. Электромонтажные работы

Схема подключения обогревателя

Для подключения потолочного ИК-обогревателя от распределительного щита отдельно протягивается кабельная линия. С этой целью можно использовать одножильный провод ПВ-3. Подключение нагревателя следует осуществлять через терморегулятор, устанавливаемый на стене. Его монтаж практически не отличается от установки обычной розетки или выключателя.

Для подключения ИК-обогревателей с большой площадью и, соответственно, потребляемой мощностью в цепь необходимо включить магнитный контактор.

Из эстетических соображений магистральную линию следует прокладывать в коробе или канале, выполненном в конструкциях здания.

На завершающем этапе выполняют тестирование потолочного инфракрасного отопления.

Вопрос: Какую потребляют мощность?

Ответ: По техническим данным потребляемая мощность составляет примерно 200 вт на квадратный метр. Однако, ПЛЭН (и Зебра) работает не постоянно, а включается на некоторое время, примерно на 6 минут в час. Таким образом, плёночные обогреватели потребляют около 20 Вт час /кв. м, успевая при этом прогревать комнату на всю её высоту. Правда эти 20 ватт – случай идеальный, при соответствующем утеплении дома. Более точно расход можно рассчитать в зависимости от типа и размеров помещения, толщины несущих конструкций, числа оконных и дверных проёмов, климатической зоны, качества утепления помещений.
