Принцип работы
Основное назначение шиберной заслонки — регулировка силы тяги. При верных настройках можно не только добиться рационального использования топлива и эффективной работы системы, но и сохранить здоровье людям, которые находятся в доме или бане. Как регулируется тяга? Отметим, что шиберная пластина полностью повторяет форму трубы дымоотвода. При перемещении шибера на плоскости или поворачивании его под определенным углом происходит увеличение или уменьшение просвета канала. Правила регулировки:
- уменьшение зазора — снижение тяги, уменьшение интенсивности сгорания топлива;
- увеличение зазора — усиление тяги, топливо горит интенсивнее, увеличивается теплоотдача.
Как только пламя тухнем из-за полного прогорания топлива (или перекрытия его подачи), заслонку задвигают полностью.
Разновидности шиберных задвижек
Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:
- Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
- Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.
Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.
Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.
Есть три способа, как установить шибер:
- Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
- Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
- Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.
Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.
Виды
Несмотря на простоту конструкции существуют разные задвижки. Играют роль конструкция, материал и размеры печных задвижек.
По конструкции
Выдвижной. Этот тип заглушки является самым удобным. Он представляет собой насадку на дымоход, в середине которой выдвижная пластина. Именно эта пластина свободно ходит в пазах дымохода. Такой тип шибера чаще всего используется в кирпичных печках. Но может быть установлен и на другие. Эта конструкция проста в установке и не требует затрат на монтаж.
- Поворотный (дроссельный) шибер – это такой вид задвижки, где по центру, к пластинке из метала, приваривают направляющую. Конец этой направляющей находится снаружи и дает возможность управлять заслонкой. Вращая по оси эту же пластину, вы регулируете тягу в печи. Конструкция не такая надежна, чем в случае с выдвижным шибером, но имеет право на жизнь. В основном дроссельные заслонки используют для стальных дымоходов. Поворотная задвижка немного уступает выдвижной, но также уверенно пользуется популярностью.
По материалу
Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.
- Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
- Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.
Разновидности шибера

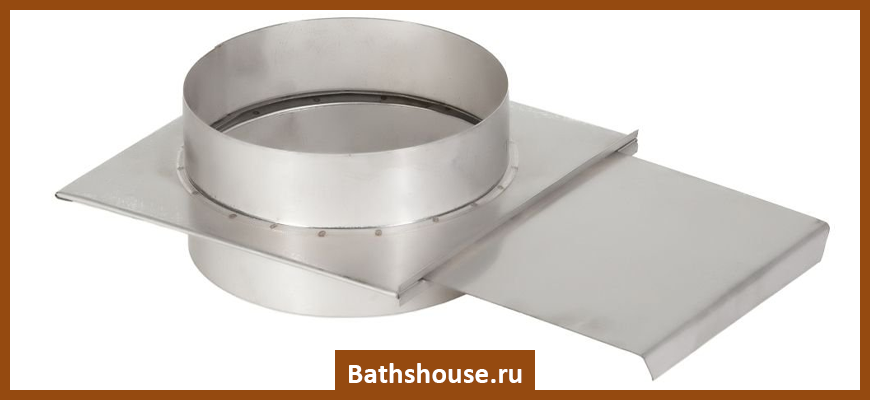

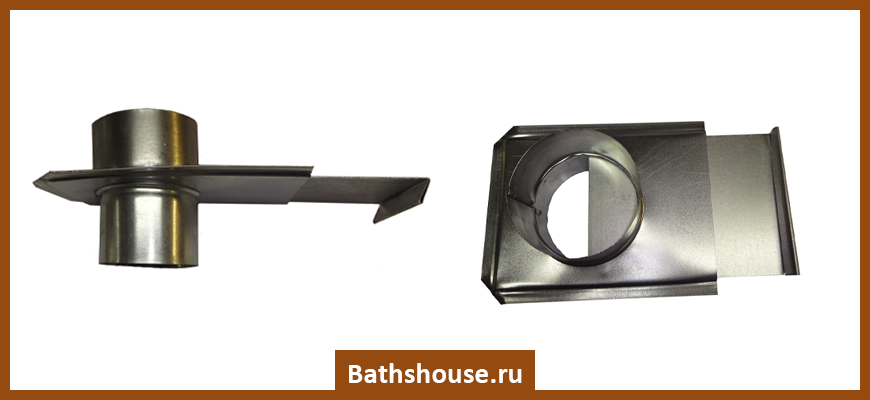

Выдвижной
Шибер выдвижного типа считается самым удобным и надежным в использовании. Это гладкая пластина с небольшим продольным отверстием, движущаяся по пазам в дымоходе. Монтируется она в горизонтальном положении, сила тяги регулируется движением пластины, уменьшающим или увеличивающим сечение трубы. Данный тип задвижки предназначен для кирпичных печей, хотя может применяться и в дымоходах из стальных труб.
Шибер с пластиной
Поворотный (дроссельный)
Поворотный шибер. Видна пластина, которая регулирует тягу
Поворотный шибер – это металлическая пластина с приваренной по центру направляющей. Устанавливается внутри дымохода, при этом конец направляющей обязательно выводится наружу. Регулировка тяги осуществляется путем вращения пластины вокруг своей оси. Такая конструкция менее надежна, поскольку со временем сварочное крепление ослабевает и заслонка отрывается. Поворотный шибер применяют в стальных дымоходах.
Не менее важен и материал, из которого изготавливают задвижки.
Чугун
Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.
Шибер чугунный для банных печей, каминов
Нержавеющая сталь
Высококачественный стальной шиберный узел
Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.
Стальной шибер в кирпичной печи
Как закрывается печная задвижка, правила эксплуатации
Эксплуатация печной задвижки сама по себе довольно простая, однако она определенно связана с некоторыми рисками, грозящими здоровью человека. Если закрыть конструкцию в еще горящей печке или если топливо полностью не сгорела, то выхлопные продукты могут проникнуть в помещение, отравляя воздух.
Поэтому использовать задвижку, которая позволяет сберегать тепло в печи дольше, следует крайне разумно, то есть закрывать конструкцию следует вовремя. Известно, что за счет чугунной задвижки, тепло в печи и, соответственно, в помещении остается на долгое время. Применение такого топлива как уголь увеличивает температуру внутри печи примерно на 60-700C.
Иногда в целях экономии топлива задвижку закрывают раньше, до полного ее сгорания, что крайне нежелательно. Ведь здоровье и жизнь человека выше любой экономии. Закрывая заслонку раньше, чем нужно увеличивается риск отравления угарным газом. Угарный газ представляет собой продукт сгорания, который является ядовитым. Поэтому чтобы избежать подобных ситуаций, нужно правильно использовать задвижку для дымохода, следуя некоторым правилам:
- Перед закрыванием обязательно нужно ворошить угольки, чтобы избежать от наличия полностью не прогоревших кусков.
- При начальном затухании угля, когда на поверхности уже не видно голубого огня, заслонку нужно слегка прикрыть, но полностью ее закрывать не рекомендуется. Ведь наличие углей не значит, что они полностью прогорели. Если возникает потребность в герметизации трубы, то это следует сделать после полного сгорания углей.
- Далее нужно открыть поддувало, чтобы образовалась тяга, и оставшиеся угли полностью превратились в золу и пепел.
Заслонка своими руками
Данное изделие состоит из направляющей рамы и самой задвижки, но как делается сама шиберная заслонка для дымохода. Первоначально требуется вычислить величину внутреннее сечение трубы либо же дымохода из кирпичей. В соответствии с замерам, готовится листовая сталь, толщина которой примерно 5 мм. Это для прямоугольной задвижки. С одной из сторон готовится сгиб шириной 25 мм для того, чтобы заслонку вы могли просто выдвигать. Каждый срез как следует шлифуют. В это же самое время уменьшайте размеры изделия на пару миллиметров со всех сторон. Это позволит заслонке свободно двигаться в самом дымоходе. В том случае, если шибер ставится в дымоход из кирпича, рамку можно подготовить из хорошей стальной проволоки. Подберите диаметр в 6 мм. Чтобы это сделать, проволоку следует выгнуть буквой П, подогнав по отверстию. Вы практически сделали шибер для дымохода своими руками.
В ситуации, когда дымоход выполнен из стали и имеет форму прямоугольника, рамку изготавливают из полосы из стали толщиной 3 мм, а также шириной не более 40 мм. Полосу следует согнуть вдоль, не забывая про зазор по толщине, после этого надрезают в паре местах под острым углом и придают форму буквы П. Концы подготовленного профиля объединяют с помощью пары кусочков металла, разместив их таким образом, чтобы промеж них свободно могло ходить полотно задвижки. Должна выйти рамка прямоугольной формы для шибера с соответствующими пазами. Кроме того, внутренний периметр рамы в обязательном порядке должен быть равен сечению дымохода. А вот с поворотным шибером все существенно сложнее. Вот и все, заслонка на дымоход своими руками готова.
Советы специалистов
Где ставить шибер на дымоходе
Существует 3 варианта размещения заслонки относительно дымоотвода:
- Размещение в топке камина либо печи;
- Крепление по принципу «труба в трубу»;
- Установка в вентиляционной трубе.
Рассмотрим 2 первых варианта:
Размещая задвижку в топке печи, либо в выходном патрубке
В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.
Труба в трубе
Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.
Как выполнять регулировку тяги
Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.
Установка своими руками
Установка шибера своими руками не вызовет особых сложностей. Выделяют три основных варианта монтажа:
- в прямой дымоход, расположенный прямо над топкой печи. Такой вариант стоит выбирать, если установка планируется на камин или печку с летним ходом. Заслонка должна располагаться на расстоянии не менее 1 метра от топочной камеры. Такой вариант установки обеспечивает простоту эксплуатации и дальнейшего обслуживания;
- труба в трубе — это вариант, когда задвижка встраивается в дымоотводящий канал без использования дополнительных крепежей;
- встраивание в вентиляционную систему. Такой способ помогает предупредить перегрев моторчика вентилятора и выход его из строя.
Выдвижная шиберная заслонка своими руками
Устройство регулировки тяги можно не только приобрести в магазине, но и сделать самостоятельно. Конечно, проще всего изготовить выдвижной тип. Из инструментов понадобится сварочный инвертор и болгарка. Главное — точно выполнить все замеры и раскроить изделие. В случае ошибки задвижку может заклинить в рамке из-за высокой температуры или она будет работать неэффективно (останется зазор). (Читайте статью на тему «Дефлектор на дымоход своими руками: для чего нужен, как установить»)Выдвижная заслонка имеет простую конструкцию — рамка в форме буквы П и стальная пластинка. Как сделать:
- Тщательно измерить параметры внутреннего рабочего сечения дымохода.
- Выкроить из стального листа (2-5 мм) пластину по полученным размерам.
- Выполнить загиб с одной стороны (ширина 20-30 мм) для удобства регулировки.
- Все края зашлифовать с уменьшением их на пару миллиметров.
- Сделать рамку. Для кирпичной трубы — стальной пруток (d около 6 мм). Пруток просто сгибают в форме буквы П (по параметрам пластины). Для стального дымоотводящего канала используют полоски стали (достаточно 4-5 мм). Зазоры при формировании угловых соединений сваривают.
- Если дымоотводящий канал имеет круглую форму — из двух одинаковых листов металла (2 мм каждый) вырезают круги, равные внутреннему диаметру канала. Отдельно вырезать заслонку. Листы с отверстиями соединяют точечной сваркой — отверстия должны совпадать, между листами должен быть зазор (3-6 мм). В зазор и вставляется задвижка, а вся конструкция монтируется на канал.
Изготовление поворотного шибера
Что понадобится:
- стальной уголок 30х30;
- листовая сталь 1-2 мм;
- проволока стальная 8 мм.
Первое — выполнить тщательные замеры внутреннего рабочего сечения канала. Далее по ним варят рамку из стального уголка. Далее:
- Выбирают одну сторону рамки (любую) и высверливают отверстие d=8 мм. Здесь будет крепиться поворотная направляющая.
- Продублировать отверстие на противоположной стороне рамы.
- Из листа стали выкроить пластину, равную внутренним размерам готовой рамы.
- Формирование поворотной направляющей из проволоки. Ее длина должна быть на 7 см больше длины рамы. Один конец должен быть с резьбой — ее можно нарезать плашкой.
- Поворотную ось вставить в отверстия на раме, зафиксировать гайкой с резьбового конца.
- Отшлифовать срезы на пластине, вставить в готовую рамку.
- Ось фиксируется сваркой ровно по центру.
- На свободном конце поворотной оси делают удобную ручку.
Особенности монтажа
Выделим некоторые особенности установки шиберной задвижки:
установка на кирпичную трубу еще на этапе кладки — рамка должна находиться на 8-10 ряду кладки от ее начала;
рамка должна устанавливаться по уровню. Ее края не должны перекашиваться и перекрывать канал;
установка на нержавеющий дымоход — оптимальный вариант «труба в трубе»
Но здесь очень важно подобрать правильный размер, чтобы внутренняя часть без проблем установилась во внешнюю;
шиберная задвижка всегда устанавливается на участке дымохода без утепления;
высота от топочной камеры до шиберной задвижки не должна превышать 100 см (металлический дымоотвод);
расстояние от пола до шиберной задвижки в кирпичных каналах — не более 200 см;
края пластины должны быть хорошо отполированы — в рамке она должна двигаться без усилия.
Что такое шиберная заслонка
Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.
При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.
Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»
Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.
Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.
Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

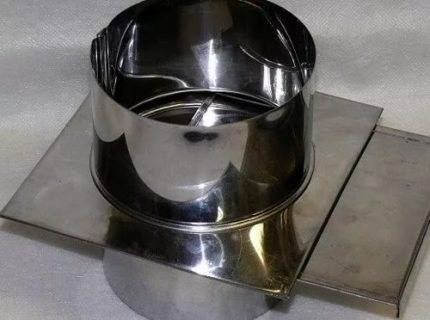

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде
Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.
Правила обслуживания
Сделанный из нержавеющей стали шибер хорошо отталкивает сажу. Но часть ее все же оседает внутри. Поэтому изделие нужно периодически чистить.
Работа проводится при максимально выдвинутом состоянии. На поверхность наносится раствор, и после кратковременного контакта нагар очищают. После этого задвижкой можно пользоваться.
Поворотная деталь обрабатывается пластиковым ершиком. Можно так же смазать поверхность антикоррозийным составом.

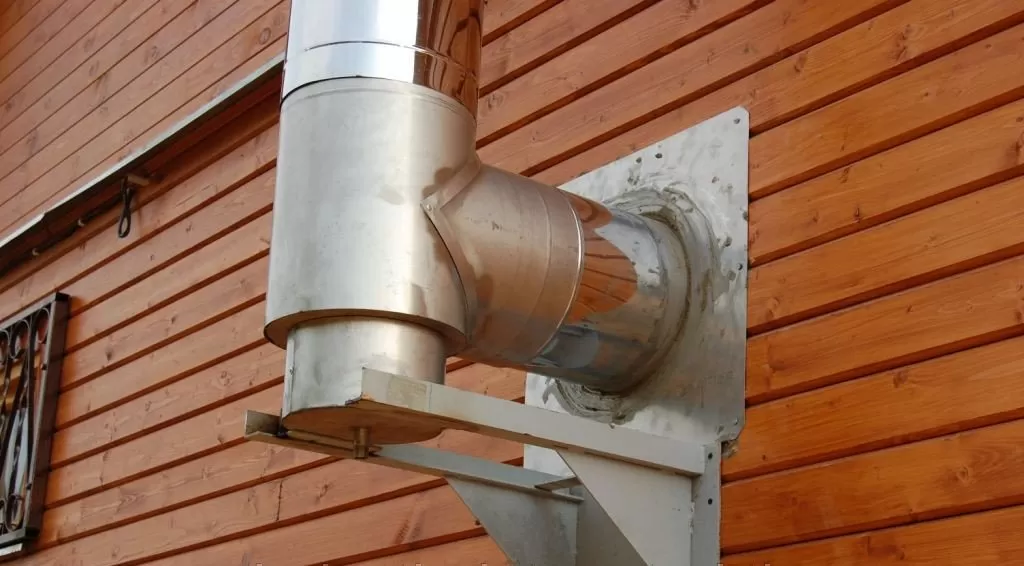

Рабочий дымоход снаружи
Казалось бы, небольшая деталь задвижка для дымохода имеет важное значение для безопасной эксплуатации системы. Сделать ее можно своими руками или купить в магазине
Главное правильно установить и ухаживать при эксплуатации.
Советы по выбору шиберной заслонки
Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.
Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:
- в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
- существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
- категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.
Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ
Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.
Отличия выдвижного и поворотного шибера
Пока речь шла о выдвижном виде шиберной заслонки на печной дымоход, хотя существует и еще один вид – поворотный. Рассмотрим, чем они отличаются. Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.
Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров. Таким образом, задвижка состоит из двух основных частей:
- рамы, которая закреплена в дымоотводном канале и является неподвижной;
- пластины, двигающейся внутри рамы.
Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.
Правильно сконструированная и установленная заслонка никогда полностью не должна перекрывать печной дымоход. Небольшой зазор необходим в целях противопожарной безопасности
Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия. Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки.
Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом
Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.
Установка
Монтаж данного перекрытия требует предварительной подготовки и соответствующих знаний. Первоначально вам следует выполнить кладку дымохода вплоть до 7 ряда. После этого на поверхность наносится раствор и ставится специальная рама для шибера. Для максимального удобства можно сделать полукруглую выемку. Так заслонку будет проще двигать.
Монтаж шиберной задвижки в кирпичном дымоходе
Рамка выравнивается таким образом, чтобы она не выступала в отверстие дымохода, наносят поверху раствор, а также кладут кирпич по обычной схеме. Каждый зазор по швам требуется обработать цементным раствором, потому что щели в дымоходе способствуют завихрения воздуха, уменьшают качество тяги. Кроме того, они поспособствуют проникновению дыма и вредоносного газа в жилое пространство. Так что лучше после окончания работы тщательно проверьте, нет ли здесь отверстий. Дополнительных креплений не потребуется.
Естественно, разобраться, исходя из текстовой инструкции, не так уж и просто. Вы можете наделать массу ошибок, которые в будущем приведут к серьезным последствия. Для максимальной наглядности лучше всего предварительно посмотреть видеоролики, которые описывают процесс установки данной задвижки. Удачной работы!
Советы по выбору шиберной заслонки
Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.
Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:
- в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
- существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
- категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.
Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ
Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.
Как сделать шиберную задвижку своими руками
Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.
Подготовка материалов и инструментов
Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.
Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм
Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.
Составление схемы (чертежа)
К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.
Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами
Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.
Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.
Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор
Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.
Разметка и вырезание деталей
Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.
Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.
Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.
Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.
Этапы установки задвижки
На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.
Галерея изображений
Фото из
В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать
Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой
Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху
Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки
Шаг 1 – определение места монтажа
Шаг 2 – обрезание кирпичей по периметру отверстия
Шаг 3 – посадка шибера на раствор
Шаг 4 – кирпичная кладка над шибером
Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.
Монтаж в дымоход 115 своими руками
Установить шибер требуется во время возведения канала для отвода дыма. Самое удобное место для закрепления — первый метр от начала дымоотводящей трубы. Устройство задвижки предполагает выполнение работ в следующем порядке:
- Кладка первого ряда кирпичей дымохода;
- Вырезка фрагмента, соответствующего размерам шибера по высоте. При расчете высоты учитывают слой кладочного раствора, на который устанавливается задвижка;
- В одном из кирпичей, предназначенных для ведения кладки, предусматривают отверстие для закрепления регулировочной ручки.
- Укладывают второй ряд кирпичной кладки. При этом следят, чтобы не появлялось так называемой «пустошовки» — щелей между кирпичами. Если кирпичи не плотно прилегаю друг к другу, добавляют еще кладочного раствора.
ПОСМОТРЕТЬ ВИДЕО
Это первый вариант установки. В качестве второго используют метод «труба в трубе». Закрепление дополнительными приспособлениями не требуется. Элемент удерживается в трубе за счет сил трения, которые возникают при плотном прилегании. Шиберная задвижка — непосредственная часть дымоходной коммуникации.
