Как подобрать оптимальный насос отопления

Виды насосов и основы их выбора

При выборе циркуляционного насоса необходимо учесть не только его тип (сухой или мокрый), но и большое количество других немаловажных параметров:

• мощность агрегата;
• диаметр труб;
• уровень расхода теплоносителя и другие параметры.

Подобрать производительность можно по мощности котла. Существует взаимосвязь: P=V, где P – мощность котла, а V – объем пропускаемого насосом теплоносителя в минуту. То есть если в доме планируется установить котел мощностью 25 кВт, то к нему нужно подбирать насос, который пропускает через себя 25 литров в минуту.

Расход теплоносителя зависит от диаметра труб:

• небольшие: полдюйма – 5,7 литров в минуту; три четверти дюйма – 15 литров; 1 дюйм – 30 литров;
• средние: 1 дюйм с четвертью – 53 литра в минуту; полтора дюйма – 83 литра в минуту;
• крупноразмерные: 2 дюйма – 170 литров; два с половиной – 320 литров в минуту).

При проведении расчетов принимается, что скорость воды в трубопроводе равна 1,5 метра в секунду.

Учесть все эти нюансы человеку без соответствующего образования и навыков практически невозможно, поэтому при выборе насосов отопления стоит отдавать предпочтение тем магазинам, в штате которых есть профессиональные консультанты.

Выбирая производителя при покупке, следует уделить внимание немецкой компании, и конкретной модели Wilo-Stratos ECO, мощностью 59 ватт, его особенностью является собственная защита и автоматический контроль от перепадов давления, что может быть очень полезным. Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130

Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130

Схема смешанного подключения блока автоматики и реле давления

При одновременном подключении блока управления и реле давления первым монтируют шкаф с автоматикой.

Требования безопасности, которые необходимо соблюдать при подключении исполнительного оборудования:

1. Перед установкой ящика нужно убедиться, что напряжение электросети и мощность двигателя соответствуют рекомендуемым ограничительным характеристикам ПЗУ (пускозащитное устройство).
2. При монтаже корпуса использовать предусмотренные изготовителем отверстия. Подсоединяя детали к блоку, будьте осторожны при работе с инструментом, чтобы не повредить расположенные внутри платы и датчики.
3. В процессе сборки электрических конструкций пользуйтесь схемами, размещенными на наклейках корпуса или в паспорте блока. Избегайте попадания в зону монтажа пластиковых или металлических предметов (стружка, изоляция, шайбы и пр.).
4. При необходимости подмены каких-либо деталей нужно использовать компоненты того же производителя и с теми же техническими характеристиками.

После визуального осмотра шкафа, проверки комплектности и правильности соединения узлов автоматики приступают к установке реле давления.

Схема подключение реле давления и блока автоматики.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Правила подключения циркуляционного насоса

Есть несколько способов подключения насосного оборудования. Можно установить дополнительный насос через дифференциальный автомат, термостат, систему бесперебойного питания.

Если вы попробуете вставить в обычную розетку мощный насос на отопление, это небезопасно. Из-за отсутствия заземления и страховочного автомата есть риски удара током, поэтому лучше выбрать альтернативный способ правильного подключения.



Проще всего организовать подключение с использованием дифференциальной системы, предусматривающей автоматическое выключение насоса. В этом случае вам понадобятся провода, контакты. Подключение с термостатом обеспечивают для автоматического управления. Так, он будет останавливать работы при охлаждении до определенной отметки температуры. Циркуляционный насос будет работать только в определенном режиме до заданной температурной отметки.

Для корректной работы термостата его крепят к металлической части отопительной системы. При установке термостата к пластику есть риски сбоев из-за плохой передачи тепла. Только при корректной работе термостат будет правильно фиксировать температурный режим и вовремя отключать циркуляционный насос на отопление.

Подключение циркуляционного насоса через ИБП производится через специальные разъемы. Они используются для подключения и теплогенератора, котла, если конструкцией предусмотрено питание от электроэнергии.

Нужен ли дополнительный насос для двухконтурного котла Навьен

После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.

Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.

Установка ещё одного насоса необходима в таких случаях:

1. При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
2. Для равномерной подачи теплоносителя по отопительной системе.

В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при  помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

Зачем нужна гидрострелка

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:

• Автоматическое удаление скопившегося воздуха;
• Улавливание грязи из потоков теплоносителя.

Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов

Нюансы установки

При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:

1. Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
2. Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
3. Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.

Важно! Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации

Монтаж агрегата проводится только после слива воды с системы

При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора

Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.

Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68

Как правильно установить насос своими руками в частном доме

Один из важнейших моментов — направление ротора. Если установка вертикальная, систему почти наверняка придётся переделывать. А также учитывают ток жидкости по трубам. Для этого на устройстве есть стрелка.

Принцип монтажа не имеет значения. Изучите инструкцию на возможность использования в определённых схемах. При выборе учитывают падение мощности при установке насоса не горизонтально.

Правильная схема установки

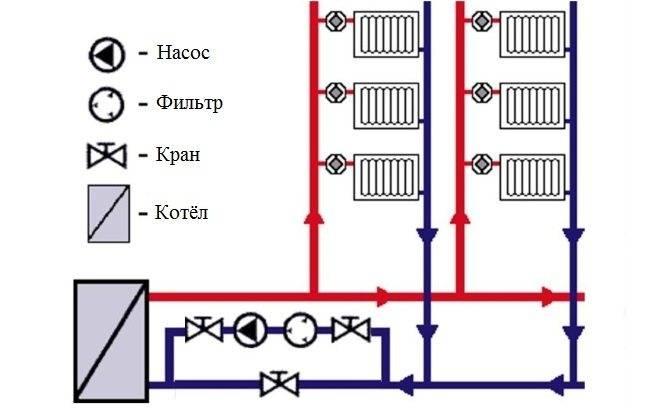

Часто используется установка насоса на байпас. Он позволяет системе работать при отключении электроэнергии. Это также касается возникновения неисправностей с циркулятором, разрешая замену деталей без слива воды.

Фото 1. Схема отопительной системы. Цифрой девять указано место установки циркуляционного насоса.

Для установки потребуются:

• насос;
• накидные гайки или фланцевые соединения (входят в комплект);
• фильтр;
• отсекающие краны;
• байпас и вентиль для него.

Для установки потребуется некоторое пространство. В зависимости от особенностей здания, может понадобиться разработка проекта.

При создании обвязки с принудительной циркуляцией воды рекомендуется монтировать специальный участок трубы, разработанный для насоса. Они нечасто встречаются, но значительно облегчают работу. По той же причине следует искать собранное устройство. В противном случае придётся пригласить специалиста или заняться процессом самостоятельно. Принцип сборки зависит от креплений и материала. Последний делит приборы на два вида: металлические, требующие сложной сварки, и пластиковые.

Монтаж редко занимает больше часа. Это не касается стальных труб, которым требуется создание сложных соединений. При установке не ошибитесь с расчётами длин. Работы заключаются в следующем:

1. Подготовка: подбор комплектующих и их покупка.
2. Выбор инструментов: понадобятся ключи, герметик, возможно, сварочный аппарат.
3. Сначала на паклю запаковывают три узла: два для насоса и один для крана. Первые отличаются присутствием фильтра. Последний ставят в нижней части, объединяя патрубок и сгон. Его прикладывают, намечая место монтажа. И также продумывают точки стыка.
4. Затем собирают петлю, не полностью закручивая гайки. На этом этапе проводят замеры, определяя характеристики узла.
5. Обрезанные части трубопровода размещают по общей оси на произвольных упорах. Петлю затягивают, затем конструкцию сваривают. Перед следующим шагом рекомендуется снять насос, чтобы не повредить.
6. Скрепляют низ, состыковывая сгон. Запаковав последний, насос возвращают на место. Ротор выравнивают по горизонтальной оси. Гайки затягивают, фиксируя положение конструкции. Стыки промазывают герметиком и переходят к электрической части процесса, если она требуется.

Окончив монтаж, нельзя сразу делать проверку. Сначала обвязку заполняют теплоносителем. Чтобы в это время в петле не собрался воздух, откройте кран. Этот шаг необязателен, если есть газоотвод. Когда из отверстия потечёт вода, его перекрывают. Полностью заполнив трубы, делают повторную процедуру. Затем всё вновь обтягивают, смазывают герметиком и приступают к эксплуатации.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

3 Основные характеристики

Во время выбора насоса необходимо изучить технические параметры, сопоставив их с требованиями отопительной системы.

Основными критериями являются:

• производительность — объем теплоносителя или перекачка за определенный промежуток времени;
• давление, перекрывающее потери гидравлики в трубопроводе;
• мощность;
• рабочая температура теплоносителя.

Приборы со встроенной электроникой дают возможность быстро переводить систему в более удобный режим с учетом изменения температуры или напора в контуре. Автоматические насосы оборудованы цифровыми экранами, предоставляющими информацию о работе прибора.

Элементарные правила безопасности

Хотя устройство циркуляционного насоса достаточно простое, для устранения возникших поломок потребуется определенная квалификация. Поэтому проще предотвратить проблему, чем потом героически ее устранять. Одним из признаков того, что с оборудованием что-то не так, является его излишнее нагревание во время работы.

Предотвратить это поможет соблюдение простейших правил эксплуатации:

• Проводка ни в коем случае не должна соприкасаться со влагой.
• Особенно тщательно следует проверять герметичность соединения насосного оборудования и трубопровода. При наличии протечек следует поменять прокладки.
• Запрещается включать аппарат, предварительно не заземлив его. Устройство насоса отопления включает в себя специальные клеммы.
• Сила внутреннего напора не должна превышать эксплуатационные нормы.

Чтобы разобраться, почему не работает насос для отопления, рекомендуется обратиться за помощью к профессиональному мастеру. Простейшие неполадки можно попытаться устранить самостоятельно.

Преимущества и недостатки

Установка циркуляционного насоса обезопасит систему отопления от перебоев напряжения, она возможна даже при наличии зауженных участков и изгибах контуров трубопровода.

Преимущества циркуляционного насоса на отопление:

• Экономичность и долговечность устанавливаемого оборудования;
• Небольшие габариты оборудования;
• Возможность использования регулируемого насоса при реконструкции устоявшейся системы;
• Если монтаж насоса и правила установки соблюдены, то оборудование само реагирует на изменение напора и расхода воды в системе;
• Актуально использовать при отсутствии циркуляции в частном доме;
• За считанные минуты водяные насосы разгоняют тепло по всему дому;
• Показатель КПД высокий, что гарантирует эффективность работы системы отопления;
• Нет необходимости в дополнительных финансовых затратах;
• Можно сэкономить на расходе электроэнергии за счет покупки дизельного генератора.

Недостатки:

• Высокая стоимость некоторых моделей известных производителей;
• При покупке электронасоса могут возрасти траты на электропитание;
• Общая стоимость установки увеличивается за счет покупки кранов, фильтра, возможных дополнительных трубопроводов;
• Монтаж специально нанятыми рабочими обойдется в кругленькую сумму.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Выбираем место для врезки насоса в систему отопления

Любая электросхема циркуляционного насоса для отопления покажет, что лучше всего выбрать такое место, чтобы в случае надобности можно было легко произвести профилактику оборудования, его ремонт или техническое обслуживание. Не так давно насосы «мокрого» типа устанавливали в обратку. Полагалось, что вода, омывая рабочую часть насоса, продлевала долговечность таких его компонентов, как роторы, различные подшипники и сальники.

Циркуляционный насос установлен на подающем трубопроводе

Итак, как подсоединить насос к отоплению? Во время установки насоса необходимо соблюдать следующую последовательность – это своеобразная инструкция:

• Необходимо слить теплоноситель в том случае, если установка насоса на котел отопления производится в уже имеющуюся и действующую сеть. Если отопительная система уже в течение многих лет была в эксплуатации, то ее потребуется очистить от различных механических загрязнений. Для этого потребуется наполнить ее пару раз водой, а затем опорожнить.
• Монтаж насоса в систему отопления и цепочки из арматуры должна быть произведена в заранее запланированном для врезки месте. Для этого есть схема подключения насоса отопления. Далее идет подключение насоса в систему отопления.
• После того, как будет закончен монтаж насоса, а также арматуры, отопительную систему потребуется заполнить водой.

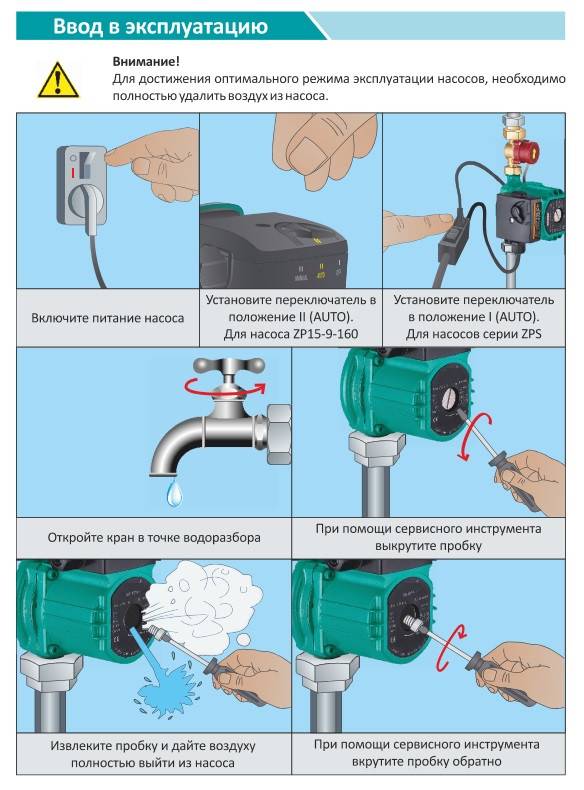

• После этого необходимо открыть центральный винт для того чтобы из насоса вышел лишний воздух. Центральный винт находится на крышке корпуса. Как только воздух будет полностью удален, из отверстий покажется вода.

Не рекомендуется включать насос циркуляционный для отопления до тех пор, пока система не заполнена водой и пока в ней имеется воздух. Для того чтобы оборудование отопительной системы прослужило как можно дольше, можно приобрести насос-автомат или насос, который имеет компоненты, позволяющие следить за работой агрегата. Схема отопления с циркуляционным насосом – это эффективно и удобно.

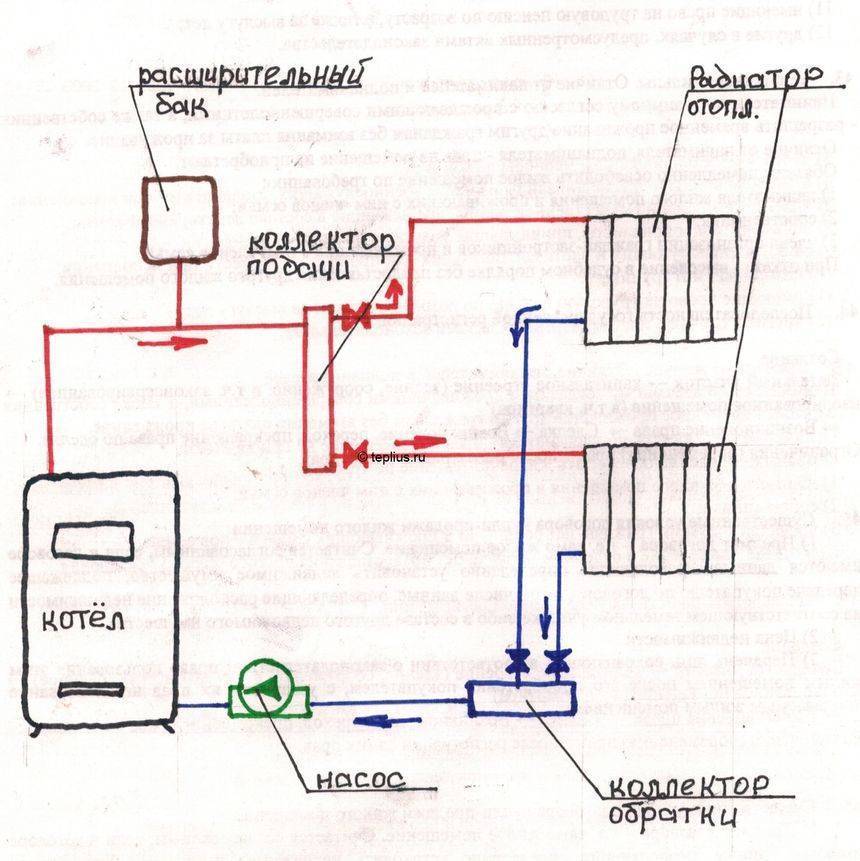

Схема подключения циркуляционного насоса в систему отопления

Системы отопления бывают разные, но принципы установки в них насоса, одинаковые. Для начала нужно выбрать место расположения прибора.

1. Горячая вода более агрессивна, для внутренних деталей прибора, остывший теплоноситель лучше.
2. При вскипании теплоносителя в котле (а такое случается), первым участкам трубопровода достанется вода с пузырьками воздуха. Такая смесь также укоротит рабочий ресурс помпы.
3. Расположение, когда насос «вдавливает» поток в котёл, благотворно сказывается на самом отопительном приборе – его теплообменник не будет так подвержен накоплению воздушных пробок.

При этом место выбирают открытое, чтобы в дальнейшем к насосу можно было легко подойти. Удобно, если вблизи будет расположена хорошая розетка с заземлением. Если таковой нет, придётся её специально провести.

Закрытый расширительный бак должен стоять так, чтобы поток «высасывался» из него. То есть сначала расширительный бак, потом насос, котёл и в конце группа безопасности.

Чтобы прибор служил дольше, на входе в него должны быть установлены фильтры. Взвеси и окалина в теплоносителе – недопустимы. Если теплоноситель старый, лучше слить его и, промыв трубы, залить чистый.

Схема монтажа циркуляционного насоса

Труба, на которую ставится помпа, может быть вертикальной или горизонтальной (и даже наклонной), это не имеет значения. Однако нужно следить, чтобы внутренний ее вал располагался только горизонтально, а в клеммную коробку не попадала вода.
