Канализация в квартире своими руками — этапы и нормы монтажа

Установка в квартире новой канализации своими руками

Процесс устройства канализации можно разделить на такие этапы:

1. Нанесение угольником и линейкой на стену закрепительной разметки для трубы канализации, соблюдая 5-ти градусный уклон от крайней сливной точки до стояка канализации.
2. Комплектация необходимых по длине труб с тройниками для подсоединения сантехнических приспособлений.
3. Нанесение хомутных крепежных точек на стену.
4. Засверливание необходимых отверстий.
5. Установка и их настенный крепеж.
6. Подключение труб к стояку канализации.
7. Их наращивание трубами необходимой длины до следующей водоразборной точки с закреплением всей конструкции монтажными хомутами. Для всех соединений используются резиновые манжетные уплотнители.
8. Проверка герметичности собранной системы.
9. Подключение сантехнических приборов к канализации.

Этапы работ

• Сначала приступаем к демонтажу системы старого образца на полу. Выполнять работу нужно аккуратно, чтобы чрезмерным усилием не повредить трубы у соседей.
• Менять канализационную систему в квартире нужно со стояка общего, если тот имеет следы коррозии. При этом если соседи сверху не собираются в ближайшее время менять свой стояк на пластиковый, то следует приготовить специальные крепления. Поскольку вес чугунной трубы будет давить сверху на пластик и ПВХ стояк может не выдержать такой нагрузки.
• Стояк монтируют снизу вверх.

• Когда стояк установлен, начинаем разводку труб по ванне и кухне, предварительно установив от трубы центрального стояка крестовину (тройник).
• Все прорезиненные манжеты для большей надежности можно смазывать сантехнической пастой. Хотя и без того система с прокладками из резины будет герметичной.
• В тройник производим монтаж трубы для общего отвода стоков.
• Все установленные новые трубы фиксируем к стене при помощи хомутов нужного диаметра. При необходимости край трубы, расположенный ближе к стояку, нужно опустить с заданным уклоном, как показано на видео ниже.

• Все раструбы для ввода отдельных линий на монтируемых участках сточной системы должны смотреть по ходу тока воды.
• Не забываем об уклоне коллектора для самотечной транспортировки стоков без риска возникновения засоров. Как правило, опустить трубы нужно из расчета в среднем от 1,5 до 2 см на один метр трубопровода.
• Готовую и собранную по полу систему осматривают на предмет прочности соединений. После этого нужно сделать испытание канализации методом пролива. Достаточно открыть воду во всех сантехнических устройствах на 2-3 минуты и опустить её в канализацию.
• Если течей не обнаружено, значит, коллектор собран правильно и может эксплуатироваться без проблем.

Видео: замена канализации в квартире для отвода стоков

Выбор материала

• гладкая поверхность, на которой не накапливаются отложения;
• прочность, стойкость к коррозии;
• легкий вес;
• долговечность;
• монтаж не требует сварки.

Для соединения труб необходимы специальные элементы: отводы, тройники, переходы с металла, манжеты. Лучше приобретать весь необходимый материал от одного производителя, это гарантирует точность совпадения всех диаметров. Герметизация стыков потребует силиконовой смазки, ее также покупают заранее. Итак, для работы нам будут нужны:

• пластиковые трубы диаметром 50 и 110 мм;
• фитинги;
• уплотнительные манжеты;
• хомуты из пластика, выбранные по сечению труб;
• ревизионный люк, который устанавливается на общий стояк;
• силиконовый герметик.

Инструменты:

• перфоратор;
• болгарка;
• молоток;
• ножовка;
• зубило;
• разводные ключи различного размера.

Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:

1. Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.
2. Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.
3. В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
4. Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.

Закончив установку стояка, приступают к разводке.

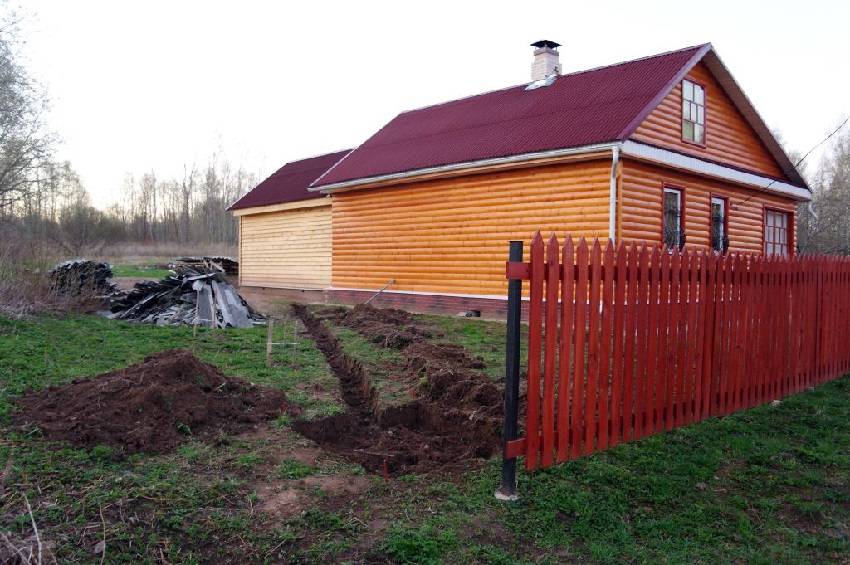

Обустройство автономной канализации в частном доме своими руками: видео и рекомендации

В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.

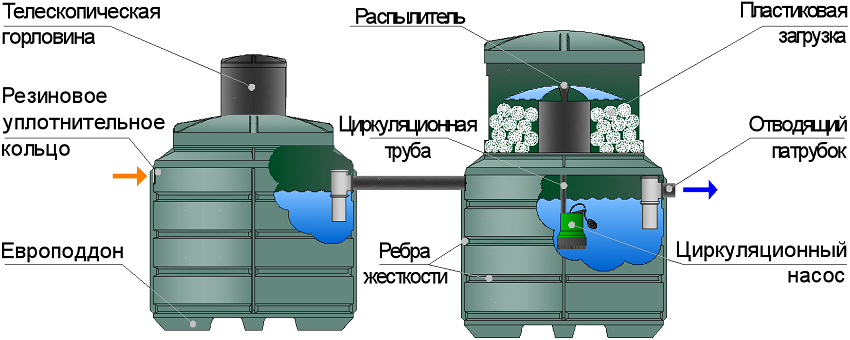

Составляющие элементы системы автономной канализации

Это обусловлено многочисленными преимуществами систем автономного типа:

• высоким уровнем очистки стоком;
• уникальной системой аэрационной чистки;
• отсутствие затрат на сервисное обслуживание;
• отсутствием необходимости в дополнительном приобретении микроорганизмов;
• компактными габаритами;
• отсутствием необходимости в вызове ассенизаторской машины;
• возможностью установки при высоком пролегании уровня грунтовых вод;
• отсутствием запахов;
• длительным сроком службы (до 50 см).

Во сколько обойдется строительство канализации в частном доме: цена под ключ

Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.

Средняя цена автономных канализаций Топас:

Наименование	Цена, руб.
Топас 4	77310
Топас-С 5	80730
Топас 5	89010
Топас-С 8	98730
Топас-С 9	103050
Топас 8	107750
Топас 15	165510
Топаэро 3	212300
Топаэро 6	341700
Топаэро 7	410300

Средняя цена автономных канализаций Юнилос:

Наименование	Цена, руб.
Астра 3	66300
Астра 4	69700
Астра 5	76670
Астра 8	94350
Астра 10	115950
Скарабей 3	190000
Скарабей 5	253000
Скарабей 8	308800
Скарабей 10	573000
Скарабей 30	771100

В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.

Средняя цена канализаций автономного типа Танк:

Наименование	Цена, руб.
Биотанк 3	40000
Биотанк 4	48500
Биотанк 5	56000
Биотанк 6	62800
Биотанк 8	70150

Советы по монтажу автономной канализации на дачном участке

Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.

Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.

Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.

Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров

Разновидности канализационных труб и особенности их прокладки

Для устройства канализационной системы в квартире, чаще всего, используют три вида полимерных труб:

• полипропиленовые,
• полиэтиленовые,
• поливинилхлоридные.

Принципиальной разницы между ними при применении в условиях внутриквартирной проводки не прослеживается. Трубы – ПВХ и полипропиленовые – могут оснащаться дополнительной шумоизоляцией. Чугунные канализационные трубы практически не применяются.

Ремонт канализации в квартире, осуществляемый при помощи полимерных труб, максимально упрощен. Легкую технологию сборки обеспечивает особая конструкция этих труб. Каждый отрезок, а длина его может колебаться от 300 мм до 3 м, с одной стороны оснащен соединительной муфтой с уплотнительным кольцом из резины. На втором конце трубы находится фаска. Все соединительные детали также имеют на одном конце муфту с резиновым кольцом.

Для прокладки канализационной ветки берут отрезок трубы, при необходимости подрезают его в размер, вставляют гладкой стороной в соединительную муфту следующего отрезка или соединительного фитинга.

Следует соблюсти одно небольшое, но важное правило. Таким образом, в соединении будет образован демпферный зазор, который скомпенсирует тепловое расширение трубы

При воздействии горячей воды полимерная труба, обладающая значительным коэффициентом линейного расширения,  увеличится на несколько миллиметров. Если трубе некуда будет удлиняться, то произойдет ее перекос, который приведет к нарушению герметичности охвата отрезка уплотнительным кольцом. Соединение даст течь

Таким образом, в соединении будет образован демпферный зазор, который скомпенсирует тепловое расширение трубы. При воздействии горячей воды полимерная труба, обладающая значительным коэффициентом линейного расширения,  увеличится на несколько миллиметров. Если трубе некуда будет удлиняться, то произойдет ее перекос, который приведет к нарушению герметичности охвата отрезка уплотнительным кольцом. Соединение даст течь.

При прокладке канализационной сети лучше избегать поворотов под прямым углом.

Целесообразно использовать вместо одного углового фитинга 90 два  – по 135, это:

• значительно увеличит пропускную способность канализационных труб,
• уменьшит риск образования засоров.

Роль гидрозатвора в канализационной системе

Канализационные воды обладают неприятным запахом

Однако, в квартире мы их не ощущаем благодаря несложному, но очень важному устройству – гидрозатвору

Гидрозатвор представляет собой водяную пробку, которая образуется при перепаде двух труб по высоте. При этом в трубе постоянно находится некоторое количество воды, полностью перекрывающее ее по сечению, даже когда канализацией не пользуются. Канализационные газы не проникают из труб в помещение именно благодаря этой водяной преграде. В момент слива водяная  пробка заменяется новой.

Если санузлом не пользоваться в течение длительного времени, то в комнатах может появиться неприятный запах. Это происходит из-за испарения жидкости, что приводит к пересыханию гидрозатвора.

Для устранения проблемы достаточно на несколько минут включить краны и слить воду в туалете.

Предотвратить пересыхание гидрозатвора можно с помощью небольшой хитрости.

Унитаз и биде изначально имеют в своей конструкции гидрозатворы.

Кухонные мойки, раковины, ванны, душевые кабинки подсоединяют к системе с помощью сифонов, которые играют двоякую роль:

• соединительного элемента между прибором и трубой,
• гидрозатвора.

Восстановление канализации в доме  – важная часть ремонтных внутриквартирных работ. И поэтому необходимо четко представлять принцип работы канализационный системы, что позволит избежать грубых ошибок при монтаже труб и сантехнических приборов.

Выбор труб

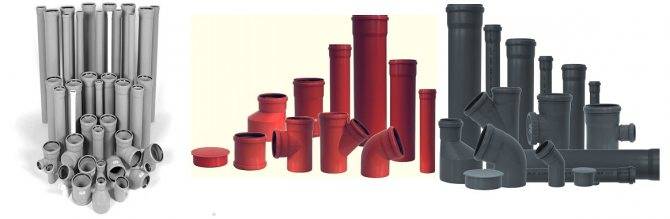

Нынешние магазины предлагают широкий выбор канализационных трубопроводов. В отличие от советских времен, когда кроме чугунных трубопроводов никаких вариантов не имелось, сегодня имеется широкий выбор материала:

• ПВХ (поливинилхлорид);
• PPRC (полипропилен);
• ПНД (полиэтилен).

Выбор труб

Пластиковые трубы намного удобнее в монтаже. Они легче, снабжены присоединительными раструбами с уплотнительными кольцами, выглядят значительно аккуратнее и не нуждаются в нанесении защитного слоя краски. Прокладывать горизонтальную систему из таких труб гораздо проще и быстрее. Имеются все необходимые соединения, тройники, крестовины и т.п. Кроме того, под пластиковый трубопровод любого диаметра продаются крепежные хомуты, обеспечивающие надежную фиксацию системы. Это делает монтаж канализации в квартире быстрым и качественным мероприятием.

Неподготовленные люди зачастую не могут определиться с размером (диаметром) канализационных труб. Существует общепринятая методика установки трубопроводов 110 мм в туалет. Канализация на кухне или в ванной таких размеров не требует, достаточно 50 мм. Если никаких специфических требований не имеется, можно руководствоваться этим правилом.

Схема и устройство современной канализационной системы

«Схема канализации. (1) общий канализационный стояк здания; (2) душевая кабина; (3) раковина; (4) ванна; (5) стиральная машина; (6) унитаз; (7) биде; (8) кухонная мойка; (9) посудомоечная машина; (ГЗ) гидрозатворы.»

Современная канализация  должна быть удобной и безопасной. В городах уложенная канализация в квартире своими руками соединяется с  центральной отдельного многоквартирного дома , которая, в свою очередь — с общегородской. Система канализации современного многоквартирного дома включает в себя две  основные части – внутреннюю и наружную канализацию.

Внутренняя часть канализации включает в себя различные приборы, которые при использовании выделяют сточные воды (мойки, ванны, раковины, унитазы), канализационные сети (отводные трубы, стояки, вытяжные трубы, коллекторы).

Некоторые сантехнические приборы не нуждаются в подключении к канализационной системе. Полотенцесушитель или водонагреватель подключаются к разводке труб водоснабжения своими руками, поскольку их работа не завершается образованием канализационных вод.

При рассмотрении принципиальной схемы квартирной канализации обращает внимание точка привязки или точка ввода поквартирной внутренней системы в стояковую трубу. По схеме, ввод в централизованный стояк канализации выполняют  путём врезки крестовины с отводами – первый для трубы диаметром Д100 мм, а два других для труб Д50 мм

По схеме, ввод в централизованный стояк канализации выполняют  путём врезки крестовины с отводами – первый для трубы диаметром Д100 мм, а два других для труб Д50 мм.

Получается три точки для трёх имеющихся канализационных магистралей труб. Врезать дополнительные крестовины для дополнительных точек подключения недопустимо, в таких случаях устанавливают ещё одну крестовину в стояк – ниже (выше) существующей.

Известно, что  точки ввода в общий стояк при возведении здания устанавливают немного выше перекрытий между этажами, так называемого «чёрного» пола квартиры. Поэтому, устанавливая дополнительную крестовину (выше) для точек ввода можно оказаться слишком высоко от пола, тогда для обеспечения слива придётся высоко поднять сантехнические приборы.

Устанавливая ниже,  придется опуститься под междуэтажное перекрытие — в квартиру соседей, что запрещено. Поэтому эти три магистрали становятся тремя «ветками» канализационной системы в квартире, а остальные будут подключаться к ним.

Монтаж канализации своими руками

1. Вставьте в раструб резиновую манжету диаметром 126/100 мм.
2. Место соединения промажьте силиконовым герметиком.
3. Приступайте к соединению труб.

Как правило, первой точкой водозабора является унитаз. Поэтому здесь нужно использовать трубу диаметром 100 мм.

Вообще, трубы ПВХ имеют диаметр не 100 мм, а 110 мм, но все привыкли к диаметру 100 мм, поэтому и здесь указан именно он. После установки тройника на унитаз, многие сразу вставляют в него переход на трубу диаметром 50 мм. Не нужно этого делать. Лучше сделать небольшую вставку после тройника трубы диаметром 100 мм, длиной хотя бы 100-150 мм, а потом уже переходить на трубу диаметром 50 мм. Если есть возможность, лучше не использовать углы и тройники на 90 градусов. Лучше поставить 2 угла по 45 градусов. Уклон на слив желательно давать не менее пяти градусов. Крепить канализационные трубы лучше возле каждого стыка. Собираются такие трубы как детский конструктор — просто вставляются одна в другую.

В каждой трубе есть резиновая прокладка, которая обеспечивает герметичность конструкции. Перед тем как соединить две трубы между собой, рекомендую место стыка промазать силиконовым герметиком. Во-первых, будет надежнее, во-вторых, легче будет соединять трубы между собой

Важно, чтобы на стыках не было переломов, иначе может быть протечка. Под все гофры с сифонов вставляются манжеты нужного диаметра

Если у вас между точками расстояние по 50 см, то это не значит, что можно купить одну трубу длиной 2 м и разрезать ее на четыре части. Вам нужно будет четыре трубы по 0,5 м.

Монтаж канализации требует аккуратности и минимальных технических навыков

Если вас заинтересовала эта тема, мы рекомендуем вам обратить внимание на наш материал «Инженерные системы в частном доме. Устройство канализации»

Основные проблемы компоновки и проектирования

«Умный» септик позаботится о сохранности флоры и фауны участка На этапе проектирования важно учитывать следующие моменты:

Пиковую нагрузку на канализацию, или так называемый «залповый сброс»

Обычно во внимание берётся утренняя и вечерняя нагрузка на сети. Этот показатель напрямую зависит от количества сливов и сантехнических приборов в доме или на этаже.

Как вода подаётся в дом – централизованный источник, колодец или скважина.

Принцип удаления очищенных сточных вод

Их можно удалять в почву либо водоём. В обоих случаях необходимо учитывать санитарные нормы. Если в первом варианте важнейшим показателем является объём воды, то во втором – не только масса, но и качество её очистки.

Материал для септика. Это может быть как самостоятельно созданная конструкция из кирпича, цемента или металла, так и покупные варианты очистных ёмкостей из полипропилена или полиэтилена. От выбора материала зависит очень многое: срок службы очистных, простота и удобство их обслуживания, вариант монтажа системы и в конечном итоге финальная сумма, которую придётся потратить.

Дополнительное оборудование: возможность электронного контроля, насосная система и всевозможные датчики.

Топологию участка: рельеф местности, направление уклона, близость водоёмов и наличие потенциальных мест сброса очищенных канализационных вод.

Качество и состав грунта: его тип и глубину промерзания, близость грунтовых вод.

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

• бетонные кольца, смонтированные на дренажную площадку;
• выгребная яма из кирпичей;
• цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

1. вывод труб из дома в резервуар,
2. монтаж септика,
3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

• анаэробных, растущих без кислорода;
• аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

• снабжение септика кислородом;
• защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

• долговечный канализационный насос;
• воздухонагреватель;
• удлинитель для труб;
• рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

• усвоение удобрений и получение питательных веществ для микроорганизмов;
• бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.
