Сетевой фильтр: принцип работы, виды защиты, характеристики

Что надо знать при выборе сетевого фильтра

При выборе любого промежуточного сетевого устройства – удлинителя, сетевого фильтра, стабилизатора или источника бесперебойного питания, прежде всего следует помнить главное правило: «электротехника – наука о контактах». Красивые надписи, громкие имена брендов, многочисленные индикаторы и USB-порты не должны отвлекать от главной проблемы: включая что-либо между сетью и устройством, мы добавляем лишние контакты в и без того длинную и неравномерную цепь.

Даже самые совершенные схемотехнические решения для стабилизации, фильтрации и защиты попросту бессмысленны, если контакты в розетках вырезаны из консервной банки и болтаются по чем зря, а пайка разъемов сделана некачественно
В таких условиях любые перепады нагрузки в сети будут автоматически создавать многочисленные помехи.
При покупке надо обратить внимание на качество исполнения розеток, вилок, кабелей и контактов. Вилки должны максимально плотно входить в розетки, кабель устройства, если имеется, должен быть надежным, из многожильного провода, с качественной изоляцией, рассчитанным на достаточно большую пиковую силу тока в синфазном режиме
Очень хорошо, если розетки устройства оснащены защитными шторками, это внесет дополнительную безопасность в доме с дошкольниками.
Просчитайте заранее количество необходимых розеток для подключения техники, чтобы впоследствии не пришлось городить огород ненужных дополнительных контактов из удлинителей и других переходников.
Хороший сетевой фильтр или стабилизатор может обладать индикацией наличия заземления или режима перегрузки, это полезный бонус

Что касается встроенного в сетевой фильтр зарядного устройства с одним или несколькими портами USB – это, скорее, приятная мелочь, несколько влияющая на цену, но никак не связанная с основной функцией устройства.
В процессе выбора сетевого фильтра важно обратить внимание на суммарную энергию пиковых выбросов паразитного напряжения (в джоулях), которую устройство теоретически в состоянии отфильтровать и погасить в каждый момент времени без саморазрушения. Впрочем, максимальное число джоулей в спецификации фильтра – тоже не истина в последней инстанции, поскольку правильно спроектированный фильтр способен «заземлять» часть энергии через варисторы

Тем не менее, в процессе выбора маркировку фильтра в джоулях не стоит сбрасывать со счетов.
Следующий важный параметр – максимальный ток помехи, на который рассчитан фильтр, в амперах. В дополнение, сетевой фильтр также может быть промаркирован по максимальной нагрузке, при этом она может быть указана как в амперах, так и в ваттах.
Некоторые производители также добавляют в список характеристик сетевых фильтров максимально допустимое напряжение (в вольтах) уровень ослабления высокочастотных помех для разных частот (в децибелах) и наличие защиты от перегрузки – например, от перегрева.
Наконец, ряд параметров фильтра, определяющий его выбор в каждом отдельном случае: длина кабеля, количество розеток, возможность настенного монтажа, наличие дополнительных фильтров для телефонной линии и витой пары, наличие портов USB и так далее.

Устройство

Если говорить об устройстве такой вещи, как сетевой фильтр, то следует сказать, что он может относиться к одной из 2 категорий:

стационарно-многоканальной;
встроенной.

В целом схема обычного сетевого фильтра, рассчитанного на напряжение в 220 В, будет стандартной и в зависимости от типа устройства может лишь чуть-чуть отличаться.

Такие платы имеет и другая техника, что относится к категории сложных. Такие платы обычно состоят из следующих компонентов:

конденсаторы добавочного типа;
индукционные катушки;
дроссель тороидального типа;
варистор;
предохранитель термического типа;
VHF-конденсатор.

Варистором является резистор, что имеет переменное сопротивление. Если нормативный порог напряжения в 280 вольт превышается, то его сопротивление снижается. Причем оно может снизиться не в один десяток раз. Варистор по своей сути представляет предохранитель от импульсного перенапряжения. А стационарные модели обычно отличаются тем, что имеют несколько розеток. Благодаря этому появляется возможность подключить через сетевой фильтр к электрической сети несколько моделей электрической техники.

Советуем изучить Как сделать антенну для цифрового телевидения своими руками

Кроме того, все сетевые фильтры оснащены LC-фильтрами. Такие решения применяются для аудиотехники

То есть такой фильтр – помехоподавляющий, что для аудио и работы с ним будет крайне важно. Также сетевые фильтры иногда оснащаются термическими предохранителями, что позволяют предотвратить появление скачков напряжения. Иногда в ряде моделей используются одноразовые предохранители плавкого типа

Иногда в ряде моделей используются одноразовые предохранители плавкого типа.

Устройство средств защиты

Чтобы понять какое средство защиты лучше выбрать сначала необходимо изучить конструкцию и принцип действия каждого устройства. После чего будет ясно, для каких целей, и в каких ситуациях применять то или иное устройство.

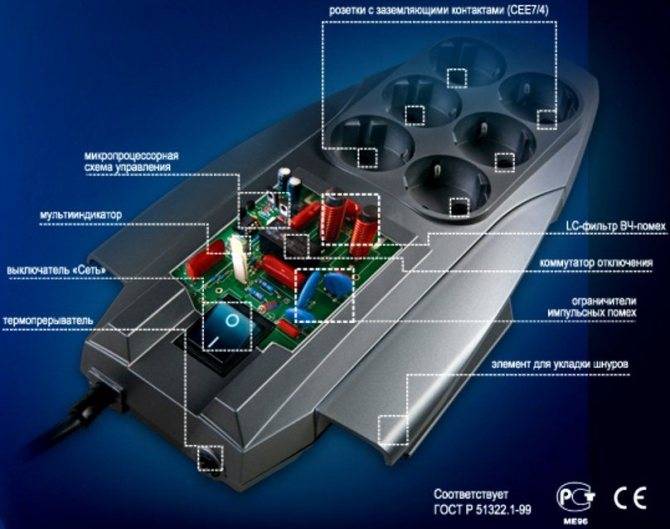

Конструкция сетевого фильтра

По сути, сетевой фильтр представляет собой переноску с определенным количеством розеток и со встроенной в нем защитой от помех в электросетях. Современные модели дополнительно могут снабжаться разъемами под телефонные линии или интернет, соответственно для них предусмотрены собственные средства защиты. К тому же в некоторых видах предусмотрены отдельные выключатели на каждую линию. Выбор сетевого фильтра осуществляется в зависимости от подключаемой к нему нагрузки. Соответственно не допускается подключение к нему суммарной мощности не превышающую максимальную нагрузку, на которую он рассчитан.

Сетевой фильтр

Принцип работы фильтра

Принцип работы сетевого фильтра заключается в сглаживании все возможных скачков, перепадов, повышенного напряжения и прочих факторов нестабильности. Это достигается за счет использования в схеме варисторов. Они способны быстро увеличивать свое сопротивление при резком повышении напряжения. Тем самым избыток электроэнергии преобразуется в тепло. При повышении максимально допустимого значения он сгорает, электрическая цепь разрывается и техника обесточивается.

Внимание! Часто обычные удлинители могут продаваться под видом сетевого фильтра. Такая продукция не оборудована средствами защиты и, следовательно, не может уберечь бытовую технику.

Конструкция стабилизатора

Назначение данного устройства преобразование нестабильного электрического тока к номинальному напряжению 220В и стабильному режиму. Конструкция данного прибора гораздо сложнее, чем сетевого фильтра, т. к. обладает расширенным функционалом. В его основные задачи входит:

отключение от питания бытовой техники при резких скачках и перепадах напряжения;
защита потребителя от короткого замыкания и различных помех в электрической линии;
стабилизировать электрический ток до номинальных показателей;
блокировка импульсов различного характера во время штатных переключений на питающей подстанции;
фильтрация и выравнивание частотных помех и показателей.

В зависимости от своих конструктивных особенностей и принципа действия стабилизаторы напряжения делятся на несколько основных типов:

ступенчатые;
электромеханические;
релейные;
электронные.

Каждая из данных моделей обладает своими достоинствами и недостатками. Благодаря широкому ассортименту продукции можно подобрать вариант, отвечающий определенным требованиям.

Принцип работы стабилизатора

Из-за своей простоты конструкции и относительно низкой цены большим спросом и популярностью пользуются электромеханические и ступенчатые виды стабилизаторов. В основу их принципа действия заложено автоматическое переключение между обмотками трансформатора в зависимости от повышения или понижения значений напряжения в электрической сети. Переход с одной обмотки на другую осуществляется при помощи сервопривода. При переключении обмоток происходит прерывание в работе устройства ступенчатого типа на 2 – 12 мс. Электромеханические модели нуждаются в плановом обслуживании из-за износа сервопривода и щеток.

Стабилизатор напряжения

На что обратить внимание при выборе

При покупке сетевого фильтра следует обратить внимание на следующие факторы:

Число и тип розеток;
Максимальная мощность;
Уровни защиты;
Наличие выключателя на корпусе;
Длина сетевого шнура;
Дополнительные функции и особенности.

Число и тип розеток

Сетевой фильтр с 8 розетками

Современные сетевые фильтры могут иметь разное количество встроенных розеток. Обычно количество розеточных гнезд не превышает 8-10 штук. Такие приборы позволяют подключить к ним множество устройств. Однако следует учитывать, что их суммарная мощность в кВт не должна превышать максимальный уровень нагрузки.

Сетевые фильтры могут быть оснащены розетками разного типа. На российском рынке в основном продаются модели с гнездами C и F. Это стандартные европейские розетки. Различие между ними заключается в том, что у розеток типа F в конструкции есть заземляющие шторки.

В магазинах можно найти модели фильтров с компьютерный вилкой типа IEC C14. Такие приборы применяются для прямого подключения к бесперебойнику.

Предельная мощность и ток нагрузки

Эти два параметра являются основными для сетевых фильтров. Эти показатели позволяют узнать, “потянет” ли выбранная модель подключение всех предполагаемых приборов. Если суммарная мощность прибора превышает допустимый для фильтра показатель, следует выбрать модель, рассчитанную на повышенную нагрузку.

Если планируется использовать фильтр для подключения компьютера, ноутбука или телевизора мощности практически в любом случае будет достаточно. Дело в том, что потребление этих приборов не так высоко. Если же сетевой фильтр предполагается использовать на кухне для защиты плиты, духовки, водонагревателя, холодильника, стиральной машины следует выбрать модель с максимальной мощностью.

Уровни защиты

Сетевые фильтры принято разделять по степени защиты на несколько классов:

Essential – устройства этого типа обеспечивают базовую защиту. Они способны принять импульс напряжения. Основной плюс таких устройств – невысокая стоимость. Они используются для подключения техники с невысокой мощностью.
Home/Office – сетевые фильтры этого класса предназначены для защиты большинства бытовых приборов и офисной техники. Они представляют собой лучшее соотношение цены и качества. Модели оптимальны для дома и офиса.
Performance – сетевые фильтры профессионального уровня. Такие приборы справляются со всеми типами помех, рекомендуются для подключения чувствительной техники.

Практически все современные фильтры предоставляет защиту от кратковременных Скачков напряжения. От длительного повышенного напряжения такие устройства не защищают. Если у вас в доме наблюдается повышенное или пониженное напряжение, эксперты рекомендуют отдать предпочтение стабилизаторам. В России частота сети равна 50 Гц, однако зачастую в ней присутствуют высокочастотные гармоники. Фильтр с функцией подавления помех устраняет их.

Наличие выключателя

Сетевой фильтр с индивидуальным выключателем для каждой розетки

На корпусе фильтра обязательно присутствует выключатель в виде тумблера. Он позволяет отключить устройство без выдергивания вилки из розетки. Выключатель может быть общим, то есть отключающий все подключенные приборы. На более дорогих сетевых фильтрах предусмотрены индивидуальные выключатели для каждой розетки.

Длина шнура питания

Сетевые фильтры могут быть оснащены кабелем длиной от 1,5 до 10 метров. Выбирать модель следует, исходя из целей использования. Для подключения переносной техники, например, строительного инструмента, стоит отдать предпочтение сетевым фильтрам с длинным кабелем. Такой аппарат заменит удлинитель и защитит технику При подключении компьютерной техники обычно достаточно минимальной длины шнура.

Дополнительные функции и особенности

В качестве дополнительной функции большинство сетевых фильтров снабжены световым индикатором, часто он встроен в кнопку включения. Горящая лампочка говорит о включении аппарата. Пилоты с большим количеством розеток зачастую снабжаются креплением для проводов. Оно защищает от спутывания большого количества шнуров и их залома.

В некоторых случаях, например, при подключении компьютерной техники, фильтр удобно расположить не на полу, а закрепить на стене или мебели. Для этого на корпусе некоторых приборов предусмотрены специальные петли. Современные сетевые фильтры могут быть оснащены не только стандартными розетками, но и usb-портами для зарядки гаджетов напрямую. В этом случае гаджеты можно подключить к сети напрямую, без адаптера питания.

Xiaomi Mi Power Strip 3 sockets

Изделие самого быстрорастущего китайского бренда ориентировано на максимальную безопасность использования. У фильтра есть шторки мест установки штырей розетки. Случайно коснуться контактов просто невозможно. Предлагается функция дифференциальной защиты. Это означает, что при повреждении проводки или детектировании неисправности подключенного прибора фильтр отключится автоматически.

Заявлена пожаробезопасность при температуре корпуса до 750 градусов Цельсий. Для удобства пользователя предлагается 3 порта USB для зарядки гаджетов или подключения устройств с низковольтным питанием. Кроме этого, аппарат достаточно универсальный, может работать с тремя типами вилок.

универсальность;
надежность;
продуманная безопасность;
порты низкого напряжения.

вилки не фиксируются утапливанием;
порты низкого напряжения не поддерживают режим быстрой зарядки;
индикатора включения нет;
близко расположенные розетки.

Xiaomi Mi Power Strip 3 sockets на Яндекс Маркете

Лучшие фильтры для бытовой техники

Выбирать фильтр для домашней техники стоит, учитывая различные факторы. В первую очередь нужно заранее узнать, на какие приборы он будет подключен. Мелкие бытовые приборы и мощные устройства не могут защищаться фильтром одного вида. Также следует выбирать приборы от зарекомендовавших себя производителей

При покупке нужно обращать внимание и на маркировку – например, обозначение CE говорит о том, что это устройство является проверенным и качественным

Как выбрать для холодильника

Основные критерии выбора:

мощность, которую фильтр выдерживает;
количество и тип розеток;
наличие заземляющих контактов;
конструктивные особенности;
длина кабеля;
внешний вид устройства и дизайн.

Нагрузка важнейший параметр выбора. Перед покупкой внимательно изучают паспорт холодильника, и только потом покупают прибор.

Как выбрать для телевизора

Устройство для телевизора гарантирует бесперебойную работу без помех и импульсных перенапряжений. Для недорогих телевизоров достаточно будет приобрести фильтр в 250 В. Для ЖК телевизоров можно дополнительно установить стабилизаторы, подобранные под напряжение розетки.

Для бесперебойника

Подключать ИБП (источник бесперебойного питания) можно через сетевой фильтр. Он позволит снизить нагрузку на бесперебойник.

Сетевой фильтр нельзя располагать между ИБП и нагрузкой, так как батарея в этом случае будет разряжаться быстрее.

Зачем нужен сетевой фильтр с заземлением для стиральной машины

Сетевой фильтр для стиральной машины устроен таким образом, что гасит любые частоты кроме 50 Гц. Большой скачок напряжения может вывести стиральную машину из строя. Избыточные токи, которые могут возникнуть, сбрасывает на заземление. Стиральную машину, как и другое мощное оборудование, нужно подключать через отдельно.

Что делает сетевой фильтр

Качество напряжения в домашней проводке

На бытовой электрической розетке написано, что она создана для сети 220 вольт 50 герц. Стоит ли безоговорочно верить этим цифрам?

Даже основной документ электриков — ПУЭ допускает отклонение этой величины по амплитуде до ±10% от номинала, то есть от 198 и до 242 вольт, что считается нормой. В реальной же жизни напряжение может колебаться в значительно больших пределах. Причем, обещанную нормативами идеальную гармонику синусоиды очень часто нарушают различные высокочастотные помехи.

Они появляются от проникновения в сеть в/ч сигналов помех из различных источников в результате коммутаций множества аппаратов в схеме питания, возникновения апериодических составляющих, разрядов перенапряжений на высоковольтной стороне трансформаторной подстанции и по многим другим причинам.

Синусоида искаженной формы от высокочастотной помехи не влияет на работу резистивных нагрузок с тэнами, лампами накаливания. Она в большинстве случаев допустима для обеспечения вращения простых электродвигателей, но вредна при эксплуатации компьютеров, телевизоров, устройств сложной электроники. Им нужна надежная защита от помех питания.

Назначение фильтров

Появление подобных в/ч помех невозможно предвидеть, а потребителям остается только устранять их автоматическими устройствами. Полностью исправить форму искаженной синусоиды может только специальный стабилизатор напряжения.

Сетевой фильтр не обладает такими возможностями. Он создается с задачей — пропустить через себя искаженную высокочастотной помехой гармонику так, чтобы на выходе максимально отсеять высокочастотные помехи и сгладить ее форму до приемлемого состояния. Причем амплитуду напряжения он регулировать не может.

Эту его особенность необходимо хорошо представлять перед тем, как пойти в магазин чтобы купить фильтр сетевой для своего компьютера и подключить по следующей схеме.

Сетевой компьютер для выполнения ответственной работы подключают со схемой резервирования питания.

На картинке видно, что обычно сетевой фильтр используется в качестве первого каскада сглаживания пульсаций при передаче электроэнергии от розетки к источнику бесперебойного питания и неответственному периферийному оборудованию, например, принтеру. Качественное напряжение на системный блок и монитор компьютера обеспечивает ИБП.

Эту особенность важно представлять и в том случае, когда вы создаёте проводные и беспроводные сети для своей квартиры

Как правильно сделать выбор

Выбор сетевого фильтра, по мнению специалистов, надо начинать с внешнего осмотра. На нем должна быть обязательная кнопка, которая позволяет сделать сетевое отключение принудительно. Сетевой фильтр — устройство, в котором имеет значение количество гнезд питания электрооборудования, это зависит от производителя изделий, обычно один фильтр питает несколько приборов разной мощности.

Правильный выбор основывается на сопровождающих изделие документах, в них отражена вся необходимая для покупателя информация. В паспорте должны быть указаны все функции, которыми обладает фильтр от производителя

Обратите внимание на значение величины импульсной нагрузки, оно указывает на способность фильтра выдерживать ощутимые перепады напряжения в сети. Некоторые модели сетевых фильтров могут выдерживать влияние атмосферных разрядов на источник питания

Сетевые фильтры для офисов

Для бытовых потребителей электрической энергии предлагается стандартная длина шнура питания устройства — 1,8 м, но есть и другие варианты питающего фильтр кабеля — 5 м. Наличие разного количества предохранителей в устройстве (но не менее трех) должны гарантировать защиту от разного вида помех. Если на устройстве нет светодиодной кнопки, то это простой удлинитель.

Как выбрать сетевой фильтр для компьютера

Сейчас в каждой семье в городах есть компьютер, для них разработаны фильтры, которые выполняют защитную функцию компьютерного оборудования от перепадов напряжения и высоких частот в сети. Пользователи часто визуально могут спутать фильтр с другим устройством — ИБП, но фильтр функционально защищает ПК от перенапряжения, он не выполняет поддержку электроснабжения в случае отключения сети, как ИБП.

Сетевые фильтры для ПК

Сетевой фильтр нужен для обеспечения фильтрации сетевого напряжения для компьютера, он решает следующие задачи:

контроль проходящих через него импульсов, которые могут вызвать автоматическую перезагрузку ПК без сохранения данных на мониторе;
обеспечение сглаживания высокочастотных импульсов, которые возникают при одновременном включении мощных потребителей.

Специалисты для защиты собственной компьютерной техники рекомендуют изделие компании АРС, это устройство отлично подходит для домашнего применения, а также в небольших офисах.

Модель Surge Arrest Essential

Модель имеет пять розеток, считается недорогой. По основным параметрам характеристик устройство среднее. Рекомендуется подключать через этот фильтр телефонное оборудование, факс, ПК. Длина кабеля — 1,8 м.

Производители предлагают и более качественную защиту — это модель Pilot X-Pro, которая является более устойчивой к нагрузке при высокой частоте скачков напряжения. Фильтр этой модели по данным паспорта поглощает до 650 Дж, превращая их в энергию тепла.

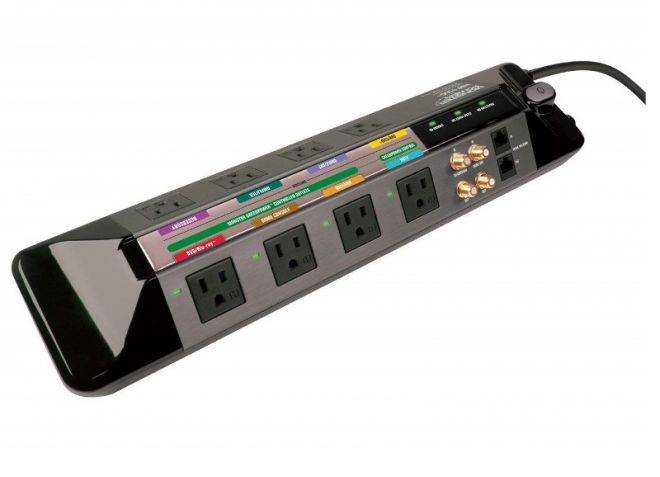

Выбор фильтра для ЖК-телевизора

Защита домашнего кинотеатра, а также другой видеоаппаратуры выполняет сетевой фильтр для телевизора, который должен гарантировано защищать оборудование от помех и перепадов напряжений. Специальные фильтры для телевизоров имеют автоматическое отключение, когда происходит короткое замыкание в сети. Эксперты рекомендуют для этих целей модель фильтра APC PMF83VT-RS, который представлен на фото:

Вариация сетевого фильтра

Эта модель стоит около 3 тысяч рублей, имеет коаксиальный вход, индикатор, максимальный ток нагрузки до 10 ампер, мощность 2,3 кВт, напряжение 230 вольт, имеет 8 розеток с заземлением, длина кабеля — 200 см, расположение розеток двухстороннее, имеет защиту для телевизионного сигнала. Каждая розетка может быть принудительно включена или выключена, есть общий выключатель розеток. Какой выбрать сетевой фильтр — этот вопрос всегда стоит перед обывателем из-за стоимости устройств.

Есть более дешевый вариант фильтра для телевизора, который стоит 1 тысячу рублей, это MOST Elite ERG, на фото:

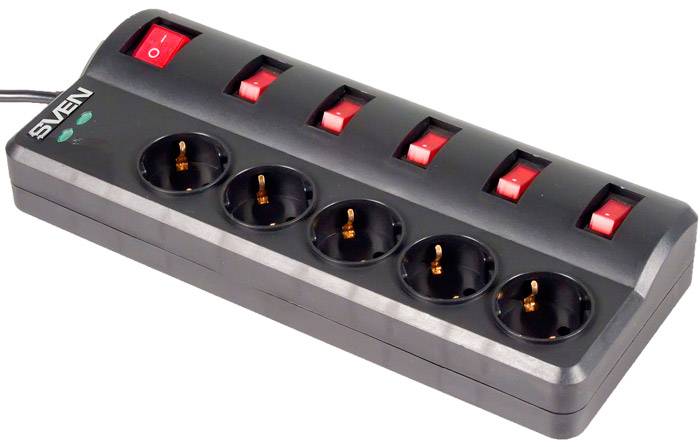

Сетевой фильтр с включением для каждой розетки

Параметры характеристик этого фильтра такие же, как в модели APC PMF83VT-RS, но он имеет всего пять розеток.

Разновидности фильтров

Специалисты различают сетевые фильтры по трем категориям, которые определяются по уровню их защиты, а именно:

базовый вариант, эфирная защита — маркируется Essential, рекомендуется для домашнего оборудования: микроволновка, бытовое оборудование (пылесос, утюг, другие приборы);
универсальный фильтр — маркировка в паспорте Home/Office, рекомендуется для компьютерного оборудования, современных ЖК-телевизоров;
фильтр категории Performance, рекомендуется для работы с чувствительным к сетевому напряжению оборудованием, имеет достаточно высокую стоимость.

Как выбрать сетевой фильтр

Длина провода . В продаже встречаются удлинители с длиной сетевого шнура от 1 до 50 м. Не стоит гнаться за большой длиной, в тесной квартире для подключения компьютера, принтера и телефона хватит устройства с проводом 1,5-2,0 м. А вот когда электрическая розетка расположена вдали от аппаратуры, то выбор делается в пользу удлиненных версий (10-50 м).

Розетки 220 В . Перед походом в магазин необходимо посчитать, сколько потребителей электроэнергии будут одновременно подключены к сетевому фильтру. К полученной сумме следует добавить 1-2 запасных гнезда. В случае использования колодки для подзарядки смартфонов или пауэрбанка, лучше присмотреться к моделям с USB портами.

USB порты . Наличие разъемов USB позволяет сделать более компактным сетевой фильтр. Отличаются порты показателем номинального тока
Чаще всего на один разъем выделяется 1,0-2,0 А, но при этом стоит обратить внимание и на максимальный суммарный уровень тока. Иногда при подключении нескольких гаджетов резко падает питание на каждом разъеме.

Системы защиты
Сетевой фильтр – это не только удлинитель и разветвитель, но и надежный помощник в борьбе с перепадами напряжения. Многие модели способны защитить приборы от короткого замыкания (КЗ), перегрева, превышения максимальной нагрузки, высокочастотных помех. Очень полезной опцией при наличии в доме маленьких детей будет защита розеток специальными шторками. Если сетевой фильтр планируется выносить на улицу, то предпочтение лучше отдать изделиям во влагозащищенном исполнении.

Мощность . У каждого сетевого фильтра имеется ограничение по суммарной мощности, которую потребляют подключенные приборы. Она колеблется в пределах 2,0-3,0 кВт. Превышение указанного в паспорте порога в лучшем случае приведет к срабатыванию автоматического предохранителя

Поэтому специалисты рекомендуют с осторожностью подключать к колодке мощные электроприборы, например, обогреватели, утюги, чайники или стиральные машины.

Оснащение. Сетевые фильтры имеют разное оснащение, начиная от обычных розеток и заканчивая опцией управления через Wi-Fi

Самые простые устройства, состоящие из провода, розеток и выключателя подойдут тем пользователям, которые ищут удлинитель. Современным пользователям требуются не только розетки, но и порты USB, слоты для аккумуляторов, а также надежная защита всех подключенных приборов. А наиболее продвинутые пользователи выбирают сетевые фильтры, которыми можно управлять через интернет.

В наш обзор попали 15 лучших сетевых фильтров. Все они прошли испытание в нашей стране и получили от экспертов и пользователей положительные оценки.

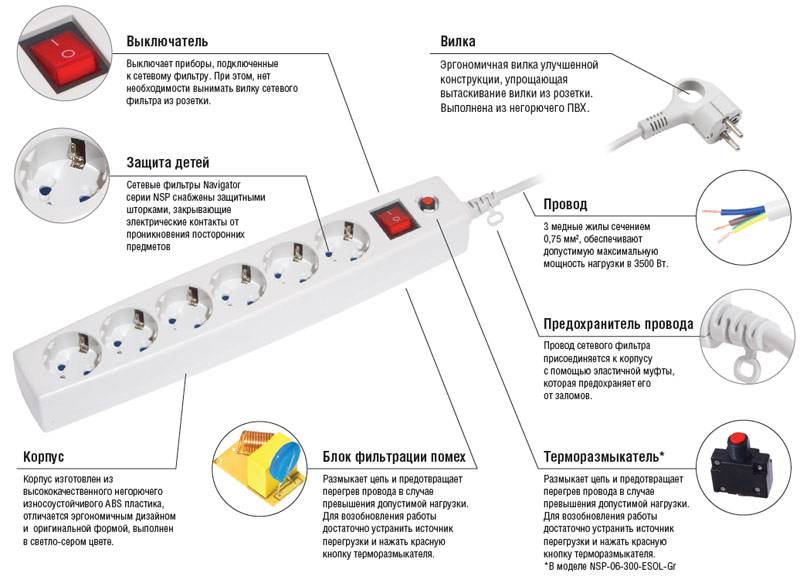

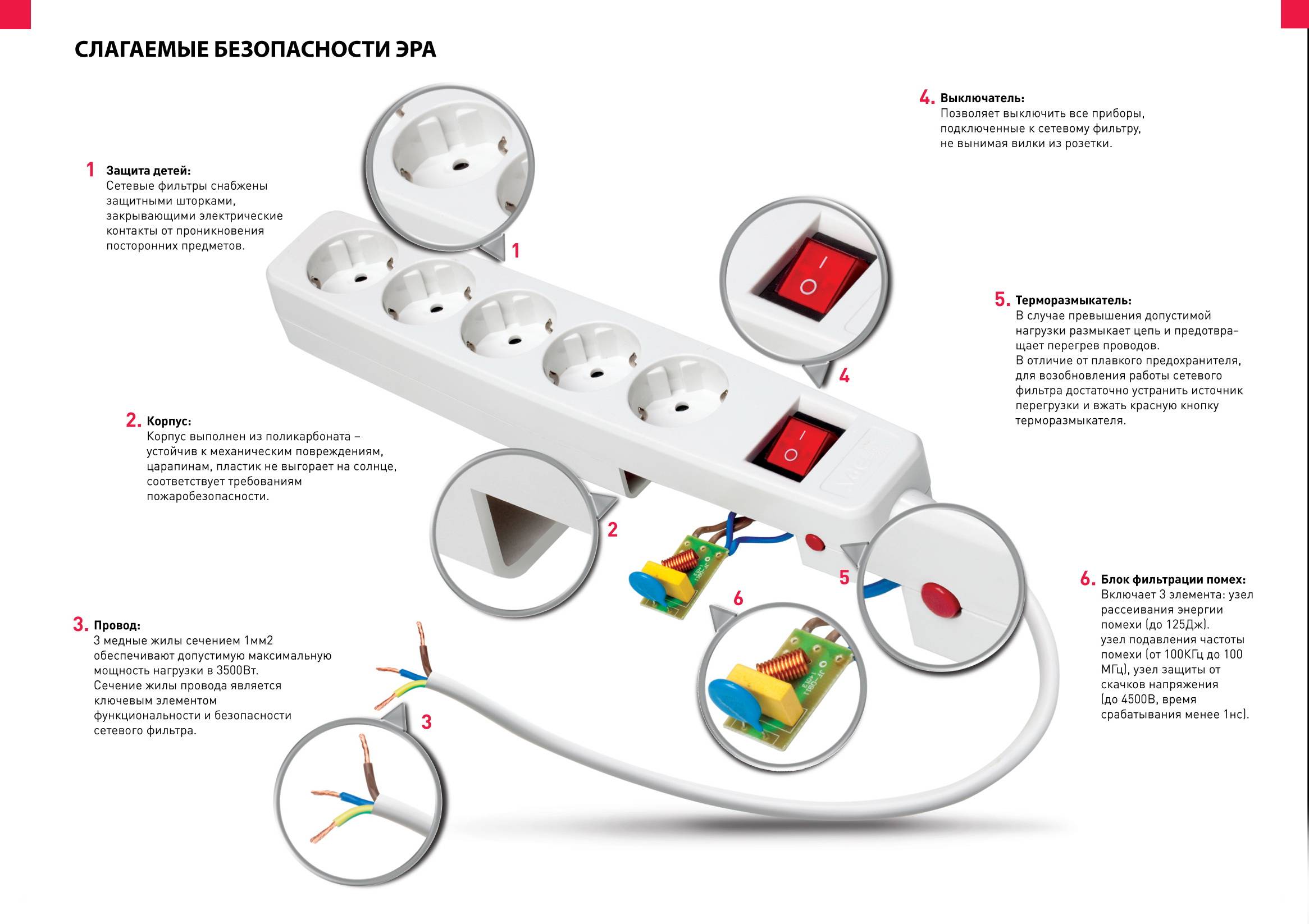

Конструктивные особенности

Основные элементы современного качественного сетевого фильтра:

Вилка из негорючего ПВХ. В современных устройствах применяют эргономичные вилки улучшенной конструкции, которая обеспечивает простое вытаскивание из розетки.
Провод из трех изолированных медных жил в общей оболочки. На месте присоединения провода к корпусу предусмотрена эластичная муфта, которая предохраняет кабель от заломов. Длина провода – 1,5, 1,8, 3,0, 4,0, 5,0, 10,0 м.
Корпус. Выполнен из износоустойчивого ABS пластика. Выполняется в белом, светло-сером, сером цветах. В корпусе расположены блоки фильтрации помех, выключатель, терморазмыкатель. Отверстия розеток могут оснащаться защитными шторками, которые предотвращают попадание в них грязи. Защитные шторки также мешают маленьким детям прикоснуться к токоведущим частям.

Виды выключателей:

Общие. Отключают от питания сразу все розетки устройства. Этот вариант встречается чаще всего.
Индивидуальные. Отключают отдельные розетки.
Пульты ДУ. СФ с пультами дистанционного управления встречаются редко и стоят довольно дорого. Удобны для людей с ограниченными физическими возможностями.

Дополнительно в конструкции может присутствовать световой индикатор, чаще всего соединенный с выключателем. Сигнализирует о включенном или выключенном состоянии устройства. Некоторые модели оснащены петлями с обратной стороны корпуса, предназначенными для крепления на стену.

Фильтр или стабилизатор

Чтобы выбрать устройство, нужно определиться, какие перед ним будут стоять задачи

Чтобы определить, какой вариант подходит лучше всего, необходимо ознакомиться с положительными и отрицательными сторонами устройств.

Стабилизатор напряжения, в отличие от удлинителя с установленным предохранителем с защитой от скачков напряжения, имеет сложную многоступенчатую систему. Некоторые модели способны в реальном времени показывать входящее напряжение и преобразованное.

Если напряжение постоянно понижается (моргает или тускнеет свет), сетевой фильтр не поможет. Современный удлинитель со встроенным стабилизатором входного напряжения способен не только гасить высокие скачки, но и поднимать заметную просадку.

Устройство достаточной мощности можно поставить на весь дом и тем самым обезопасить все электроприборы. В случае с сетевыми фильтрами это невозможно.

При высоких скачках напряжения стабилизатор выполняет плавное отключение. Такой подход помогает сохранить все элементы защиты. В фильтре все наоборот. При резком скачке гарантированно сгорает предохранитель. В итоге приходиться разбирать корпус и производить замену, либо покупать новое устройство.

Для небольших зарядных устройств или недорогой техники подойдут дешевые сетевые фильтры. Они надежно сработают в экстренной ситуации, а также уберут посторонние шумы. Такой фильтр отлично справляется с высокими скачками. Поэтому его лучше ставить там, где нет просадки электросети.

Сетевой фильтр – разновидности

Современный электрический удлинитель – сетевой фильтр может иметь разный уровень защиты:

Базовая защита . Самый простой вид, фильтры отличаются компактными размерами, малым числом розеток.
Продвинутая защита . Оптимальный вид фильтров по соотношению цена/качество. Безупречно подходят для большинства видов домашних приборов.
Профессиональная защита . Такой сетевой фильтр нужно установить для дорогого электрооборудования, которое чувствительно к малейшим перепадам в сети.

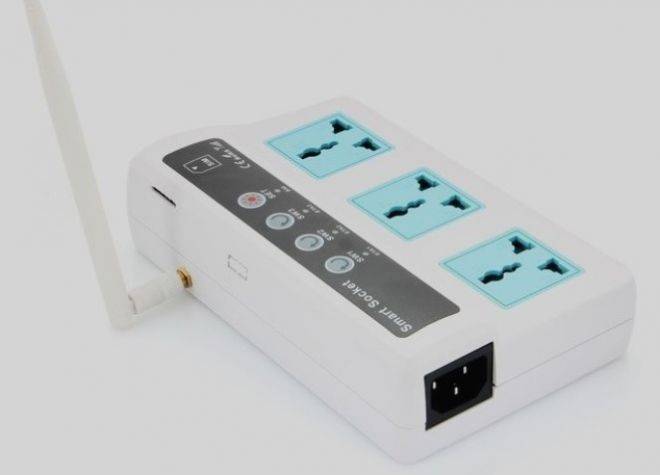

Сетевой фильтр без провода

Программируемый электрический сетевой фильтр с Wi-Fi интерфейсом не нуждается в проводах. Дальность его действия – несколько десятков метров. Управлять энергопотреблением можно через локальную сеть (LAN соединение), посредством Wi-Fi через интернет или посредством мобильной связи (GSM) через SMS сообщения. Настроить фильтр легко с любого компьютера или смартфона. Устройство способно запоминать расписание для розеток, включать/выключать их в зависимости от событий.

Сетевой фильтр без кнопки

Выключать устройство посредством кнопки легче, чем постоянно выдергивать шнур из розетки. Реле встречается двух видов:

Общее – одновременно включает/выключает все розетки.
Индивидуально е – включает/выключает конкретную розетку.
Пульт ДУ — включает/выключает розетки на расстоянии, таким устройством удобно пользоваться, когда сетевой фильтр находится в труднодоступном месте, заслонен другими предметами

Сетевой удлинитель без кнопки выключателя отличается от предыдущих вариантов тем, что все его розетки постоянно находятся во включенном (рабочем) состоянии, пока устройство подключено к сети. Его можно использовать для техники, которая требует непрерывной подачи электропитания – маршрутизатор, холодильник, модем, будильник. Такие фильтры простые, без излишеств, но функции по защите техники выполняют отлично.

Сетевой фильтр с заземлением

Включение фильтра в розетку с заземлением – способ достижения максимальной эффективности его работы. Игнорирование такого требования может привести к сильному удару током. Для техники лучше использовать сетевой фильтр удлинитель, оснащенный розетками с заземлением. В спецификациях такого устройства обозначено «защита трех фаз». На каждую из них впаян варистор. Даже если в проводке используются две фазы, устройство будет фильтровать импульсные скачки. Защита от перегрузки и короткого замыкания, а LC-фильтрs могут функционировать и без заземления.

Сетевой фильтр угловой

Очень удобен угловой сетевой фильтр для подключения большого количества техники. Розетки на нем размещаются не на одной панели, а на смежных – верхней и боковой (к примеру, 4 на одной и 4 на другой). Получается не очень длинное или широкое устройство с большим количеством посадочных гнезд. Можно использовать угловой сетевой фильтр для компьютера, домашнего кинотеатра. Расстояние между розетками на нем большое, что позволяет подключать даже объемные блоки питания для техники.

Оригинальные сетевые фильтры

Отличительная черта этих защитных изделий – не только особенный набор функций, но и высокая степень защиты компьютерной, бытовой и звуковой техники.

SVEN Special Base

Это изделие предназначено для работы с ИБП. Устройство в черном корпусе из негорючего пластика имеет 5 розеток. Длина соединительного кабеля, оканчивающегося вилкой IEC 320, – 50 см. У прибора – тепловой многоразовый предохранитель. Розетки имеют заземляющие контакты. Выключатель отсутствует.

Pilot T

Этот отечественный фильтр для настенных розеток отличается фирменным дизайном. Посередине корпуса расположен общий выключатель. Рядом с ним находятся 2 USB-порта. Первый используется для зарядки гаджетов фирмы Apple, а другой – для остальных мобильных устройств. Сзади устройства Pilot T находится встроенная в корпус штепсельная вилка с заземлением.

Для надежного закрепления устройства на удлинителе или настенной розетке предусмотрены 2 регулируемые по высоте ножки. Токонесущие детали фильтра Pilot T сделаны из биметалла, а корпус – из негорючего ударостойкого пластика.

Power Cube SISN Black

Изделие обладает всеми функциями по защите электроприборов. Устранение импульсов осуществляется отдельно по всем 3 проводам. Изделие подавляет высокочастотные помехи в широком диапазоне. Для защиты детей от удара электротоком на всех розетках предусмотрены шторки, а для закрепления на стене – отверстия.

Сетевой фильтр Power Cube SISN Black

Power Cube SISN имеет средства для самодиагностики и контроля над состоянием защиты. Если устройство подключается ошибочно или к розетке с неисправным заземлением, то срабатывает соответствующий механизм проверки и загорается предупредительный индикатор. Световой сигнал подается также в случае неисправности системы защиты.

Устройство имеет 5 основных и дополнительную розетку для подключения крупногабаритных приборов. Дополнительную защиту обеспечивает выключатель, разрывающий обе цепи, сертифицированная проводка и тепловой предохранитель мгновенного действия. Максимальная мощность нагрузки – 2500 Вт. Устройство суммарно поглощает энергию до 525 Дж. Уровень подавления высокочастотных помех доходит до 20 дБ, а импульсных – до 50 раз.

PS Audio Dectet Power Center

Это профессиональное изделие с 10 розетками предназначено для защиты аудиотехники от всех видов помех. В фильтре предусмотрены 3 изолированные зоны. Благодаря встроенному микропроцессору и комплексной системе защиты PS Audio Power Center оберегает приборы от повышения или понижения напряжения.

Как выбрать сетевой фильтр для бытовой техники
