Сборка и установка люстры: пошаговая инструкция по монтажу своими руками

Проверьте провода люстры

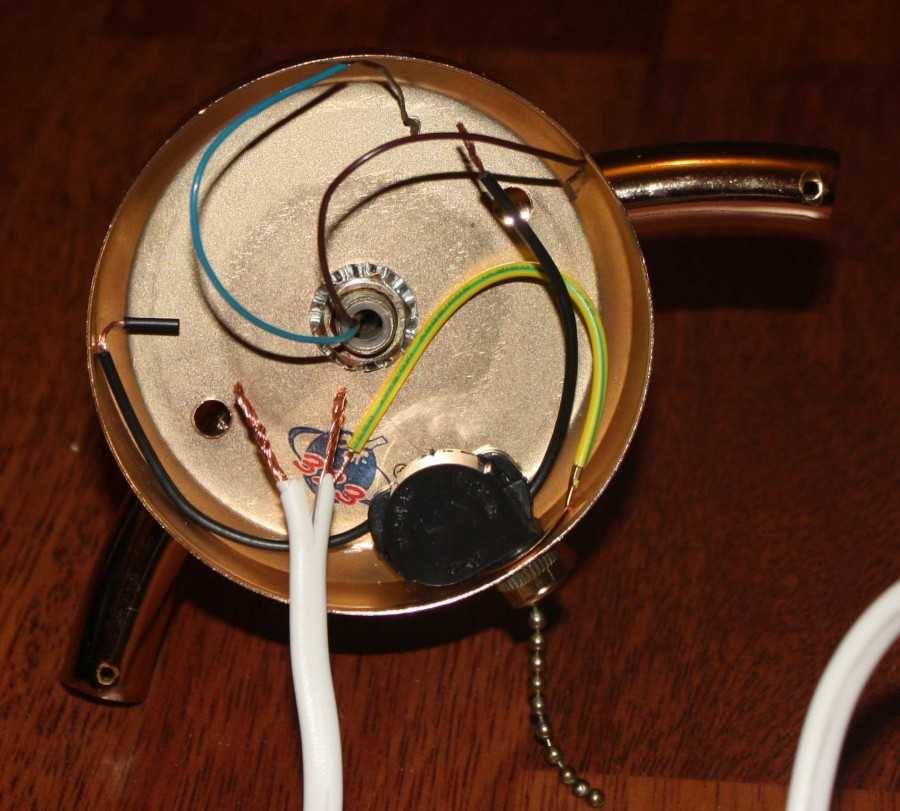

Провода внутри люстры / atcharlotteshouse.com Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

На мультиметре установите режим прозвонки цепи.
В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

Механический монтаж люстры

В зависимости от конструкции двумя способами:

В былые времена для этих целей было принято использовать крюк. Обычно механический элемент монтируется при помощи цементного раствора или штукатурки в специально выполненную нишу. Понятно, что такая методика установки не отличалась слишком большой простотой. Нужно было подождать, пока раствор высохнет, а это занимало подчас продолжительное время.
Вот почему сегодня большинство потолочных люстр устанавливается на специальную скобу, которая крепится на дюбель-гвоздях. Достаточно перфоратором пробить пару отверстий и вставить туда крепеж, чтобы выполнить ту самую операцию, на которую ранее уходили дорогие часы. Единственным исключением из этого правила станет тот случай, когда мы пытаемся приделать новую люстру на место старой, где крепление уже велось на крюк. В этом случае штукатурка наверняка не выдержит сверления. Придется ее отковырять, загрунтовать потолок в этом месте и нанести новый современный раствор быстрого отвердевания. Например, Ремсостав Крепс.

Учимся собирать светодиодную люстру с пультом

Многие не понимают, как собрать люстру с пультом управления, поскольку предлагается много деталей. В этом и кроется сложность этого дела.

Придётся потратить время на сборку конструкции. Обычно надета плёнка на блестящие элементы. Её нужно снять.
После этого всё раскручивается и соединяется с основной конструкцией, вставляются стеклянные элементы со стразами. На завершающем этапе вкручиваются лампочки.
После этого необходимо уделить время приёмнику и контроллеру, но присутствуют разные блоки питания для адекватной работы лампочек.

Для закрепления используется двухсторонний скотч. Как правило, он предлагается вместе с комплектацией, если нет придётся купить отдельно.

Немного теории

Кто-то непременно заметит: опять теория, ну зачем, здесь все и так ясно. Однако, для полного понимания некоторых аспектов, все же давайте коротко остановимся на теоретических особенностях предстоящей работы.

Люстра, это светильник с одной или несколькими лампами, устанавливаемый на потолке. Она может быть простой, а может иметь целый ряд сервисных возможностей: регулировку яркости, раздельное включение ламп и т.д.

В самом общем виде: люстра подсоединяется к электросети через одинарный или многоклавишный выключатель, а в некоторых случаях, через специальное устройство управления.

Способы крепления люстры на потолке

В основном вешают люстры с большой массой, которые не способны выдержать гипсокартонные конструкции. Для них предусмотрен свой вид фиксации. Соответственно, для других изделий используется другой метод.
Люстра может быть подвешена к потолку двумя способами:

при помощи потолочного крюка;
на планку, которая фиксируется непосредственно на потолке.

В первом случае крепление осуществляется так:

в потолке проделывается дыра, диаметр которой совпадает с диаметром крюка;
в дырку вставляется анкер;
анкер закручивается в отверстие.

Анкерные крюки применяются редко. Их монтаж осуществляется очень просто, не требуется разборка. В основном такое крепление используется, если вес изделия составляет от 5 кг.
Второй вариант крепления сегодня применяется более часто, чем первый. Суть заключается в закреплении люстры на планке при помощи шурупов. Есть две категории таких планок:

стандартная: в эту группу входят обычные прямые одиночные планки;
крестообразные: к данной категории относятся конструкции, состоящие из двух прямых планок, перекрещенных между собой.

Монтаж планки осуществляется чуть сложнее, чем крюка. Он будет зависеть от размера планки и ее места крепления. Поэтому, перед началом работы над созданием отверстий, нужно при помощи карандаша отметить места их расположения как можно точнее. Для этого достаточно приложить конструкцию к потолочной поверхности и наметить место будущего крепления.
После этого нужно перфоратором проделать отверстия в намеченных точках. В эти дыры потом надо вставить дюбеля. Крепление планки осуществляется с применением саморезов.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

Лучевой способ — каждый светильник имеет отдельную пару проводов.
Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Как переместить люстру в другую точку потолка

В современном мире очень популярны натяжные потолки. Это, наверное, самый простой способ переместить люстру в любую избранную точку. Материалом может быть как ПВХ, так и обычная ткань. Одновременно это поможет сделать потолок очень ровным. Однако поливинилхлорид сравнительно легко рвется, будучи поврежденным. Крепление ведется на специальные гарпуны или схожие конструкции в специальные профили. Никаких надрезов на подвесном потолке делать нельзя. Поэтому отверстия для крепления люстры должны быть предусмотрены еще на этапе заказа подвесного потолка. При помощи специального оборудования можно доработать и уже натянутое полотно, но устранить существующие прорехи не так-то просто.

Скажем вкратце, что эти отверстия можно каким-то образом задекорировать. И даже повесить в комнате две люстры. При этом обе электрически соединяются параллельно. В таком случае следует убедиться, что проводка выдержит нагрузку. Дело в том, что пусковой ток обыкновенной лампочки Ильича значительно превышает рабочий номинал. Недостаточно будет сложить мощность каждого осветительного прибора для того, чтобы оценить прочность электрической проводки. Более подробно в этом плане нужно смотреть технические данные лампочки. Это не мощность освещения в ваттах, а именно пусковой ток. Умножив его напряжение (220 В), мы получим нужный параметр.

Таким образом, люстры, висящие параллельно, потребляют энергии по крайней мере вдвое больше. Разумно в этом случае купить энергосберегающие лампочки. Пусковой ток также будет выше, нежели номинальный. Поэтому не нужно думать, что энергосберегающие лампочки позволят уменьшить требования к прочности электрической проводки. Тем не менее, этот вопрос можно изучить, а еще мы добавим, что в крейсерском режиме выделение тепла на жилах действительно будет на порядок меньше. Это позволит купить себе в квартиру более мощные водонагреватели, электрические чайники и прочие виды бытовой техники.

Мы рассказали в общих чертах, как проходит , на что нужно обращать внимание при распаковке и выборе прибора, а также указали на некоторые другие возможности, призванные устранить те или иные пожелания покупателя или дефекты дизайна помещения. И потому нам осталось лишь попрощаться

До свиданья!

Если использован двухклавишный выключатель

Немного другой ход действий будет при решении вопроса о светильнике, соединённом с выключателем с двумя клавишами. В этом случае провода от рожков необходимо объединить в 3 группы. Нулевые образуют первую группу. А фазные от всех рожков необходимо разделить на две части.

Тогда при нажатии одной клавиши могут гореть 2 лампочки, другая будет отвечать за оставшиеся 3. А перевод обеих клавиш в активное положение будет предполагать работу всех лампочек. Остаётся только соединить полученные группы и питающий провод. На завершающем этапе монтажа люстры можно приступать к установке плафонов и других декоративных элементов.

Советы по выбору

При покупке осветительных приборов в квартиру важно обращать внимания на основные критерии: размер и стиль. Размер потолочной люстры должен соответствовать размерам комнаты, в которую та будет установлена

Размер потолочной люстры должен соответствовать размерам комнаты, в которую та будет установлена.

Часто бывает, что по сравнению с помещением лампа выглядит несоизмеримо большой по габаритам. Это сказывается на уюте, а также может отражать отсутствие вкуса у хозяина.

Что касается формы и стиля, то они по большей части зависят от стиля окружающего пространства. Если оно выполнено в античном виде, то стоит присмотреться к моделям из дерева.

Такой выбор сделает большой акцент на общей картине дома. Благодаря огромной вариации материалов, из которых изготовлены лампы, создается возможность их покупки под абсолютно любой стиль.

При покупке светильников в ванную комнату необходимо убедиться, что они способны выдержать влагу и попадание капель воды.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

одноклавишным;
и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

подключен к выключателю через отдельную распределительную коробку;
или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Люстра со светодиодами

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Люстра со светодиодами

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Соединение проводки при одноклавишном выключателе

Самой сложной частью монтажа люстры является работа с проводкой. Для простоты ориентирования разные группы проводов отличаются по цвету. А разница вариантов в работе зависит от типа выключателя.

В этом случае схема соединения проводов в люстре простая: сначала снимается верхняя крышка корпуса. Затем провода, идущие от рожков, соединяются в 2 группы в зависимости от цвета. Два провода, через которые электричество поступает в рожки, находится внутри стержня устройства. К ним и подсоединяются собранные группы проводов: фазные к одному проводу, а нулевые к другому.

Чтобы обеспечить изоляцию местам соединения, их плотно скручивают между собой, а затем закрывают специальным коннектором. Завершается работа установкой декоративной крышки, и её фиксация гайкой.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
