Сбор нагрузок на фундамент

Рассчитываем снеговую нагрузку

В зимнее время помимо собственно веса крыши – на фундамент будет оказывать давление и снег. В разных регионах нашей страны средняя величина зимнего среднего покрова варьируется в зависимости от климатических условий. Для уточнения снеговой нагрузки можно воспользоваться специальной картой, составленной на основе климатических наблюдений.

Чтобы выяснить нагрузку на фундамент от снега – умножаем предельную величину снежного покрова на площадь кровли и делим на площадь той части фундамента, на которую будет оказываться нагрузка.

Производим расчет снеговой нагрузки на фундамент в зависимости от региона — таблица

Произведем примерный расчет:

С помощью геометрических формул вычисляем общую площадь кровли. Она составит 72 кв.м.
Для Подмосковья максимальная снеговая нагрузка составит 126 кг на один кв.м.. Умножаем этот показатель на площадь кровли и делим на площадь нагруженной части фундаментного основания. Полученная величина составляет 1134 кг на один кв.м.

Что собой представляет масса здания?

Пример некоторых вычислений веса здания для определения нагрузки на фундамент

Многие проектировщики считают, что для расчета массы здания будет достаточно получить данные о несущих стенах и перекрытиях. На самом деле, все не так просто.

Масса здания – это суммарная масса всех строительных материалов, необходимая для возведения несущих и промежуточных стен, а также способность стен выдерживать массу перекрытий и конструкций крыши с учетом снегового фактора. Поэтому, масса здания – это сумма:

Масс конструкций несущих стен, промежуточных стенок, перегородок и перекрытий.
Массы крыши вместе с кровельными материалами, несущими балками и стопорами, обеспечивающими способность зданию выдерживать резкие порывы ветра.
Вес коммуникаций, труб и канализационных систем, проектируемых и будущих.
Массы строительных материалов и изделий для фундамента, обеспечивающих способность выдерживать грунтовые подвижки и воздействие влаги.
Мебели и бытовой техники (принимается часто 1−5% от массы несущих стен здания).

Таким образом, провести расчет массы самого здания можно только по проекту. Причем, часто сделать это правильно, технически не представляется возможным.

Обычный сбор информации о сооружении тут не поможет, нужно обращаться к услугам производителей, которые предоставят всю информацию о строительных материалах, запроектированных в данном индивидуальном здании. Также возможны ошибки в расчетах, поэтому лучше сразу использовать готовые формулы.

Пример сбора нагрузок на фундаменты

Но хватит теории. Давайте рассмотрим пример сбора нагрузок ленточного и столбчатого фундамента. И начнем мы с нагрузок, действующие на фундамент со стороны строения. Эти рекомендации подойдут и для столбчатых, и для ленточных оснований.

Сбор нагрузок со стороны строения

Выше по тексту уже говорилось, что нагрузки со стороны строения разделяются на:

Конструкционные (вес самого дома).
Эксплуатационные (вес содержимого дома).
Динамические (вес снега на кровли, усилие, передаваемое на конструкцию ветром).

Конструкционные нагрузки считают по объему и удельному весу стройматериала. Например, если вы приобрели для строительства стен 15 кубометров пиломатериала с плотностью 600 кг/м3, то конструкционная нагрузка приблизится к 9 тоннам. Ну а строение, возводимое из 8 тысяч ординарных кирпичей – масса одной штуки – 3,5 килограмма – сгенерирует конструкционную нагрузку в 28 тонн.

В итоге, двускатная крыша с площадью кровли в 60 «квадратов» сгенерирует вес в 0,8 тонны по кровле и 1,2 тонны по каркасу (до двух кубометров пиломатериалов на брус и доски обрешетки). Точные объемы стройматериала можно вычислить по калькулятору кровли – специальной программе, в которую вводят габариты крыши и получают на выходе данные по метражу кровельного покрытия и объему пиломатериалов для каркаса и обрешетки.

Эксплуатационная нагрузка определяется по метражу цокольного и межэтажного перекрытия. По СНИП квадратный метр площади дома можно нагрузить 300-350 килограммами. В итоге, дом площадью в 100 м2 сгенерирует 3,5 тонны эксплуатационной нагрузки.

Динамическую нагрузку считают по площади кровли, умножаемой на массу снега, давящую на квадратный метр крыши. В наших широтах снеговая масса доходит до 180 кг/м3. И в рассматриваемом случае она равняется 10,8 тонны.

Сбор нагрузок со стороны фундамента

Следующий этап сборки нагрузок – определение массы самого фундамента. Зная внешние усилия, генерируемые общей массой строения можно подсчитать объемы ленточного основания и количество опор в столбчатом фундаменте.

Сбор нагрузок на столбчатый фундамент начинается с определения несущей способности одного столба, вычисляемой по площади его подошвы и несущей способности грунта. И если последняя характеристика равняется 2 кг/см2 (это минимальное значение), а площадь подошвы доходит до 1600 см2 (40х40 сантиметров), то один столб удержит не менее 3,2 тонны.

Ну а зная количество столбов и объемы одной опоры (0,4х0,4 (площадь основания) х1,5 (высота)) можно вычислить общий объем фундамента. В нашем случае он равен 5,04 м3. Столбы заливают бетоном, следовательно, вес такого фундамента равен 12,6 тонны (5,04м3 х 2500 кг/м3 (удельный вес бетона)).

Сбор нагрузок на ленточный фундамент начинают с вычисления площади подошвы. Ее определяют по сбору нагрузок со стороны строения и несущей способности грунта. В нашем случае она равна 33225 см2 (66450 кг (вычисленная выше масса дома) / 2 кг/см2).

Но эти данные определяются только по конструкционным характеристикам, а есть еще и эксплуатационные – морозостойкость, влагостойкость, минимальная ширина ленты и прочее. И по этим параметрам при минимальной ширине ленты в 40 сантиметров площадь основания лучше всего вычислить по периметру самого здания. И для дома в 100 м2 (условные габариты 10х10 м) периметр будет равен 40 метрам, а площадь основания 16 м2 (40х0,4).

Зная площадь основания и глубину залегания фундамента можно вычислить объем заливки. И при высоте стены фундамента в 1,5 метра на заливку основания уйдет до 24 м3 раствора. А масса фундамента будет равна 60 тоннам (24м3 объема умножаем на 2500 кг/м3 плотности железобетона)

Описание и порядок расчета нагрузки на фундамент

При сборе нагрузок на фундамент (общем и обязательном этапе расчет вне зависимости от типа основания) последовательно определяются и суммируются:

Постоянная нагрузка от стен – в простейшем приближении высота стен (включая внутренние) умножается на их длину и толщину. Далее полученная величина умножается на удельный вес основного материала, взятого из таблиц или технического паспорта. Минимальную нагрузку (от 300 кгс/м3) имеют каркасные стены, низкую (≈600 кгс/м3) – газобетон или дерево, высокую (1200) – шлакоблок и пустотелая керамика, максимальную (1800) конструкции из полнотелого кирпича или камня. Размером окон при простых расчетах как правило пренебрегают, вес утеплителя или фасадных систем, наоборот, следует учесть.
Нагрузка от пола и перекрытий. В расчет принимаются любые опирающиеся на стены конструкции, включая полы первого этажа, перекрытия между этажами, жилой мансардой или чердаком. Их площадь обычно совпадает с размерами дома, для получения нагрузки объем перекрытий умножается на их удельный вес (100-200 кгс/м3 для деревянных разновидностей с разной плотностью, 200-300 – цокольные утепленные полы из дерева, 500 – стандартные ж/б конструкции).
Кровельная нагрузка, определяемая исходя из веса материала и типа конструкции крыши. Эту величину стоит рассчитывать с помощью онлайн-калькуляторов, определить точную площадь проекционных линий и длину опорных участков при сложной конфигурации кровли могут только специалисты. При отсутствии такой возможности площадь кровли просто умножают на удельных вес ее материала (20-30 кгс/м2 у всех кровель из облегченной стали, 40-50 – шифера, 30-50 – рубероида и мягкой кровли, 60-80 – керамической или композитной черепицы).
Снеговая нагрузка на крышу дома – усредненная табличная величина, выбираемая с учетом региона проживания и умножаемая на опорную площадь кровли. Последняя получается путем деления всей площади кровли на площадь опорных скатов. Проще всего снеговая нагрузка высчитывается для плоских кровель – вес снежного покрова на горизонтальной плоскости (от 80 до 560 кг/м2) просто умножается на их площадь.
Другие временные нагрузки (ветровая, сейсмическая, вес печей, мебели и проживающих людей). При упрощенном варианте эксплуатационная нагрузка на перекрытия в жилых этажах принимается равной 195 кг/м2.

Подробный перечень правил и рекомендаций при расчете нагрузок на основания приведен с СП 20.13330 (замена действующего, но частично устаревшего СНиП 2.01.07-85).

Ветровой нагрузкой при упрощенном общем сборе пренебрегают за исключением расчета домов с высокой парусностью (а именно – при расчете легких каркасников на высоких свайных фундаментах в регионах с сильными ветрами).

Дальнейшие действия зависят от типа фундамента. При необходимости определения минимальной площади основания (актуальной при заложении ленты или расчете сечения опор с ростверком) стоит использовать формулу:

S>(Yн×F)/Yc×R0),

Где S – оптимальная площадь основания, м2
F – общая нагрузка на основание (к весу дома и дополнительным нагрузкам добавляется вес самого фундамента).
Yн – коэффициент надежности, 1,1-1,3
Yc- коэффициент условий работы, зависящий от типа грунта, длины и жесткости здания.

Для определения веса фундамента нужно знать удельный вес его материала основы (2500 кг/м3 для любых армированных конструкций из бетона), глубину заложения (выбирается исходя из условий на участке), высоту поднятия над нулевой отметкой (в пределах 10-30 см) и ширину (не менее толщины стен с учетом толщины фасадных систем с утеплителем или без него).

Необходимость проведения и его условия

Подсчет необходим для выявления создаваемой нагрузки на 1 кв.м. грунта в соответствии с допустимыми показателями.

Грамотный сбор нагрузок — залог надежности основания

Успешная реализация названного мероприятия предусматривает необходимый учет следующих параметров:

условия климата;
тип почвы и его особенности;
границы грунтовых вод;
конструктивные особенности здания и количество используемого материала;
планировку сооружения и вид кровельной системы.

С учетом всех перечисленных характеристик расчет основания и проверка соответствия выполняется после утверждения проекта сооружения.

УКАЗАНИЯ ПО ПРОЕКТИРОВАНИЮ

103. Фундаменты (основания) копровых площадок
рекомендуется устраивать на уложенных в котлован болванках или мартеновских
козлах, являющихся основанием для разбиваемого скрапа или лома. Общую толщину
слоя болванок и козлов назначают не менее 1 м.

Пустоты между
козлами и болванками заполняют мелким скрапом, затем поверхность слоя
выравнивают. Сверху укладывают стальные плиты (шабот) толщиной не менее 500 мм.

Вокруг
заглубленных шаботов рекомендуется устраивать ограждения в виде железобетонных
подпорных стен с защитой их броневыми плитами от действия ударов кусками
разбиваемого скрапа.

104.
Ориентировочный вес шабота принимают не меньше

(26)

где-
ориентировочный вес шабота в т;

— вес копровой бабы в т;

— высота
падения ее в м.

105. При
грунтах с расчетным сопротивлением основания более 3 кг/см2 болванки
или мартеновские козлы укладывают непосредственно на грунт. При более слабых,
но не водонасыщенных грунтах болванки и козлы укладывают на уплотненную
вибрированием или каким-либо другим путем песчаную подушку толщиной 1 — 2 м, в
зависимости от расчетного сопротивления основания.

106. При водонасыщенных грунтах слабых и средней
прочности и размещения бойной площадки внутри здания или открытой эстакады
вокруг фундамента устраивают ограждение в виде полого железобетонного цилиндра
из бетона марки не ниже 150.

Внутренний
диаметр цилиндра Di принимают не менее

(27)

где — диаметр стальной плиты шабота в м.

Высоту цилиндра
принимают не менее 0,7 среднего диаметра и не более 6 м.

Толщину стенки
цилиндра назначают равной от 200 до 500 мм, в зависимости от диаметра цилиндра.

Стенку цилиндра армируют двойной сеткой; общий
процент армирования принимают не менее 1.

107. Минимальные
расстояния от копровых устройств до промышленных зданий и сооружений (из
условия сохранения в целости строительных конструкций) принимают по табл. .

Таблица
9

Радиус зоны динамического влияния копровой установки в м

№ п/п	Характеристика грунтов	Радиусы зоны динамического влияния копровой установки в т при весе бабы в т
До 3	5	7 и более
1	Скальные и полускальные грунты	15	20	30
2	Крупнообломочные грунты, песчаные грунты сухие, глинистые грунты твердые (в том числе лессовидные грунты)	30	40	60
3	Песчаные грунты влажные и глинистые грунты пластичные	40	60	80
4	Водонасыщенные песчаные и слабые глинистые грунты	50	80	100

Примечание. В случаях возведения
копровых установок на водонасыщенных песчаных и слабых глинистых грунтах,
основания фундаментов копровых цехов и скрапоразделочных баз, располагаемые на
расстояниях, меньших указанных в табл. , рекомендуется искусственно укреплять
(уплотнять тяжелыми трамбовками, вибрацией и т. д.).

Как расчитать общий вес будущего дома

Процесс это достаточно длительный и ответственный. Заметим сразу, что точный вес до килограмма определить невозможно, так как он будет колебаться на 1500-2000 кг даже в зависимости от влажности воздуха, не говоря уже об осадках, удельном весе некоторых материалов. Но примерную тяжесть всей конструкции рассчитывают исходя из нескольких показателей, таких как:

вес одного квадратного метра крыши в зависимости от ее типа, наличия утеплителя, разновидности кровельного покрытия;
цоколь, наличие армирования, дополнительной отделки;
потолок с отделочными материалами, утеплителями, другими компонентами;
наличие лестничных конструкций, которые опираются непосредственно на фундамент;
полы, напольные покрытия, перемычки, которые лежат на основании;
почва, находящаяся выше уровня цоколя (это высчитывается только в некоторых случаях при конструировании сложных строений);
расчет возможного порыва ветра, а также осадков, особенно зимой.

Все эти пункты являются очень важными, их нельзя опускать при создании проекта будущего фундамента, так как ошибка может стать причиной образования трещины или даже разрушения всей конструкции. Рассмотрим подробнее нагрузки, которые оказываются на основание дома.

Удельный вес одного квадратного метра стены. Для облегчения расчетов можно использовать стандартный вес для самых ходовых строений. Например, 1м2 каркасной стены толщиной в 15 сантиметров (наиболее ходовые размеры) будет весить от 45 до 55 килограмм, в зависимости от качества материала, его влажности, других показателей. Стена из соснового бруса будет намного тяжелее, здесь необходимо рассчитывать на 85-105 кг, то же в зависимости от погодных условий, материала. Если речь идет об обычном кирпичном доме, у которого стена 20 сантиметров, сделана из силикатного кирпича, то меньше чем на 280 кг рассчитывать не стоит, если брать максимально – 340 килограмм. Самым тяжелым материалом является железобетонная конструкция. 1 квадратный метр стены в 15 сантиметров будет весить 380-420 килограмм. Выполняя расчет нагрузки на фундамент, нужно брать максимальное значение, чтобы был всегда запас прочности.
Расчет массы перекрытия. Несмотря на то, что потолок кажется достаточно легким, состоит в основном из дерева (или тонкого слоя бетона), утеплителя, его вес иногда бывает намного больше стен. К примеру, 1 квадратный метр чердачного перекрытия с деревянными балками и утеплительным материалом плотностью около 220 кг/м2 будет весить около 120 кг, а вот точно такое же перекрытие, только цокольное будет иметь массу не более 170 кг. Наиболее увесистым будет железобетон – 500 кг. То есть, при расчете нагрузки на основание сооружения обязательно учитывать эту особенность.
Кровля. Она также может оказывать неслабое давление, даже самая легкая листовая сталь дает нагрузку в 35 кг/1 квадратный метр. Наиболее увесистой является гончарная черепица (85 кг).

Это самые важные показатели, которые берутся при расчете общей массы, которая будет давить на цоколь помещения. Но они далеко не последние. Кроме них есть еще субъективные факторы нагрузки, которые нужно брать для расчета предельно допустимого давления. Рассмотрим их подробнее.

Снежная масса. Здесь берется коэффициент в зависимости от географического положения данного строения. Для умеренной климатической зоны в России принято добавлять 120 кг/м2 кровли, а вот в северных регионах не менее как 190 кг/м2. Конечно же, лучше брать с запасом.
Ветер. Он давит не сильно, но тонны 4-5 на дом общей площадью в 60 квадратов добавить нужно, причем это далеко не предел. На 1 метр может добавляться до 45 килограмм, при угле ската в 45 градусов и ветре 25 м/с. Если угол больше, ветер сильнее, нагрузка на фундамент может вырастать до 65 кг.
Относительная влажность. Это незначительный фактор, но учитывать его надо. При нахождении кирпичного сооружения в среде с влажностью 65 и 90% разница может составлять около 2 тонн на стандартном строении в 65 квадратов.

Сбор нагрузок на фундаменты, пример которых мы рассмотрели, является полным, но к нему нужно добавить 20% на возможные погрешности или особенности климатической зоны. Тогда можно считать процесс подсчета наземной части завершенным.

Определение удельной нагрузки на 1 кв.м. почвы

В завершение находим сумму всех выполненных результатов, не забывая вычислить допустимую нагрузку на фундамент. Вместе с этим стоит учитывать, что давление, создаваемое стенами с кровельной системой на опору, будет выше своих рядом расположенных собратьев.

Посмотрите видео, как провести полный расчет давления на основание дома.

Фиксированный показатель сопротивляемости почвы вычисляем по таблицам, указанных в СНиП 2.02.01-83 и описываемых правила изготовления фундаментов зданий и построек.

Находим сумму масс, создаваемых всеми элементами сооружения, в том числе и основания: 800 + 2399,04 + 7 000 + 4 200 + 2 000 = 16 399,04 = 16,5 т/кв.м.
Определяем показатель сопротивляемости почвы, для супесей с коэффициентом пористости 0,7 составляет 17,5 т/ кв.м.

Из полученных расчетов можно сделать вывод о том, что давление, создаваемое выбранной для примера постройкой, располагается в рамках допустимой границы.

Расчет фундамента на естественном основании по деформациям

Строения в процессе эксплуатации деформируются, и причиной этому могут быть вертикальные деформации оснований, на которых они построены. Такие деформации разделяют на осадки и просадки.

Схема внецентренно нагруженного свайного фундамента.

Коренное изменение сложившегося строения грунта называют просадкой. Причиной просадки может быть уплотнение почвы при замачивании. Рыхлый грунт может уплотниться при сотрясении. Иногда он начинает выпирать из-под подошвы фундамента. Таких изменений фундаментов по деформациям допускать нельзя. Вероятность их появления необходимо установить до начала строительства.

Если происходит уплотнение прочных грунтов из-за веса строения, в результате чего происходит , такую деформацию оснований называют осадкой. Как правило, в результате осадки в элементах здания трещины не появляются. Если грунт оседает по-разному под каждой из частей здания, это и может явиться причиной появления трещин в отдельных элементах его конструкции.

Причиной неравномерности осадки грунта могут быть:

разница плотностей и как следствие, неодинаковая их сжимаемость;
разное расширение его слоев в результате сезонных промерзаний и оттаиваний;
неодинаковая мощность пластов;
различные нагрузки на грунт со стороны строения, что приводит его к разным напряженным состояниям.

Существуют две причины, из-за которых необходимо выполнять расчет оснований по деформациям. Одной из них являются близко стоящие от строительства сооружения, существенно отличающиеся по весу.

Схема не симметричного свайного фундамента с определением смещенного центра тяжести.

Второй причиной осадки фундаментов могут быть слабые грунты. Это насыпные почвы, рыхлые пески в глинистых типах, находящихся в текучем состоянии, грунты с большим содержанием органических остатков. В таких видах возможна деформация фундамента.

Расчет оснований состоит в проверке выполнения неравенства:

S ≤ f, (2)

где S — расчетная абсолютная величина осадки;
f — предельно допустимая осадка.

Предельные осадки, при которых не выполняется условие (2) могут быть причиной для формирования искусственного основания.

Значение S определяют путем проведения по установленной методике испытаний на сжимаемость в различных местах строительной площадки. В результате находят максимальное Е_max и минимальное Е_min значение модуля сжимаемости.

Основание считается таким, что его осадка мало зависит от сжимаемости, если Е_min = 200 кг/см², иначе необходимо проверить выполнение еще двух условий:

1,8≤ Е_max/Е_min≤ 2,5 (при 200> Е_min ≥ 150 кг/см²);

1,3≤ Е_max/Е_min≤ 1,5 (при 150> Е_min ≥ 75 кг/см²);

Существуют специальные таблицы, по которым определяют абсолютные значения деформации f. Не приводя таблицы, следует указать, что в зависимости от типа стен и отношения длины ленточного фундамента к высоте стены, максимальная осадка f изменяется от 8 до 15 см.

При отношении Е_max/Е_min

Для строительства дома такие сложные расчеты выполнять самостоятельно нецелесообразно. Допущенная по неопытности ошибка может обернуться существенными материальными затратами.

Представьте себе ситуацию, которая иногда встречается в наше время. Приходит человек в строительную компанию и говорит: «Я хочу заказать у вас строительство кирпичного двухэтажного дома с гаражом. Только у меня одно условие. Так как я располагаю небольшим бюджетом, не могли бы вы построить дом без фундамента, его все равно ведь не видно?» Как вы думаете, что ему могут ответить? С вероятностью в 99% ответ будет звучать так: «Извините, но это не возможно, ведь фундамент — это основа любого дома, без которой он просто развалится».

Действительно, фундаменты являются главными конструкциями практически для любого сооружения. И поэтому к ним должны предъявляться особые требования. В частности их подбор нужно производить исключительно по расчету, в котором учитывается будущий вес конструкций, опирающиеся на фундамент. Другими словами, необходимо произвести сбор нагрузок на фундамент.

Данная процедура выполняется согласно СНиП 2.01.07-85* (СП 20.13330.2011) «Актуализированная редакция» .

Общая нагрузка на фундамент складывается из следующих нагрузок:

1. Крыша и кровля.

Сюда входят вес конструкций крыши (стропила, обрешетка, железобетонная плита покрытия и т.д.), вес кровельного «пирога» (утеплитель, профнастил, металлочерепица, ондулин и т.д.), а также снеговая и ветровая нагрузки.

О том, как собирается нагрузка на кровлю, вы также можете найти на данном сайте.

Иногда к этим нагрузкам добавляется временная — вес человека в процессе обслуживания кровли, равная 100 кг/м 2 .

2. Межэтажные перекрытия.

Данный раздел включает вес несущих элементов перекрытия (железобетонные плиты перекрытия, деревянные и металлические балки), вес элементов покрытия пола и отделки (доски, ламинат, линолеум, штукатурка потолка и т.д). Кроме этого, здесь необходимо учитывать временные нагрузки от перегородок, людей, мебели и т.д.

О том, как это делается, вы можете узнать из специальной статьи, где рассмотрены примеры сбора нагрузок на перекрытие.

3. Покрытие.

В том случае, если, например, ваш дом имеет холодный чердак, т.е. комнат для проживания там не предусматривается и утеплитель располагается не в крыше, а над последним этажом, то это нужно учесть в отдельной категории.

Обычно здесь учитывается вес несущих элементов перекрытия и теплоизоляционного материала (минплита, пенополистирол, керамзит и т.д.). Редко к ним прибавляется цементно-песчаная стяжка.

Временная нагрузка для чердачного помещения — 70 кг/м 2 .

4. Подвальное перекрытие.

Если пол первого этажа опирается на стены, то его необходимо учитывать при сборе нагрузок на фундамент. В том случае, если пол устроен по грунту, то он передает нагрузку непосредственно на грунт, а не на фундамент. И, следовательно, его учитывать не нужно.

Данная нагрузка получается суммированием следующих масс: конструкции перекрытия (ж/б плита, балки и т.д.), «пирог» пола (ламинат, паркет, Ц/П стяжка, гидроизоляционные и теплоизоляционные материалы), временные нагрузки (перегородки, люди, мебель и т.д.).

Примечание: для того, чтобы перенести перечисленные выше нагрузки на фундамент необходимо знать грузовую площадь. Грузовая площадь — это нагрузка, которая воспринимается несущими конструкциями. Например, для здания с двумя несущими стенами, расположенными на расстоянии 5 метров друг от друга и, на которые опирается перекрытие, грузовая площадь для каждой стены будет равна 2,5м · 1м = 2,5м 2 . Потом эта цифра умножается на нагрузку, выраженную в кг/м 2 для того, чтобы получить кг или, другими словами, получить тот вес, который должен восприниматься фундаментом. Если же вы хотите получить равномерно распределенную нагрузку (кг/м), то просто разделите эту величину на 1м.

В том же случае, если у вас 4 несущих стены при тех же условиях, то грузовая площадь на стены собирается следующим образом.

Ну, а если дом снабжен внутренними несущими стенами, то необходимо сложить 2 грузовых площади с каждого полупролета. Но об этом в примере ниже.

5. Вертикальные конструкции.

К таким конструкциям относятся несущие стены и колонны, а также, собственно, фундамент.

Далее рассмотрим пример сбора нагрузок на ленточный фундамент.

Расчёт нагрузки на ленточный фундамент

Определение нагрузки на ленточное основание начинается с подсчёта массы самой ленты, для чего используется следующая формула:

Pфл= V × q.Расшифровка формулы:V – объём стен;q – плотность материала основания.

Необходимо произвести суммирование всех типов давления на фундамент, для чего можно воспользоваться следующей формулой: (Pд+Pфл+ Pсн+Pв)/ Sф.

Внимание! Важно, чтобы результат вычислений, выражающийся в удельной нагрузке, был меньше допустимых значений сопротивления почвы. Разница должна составлять порядка 25%, что необходимо для компенсации неточностей

Получение точных сведений, возможно при учёте видов стен, надо определить, какие из них несущие и выполняют функцию удержания перекрытий, лестничных пролётов, стропил. Выявляются самонесущие стены, выполняющие функцию поддержания исключительно собственной массы.

Исходя из этих данных, определяют под какую сторону закладывать стены определённой ширины, с обязательной проверкой допустимых значений.

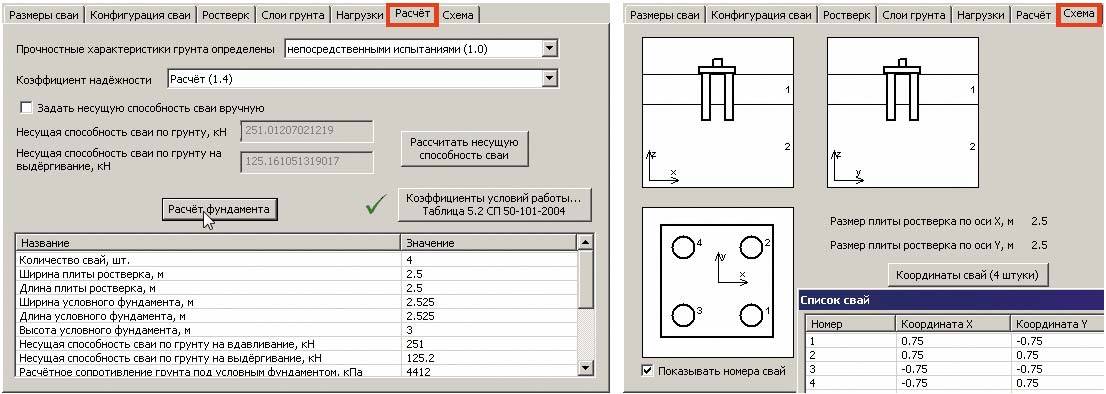

Расчёты нагрузки в программе «APM Civil Engineering»

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

глубина заложения + высота цоколя = высота;
ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения читайте в статье «Какой глубины должен быть фундамент».

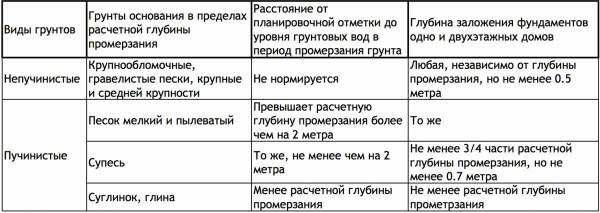

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см) — 132000 см2. Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Корректировка параметров

Если нагрузка, передаваемая через ленточный фундамент, для данных грунтов велика, выхода два: использовать при строительстве более легкие материалы или увеличить ширину ленты.

Изменение материала очень трудоемко: часто изменение одного материала тянет за собой цепочку изменений параметров целого ряда других. В результате расчет массы приходится переделывать. Потому чаще увеличивают толщину ленты в фундаменте. Этим увеличивается уменьшается удельная нагрузка.

Но слишком широкий ленточный фундамент (шире 60 см), особенно глубокого заложения, невыгоден экономически: большой расход материала и трудозатараты. В этом случае необходимо сравнивать стоимость нескольких типов фундамента.

Ширину монолитно-ленточного фундамента подбирают исходя из рассчитанной нагрузки от дома и несущей способности грунтов

Не забудьте после изменения ширины ленты пересчитать ее массу и соответствующим образом откорректировать массу строения.

Сбор нагрузок на фундамент — самая лучшая система расчета
