Саморегулирующийся нагревательный кабель: обзор видов и особенности использования

Критерии выбора

При покупке саморегулирующего нагревательного кабеля необходимо учитывать ряд критериев.

Выделим основные:

1. Стоимость. В зависимости от производителя и конструктивных особенностей цена такой продукции также меняется в широком диапазоне — от шести долларов за метр и выше.
2. Производитель. Выше отмечалось, что изготовлением такой продукции занимаются компании из многих стран — Россия, Дания, Южная Корея, Китай, Германия и другие. Ассортимент изделий достаточно высокий, чтобы сделать выбор.

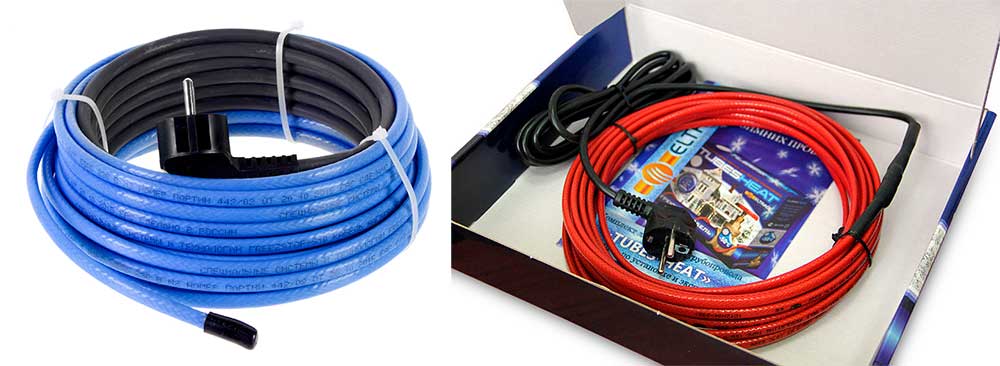

3. Вид. В продаже можно найти кабельную продукцию в комплекте и с возможностью отрезания. Также имеются экранированные варианты и продукция без экрана.
4. Установка. При выборе учитывается место для монтажа — снаружи или внутри трубы. Также имеются универсальные модели, предусматривающие установку в любом месте (без особых требований).
5. Сфера применения. Как правило, саморегулирующиеся проводники используются для обогрева труб, открытых площадок, участков под стяжку или под плитку. Но на этом сфера его применения на ограничивается.
6. Мощность. Параметр меняется в широком диапазоне в зависимости от сферы применения. Диапазон изменения мощности находится между 15 и 13 500 Вт.
7. Напряжение. В основном в продаже имеются саморегулирующие изделия, рассчитанные на напряжение 220 В. В редких случаях выпускаются кабели на 380 В.
8. Длина. В отличие от резистивных версий, саморегулирующие модели можно отрезать. При этом длина может быть от одного метра и более.
9. Регулирование теплоотдачи. В некоторых моделях предусмотрена регулировка уровня отдачи тепла. Ее наличие ведет к общему удорожанию, что необходимо учитывать при покупке.
10. Наличие вилки в комплекте. Здесь возможно несколько вариантов — евро, Schuko или отсутствие вилки.

Учитывая приведенные выше критерии, можно быстро подобрать саморегулирующийся кабель под заданные параметры, требования и сферу применения. При этом помните об изменении цены в широком диапазоне в зависимости от характеристик, типа, производителя и других факторов.

Кабель греющий саморегулирующийся SRL16-2 UV

Фото: pokupki.market.yandex.ru

Кабель саморегулирующийся обогревающий широкого спектра применения для создания систем антиобледенения трубопроводов как промышленного, так и бытового назначения. Используясь для обогрева кровли и водостоков в зимний период, нагревательный кабель также заслужил доверие у пчеловодов и владельцев теплиц. Кабельные системы обогрева на основе нагревательного саморегулирующегося кабеля находят широчайшее применение. Все еще думаете, какой греющий кабель для водопровода лучше? Рекомендуем данный продукт.

Саморегулируемый нагревательный кабель 30 Вт с экраном SRL 30-2 CR

Преимущества:

• Малые габаритные размеры
• Широкие возможности по передаче тепловой энергии
• Широкое использование при подпочвенном обогреве теплиц
• Поддержание постоянной температуры технологических жидкостей
• Подогрев твердеющего бетона
• Защита труб от промерзания

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

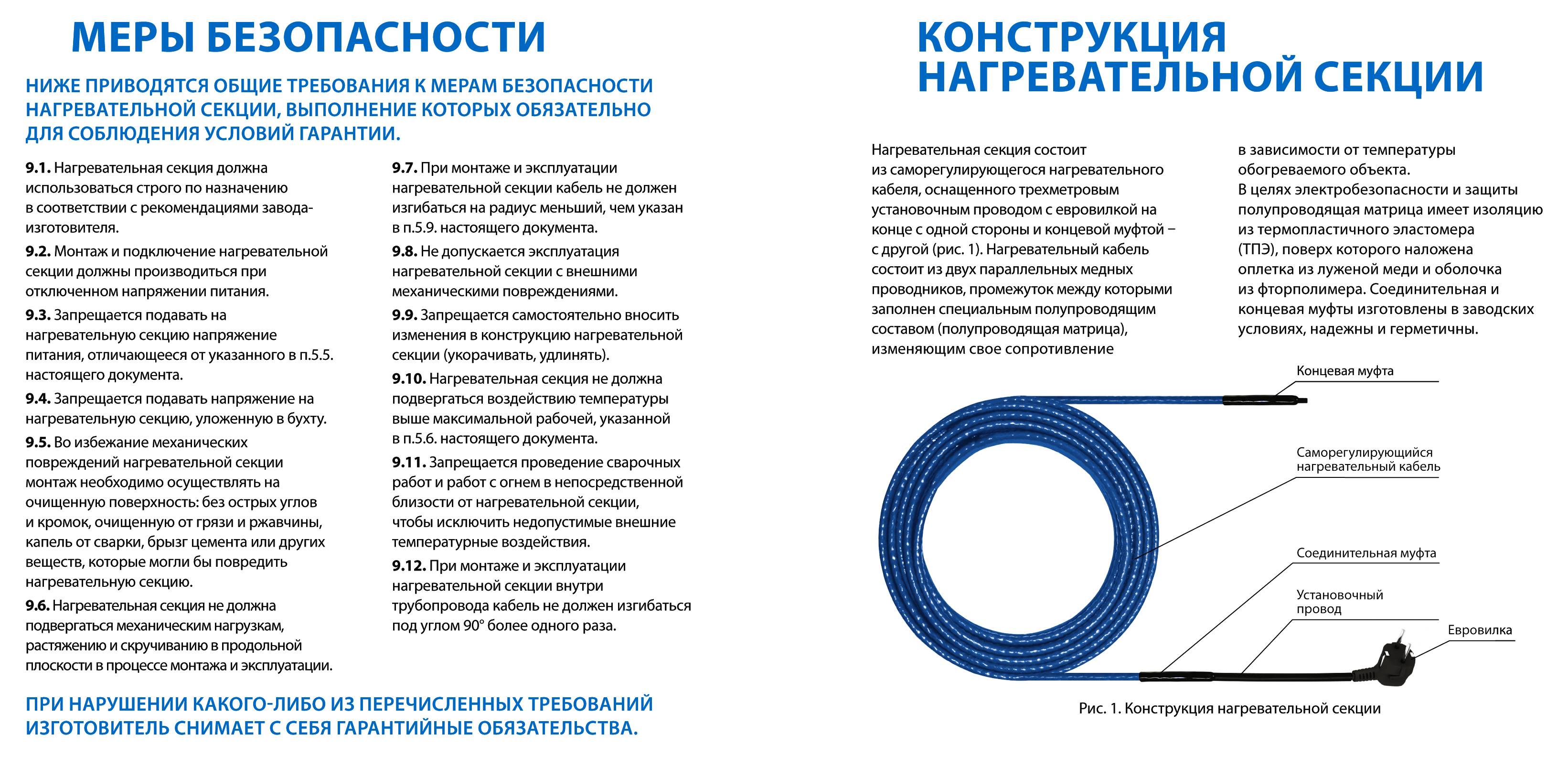

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Кабель нагревательный саморегулирующийся SRL 16-2CR

Фото: pokupki.market.yandex.ru Саморегулирующийся нагревательный кабель SRL 16-2CR имеет номинальную мощность на выходе 16 Вт и предназначен для защиты от замерзания. Уникальность GWS / SRL заключается в том, что он регулирует температуру нагревания, а оболочка CR – полиолефин с экраном из луженой меди – обеспечивает защиту кабеля от повреждений и физических воздействий. Автоматическое изменение температуры нагревания кабеля GWS / SRL 16-2CR зависит от изменения температуры окружающей среды. Технология адаптации кабеля незаменима в любых сферах промышленности и быта.

Кабель нагревательный саморегулирующийся SRL 16-2CR

Преимущества:

• Не подвержен замыканиям
• Легко режется и гнётся
• Обладает повышенной безопасностью
• Оплетка из медных луженых проволок
• Внешняя защитная оболочка
• Защита от замерзания трубопроводов
• Простая установка

Как устроен

Если вы хотя бы немного знакомы с электрическим током, то должны знать, что прохождение электрического тока по любому проводнику, связано с выделением тепла на этом проводнике. Количество выделенного тепла прямо пропорционально электрическому сопротивлению проводника и описывается законом Джоуля-Ленца.

В контексте статьи, для нас в этом законе важно, что чем больше сопротивление проводника, тем больше тепла выделится на нём при прохождении электротока. Именно это физическое свойство легло в основу работы и конструкции резистивного кабеля

Само его название, резистивный, происходит от слово резистор (сопротивление)

Именно это физическое свойство легло в основу работы и конструкции резистивного кабеля. Само его название, резистивный, происходит от слово резистор (сопротивление).

По конструкции резистивный кабель это тонкие металлические жилы, изготовленные из материала с большим электрическим сопротивлением. Жилы очень тонкие. В конструкции кабеля их может быть либо две, это двухжильный резистивный кабель, либо одна, это одножильный резистивный кабель.

Для электрической безопасности, как положено по правилам ПУЭ, жилы кабеля окружены материалом, не пропускающим электричество. Этот диэлектрик называется изоляцией кабеля. Кроме диэлектрических свойств, изоляция резистивного кабеля имеет отличную устойчивость к высоким температурам. Это понятно, так как кабель в нормальном рабочем процессе греется.

Кроме тепла, прохождение электрического тока по проводнику, создает вокруг проводника электромагнитные поля, которые являются помехами в работе многих электрических приборов и от части, вредны для человека. Для снижения влияние этих полей, резистивный греющий кабель, помещают в металлическую оплётку. Она же (оплётка) усиливает механическую защиту тонкой жилы кабеля.

Стоит отметить и это важно, что электрические помехи двухжильного резистивного кабеля, значительно ниже одножильного. Связано это с разнонаправленными магнитными полями двух жил, которые гасят друг друга при работе кабеля

Всю описанную выше конструкцию резистивного кабеля помещают в единую оболочку, которая завершает герметичную конструкцию греющего кабеля( 3, 4 на фото). Изготавливают оболочку из термостойких полимерных материалов.

Обратите внимание, что в конструкции самых дешевых одножильных резистивных кабелей, может не быть металлической оплётки (2). Просто, одна металлическая, чаще стальная, жила покрытая термостойким пластиком

Самый дешевый кабель без экрана продается на отрез и стоит около 100 рублей за метр.

Как монтировать: внутрь или поверх?

Кабели отличаются по способу установки: либо внутрь, либо снаружи трубы. Оба способа одинаково востребованы, но в разных ситуациях.

Так, если диаметр трубы слишком узкий, кабель проще установить поверх трубы. Но если водопровод уже закопан, то монтировать кабель можно только внутрь. Впрочем, у внутреннего монтажа есть некоторые преимущества. Во-первых, меньше риск механических повреждений кабеля. Во-вторых, такой способ монтажа более аккуратный и эстетичный. В-третьих, внутренняя установка обеспечивает небольшую экономию электроэнергии, так как сначала нагревается вода, а не поверхность трубы.

Кабели отличаются по способу установки: либо внутрь, либо снаружи трубы

Впрочем, при внутреннем монтаже есть один, но существенный риск. Далеко не все производители используют безопасную оболочку. Кабель для внутреннего монтажа от сомнительного производителя может негативно влиять на характеристики воды: от изменения вкуса до выделения в воду вредных веществ.

Для обогрева водопровода с питьевой водой необходимо покупать кабели с пищевой оболочкой. Это специальный защитный слой, который исключает контакт воды с кабелем. Такие кабели для обогрева питьевой воды в основном представлены дорогостоящими европейскими моделями, из корейских можно рекомендовать Heatus 13MSH2-CR – дополнительную безопасность обеспечивает прозрачная оболочка, закрывающая надписи на кабеле.

Сфера применения

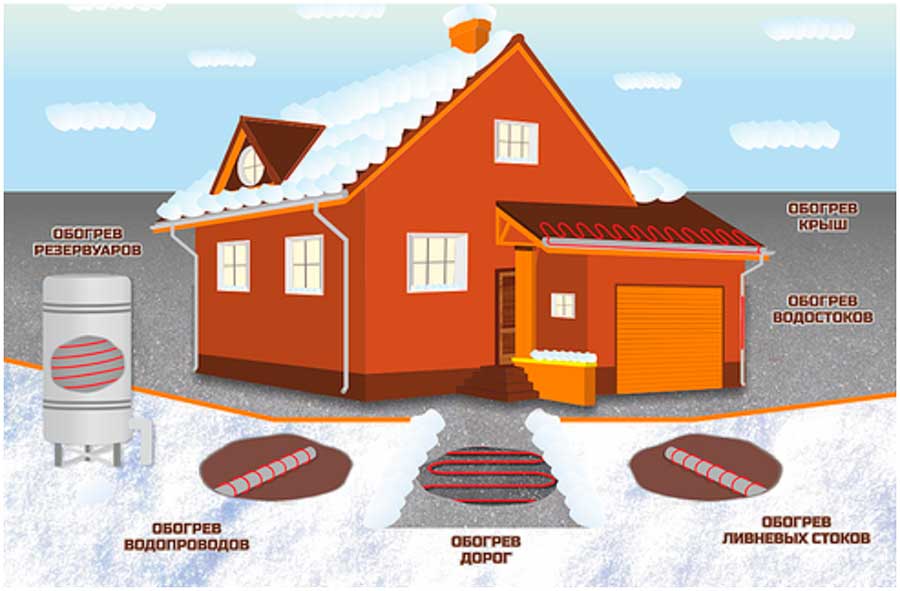

Одна из главных особенностей саморегулирующего кабеля — обширная сфера применения. Он подходит для нагрева карнизов, водопроводов, кровли и водостоков, пола и других участков, где нельзя допустить замерзания воды.

В зависимости от особенностей выделяются следующие сферы применения:

1. Частный сектор. Применяется в объектах для водопровода и канализации во избежание превращения воды в лед и повреждения труб.
2. Коммерческие структуры. Использование в городских сетях или в других организациях для обогрева труб, обустройства систем тушения пожаров.
3. Промышленность. В эту категорию входят специальные нагревающие кабеля, способные работать в более жестких условиях.

Советы по выбору

Выбирая себе саморегулирующийся кабель, не всегда нужно ориентироваться на цену. Нужно учитывать для чего вы его будете использовать и в каких условиях он будет эксплуатироваться. Вот некоторые моменты, которые нужно знать перед покупкой:

• Мощность кабеля. Для обогрева труб снаружи обычно используют кабели 16-30 Вт/м.пог., если кабель будет обогревать трубу изнутри, то 10-15 Вт линейной мощности вполне хватит. Для крыш и водостоков обычно используют самреги мощностью 30-40Вт/м.пог;
• УФ-защитная оболочка. Если кабель будет лежать на открытом солнце и на него будет воздействовать УФ-излучение, то нужно покупать кабель с УФ-защитой;
• Заземляющая оплетка. Саморегулирующиеся кабели продаются как с заземляющей оплеткой (экраном), так и без. Цена кабеля без «земли» примерно в 1,5-2 раза дешевле. Его целесообразно применять для обогрева труб, уходящих в землю, скважин, на крышах. Самое главное – это смуфтовать данный кабель надежной клеевой заделкой, чтобы обеспечить защиту от проникновения воды. Кабель с экраном более безопасен, однако, но значительно дороже, что не всегда оправдано, тем более что саморегулирующаяся нагревательная матрица у них одинаковая. Она определяет долговечность работы кабеля и в этом плане одинаковый по срокам службы кабель будет серьезно отличаться в цене;

Пусковая мощность. При включении любого саморегулирующегося кабеля его потребляемая мощность выше номинальной. У хорошего качественного саморегулирующегося провода мощность возрастает на 20-50%, у низкосортного самрега (как правило китайского производства) пусковая мощность может «взлететь» в разы. Это говорит о нестабильности матрицы и ее недолговечности. Также низкосортный кабель требует более мощные автоматы для запитки;

• Воздушные полости. При покупке необходимо сжать пальцами кабель и провести ими по его длине. Некачественный кабель изготавливается не по стандартам и у него внутри будут нащупываться воздушные полости. Будет ощущение что вешняя оболочка отстает от внутренних частей кабеля. И, наоборот, если в процесс производства отлажен, соблюдена технология, то внешняя оболочка плотно сидит на кабеле, составляет с ним единое целое;
• Толщина. Саморегулирующийся кабель как правило имеют ширину около 1 см и толщину 3-4 мм. На рынках Минска и в Областях продавцы, стараясь привлечь покупателя «красной» ценой, подсовывают китайский кабель. Доходит до того, что его ширина составляет немногим более 0,5 см. При такой толщине площадь выделяемого тепла гораздо ниже и такой самрег гораздо менее эффективен. А если матрица, которая в 2 раза меньше по размеру, выделяет аналогичное тепло, то срок ее работы недолговечен. К тому же есть вероятность что со временем питающие жилы могут замкнуться друг с другом из-за того, что в каких-то местах греющая матрица подплавиться или разрушится.

Что такое саморегулирующий кабель?

Во многих сферах необходимо применение кабельной продукции, реагирующей на окружающую температуру без участия дополнительных датчиков и регуляторов. Именно таким устройством является саморегулирующий кабель.

Он самостоятельно меняет активность подогрева в различных зонах с учетом текущих потребностей. Чем холоднее в месте прокладки, тем больше греется проводник.

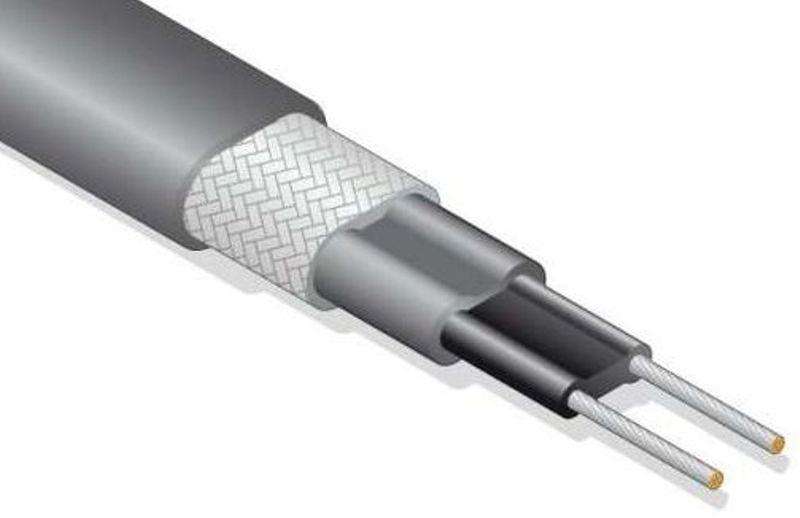

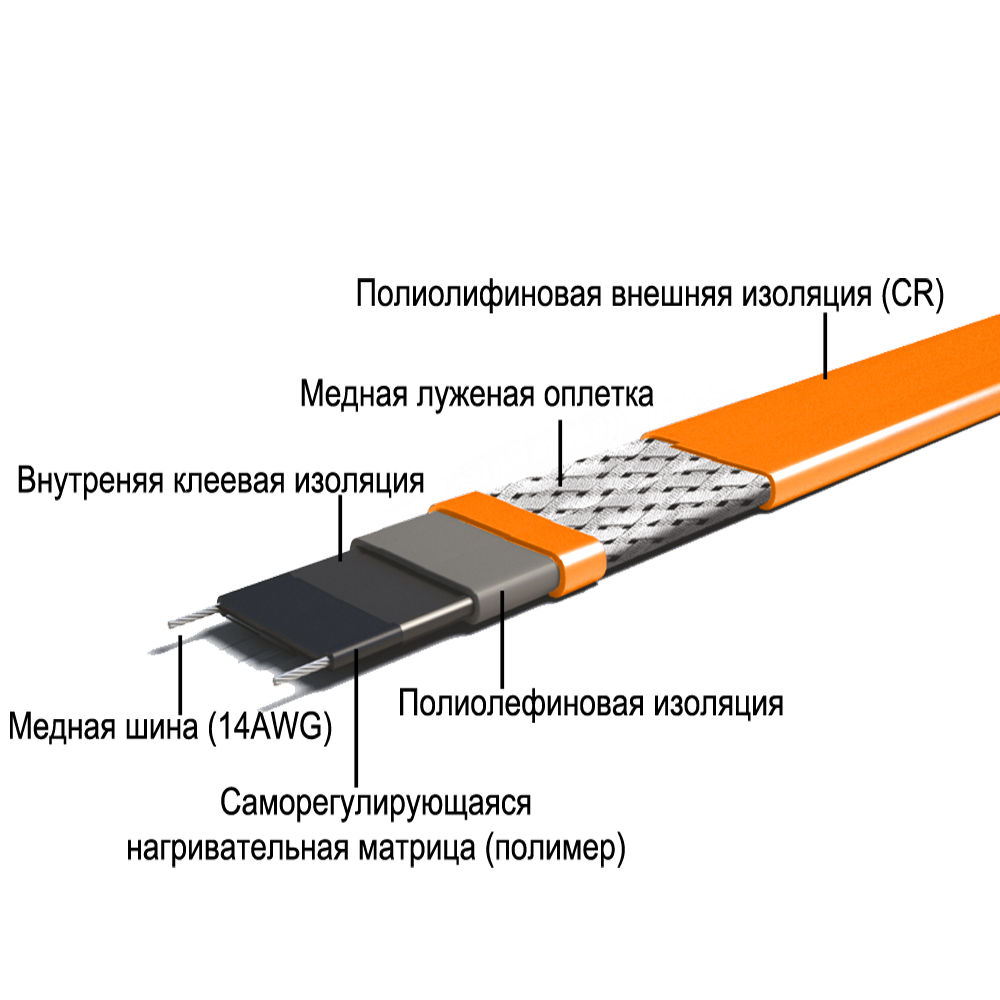

Если говорить по-простому, то это конструкция с двумя жилами из меди, проводящими электричество, с расположенной между ними нагревающей матрицей.

Последняя на всем протяжении находится в зоне действия электрической цепи между питающими проводами. Задача такой матрицы состоит в нагреве и регулировании, а на поверхности предусмотрен экран, защищающий провод от влияния электромагнитного поля.

Сверху находится еще один слой, гарантирующий устойчивость к механическим повреждениям.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

• резистивный провод;
• саморегулирующий кабель.

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

SpyHeat SHFD-25-1000

​Фото:https://market.yandex.ru

Экранирование модели обеспечивает защиту от электромагнитного излучения. Тепловыделяющие жилы закрыты фторопластовой изоляцией. Они отличаются надежностью и устойчивы к локальным перегревам. Термостат с фиксированной температурой включения упрощает наружное использование. Диаметр кабеля составляет 8,5 мм, длина — 40 метров. Он рассчитан на работу от бытовой электрической сети напряжением 220-240 В. В комплектацию входят все необходимые элементы для самостоятельного монтажа и быстрого введения системы в эксплуатацию.

Греющий кабель резистивный SpyHeat SHFD-25-1000

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

резистивные

саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1

Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Резистивный греющий кабель

Его стали применять для создания систем обогрева трубопроводов раньше других аналогичных изделий. Резистивный кабель отличается небольшой ценой, длина его секций в зависимости от модификации составляет 10 – 200 метров, а выделяемая мощность равна 5-30 Вт/м. По причине дешевизны в основном используется потребителями, которые делают обогрев трубопровода от промерзания самостоятельно.

Недостаток подобного выбора заключается в том, что резистивный кабель имеет на всем своем протяжении одинаковую теплоотдачу, а поскольку кровля на частных коттеджах, как правило, является сложной конструкцией, то на ее различных участках для борьбы с наледью необходимо разное количество тепла. В итоге наблюдается перерасход электроэнергии, поскольку в некоторых местах водостока кабель работает непродуктивно.

Кроме этого, фиксированная длина секции не всегда позволяет монтировать его на отдельных участках поверхности кровли.

Виды греющих кабелей для труб

Рассмотрим подробней виды нагревательных кабелей.

Резистивный греющий кабель

Наиболее простыми и дешевыми являются резистивные кабели. Принцип их действия аналогичен принципу действия электронагревательной спирали, которая нагревается при прохождении через нее электричества.

Основой этих кабелей является нагревательный сердечник, в основном нихромовый, покрытый двухслойной изоляцией, экраном заземления, который выполняет еще и армирующую функцию. Сверху этот «пирог» закрыт защитной оболочкой. Обязательное наличие заземления обусловлено строгими требованиями безопасности на случай нарушения целостности провода.

Производители предлагают одножильные и двухжильные типы резистивных кабелей.

Чтобы обогрев функционировал, необходимо закольцевать электрическую цепь, то есть питание подключить на оба конца провода. В случае с одножильной системой могут возникнуть сложности с подключением. Можно сложить кабель в двое, но тогда и расход материала, а соответственно и затраты, возрастут ровно в два раза. Поэтому наибольшее распространение получили двухжильные кабели.

Закольцовку здесь обеспечивает контактная муфта, которая устанавливается на конец провода и замыкает цепь. Самым большим  недостатком такого варианта является то, что эту самую муфту возможно установить только в заводских условиях, поэтому в продаже имеются куски только тех размеров, которые предлагают изготовители. Самостоятельно резать кабель категорически запрещается. К недостаткам можно отнести и тот факт, что в целях снижения расхода электроэнергии требуется покупка и установка дополнительного оборудования в виде системы автоматического контроля и управления, поддерживающей заданный температурный режим.

Саморегулирующийся  греющий кабель

Существуют еще и саморегулирующиеся полупроводниковые нагревательные кабели, которые являются наиболее экономичными и принципиально отличаются как принципом действия, так и своим устройством.

Металлические проводники соединены между собой полупроводниковой перемычкой, которая и является нагревательным элементом. Из-за уникальных особенностей полупроводника его электропроводность напрямую зависит от температуры окружающей среды. При понижении температуры сопротивление падает и выделение тепла возрастает, а при повышении энергопотребление, соответственно, падает. Но самым интересным является тот факт, что саморегуляция температуры осуществляется на протяжении всего кабеля в каждой его точке, поэтому разные участки имеют разную степень нагрева и температура повышается только там, где это необходимо, следовательно,  потребление электроэнергии сводится к минимуму.

Кроме экономичности преимущество полупроводникового типа заключается в том, что кабель можно приобрести любой необходимой длины, на нем отмечены линии отреза через небольшие промежутки.

Самым большим его недостатком, несомненно,  является довольно высокая стоимость. Хотя свой выбор между высокой ценой и низким энергопотреблением каждый делает сам.

Предлагаем вам посмотреть видео-обзор саморегулирующейся греющей ленты:

https://youtube.com/watch?v=aNrXujyhKFM

Классификация и виды саморегулирующих кабелей

При выборе саморегулирующего нагревающего кабеля важно учитывать тип, от которого напрямую зависят характеристики. Условно выделяется несколько видов такой продукции

Саморегулирующий кабель без экрана

Особенность заключается в отсутствии дополнительной внешней оболочки, защищающей от влияния электромагнитного поля.

Благодаря такой особенности, изделие теряет в цене и более доступно покупателем. Стойкость к механическим и природным воздействиям сохраняется, но защита от поражения электричеством ниже.

Из-за отсутствия экранирующей оплетки запрещается укладка на открытых территориях и местах, где имеет место агрессивное воздействие.

Модели без экрана укладываются в местах отсутствия УФ лучей и риска механического влияния. Проводник может повредиться, если по нему будут стучать, ходить, бить и т. д. Продаются отрезными или идут в комплекте.

Экранированный саморегулирующий кабель

Особенность — наличие специального экрана, защищающего от ЭМ излучения, повышающего стойкость к внешним воздействиям. Это более универсальный вариант, представленный несколькими видами в зависимости от сферы применения.

Продаются в комплекте, отрезными или резистивными. Во время продажи могут классифицироваться как продукция для укладки внутри или сверху трубы и канализации, для кровли, стоков и т. д.

Саморегулирующийся кабель общего назначения

В отдельную категорию входит продукция, имеющая общее назначение и не подходящая для выполнения специальных задач. Здесь отсутствует нормальная защита от УФ лучей или внешних воздействий.

По этой причине продукция применяется, как правило, для обогрева разных видов труб и водостоков. Запрещена укладка на крыши или желоба, где имеют место негативные факторы, способные сократить срок службы.

Дополнительная классификация

При выборе саморегулирующих кабелей необходимо учесть их дополнительные особенности.

Они могут обладать следующими характеристиками:

• взрывозащита;
• для источников малого напряжения.

Вся продукция бывает отрезной или идет в готовых комплектах.
