Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
Общие требования
Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.
Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.
К вилке
Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.
Читать также: Поделки из ковки своими руками
Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.
К проводке
Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:
- электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
- применяют трехжильные или пятижильные кабели;
- включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
- для выделенных силовых линий выбирают кабели ВВГнг или NYM;
- медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
- отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.
К кабелю

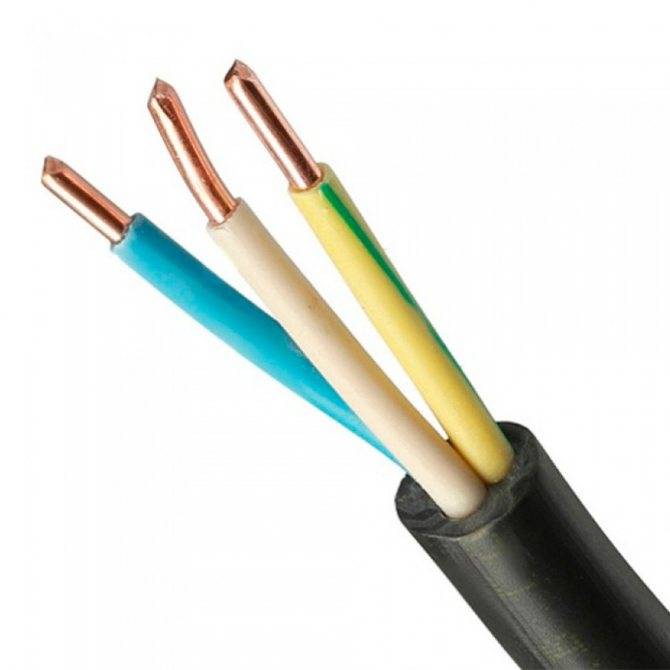

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.
К защитному автомату
Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.
Выбор кабеля и автомата
Первое, на что обращают внимание перед подключением новой электрической духовки – состояние сети и наличие на линии автоматического защитного выключателя (автомата). При выборе кабеля для новой проводки обращают внимание на его сечение
Оно должно быть достаточным для потребляемой прибором мощности. В большинстве случаев для питания духового шкафа применяют кабель с сечением жил:
При выборе кабеля для новой проводки обращают внимание на его сечение. Оно должно быть достаточным для потребляемой прибором мощности
В большинстве случаев для питания духового шкафа применяют кабель с сечением жил:
- 3×6 кв. мм в однофазной сети – кабель включает три жилы, каждая сечением 6 кв. мм;
- 5×4 кв. мм в трехфазной сети – кабель включает пять жил, каждая сечением 4 кв. мм.
Автоматический выключатель
При прокладке новой линии питания на ней устанавливают автомат, отвечающий за электрическую и пожарную безопасность использования электроприборов. Основная функция устройства – предупреждение перегрева проводки.
Выбирая автомат, учитывают вид сети (однофазная или трехфазная) и энергоемкость электроприбора.
Для однофазной сети (220 В) выпускают однополюсные и двухполюсные устройства. К однополюсным подключается один проводник – фазный, к двухполюсным – и “фаза”, и “ноль”.
Для трехфазных сетей (380 В) применяют трех- и четырехполюсные устройства. Такие автоматы ставят на линии, к которой подводятся все три фазы – например, духовой шкаф или мощная варочная панель.
Например, духовой шкаф имеет мощность 6000 Вт (этот показатель есть в документации к прибору). Мощность делят на вольтаж сети: 6000 Вт/220 В = 27,3 А и добавляют 20% запаса: 27,3 А + 20% = 32,8 А. Автомат выбирают того номинала, который ближе всего к полученной цифре – 32 А.
Смотрите это видео на YouTube
УЗО
Кроме автомата на линию рекомендуют устанавливать устройство защитного отключения (УЗО). Автомат защищает проводку от перегрева и коротких замыканий, но от пробоя на корпус – нет. Потому лучше использовать оба устройства – и автомат, и УЗО. Тогда при пробое изоляции на корпус или случайном прикосновении к фазе человек не пострадает.
УЗО выбирают на ступень выше автомата. Например, если на линии установлен автомат на 16 А, УЗО ставят на 25 А.
Дифавтомат
В бытовых электросетях есть еще одна потенциальная угроза, с которой не справится автомат. Это дифференциальные токи, способные поразить человека электротоком. Такие риски предупреждает дифавтомат – прибор, сочетающий защитные функции автомата и УЗО
Дифавтомат компактнее, что важно, если в щитке мало места
Дифавтомат для духовки выбирают также на ступень выше автомата. Например, если для автомата это 32 А, то для “дифа” – 40 А.
Способы прокладки проводки
Различают три основных способа прокладки электропроводки:
- Внутри стен. Это наиболее предпочтительный способ, при котором кабель прокладывают внутри стены в штукатурке или штробах.
- В кабель-каналах. Если штробить стены нет возможности, используют пластиковый или металлический короб, привинченный к стене. Внутрь короба укладывают кабель.
- Внутри плинтуса. Прокладка кабеля внутри специального плинтуса позволяет скрыто подвести проводку к нужному месту и защитить ее от механических повреждений.
Согласно требованиям пожарной безопасности, в деревянных домах всю проводку устанавливают наружно, а электроприборы оставляют открытыми. Если дом кирпичный или панельный, используют любой из способов прокладки. Скрытый монтаж предпочтителен с точки зрения безопасности и эстетичности.
Возможность подключения духового шкафа к обычной розетке
Подключать духовой шкаф к обычной розетке не рекомендуется. Нормами противопожарной безопасности установлено, что для мощной кухонной техники обязательно монтируют отдельные линии электропитания. Обусловлено это тем, что духовое, жарочное оборудование расходует большую мощность, чем стандартные приборы: стиральная машина, фен, чайник и пр. Если не сделать отдельную линию, в доме постоянно будет срабатывать автомат или возникнет аварийная ситуация по причине оплавления/возгорания более слабой проводки.
Исключение составляют духовые шкафы мощностью до 3,5 кВт. Они могут работать от стандартной розетки.
5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками
Духовка требует мощность в 3,5 кВт. И люди, не представляют, какое именно оборудование нужно применять для подключения. Чтобы произвести этот процесс, необходимы следующие материалы:
- Трехжильный кабель ВВГнГ-LS 3 на 2,5 мм в квадрате.
- Евро розетка на 16 А, которая имеет контакты под заземляющий проводник.
- Вилка на 16 А. Лучше, чтобы она выполнялась в угловом расположении, поскольку так она будет занимать меньше места между задней стенкой.
- Диффавтомат на 16 А, или УЗО с диффавтоматом.
- Если возник вопрос о герметизации всех соединений, то это придется сделать, ведь шкаф располагается близко с краном. И не стоит допускать заливание в него воды.
Особенности электродуховок и процесс их подключения
Внутри духовок в основном ставятся 2 ТЭНа – вверху и внизу, у отдельных моделей они есть и сбоку. Воздух перемещает и распространяет крыльчатка. Во многие модели дополнительно ставят кожух с колесом и лопастями (тангенциальный вентилятор). Он не дает теплу утекать, а корпусу перегреваться.
Именно от мощности зависит подключение техники к электричеству. При наличии двух приборов она возрастает. Перед тем как установить, подсоединить к сети и узнать какая розетка нужна для электрического духового шкафа, надо учесть и оценить:
- соотношение мощности и проводки;
- сечение жил;
- наличие заземления;
- параметры защитного автоматического отключения;
- тип и размер духовки;
- наличие варочной поверхности.
Розетки должны располагаться на безопасном расстоянии.
Таблица соответствия сечений кабеля и провода для открытой электропроводки
Подключение от одного кабеля варочной поверхности и духового шкафа
А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?
Можно, но здесь опять же необходимо соблюсти определенные правила:
духовой электрический шкаф должен иметь отдельный автомат защиты
кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели
Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!
Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):
Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.
Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.
Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.
Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.
Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.
Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:
Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.
Розетка должна быть модульной, она изначально подходит под такие боксы.
Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:
Подсоединение варочной панели к сети без вилки
Самостоятельное без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники. Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.
Для монтажа устройства потребуются ряд подручных инструментов и приборов:
- отвертка;
- мультиметр;
- опресовочные гильзы либо наконечники;
- изоляция ПВХ;
- термоусадка с сечением 6-8 мм.
Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:
- коричневый и черный провод от варочной панели соединяют вместе в одной точке;
- жилу синего цвета соединяют с проводом N;
- провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».
Количество жил кабеля для подключения варочной повехности без вилки
При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.
Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.
В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.
Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен .
Схемы подключения варочной панели к электросчетчику
Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.
Пошаговый алгоритм подключения;
- Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
- Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм2) кабель будет нагреваться.
- На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
- После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
- Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
- Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).
Еще важно знать 3 нюанса о подключении
- На всякий случай придется позаботиться, чтобы шкаф беспрепятственно отключался. То есть, доступ к розетке должен быть свободный.
- Различные удлинители не применять – не справятся с нагрузкой. В результате произойдет перегрев. Хозяев квартиры интересует, можно ли подключить варочную панель и духовку к одной розетке. Ответ тут только отрицательный.
- После подключения установите максимальную мощность нагрева и запустите шкаф в работу. Проверьте, чтобы провода не искрили. После открываем дверцу и включаем вытяжку. Ждем, когда запах сгоревшей заводской смазки улетучится из помещения.
Места установки точек питания
Розетка для духовки не подлежит монтажу в следующих зонах кухни, согласно установленным нормам:
- на стене в непосредственной близости к горячему оборудованию;
- в зоне влажных объектов: мойка, слив, водопроводные трубы;
- на высоте, много больше рабочей поверхности;
- около газовых труб — от них розетки удаляют минимум на 40 см;
- в непосредственной близости к полу — желательно поднять точку питания на 15-20 см от его уровня, идеально – 100 см.
Хорошей зоной для установки точки питания является стена под столешницей — под встроенной мебелью. Доступ к розетке в этом случае всегда открыт, а зона её расположения остается сухой. Подсоединить вилку к розетке здесь очень просто.
Мастера рекомендуют воздержаться от решения сделать розетку за духовым шкафом. Точка питания должна располагаться в сухом, доступном глазу хозяйки месте. На неё не должно оказываться воздействие температурных перепадов. А оно в любом случае неизбежно при работе шкафа.
Точка питания, установленная сразу за шкафом, может помешать органично встроить его в общий «ансамбль» кухни. Оборудование неприглядно будет выступать за пределы одной общей линии с мебелью.
Купить розетку для варочной панели, поставить и вот оно счастье!
Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.
Однофазное подключение
1. Кабель.
Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.
2. Коробка или подрозетник.
Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.
Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.
Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.
3. Автоматы и УЗО.
Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.
Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А. В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.
В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.
Подключение групп электропроводки кухни к квартирному электрощитку.
Трёхфазное подключение
Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить
Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.
1.Кабель.
Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.
2.Автоматы и УЗО.
Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.
3.Подрозетник или коробка.
В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.
Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.
Выбор кабеля
Для подключения духовки используется трехжильный кабель нужного сечения. Необходимо выбирать медный кабель с одно- или многожильными проводами. Алюминий устанавливают только при силе тока от 50А, из соображений экономии — при таких нагрузках понадобятся очень толстые жилы, а алюминий дешевле меди.
ВВГнг-кабель-3х2,5
ВВГнг-кабель-3х4
ВВГнг-кабель-3х6
Чаще всего выбирают плоский силовой кабель ВВГнг-LS 3х2,5. Наружная ширина — 10,3 мм. Он имеет три одножильных медных провода сечением 2,5 мм2. Цветовая маркировка жил исключает ошибочное присоединение. Обычно идут провода синего, коричневого и желто-зеленого цвета (соответственно, фаза, ноль и заземление).
Возможны другие варианты цвета жил. Порядок подключения не имеет принципиального значения, поскольку все провода абсолютно одинаковы.
Подключение кабеля к духовому шкафу
Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока
Так как, в противном случае, вы рискуете распрощаться с вашим устройством.
К сети 220 В
Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления
Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.
К сети 380 В
Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.
Расположение шкафа
Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.
При подготовке места соблюдают такие параметры:
- Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
- Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.
Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
Места установки точек питания
Розетка для духовки не подлежит монтажу в следующих зонах кухни, согласно установленным нормам:
- на стене в непосредственной близости к горячему оборудованию;
- в зоне влажных объектов: мойка, слив, водопроводные трубы;
- на высоте, много больше рабочей поверхности;
- около газовых труб — от них розетки удаляют минимум на 40 см;
- в непосредственной близости к полу — желательно поднять точку питания на 15-20 см от его уровня, идеально – 100 см.
Хорошей зоной для установки точки питания является стена под столешницей — под встроенной мебелью. Доступ к розетке в этом случае всегда открыт, а зона её расположения остается сухой. Подсоединить вилку к розетке здесь очень просто.
Мастера рекомендуют воздержаться от решения сделать розетку за духовым шкафом. Точка питания должна располагаться в сухом, доступном глазу хозяйки месте. На неё не должно оказываться воздействие температурных перепадов. А оно в любом случае неизбежно при работе шкафа.
Точка питания, установленная сразу за шкафом, может помешать органично встроить его в общий «ансамбль» кухни. Оборудование неприглядно будет выступать за пределы одной общей линии с мебелью.
Схемы монтажа розетки
Схема установки техники и розетки Подсоединение точки питания можно делать такими способами:
- Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
- Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.
