Ремонт стиральной машины Samsung своими руками: разбор популярных поломок и советы по ремонту

Подготовка к ремонту

Для проведения качественного ремонта нужно тщательно к нему подготовиться. Это означает, что помимо инструмента необходимо найти место, где будет ремонтироваться машина. Оно должно быть достаточно просторным и хорошо освещенным. Лучше всего для этих целей подходит гараж. Для получения более подробной информации про устройство и ремонт машины нужно обязательно просмотреть видео на эту тему.

Перед ремонтом в обязательном порядке необходимо приготовить тестер, паяльник, смазку (например, Литол-24), жидкость WD-40, растворитель, ветошь и фотоаппарат. Заснятые процессы разборки окажут большое подспорье при сборке.

Принцип работы

Автоматические стиральные машины работают по определенному алгоритму. Сегодня в нашей статье мы подробно рассмотрим принцип функционирования устройства.

В первую очередь для запуска работы необходимо осуществить процедуру включения. Машинку нужно включить в сеть посредством специального кабеля.
Далее загружаем грязное белье в барабан машины. Эту процедуру можно осуществлять несколькими путями в зависимости от того, какой тип загрузки у машины (фронтальный или вертикальный). Кроме того, загрузку белья следует осуществлять в соответствии с объемом барабана (2, 4, 6 или большее количество килограммов).
Следующий шаг – это добавление моющих средств (порошок, кондиционер и т. д.). Для этого во внешнем корпусе устройства предусмотрены специальные отсеки.
Теперь необходимо плотно закрыть дверь стиральной машины и запустить стирку.
Важнейший этап – это выбор соответствующего режима. Он зависит от количества загружаемого вами белья, его цвета и типа ткани. Существует несколько режимов стирки: деликатный, интенсивный, ручной, быстры и т. д.
После того как начнется непосредственная процедура стирки, в устройстве начнет работать насос. Благодаря этому устройству в машинку поступает вода через специально предназначенные отверстия круглой формы (вы можете видеть их на барабане).
Как только вода достигнет соответствующего уровня, подача жидкости прекратится, начнется непосредственная процедура стирки.
Из специального отсека, куда вы заранее засыпали порошок, вода будет вымывать моющее средство, и оно попадет в барабан машинки. Мокрое белье пропитается порошком и очищается благодаря вращательным движениям барабана. Кроме того, в это время возможно дополнительное добавление воды.
Также в ходе стирки произойдет процедура полоскания и отжима (при условии, что выбранный вами режим предусматривает эти процессы). Процесс полоскания сопровождается заливом в барабан чистой воды – это происходит несколько раз. При этом в активную работу включается такой важнейший элемент стиральной машины как помпа. Процедура отжима происходит благодаря центробежной силе.
После того как выбранный вами режим стирки завершится, вода выйдет в канализацию.
После того как стирка будет окончена, стиральная машина отключится автоматически. Вам останется только отключить питание.
После полной остановки стирки фронтальная дверца еще несколько минут будет заблокирована. Затем она откроется, и вы сможете вытащить белье.

Пошаговая инструкция устранения неисправностей самостоятельно

Для снятия и ремонта неисправной детали сначала определяют расположение насоса, которое зависит от производителя и модели техники (посмотреть инструкцию по разборке стиральных машин разных марок можно здесь).

Расположение помпы внутри устройства

В стиральных машинах фирм LG, Samsung, Ardo, Indesit проще всего добраться до помпы, так как деталь находится внизу. Чтобы к ней подобраться, достаточно положить машину на бок, застелив пол, чтобы не поцарапать корпус, или просто наклонить.

Разборка и очистка

Инструкция по ремонту насоса стиральной машины своими руками выглядит так:

перед снятием насоса стиральную машину отключают от электрической сети;
подачу воды перед разборкой перекрывают;
машинку кладут на бок так, чтобы насос находился вверху;
снимают защитную панель на днище (если есть);
открутив саморезы на днище, убирают нижний поддон (если есть) или откручивают нижнюю часть передней панели, получая доступ к насосу с фильтром, прикреплённому шурупами;
снимают защитный кожух помпы;
затем ощупывают патрубки, определяя наличие засоров, ослабляют хомуты, стаскивают с насоса;
откручивают крепления, удерживающие помпу;
отсоединяют проводку, достают насос наружу.

Если насос присоединён к улитке, её отсоединяют от помпы, открутив крепления или повернув против часовой стрелки (зависит от модели). Заодно определяют, насколько легко проворачивается крыльчатка — она чаще всего выходит из строя. Исправная крыльчатка проворачивается скачками из-за вращающегося магнита в катушке.

Если деталь проворачивается легко, без задержек или, наоборот, движение затруднено, а мусора внутри нет, придётся разбирать насос. Для этого выполняют следующие действия:

отсоединяют крыльчатку, поддев защёлки корпуса;
не поддающуюся разборке крестовину прогревают феном на низкой температуре, поддевают отвёрткой;
вынимают магнит с крыльчаткой, деталь, а место соединения очищают;
разъединяют вал с магнитом, появившийся подшипник очищают, смазывают;
смазывают также подшипник, расположенный на дне корпуса;
изношенные прокладки, резиновые уплотнители заменяют на новые;
собирают помпу, следят, чтобы уплотнительное кольцо плотно село на место;
не забывают осмотреть сальник, заменить, если нужно.

Внимание
Насос прозванивают мультиметром, установив щупы на контакты насоса. Высветившиеся на экране показатели «0» и «1» указывают на неисправность узла и необходимость его замены.. Предлагаем к просмотру видео о том, как проверить помпу стиральной машинки:

Предлагаем к просмотру видео о том, как проверить помпу стиральной машинки:

Замена подшипника

Причиной некорректной работы насоса служит не только скопление мусора и мелких предметов. Часто из строя выходят подшипники, вызывающие трение между улиткой и крыльчаткой, из-за чего во время работы вала слышен шум, стук. В запущенном случае возможна полная остановка насоса.

Проблема устраняется установкой новых элементов, которые приобретают в специализированных точках продаж, сервисных центрах, обслуживающих бытовую технику (о том, как произвести ремонт или замену подшипников, читайте тут).

Если отложить стирку невозможно, а новой детали нет под рукой, принимают экстренные меры: укорачивают лопасти крыльчатки на 2 мм. Делают это острым ножом, аккуратно, чтобы не срезать слишком много и не снизить производительность помпы. Затем возвращают корпус с лопастями на место в катушку, фиксируют защёлками. Осталось проверить работоспособность отремонтированной детали.

После установки насоса и подключения машины к сети она сама запустит диагностику и выдаст результаты на электронное табло. Если ремонт выполнен неправильно, на дисплее отобразится ошибка с кодом. Если модель машинки не имеет информационного дисплея, проверку проводят мультиметром, подсоединив щупы к контактам. Трёхзначное число свидетельствует о неправильной работе электронного модуля управления, двузначное — о неисправности помпы.

Предлагаем к просмотру видео о том, как заменить подшипник в стиральной машине LG:

Устранение распространенных поломок

Практика показывает, что многие неисправности стиральных машин Samsung можно устранить своими руками, не тратя время и деньги на то, чтобы вызвать мастера. Рассмотрим подробнее, как это делается.

Как надеть слетевший ремень или заменить его

Основной признак такой поломки – отсутствие вращения барабана при работающем электромоторе. Чтобы определить состояние приводного ремня, выполните последовательность несложных действий:

Выньте вилку СМ из розетки. Закройте кран подачи воды в водопроводе.
Отсоедините шланг подачи воды от СМА, а сливной шланг – от канализации.
Разверните машинку задней стороной к себе.
Снимите заднюю крышку, выкрутив крепежные винты.

Приводной ремень несложно заменить самостоятельно

Если приводной ремень слетел со шкива барабана, следует снять его полностью и проверить степень износа, обратив внимание на потертости и трещины, наличие резиновой стружки на днище агрегата. Если он изношен или оборван, его придется заменить новым оригинальным ремнем

Как проверить и заменить ТЭН

Если СМА не греет воду, скорее всего, причина в поломке нагревателя. Такие неисправности стиральных машин Samsung встречаются часто. Чтобы добраться до ТЭНа, придется снять переднюю панель СМА вместе с дверцей люка:

Снимите нижнюю планку на передней панели.
Выньте лоток для порошка и выкрутите крепеж внутри образовавшейся ниши.
Снимите верхнюю крышку СМ, открутив крепеж.
Снимите панель управления, отсоединив весь удерживающий ее крепеж.
Поддев отверткой, аккуратно снимите хомут, удерживающий эластичную манжету в люке.
Открутите крепеж замка двери и извлеките его, отсоединив контактный разъем.
Аккуратно выньте манжету, чтобы не повредить ее.
Открутите весь фиксирующий крепеж и снимите переднюю панель.

Процесс извлечения ТЭНа из стиральной машинки Samsung

ТЭН располагается в нижней части бака. Отсоедините все контактные провода, аккуратно выньте датчик температуры с панели ТЭНа и снимите нагреватель, открутив крепеж в центре.

Проверьте нагреватель мультиметром, измерив его сопротивление. Если ТЭН исправен, его значение должно быть в пределах 25-40 Ом. Тогда потребуется только снять накипь и водрузить деталь на место. Если же ТЭН неисправен, замените его.

На видео – процесс замены ТЭНа в стиральной машине Samsung WF-S1054:

Как устранить засор в сливной системе

Основная причина неработоспособности сливной помпы – засор в фильтре, крыльчатке насоса или сливном патрубке. Чтобы определить место засора, выкрутите фильтр в нижней части передней панели и почистите его. Посветив фонариком в нишу, посмотрите, нет ли мусора в крыльчатке помпы. Если есть, извлеките его, воспользовавшись пинцетом.

Сливной фильтр и крыльчатка насоса в отверстии

Если поломка после такой очистки не устранена, выполните следующие действия:

снимите лоток для порошка;
положите машинку на бок;
снимите поддон.

После этого откроется доступ к помпе и сливному патрубку.

Получение доступа к помпе и патрубку СМА

Далее выполняйте такие действия:

Подложите под помпу большую тряпку, которая будет впитывать воду.
Снимите патрубок и провода датчика с насоса.
Отсоедините сливной шланг, ослабив хомут.
Открутите крепеж и снимите помпу.
Снимите патрубок.

Если промывка патрубка показала, что он чист, возможно, придется заменить насос. Для диагностики лучше отнести помпу специалистам в сервисный центр. Там же можно приобрести новую деталь, а затем установить ее на место.

Как решить проблему с заливным клапаном

Чаще всего в клапане сохнут, грубеют и трескаются уплотнительные резинки, пропуская при этом воду в СМ. Чтобы добраться до впускного клапана, необходимо выполнить такие действия:

снимите верхнюю крышку, открутив крепеж на заднем выступе;
определите местонахождение клапана – к нему подсоединен заливной шланг;
снимите клапан, ослабив хомуты и отцепив разъем датчика;
проверьте состояние уплотнительных резинок и замените их новыми;
если клапан неисправен, замените его новым.

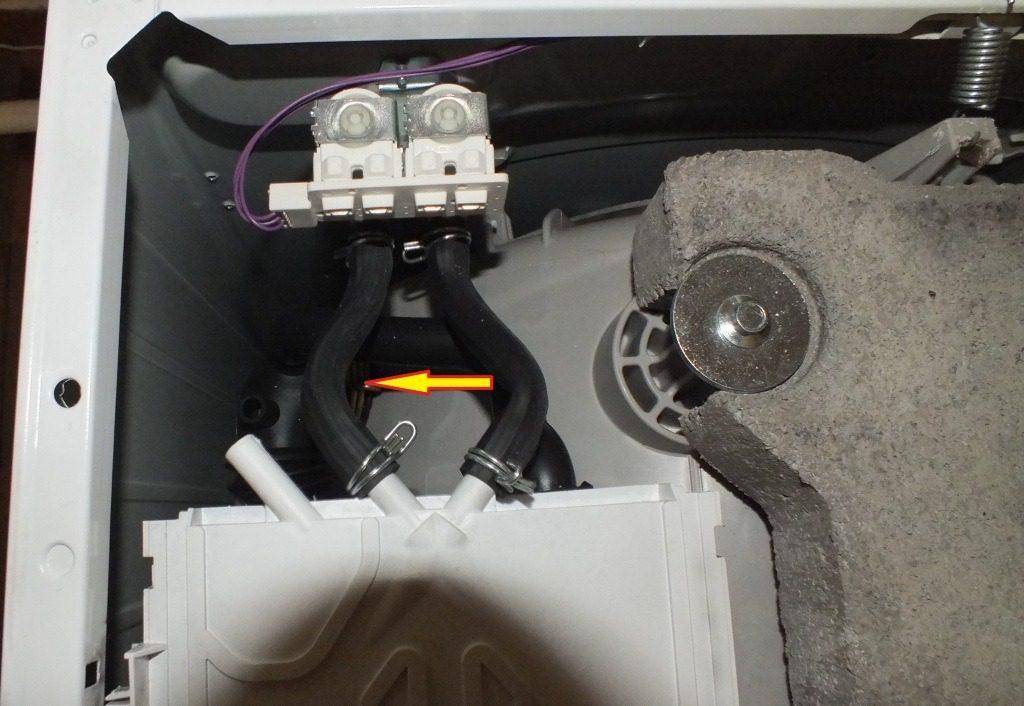

Впускной клапан в стиральной машине

Как видите, есть такие поломки в стиральных машинах Samsung, которые можно устранить самостоятельно. Для этого не нужны какие-то особые навыки. Надеемся, что наша статья поможет вам сэкономить семейный бюджет.

Неполадки

Если стиральная машинка Самсунг не работает, при неисправности включается зуммер. Затем с периодичностью в 0,5 сек мигает лампочка и высвечивается код ошибки. Двигатель и связанные с ним элементы временно отключаются. Код неисправности можно прочитать в инструкции. Также можно ввести стиральную машину в режим тестирования включением кнопки «ВКЛ» с одновременным удержанием клавиш «1», «2». После нажатия «3» начинается тестирование и диагностика.

Не включается

Проверяют поэтапно несколько элементов:

наличие электропитания в сети;
целостность кабеля;
контакты управляющей платы фильтра помех;
плавкий предохранитель;
выходное напряжение силового трансформатора.

Если все работает — проблема в плате управления.

Не откачивает воду

Неисправность слива выделяется индикацией E2. Включается, если при определении дисбаланса несущая частота меньше или равна 25,3 кГц. Для сброса ошибки выключить стиральную машину и включить заново.

Для устранения проверяют наличие перегибов шланга слива, забитость фильтра, целостность двигателя сливного насоса. Если все в норме — меняют плату управления.

Нет нагрева

Ошибка E5, E6. Сообщение выскакивает при очень быстром или слишком медленном нагреве воды. Проверяют ТЭН на исправность — 20,5—21,5 Ом. Если все в порядке, то меняют плату управления.

Не набирает воду

Неисправность подачи воды сигнализирует кодом E1. Включается, если при заливе изменение несущей частоты датчика уровня менее 50 Гц, либо заданный уровень не набирается в течение 20 мин.

Проверяют, открыта ли вода, не стоит ли машинка на паузе, контакты на ЭК, работоспособность катушки, зачищают контакты реле уровня. Если все в норме — проблема в плате управления.

Износился приводной ремень

При неисправности слышен повышенный шум. Проверяют целостность и натяжение приводного ремня, удаление транспортировочного крепежа. Необходимо так же убедиться в устойчивости стирального агрегата.

Сильно гудит

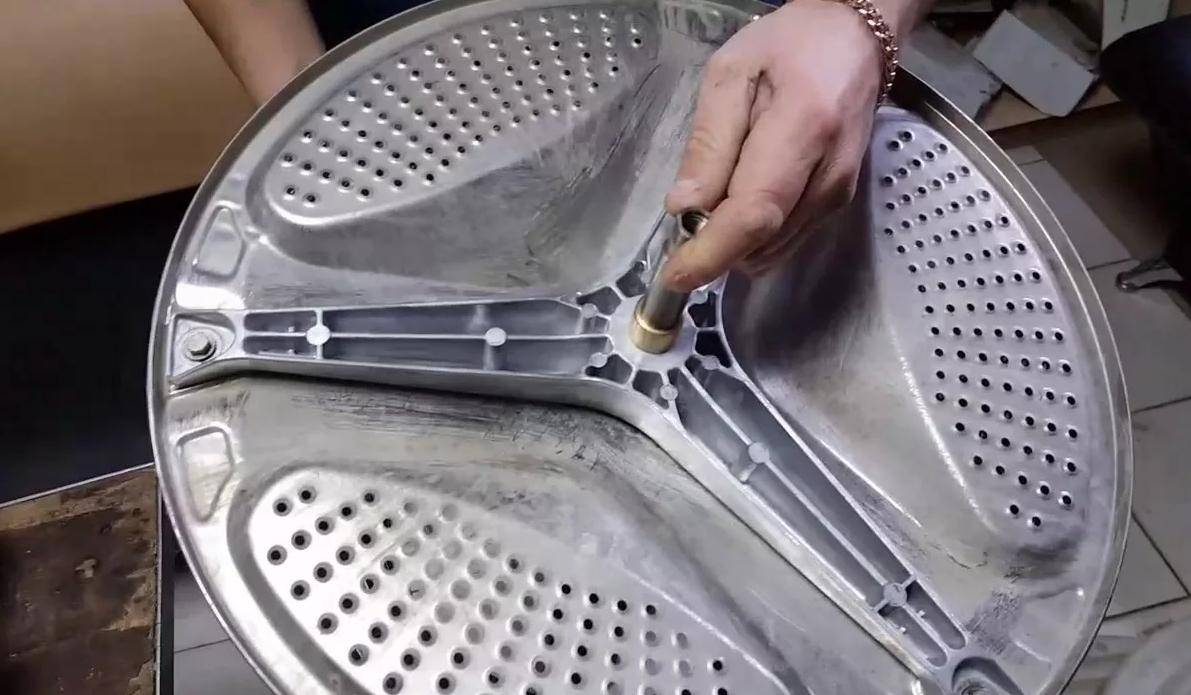

Гудение при отжиме может означать «конец» подшипников или крестовины барабана. Для идентификации ошибки руками покачайте барабан из стороны в сторону, покрутите. Гул, хруст означают неисправность подшипников. Сильный дисбаланс бака — крестовины.

Останавливается во время цикла

Самая банальная проблема — отключение подачи воды или электричества. При возобновлении машинка продолжит стирку. Следующие причины — неисправность двигателя, поломка ТЭНа.

Зависание на полоскании может быть из-за разных засоров.

Иные типовые ошибки, вызывающие остановку:

большой вес белья, неправильная укладка;
неполадки в электронике;
сработка защиты от протечек;
открыта дверца загрузочного люка.

Внимательно изучайте инструкцию, следите за исправностью проводки.

Не крутится барабан

Проверяют правильность установки и целостность ремня, наличие электропитания, целостность обмоток ротора, генератора оборотов, статора. Осматривают предохранитель. Если все работоспособно — проблема в плате управления.

Дверца не открывается

Возможно, машинка не закончила стирку и в ней осталась вода. Либо не работает замок дверки люка. Несколько решений проблемы:

подождать 3—5 мин после окончания стирки;
запустить «Отжим» или «Слив» для удаления воды, затем попробовать заново;
выключите из розетки, слейте воду аварийно.

Если дверка так и не открылась — обратитесь в сервис.

Сломана схема

Модуль управления выходит из строя по нескольким основным причинам:

перегорает проводка;
сгорают дорожки, семисторы во время скачка напряжения;
окисляется плата при попадании влаги;
разрывается шлейф.

В общем случае — если понятно, что проблема в схеме, то меняют или ремонтируют плату управления.
