Отклонение от требований по эксплуатации оборудования
Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления. Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.
Такое отклонение в работе может произойти по следующим причинам:
- Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.
- Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.
- Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
- Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.
Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.
Как изменить диапазон срабатывания реле
Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.При этом:
- Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
- Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
- После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
- При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.
Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.
Что учитывается при выполнении регулировки
Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:
- Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление. - Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе. - Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.
Электрическая схема подключения
В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.
Без автоматики
Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.
Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.
Через реле давления
Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.
С помощью блока управления
При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.
Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:
- Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
- Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
- Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.
Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.
Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.
В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.
Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:
- Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
- При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
- После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.
Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.
Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.
Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.
Реле давления насосной станции
Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.
Механические реле
Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.
Механическое реле давление регулируется натяжением пружин
Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.
Электронные реле
Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.
Электронное реле давления воды
Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.
Характеристики устройства
В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.
Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.
Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны
Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.
Особенности работы

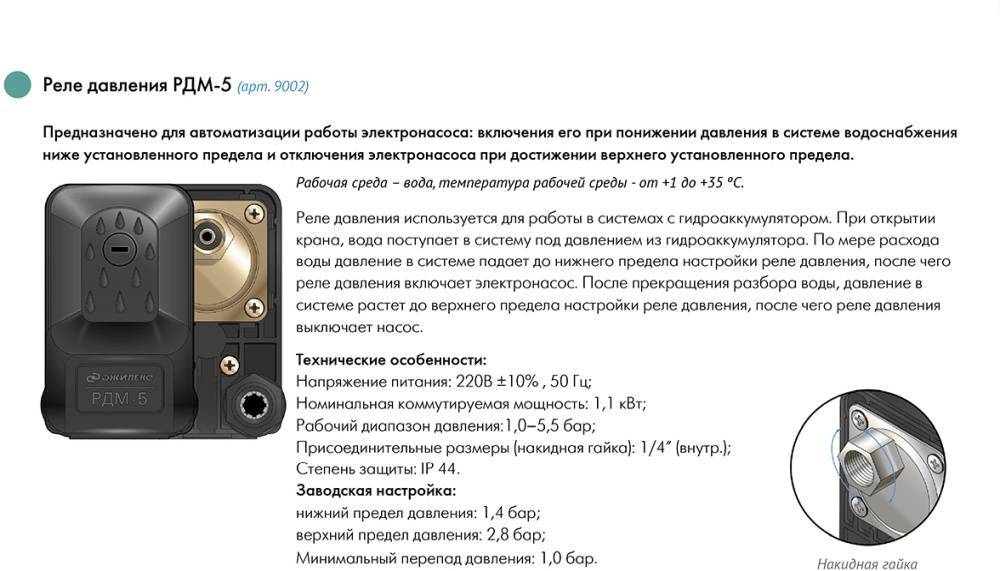

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.
РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.
Поэтапный разбор работы датчика давления:
- По открытию крана вода начинает поступать из бака.
- По мере убывания жидкости в насосной станции давление постепенно снижается.
- Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
- По закрытию крана бак наполняется водой.
- Как только показатель давления достигает максимальных значений, оборудование отключается.
От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.
Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.
Реле защиты от сухого хода
Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.
Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.
Так выглядит защита от сухого хода насоса
Когда оно эффективно
Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.
Схема электрического подключения реле сухого хода в системе с гидроаккумулятором
Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.
Когда оно не гарантирует отключение при отсутствии воды
В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.
Более подробная схема подключения реле давления в схеме подачи воды с глубинным насосом
Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.
Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.
Часто встречающиеся ситуации
Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.
Необходимость замены реле
Замена выполняется в следующем порядке.
- Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.
После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.
Насос постоянно включается/выключается
Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.
В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.
Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.
Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.
Насос длительное время не выключается
Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.
Воды в системе нет, а насос не включается
Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.
Видео — Регулировка давления насосной станции, реле давления
Источник
| Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются. |
| С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции. |
| К одной подводится питание от сети, а вторая подает напряжение к электродвигателю. |
| К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно. |
| Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия. |
Необходимо знать
При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.
Наглядная схема снабжения жилого дома водой из колодца
При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.
Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.
5 Регулировка протока воды
Так как водяные системы популярны в быту, то важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также долго сохранять её в рабочем состоянии
Ниже рассказано, как отрегулировать реле давление воды своими руками.
У устройства есть 2 основных ограничителя: для верхнего и для нижнего давления. Нижнее – тот показатель, при котором включается насос. Верхнее – при котором выключается. Регулируются эти два показателя с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верхнее, меньшего – за нижнее.
При покупке имеет стандартные настройки, где верхнее установлено на отметке 2,5 атмосферы, а нижнее – 1,5 атмосферы. Однако эти значения можно изменять, подгоняя под индивидуальные особенности насосной станции своими руками, ведь не всегда настроенный фабричный переключатель подходит для нужд потребителя.
Регулируя прибор, следует создать воздушное давление в гидроаккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.
Устройство реле давления воды
При настройке реле уровня воды своими руками нужно помнить следующие положения:
- для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения – против;
- гидроаккумуляторпри слишком большом давлении может разорвать. Не нужно превышать верхний предел давления. Это значение можно узнать на упаковке гидроаккумулятора;
- шланги и краны также имеют своё ограничение по давлению;
- выставлять настройки следует исходя из возможностей насоса. Насос просто может не справляться со своей задачей;
- если промежуток между высоким и низким уровнем сжатия будет большой, тогидроаккумулятор будет содержать много воды, а насос будет включаться мало. Однако такой вариант создаст перепады в напоре воды;
- в обратной ситуации, когда разница между высоким и низким сжатием мала, напор будет постоянным. Однако и насос будет работать беспрерывно.
При грамотной настройке аппарат будет обеспечивать всю систему постоянным и бесперебойным напором воды, экономить электроэнергию насоса. Правильная настройка обеспечивает долгую службу устройства.
На какое давление надо регулировать насосную станцию
Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.
За счет увеличения давления потребители надеются решить две задачи.
Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.
Из-за частых включений двигатель может выйти из строя
Только при высоком давлении могут работать бытовые приборы: стиральная машина, мойка, душ и т. д. Убеждение также действительно лишь отчасти.
Для работы бытовой техники необходим достаточный напор воды в системе
В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.
Выбор давления прямо влияет на качество работы оборудования
- При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет 5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
- Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.
Принцип работы насосной станции
Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.
