Реле давления для компрессора: устройство, маркировка + схема подключения и регулировка

Неисправности реле и их устранение

Существует несколько характерных неисправностей, присущих прессостатам. Чаще всего в этих случаях реле просто меняют на новое, но бывают и такие поломки, которые можно устранить своими руками. Среди них чаще других встречаются:

1. Утечка воздуха через прессостат при остановке компрессора.Причиной неисправности является загрязнение обратного клапана ресивера.Для устранения неисправности необходимо стравить сжатый воздух из резервуара, снять заглушку клапана и очистить седло клапана и уплотнительное кольцо.
2. При работе компрессора происходит утечка сжатого воздуха через реле давления.Это происходит из-за поломки пускового клапана.Устраняется неисправность путем замены прокладки пускового клапана.
3. Компрессор начинает часто включаться.Это происходит вследствие вибрации компрессора и смещения положения регулировочных винтов. Необходимо проверить пороги включения и выключения прессостата и отрегулировать их согласно указаниям, изложенным в разделе «Настройка».
4. Компрессор не включается.В этом случае причин может быть несколько, но одна из них связана с подгоранием контактной группы реле давления. Подгорание контактов происходит вследствие электро-искровой эрозии, возникающей при размыкании контактной группы.

Устранить неисправность можно:

• заменив прессостат;
• очистив контактирующие поверхности (продлевает жизнь устройства на 2-3 месяца);
• заменив контактную группу на новую (не все модификации имеются в продаже);
• отремонтировав контактную группу самостоятельно (замена контактов в клеммах).

Ремонт контактной группы своими руками

Начав ремонт, необходимо стравить воздух из ресивера, обесточить компрессор и демонтировать прессостат. Ремонтные работы осуществляют в следующем порядке:

1. Снимаем защитный кожух.
2. Отсоединяем провода, идущие к контактной группе.
3. При помощи плоской отвертки вынимаем контактную группу и клеммодержатель. Нужно запомнить положение возвратной пружины, которая может «выстрелить» при демонтаже контактной группы.Вытащить клеммы из держателя и высверлить из них выгоревшие контакты.
4. Взять кусочек медной проволоки длиной 10 мм и вставить в высверленное отверстие. Диаметр проволоки должен обеспечить плотную посадку в это отверстие.
5. С двух сторон обжать проволоку таким образом, чтобы гарантировать ее надежное крепление в отверстии.
6. При необходимости ту же процедуру повторить с остальными клеммами.
7. Собрать контактную группу, выполнив необходимые операции в обратном порядке.
8. Установить контактную группу на место и закрыть прессостат крышкой.

ИНТЕРЕСНО: представитель сервисной службы, приехавший устранить неисправность компрессора, в случае поломки прессостата будет настаивать на замене. Чистить и менять детали контактной группы он не станет, так как выполнение таких работ обойдется потребителю дороже, чем приобретение и установка нового.

Самостоятельное изготовление реле давления

Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.

Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.

Последовательность действий при проведении работ следующая:

1. Установить расположение соответствующих контактов с помощью прозвона цепи.
2. Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
3. Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
4. Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
5. Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.

Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.

Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.

Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.

С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.

Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.

Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит воздушный компрессор, приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.

Читать также: Мотор омывателя хонда срв

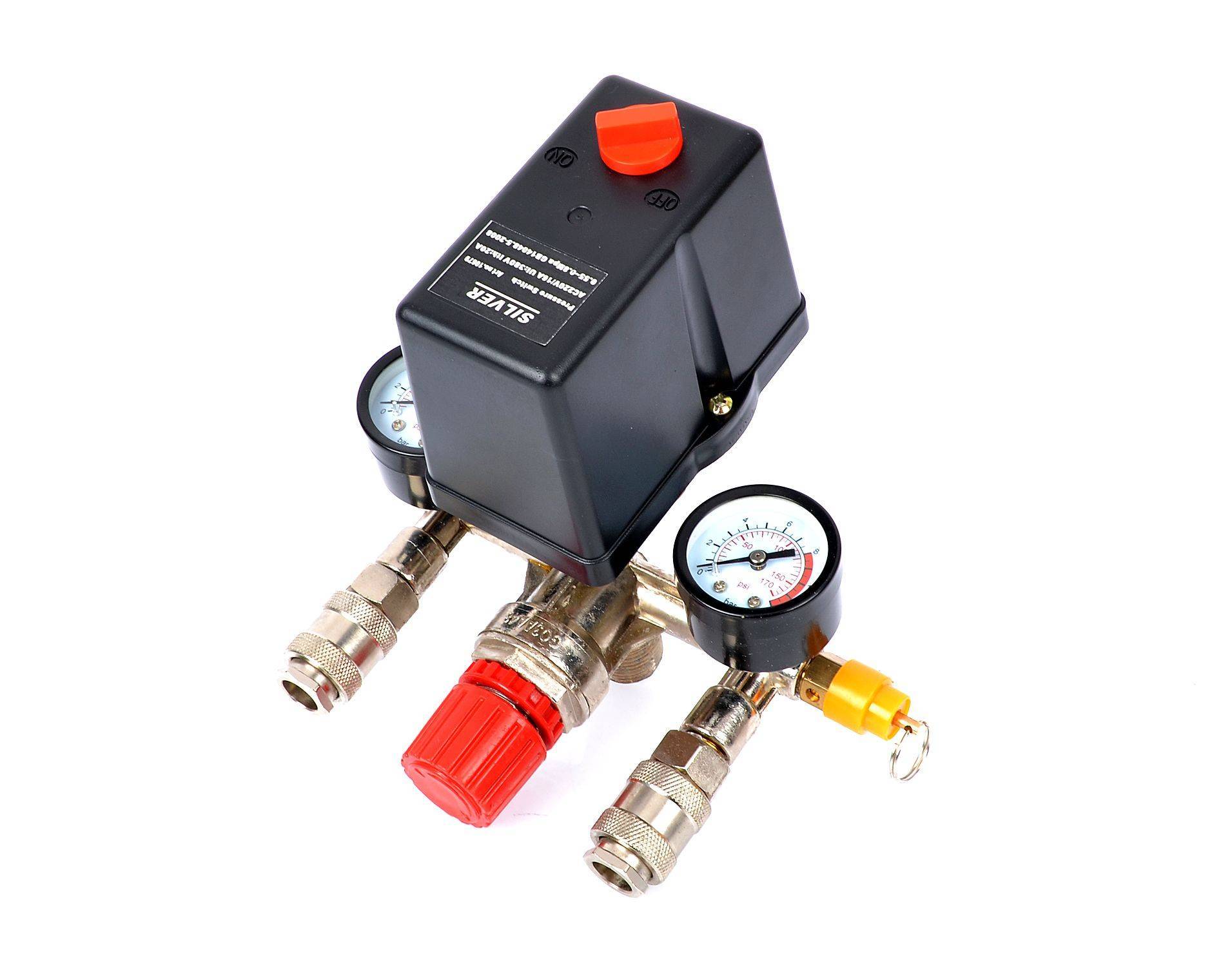

Именно это устройство регулирует давление воздуха в компрессоре

Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел — реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

Регулировки и основные неисправности регулятора давления

Для обеспечения нормальной работы пневматической системы регулятор давления необходимо регулировать, причем эта может производиться несколько раз — при ремонте или установке нового регулятора, при замене отдельных узлов и агрегатов пневмосистемы, при нарушении работы регулятора по тем или иным причинам, и т.д.

Большинство регуляторов давления имеют две регулировки:

• Установка минимального рабочего давления (то есть, давление включения регулятора) — производится с помощью выведенного наружу болта, который упирается в чашку уравновешивающей пружины. При закручивании болта пружина сжимается, поэтому минимальное давление, при котором происходит включение регулятора, повышается, при выкручивании болта давление, напротив, снижается. В некоторых моделях регуляторов установка минимального давления включения производится с помощью регулировочного колпака, который накрывает пружину;
• Установка максимального рабочего давления (то есть, давление отключения регулятора) — производится различными способами в зависимости от модели регулятора. Обычно регулировка заключается в изменении количества прокладок, уложенных между седлами впускного и выпускного клапана, либо под пружиной разгрузочного клапана.

Регулировка производится по рекомендациям производителя автомобиля, контроль диапазонов давления осуществляется по манометру на приборной панели. Также необходимо оценивать периодичность, с которой компрессор подключается и отключается от пневматической системы (каждое отключение проявляется характерным шипением воздуха).

С течением времени в регуляторе давления могут возникать неисправности, наиболее часто встречаются следующие проблемы:

• Износ клапанов;
• Засорение каналов;
• Засорение фильтров;
• Проседание или поломка пружин;
• Поломка различных компонентов регулятора.

Все неисправности так или иначе проявляются ухудшением работы регулятора, изменением диапазона рабочих давлений с невозможностью их регулировки, или полным выходом из строя этого узла, а вместе с ним — и неработоспособность пневматической системы. Определить поломку можно только после снятия и разборки регулятора давления. В случае засорения каналов или фильтров регулятор можно легко привести в рабочее состояние, однако в случае износа и поломок деталей проще приобрести и установить новый регулятор.

Для обеспечения надежной работы пневматической системы автомобиля следует периодически проверять регулятор давления, а в случае необходимости — производить установку границ диапазона рабочего давления. В этом случае пневматические системы автомобиля будут работать долго и надежно, обеспечивая необходимые эксплуатационные характеристики и безопасность.

Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
2. Резиновое кольцо.
3. Пружина, которая надевается на направляющие выступа.
4. Пробка, которая обеспечивает перекрытие механизма.
5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
6. Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Как настроить компрессор на нужное давление?

Компрессоры поставляются с заводскими установками на включение и выключение. Как правило, изменить стандартные настройки покупатели решают по двум причинам.

Первое: такие изменения продиктованы техническими характеристиками подключенного инструмента.

Второе: желание сэкономить энергию и снизить нагрузку на пневмосистему.

Например, к системе подключается пневмоинструмент, у которого порог максимального давления ниже, чем выставлено на нагнетающем агрегате. Если не снизить уровень компрессии, инструмент выйдет из строя. Можно воспользоваться редукционным клапаном, отрегулировав степень сжатия подаваемого в пневматическую систему воздуха, но это будет полумера. Зачем заставлять компрессорную установку работать с усилием, нагнетая больше, чем нужно?

Другой случай: реле срабатывает при минимальной компрессии в 8 атмосфер, а подключенному пневмоинструменту для работы достаточно значения в 6 бар. Если настроить компрессор на более низкое давление, можно сэкономить до 10% электроэнергии. Снижается нагрузка на пневмосистему: трубы, шланги, фитинги, арматуру.

Как настроить прессостат компрессора?

Выполнение этой операции должно проводиться при заполненном ресивере, но выключенном питании. Следует включить компрессор, дождаться, пока сработает реле давления, и двигатель остановится. Фактические показания максимальной компрессии фиксируются по манометру. Затем следует отсечь подачу электричества.

Надо снять крышку прессостата. Он находится на ресивере или на подающей магистрали, обычно с красной или белой кнопкой «запуск компрессора». Коробочка из черного пластика. Под крышкой находится два винта (иногда – гайки). Больший винт (обозначен литерой P) регулирует максимальное давление, при котором двигатель отключается. Вращая винт в сторону значков «+» или «-», выставляют требуемое значение. Если установить слишком высокую степень сжатия, сработает предохранительный клапан.

Там же расположен винт меньшего размера (обозначен символами ΔP). Это регулировка разницы между максимальным и минимальным давлением (гистерезис). Для изменения значения нужно поворачивать винт в сторону значков «плюс» или «минус». На недорогих моделях эта функция может отсутствовать.

Некоторые производители оснащают реле третьим винтом. Он регулирует включение. Задает минимальное значение давления, на которое прессостат среагирует, запуская электродвигатель для нагнетания воздуха.

Стандартный гистерезис, на который производитель выставляет реле, – 2 бара. Не стоит сильно уменьшать это значение, иначе двигатель будет включаться слишком часто. Такой режим работы сокращает срок службы электрической системы компрессора. Если сделать разницу больше, мотор будет включаться реже, но увеличится перепад давления в пневмосистеме.

В ходе регулировки придется проверять результаты перенастройки опытным путем, включая компрессор. Не забывайте отключать подачу электричества перед каждой манипуляцией с реле давления. Это залог вашей безопасности. Дело в том, что контактор прессостата является размыкателем цепи электроснабжения двигателя, поэтому находится под напряжением.

Теги: как настроить компрессор на нужное давление, как настроить компрессор на автоматической, как настроить компрессор на автоматическое включение, как настроить прессостат компрессора

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электро схемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее — одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Принцип работы

Отпаять трубки от компрессора и конденсатора, отпаять фильтр-осушитель.

Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле.

Припаять новый фильтр-осушитель. На рис. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Даже имея большой опыт, подобный механизм изготовить сложно. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи ат, о чем сообщается в инструкции к прибору. Конкретнее — одна фаза будет постоянно подключена к нагрузке После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата. Он не должен быть направлен вовнутрь патрубков, так как пластмассовые элементы узлов от нагревания могут деформироваться или вовсе расплавиться. Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. Определяется по характерному свисту и ощущению резкого холодного сквозняка вблизи корпуса.

Как подключить компрессор: инструкция

Механизм срабатывает, когда проходит через определенные элементы электротока. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь. Однако возможна и ручная корректировка диапазона двух значений — максимальное и минимальное, но только в сторону понижения. Подключать провода от двигателя к электрическому разъему устройства. Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.

Следует соблюдать осторожность, чтобы не погнуть ламели. Источников может быть несколько. В зависимости от того, какой двигатель установлен в компрессоре, на В или на В, существуют разные схемы подключения прессостата

В зависимости от того, какой двигатель установлен в компрессоре, на В или на В, существуют разные схемы подключения прессостата.

Прессостат для компрессора изнашивается, работая в сложных условиях, и выходит из строя. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. После проверки сопротивления обязательно нужно измерить силу тока. Как настроить компрессор на ВКЛ и ВЫКЛ

Комплектация автоматических блоков и вопросы безопасности

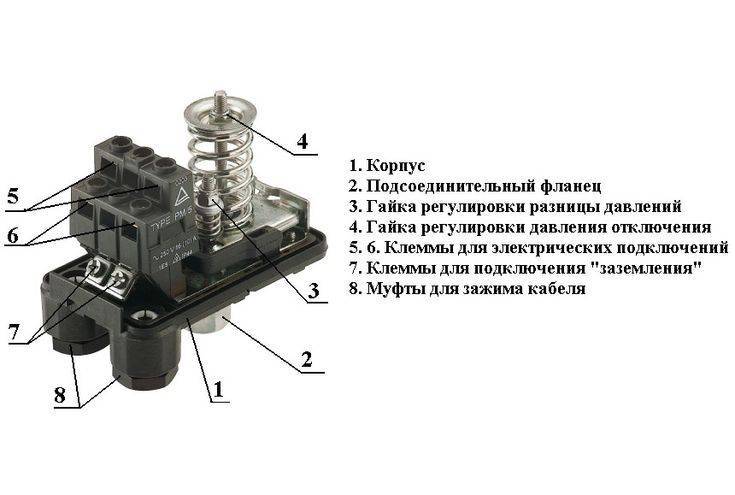

Конструктивно реле давления для компрессора имеет вид компактного блока с приемными патрубками, мембраной, воспринимающим пружинным элементам. Есть также обязательные подузлы — переключатель (механика), клапан разгрузки. Узел прессостата, работающий на восприятие, содержит пружинный блок, для его сжатия применяют винт. Заводские настройки — давление в диапазоне 4–6 атмосфер. Соответствующая информация указана в руководстве по эксплуатации.

Бюджетные реле перепада давления воздуха редко комплектуются автоматикой, в премиальных решениях она есть. Место установки — ресивер. При долговременном функционировании нужен прессостат, он предотвратит перегрев рабочих узлов. Жесткость, гибкость, эластичность пружинных элементов зависят от температурных параметров среды. Промышленные устройства проектируют таким образом, чтобы они давали стойкие и стабильные эксплуатационные значения в температурном диапазоне -5–+80 ºC.

Мембрану присоединяют к выключателю. При передвижении она будет корректировать работу прессостата.

Зачем нужен клапан разгрузки

Разгрузочный узел присоединен к магистрали подвода воздуха. Это позволяет выпускать из отсеков поршня избыточное давление. Параллельно осуществляется разгрузка выдвигающихся компрессорных узлов от приложения излишних усилий.

Элемент разгрузки находится между обратным эжекторным клапаном, компрессионным блоком. Когда привод останавливается, будет активизирован разгрузочный отдел. Через него стравливают избыточное давление из отсека поршня. Далее во время старта, ускорения работы электрического мотора будет создан натиск, который перекрывает клапанный механизм. Это предотвращает перегрузки привода, облегчает процесс запуска прибора в отключенном режиме.

Разгрузочная система может содержать интервалы включений по времени. Механизм будет открыт после запуска мотора. Для максимального кручения двигателя хватает основных диапазонов. Механический выключатель отвечает за старт, а также приостановку выполнения основных функций. Позиций две — включить и выключить. Режим включения активизирует приводный механизм, компрессор начинает работать по предварительно запрограммированной схеме. Вторая программа предотвращает несанкционированные включения при низких параметрах давления.

Клапан предохранения

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов, входящих в состав схемы управления. Речь о моторе, поршневом узле. Безопасность промустановок должна быть достаточной. Для этого регулятор оснащают предохранительным клапаном, что дает гарантию защиты работы системы даже при некорректном срабатывании реле.

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов системы управления. Безопасность промышленных конструкций должна быть на очень высоком уровне. Для ее повышения компрессорный регулятор комплектуют клапаном предохранения.

В нештатных случаях, когда показатель давления системы превышает установленные границы, телепрессостат срабатывать перестает, происходит подключение предохранительного узла, отвечающего за сброс воздушных масс. Аналогично срабатывают клапаны предохранения систем отопления. Дополнительно можно применять тепловое реле. Оно будет отслеживать силу подачи тока и своевременно отключать сеть по мере достижения предельных параметров. Для предотвращения выгорания обмотки двигателя выключают питание. Номинальные параметры задают с применением специального регулятора.

Подготовка к работе – первый запуск воздушного поршневого компрессора

Инструкция – всегда начинайте именно с нее. Даже если у вас большой опыт в обращении с компрессорным оборудованием, информация о конкретной модели не станет лишней. Новичкам пригодится наглядное руководство по основным процессам, как это реализовано в инструкциях FUBAG, а опытным пользователям – рекомендации по обслуживанию, подбору масла для поршневого компрессора и нюансам эксплуатации.

Перейдем к подготовке аппарата:

1. При наличии транспортных колес начните с их установки после распаковки.

2. Проверьте уровень масла с помощью щупа или глазка.

3. Не хватает масла – доливаем. Хватает – пропускаем пункт и переходим к следующему.

4. Теперь нужно правильно установить компрессор. Позаботьтесь о том, чтобы он стоял на ровной поверхности, чтобы исключить неравномерную смазку рабочих элементов. Предстоит работать внутри помещения? Тогда стоит выдержать расстояние в полметра от аппарата для свободного притока воздуха к двигателю компрессора.

5. Установите воздушный фильтр.

6. Поставьте сапун (здесь как раз таки пригодится инструкция к вашему компрессору). 7. Вот и все аппарат готов к работе.

Куда же без мер предосторожности. Предстоит работа на улице? Тогда обязательно позаботьтесь о защите от влаги. Итак, аппарат собран, можно подключать к электросети и запускать:

Итак, аппарат собран, можно подключать к электросети и запускать:

1. Переведите реле давления в положение ВЫКЛ. 2. Проверьте и закройте воздушный кран. 3. Подсоедините электропитание. 4. Переведите реле давления в положение ПУСК.

Компрессор начнет работать и будет поддерживать давление, достигая попеременно, то верхнего, то нижнего предела. Фактическое значение показано на манометре. Для отключения автоматического режима попеременного пуска и паузы достаточно отключить реле давления.

Разновидности затворов

Важным органом дроссельных органов 220 В считаются односедельные, крановые, диафрагменные, дисковые, двухседельные затворы, шланговые задвижки с жесткими или эластичными уплотнителями. При снижении герметичности неразгруженных клапанов промышленных систем ремонт задвижки 380 В осуществляется механической мастерской после предварительной диагностики всех частей и механизмов.

Профилактика контрольных приборов проводится в соответствии с планом, утвержденным производителем продукта и нормативами на газорегуляторную установку. Предельные значения юстировки определяются технологическими условиями и спецификой эксплуатирующей организации.

Каждый прибор обладает серийным номером, паспортом, сертификатом соответствия государственному стандарту. Все плановые манипуляции или ремонтные работы отображаются в эксплуатационном журнале ГРУ.

Обвязка компрессора

Предварительно проверяем его работоспособность, подключая к 12-вольтовому аккумулятору, и убеждаемся, что с ним все в порядке. На выходной штуцер компрессора надеваем переходник для шланга. Уплотняем с помощью ФУМ-ленты и прочно затягиваем ключами шестигранный соединитель.

Устанавливаем компрессор на ресивер в то место, где он будет позже закреплен. Отрезаем ножницами шланг на выходе, оставляя небольшой отросток, на который надеваем пластиковый прямоугольный фитинг. Он необходим для придания нужного направления шлангу, который будет выходить из него, и соединяться с переходником на ресивере. Между двумя последними деталями в шланг врезается шестигранный соединитель — он же обратный клапан.
