Простая регулировка мощности электрического отопления
Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).
Катушка имеет два контакта А1, А2.
При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант. В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели
В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.
Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.
К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.
При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.
А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!
Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.
по отдельности 2квт – 3квт – 4квт
вместе 2квт+3квт+4квт
раздельно 2квт+3квт
раздельно 2квт+4квт
раздельно 3квт+4квт
Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

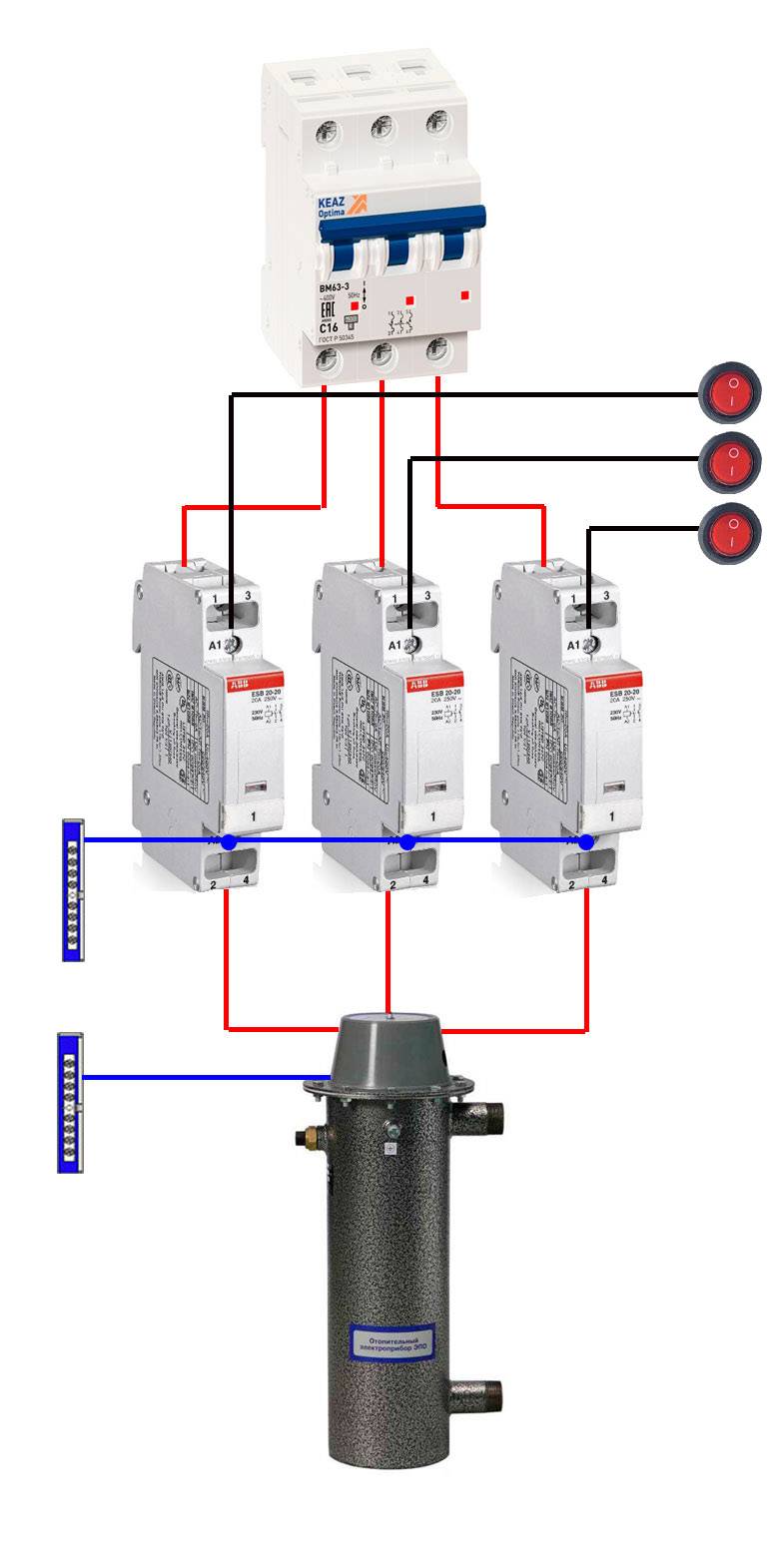

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

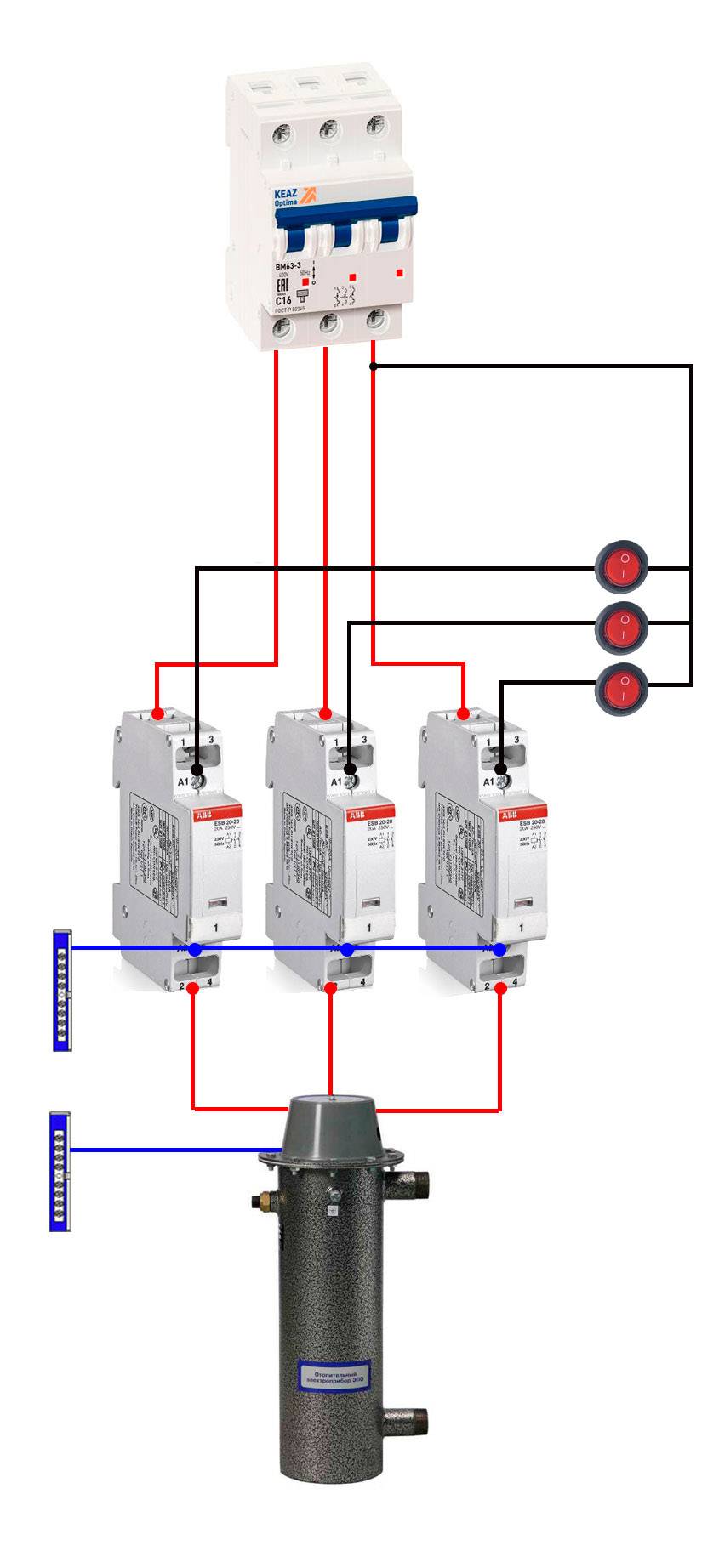

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.
Когда нельзя использовать канальные вентиляторы?
Как уже говорилось, самое существенное ограничение на использование канальных вентиляторов — это длина воздуховодов, в которых они должны обеспечивать циркуляцию воздуха — желательно, чтобы она не превышата 50-70 метров. Исключением из этого правила является подключение вытяжных воздуховодов к вентиляционным шахтам, обеспечивающим естественную тягу.
Кроме того надо помнить, что категорически нельзя использовать канальные вентиляторы для:
- перемещения взрывоопасных газов и газовых смесей
- транспортировки воздуха, засоренного твердыми микро-частицами с абразивным действием.
- при тепературе перемещаемого воздуха ниже -30С и выше +40С.
Последнее ограчение особенно актуально для т.н. «горячих цехов».
Подключение к электросети
Канальный вентилятор подключают к домашней электросети строго в соответствии с инструкцией по эксплуатации. В этом случае используют такие элементы электропроводки, как кабель и клеммники.
На приборных клеммах есть следующая маркировка:
- «L» — фазная жила;
- «N» — нулевая жила;
- «Т» — сигнальный провод (в моделях с таймером).
Нулевая жила имеет голубой цвет, фазная — коричневый или белый. При подключении канального вентилятора к электрической сети жилы кабеля подсоединяют к приборным клеммам.
При подключении вентиляционного устройства к электросети пошагово выполняют такие действия:
- откручивают крышку клеммной комплектной коробки вентиляционного устройства;
- в крышке есть фиксатор, куда вставляют провода;
- подключают провода на клеммы «линейная фаза» и «ноль»;
- закрывают крышку коробки с клеммами;
- проверяют подключение — включают прибор в розетку.
В этом случае не занимаются монтажом отдельного выключателя, так как при применении такого вентиляционного устройства чаще пользуются пультом, который регулирует объем воздушных масс, а также включает или отключает прибор.
Канальный бесшумный вентилятор подключают к электросети с напряжением в 220 В. Сегодня различные компании производят экономичные модели с небольшим энергопотреблением.
Как правило, двигатель такого устройства оснащен встроенным термодатчиком с возможностью перезапуска. Благодаря этому электродвигатель прибора не перегревается.
Настройка и управление
Только что установленные вентиляционные системы обязательно нужно грамотно настроить. Разумеется, правильное распределение воздушных потоков должно учитываться еще на стадии разработки проекта, когда осуществляется ряд требуемых инженерных расчетов
Однако, в данном случае важно учесть, что:
- при проектировании чаще применяются сечения воздуховодов стандартного типа, а сам воздух по ним может ходить с различной скоростью;
- львиная доля схем имеет определенные участки, где есть возможность верно распределить воздух лишь ручным способом.
Учитывая данные особенности, можно сделать вывод, что наладку вентиляционной системы с автоматикой также лучше доверить специалистам. Порядок проведения этих работ таков:
- сначала с применением анемометра определяют и вычисляют среднюю скорость прохождения воздуха через решетку вентиляции;
- затем, применяя величину живого сечения решетки, рассчитывают объем воздуха, опираясь на специальную формулу;
- при помощи регулирующего клапана объем воздуха, поступающего на решетку, уменьшается либо увеличивается;
- клапан воздушного расхода встраивают как в воздушный отвод, так и в решетку;
- изменив угол заслонки регулирующего клапана, вновь проводят все требуемые замеры скорости воздушных масс на решетках;
- все выявленные параметры сверяются с проектом, и в случае расхождений система настраивается дальше.
Главными управляющими возможностями грамотно установленной вентиляционной системы с автоматикой являются:
- последовательный пуск;
- последовательная остановка;
- резервирование и дополнение.
Почему нельзя регулировать скорость вращения вентилятора диммером
Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.
Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.
В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.
Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.
Различия в схемах управления:
В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.
Схема симисторного регулятора отличается от схемы диммера в следующем:
· Установлен нижний порог напряжения подаваемого на двигатель вентилятора
· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.
· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.
· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.
· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления
Для чего это необходимо:
1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.
Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.
В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.
2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.
3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.
4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.
5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.
Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора
Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:
- Использовать специальные регуляторы, предназначенные для вентиляторов.
- Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.
Базовые технические аспекты
Инструменты и материалы:
- спирт;
- наждачная бумага нулевка;
- грунтовка.
Существует несколько видов вентиляторов, которые используются в быту:
Габаритные размеры оконных осевых вентиляторов.
- Внутренние. Используются обычно для больших зданий и сооружений, где нужно подавать большое количество воздуха под давлением. Они очень мощные и выносливые, но ценовая политика достаточно суровая. Единственный их минус на деле – это сложности в обслуживании, так как для прочистки такого вентилятора в случае запыления потребуется разбирать целый сегмент, в котором он устанавливается.
- Наружные. Популярны в обывательской среде, так как очень просты в монтаже, легко обслуживаются и стоят недорого. Они почти всегда обладают низкой мощностью, чтобы хватило лишь на небольшое помещение, но вполне оправдывают себя в быту. Единственный минус – это слабый материал, который в случае неправильного физического воздействия может лопнуть.
В обоих случаях монтаж разный, но подготовительные работы весьма схожи:
- Очищается пространство от посторонних предметов. Оставить можно только электропроводку, но ее отдельно проверить.
- При необходимости площадь покрывается защитным материалом, будь то водостойкая краска или грунтовка.
- Поверхность обезжиривается при помощи спирта или любых аналогичных жидкостей.
Теперь подготовка к процессу установки осевого вентилятора завершена, но самое сложное еще впереди.
Монтаж вентиляторов в прямоугольные воздуховоды
Прямоугольные воздуховоды подразделяются на каналы с квадратным и произвольным сечением. Наиболее частым вариантом является воздуховод с квадратным сечением, что позволяет обеспечить оптимальную скорость воздушного потока, минимизировать шум и потери. Установка заключается только в размещении вентилятора внутри канала и соединении фланцев с проверкой герметичности стыков.
Более сложным является монтаж канального вентилятора в воздуховод с произвольным прямоугольным размером. Здесь необходим пирамидальный переход под требуемое квадратное сечение при длине равной половине общей длины вентилятора.
Размер входного отверстия оборудования должен соответствовать параметрам рабочего колеса
Обратите внимание на указанный производителем размер, часто он указывается в дециметрах, а не в миллиметрах. При необходимости соединительный фланец воздуховода необходимо плавно увеличить или уменьшить под размер вентилятора
Расширение воздуховода (или сужение) делается на одну сторону с углом 8 – 10°. Необходимо строго следовать схеме подключения, чтобы не нарушить проходимость воздушного потока. Иначе возможно значительное уменьшение производительности оборудования.
Как ускорить или замедлить вращение вытяжного вентилятора
В вентиляционных вытяжках вращение лопастей возрастает или понижается, изменяя интенсивность воздушного потока и качество обмена атмосферой. Чтобы выставлять оптимальный режим работы, можно регулировать показатели частоты либо напряжения электрического тока. Однако практически всегда выбирается второй метод, ведь цена частотного регулятора бывает намного выше вентилирующего аппарата. 95.47.253.202
Представленная дешевизной особенность позволила ему найти применение в бытовых системах, которые монтируются в офисах, магазинах и других общественных зданиях. Регулировать скорость вытяжки можно и механическим методом. С такой целью некоторые модули управления оснащаются маленьким колесом, вращением которого плавно либо ступенчато сменяются значения оборотов привода.
Регуляторы
Регуляторы – это один из основных элементов системы автоматики для вентиляции, обеспечивающий управление исполнительными механизмами по показаниям различных датчиков.
По функциональному предназначению эти элементы вентиляционных систем подразделяются на регуляторы скорости и регуляторы температур.
Регуляторы скорости бывают однофазными и трёхфазными (также, как и двигатели). Также они бывают с плавным или ступенчатым регулированием, при этом выбор способа регулирования зависит от мощностей вентиляторов. Наиболее современным и экономичным является способ скорости вращения насосов и вентиляторов с помощью преобразователей частоты (ПЧ). Несмотря на высокую стоимость, ПЧ экономически оправдывают себя уже на двигателях с мощностью более 1 кВт.
Регуляторы температур в зависимости от способа управления бывают пороговыми, управляющие температурой с помощью полностью открытой или полностью закрытой заслонки (пример – автомобильный термостат), и с пропорционально дифференциальным управлением (PID), позволяют плавно управлять температурой в рабочем диапазоне.
Управление регуляторами в системах автоматизации вентиляции осуществляется из щитов управления.
Для чего нужны регуляторы скорости вентилятора?
У некоторых владельцев частных домов и квартир возникает вопрос, как уменьшить обороты вентилятора вытяжки. Для начала разберемся, зачем это нужно. Обычно скорость вращения сокращают для уменьшения шума от прибора и экономии электроэнергии. Но стоит помнить, что подобные действия приведут к снижению производительности, что не лучшим образом отразится на микроклимате в помещении.
Если вентилятор постоянно работает на максимальной скорости, то быстро вырабатывает свой ресурс. Для продления срока эксплуатации, экономии электроэнергии и уменьшения шума устанавливают специальное оборудование, которое позволяет регулировать частоту вращения.
Разновидности регуляторов
Существует несколько разновидностей регуляторов:
- Тиристорный контроллер используют в однофазном оборудовании. Его преимущество в дополнительной защите корпуса от перегревания.
- Для мощных вентиляторов выбирают трансформаторный регулятор. В продаже есть однофазные и трехфазные разновидности. Основное достоинство заключается в возможности одновременной регулировки мощности сразу нескольких приборов. Еще один плюс состоит в плавном уменьшении скорости.
- Некоторые домашние мастера используют частотные или электронные контроллеры.
- Симисторный регулятор применяют чаще, потому что он подходит для одновременной регулировки мощности сразу нескольких моторов. Его плюс заключается в бесшумной работе.
- Для функционирования в диапазоне от 0 до 480 Вольт подходит частотный контроллер. Его используют в комплексе с трехфазным двигателем, имеющим мощность не больше 75 тысяч Вт.
Сборка регулятора своими руками
Для самостоятельного изготовления регулятора понадобятся обычный и переменный резисторы, а также транзистор.
Последовательность изготовления:
- Для начала базу транзистора припаивают к среднему контакту резистора переменного типа. Его коллектор прикрепляют к внешнему выходу.
- Ко второму краю резистора переменной разновидности припаивают второй обычный резистор. Мастера берут модель с сопротивлением 1 тысяча Ом.
- Второй выход резистора соединяют пайкой с транзисторным эмиттером.
- Провод, по которому происходит подача напряжения, припаивают к транзистору. Его положительный выход крепят к эмиттеру резистора переменной разновидности.
- Самодельный прибор присоединяют к вентилятору для проверки работоспособности. Для этого положительный провод устройства соединяют с проводкой, идущей от эмиттера. Кабели подачи напряжения подключают к блоку питания.
- Минусовой провод подсоединяют напрямую. Для проверки эффективности работы колесо переменного резистора крутят вручную и отслеживают изменение частоты вращения лопастей.
- Если требуется, один контроллер синхронизируют с работой сразу двух канальных вентиляторов.
Эффективность вытяжной вентиляции во многом зависит от правильного выбора канального вентиляционного оборудования. При подборе подходящей модели учитывают нормативные требования, условия эксплуатации, необходимую производительность, габариты и материал изготовления.
Характеристики изделия
Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:
- max расход воздуха — 5330 м³/ч;
- max давление — 900 Па;
- перфорации для скрепления с трубопроводами — 100-400 мм;
- небольшой уровень звукового воздействия;
- производительность может регулироваться;
- установка производится быстро, при этом не требуется особых навыков;
- техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.
Предлагаем ознакомиться Освещение в ванной комнате и туалете: 5 основных правил
В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.
Как настроить скорость вращения кулеров (вентиляторов)
Конечно, температура помещения, в котором находится компьютер, зависит от температуры компонентов и нагрузки на систему охлаждения (поэтому в жаркое лето компьютер перегревается чаще).
Ненормально, когда температура компьютеров достигает 80-85°C (хотя некоторые производители ноутбуков допускают такой нагрев).
Кстати, во многих случаях есть и другая сторона медали. Холодильник вращается с максимальной скоростью и издает много шума (пользователь может вообще не загружать компьютер, и он будет вращаться гораздо медленнее и тише).
В следующем разделе описано, как регулировать скорость отжима и как соблюдать осторожность
Как подключить?
Выполнить подключение контроллера скорости к вентилятору можно своими руками. Для этого необходимо внимательно прочитать инструкцию и соблюдать ряд мер безопасности при работе с электроприборами. В зависимости от вида конструкции и вида обслуживаемых вентиляторов, контроллеры могут быть установлены на стене, внутри стены, внутри вентустановки или в отдельно стоящем шкафу системы «умный дом». Настенный и внутристенный регуляторы закрепляются при помощи шурупов или дюбелей, в зависимости от габаритов и веса устройства. Крепёжные элементы обычно входят в комплект наряду со схемой подключения прибора.
Схемы подключения у моделей могут отличаться, однако, общие закономерности и последовательность выполнения действий всё же есть. Вначале контроллер нужно подключить к кабелю, подающему ток на вентилятор. Основной целью данного этапа является разделение проводов «фаза», «ноль» и «земля». Затем выполняют подсоединение проводов к входным и выходным клеммам. Главное при этом — не перепутать провода местами и выполнить подключение согласно инструкции. Кроме того, следует проконтролировать, чтобы размер сечения кабеля питания и соединения соответствовал максимально разрешённому напряжению подключаемого устройства.
При подключении регулятора скорости к вентиляторам ноутбука напряжением 12 вольт необходимо выяснить предельно допустимые температуры деталей устройства. Иначе можно лишиться компьютера, у которого от перегрева выйдут из строя процессор, материнская плата и графическая карта. При подключении контроллера к оргтехнике необходимо также строго следовать инструкции. При необходимости подключения сразу нескольких вентиляторов лучше приобрести многоканальный регулятор, так как некоторые модели способны обслуживать до четырёх вентиляторов одновременно.
Регуляторы скорости вентиляторов являются важным многофункциональными устройством. Они защищают технику от перегрева, продлевают срок эксплуатации электрических двигателей вентиляторов, экономят электроэнергию и существенно понижают уровень шума в помещениях. Благодаря своей эффективности и практичности приборы обретают всё большую популярность и растущий потребительский спрос.
О том, как своими руками сделать регулятор скорости вентилятора, смотрите далее.
Источник
Когда может потребоваться настройка скорости кулера
Регулировка скорости вращения проводится в BIOS с учётом настроек и температуры на датчиках. В большинстве случаев этого достаточно, но иногда система умной регулировки не справляется. Разбалансировка происходит в следующих условиях:
- разгон процессора/видеокарты, увеличение вольтажа и частоты основных шин;
- замена стандартного системного кулера на более мощный;
- нестандартное подключение вентиляторов, после чего они не отображаются в BIOS;
- устаревание системы охлаждения с шумом на высоких оборотах;
- загрязнение кулера и радиатора пылью.
Если шум и увеличение скорости кулера вызвано перегревом, снижать обороты вручную не стоит. Лучше всего начать с чистки вентиляторов от пыли, для процессора — снять полностью и заменить термопасту на подложке. После нескольких лет эксплуатации эта процедура поможет снизить температуру на 10–20°C.
Стандартный корпусный вентилятор ограничен скоростью около 2500–3000 оборотов в минуту (RPM). На практике устройство редко работает на полную мощность, выдавая около тысячи RPM. Перегрева нет, а кулер всё равно продолжает выдавать несколько тысяч оборотов вхолостую? Придётся исправлять настройки вручную.
Предельный нагрев для большинства элементов ПК — около 80°C. В идеале необходимо держать температуру на уровне 30–40°C: более холодное железо интересно только энтузиастам-оверклокерам, с воздушным охлаждением такого добиться сложно. Проверить информацию по температурным датчикам и скорости вентиляторов можно в информационных приложениях AIDA64 или CPU-Z/GPU-Z.
Способы подключения и регулировки скорости
Итак, чтобы организовать экономный режим работы вентилятора, а как следствие и его скорость выполняется изменение основных параметров питающей сети посредством двух способов:
- Частота питающего напряжения.
- Напряжение питания электродвигателя.
Что касается непосредственно регулировки оборотов агрегата, то дополнительно можно подключать такие устройства:
- Тиристорные.
- Ступенчатые.
- Электронные автотрансформаторы.
Ниже мы рассмотрим важные особенности каждого из этого регулятора, которые подключается к вентилятору. Но, а сначала разберемся, по каким причинам возникает потребность в регулировке скорости.
Особенности установки
Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.
Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.
Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.
Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.
Регулятор скорости вентилятора — простая схема
Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.
Список необходимых радиоэлементов:
- 2 биполярных транзистора — КТ361А и КТ814А.
- Стабилитрон — 1N4736A (6.8В).
- Диод.
- Электролитический конденсатор — 10 мкФ.
- 8 резисторов — 1х300 Ом, 1х1 кОм, 1х560 Ом, 2х68 кОм, 1х2 кОм, 1х1 кОм, 1х1 МОм.
- Терморезистор — 10 кОм
- Вентилятор.
Плата регулятора скорости вентилятора:
Фото готового регулятора скорости вентилятора:
Разновидности и характеристики устройств
Трансформаторные регуляторы идеально подходят для ситуаций, когда вам нужно вручную регулировать скорость всасывающих лопастей. Их популярность обусловлена умеренной стоимостью, а также максимальной надежностью среди «коллег».
Благодаря широкому диапазону мощностей выпускаемых устройств легко подобрать модель для комбинации с вентиляторами от нескольких Вт до нескольких кВт. Но модели не универсальны, они сочетаются с типами вытяжек
Отличие шаговых контроллеров от других типов контроллеров заключается в возможности непрерывно работать длительное время в беспилотных конструкциях.
Основные технические характеристики устройств:
- класс защиты устройства: 00, 20, 54 IP.
- однофазные и трехфазные – соответственно 220 и 380 В;
- ступенчатое напряжение: 65-110-135-170-230 или 80-105-130-160-230 (значения различаются в зависимости от модели);
- частота тока: 50-60 Гц;
- вес может достигать 30 кг (все устройства довольно громоздкие);
Корпуса устройства выполнены из прочного пластика и выдерживают температуру до +40 градусов. Некоторые группы регуляторов относятся к классу B с запасом выдержки до 130 градусов.
Есть устройства со встроенными защитными устройствами, которые прерывают подачу питания на вентилятор при срабатывании его термоконтактов. Перезапуск осуществляется установкой ручки в нулевое положение на 10 секунд
Некоторые модели оборудованы сигнальными лампами и индикаторами аварийной сигнализации. Также существуют уникальные устройства с возможностью гальванической развязки от сети. Эти контроллеры можно использовать в медицинских учреждениях.
В качестве дополнительных опций контроллер может иметь клеммы для подключения и управления внешними устройствами (например, приводами воздушной заслонки).
По конструкции и типу обслуживаемых вентиляторов контроллеры делятся на устанавливаемые:
- отдельный специальный шкаф, если работает система «умный дом».
- на стенах;
- внутри стен;
- внутри вентустановки;
Некоторые модели устанавливаются на DIN-рейку с дистанционным управлением.
Если вам нужно отрегулировать скорость на нескольких вентиляторах, рекомендуется приобрести многоканальный контроллер. Существуют модели, которые могут обслуживать до четырех и более устройств одновременно.
Если регулятор используется для нескольких канальных вентиляторов, общий ток, потребляемый последними, не должен превышать значение номинального тока регулятора (плюс запас 20-30%)
Но если вентиляторы расположены в разных помещениях и регулятор один, то параметры на вытяжках будут одинаковыми. Если в разных помещениях нужен разный микроклимат, удобнее подключить несколько контроллеров.
Большой вес и размер таких устройств, сложность внешнего управления перекрываются их преимуществами при фиксированном размещении. Выбор конкретной модели зависит от технических характеристик вентиляционной системы.
Обзор: как подключить вытяжной вентилятор и уменьшить скорость
Вентилятор присутствует во многих видах бытовых приборов. В частности, в ванной комнате или туалете он нужен для быстрого удаления влажного воздуха через вытяжку. Естественная вентиляция в старых домах чаще всего работает недостаточно интенсивно, потому что разрабатывалась она с учетом установки деревянных окон (современные стеклопакеты не пропускают воздух). Чтобы наладить проветривание в квартире, устанавливают вытяжные вентиляторы. А для того, чтобы это устройство прослужило долго, изобретен специальный регулятор, способный снизить или увеличить скорость вращения пластин.
Монтаж вентиляторов в прямоугольные воздуховоды
Прямоугольные воздуховоды подразделяются на каналы с квадратным и произвольным сечением. Наиболее частым вариантом является воздуховод с квадратным сечением, что позволяет обеспечить оптимальную скорость воздушного потока, минимизировать шум и потери. Установка заключается только в размещении вентилятора внутри канала и соединении фланцев с проверкой герметичности стыков.
Более сложным является монтаж канального вентилятора в воздуховод с произвольным прямоугольным размером. Здесь необходим пирамидальный переход под требуемое квадратное сечение при длине равной половине общей длины вентилятора.
Размер входного отверстия оборудования должен соответствовать параметрам рабочего колеса
Обратите внимание на указанный производителем размер, часто он указывается в дециметрах, а не в миллиметрах. При необходимости соединительный фланец воздуховода необходимо плавно увеличить или уменьшить под размер вентилятора
Расширение воздуховода (или сужение) делается на одну сторону с углом 8 – 10°. Необходимо строго следовать схеме подключения, чтобы не нарушить проходимость воздушного потока. Иначе возможно значительное уменьшение производительности оборудования.
Область применения
Канальные вентиляторы применяются в домашнем хозяйстве, в помещениях коммерческого назначения (магазины, заведения общепита и другие). Для узких промышленных целей проектируют модели со специальными свойствами. Существуют модели, приспособленные для условий повышенной влажности, например, ванных комнат и туалетов. Можно организовать крепление вытяжки так, чтобы она включалась одновременно с освещением. Один из питающих проводников размыкают и соединяют с выключателем. Если последний имеет две кнопки, делают иначе: одну из них соединяют с осветительным прибором, другую – с вентиляционным.
Подключение к электросети
Завершается установка канального вентилятора в воздуховод подключением оборудования к электросети. Для этого ознакомьтесь с прилагаемой производителем схемой и найдите на корпусе клеммную коробку. Для работы вентиляционной системы необходимо подключить электродвигатель и заземляющий провод, в месте подключения которого на корпусе есть соответствующий значок.
В схеме подключения должна присутствовать пускозащитная аппаратура – тепловое реле и магнитный пускатель
Очень важно чтобы номинальный ток в сети соответствовал току оборудования. После завершения подключения необходимо произвести кратковременное включение для проверки направления вращения вентилятора
При ошибке необходимо переподключить фазы в клеммной коробке. При однофазном питании направление движения устанавливается на заводе и запрещено менять его самостоятельно.
Основные виды регуляторов
Разделить все контроллеры можно по принципу регулирования:
Трансформаторный регулятор скорости. Предназначен для мощных вентиляторов. Двигатель – одно- или трехфазный. Снижение скорости происходит плавно и может осуществляться на нескольких приборах одновременно.
Электронный регулятор скорости
Тиристорный регулятор скорости. Предотвращает перегревание корпуса, эффективно работает в однофазном оборудовании.
Частотный регулятор скорости.
Симисторный регулятор скорости. Наиболее распространен. Способен охватить не один, а сразу несколько двигателей
Очень важно, чтобы показатель тока не превышал предельное значение, большинство моделей – бесшумные.
Частотный регулятор скорости. Эти модели могут применяться исключительно в диапазоне от 0 до 480 Вольт
Подходит для 3-фазных двигателей с мощностью не выше 75000 Вт.
Круглый или квадратный?
Канальные вентиляторы всегда бывают встроены в воздуховоды, которые, как правило, устанавливаются скрытно: за фальш-потолками, в декоративных колоннах и т.д. При этом форма сечения их каналов может быть разной — как прямоугольной (чаще всего — квадратной), так и круглой. Какое из них предпочтительнее? Сравним:
| Вентилятор канальный круглый | Вентилятор канальный прямоугольный | |
| Где применяется | В воздуховаодах с круглым сечением | Используется в профильных прямоугольных воздуховодах |
| Достоинства | Допускает использование гибкого воздуховода | Позволяет эффективно использовать даже ограниченное подпотолочное пространство |
| Недостатки | Имеет меньшую, по сравнению с прямоугольным, пропускуную способность | Допускает более значительные, чем в круглом воздуховоде, утечки воздуха за счет негорметичности канала |
В общем, вариант с круглым сечением более популярен, поскольку он имеет еще одно немаловажное преимущество перед прямоугольным. В прямоугольном воздуходе короб, в котором размещается вентилятор, работае как резонатор — и тем самым увеличивает производимый им шум
Поэтому круглый вариант в этом смысле также предпочтительнее.
