Регулировка и ремонт неисправностей карбюратора бензопилы своими руками

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
Снимаем тягу газа (дроссельной заслонки) карбюратора.
Отсоединяем трос от рычага управления
Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

Откручиваем винт.
Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Как правильно отрегулировать карбюратор своими руками?

После промывки и полной очистки карбюратора производят его сборку и приступают к регулировке. Прежде всего, следует разобраться в назначении регулировочных винтов. В этом поможет инструкция, но некоторые общие моменты` следует рассмотреть сразу. Чаще всего встречается следующее обозначение винтов:

H — производит регулировку состояния главного жиклера, т.е. настраивает максимальную скорость вращения вала двигателя;
L — производит настройку жиклеров холостого хода (отвечает за минимальную скорость вращения вала);
T — регулирует работу мотора на холостом ходу. Может также обозначаться буквами LA или S, на некоторых моделях карбюраторов он вовсе отсутствует.

Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина увеличивается). При вращении винта T меняется скорость вращения вала на холостом ходу — по часовой стрелке она возрастает, а в обратном направлении — уменьшается.

Рисунок 2 – Механизмы регулировки карбюратора

Прежде, чем приступить к непосредственным действиям, следует найти и внимательно изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в инструкции к бензопиле. Затем надо подготовить рабочее место — уложить пилу на ровную горизонтальную плоскость, направив цепь в противоположную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно приступать к основной части работ.

Порядок настройки карбюратора:

Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратно, чтобы не сломать винты — это станет причиной полной потери карбюратора.
Открутить оба винта на полтора оборота.
Запустить двигатель на 10 минут и прогреть его. Это необходимый момент, так как на холодном двигателе правильно настроить карбюратор не удастся.
Поворачивая винты H и L, поочередно регулируют вращение вала на максимальных и минимальных оборотах.
Регулируя положение винта T (или он может иметь другое обозначение), настраивается холостой ход бензопилы. Необходимо добиться ровной и стабильной работы двигателя

Важно следить за тем, движется на холостом ходу цепь, или нет. Если движется, еще немного поворачивают винт против часовой стрелки.

Проверить работу двигателя можно визуально и на слух. Слишком обогащенная смесь вызывает появление густого дыма из выхлопного отверстия. При подаче обедненной смеси во время работы пилы слышится свист. Чрезмерно экономичный режим вреден — если винт L настроить на «бедное» топливо, появятся проблемы с запуском двигателя. При установке на обедненную смесь винта H пила заметно потеряет мощность. Определить правильную настройку можно по следующим признакам:

на холостом ходу двигатель не глохнет, а цепь неподвижна;
во время работы двигателя нет чрезмерного дыма из выхлопной трубы;
двигатель демонстрирует хорошую приемистость (быстро набирает обороты при нажатии на акселератор).

Подробное описание настройки имеется в инструкции, которая идет вместе с инструментом в комплекте поставки. Ее следует внимательно изучить, поскольку возможны некоторые особенности или специфические требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.

Бензин не поступает в карбюратор бензопилы – способы ремонта

Любая бензопила оснащается двухтактным одноцилиндровым карбюраторным двигателем. Ранние модели бензопил оснащались контактным зажиганием, но теперь практически все производители используют электронное зажигание, благодаря чему не нужно постоянно чистить контакты и регулировать промежуток между ними.

Топливовоздушная смесь для работы двигателя смешивается в карбюраторе. С помощью специальной заслонки можно вручную обеднить или обогатить топливную смесь под определенную цель – к примеру, для распила твердой древесины.

От исправного технического состояния карбюратора напрямую зависит как исправность двигателя, так и производительность бензопилы. Рассмотрим подробнее, как устроен карбюратор бензопилы.

Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.

Ремонт неисправности сводится к снятию и промывке загрязненных деталей.

Снять крышку пластикового корпуса пилы;
Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.

Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

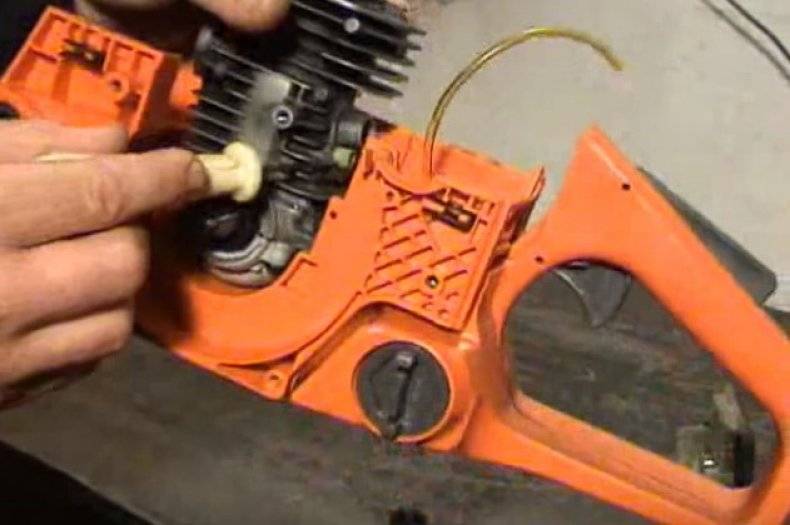

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность

В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала

Ремонт цилиндропоршневой группы (ЦПГ)

Иногда бывает, что двигатель не способен достичь максимальной мощности или завестись по причинам недостаточного давления в цилиндрах. Источником подобных проблем порой служат неисправные кольца поршня, неполадки с цилиндром, подшипниками или износ самого поршня. Поэтому ремонт бензопилы следует начинать с визуального осмотра цилиндров двигателя. Инспекция возможна через отверстие, куда устанавливается свеча для воспламенения смеси. Обзор при таких условиях останется минимальным, но первое представление о состоянии рабочей группы на этом этапе получить можно.

Замена поршня

Можно также в отверстие для свечи вставить компрессометр. Прокрутить стартер или коленчатый вал. Давление внутри должно быть не менее 8 атмосферных единиц. При меньших значениях двигатель не будет работать ввиду недостаточности создаваемого давления внутри. С уменьшением давления также уменьшается и сама мощность двигателя.

Более детальную картину о том, что происходит внутри, можно увидеть, разобрав его. Для этого следует снять картер и визуально обследовать поршень. Если есть сколы, вмятины или царапины, его обязательно следует заменить. Поршневые пальцы должны быть также в хорошем состоянии без повреждений и не болтаться. Если это происходит, то однозначно следует менять их.

Снижение давления внутри двигателя заключается также в выходе из строя колец поршня. Это можно сразу заметить, так как рабочее кольцо не покрывается нагаром, в канавке оно находится свободно и не болтается, плотно прижимается внутри цилиндра.

Замена колец поршня бензопилы

Также следует обследовать поверхность внутренней части цилиндра. Если она уже выработана, то следует ее расточить.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

Отсоедините верхнюю крышку и снимите ее.
Аккуратно достаньте мембрану топливного насоса.
В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
Открутите нижнюю крышку.
Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа

Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
распылитель — механизм впрыскивания топлива в поток воздуха;
поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

«H» — винт, регулирующий максимальные обороты и главный жиклер;
«L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
Положите бензопилу на какую-либо устойчивую поверхность.
Цепь пилы должна быть направлена в сторону от вас во избежание травм.
Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

исключить риск создания карбюратором «бедной» смеси;
минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

винт с маркировкой L – корректирует низкие обороты;
винт с маркировкой H, за счет него проводится настройка высоких оборотов;
винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
Проверка воздушного фильтра и очищение этой детали.
Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

положите бензопилу на ровную поверхность;
сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

базовый этап (двигатель включен);
этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Устройство карбюратора бензопилы

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
диффузор – расположен рядом с входным отверстием камеры;
распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.

Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.
