Регуляторы температуры для батарей отопления: виды и монтаж

Зачем нужен терморегулятор?

Терморегулятор (по-другому термостат) – это устройство, которое крепится к батарее и позволяет регулировать температуру воздуха в помещении. Отдельные модели термостатов программируются на поддержание разной температуры в разные дни, в разное время суток.

Терморегулятор для радиатора отопления

Терморегулятор не только создаёт комфортную среду для обитателей жилища, но и позволяет сэкономить на отоплении. Для экономии денежных средств в многоквартирных домах должен быть установлен теплосчётчик. В частных домах затраты на приобретение и установку терморегулятора окупаются за один сезон отопления.

Термостат легко монтируется на радиатор, не требует никаких затрат во время эксплуатации, поддерживает широкий диапазон температур (от +5 до +27 градусов по Цельсию), стильно смотрится внешне и чётко работает.

В процессе работы термостата нет необходимости проводить профилактическое или техническое обслуживание.

Терморегуляторы применяются не только в комнатах квартир и домов, но и в нежилых помещениях. В котельных термостат используется для защиты оборудования от перегрева и высоких нагрузок. Его устанавливают на выходе из котла (или бойлера). Терморегулятор не допустит возникновения аварии в системе отопления, контролируя повышение температуры и давления воды. Он служит гарантией безопасности от пожаров и взрывов газовых котлов.

Терморегулятор на выходе из котла (или бойлера).

Посредством термостатов можно контролировать температуру в производственных цехах, складах, автомобилях (например, марки Бугатти). Используют их даже в холодильных камерах. Для этого приобретаются незамерзающие приборы.

Термостаты, предназначенные для работы в экстремальных условиях, для нежилых помещений, способны поддерживать температурный режим в диапазоне от -20 до +70 градусов по Цельсию.

Ещё одно преимущество терморегулятора – долговечность. На каждый прибор производитель даёт гарантию от 1 года.

На домашнем терморегуляторе можно установить температуру в пределах от 5 до 30 градусов по Цельсию с шагом в 1 градус.

Изменение настроек терморегулятора

Режимы терморегулятора ( цифры на термоголовке):

Снежинка — режим антизамерзания ( 6,5 ˚C);
1 — лестницы, вестибюли (12 ˚C);
2 — спальни (16 ˚C) , ночной режим (14 ˚C);
3 — жилые комнаты, столовые (20 ˚C), кухня, коридор (18 ˚C);
4 — ванные комнаты (24 ˚C), кабинеты и детские спальни (22 ˚C)
5 — помещения бассейнов (28 ˚C).

Технически внутри этого элемента системы отопления не предусматриваются детали, которые требуют изменения положения. Настройка заключается в определении температуры, при которой находиться в помещении становится комфортно, и дальнейшее смещение ручки регулятора. Для этого нужно выполнить несложные манипуляции:

Система отопления должна работать.
Термометр следует расположить там, где желательно точнее измерить параметры воздуха. Причем двери в помещение должны быть закрыты.
Терморегулятор поворачивают влево – это означает, что отверстие для теплоносителя открыто, батарея горячая.
Когда в комнате станет некомфортно – слишком жарко, регулятор поворачивают вправо. Батарея начнет остывать.
Как только появилось ощущение комфорта, нужно поворачивать регулятор, но делать это следует медленно, прислушиваясь. Как только появился шум, а батарея снова начала нагреваться, нужно заменить, на каком значении в этот момент стоял указатель прибора. Именно такую настройку выполняют, когда ощущается прохлада в помещении и нужно повысить температуру воздуха до комфортного уровня.

https://youtube.com/watch?v=AInqeiTP-KQ

Установка и настройка терморегулятора не представляет особой сложности. Это можно делать самостоятельно, не привлекая специалистов.

Типы теплового агента

Наиболее часто в его роли используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:

Более дешевыми и простыми являются регуляторы первого вида. По этой причине они представлены очень большим количеством моделей. Однако они управляют батареей более медленно.

Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен достаточно быстро среагировать на изменение температуры в помещении.

На практике разница между реакцией двух типов является весьма малой

Поэтому при выборе лучше сосредоточить внимание на качестве исполнения. Оно же зависит от производителя

Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С. Конечно, есть варианты, рассчитанные на установку других уровней температуры. Однако с ростом диапазона температур поднимается цена.

Монтаж прибора

Перед тем, как произвести монтаж и как регулировать батареи отопления, потребуется перекрыть подачу воды в систему отопления. После того, как она будет слита, можно приступить к такому этапу, как установка кранов на батареи отопления:

Необходимо срезать трубы на некотором расстоянии от батареи, затем отсоединить их.
Произвести демонтаж крана, если его монтаж был произведен до батареи.
От клапанов запорного типа и терморегулирующего типа необходимо отсоединить хвостовики, а затем завернуть их в пробки радиатора.
Далее необходимо собрать обвязку и установить на то место, которое вы выбрали.
Установка термоголовки на радиатор отопления закончится тем, что будет подсоединение труб разводки горизонтального типа. Эти трубы идут с обвязкой от самого стояка.

Достоинства современных терморегуляторов

Модели терморегуляторов, которые выпускаются в настоящее время, не только удобны в использовании, но и имеют эстетичный внешний вид подходящий к интерьеру практически любого помещения.

Стоит отметить, что монтаж данных приборов несложен не только в новых отопительных системах, но и в действующих. Кроме этого, по оценке специалистов, они имеют достаточно большой эксплуатационный срок, на протяжении которого практически не требуется профилактическое и техническое обслуживание. После установки терморегуляторов отпадает необходимость в регулировании температурного режима, путем открытия окон или дверей.

Терморегулятор для батареи отопления

Температурный диапазон для нормальной работы данного прибора составляет 5–27 °C, вы можете сами подобрать необходимый температурный режим и он будет поддерживаться в помещении с точность до 1 °C. Кроме этого термостат установленный на радиаторе позволяет предупредить излишнее нагревание воздуха в помещении прямыми солнечными лучами, электробытовыми приборами или скоплением большого количества людей.

Терморегуляторы способны не только создать тепловой комфорт в помещении, но и обеспечить равномерное распределение теплоносителя по всей системе отопления. В том случае если прибор установлен на котле, абсолютно все радиаторы будут иметь одинаковую температуру даже те, которые находятся на максимально удаленном от него расстоянии.

Стоит отметить, что при установке терморегулятор лучше всего начать с тех помещений, в которых наблюдаются резкие температурные колебания, например, кухня, комнаты, находящиеся на солнечной стороне, или гостиная, в которой может собраться одновременно большое количество людей.

Довольно часто терморегуляторы используются в автономных системах отопления, поскольку при их установке затраты топлива сокращаются на 25%. Это, в свою очередь, уменьшает количество вредных отходов, полученных в результате его сгорания, и снижает стоимость отопления.

Достоинства применения в системе отопления терморегуляторов довольно значительны, особую эффективность их использования можно отметить в частных домах и коттеджах, ведь в этом случае установка данных приборов окупается за счет экономии топлива буквально за год.

Установку терморегуляторов в частных домах следует начинать с верхних этажей, поскольку обычно имеется существенная разница между температурой на нижних этажах и температурой верхних помещений.

Высокую экономическую эффективность могут обеспечить панельные радиаторы, имеющие значительную скорость реакции на открытие и закрытие клапанов термостата.

При выборе терморегулятора стоит обратить внимание на наличие сертификата качества и соответствия, у качественных приборов всегда имеются такие документы. Эксплуатационный срок службы таких изделий достигает 20 лет

Где поставить термостаты?

Как выбрать место установки терморегуляторов, волнует многих. Зачастую их устанавливают в спальнях, но этого как раз и не надо делать. Необходимо терморегулятор установить в тех комнатах, где есть перепад температур: кухни, гостиной, в общем, там, где бывает много людей. В спальне же будет достаточно и ручного конусного вентиля, который прекрасно справится с поставленной задачей регулировки теплового потока.

Есть небольшие нюансы установки термостатов в частных домах малой этажности. В них термостат устанавливают на втором этаже, так как все тепловые потоки воздуха поднимаются вверх, и на первом этаже бывает гораздо прохладнее, а вверху – душно. По такому же принципу устанавливают в комнатах, выходящих окнами на юг, в кухни, где часто готовят и нагревают воздух теплом от плиты.

https://youtube.com/watch?v=Ateh6M4ixAY

Также удобны такие термостаты в тех коттеджах, где владельцы не проживают постоянно. Термостат будет поддерживать заданную минимальную температуру, экономя большое количество топлива. Также необходимо их сочетать с установкой радиаторов панельного типа, у которых небольшая емкость и встроенные датчики.

Термостатические элементы со встроенным датчиком размещают в месте, где обеспечена свободная циркуляция воздуха и установка производится горизонтально, для правильности показаний датчика. При сомнительных показаниях встроенного датчика, рекомендуется пользование автоматическим дистанционным датчиком, который показывает более точные показания температурного режима.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

механический или электрический терморегулятор;
запорные краны;
отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
Подключают запорное и термостатическое устройства.
Собирают трубную обвязку батареи.
Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

На что обратить внимание при выборе терморегулятора

При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:

Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы

В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им

Способ исполнения. Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях. Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двух трубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.

Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально. Не стремитесь устанавливать терморегуляторы на все батареи. Для обеспечения нормальной регулировки в каждом помещении стоит оснастить устройствами не более 50% отопительных приборов: 1 из 2-х, 2 из 3-х и так далее.

Отличие газовых и жидкостных приборов Важный критерий выбора устройства – тип внутреннего наполнителя

При покупке стоит обратить внимание на следующие моменты:. Модели на газе отличаются длительным, около 20 лет, сроком службы

Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника

Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.

Виды

Тип терморегулятора

Бытовые терморегуляторы различаются своими запирающими и регулирующими элементами. Они бывают следующих типов:

1. Ручной. К нему относятся 2 разновидности устройств:

Шаровой кран. Простой запорный элемент, нормально функционирующий только в двух положениях: «Закрыто» и «Открыто». В промежуточном положении запорный шар подвергается воздействию твердых частиц теплоносителя, поэтому быстро выходит из строя. Шаровой кран не рекомендуется использовать в качестве терморегулятора.
Конусный вентиль. Регулирует поток теплоносителя путем ручного изменения диаметра проходного отверстия трубы. Для этого вентиль необходимо вращать, добиваясь необходимой температуры. Отличается небольшой стоимостью. Неудобство вентиля состоит в том, что на его корпусе нет никаких разметок и шкалы. Определять нужное положение необходимо экспериментальным путем, каждый раз отсчитывая число оборотов от исходного положения.

2. Механический. На корпусе прибора имеется шкала температуры, по которой можно выставить желаемую температуру в помещении. Прибор будет автоматически поддерживать ее.

Механический термостат на радиаторе

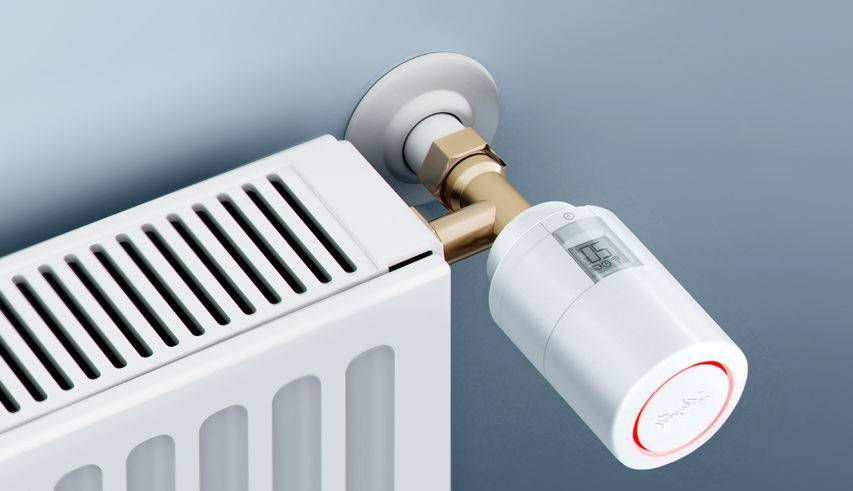

3. Электронный. Это более сложное и дорогое устройство. Имеет массу настроек. Помимо установки температуры, такой прибор дает возможность выставить изменение температуры в помещении по расписанию (часы, дни недели).

Электронный регулятор температуры для радиатора

Тип температурного агента в сильфоне

В зависимости от вещества, находящегося в сильфоне, термоголовки могут быть:

Жидкостные. Такие устройства являются наиболее распространенными, обладают меньшей стоимостью.
Газовые. Позволяют более быстро и точно реагировать на изменения давления внутри прибора. Достаточно дорогие и популярные приборы производятся компанией Danfoss, которая славится качеством своего оборудования. Терморегуляторы Данфосс для радиаторов отопления способны без нареканий прослужить более 20 лет.

Количество труб в системе

В каждой индивидуальной системе теплоснабжения может быть разное количество труб. Поэтому и термоклапан для каждой из этих систем имеет свои конструктивные особенности:

Для однотрубных систем. Такая арматура обладает более широким сечением, так как в однотрубных системах не допускаются большие значения гидравлического сопротивления. Обозначается буквой «G»
Для двухтрубных систем. Прибор имеет более узкий корпус. Он допускает значительные показатели давления теплоносителя. Обозначается буквами «D» и «N». Также, в некоторых вариантах, допускается использование приборов с обозначением «G».

Способ подводки труб

Радиаторные терморегуляторы имеют разную конструкцию, которая выбирается в зависимости от места подхода отопительной трубы:

Прямые клапаны. Устанавливаются в тех случаях, когда труба к радиатору подходит сбоку.
Угловые клапаны. Их лучше ставить при нижнем подводе трубы.

Прямые и угловые регуляторы тепла для радиаторов

Материал изготовления терморегулятора

Терморегуляторы для современных радиаторов отопления изготавливаются из материалов, имеющих повышенную стойкость к образованию коррозии:

Латунь. Некоторые модели имеют защитное покрытие из никеля.
Бронза. Часто металл защищают хромированием или никелированием.
Нержавеющая сталь. Это, пожалуй, наилучший вариант, но также и самый дорогой.

Тип датчика терморегулятора

1. Встроенный. Устанавливается на отопительных приборах, к которым имеется свободный доступ и когда возможна установка регулятора температуры на радиатор в правильном положении (горизонтально).

2. Дистанционный. Такой тип датчика монтируется в следующих случаях:

радиатор находится в коробе, нише или завешен шторами;
доступ к термодатчику затруднен;
прибор находится на расстоянии менее 10 см от широкого подоконника;
термоклапан установлен на радиаторе вертикально.

Установка регулятора температуры на радиаторе отопления

Терморегулятор для радиатора отопления монтируется на входе в оборудование. О направлении теплоносителя подсказывает специальная стрелка. Если установить неправильно, то конструкция не будет функционировать. При соблюдении направления потока термостат можно поставить на вход и на выход.

Монтаж регулирующего устройства выполняется с учетом конкретной инструкции изделия

Перед установкой стоит обратить внимание на рекомендации в инструкции по высоте и другим параметрам. Множество конструкций размещается на высоте 50-60 см от пола

Если используется нижнее подключение, то необходимо подобрать высоту установки. При этом на термоголовке устанавливается меньшее температурное значение. Как вариант, можно провести настройку самостоятельно. Если устанавливается модель с выносным датчиком, то термоголовку можно монтировать на любой высоте.

Установка электронного устройства

Специалисты рекомендуют установить термостатическую головку в горизонтальном положении. Ели устройство будет направлено вверх, то вещество в цилиндре будет всегда находиться в нагретом состоянии и в комнате будет холодно. При установке датчиков температуры для отопления в системе однотрубного типа не стоит забывать о монтаже байпаса. Также стоит учитывать, что термоклапаны могут быть с обжимными или накидными гайками.

Обустройство термоклапана в различных системах

Настройка конструкции

Чтобы конструкция правильно функционировала нужно провести настройку.

Правильная настройка и регулировка способствуют качественной работе всей системы

В комнате, где необходимо контролировать температуру, устанавливается термометр. Затем можно приступить к настройке:

открывается поток теплоносителя. При этом термоголовка передвигается влево;
показатель температуры повышается на 4-7 градусов;
головка термостата поворачивается вправо, прикрывая тем самым поток теплоносителя. В помещении становится холоднее;
после достижения подходящей температуры, нужно медленно приоткрывать вентиль. Вращение прекращается после того, как жидкость зашумит. На колпачке расположены цифры, на которые необходимо ориентироваться.

С помощью этих цифр проводится настройка оборудования

Регулировка терморегулятора представляет собой несложную процедуру, которая позволяет откалибровать конструкцию под определенные требования. Перед установкой и настройкой нужно ознакомиться с инструкцией. Чаще всего необходимо выполнить стандартную последовательность действий. Но для некоторых моделей существуют особые рекомендации.

От качества материала зависит работа устройства

Регулирующие устройства могут обладать тремя разновидностями головок, но любое изделие работает только на понижение температурного значения, а повысить его оно не может.

Качественный прибор обеспечивает эффективную работу радиатора
