Модели регуляторов тяги
Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымохода, выпускаемых различными производителями.
Рассмотрим наиболее популярные и востребованные:
- RCO. Модели этой серии фиксируются при помощи обжимных хомутов и только к круглой трубе. Свое применение они нашли для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается на самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, то подобные регуляторы обрели широкую популярность. Подобный устройства наиболее просты в монтаже.
- RCR. Данный стабилизатор устанавливается непосредственно на дымоход и крепится посредством специальных хомутов с возможностью регуляции в промежутке 120-200 мм и устанавливается на выходе котла. Суровый отечественный климат предполагает использование подобных регуляторов для дымоходных труб из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако, в случае необходимости их можно монтировать.
Регулятор тяги дымохода серии RCR с регулируемым хомутом
RCP. С регулятором тяги в промежутке 10-35 Па. Установка такого устройства осуществляется посредством наложения и фиксации регулятора к плоской поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.
Регулятор тяги дымохода серии RCP для накладного монтажа
RCW. Данный регулятор с диапазоном регуляции тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавейка, благодаря этому вы можете зафиксировать прибор при помощи клея, специального раствора. Также можно воспользоваться разжимными пружинами и закрепить его на вентиляционной решетке.
Регулятор тяги дымохода серии RCW для кирпичных дымоходов
Подводя итог всего вышеизложенного, стоит еще раз отметить, что регулятор тяги дымохода — очень важный элемент отопительного агрегата, который самым непосредственным образом сказывается на функционировании всей системы отопления.
Зачем нужны регуляторы
В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.
Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься подачей воздуха вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в котловой рубашке и прикроет подачу воздуха в камеру, если дрова сильно разгорелись. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:
- Не дает превысить установленную пользователем температуру теплоносителя. Не всегда котел нужно разгонять до 80…90 °С, весной или осенью для обогрева вполне хватит 50…60 °С.
- Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.
Практически любой котел на твердом топливе можно оснастить 2 типами регуляторов температуры – механическим (слева на фото) либо электронным (справа)
Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет. Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет. Да и управлять температурой воды в ручном режиме довольно сложно.
Как установить регулятор тяги на котел на твердом топливе
Подключение автоматики для вентилятора поддува и цепочного электропривода, лучше доверить профессионалам.
Механический терморегулятор имеет более простое устройство. Поэтому, узел можно установить и отрегулировать самостоятельно. Делается это следующим способом:
- Во всех современных моделях котлов, предусмотрено специальное монтажное отверстие для терморегулятора.
- Перед установкой, с котла сливают воду.
- В монтажное отверстие устанавливают регулятор тяги, посредством резьбового соединения. Выполняют герметизацию стыков.
- В котел заливают воду, после чего осуществляют растопку.
Как проверить тягу в ТТ котле
На характеристики тяги влияет несколько факторов: температура дымовых газов, сечение дымохода и погодные условия. Проверить наличие тяги можно простым способом:
- Открывают шиберную заслонку и дверку топочной камеры.
- Зажигают спичку или лист бумаги и подносят к топке.
- Огонь должно затягивать внутрь топки.
Как правило, во время работы котла, если присутствует хорошая тяга, дым не попадает в комнату. Недостаточные тяговые характеристики проявляются в том, как разгорается топливо, а также на интенсивности горения.
Повышение тяги и горения котла, можно выполнить посредством вентилятора. Большинство производителей укомплектовывают автоматику дымососом и нагнетающим вентилятором.
Настраиваем регулятор тяги
В целом с помощью инструкции, которая прилагается в комплектации устройства, можно запросто разобраться с настройками конструкции. Однако, в случае её утери, предоставляется поэтапный список ходов:
- Для начала необходимо разжечь котёл. Потом открыть дверцу, но главное, не присоединять к ней цепочку. Это нужно для того, чтобы образовался доступ для воздушных масс.
- Затем ослабить винт, который фиксирует положение на регулировочном механизме.
- После чего можно выставить определённую температуру с помощью прокрутки рукоятки.
- Когда значение будет достигнуто, желательно прикрепить привод к заслонке. Она должна быть немного открыта.
- В завершение зафиксировать винт.
Главное — периодически следить за термометром и не спешить за изменениями настроек
Кроме этого, важно расстояние цепочки — менее 1 миллиметра. Некоторым моделям устройство свойственно некое запаздывание, так как теплоноситель неспособен молниеносно потухнуть
Подпишитесь на наши Социальные сети
Варианты размещения стабилизатора тяги
Стабилизатор тяги дымохода может устанавливаться там же, где смонтирован теплогенерирующий прибор, или же в соседнем помещении, в котором устроен отвод от котла или печи до дымоотводящей системы. Давление может колебаться от 10 до 35 Па.
Существует два основных способа установки тягового стабилизатора:
- устройство размещают на 500 мм выше уровня места соединения теплогенерирующего прибора с дымоотводящей системой;
- стабилизатор тяги устанавливают на одном уровне соединения теплогенерирующего устройства с дымоходной трубой, однако это расстояние должно составлять не меньше 400 мм от поверхности пола.
Также, большинство производителей теплогенерирующего оборудования, рекомендует использовать специальные стабилизаторы, называемые в народе «грибками». Подобный регулятор тяги представляет собой небольшой отрезок дымоходной трубы с расширением в форме грибка и открытым участком под ним для притока наружного воздуха. Такое конструктивное решение по сравнению с традиционным выпуском дымохода имеет следующие преимущества:
- стабилизация давления в топке отопительного прибора;
- устранение в дымоходной трубе излишней тяги, а соответственно приведение в норму КПД теплогенерирующего устройства;
- защита теплогенерирующего устройства при возникновении в дымоходной системе обратной тяги;
- контроль тяги.
1-воздушный поток из помещения, где установлен отопительный прибор;
2-кратковременный, не более 60 с., вброс в котельную отработанных газов;
3-направление отработанных газов в случае тягового опрокидывания;
4-направление отработанных газов отопительного теплогенерирующего прибора.
Специальный датчик стабилизатора монтируется под колпаком в виде грибка и срабатывает при изменении температуры сгораемых газов. В том случае если происходит ухудшение тяги или возникновение обратного эффекта, то выделяемые в процессе горения отработанные газы будут собираться под грибком и приведут к нагреву датчика, а это уже в свою очередь вызовет прекращение подачи газа на горелку и отопительное устройство автоматически отключится.
Направление продуктов сгорания и потока воздуха через датчик при нормальной тяге в дымоходе
В дымоходе наблюдается эффект обратной тяги — продукты сгорания вынужденно уходят под зонтик на датчик
Некоторые владельцы частных домов или коттеджей встраивают в дымоходы всемозможные теплообменники для сбора остаточного тепла от продуктов горения и снижения расходов топлива. Однако делать это категорически запрещается, поскольку в этом случае ухудшается дымоотведение вследствие заужения дымохода и непременно происходит срабатывание датчика.
Конструктивно датчики стабилизаторов тяги дымохода разделяются на:
- термопары;
- жидкостные;
- терморезисторные.
Как правило, их монтаж не представляет никаких проблем. Стабилизаторы традиционно устанавливаются при помощи саморезов и гаек на монтажные площадки в специально подготовленные отверстия.

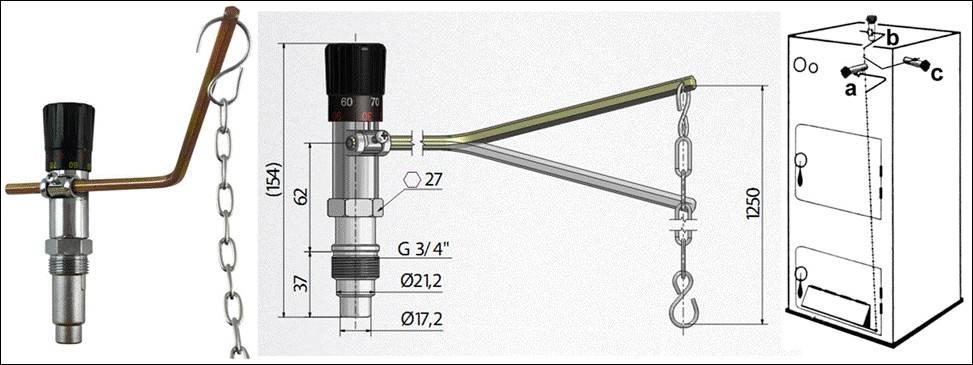

Технические характеристики
Основные детали выполнены из латуни для защиты от высоких температур
Планируемая температура эксплуатации отопительного агрегата включается в диапазон настройки с запасом в две стороны. Соединительная резьба на механическом регуляторе должна соответствовать параметру витков на месте стыковки с котлом. Вес заслонки не должен превышать силу подъема рычага, иначе дверка не сдвинется с места, в таком случае выбирается опорная деталь с большим усилием.
Характеристики механизма:
- корпус выполняется цельнометаллический из хромированной латуни;
- ручка изготавливается из смолы с высоким показателем термостойкости;
- цепь изготавливается из оцинкованного металла;
- используется высокочувствительный восковой термоэлемент;
- температура выставляется в диапазоне +30 – +100°С;
- соединительная цепь длиной до 1,2 м;
- полезная сила цепи составляет 0,85 – 1,2 кг;
- рычаг имеет длину 0,12 – 0,14 м;
- угол поворота рычага 100 – 150°;
- подсоединяется к агрегату конической резьбой ¾ дюйма;
- максимальная температура воды +120 – +130°С.
Как поставить и настроить регулятор
Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.
Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.
- Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
- На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
- Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
- Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
- В завершении фиксирующий винт снова затягивают.
После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.
Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.
Принцип работы
Есть два вида регуляторов тяги – автоматический и механический, управляемый вручную.
Уменьшение тяги в трубе
Автоматический стабилизатор тяги представляет собой своеобразную мембрану, которая реагирует на изменение плотности дыма в трубе. При повышении тяги заслонка открывается и впускает в трубу дополнительный поток холодного воздуха. Это способствует охлаждению продуктов горения, газы становятся тяжелее и медленнее поднимаются вверх, тяга снижается.
Механический регулятор дыма настраивают вручную. Для этого на нижней части заслонки регулятора есть грузик. При изготовлении устройства своими руками в качестве грузика удобно использовать обычный болт. Настраивают стабилизатор в период максимального горения топлива. Подкручиванием болта смещают центр тяжести заслонки в нужном направлении, чтобы она удерживалась закрытой при требуемом давлении газов в дымоходе, а при его повышении — открывалась.
Рекомендуем ознакомиться: Как выполнить монтаж проходки для дымоходов через кровельные перекрытия
Предотвращение обратной тяги
Заброс дыма в помещение (обратная тяга) возникает при резком и значительном снижении давления дыма в трубе. Это случается при ветреной погоде, при открывании топки печи, при перепаде уличной температуры. Стабилизатор тяги чутко реагирует на эти изменения и перекрывает поток холодного воздуха (заслонка закрывается полностью), как только это происходит. При повышении давления выше желаемого заслонка вновь открывается.
Виды регуляторов тяги
В продаже можно найти механические и автоматические системы управления. Чаще всего используется на практике механический регулятор для твердотопливного котла. Это потому, что система автоматизированная работает от электрической энергии. Отопитель становится энергозависимым. Для твердотопливных моделей это будет дополнительной проблемой при эксплуатации, а польза из-за проблем будет очень низкой. Финансовые расходы будут выше. Поэтому ориентироваться на цену регулятора тяги не стоит.
На котле отлично сможет работать и механическая система. Во время отсутствия в сети напряжения можно будет легко изменить параметры. А котел будет функционировать в штатном режиме. Заслуженной популярностью пользуются секционные чугунные агрегаты. Для загородных домов они считаются идеальными. Регулятор тяги позволит хозяину дома не находиться постоянно около воздушной заслонки. А низкая цена твердого топлива позволяет сделать отопление экономичным.
Новейшим регулятором тяги является ESBE. Агрегат предназначен для регулирования температурного режима в твердотопливных котлах с помощью подачи воздуха. Не требует выполнения сложной установки и подключения электропровода. Температуру котла измеряет головка термостатического механизма. Положение воздушной заслонки меняется через цепь и рычаг. Этим регулируется поступление воздуха к котлу, происходит процесс сжигания.
К улучшению конструкции можно отнести укороченную гильзу, усовершенствованную рукоять и удобно читаемую шкалу выставления температуры. Именно эти требования отвечают современному производству котлов, работающих на древесине.
Полезные советы
Основная рекомендация производителей состоит в том, что регулятор тяги перед активной эксплуатацией нужно проверить на всех возможных температурных режимах.
Не переживайте, если в первый раз что-то пойдет не так. После закрытия или открытия заслонки пройдет несколько минут до остывания / подогрева теплоносителя.
Посмотрите видео-ролики о линейке «Куппер» на сайте нашей компании, а также бесплатный курс по монтажу и настройке регулятора. Специалисты «Теплодара» всегда рады ответить на любые интересующие вас вопросы.
Регулятор тяги для котлов линейки «Куппер» — простой в использовании, удобный и эффективный инструмент для автоматизации обогрева помещения, значительно повышающий удобство эксплуатации отопительной системы.
Установка и калибровка регулятора тяги
Как правильно установить регулятор тяги
Монтаж по инструкции производится при слитом теплоносителе в отопительной системе. Рычаг отсоединяется, а регулирующий механизм вкручивается по резьбе в посадочное место. Для запаковки резьбы применяются уплотнители в виде нитей, пакли, других подобных материалов, используется лента фум. Направление наконечника на приводе определяется в соответствии со схемой в техническом паспорте, рычаг встраивается и крепится винтом.
При горизонтальном положении крепежный элемент располагается вверху и показания нагрева определяются по красной шкале. При вертикальном монтаже винт ставится сзади, и температура читается на желтой шкале.
Настройка проводится на работающем отопительном агрегате при температуре +60°С:
- цепь вставляется в отверстие тела рычага, но к заслонке не присоединяется, дверца ставится в открытую позицию для доступа кислорода;
- фиксирующий винт расслабляется на координирующей рукоятке;
- на шкале выставляется требуемая температура;
- цепочка присоединяется к заслонке в тот момент, когда будет достигнута установленная температура.
Автоматический регулятор тяги с механическим приводом
Механический регулятор тяги обеспечивает дозировку подачи воздуха в топочную камеру в зависимости от степени нагрева теплоносителя, благодаря чему меняется интенсивность горения топлива. Этим достигается существенная экономия энергоресурсов (от 15 до 30%, в зависимости от вида топлива) и поддержание заданной температуры. Преимущество данного прибора состоит в том, что он не требует подключения к электричеству, не сложен в исполнении и неприхотлив в эксплуатации.
Устройство и принцип работы
Как уже отмечалось, с конструктивной точки зрения регулятор довольно прост. Его основными частями являются:
- корпус;
- рычаг;
- гильза;
- рукоятка со шкалой;
- терморегулятор;
- металлическая цепочка.
Верхняя часть котла с регулятором.

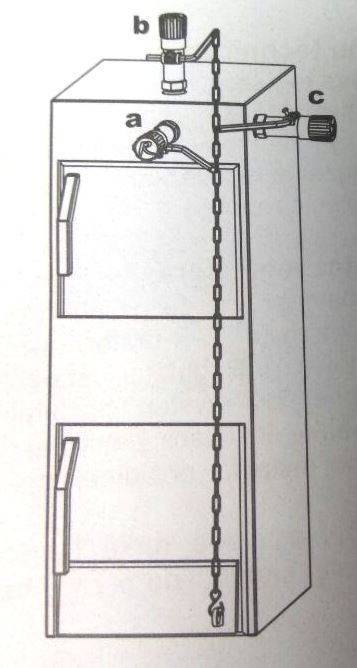

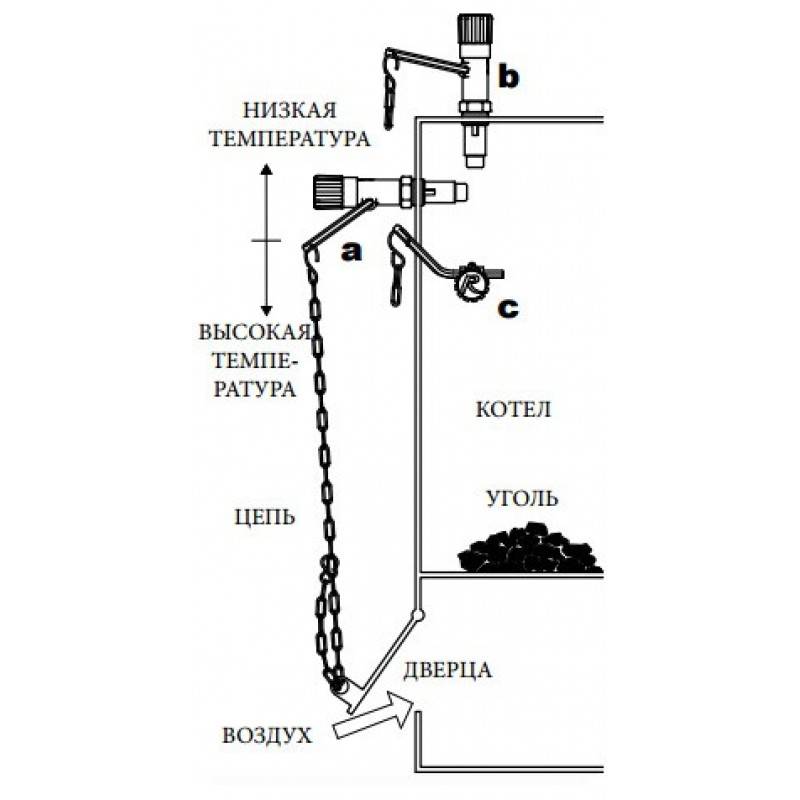

В зависимости от конструкции котла регулятор устанавливается либо на верхней, либо на фронтальной, либо на боковой панели в специально предусмотренное для этого гнездо. При этом обеспечивается контакт гильзы с теплоносителем.
Находящийся в гильзе термостат реагирует на температуру теплоносителя и приводит в действие рычаг с закреплённой на нём цепочкой. Другой конец цепочки крепится к воздушной заслонке зольника, которая регулирует подачу воздуха в камеру сгорания.
При повышении температуры воды в отопительном контуре поступление находящегося в воздухе кислорода в топку ограничивается, за счёт чего интенсивность горения снижается. И наоборот, с понижением температуры приводной механизм открывает дверцу заслонки шире, увеличивая поступление кислорода и, соответственно, усиливая скорость сгорания топлива.
Критерии выбора
Для правильного выбора регулятора тяги для твердотопливных котлов нужно ознакомиться с его техническими параметрами, такими как:
- температурный диапазон работы терморегулятора;
- рабочий ход рычажного привода цепи, который следует сопоставить с перемещением заслонки зольника котла;
- максимальное усилие, развиваемое цепным приводом регулятора – оно должно быть больше веса воздушной заслонки;
- диаметр резьбового соединения, который должен совпадать с диаметром посадочного гнезда (в противном случае целесообразно заранее побеспокоиться о подходящем переходнике).
Нижняя часть котла.
Выбирая регулятор, грамотный покупатель обязательно поинтересуется, возможно ли заменить (отремонтировать) его приводной механизм без опорожнения системы отопления, так как не все модели регуляторов обладают этой функцией.
Устройство и предназначение стабилизатора
Стабилизатор тяги — это дополнительная вставка на дымоотвод с заслонкой, при помощи которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Устанавливают стабилизатор тяги только на низкотемпературное отопительное оборудование, где максимальный нагрев выводимых газов не превышает 500 градусов.
Предназначение стабилизатора тяги:
- снижать скорость удаления продуктов горения печи;
- предотвращать образование в трубе обратной тяги и забросы дыма в помещение;
- продлить срок службы дымохода за счет снижения температуры выбросов;
- повысить пожарную безопасность отопительного оборудования на счет предотвращения выбросов искр и пламени из трубы;
- сократить расход топлива;
- повысить КПД печи.
Устанавливают стабилизатор тяги в трёх локациях и только в помещении котельной:
- Первый вариант это выше выводящего патрубка печи на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка составляет 40-60 см.
- Второй вариант – на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
- Третий вариант — показан на схеме.
Регулятор дыма это дополнительный вход в дымоотводящую трубу для подсоса воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а второй встроен в дымоход. Заслонка должна точно совпадать с внутренним диаметром патрубка, чтобы в закрытом положении подсоса воздуха не происходило.
Заслонка является главной рабочей частью стабилизатора тяги. Она может крепится к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные заслонки обычно крепят на оси через диаметр. Для предотвращения ее опрокидывания внутрь в нижней части ставят фиксаторы. Устройство монтируют на вертикальную трубу, без наклона. На готовой сэндвич трубе это удобно делать через обычный тройник.
Правила установки и подготовки к работе
Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.
Перекрыв все отсечные краны, нужно слить теплоноситель из водяной рубашки
Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки. Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку. Затем вновь заполните водой систему.
Настройка выполняется в несколько этапов:
- Откройте дверцу зольника (не прикрепляя к ней цепочку).
- Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
- Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
- Подсоедините цепочку к рычагу.
- Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
- Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
- Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
- Затяните на рукояти фиксирующий винт.
Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке. Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя. Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.
Источники
- https://ProfiTeplo.com/tverdotoplivnye/26-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov.html
- https://dymohod-msk.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
- https://stroycollege12.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
- https://probaltur.ru/batarei/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-nastroit-gorenie-nastrojka-avtomaticheskij-i-mehanicheskij-tyagoregulyatory.html
- https://indclimat.ru/ustanovka-i-nastrojka-regulyatora-tyagi-na-tverdotoplivnom-kotle/
- https://msmetall.ru/instrument/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-instrukciya.html
- https://livelyday.ru/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-vybor-ustanovka-i-nastrojka-svoimi-rukami/
- https://ProUteplenie.com/otoplenie/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-vybrat-mehanicheskoe-ustroystvo-upravlyayuschee-zaslonkoy-kotloagregata-printsip-ego-raboty-luchshie-modeli-i-ih-tseny-ustanovka-i-kalibrovka
- https://falcon93.ru/kak-nastroit-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov/
- https://oboiman.ru/teplo/regulator-tagi-dla-tverdotoplivnyh-kotlov-instrukcia-nastrojka-princip-raboty-avtomaticeskij-i-mehaniceskij.html
- https://positroika-doma.ru/otoplenie/regulyator-tyagi-dlya-kotla-kak-ustanovit-nastrojka-svoimi-rukami
- https://kaminguru.com/kotel/kak-ustanovit-reguljator-tjagi.html
- https://tex16.ru/instrumenty-i-prisposobleniya/regulyator-goreniya-regulirovka.html
Как выбрать и обзор производителей
В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.
- Интервал регулировки температуры должен быть 60-90°С.
- Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
- Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
- Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.
В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской компании «Atos», украинской марки «Air Auto», американской «Watts», польской «Tech».
Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).
К примеру, украинская марка «Air Auto» по стоимости в среднем 7 000 рублей, а аналогичная польская «Tech» — 10 000 рублей.
Предлагаем рассмотреть некоторые марки популярных производителей регуляторов в таблице.
Производитель | Страна | Характеристика |
---|---|---|
Atos | Италия | Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт. |
Air Auto | Украина | Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%. |
Watts RT | Америка | Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа. |
Tech | Польша | Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя. |
ICMA | Италия | Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной. |
EuroSter | Польша | Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр. |
ESBE | Швеция | Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам. |
Regulus RT3 | Словакия | Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг. |
Лемакс | Италия | Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе. |
Honeywell FR 124 | Германия | Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку. |
Рекомендации по выбору прибора
Как ни странно, но в продаже до сих пор можно найти бюджетные модели дровяных отопителей, не оборудованных никакой автоматикой. Большинство из них имеют в базовой комплектации только гильзу, вмонтированную внутрь водяной рубашки. Чтобы автоматизировать такой котел, регулятор тяги придется купить и установить своими руками.
Чтобы правильно выбрать механический регулятор, необходимо придерживаться следующих рекомендаций:
- усилия, развиваемого приводом (указано в паспорте изделия), должно хватать на подъем дверки;
- выбирайте диапазон регулирования температуры от 60 до 90 °С;
- убедитесь, что рабочего хода привода достаточно, чтобы полностью открывать и закрывать створку;
- резьбовое соединение на корпусе должно соответствовать ответной части в котле, обычно составляет ¾”.
Также следует обратить внимание на месторасположение гильзы в корпусе котла. Она может стоять сверху, спереди или на боковой панели. Для первого варианта нужно подобрать прибор, могущий работать в вертикальном положении, для двух других – в горизонтальном
Есть регуляторы тяги, например, Regulus rt3, работающие в любом положении и имеющие 2 шкалы настройки
Для первого варианта нужно подобрать прибор, могущий работать в вертикальном положении, для двух других – в горизонтальном. Есть регуляторы тяги, например, Regulus rt3, работающие в любом положении и имеющие 2 шкалы настройки.
Принцип работы и функции регуляторов тяги для твердотопливных котлов
Управление заслонкой котла или дверцей поддувала печи оператором (кочегаром) изменяло количество кислорода в топке и меняло температуру теплоносителя в ту или иную сторону (за счет более или менее интенсивного горения). Принцип действия механического устройства, способного выполнять эту работу, также довольно прост.
Так выглядит стандартный механический регулятор теги с верхним расположением. Также есть и боковые модели.
Такой терморегулятор состоит из следующих деталей:
- гильза с термочувствительным элементом;
- механический усилитель изменения температуры;
- калиброванная ручка, задающая температуру;
- пружина, сжатие которой определят уровень задания;
- рычаг с цепочкой, управляющий дверцей зольника (поддувала).
Установка температуры теплоносителя задается ручкой регулятора, которая сжимает пружину с нужной силой. Разность между ней и силой холодного термочувствительного элемента большая, поэтому рычажный механизм цепочкой приоткрывает заслонку на определенный большой угол. В топку поступает много воздуха, происходит интенсивное горение. По мере нагрева линейные размеры чувствительного элемента увеличиваются, разность заданной и рабочей температуры становится равной нулю. Дверца зольника, плавно опускаясь, занимает положение, соответствующее заданному и в дальнейшем реагирует на отклонение температуры.
В функции регулятора тяги входят следующие задачи:
- стабильное поддержание заданной температуры теплоносителя в диапазоне регулирования, не допуская его закипания;
- управление мощностью и КПД котла за счет подачи кислорода, добиваясь полного прогорания топлива, что уменьшает его расход.
Заключение
По своей точности бесспорно механический способ уступает точности автоматическим приборам контроля. Однако с точки зрения целесообразности, для твердотопливного котла классического типа такой вариант оснащения не менее эффективен. К тому же, настройка автоматики требует участие специалиста, инженера-теплотехника и специальных электронных устройств.
Установленный термодатчик реагирует на работу котла, автоматически выполняя роль истопника. Все последующие температурные отклонения в отопительной системе фиксируются приборами контроля над температурой отопительного контура.
Твердотопливные котлы на дровах можно купить или сделать своими руками.
