Зачем разрабатывать схему разводки?
Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.
В схему разводки нужно включить такие обязательные элементы:
- запорно-регулирующую арматуру;
- приборы учета воды;
- фильтры;
- фитинги (переходники, водорозетки, уголки и муфты)
- обратные и редуцирующие клапаны;
- канализационный коллектор;
- подвод к полотенцесушителю.
Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов
Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.
Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.
Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.
После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:
- Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
- Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
- Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
- Число соединений необходимо минимизировать.
- Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
- По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.
Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.
При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.
После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.
Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено
Монтаж канализации
Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:
- уклон к стояку 2 см по вертикали на 1 м длины;
- использование раструбных труб серого цвета для внутренней канализации;
- направление раструбов от стояка;
- диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
- применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
- использование отводов 45° для изгиба канализации в одном горизонтальном уровне.
Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:
- монтаж 110 мм участка до унитаза;
- установка тройника с переходом на диаметр 50 мм;
Переход системы водоотведения с диаметра 110 мм на 50 мм.
- разводка инженерной системы вдоль стены до самого дальнего потребителя.
В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.
Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.
По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.
Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.
Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».
Материалы для устройства пластикового водопровода
Полипропилен самый легкий из пластмасс, но при этом прочен и химически стоек. Кроме того, он начинает размягчаться лишь при +140°C, а плавится при +175°C, то есть, может использоваться даже в системах отопления, не говоря уже о сетях горячей воды.

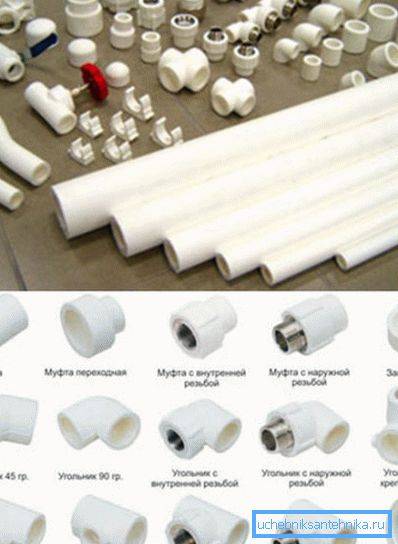

В систему водопровода кроме труб входят разнообразные соединительные детали. Обобщенно их называют фурнитурой или фитингами. Наиболее часто встречаются:
- Колена с разными углами изгиба, тройники и крестовины для разветвления труб под разными углами. Они бывают как прямые с отводами под 90° так и угловые под 45°, 30° и т.д.
- Муфты простые и редукционные для соединения труб одинаковых или разных диаметров.
- Редукции или иначе переходники с одного диаметра труб на другой. Редукционными, то есть имеющими разный диаметр отводов могут быть тройники, колена, муфты, обводы и т.д.
- Обводы — изогнутые трубы, для устройства пересечений трубопроводов.
- Комбинированные фитинги — у них с одной стороны металлическая резьба, с другой полипропиленовый отвод. Нужны такие изделия для сопряжения пластика и стальной резьбы на трубах и оборудовании.
Помимо перечисленных выше деталей полипропиленовые трубопроводы комплектуются разнообразными кранами, вентилями, клапанами, компенсаторами, изготовленными из полипропилена полностью или частично. Для крепления труб к стенам применяют различного устройства крепежные приспособления — хомуты, дюбеля с зажимами и проч.
Сами трубы так же имеют различный диаметр и рассчитаны на разное давление. Кроме того, трубы могут быть сплошными или многослойными, армированными металлом или стекловолокном.
В нашем случае речь пойдет об устройстве пластикового водопровода своими руками в квартире или доме, поэтому труб марки PN20 рассчитанных на давление до 20 бар более чем достаточно. Разнообразия диаметров тоже не требуется. Для внутриквартирного пластикового водопровода за глаза трубы 20 мм, разве еще для стояков многоэтажек могут понадобиться трубы порядка 25 – 32 мм.
Для водопровода горячей воды применим трубы, армированные стекловолоконной сеткой. Необходимо армирование для того, что полипропилен при нагреве расширяется куда сильнее металла и сплошная труба, расширяясь, будет изгибаться либо давить на соединения.
Чтоб сгладить эти деформации существуют температурные компенсаторы. Но при скрытой в стене разводке их установка непрактична, а при открытой прокладке они выглядят не слишком эстетично.
Рекомендую: Как утеплить ванну
Способы ↑

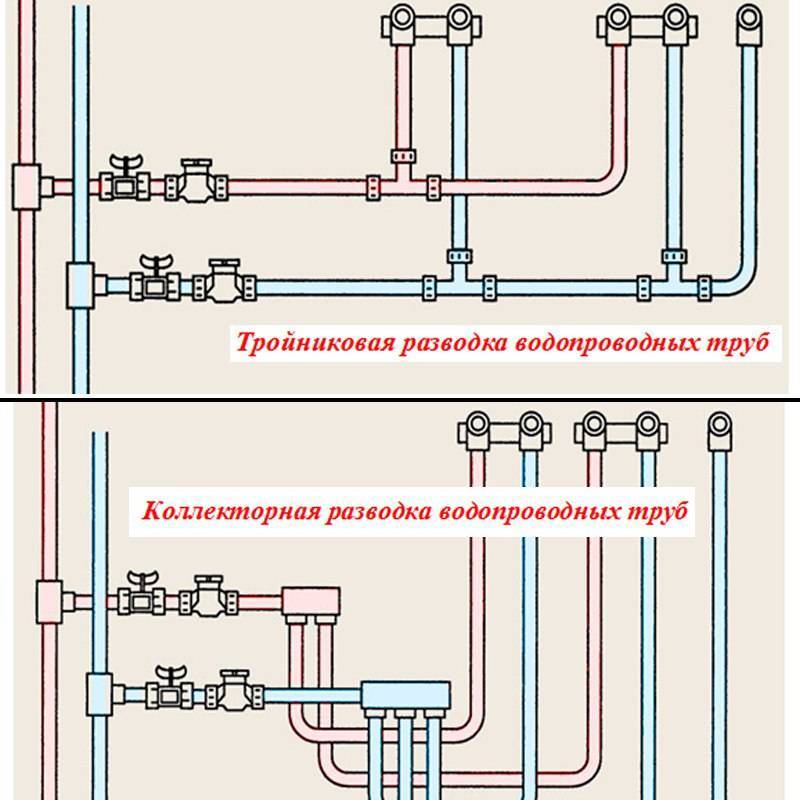

Выбор тройникового (последовательного) или коллекторного способа разводки труб зависит от технических условий помещения. Последовательная схема применяется для маленьких или средних по площади комнат, с небольшой протяженностью сети.
При этом в ванной расположено малое количество точек потребления, которые находятся на небольшом расстоянии друг от друга.
К плюсам такой системы относят небольшие затраты на материалы, простой монтаж и отсутствие сложных вычислений при составлении схемы.
Из минусов отмечают низкий набор при одновременном включении приборов, повреждение изделий из-за перепадов давления в них, установку отдельных кранов-перекрытий воды, нарушение всей системы при поломке основной трубы.
Фото: схема горячего и холодного водоснабжения
Коллекторная схема используется при наличии большого количества приборов в ванной комнате. Принцип системы заключается в установке распределительной конструкции (гребенки), которая направляет воду в отдельные линии. Такой метод позволяет обеспечить равномерную нагрузку по всей магистрали.
При подключении коллекторной схемы необходимо найти оптимальное место для ее размещения, учитывая количество точек подключения и разветвленность сетей в ванной. Содержит она две отдельные системы для холодной и горячей воды.
Выделяют следующие достоинства такой схемы:
- надежность системы благодаря малому количеству соединений;
- постоянную работу, при возникновении поломок просто отключается отдельная линия;
- количество, включенных приборов не влияет на уровень давления.
Важно! Монтаж такой системы требует профессионального подхода в связи с более сложным проектированием и установкой. Фото: монтаж коллекторной системы требует профессионального подхода
Фото: монтаж коллекторной системы требует профессионального подхода
Укладываем трубы без ошибок
Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.
Монтаж водопроводной системы
Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.
Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.
Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.
https://youtube.com/watch?v=8jOI8k-KkUk
Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.
После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.
Особенности прокладки труб к полотенцесушителю
Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.
Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.
При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.
Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.
Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла
Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки
Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм
Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно
Укладываем канализационную магистраль
Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.
С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.
Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.
Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».
Иначе при одновременном сливе из двух устройств может произойти «затор».
Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.
После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.
Только тогда результат порадует безупречной многолетней службой!

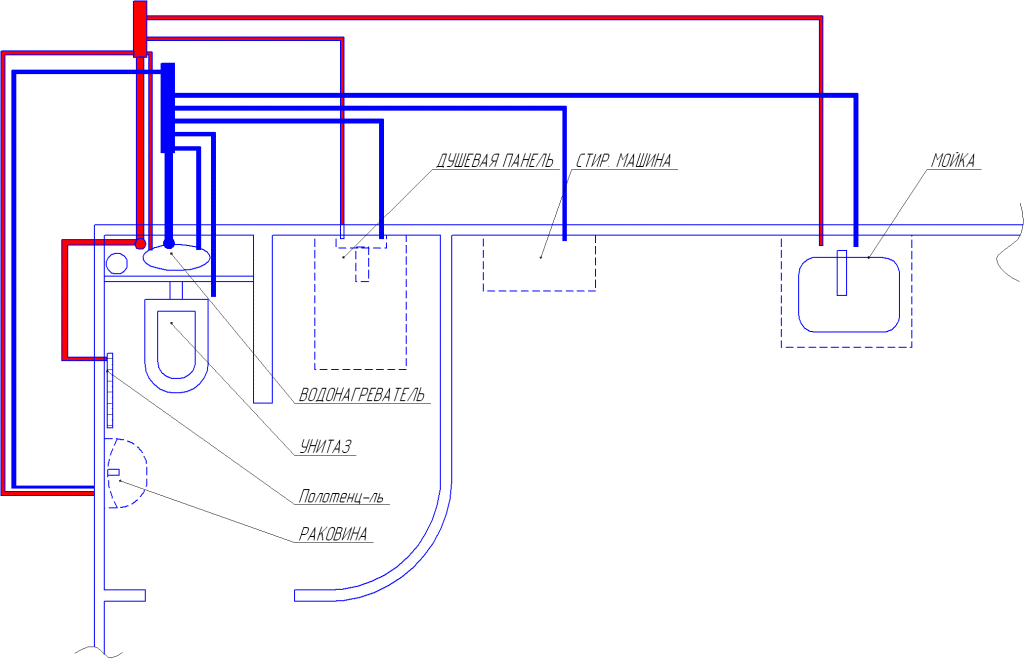

Пример подключения
В ванной комнате расположена душевая кабинка, умывальник и полотенцесушитель. При этом следует предусмотреть точку для подключения стиральной машинки. Работы начинаются с поиска стояков. Как только стояки найдены, рисуется план разводки воды в ванной комнате.
От общего стояка подачи холодной и горячей воды делаются отводы, заглушаемые на конце вентилем
Такое действие выполнить важно, так как пока краны не будут установлены, придётся постоянно при работе перекрывать весь стояк, что доставляет массу неудобств соседям и требует определённого времени. После врезки вентилей к ним подключаются приборы учёта расхода воды, перед которыми ставятся фильтры очистки
Далее, после счётчика трубы протягиваются к каждой точке, разветвляясь с помощью тройников. Каждое такое ответвление заканчивается вентилем.
Канализация планируется с наличием уклона в сторону слива. При этом для умывальника, стиральной машины и ванной диаметр трубы берётся 40−50 мм, а для унитаза не менее 75 мм. Диаметр труб, используемый внутри помещения не должен быть больше магистральной. Для примера все трубы будут использоваться одного диаметра. Начинается сборка и стыковка самой дальней точки, а затем последовательное подключение всех мест слива. Если же канализация расходится в разные места, то в магистральную трубу врезается четверник.
Таким образом, провести трубы в ванной своими руками не так уж и сложно. Главное, ответственно подойти к планированию, обдумав и чётко представив расположение сантехнических приборов. Ну а далее останется приобрести необходимый материал и приступить к монтажу.
Составление схемы ↑
Работы по монтажу водопроводной системы частного дома начинаются с подбора необходимых материалов и инструментов. Чтобы их правильно выбрать, нужно спланировать количество магистралей, определить место их нахождения и выявить точки подключения.
Создание схемы разводки – это начальный этап в создании функциональных и рабочих коммуникаций.
По типу подключения различают следующие варианты:
- присоединение к централизованной канализации. Устанавливают в квартирах или частных домах;
- организация автономной станции. Монтируется в загородной недвижимости при наличии на участке собственной скважины.
В первой варианте спланированную систему водоснабжения адаптируют под существующие параметры подачи воды.
Чтобы получить работающую и эффективную схему, при планировании подключения магистрали к центральной станции, надобно учитывать такие моменты:
- выбрать схему трубопроводных сетей. Различают коллекторную или последовательную разводка труб;
- определить способ прокладки изделий – скрытый или наружный. Выбор способа зависит от нахождения сантехники или бытовых приборов;
- выявить все точки, из которых будет осуществлять забор воды;
- выполнить расчет необходимых материалов, деталей и определить диаметр труб. К дополнительным элементам относят: переходники, счетчики, запорную арматуру, вентили, фитинги, грубые и легкие фильтры для воды. На этом этапе выбирают методы соединения и стыковки изделий;
- запланировать аварийные краны, задвижки для построения прочной и безопасной системы.

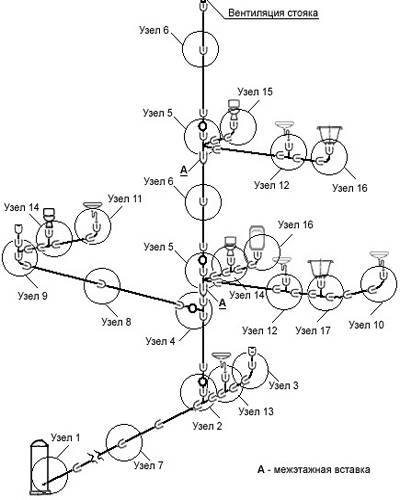

Фото: схема углов стояка и разводки канализации
При организации автономной системы канализации необходимо следовать перечисленным факторам.
Помимо них добавляются такие моменты:
- высчитывается максимальная нагрузка, которая будет оказываться на водопровод, с учетом параметров оборудования, которое будет расположено в ванной;
- для строений, имеющих 2 и более этажей нужно выполнять распределение воды по всей сети. Расчеты при этом проводят по вертикальному водяному столбу.
На этом этапе решают каким образом будет подаваться горячая вода
Приняв во внимание все данные, проектировщик готовит чертеж будущей схемы. Он должен подробно отображать все важные моменты
На нем должны быть отмечены горячие магистрали красным цветом, холодные – синим, указано количество необходимых материалов и их вид, а также точки подключения.
Фото: коллекторная схема
Способы разводки труб и прокладки трубопровода
Способов разводки труб существует три:
- коллекторная;
- последовательная;
- разводка с проходными розетками.
Последний способ практически не используется, поэтому рассмотрим первые два из них.
Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.
А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.
Способов прокладки трубопровода в ванной существует два:
- открытая разводка труб;
- скрытая.
При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.
Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.
Установка смесителя и подключение к водопроводу
Выполняя работы в ванной или на кухне, установку смесителя можно осуществлять и на прикреплённой к стене раковине, только этот процесс важно выполнять в определённой последовательности и перед полной фиксацией раковины. Это объясняется тем, что все работы по подключению и закреплению производятся снизу
Смеситель следует монтировать в такой последовательности:
в него вкручивается фиксирующая шпилька, в зависимости от разновидности их может быть две;
с целью подвода холодной и горячей воды устанавливаются шланги, которые затягиваются с помощью рожкового ключа
Важно правильно рассчитать усилие, чтобы после установки смесителя на сантехнический прибор не пришлось ещё раз подтягивать;
исходя из схемы подключения мойки, потребуется провести шланги для подачи воды, которые будут подводиться к отверстиям в раковине;
с обратной стороны на крепёжные шпильки надевается уплотнитель из резины и прижимная шайба. С помощью таких элементов осуществляется легкая фиксация гайки крепления;
гаечным ключом затягиваются гайки для крепления.
установка раковины и подключение сливной трубы к канализации
Большое внимание нужно уделить правильному расположению носика смесителя, при этом само устройство должно устанавливаться под ровным углом по отношению стены, к которой крепится раковина
Особенности монтажа раковины на стене
После подключения раковины к водопроводу переходят к процессу её закрепления, при этом работы будут проводиться в такой последовательности:
- раковина со смесителем надевается на шпильки крепления, которое предварительно были ввинчены в стену;
- при необходимости следует вставить пластиковые вкладыши;
- затягиваются монтажные гайки.
Если предусматривается установка мойки с подставкой или тумбой, то начинать нужно с монтажа опорных элементов.
Как подключить шланги для воды к водопроводной системе?
Для начала нужно установить специальную прокладку между краном и уплотнительной гайкой, только гайку не нужно сильно затягивать. За счёт использования резиновой прокладки обеспечивается неплохое уплотнение, при этом есть возможность подтянуть гайку после проведения испытаний с включением воды.
Если случается протечка, то в том случае затянуть гайку в месте соединения нужно потуже.
Какие трубы для водопровода лучше
Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:
Полипропиленовые трубы
Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.
Полипропиленовые трубы для разводки водопровода — отличный выбор
Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.
Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:
- правильно сделанное соединение получается монолитным;
- нет заужения диаметров трубопровода в местах пайки;
- высокая ремонтопригодность;
- длительный срок эксплуатации;
- легкость монтажа.
В общем, не зря этот материал в последнее время так популярен.
ПВХ для водопровода
При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.
ПВХ трубы могут гнуться
Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.
В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.
Металлопластиковые
Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).
Металлопластиковые — не лучший выбор
Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.
Разработайте схему расположения объектов и трубопроводов
Все элементы разводки труб в вашей ванной будут единой системой, и вам предстоит так согласовать их меж собой, чтобы обеспечить наилучшее функционирование каждого из них. Продумайте и нарисуйте на бумаге, где у вас будут располагаться сантехнические изделия и как рациональнее подвести к ним трубопроводы.
Разводка водопроводных труб может выполняться двумя способами:
- тройниковым, когда все объекты потребления воды последовательно подсоединяются к одной магистрали;
- коллекторным, когда к каждому из объектов подводятся отдельные трубы.
Тройниковая схема разводки позволяет сэкономить материалы за счет последовательного подключения к магистрали
Тройниковая (или последовательная) схема лучше подходит для применения в квартире, чем в коттедже. Здесь, при небольшом количестве сантехнических объектов, посредством тройников легче согласовать потребление воды в различных точках системы.
Коллекторная схема обеспечивает во всех точках стабильное давление, а также дает возможность ремонтировать отдельные участки без полного отключения водопроводной системы. Трубы подводятся к приборам от коллектора, который имеет столько выводов, сколько требуется для конкретных условий.
Коллекторная схема разводки способна обеспечить равномерное и бесперебойное распределение воды
При любом варианте, самостоятельная разводка канализационных труб в уборной должна у вас иметь лаконичный вид. Допустимы перехлесты холодного и горячего трубопроводов только в исключительно случаях.
Какие трубы для водопровода лучше выбрать
Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:
- полипропилен;
- ПВХ;
- металлопластик.
Каждый из них имеет достоинства и недостатки.
Полипропиленовые
У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.
Полипропиленовые трубы.
Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:
- В случае поломок можно легко отремонтировать поврежденные участки.
- В местах пайки нет зауженностей.
- Долговечность.
- Монолитность.
ПВХ
Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.
ПВХ трубы для разводки в ванной.
Металлопластиковые
Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.
Выбор способа и вида разводки
Правильно выполненная разводка труб в ванной
Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.
Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.
Способы монтажа: преимущества и недостатки
Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах
Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.
Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:
- Штробирование несущих стен запрещено СНиПом.
- Стыки труб, проходящих внутри стены, не допускаются.
- Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
- Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.
Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.
Виды разводки
Специалисты-сантехники различают три вида разводки трубопроводов:
- с проходными розетками;
- последовательная разводка;
- коллекторная разводка.
Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.
Последовательная разводка
Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.
Последовательная (тройниковая) разводка труб
Коллекторная разводка
Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.
Параллельная (коллекторная) разводка труб в ванной
Неспециализированная классификация
Водопроводные тройники, муфты, переходники, краны, смесители, шланги и многие другие элементы сейчас активно используются при монтаже водонесущих контуров. Любая из таких деталей делает свою функцию, но все же условно возможно поделить целый ассортимент на пара многочисленных групп:
| Категория деталей | Функции и особенности конструкции |
| Соединительные |
|
| Запорные |
|
| Измерительные |
|
| Дополнительные |
|
Помимо этого, существует кроме этого классификация фурнитуры по материалу изготовления. В большинстве случаев, все изделия разделяют на железные, пластиковые и комбинированные.
