Разновидности фрезы по дереву для дрели

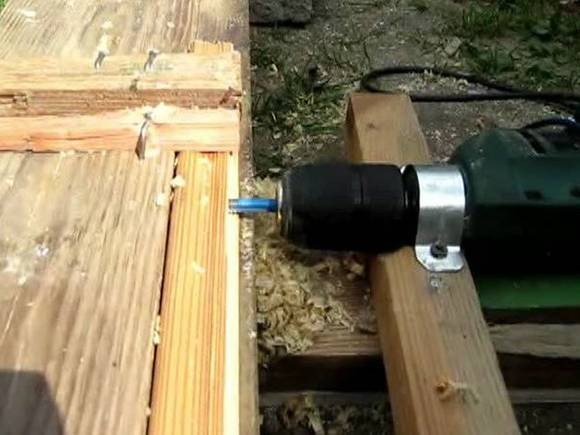

Оптимальное решение – изготовить фрезер из дрели своими руками

Фактически, необходимо будет изготовить фиксирующий кронштейн и примитивную фрезерную пластину.

Если инструмент закрепить на основании,то можно сделать из него некое подобие фрезера

Эстетика в такой самоделке на последнем месте, главное – обеспечить надежное крепление инструмента и жесткость конструкции. Для удобства можно оснастить приспособление удобными ручками для перемещения по заготовке. А так же вынести выключатель, поскольку курковой спуск дрели не самое удобное решение для фрезера.

Регулировать глубину погружения можно, просто перемещая корпус дрели по фиксирующим хомутам. При должном старании изготавливается более продвинутая конструкция. С микролифтом, как на настоящем ручном фрезере. С таким приспособлением уже можно браться за серьезную работу, не забывая про особенности электроинструмента.

Самодельная конструкция фрезера из дрели с микролифотм

ВАЖНО! Корпус электродрели вытянут вдоль оси вала, что повышает центр тяжести и делает конструкцию неустойчивой.

Об этой опасности не следует забывать при интенсивной работе

Если вы приняли однозначное решение изготовить фрезер из ручной дрели – обратите внимание на стационарное решение вопроса. Можно встроить дрель в самодельный фрезерный станок

Фрезерный станок из фанеры и электродрели

Такой вариант относительно безопасен и позволяет выполнять более точные работы. Если крепление дрели выполнить легкосъемным – вы можете быстро менять назначение инструмента. То есть, в арсенале остается как собственно дрель, так и стационарный фрезер. При этом типичные недостатки никуда не денутся – по-прежнему, вы работаете на низких оборотах, и дрель изнашивается при боковых нагрузках.

Вертикальный фрез изготовление своими руками

Работать дрелью, в патроне которой установлена такая насадка, достаточно сложно, а получить чистовой результат практически невозможно. Если под рукой отсутствует фрезерный станок, но при этом необходимо воспользоваться фрезерной насадкой для выполнения черновых работ, то подойдет обычная дрель. Для этого ее рекомендуется зафиксировать в вертикальном положении, и надежно закрепить.

Это интересно! Чтобы иметь возможность регулировать обороты вращения патрона инструмента, рекомендуется воспользоваться регулятором напряжения.

Фрезерный самодельный станок

Для того чтобы произвести черновую обработку древесины, понадобится соответствующий набор фрез по дереву, а также самодельный станок из дрели, который можно сделать своими руками. Изготовление установки не требует никаких навыков и знаний, и в каждом индивидуальном случае конструкция может отличаться. Главное правило такой установки — это надежное закрепление инструмента.

Чтобы изготовить самодельный фрезерный станок из дрели своими руками, понадобится произвести ряд следующих действий:

1. Изготавливается стол, для чего понадобится древесина. Количество необходимой древесины для изготовления стола зависит от размеров будущего устройства
2. Создание площадки с ограничителем. В этой площадке будет фиксироваться дрель, и перемещаться при помощи соответствующих направляющих. Для изготовления площадки можно использовать ДСП и стальные трубки
3. Установка инструмента на площадку. Для закрепления инструмента нужно использовать стальные пластины и резьбовые соединители в виде болтов и гаек
4. Изготовление ручки, посредством которой происходит перемещение инструмента по вертикали вверх и вниз

Станок самодельный для фрезерования древесины

Станок фрезеровочный из дрели готов к работе. Можно устанавливать соответствующие фрезы в патрон, и приступать к его испытанию

Не забывайте, что производить работы нужно с особой осторожностью, так как малейшее неверное движение, и инструмент может вырвать с конструкции установки

https://youtube.com/watch?v=9pOYXe5HhWo%3F

Если сооруженное устройство своими руками пройдет первое испытание, то можно изготовить к нему пульт управления для облегчения работы. Такой инструмент имеет одно существенное преимущество — его можно использовать как для фрезерования, так и для сверления. В любой момент дрель можно извлечь, и воспользоваться ею вне конструкции. Не забывайте о негативном влиянии на дрель при работе насадками, что очень снижает срок службы инструмента.

Публикации по теме

Какие электроды выбрать для сварки и важные сведения о расходниках

Ножовочные полотна для сабельных пил какие бывают и чем отличаются

Насадки для реноватора: важная информация о расходных материалах

На перфоратор переходник для закрепления сверла

Как подготовить дрель к фрезеровке

Электродрель

С электродрелью возможно нельзя открыть полноценный столярный бизнес, но в домашней мастерской, часто просто необходимы разные фрезерные процедуры.

Начинают переустройство с места, куда будет вмонтирован электродвигатель.

Если нет старого стола, его можно сколотить из подручного материала – досок, фанеры. Для опорных ножек подойдут бруски. На столешнице делают выемку для установки прибора с направляющими. Понадобится вырезать пилой полукруглый паз, просверлить насквозь окружности для крепления опорного листа.

После постройки стола понадобится:

• электроприбор;
• маленькая фреза для пробы;
• патрон;
• листы ДСП.

Дрель хомутами крепят к стойке из ДСП. Фрезу устанавливают на вал. Лифтом послужит каретка электроинструмента с основным корпусом. Стойку и ограничительную площадку соединяют под прямым углом. Нож должен выходить за пределы основания.

Фрезы по дереву для дрели: виды и параметры

Чтобы значительно расширить функциональные возможности обычной электрической дрели, предназначенной только для сверления, можно использовать такой инструмент, как фреза по дереву для дрели. Применяя электроинструмент с этой рабочей насадкой, можно эффективно осуществлять различные виды обработки изделий из древесных материалов. Правильно подбирая такой фрезу под определенные задачи, можно выполнять с ее помощью как черновую, так и чистовую обработку.

Дрелью можно выполнять ряд фрезеровочных операций

Конструкцию фрезы по дереву на дрель составляют хвостовик и рабочая часть, которая изначально затачивается под определенные технологические операции. Для выполнения такой заточки используется высокоточное оборудование, в конструктивных элементах которого не должно быть люфта. Как параметры заточки, так и твердость материала изготовления фрезы, в качестве которого используют специальные сорта стали, подбирают в зависимости от того, какими характеристиками обладает обрабатываемая древесина.

Все фрезы по дереву делятся на две категории:

• насадные, диаметр посадочной части которых составляет 32 мм (они предназначены для установки в шпиндель стационарного фрезерного станка);
• концевые, которые также называют пальчиковыми (их посадочная часть (хвостовик) может иметь диаметр 8 или 12 мм, они устанавливаются как на стационарный фрезерный станок, так и на ручную дрель).

Основные типы фрез по дереву

Для обработки различных древесных материалов (натуральный массив, фанера, МДФ, ДСП и др.) используются различные типы фрез. При этом более износостойкими и, соответственно, долговечными являются фрезы, предназначенные для обработки фанеры. Они не перетачиваются в процессе эксплуатации, поскольку оснащены режущими пластинами из твердого сплава, что и повышает ресурс их эффективного использования.

1. Калевочные — применяются для скругления углов.
2. V-образные — режут v-образные пазы (эффективно для вырезания текста), а также обрабатывают кромки.
3. Дисковые — вырезают горизонтальные пазы разной глубины и ширины по контуру деталей.
4. Галтельные — используют для изготовления внутреннего четвертного паза декоративных кромок.
5. Фальцевые — схожи с дисковыми и отличаются большей шириной, достаточно часто используются для вырезки пазов под стекло в оконном производстве.
6. «Ласточкин хвост» — с ее помощью есть возможность изготавливать открытые/скрытые шиповые соединения (для соединения двух и более отдельных деталей).
7. Кромочные фрезы по дереву для дрели(для обработки краев) оснащены подшипником, который может упираться в край заготовки и направлять движение. Он обеспечивает правильное движение фрезы по кромке обрабатываемого изделия. Без подшипника могут применяться для обработки детали в абсолютно любом ее месте.
8. Цилиндрические — используются при обработке ровных поверхностей. Такие фрезы выпускаются с прямыми или же винтовыми зубьями.
9. Торцовыми фрезами, чаще всего, обрабатывают плоские поверхности. Торцовые фрезы обладают осью вращения, расположенной перпендикулярно к обрабатываемой поверхности.
10. При изготовлении выемок и сложных углублений применяются концевые фрезы по дереву для дрели. А вот фасонные фрезы чаще используют при изготовлении деталей, у которых сложная поверхность.

Совет: прежде чем начать работать, необходимо опробовать глубину вхождения фрезы на пробной заготовке. Глубину можно отрегулировать при помощи специальной ручки.

Специальные и комбинированные фрезы

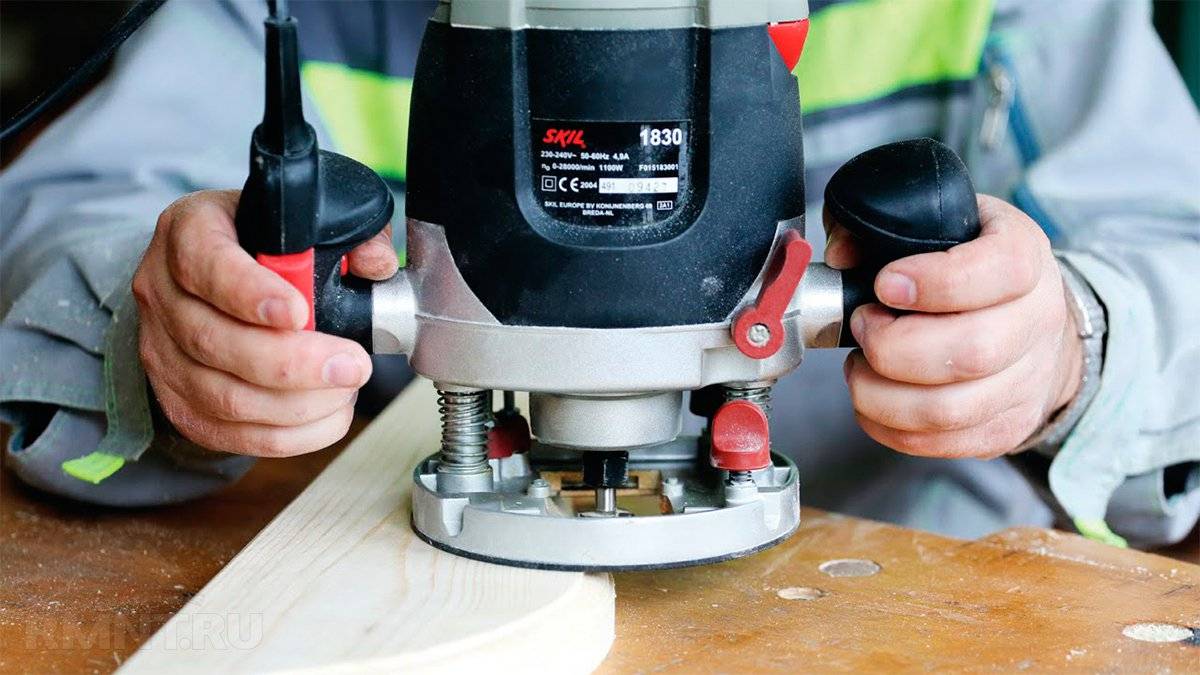

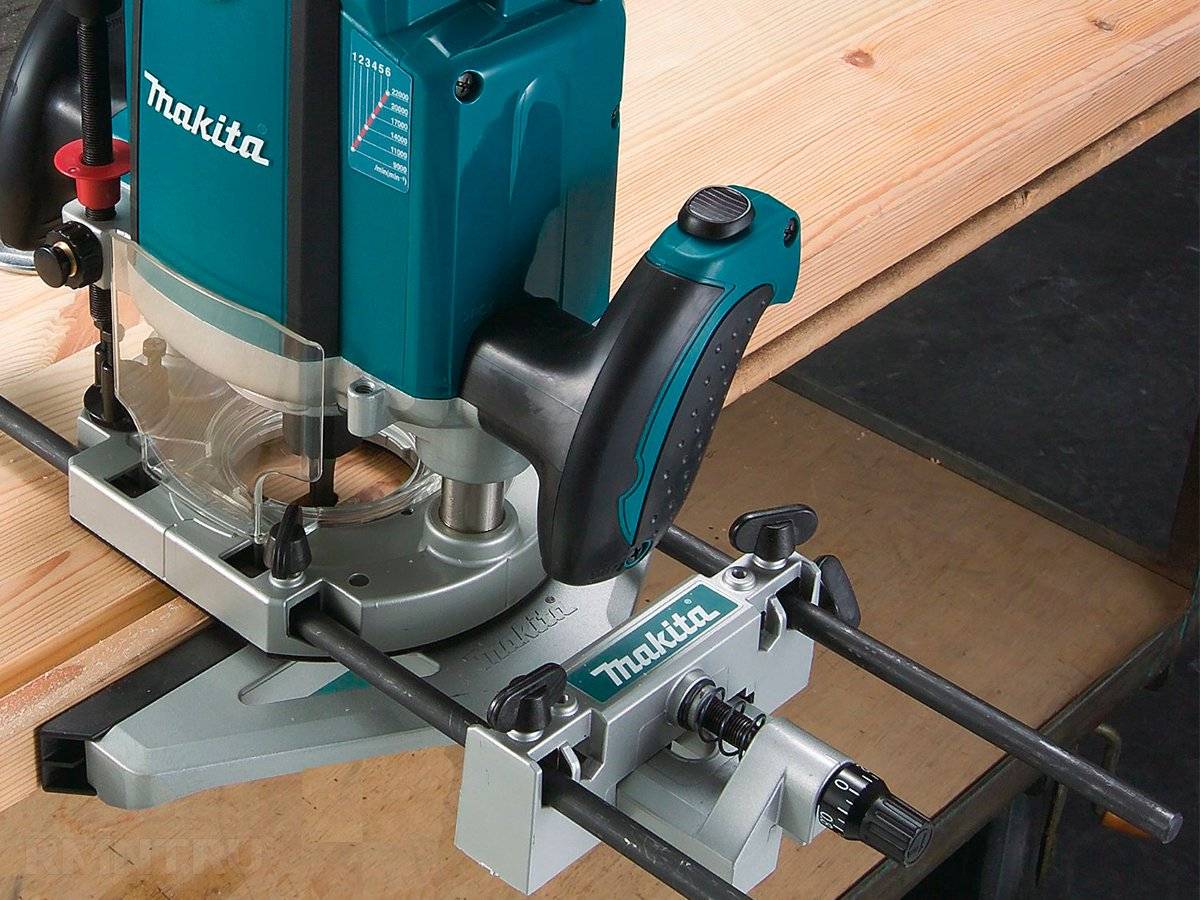

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.

Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.

Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

рмнт.ру

Особенности фрез с хвостовиками для обработки металла

Металл является твёрдым материалом с равномерной кристаллической решеткой. Он обрабатывается жестко, главным показателем является скорость работы.

В зависимости от нужного результата используют для дрели фрезы по металлу различной конфигурации:

• торцевые;
• угловые;
• цилиндрические;
• дисковые;
• концевые.

Торцевые шарошки служат для вертикальной обработки металла. Чаще ими обрабатывают плоскость.

Если зубья расположить на торце и боковом ребре плоского диска, можно на плоскости сверлить углубленный профиль. Так выполняются пазы и канавки. Если применить не диск, цилиндр с плавно изогнутыми канавками, можно обрабатывать горизонтальную поверхность, снимать слой, сглаживать неровности. Для каждой операции подбирается особая фреза по металлу для дрели. При этом следует помнить о нагрузке на двигатель и подшипники, не допуская перегрева инструмента.

Требование к изготовлению фрезы жесткие. Инструмент должен эффективно работать, долго сохраняя остроту режущей поверхности. Зачастую в целях экономии дорогой твердосплавной стали фрезы делают сборными, тело из обычной стали, а зубья из сплавов.

Фреза, как любой режущий инструмент требует бережного обращения. Режущая кромка не переносит нагревания, вибрации, и использования не по назначению.

Для других материалов

Большинство вышеперечисленных фрез используются для работы с разными материалами. Но при условии, если они выполнены из твердых прочных режущих сплавов типа HSS или имеют впаянные режущие кромки из твёрдых сплавов с карбидом вольфрама или ванадия. Тогда ими обрабатывают:

• дерево;
• ДСП, ЛДСП, ДВП, МДФ, ОСП;
• фанеру;
• гипсокартон;
• твердые утеплители – пенопласты, фибролиты и т.д.

Фреза из слабого металла может справиться с древесиной, но на твёрдых клеящих смолах ДСП, ЛДСП, ДВП, МДФ, ОСП быстро сотрется и затупится. Тоже самое и на гипсокартоне – это мягкий материал, но с высокими абразивными (стирающими) свойствами.

По пластику

Пластик можно обрабатывать дрелью любыми вышеперечисленными фрезами. Однако пластики бывают разными, в том числе очень хрупкими. Поэтому требуется пробная обработка на ненужном куске материала. Фреза для таких хрупких пластиков должна быть острой. Обработку проводят на максимальных оборотах дрели (если есть регулятор), плавно и без сильного нажима.

По керамике, кафелю и газобетону

Для обработки твердых материалов дрелью (керамика, кирпич, бетон, кафель) используются фрезы – коронки, аналогичные описанным выше. Отличие в том, что вместо зубьев у таких специальных фрез – твердосплавное напыление. Это может быть карбид вольфрама, напыление из искусственного алмаза, другие сплавы, которые не стираются о твердые материалы.

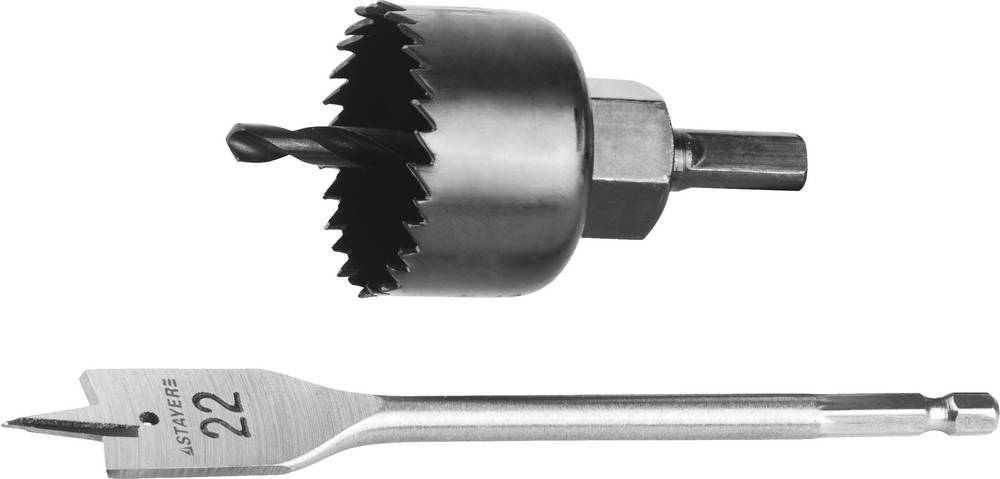

Фреза — коронка

Центрирующее сверло-конус также выполнено из впаянного твердосплавного резца.

Основное назначение такой оснастки – выборка отверстий в стенах под электророзетки, выключатели, распределительные коробки и т.д.

Промышленные деревообрабатывающие станки

Массовое производство высококачественных изделий из дерева невозможно без использования высокопроизводительного деревообрабатывающего оборудования.

Для деревообрабатывающих станков промышленностью выпускаются многочисленные виды режущего инструмента, в том числе:

• спиральные и строгальные фрезы, которые используются в строгальных станках;
• дисковые фрезы по дереву (с двух- или трехсторонними пазами) помогают получить неглубокие пазы и канавки;
• профильные фрезы применяются в процессах декоративной обработки деталей из дерева.

Современное деревообрабатывающее предприятие немыслимо без фрезерно-гравировальных станков с числовым программным управлением (ЧПУ), оснащенных инструментальным порталом, имеющим 3 степени свободы.

Эти станки способны в автоматическом режиме обрабатывать заготовки, придерживаясь заданного пространственного маршрута. При этом высокое качество обработки обеспечивается не только техническими параметрами станка (мощность шпинделя, высокоточная механика и пр.) и возможностью выбора математической модели в качестве шаблона, но и характеристиками режущего инструмента.

Номенклатура фрез по дереву для станков с ЧПУ для 3d-фрезерования отличается большим разнообразием. Связано это с тем, что процесс 3d-обработки считается одним из самых сложных и выбрать режущий инструмент, который обеспечит высокое качество обработки с минимальными затратами времени, совсем не просто. Так, исходя из типа заготовки, могут понадобиться фрезы, изготовленные из быстрорежущей или твердой стали. При этом материал режущей кромки не должен быть хрупким.

Для деталей со сложным рельефом, имеющим большое количество мелких деталей, используют цилиндрические или конусные сферические фрезы с диаметром 3…6 мм (для черновой обработки) и 1…3 мм (для финишных операций). Применяют чашечные сверла, позволяющие сверлить древесные плиты, композитные материалы.

Для получения глубокого 3d-рельефа используют конические двухзаходные фрезы из твердосплавных материалов. Это позволяет исключить операции чернового фрезерования. Для обработки особо твердых пород дерева используют сферические или V-образные граверы.

Заточка кромок

Комплект оснастки не выбрасывают после долгого использования, если проводить правку, они сохраняют свое нормальное состояние. Так фасонную концевую фрезу точат по передней режущей кромке алмазным бруском. Его крепят к столу и водят по нему лезвие. Точило смачивают мыльным раствором. Заостренные участки постепенно восстановятся с наименьшими потерями в диаметре.

При наличии направляющего подшипника, его снимают в первую очередь, затем приступают к заточке. Перед работой вначале очищают фрезу растворителем от остатков древесных смол. Точильный брусок выбирают правильной формы по уровню зернистости. Она зависит от толщины снимаемого слоя и степени шлифовки поверхности.

Подтачивают каждый зубец по очереди, сохраняют симметрию с одинаковым количеством движений, нажимов – в одном направлении. Для мягких резцов используют обычную наждачную, абразивную бумагу, которую наклеивают на стальную или деревянную полосу.

Точильный станок

Если есть точильный станок, то ручную работу можно заменить на механическую. Восстанавливают былое состояние острия кругом, на него идет материал:

• белый или нормальный электрокорунд;
• эльбор;
• зеленый кремневый карбид.

На станке можно заточить даже самой сложной формы спиральный зубец вращательным и поступательным движением. Фреза во время продольного перемещения к кругу делает синхронизированные повороты по оси. Положение кромки, при этом не изменяется по высоте, а контакт с абразивом сохраняется вместе с углом заточки.

В завершение процедуры делают контрольный осмотр лезвия на сколы и трещины. Специальным прибором определяют деформацию на биение, отсутствие изменений в углах. Допускается отклонение в 1 градус. Хороший уход и правильная правка продлит срок службы фрез и основного электрического инструмента.

Summary

Article Name

Фреза по дереву

Description

Фреза по дереву для дрели 35 мм, 50 мм, 100 мм. Торцевая фреза по дереву для дрели. Фреза по дереву своими руками из дрели.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo

« Предыдущая запись

Специальные режущие инструменты

Следует отдельно отметить о существовании борфрез. Такой механизм устанавливают в электродрели или шуруповерты. Эти детали называют шарошками, а применяют для зачистки и шлифовки металлических поверхностей. Большую популярность приобрел инструмент у гравировщиков для нанесения надписей в ювелирной продукции. Гравировка выполняется при большой скорости вращения вала, но на маленьком по размерам приборе.

Борфреза может установлена в бормашину или дремель, это наименование она получила по названию немецкой компании.

Фирма специализируется на производстве фрезерного оборудования с оснасткой. Когда выполняют гравировку на металле берут инструмент с гибким валом, насадка используется со специальным креплением.

Есть примеры по изготовлению самодельных фрез:

• разбирают зажигалку;
• извлекают кремниевое колесо;
• устанавливают на вращающуюся ось;
• на фанерный цилиндр приклеивают наждачную бумагу, получают инструмент в виде шлифовального барабана;
• точат дюбель — выйдет торцевая или отрезная насадка.

Подобным устройством можно воспользоваться в единичном случае, если намечается серьезный объем, таким же должен быть инструментарий. Тем более, что в заводских изделиях нет недостатка, стоят они не дорого.

Затылованные лезвия

Отрезные

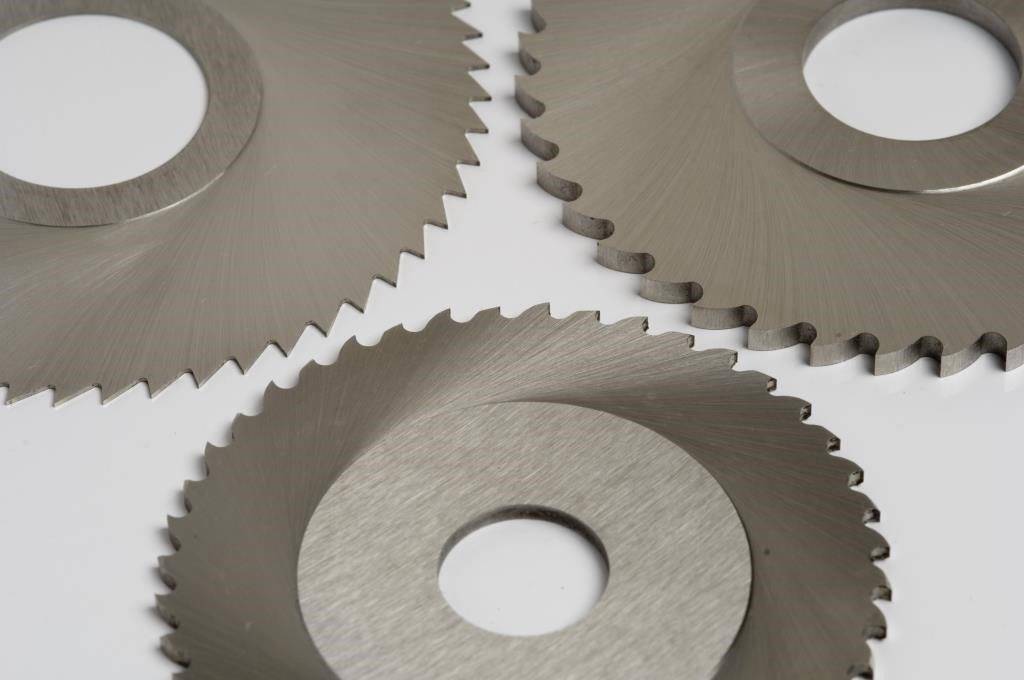

Отдельную разновидность дисковых фрез, назвали отрезными.

Создали такие элементы для обработки, болванок частично разделенных или разрезанных на фрагменты. Здесь отсутствует торцевая острая кромка, а зубцы устанавливают 3 видов:

• большие;
• малые;
• средние.

Фрезы с большими зубьями применяют для обработки мягкого сплава, остальные идут на отделку чугуна или стали.

Предназначение разных видов

Чтобы обработать древесину, существует множество инструментов. Различные станки, лобзик, шлифовальные приборы — это обусловлено различной спецификацией материалов и сложностью процедуры. Среди наконечников для дрели различают следующие виды.

1. Калевочные – его применяют при округлении углов и их шлифовке.
2. V-образные применяют для одноименного выреза и создания паза на деревянном полотне. Также можно применить для создания надписи или узора. Кроме этого, фреза выполняет обработку кромки.
3. Дисковые незаменимы при создании канавок, пазов и выемок любой глубины.
4. Фальцевые похожи на дисковые, но предоставляют большую свободу действия. Их часто применяют для вырезания паза под стекло.
5. Галтельные – для создания полукруглых канавок на торцах заготовки, оснащаются специальным опорным подшипником. Применяются при изготовлении мебельных реек.
6. Шиповые – оснащенная режущей кромкой насадка, сделанная в виде обратного шипа. Используется для проделывания пазов в виде ласточкиного хвоста. Прекрасно подходит для создания скрытых соединений.

   Фреза по дереву пазо-шиповая

7. Цилиндрические – при помощи такой насадки обрабатывается плоская поверхность деревянных деталей. При изготовлении деталь оснащается прямыми или винтовыми лезвиями.

Конечно, такие насадки не всегда способны заменить собой полноценный станок или тот же лобзик, но удовлетворить разовую необходимость вполне способны.

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

• Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
• Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
• Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
• Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
• Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Выбор фрезы для дрели

В принципе, насадки для фрезерования дрелью ничем не отличаются от обычных, они даже не выделяются в отдельный класс. Поскольку работа с металлом для фрезера из ручной дрели невозможна, рассмотрим разновидности фрез по дереву.

Любая фреза состоит из двух частей: хвостовик и режущий наконечник. Стержень, который закрепляется в патроне, изготавливается из мягкой стали, чтобы не разрушиться при вибрации. А вот для режущей кромки применяются твердые, но хрупкие сорта стали. Конструкция может быть разборной: наконечники меняются на хвостовике при смене режима работы.

Такой тип насадки лучше не использовать, дрель и так не слишком надежно ее удерживает. В продаже достаточно много цельных экземпляров.

Для информации: Неразборные фрезы быстрее изнашиваются (металл не такой твердый), однако при использовании на малых оборотах, этот недостаток нивелируется.

Основные типы фрез представлены на иллюстрации:

• Галтельные придают кромке выемку с внутренним радиусом, или проделывают симметричный паз в плоской поверхности. Используются только с направляющими.
• Калевочные фрезы могут обрабатывать комку так же, как и галтельные, но работать с ними удобнее. На внешней части хвостовика имеется опорный подшипник, благодаря которому фреза может работать по шаблону (в том числе и круглой формы). Дрель удерживается в руках, сохраняя вертикальность.

Режущая кромка бывает как с внутренним, так и с внешним диаметром.

• Пазовые классические наконечники имеют узкую специализацию – проделывание технологических «щелей» для скрепления деталей между собой. Выполняются в виде цилиндра (прямые), или в форме ласточкиного хвоста (конструкционные). В таких пазах соединение будет намного крепче.
• Обработка кромки с целью срезания любых неровностей выполняется прямой кромочной фрезой. Эта насадка может работать как с подшипником на хвостовике, так и без него. Во втором случае направляющая дрели должна «скользить» по шаблону: например, правило, закрепленное на доске с помощью струбцин.
• Конусная кромочная фреза выполняет срез под заданным углом. Такую работу можно выполнить и прямой фрезой, но тогда направляющая для дрели должна иметь поворотные узлы.

Совет: при возможности выбора, следует покупать фрезы с максимально возможным диаметром наконечника. Во-первых, они легче центруются. Во-вторых, такие наконечники прочнее сидят в патроне.

Более сложные фрезы использовать на дрели нежелательно, поскольку малые обороты подразумевают на слишком гладкую поверхность после обработки. Придется шлифовать их с помощью того же электроинструмента.

Другие насадки

Дрель может работать не только с деревом, но и с бетоном. Так, например, специальная коронка позволяет проделывать широкие отверстия в твердом составе. Применение коронки по бетону может потребоваться во время строительства или ремонтных работ, поэтому возможность использовать привычную дрель будет как нельзя кстати.

Коронка по бетону для дрели

Подобные инструменты применяют при необходимости проложить канал для коммуникаций:

• проводов электрической сети;
• газовых труб;
• телефонных и интернет кабелей.

Существует специальный вид коронок с алмазным напылением — они эффективно справляются с бетоном и другими твердыми поверхностями.

Как видно, простая насадка может превратить обыкновенную дрель в многофункциональный станок. Легкость использования и компактность устройства делают его более привлекательным, чем сложное в управлении и дорогостоящее профильное оборудование.

Приспособления для фрезерования по металлу и дереву

Мы не будем описывать приспособления для дрели, упомянутые нами здесь. В частности – стойки, превращающие ее в подобие сверлильного станка. В этой же статье показано приспособление, приближающее ее по функционалу к ручному фрезеру.

Но доработка такой стойки, позволяющая надежно зафиксировать инструмент на заданной высоте, может значительно облегчить выполнение фрезерных работ погонажного материала различными фрезами по дереву. Для этого достаточно, выставив дрель на требуемой высоте от рабочего стола, закрепить на нем направляющую, вдоль которой вы будете подавать обрабатываемую длинную деревянную рейку.

Для выборок длинных продольных пазов в большом количестве деревянных реек стоит применить такое нехитрое приспособление, как показано на фото. И использовать для этого пальчиковую фрезу нужного диаметра.

Можно также для фрезерования дрелью применить как фабричные, так и самодельные стойки-упоры с небольшой доработкой для фиксации инструмента на определенном расстоянии до площадки, обеспечивающей степень заглубления фрезы в материал.

С такими упорами либо без них замечательно дрель работает в качестве штробореза в ячеистых бетонах:

Представляет интерес применение различных кондукторов для получения фрезерованием продольных пазов.

А если на подобное приспособление поставить боковой упор, то подобные канавки и пазы можно выполнять и на заготовках прямоугольного сечения. Вставки-кондукторы имеют диаметр отверстия, соответствующий диаметру применяемой пальчиковой фрезы.

Этот же вид фрезерования можно выполнять, снабдив подвижным столом свою стойку для дрели, или закрепив на нем несколько направляющих для нужного позиционирования заготовки:

Но все же, наиболее, на наш взгляд, рациональным для работы с фигурными фрезами по дереву будет доработка верстака, показанная на видео. Особенно, если предстоит частая работа по фрезерованию фасок различных криволинейных заготовок.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Фото фрез по дереву для ручного фрезера

Также рекомендуем просмотреть:

• Какими бывают алюминиевые заклепки
• Лучшие биты для шуруповерта
• Какая монтажная пена лучше
• Выбираем полотно для ножовки по металлу
• Обзор буров и сверл для перфоратора
• Обзор алмазных коронок по бетону
• Лучшие сверла по бетону для дрели и перфоратора
• Как выбрать хороший алмазный диск по бетону
• Какой абразивный диск лучше выбрать
• Как подобрать хороший шлифовальный круг правильно
• Какой патрон для перфоратора лучше
• Выбираем хорошие сверла по дереву
• Типы и размеры скоб для степлера
• Зачем нужен унипак
• Щетка по металлу для болгарки и дрели
• Какую и как выбрать леску для триммера
• Какие сверла по металлу лучше
• Какое масло для бензопилы выбрать
• Отрезные круги для болгарки
• Металлические хомуты для крепления труб
• Как выбрать оцинкованное ведро
• Как выбрать диск для циркулярной пилы
• Виды пилок для электролобзика
• Разновидности лепестковых кругов
• Что такое пакля
• Нейлоновые стяжки
• Виды и применение изоленты
• Выбираем легкое пластиковое ведро
• Как выбрать защитные очки
• Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях 😉

1+

Как изготовить фрезер самостоятельно из дрели

Часто возникает вопрос, есть ли возможность сделать фрезер в бытовых условиях из дрели. Действительно, это достаточно актуальный вопрос, потому что не у каждого есть возможность приобрести такое сравнительно дорогостоящее оборудование, как фрезерный станок. А в домашних условиях он часто просто необходим, и особенно если выполняется ремонт частного дома или постройка дачи. Это оборудование может фрезеровать элементы из дерева, формировать различные кромки, изготавливать соединения и прочее.

Прежде чем начать собирать фрезер, нужно сделать стол, на нем он будет устанавливаться. Его можно соорудить из обычной фанеры, толщина которой не менее 12 мм, и четырех деревянных брусков, которые будут служить для опоры. На поверхности требуется вырезать необходимые отверстия для фрезера и установить направляющую. Сам паз должен быть полукруглой формы, которая вырезается электрическим лобзиком или ножовкой. Потом высверливаются отверстия для крепления и упорного листа. С процессом изготовления стола все достаточно просто, а вот из чего изготовить фрезер – более сложный вопрос.

Мощность непосредственно самого электрического привода должна быть в пределах от 500 до 1100 Вт, это зависит от того, какой толщины дерево необходимо обрабатывать. Самыми хорошими вариантами являются перфоратор, болгарка или дрель. Последний вариант считается самым оптимальным.

Для того чтобы собрать основные части, потребуются такие детали:

• электрический двигатель;
• фреза, которую нужно будет приобрести;
• патрон;
• несколько листов ДСП для основания двигателя.

Процесс изготовления фрезера

станок-фрезер

Сами фрезы при этом необходимо насаживать на моторный вал. Для лифта применяются каретки и основной корпус, который будет несущим, ось с нарезанной резьбой и винтовое крепление для того, чтобы фиксировать, а также скользящие полозья.

Когда осуществляется вращение оси с резьбой, каретка двигается или вверх, или вниз по этой осевой конструктивной детали. Скользящие полозья несут функцию ограничителей. Уже после того, как будет установлена высота в неподвижном положении, крепится каретка, с помощью фиксирующего крепежа.

Нужно следить за тем, чтобы установленный мотор с кареткой не расшатывались, находясь в корпусе, так как, в противном случае в процессе работы фрезера выборка станет недостаточно ровной. Некоторые специалисты советуют оснастить конструкцию шестернями, их можно изготовить самому, и поставить поворотный рычажок не наверху, а сбоку. Таким вот несложным способом можно собственными руками сделать из дрели фрезер.

Безопасность при работе

• После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
• Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
• Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
• Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.

Совет: Поскольку дрель не оснащена пружинным механизмом и ограничителем глубины фрезерования, следует потренироваться на материале аналогичной твердости. Зафиксировав нужную глубину на опорной пластине, можно приступать к чистовой работе.

Использовать стандартные фрезы при работе с дрелью можно, главное соблюдать ограничения, изложенные в нашем материале.

На что обращают внимание

Если используют дрель для фрезеровки по дереву, учитывают ряд особенностей:

1. Работу подшипников на вале с расчетом осевой продольной нагрузки. В некоторых типах механизмов прилагается поперечное усилие, которое влияет на быстрое изнашивание деталей.
2. Скорость оборотов.
3. Способы охлаждения.
4. Мощность двигателя.
5. Расположение рукояток.
6. Качество патрона.

Фрезы для электродрели

Электроприбор должен быть оснащен функцией, регулирующей обороты с большим запасом мощности — это означает, что на него можно устанавливать фрезы для электродрели.

При несовместимости в механизме устройств, возможны негативные последствия:

• инструмент перегреется;
• редуктор выйдет из строя;
• в процессе образуется перекос заготовки;
• выскочит хвостовик из-за ненадежного патрона.

Есть неписанные правила фрезеровщика:

• действия выполняют медленно, точно и аккуратно;
• проверяют все соединения, электропроводку, фиксацию;
• периодически дают остыть дрели.

Когда предстоят большие объемы работ, нужна насадка из твердого сплава. Только после надежной фиксации оснастки в патроне начинают фрезеровать.

Выбирают нож по критериям:

• размерам — параметр влияет на поставленную технологическую задачу;
• форме, конфигурации, расположения лезвий;
• углу заточки;
• материалам изготовления – от стали зависит выполнение различных операций, срок эксплуатации;
• назначению – если прочное фрезерное сверло, его используют не только по дереву для дрели, но и более твердых материалов.

Любой товар, когда покупают визуально оценивают, смотрят на компанию производителя. Репутация предприятия раскроет плюсы и минусы производства. С оснасткой нужно поступить также. Если покупатель не настолько богат, чтобы позволить себе дешевую вещь – фреза должна быть добротной и дорогой.
