Разбор способов соединения пластиковых труб с металлическими

Фланцевые соединения и переход на металл

В водопроводе могут быть установлены элементы системы, имеющие не резьбовое, а фланцевое соединение. Обычно это краны или другая запорная или регулирующая арматура. Для соединения с такими элементами есть специальные фитинг для ПНД. С одной стороны находится стандартны компрессионный вариант, с другой — фланцевый. Установка стандартная — при помощи обжимной гайки с одной стороны, прокладок и болтов- со стороны фланца.

Фитинг для фланцевого соединения ПНД

При устройстве водопровода из полиэтиленовых труб также могут возникнуть вопросы насчет соединения полиэтилена и металла. Для этих случаев используются фитинги, с одной стороны которых имеется резьба. Она может быть наружной или внутренней — зависит от типа устанавливаемого устройства или перехода. Такие фитинги есть прямые, есть в виде угла на 90°.

Фитинги для перехода с ПНД на металл

Установка стандартная — резьба (с подмоткой аккуратно) с одной стороны и обжимная гайка с другой.

Особенности применения металлических и полимерных труб

Основные характеристики

Свойства металлических труб изначально зависят от материала, из которого они произведены:

стальные — легко поддаются коррозии, на их внутренней поверхности элементов могут образовываться скопления примесей и грязи;
оцинкованная сталь прекрасно зарекомендовала себя относительно стойкости к коррозионным процессам, однако специалисты отмечают сложный процесс установки;
нержавейка по-прежнему остаётся самым дорогим металлом, трудным в обработке, но служащим долгие годы;
чугун, используемый при закладке трубопровода в советские времена, до сих пор считается хрупким материалом, легко разрушающимся вследствие ударов. Аналогом чугуна выступают ВЧШГ — относительная новинка на рынке сантехнических устройств.

В свою очередь, полимерные составляющие также разделены на несколько основных видов:

ПВХ-приспособления используются для закладки автономной канализации, связано это с тем, что они не выдерживают циркуляции большого потока воды;
полиэтиленовые годятся как для проведения линии канализации, так и для водопровода;
часто раскупаемый материал — полипропиленовые PPR устройства — просты в монтаже и не требуют особого ухода.

Когда необходимо объединение пластика и металла?

Кроме ремонта коммуникаций, могут возникать ситуации, которые требуют на разных участках инженерной закладки систем водопровода и канализационных стоков материалы, обладающие различными параметрами.

К примеру, необходимо обеспечить защиту полиэтиленовой конструкции, отвечающей за подвод жидкости к частному дому, путём оборудования по верху железобетонного каркаса. Специалисты дают рекомендации относительно менее дорогостоящего варианта решения вопроса — путём замены участка трубы оцинкованным материалом

При этом важно добиться полной герметичности соединений составляющих

Соединение разных труб очень распространено

Сложный вариант

Зажимная соединительная муфта

Соединение труб с помощью резьбы гарантирует герметичный шов. Однако бывают ситуации, когда обдумывая, как соединить пластиковые и металлические трубы без сварки, приходится отказываться от простого пути. Обычно это происходит из-за того, что металлическая труба имеет слишком маленькую длину или близко расположена к стене, и нарезать на ней резьбу вы не сможете.

В этом случае придется воспользоваться более сложным вариантом, хотя его некоторые мастера считают не слишком надежным. На самом деле это не так, и если вы все сделали правильно, то соединение пластиковой и металлической трубы прослужит вам достаточно долго.

Для соединения двух труб вам понадобится зажимная соединительная муфта «Gebo Quick» (производство компании Польши):

Очистите край металлической трубы от старой краски.
Возьмите в руки зажимную соединительную муфту и разберите ее на элементы.
Последовательно наденьте на металлическую трубу детали муфты. Расстояние от уплотнительного кольца до конца трубы должно быть не менее 10 мм.
Аккуратно вставьте конец металлической трубы в корпус соединительной муфты, затем пододвиньте к ней все три кольца и закрутите гайку.
Так как соединительная муфта с обратной стороны имеет резьбу, то теперь вы можете легко соединить металлическую трубу с «американкой», припаянной к трубе пластиковой.

Выбирая этот вариант соединения, не забывайте, что муфты «Gebo Quick» выпускаются для разных диаметров труб. И если купленная вами муфта «сидит» на трубе неплотно, то, скорее всего, вы купили муфту не того диаметра, что вам необходима.

Ну а чтобы проверить, насколько качественно вы затянули муфту на трубе, аккуратно потяните за нее, придерживая второй руку трубу, чтобы случайно не вырвать ее из стены, – муфта не должна двигаться вдоль трубы.

Помогла ли вам статья?

Да1Не особо1

Материалы и инструменты

Паяльник для сварки

Если вы решили сэкономить на услугах по монтажу и выполнить его самостоятельно, то необходимо купить или арендовать специальный паяльник с насадками. Кроме него понадобятся:

рулетка и маркер для разметки;
ножницы для нарезки пластиковых труб;
зачистка для труб.

Существует несколько видов полипропиленовых труб, которые различаются областью использования:

PN 10, 16 – используются для прокладывания водопровода с холодной водой;
PN 20 – универсальные трубы с толстыми стенками, они способны выдержать горячую воду температурой до 80ºC, поэтому подходят для монтажа отопления;
PN 25 – композитная труба с металлической или капроновой прослойкой, которая счищается при спайке. Ее используют для систем отопления, финишная температура нагрева – 95°C.

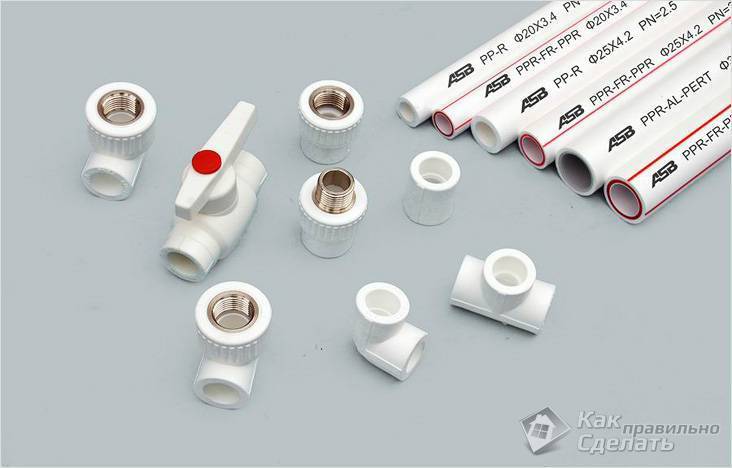

Трубы и фитинги из полипропилена

Отличительной характеристикой соединения полипропиленовых труб является отсутствие стыков непосредственно между трубами. Если их диаметр менее 50 мм, все части можно соединить фитингами различного назначения:

муфты — соединяют участки одного диаметра;
крестовины — используются для создания ответвлений;
заглушки — герметизируют конец трубы;
переходники — служат для соединения труб различного диаметра;
штуцерные фитинги — выполняют соединение с гибкими шлангами.

Соединение полимерных труб сваркой

Сварка полимеров присутствует в 50% бытовых коммуникационных системах, стыки имеют улучшенные характеристики, так как, процесс происходит на молекулярном уровне.

В руководствах пользователя, входящих в каждый комплект сварочного оборудования, подробно описана технология, как соединить пластиковые трубы, выбрать время нагрева в зависимости от толщины стенки.

Сварка электромуфтами является улучшенным вариантом предыдущего способа, так как процесс нагревания, соединения контролируется программой. Качество стыка увеличивается, отсутствует необходимость фиксации. Для подачи напряжения на нагревательные элементы внутри муфты используются приборы с электродами.

Как соединять полипропиленовые трубы с металлическими?

Не так уж редки ситуации, когда надо произвести соединение полипропиленового изделия с металлическим.

Чтобы понять, как правильно соединять полиэтиленовый трубопрокат с полипропиленовой или металлической смотрите видео уроки, размещенные в данной статье.

Существует несколько способов, как грамотно произвести соединение.

С наличием резьбы. Предполагает, что используют фитинги, которые выглядят как муфты. Один конец снабжается резьбой на металл, а другой – срезом, с идеальной гладкостью.
Фланцевого типа. Когда болты со шпильками стягивают конструкции самих фланцев. Они помогут понять, как соединять полипропиленовые трубы, видео сделают процесс более наглядным.

Резьбовое соединение труб

Выполнение резьбы. Обязательным условием такого соединения является нарезанная на металлической трубе резьба. Если она уже есть, то ее нужно освободить от ранее накрученных деталей и избавить от пыли. А если нужно соединить участок трубы, отрезанный из цельного изделия, то необходимо его конец предворительно обработать специальной смазкой и с небольшим запасом расстояния выполнить резьбу, используя специальный прибор (резьборез).
Подготовка места стыковки. После нарезания резьбы она очищается, и на нее наносится фум-лента или пакля, обработанная силиконовой промазкой. Эти материалы выступают отличными герметиками, поэтому часто используются для предупреждения протечек. Их функциональность зависит от правильности закладки. Оптимальным вариантом принято считать укладку герметика на первые 2 витка подмотки – их нужно наматывать по направлению нарезки резьбы.
Соединение. Металлическая труба с выполненной резьбой вставляется в фитинг и закручивается вручную, затем несильно затягивается. Если приложить большую силу, это может привести к растрескиванию фитинга.
Проверка системы. Запустить в водопровод воду и проверить соединение на протекание. Если оно обнаружится, то нужно будет сильнее затянуть узел.
Фиксация крепежа. После окончательной проверки нужно зафиксировать пластиковую трубу сваркой.

Как запаять конструкции?

Полипропиленовые заготовки нельзя соединить без специального сварочного аппарата, который получил название «утюга». Он работает при подключении к обычной электрической сети.

Лучше приобретать и сами материалы с небольшим запасом, на случай возможных ошибок.

Процесс состоит из нескольких этапов. Это позволит понять, как запаять полипропиленовую трубу.

Выполняется несколько срезов там, где в будущем будут располагаться стыки. Требуется и тщательная зачистка для торцов. На их поверхности делают специальные отметки маркером. Они указывают, на какой глубине должны находиться детали внутри нагревательного аппарата. Температура паяльника должна составить не менее 270 градусов.
Строго перпендикулярное соединение насадок с раскалённым паяльником. То же самое проделывают с концами других соединений.
10-15 секундное ожидание до завершения плавления. Потом от насадок избавляются, а детали снова соединяют между собой. Их слегка прикладывают друг к другу, но проворачивание недопустимо.
Детали для стыковки надо оставить на некоторое время в одном положении, пока они не остынут.

Видео: учимся как паять

Как НЕ надо паять полипропиленовые трубы!

Смотрите это видео на YouTube

Раструбная пайка – вариант, который применяют для труб с 40-миллиметровым и большим диаметром. Но такую работу рекомендуется доверять специалистам, только они знают обо всех особенностях.

Способы соединения пластиковых труб

Соединение для пластиковых водопроводных труб, конструкций отопления и канализационной системы занимает важное место, так как при правильном проведении монтажа пластиковые трубы смогут прослужить свой максимальный срок службы, который зачастую варьируется от 10 до 20 лет. Чтобы разобраться, как соединить водопроводные или иные конструкции из пластиковых труб, нужно ознакомиться не только с тонкостями производства выбранного материала, но и понять какие будут оказываться воздействия на трубопровод

Это необходимо для того, чтобы не была нарушена технология установки (некоторые виды изделий не могут устанавливаться при температуре окружающей среды ниже 0 градусов) и непосредственной эксплуатации (у каждого вида есть свои максимальные показатели температуры и давления, систематическое нарушение технических характеристик приведет к разрушению изделия)

Чтобы разобраться, как соединить водопроводные или иные конструкции из пластиковых труб, нужно ознакомиться не только с тонкостями производства выбранного материала, но и понять какие будут оказываться воздействия на трубопровод. Это необходимо для того, чтобы не была нарушена технология установки (некоторые виды изделий не могут устанавливаться при температуре окружающей среды ниже 0 градусов) и непосредственной эксплуатации (у каждого вида есть свои максимальные показатели температуры и давления, систематическое нарушение технических характеристик приведет к разрушению изделия).

Способы соединения для каждого вида могут быть совершенно разными, начиная от правильного использования специальных соединителей (фитингов и муфт) и заканчивая обработкой подключенными пероксидами или азотосоединениями.

Специальные способы соединения

Пуш-фитинги, пресс-фитинги, фланцы являются специальными соединениями полимерных материалов. Они так же решают проблему, как соединить пластиковые трубы в сложных случаях: стык с металлической магистралью, соединение разных диаметров.

Пуш-фитинг позволяет обходиться минимумом инструмента (калибратор, нож). Крепежный элемент состоит из поливинилсуфлона, латуни, подходит для обогревательных, водопроводных контуров.

Соединение считается неразъемным, герметичность обеспечивается резиновыми кольцами. Труба вставляется до упора в корпус фитинга, после чего, вынуть ее обратно невозможно. Пресс-фитинги обжимаются ручным ключом на теле трубы, так же являются несъемными, годятся для отопления, водоснабжения.

Когда возникает такая необходимость

Здесь несколько ситуаций, которые можно разделить на три категории:

Производится капитальный ремонт помещений, к примеру, квартиры, в которой меняют трубы систем канализации, водопровода и отопления. Но подводящие к квартире сети (стояки) остаются металлическими.
Строительство частного дома, когда приходится врезаться в коммуникационные сети общего назначения, расположенные вне дома. Последние – это металлические трубопроводы, а врезка производится пластиковыми трубами.
Особые ситуации, когда требуется обязательное присутствие металлических труб на определенных участках трубопровода. К примеру, под автомобильными трассами, где требуется большая несущая способность изделия. Или в сети, где перемещаются жидкие или газообразные материалы с высокой температурой.

Комбинированные фитинги — залог длительной работы

Важным направлением в строительстве является прокладка коммуникационных сетей, а главными качествами этих сетей являются их надежность, экономичность и продолжительный срок службы. Детали из чугуна и стали — устаревшие варианты для соединения. Им на смену пришли аналогичные изделия из полипропилена. Они укрепляют свои позиции в дренажных, отопительных, водоснабжающих, канализационных и пневматических системах. Пропиленовые фитинги с впрессованными металлическими вставками позволяют осуществить как полную смену пластиковых водопроводных труб, так и замену определенных участков износившихся металлических труб. Комбинированные фитинги применяют для стыковки с одной стороны с трубопроводом посредством термической сварки, с другой — стандартным резьбовым соединением. При производстве пластиковых соединительных деталей комбинируются не только типы соединений, но и используемые материалы. Комбинированные полипропиленовые фитинги имеют следующие преимущества:

Низкий процент тепловых потерь;
Устойчивы к температурным перепадам;
Практически бесшумны;
Быстро и просто монтируются;
Обеспечивают высокое качество при соединении;
Просты в транспортировке;
Изготавливаются из экологически чистых материалов;
Устойчивы к химическим воздействиям;
Не подвержены коррозии;
Имеют продолжительный срок эксплуатации.

Комбинированные фитинги — высококачественная и долговечная продукция, которая обеспечивает длительную и бесперебойную эксплуатацию трубопроводной системы.

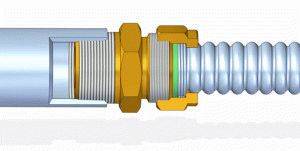

Соединение металла с металлопластиком

В таких случаях очень важно все делать аккуратно, шаг за шагом в точной последовательности. Позволяется руководствоваться различными полезными рекомендациями

Чаще всего для подобных целей употребляют фитинг для обжима, с помощью которого можно произвести соединение труб. Для этого следует в точности следовать тем шагам и пунктам, которые предоставляет специально составленная инструкция:

Для начала нужно навинтит фитинг на трубку, сделанную из металла, используя рожковый ключ. Предварительно рекомендуется очистить ее от грязи, пыли и ржавчины. После этого деталь обрабатывается паклей и краской для того, чтобы оградить ее от протечки.
В то время, пока краска подсыхает можно начинать работу с металлопластиком. Необходимо осуществить калибровку, но перед этим надеть пресс-шайбу.
Окончание нужно прикрепить к конусу, который зафиксирован на металлическом предмете.
В конце требуется плотно завинтить гайку.

Варианты соединения металла и полипропилена

Существует две технологии, позволяющие стыковать сталь и полимер:

Резьбовое соединение используются для труб под давлением, и диаметром не более 40 мм.
Фланцевое соединение исполняется без резьбы, и примнется на трубопроводах диаметром от 40 мм и более.

Каждый из методов имеет ряд особенностей, и предполагает использование специальных устройств.

Резьбовое соединение: пошаговая инструкция

Для стыковки металла и полимера потребуется специальный переходник – фитинг. С одной стороны это муфта с гладкой поверхностью, с другой располагается резьба. На муфту напаивается пластмасс, другой край прикручивается к железному выводу трассы.

Пошаговая инструкция:

Стояк разрезается, либо если имеется муфта, то ее откручивают. Если речь идет о срезе, то после, нарежьте леркой новую резьбу.
Исключить утечку воды поможет ФУМ лента или льняной уплотнитель. Ее наматывают в 1-2 витка по виткам (по часовой стрелке).
Устанавливается уплотнительное кольцо.
Накручивается фитинг «Американка» очень нежно, так как он изготовлен из хрупкого сплава.

Муфта приваривается к полипропиленовой трубе при помощи паяльника. После этого можно подавать воду.

Фланцевое соединение по шагам

Фланец – это соединительное устройство без резьбы, позволяющее осуществить переход с железных на пластиковые трубы. Он представляет собой втулку, которую устанавливают в стальной или чугунный вывод трассы. Фланец крепится к полипропилену при помощи болтового соединения, что исключает осевое смещение и разгерметизацию.

Порядок монтажа следующий:

Металл срезается, заусенцы удаляются болгаркой

Важно, чтобы срез был перпендикулярным оси трубопровода. Фланец подгоняется напильником, если на его поверхностях имеются мешающие выступы

Наплывы на кромках снимаются, т.к. они могут повредить полипропилен. Фланец с переходником прижимается при помощи соединительных болтов. Затягивать сразу не нужно. Подтянуть можно будет после того, как будет включена система. Это в случае, если будет выявлена утечка.

Применение «холодного» метода

Данный метод предполагает использование компрессионных фитингов, а из инструментов потребуется только обычный обжимной ключ.

Монтаж выполняется следующим образом:

Рабочий процесс начинают со срезов по краям. Затем проверяют перпендикулярность расположения кромки. Далее зачищают торцы от заусениц при помощи проволочной мочалки или мелкозернистой шкурки.
Стяжную гайку помещают на один конец трубы. Резьбовое соединение пластиковых труб должно быть направлено в сторону фитинга(прочитайте: «Преимущества резьбового соединение труб, способы герметизации стыков»). Затем используют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но обязательно длинными скосами.
Фитинг нанизывают на поверхность заранее подготовленного торца. Деталь во внутреннюю поверхность нужно вставлять до упора.
В завершение работы полностью затягивают стяжную гайку и проверяют полученное соединение на герметичность.

Соединение с резьбой

Фитинг-американка

Так как соединить пластиковые и металлические трубы без сварки можно несколькими способами, для начала рассмотрим самый популярный из них.

Итак, предположим, у вас есть металлическая труба, имеющая на своем конце резьбу для присоединения к другой трубе. И для решения вопроса, как соединить ее с трубой пластиковой, резьбы не имеющей, вам придется опять же отправиться в магазин за покупкой. Фитинг, который вам будет необходимо приобрести – это «американка», представляющая собой пластиковую муфту, в которую с одного конца вплавлена втулка с резьбой

Обратите внимание, что «американки» выпускаются для разных диаметров соединяемых труб

В этом случае соединение металлической и пластиковой труб проводится следующим образом:

С помощью специального инструмента – «паяльника» для пластиковых труб – наварите «американку» на трубу. Дождитесь остывания стыка.
Возьмите металлическую трубу, придвиньте ее к «американке» с другого конца и закрутите на ней ее гайку. Для уплотнения стыка можете воспользоваться ФУМ-лентой.
Включите воду и убедитесь, что стык не протекает. Если же протечка обнаружена, вновь отключите воду, открутите гайку, снимите старую ФУМ-ленту и заново повторите всю процедуру.

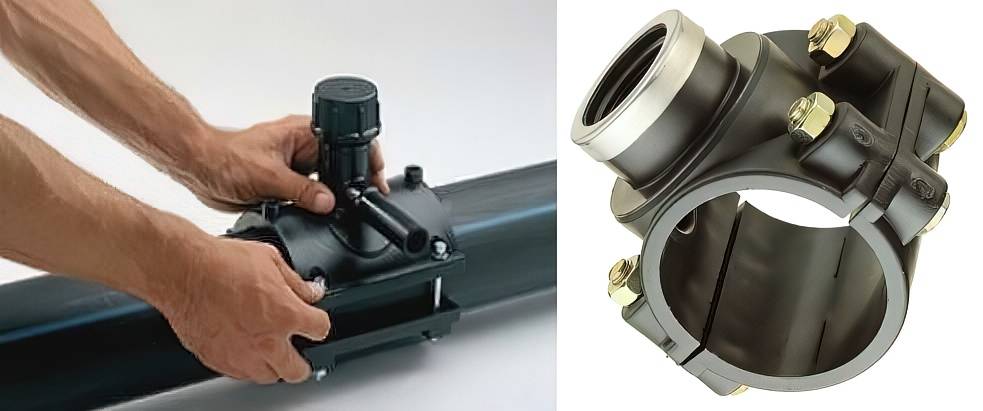

Седелки и область их применения

Кроме фитингов есть еще одно интересное устройство, которое позволяет делать ответвления от уже готового трубопровода. Это седелки — специально разработанный муфты. На этой муфте есть один или несколько отверстий с резьбой. В них обычно ставится кран, а к нему подключается новая ветка водопровода.

Седелки для полиэтиленовых водопроводов

Седеки надеваются на трубу, закрепляются винтами. После чего в ответвлении дрелью и толстым сверлом в поверхности трубы сверлится отверстие. Когда оно готово, устанавливается кран, собирается ветка дальше. Так совершенствуют систему с минимальными усилиями и затратами.

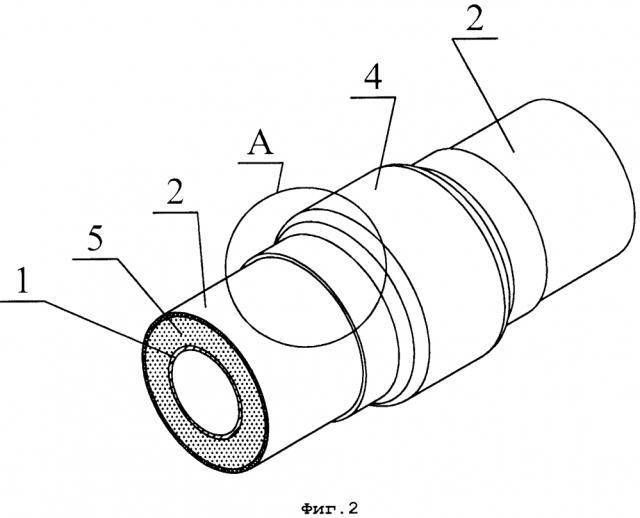

Номенклатура

Наименование НСПС	Вес, кг
ПЭ100 SDR11	ПЭ100 SDR9
32/25*3,2 (сталь ГОСТ 3262)	0,93	0,95
40/32*3,2 (сталь ГОСТ 3262)	1,23	1,26
50/40*3,5 (сталь ГОСТ 3262)	1,43	1,48
63/57*3,5 (сталь ГОСТ 10705)	1,87	1,95
75/76*3,5 (сталь ГОСТ 10705)	2,74	2,86
90/89*3,5 (сталь ГОСТ 10705)	3,54	3,74
110/108*4 (сталь ГОСТ 10705)	5,27	5,68
125/108*4 (сталь ГОСТ 10705)	6,02	6,87
140/133*4 (сталь ГОСТ 10705)	7,70	8,61
160/159*5 (сталь ГОСТ 10705)	11,67	13,18
180/159*5 (сталь ГОСТ 10705)	14,10	14,90
200/168*5 (сталь ГОСТ 10705)	15,41	17,65
225/219*6 (сталь ГОСТ 10705)	24,07	28,39
250/219*6 (сталь ГОСТ 10705)	28,68	30,60
280/273*8 (сталь ГОСТ 10705)	49,58	54,02
315/273*8 (сталь ГОСТ 10705)	58,24	63,35
315/325*8 (сталь ГОСТ 10705)	72,45	85,46
355/325*8 (сталь ГОСТ 10705)	79,61	87,75
400/377*8 (сталь ГОСТ 10705)	111,15	119,85
400/426*10 (сталь ГОСТ 10705)	128,40	154,19
450/426*10 (сталь ГОСТ 10705)	142,19	171,31
500/426*10 (сталь ГОСТ 10705)	167,80	197,70
500/530*10 (сталь ГОСТ 10705)	200,44	243,25
560/530*10 (сталь ГОСТ 10705)	240,00	288,22
630/530*10 (сталь ГОСТ 10705)	277,14	348,29
630/630*10 (сталь ГОСТ 10705)	349,70	444,25

наверх

Соединение пластмассовых труб в безнапорных системах

В безнапорных системах транспортируемая среда перемещается по трубам самотеком. Поэтому в данных условиях внутреннее давление в трубопроводе будет равно атмосферному. В итоге, стыки безнапорных трубопроводов должны быть защищены только лишь от протечек.

То есть, монтаж подобных систем должен гарантировать лишь герметичность стыковочного узла, не обращая внимания на его прочность.

Поэтому в безнапорных системах используются следующие варианты соединения труб из пластика:

Монтаж на раструб
Монтаж на муфту с проклейкой стыка
Монтаж чеканкой стыков.

Все вышеперечисленные способы гарантируют абсолютную герметичность трубопровода, обеспечивая еще и высокую скорость монтажа безнапорной системы. Поэтому мы изучим данные варианты стыковки максимально подробно.

Технология монтажа в раструб

Безнапорные пластиковые трубы – как соединять такие изделия, в некоторых случаях, решает сам производитель, оснащающий свою продукцию элементами раструбного соединения. Раструб – это утолщение на одном торце трубы. В это утолщение вставляют гладкую часть следующей трубы. Фиксацию и герметичность соединения обеспечивает уплотнитель, инсталлированный во внутреннюю поверхность раструба.

Монтаж безнапорной канализации в раструб

Для монтажа в раструб нужно предпринять следующие действия:

Обрезать изделие под прямым углом.
Вставить уплотнительное кольцо в раструб
Вдавить изделие в раструбную часть соединения
Проконтролировать месторасположение уплотнительного кольца.

Подобный тип монтажа используется в большинстве канализационных трубопроводов.

Технология холодной сварки изделий из ПВХ

Холодная сварка ПВХ труб – это обычное склеивание, описанное в разделе о методах стыковки напорных трубопроводов. Этот метод основан на использовании особого клеящего состава, подбираемого производителем труб. Соединение на клей предполагает очистку стыков, нанесение клея на сопрягаемые поверхности и жесткую фиксацию трубы и муфты.

Технология чеканки стыков чугунных труб

Соединение чеканкой является частным случаем раструбной стыковки. Только вместо резинового кольца, уплотняющего место стыка, используют просмоленный канат, запрессованный между поверхностью раструба и трубы. Впрочем, этот способ фиксации раструба используется только в чугунных трубопроводах.

Для реализации данной технологии необходимо вставить трубу в раструб, вдавить виток просмоленного каната – каболки – в шов между раструбом и трубой. Обернуть еще один виток и повторить вышеупомянутую операцию. После заполнения пространства между раструбом и трубой каболкой замазать шов герметиком (цементом или смолой).

Данный способ фиксации чугунных труб гарантирует не только герметичное, но и очень прочное соединение. Ведь со временем, слежавшаяся каболка превратится в монолитную массу, фиксирующую трубу в раструбе.

Особенности монтажа резьбовых фитингов

Фитингами называются переходные элементы, с одной из сторон которых находится резьба. Она может быть как внутренней, так и внешней. Эта деталь используется для крепления элементов из металла. С другой стороны конструкции располагается гладкая муфта для припаивания пластика. Опыт показывает, что с помощью фитингов удобно выполнять изгибы и повороты в устанавливаемой системе.

Соединить трубы из полипропилена с металлическими довольно легко:

Муфта металлической трубы откручивается в месте предполагаемого стыка. Если на необходимом участке муфта отсутствует, то труба разрезается, её край смазывается солидолом или маслом и выполняется резьба с использованием резьбореза.
Резьба зачищается и протирается. Производится герметизация будущего стыка, на который наматывается пакля или ФУМ-лента и промазывается силиконом. На резьбе не должно располагаться более одного-двух витков герметика, при этом край ленты направляется по оси резьбы.
Фитинг нужно накручивать руками, не применяя специальных инструментов. Это делают для того, чтобы элемент не повредился из-за чрезмерного усилия

Если после подключения системы появились подтекания, нужно осторожно докрутить фитинг.
Последним этапом является приваривание трубы из пластика к гладкой муфте, расположенной на фитинге.

Фитинги для соединения труб

Фитинги для соединения ПВХ и металлических труб

Времена, когда в магазинах достать нужный элемент было практически невозможно, к счастью, давно прошли. Поэтому, соединяя металл и пластик, нет необходимости «изобретать велосипед». Все уже давно придумано, произведено и выставлено на продажу. Вам останется лишь дойти до магазина, оплатить покупку (обойдется это вам не слишком дорого) и принести домой. Тут главное купить именно то, что нужно вам и вашей металлической трубе.

Кстати, фитинги (соединения), разработанные специально для стыков металлической и пластиковой трубы, — это качественно выполненные изделия, способные прослужить вам достаточно долго при условии, что вы сможете их правильно установить.

Инструкция по переходу с металла на пропилен

Главная задача при соединении труб из разных материалов — не допускать протечек, поэтому важно соблюдать четкость и последовательность действий при выполнении перехода

Пошаговая инструкция при выполнении резьбовых и фланцевых соединений различается соединений:

Инструкция по выполнению резьбовых соединений

Первый этап (подготовка)

Подготовка старых металлических труб к соединению с новым пластиковым трубопроводом:

если в месте будущего соединения был стык двух металлических труб, то его раскручивают, после чего убирают ту часть трубы, которая подлежит замене;
если в месте будущего соединения трубопровод был сплошным или сваренным, то его разрезают и на оставшемся конце нарезают резьбу – для этой работы пользуются специальным инструментом — резьборезом.

Второй этап (соединение деталей)

На резьбу металлической трубы накладывается герметик – пакля, фум-лента. Выполняется 1-2 витка в направлении резьбы. На заметку: фум-лента должна быть с силиконовой смазкой. На подготовленную металлическую резьбу накручивается фитинг

Важно: его нельзя затягивать инструментом или сильно затягивать руками. Достаточно просто плотно закрутить фитинг на трубе

Далее – к гладкой муфте присоединяется пластиковая труба – её вставляют или накладывают снаружи муфты, нагревают паяльником.

Пошаговая инструкция к фланцевому соединению

Стальную трубу отрезают, при наличии резьбы на ней – резьбу срезают. На трубу надевают одну половинку фланца и прокладку. Размеры прокладки – до 20 мм, по 10 мм с каждой стороны. Надевают вторую половинку фланца и скручивают его

Методы стыковки труб из полипропилена

Если стоит задача обустроить отопление пластиковыми трубами малого диаметра (до 63 мм), на практике способов соединения таких труб существует два:

раструбная сварка – в данном случае один предварительно расширенный конец трубы помещают в другой;
муфтовая сварка – здесь концы двух элементов соединяются между собой при помощи муфты.

В случае стыковки труб с большим диаметром (от 63 мм) прибегают к использованию стыковочной сварки. Этот метод монтажа не требует дополнительных соединяющих элементов, сохраняя отличную степень фиксации труб. Также можно применять и подходящие по размеру фитинги (муфтовая сварка). При наличии труб с диаметром 40 мм удобнее применять ручную сварку, а вот элементы большего размера принято состыковывать при помощи специального аппарата, который предварительно осуществляет центровку.

Непосредственно перед началом монтажа отопительной системы стоит еще раз тщательно продумать весь процесс сборки трубопровода. Это позволит избежать в момент работы нежелательных нюансов, которые влияют на итоговое качество сборки отопительной системы.

Схема процесса соединения полипропиленовых труб

Здесь мы обозначим основные нюансы того, как следует производить соединение пластиковых труб отопления:

Оптимальное время нагрева паяльного аппарата 5 секунд.
Рекомендуемая температура плавления полипропилена 270°С. Данного параметра можно добиться при помощи специального тумблера, установленного на сварочном аппарате.
Следует отметить, что технология стыковки труб системы отопления будет изменяться в зависимости от места и времени года. Так, в период минусовых температур либо при монтаже отопительной конструкции вне помещения время нагревания трубы паяльника следует немного увеличить или поднять температуру для плавки полипропиленовых изделий.
В случае стыковки труб большего диаметра время расплавления материала также несколько увеличится.
Рекомендуемое время фиксации элементов большого диаметра между собой после их нагрева составляет от 30 секунд и более.

Далее необходимо подробно рассмотреть, собственно, технологию пайки труб из полипропилена:

После достижения необходимой температуры, на насадки паяльника для полипропиленовых труб – для наружного и внутреннего размера поперечного сечения труб – одновременно надевают и разогревают стыковочные детали (муфта, труба).
В момент нагревательного процесса на отопительных элементах формируются «отбортовки».
По итогу нагревательного процесса с насадок снимаются обе части и состыковываются между собой путем равномерного несильного надавливания на них с обеих сторон в сторону друг друга и фиксации в таком положении. Какие-либо вращения и лишние движения во время соединения элементов недопустимы, так как это может нарушить получившийся шов.
Соединенные элементы следует удерживать на протяжении 30 секунд для более надежного сцепления частей отопительной системы. Необходимо добавить, что бортик должен быть ровным по всей длине соединения.

После полного остывания соединенные детали готовы к использованию.

Параметры сварочного процесса

Фланцевое соединение

Замена металлических труб на полипропиленовые легко производится с использованием специальных фланцев. Особенность такого метода состоит в его разъемном стыке, что позволяет в любой момент добраться до нужного участка трубы. Существует несколько видов фланцев:

свободные с опорой на прямой бурт. Предназначены для соединения легких конструкций с диаметром, не превышающим 300 мм. Также с их помощью можно монтировать крупные тяжелые трубы, чей диаметр не выходит за рамки 150 мм;

Чаще всего соединение пластика и металла производится посредством свободных фланцев, опора которых осуществляется на прямой бурт

Очень важно, чтобы было правильное соответствие металлических труб и полипропиленовых по размерам, иначе проблем впоследствии не избежать. Перед монтажом необходимо внимательно осмотреть фланцы, чтобы у последних не было никаких заусенцев, иначе во время соединения пластиковая труба может пострадать

Дальнейшая работа осуществляется поэтапно:

на месте предполагаемого соединения необходимо сделать ровный аккуратный срез;
после этого на участок трубы следует надеть фланец;
конструкция укрепляется резиновой прокладкой

Важно, чтобы она не заходила на срез слишком сильно, хватит и 8-10 мм, не больше;
в последний момент фланец надевается на прокладку, после чего конструкция надежно закрепляется с другим фланцем при помощи болтов. Очень важно, чтобы затягивание болтов происходило равномерно

Чрезмерное затягивание способно повредить болты, и конструкция начнет протекать.

Выводы и полезное видео по теме

На размещенных в этом разделе видеороликах наглядно демонстрируется порядок работ выполнения крепежа труб из металла и полимеров при помощи фитинга «американка» и фланцевого соединения.

Практическое применение фланца:

Процесс соединения металлических (чугунных, стальных) и полимерных труб требует определенных сил и навыков

Вне зависимости от вида крепежа, для безукоризненных стыков важно правильно подбирать детали нужного размера, а также тщательно следовать инструкции

Хотите рассказать о том, как подключали пластиковую трубу во время ремонта к стальному или чугунному трубопроводу? Желаете поделиться полезной информацией с нами и посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и размещайте фото по теме статьи.
