Как называется штекер для наушников: технические особенности

Как определить размер разъёма для наушников

Диаметр разъёма или штекера большинство пользователей способны определить визуально, ведь преимущественное большинство устройств оснащаются разъёмом 3,5 мм. Если диаметр штекера в вашем устройстве меньше привычного, значит это 2,5-мм джек, если используете профессиональное оборудование или музыкальный инструмент с разъёмом увеличенного диаметра – наверняка это 6,35-мм коннектор. Отличить джек от Lightning и USИ труда не составит.

Неопытные пользователи стоит воспользоваться измерительным устройством, например, штангенциркулем, хотя отличие в 1 мм покажет и школьная линейка.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или .

При подаче напряжения (батарейкой или в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Какие провода за что отвечают и какого они цвета в наушниках Nokia HDS-3

кто знает напишите пожалуйста какой цвет провода что значит, мне нужно только правый левый и заземление перепаиваю наушники на джек

L!Me

Обычно в наушниках любой фирмы существует стандарт цветового обозначения проводов. Пример 1 Левый канал (L)-белый (В версиях с пластиковой изоляцией) Правый канал (R)- красный Медный (GND) общий минус ПРимер 2 В версиях с лаковой изоляцией СИНИЙ ИЛИ ЗЕЛЕНЫЙ Сигнал (L) КРасный Или КРАСНЫЙ С МЕДНЫМ сигнал (R) Так что паяльник в руки да и тестер в помощь!!!

~Brahma~

я использовал метод тыка, перед тем как припаять подставлял к контактам штекера провода наушников в разной комбинации. При подсоединении земли и микрофона звука нет, при подсоединении микрофона и левого или правого канала музыка будет играть тише. с помощью данного алгоритма сначала находим микрофон и массу, потом с помощью другого провода определяем что именно микрофон (звук тише), а что масса (звук такой какой должен быть). ну и определяем значения двух оставшихся неопределенных проводов. на моих наушниках jbm mj результаты представлены на картинке. Пы. Сы. так как штекер обычный, я остался без микрофона, просто замотал его в изоляцию.

Прозвонка проводов

При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления.

Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:

• бесцветный (медный) — общий провод;
• красный — правый канал;
• зелёный — левый канал;
• синий- микрофон;
• других цветов — панель управления (кнопки, или «качелька»).

В зависимости от модели, провода к микрофону и панели управления могут быть совмещёнными или отдельными, а также в разных элементах наушников общий провод может быть один или несколько. К микрофону может идти экранированный провод.

Рекомендации: Как припаять штекер наушников

, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры

, Распиновка наушников

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников

, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры

, Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

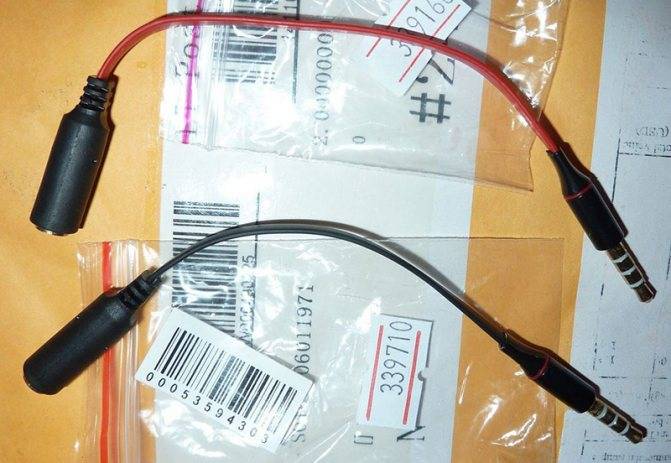

В продаже имеются переходники с одного стандарта на другой.

Схемы распиновки по производителям

Распиновка аудио Apple

• 1 — левый
• 2 — правый
• 3 — земля
• 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

Схемы распиновки по производителям

Распиновка аудио Apple

• 1 — левый
• 2 — правый
• 3 — земля
• 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

Советы по коммутации

Теперь я хочу вам дать ряд советов по коммутации в домашней студии звукозаписи. Вы должны запомнить и по возможности следовать им. Вот эти рекомендации:

• Используйте только качественные кабели и разъемы. На этом не экономьте. Конечно, покупать кабель стоимостью в несколько десятков долларов за метр для менее бюджетной аппаратуры будет бессмысленно. Но и покупать поддельные и некачественные изделия за пару рублей за метр от неизвестных производителей тоже не вариант. Я доверяю таким производителям, как Klotz и Proel.
• Используйте одинаковые кабели для подсоединения одинаковых компонентов. Например, при подключении мониторов к аудиоинтерфейсу, каждый из них должен быть подключен к интерфейсу с одинаковым кабелем. Причем как по длине и распайке, так и по фирме производителя и даже самой модели.
• Выбирайте балансное подключение. Такое подключение дает намного меньше шумов, которые происходят от различных наводок и позволяет использовать более длинные кабели.
• Предпочитайте по возможности подключение с помощью разъемов XLR. Они обладают лучшими характеристиками по сравнению с остальными. Но если такой возможности у вас нет, например, когда выходы аудиоинтерфейса использованы джек, а на входе джек и xlr, то тогда используйте кабель джек джек.
• Если вы решите паять кабели самостоятельно — будьте очень внимательны и не перепутайте местами сигнальные жилы. В противном случае может возникнуть такая вещь, как противофаза и при записи стерео-сигнала в таком случае звука вообще, не будет слышно. А при воспроизведении звук будет взаимоподавляться, то есть один канал будет поедать другой. Поэтому если вы решите паять кабель самостоятельно, то руководствуйтесь теми схемами, которые приложены в этой статье.

На этом мы заканчиваем разбирать тему. Теперь вы знаете, какая должна быть коммутация в домашней студии звукозаписи. Вы уже знаете, какой вид кабеля лучше использовать, какие бывают виды разъемов и схемы распайки кабеля. Также в конце я давал вам полезные советы по коммутации кабеля в студии. Старайтесь обязательно их соблюдать.

Распиновка USB 3.0 разъёмов (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Однако они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Обозначения:

• А — штекер.
• В — гнездо.
• 1, 2, 3, 4 — коннекторы полностью соответствуют распиновке штекера для версии USB 2.0 тип В, цвета проводов также совпадают.
• 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
• 7 — масса (GND) для сигнальных проводов.
• 8 (SS_RX-) и 9 (SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Mini-jack 3.5

Mini-jack 3.5 – наиболее популярный разъем, так как используется практически во всех устройствах, включая продукты Apple. Это тот самый штекер, который теперь хотят заменить на USB type-c и уже заменили производители Apple.

Я припаивала штекер с именно таким разъемом. Починить jack наушники любого диаметра гораздо легче, чем работать с lightning или type-c, так как в них находится гораздо меньшее число контактов.

Распиновка штекера зависит от вида и производителей. Расскажу об этом подробнее.

1. TS кабели используются для подключения микрофонов и имеют только общие контакты. Первый – плюс, второй – минус.
2. TRS – самый распространенный вид. Подходит почти всем аксессуарам. Первый контакт – левый, второй – правый, третий – общий.
3. TRRS разъем характерен для старых Nokia. Первый канал – левый, второй – правый, третий – добавочный, четвертый – общий.
4. Еще один TRRS имеет другую распиновку: первый – левый, второй – правый, третий – общий, четвертый – микрофон. Этот вид подходит для HTC, iPhone, Samsung, Sony.

Припаиваем провод к динамику

Бывают случаи, что провода рвутся внутри динамика. Тогда нужно разбирать корпус ушей и паять провода непосредственно внутри

Чтобы не повредить деталей, работайте осторожно, не трясите и не тяните. Иначе вы рискуете оторвать плату

Чтобы припаять детали внутри динамика, действуйте по инструкции:

1. Осмотрите внутренность наушника и найдите повреждение.
2. Если есть порванные кабели, их нужно будет спаять друг с другом.
3. Если кабель порвался непосредственно у входа в наушник, и достать вы его не можете, сделайте надрез в этом месте. На расстоянии 1,5-2 см от переходника, отрежьте шнур.
4. Снимите толстый изоляционный слой примерно на 8 см от конца перерезанного кабеля. Повторите эту процедуру с внутренним слоем изоляции, но не заденьте сами провода.
5. Очистите и залудите кончики кабелей.
6. Шнур вставьте в заднюю часть корпуса и сделайте узелки из провода примерно в месте начала толстого изоляционного слоя.
7. Теперь переходим к процессу паяния. Вам придется поочередно выпаивать старые обрывки проводов и по одному припаивать на их место новые, чтобы не перепутать.
8. Проверьте наушники.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

• 2,5 миллиметра – микро Jack;
• 3,5 миллиметра – мини Jack;
• 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

• двухконтактные;
• трехконтактные;
• четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер . Главное — хороший и не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Мастер Пайки.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

3. Виды акустического оформления

Типы (виды) акустического оформления – это закрытые и открытые наушники. Выделяют также полуоткрытый тип. По названию понятно, что это что-то среднее: ещё не открытые, но и не полностью закрытые.

• Открытые наушники имеют большие отверстия в крышке чаш или не имеют её вовсе, а вместо крышки – сетка, защищающая излучатели от пыли и повреждений. Открытая конструкция обеспечивает более натуральный окрас звучания (особенно на середине и ВЧ) и более широкую сцену. Зачастую они звучат более «воздушно», менее энергично в сравнении с закрытыми. Полуоткрытые наушники тоже логичнее отнести именно к открытым, ведь крышки чаш уже не сплошные. Просто отверстия маленькие. Минус открытых наушников – отсутствие звукоизоляции в обе стороны. Вы слышите, что происходит вокруг, а ваша музыка слышна снаружи почти с такой же громкостью, что и «внутри».
• Закрытый тип акустического оформления наушников. Более универсальный и распространённый. Задние крышки корпусов закрыты, не имеют отверстий. У таких наушников лучше звукоизоляция, звук энергичнее, бас мощнее. Их можно слушать не только дома, а где угодно. В аудиофильской среде распространена практика изменения звукового почерка наушников заменой корпусов целиком и крышек отдельно. Разные породы дерева, например, имеют разные акустические свойства. С открытыми наушниками такой «фокус» не пройдёт.

• ТОП-5: Лучших наушников закрытого типа
• ТОП-5: Открытые наушники (открытого типа)

Электрическая схема наушников

Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.

На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.

Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.

До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).

Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.

Взаимозаменяемость mini-jack 3,5

При подключении наушников к выходу аудиоустройства следует учесть что, несмотря на одинаковые геометрические размеры mini-jack 3,5 не всегда взаимозаменяемые.

Если подключить стерео наушники с штекером TRS, TRRS OMTP или TRRS CTIA в разъем, предназначенный для моно наушников с штекером TS, то будет работать только один левый наушник.

При включении моно наушников со штекером TS в разъемы TRS, TRRS OMTP или TRRS CTIA будут работать оба телефона без стереоэффекта. В простых наушниках телефоны подключены параллельно

Штекер TRS полностью адаптирован для работы с разъемами TRRS OMTP и TRRS CTIA. А вот при эксплуатации наушников с микрофоном, которые называют гарнитура, могут быть проблемы.

Взаимозаменяемость TRRS OMTP и TRRS CTIA

Если современную гарнитуру с штекером TRRS CTIA подключить к устройству, с установленным разъемом TRRS OMTP, то микрофон работать не будет, а наушники с большими искажениями. Это связано с тем, что контакт микрофонного входа будет подключен к общему проводу, а общий к микрофонному проводу.

При таком подключении ток звукового сигнала сможет протекать только по цепи с вывода L+, через телефоны, включенные последовательно в противофазе и R+. Сигнал общего провода будет поступать на микрофон, но из-за большого его внутреннего сопротивления влиять на звуковоспроизведение не будет.

Если нажать кнопку блокировки микрофона SB, то наушники заработают в штатном режиме. Если в микрофоне нет необходимости, то зафиксировав кнопку блокировки микрофона SB, наушниками можно будет пользоваться без вреда для аппаратуры. Но если требуется микрофон или планируется долгосрочная эксплуатация гарнитуры с устройством, то нужно разобрать гарнитуру и перепаять местами провода GND и Mic.

Аналогичная ситуация будет наблюдаться, если штекер TRRS OMTP вставить в разъем под штекер TRRS CTIA.

Цветовая распайка проводов

В шнуре, отходящем от штекера, уложено несколько проводов разного цвета. В качественных кабелях используется многожильный провод типа мишура, в котором тонкие проволочки переплетены вместе с капроновой или льняной нитью, что повышает механическую прочность провода на растяжение и изгиб.

Международного стандарта на распайку проводов по цветам не существует. Поэтому производители к выводам jack припаивают провода, руководствуясь внутренней документацией.

Но из практики можно сделать вывод, что общий провод GND всеми производителями не окрашивается и имеет цвет меди, покрытой изоляционным лаком.

Штекер на четыре жилы

Здесь есть два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Как исправить повреждение мембраны и засорение канала

Если в наушниках при воспроизведении возникают посторонние звуки, скорее всего, дело в деформации мембраны. Чтобы ее починить, потребуется выполнить следующие действия:

• разобрать корпус наушников;
• визуально изучить мембрану;
• если она имеет вмятины, аккуратно выпрямить их иголкой или зубочисткой;
• удалить все частички грязи, находящиеся на мембране.

После этого звук должен нормализоваться.

Если после вскрытия выяснилось, что мембрана полностью или частично оторвана от корпуса динамика, устройство лучше отправить в утиль. Конечно, ее можно попробовать приклеить. Но главная сложность в том, что это надо сделать идеально ровно. В противном случае посторонние призвуки никуда не денутся.

Если мембрана полностью или частично оторвана, наушники лучше заменить.

Если не хочется менять наушники целиком, можно поставить новые динамики. Для этого нужно:

• вскрыть корпуса;
• отпаять контакты динамиков;
• припаять жилы к новым;
• разместить их в корпусах;
• собрать корпуса в обратном порядке.

Место соединения корпуса и динамика лучше промазать клеем «Момент». Так он будет лучше держаться. Также это предотвратит появление посторонних призвуков. Новые динамики можно приобрести в магазинах электрозапчастей, а также заказать на AliExpress.

На «вкладышах» распространена другая проблема – засорение канала. Он достаточно узкий, поэтому часто забивается пылью или ушной серой. Их удаляют с помощью тонкой иголки. Зубочистка здесь не подойдет – она с трудом проходит в канал.

Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №	Имя пин-кода	Описание
1.	Tip	Левый
2.	Ring	Правый
3.	Ring	Земля
4.	Sleeve	Микрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Типы: Джек 3,5 мм

1. TS Тип пальчиковый аудио разъем

Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого каналов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка джек 3.5 типа TS.

Применение: до сих пор используется на музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.

2. Тип TRS пальчиковый аудио разъем

Здесь показан коннектор типа TRS, «T» обозначает «Tip — кончик», «R» обозначает «Ring — кольцо», а «S» обозначает «Sleeve — гильза». Эти типы аудиоразъемов поддерживают стереозвук и не поддерживают микрофон. Таким образом, используя этот тип, вы можете только слушать музыку, но не можете разговаривать с абонентом. Ниже приведена распиновка аудио джека типа TRS.

Применение: колонки, микрофон, клавиатуры и т.д.

3. Тип TRRS пальчиковый аудио разъем

Аудио штекер типа TRRS имеет четыре проводника и он наиболее популярен среди пользователей смартфонов и планшетов. Последовательность контактов аудиоразъемов типа TRRS — это наконечник-кольцо-кольцо-гильза и микрофон, он также является стерео штекером. Есть ряд стандартов, которые использоваться при создании этих аудиоразъемов, таких как OMTB и CTIA. Это причина того, что ваш смартфон не поддерживает наушники других марок. Ниже приведена распиновка джек 3.5 мм типа TRS.

Применение: Используется во многих фирменных наушниках, таких как Apple, Nokia, Samsung, Panasonic и др.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

2D-Модель

Ремонт кабеля наушников — Распиновка джек 3.5 мм

Предыдущая запись Восстанавливающая флешка Windows после сбоя системы
Следующая запись Лучшая видеокарта для игр определится в конце 2019 года

Порт на материнской плате

Чаще всего он обозначается AAFP или Front Audio и расположен рядом с портами для подключения USB и интерфейсами САТА. Большинство производителей материнок размещают эти компоненты в нижнем правом углу детали.

p, blockquote 4,0,0,0,0 –>

Состоит такой порт из 9 длинных штырьков, куда можно насадить специальные коннекторы. Вообще то их должно быть 10, но штырек с порядковым номером 8, расположенный вторым справа в верхнем ряду, отсутствует. На коннекторе, идущем к фронтальной панели, на этом месте отсутствует отверстие.

p, blockquote 5,0,0,0,0 –>

Хотя размерами эти коннекторы похожи на USB, перепутать их невозможно, из‐за разного положения отсутствующих штекеров.

p, blockquote 6,0,0,0,0 –>

При подключении передней панели, следует аккуратно насадить коннекторы на штырьки без отклонений влево‐вправо, чтобы не погнуть или не сломать их (последнее ведет к тому, что эксплуатировать такой порт в дальнейшем невозможно и придется довольствоваться тыльными аудио разъемами).

p, blockquote 7,1,0,0,0 –>
