Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Основные характеристики бытовых приточно-вытяжных установок

При выборе установки приточно-вытяжной вентиляции специалисты прежде всего советуют обратить внимание на следующие характеристики

Производительность ПВУ по воздуху

Точные расчеты системы вентиляции для конкретного дома или квартиры может сделать только специалист. Но на предварительном этапе можно воспользоваться следующей подсказкой:

Приточно-вытяжная установка для квартиры	Приточно-вытяжная установка для дома
Число комнат	Производительность (куб. м/ч)	Площадь дома (кв. м)	Производительность (куб. м/ч)
1	150 — 200	100	800 — 1200
2	200 — 350	150	1000 — 1500
3	300 — 400	200	1500 — 2500
4	400 — 500	250	2500 — 3000

Внимание! Производители указывают в документации максимальную производительность ПВУ. Фактическая же производительность установленной вентиляционной системы будет ниже этого значения, из-за сопротивления, возникающего в воздуховодах

Уровень шума, создаваемого работающей приточно-вытяжной установкой

От этого показателя непосредственно зависит комфорт тех, кто живет в доме или квартире. Согласитесь, жить среди вечного шума очень утомляет. Поэтому сильно шумящая приточная вентиляционная система сводит на нет все свои преимущества

При выборе нужной вам модели приточно-вытяжной установки обратите внимание, что показателей, по которым измеряется шум от работающей ПВУ, довольно много. Во-первых, этот шум имеет неоднородный характер и различается в зависимости от местоположения. Поэтому производители обычно указывают 3 «шумовых» показателя:

Поэтому производители обычно указывают 3 «шумовых» показателя:

• на входе системы (там, где происходит забор воздуха);
• на выходах или на выпусках — там, где установлены вентиляционные решетки или диффузоры;
• на корпусе моноблочной приточной установки.

Внимание! Последний показатель особенно важен, если ваша ПВУ будет располагаться не в специальном нежилом помещении — вентиляционной камере, а непосредственно там, где будут постоянно находиться люди. В этом случае лучше выбрать вариант с минимальным значением этого показателя. Наталья Соколова, Продакт-менеджер компании «Systemair»

Наталья Соколова, Продакт-менеджер компании «Systemair»

«Европейские производители обязаны наносить на оборудование специальные наклейки, на которых указан класс энергоэффективности модели, расход воздуха и уровень шума установки при 100 Па. Данные характеристики позволяют конечному пользователю сократить процесс выбора из всего многообразия вентиляционных установок, представленных на рынке

Дополнительные сложности создает и то, что для оценки уровня шума нередко в документации производители указывают не только уровень шума или акустическую мощность (обозначается LwA), но и другой показатель: Уровень звукового давления (обозначается LpA). Помните, что некорректно сравнить разные показатели между собой. А LpA всегда несколько меньше, чем LwA.

Но даже сравнение одинаковых показателей не всегда носит объективный характер, т.к. разные производители могут замерять уровень шума своих изделий по-разному.

Мощность воздушного нагревателя

Еще одним важным фактором при выборе установки приточно-вытяжной вентиляции является мощность нагревателя, который служит для подогрева холодного воздуха «с улицы». Если ваша система вентиляции зимой будет подавать в дом воздух, имеющий отрицательную температуру, это вряд ли кому-либо понравится. Поэтому воздушный нагреватель необходим, но здесь возникает новая проблема: чтобы нагреть большое количество всасываемого воздуха, мощность нагревателя должна быть довольно велика. Это гарантирует не только серьезные расходы за электроэнергию. Хуже другое — многие дома старой постройки имеют систему электроснабжения, не рассчитанную на такую мощность.

В этом случае придется приобретать ПВУ с нагревателем меньшей мощности, а, чтобы воздух все же мог нагреться, искусственно снижать в холода число оборотов вентилятора приточно-вытяжной установки. Ряд моделей ПВУ уже имеют встроенную функцию автоматического снижения скорости вентилятора при низкой температуре воздуха.

Как правило, для квартиры достаточна мощность воздушного нагревателя в пределах 3–5 кВт.

Это интересно: Нормы кратности воздухообмена в различных помещениях + примеры измерения и расчетов

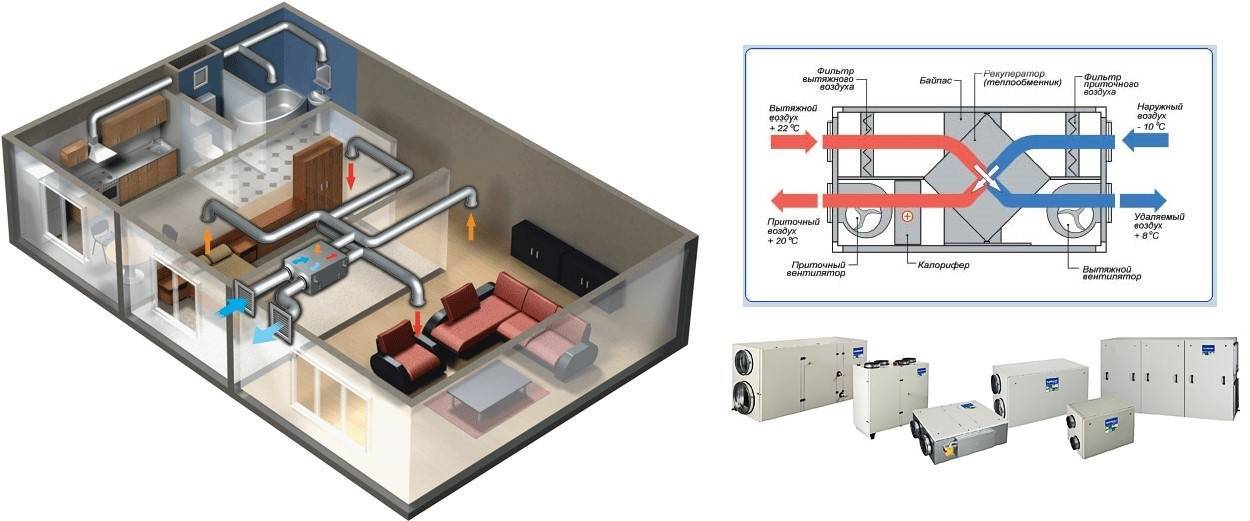

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Вентиляционные системы: как выбрать?

Вентиляционных систем в магазинах — великое множество. Одно дело — купить вентиляцию для огромного склада с одним сторожем, другое — в офис, где столы стоят вплотную друг к дружке. И тем более важный вопрос — как выбрать вентиляционную систему для квартиры или частного дома.

Что такое вентиляционная система?

Вентиляционная система — комплекс оборудования, предназначенного для подачи, обработки и удаления воздуха и обеспечивающего благоприятные для здоровья, самочувствия и деятельности человека санитарно-гигиенические условия (температуру, влажность, скорость перемещения и чистоту воздуха), а также соответствие микроклимата в вентилируемом помещении условиям хранения товаров, выполнения технологических процессов и т. д.

Направление воздушного потока

В первую очередь, надо определиться с видом вентиляционной системы по направлению воздушного потока. Что нужно в каждом конкретном случае: чтобы отработанный воздух удалялся, чтобы поступал свежий или то и другое сразу.

В санузлах и других помещениях, где люди бывают сравнительно нечасто, обычно ставят вытяжные вентиляционные системы, которые просто выкачивают неприятные запахи и влажный воздух, тем самым не давая образовываться плесени.

Приточные вентиляционные устройства подойдут, если уже есть какая-то система для удаления отработанного воздуха (например, в любой квартире уже есть вентиляционный канал).

Вариант, который можно использовать практически в любой ситуации, — приточно-вытяжная вентиляционная система: она удаляет «загазованный» воздух и поставляет чистый.

Расход воздуха

Один из основных параметров для выбора той или иной модели вентустановки является объем приточного воздуха, который она может обеспечить. В технических паспортах этот параметр называется «расход воздуха» или «производительность по воздуху».

По санитарно-строительным нормам для каждого помещения — свой объем необходимого воздуха. Объем воздуха на одного человека должен быть около 60 м³/ч в помещениях с постоянным пребыванием и высокой активностью. В спальне расход в 2 раза меньше (30 м³/ч на человека), поскольку во сне организму нужно меньше кислорода. Средние цифры для разных помещений выглядят примерно так:

• для квартир достаточно производительности вентиляционной системы 100–500 м³/ч;
• частных домов — от 500 м³/ч, в зависимости от площади;
• расход воздуха в офисах зависит от количества сотрудников и компьютеров, мощности оборудования, высоты потолков. Как правило, в офисы ставят вентиляционные системы с производительностью от 1000 м³/ч.

Если есть сомнения, то при выборе конкретной модели лучше остановиться на более мощной, чтобы гарантировано обеспечить качественной вентиляцией всю площадь квартиры, офиса, цеха и т. д. Производительность воздуха и скорость вентилятора, как правило, регулируются, поэтому мощная вентиляционная установка может работать на пониженных оборотах, если объем помещения небольшой.

Обычно у каждого производителя вентиляционных систем есть линейка установок с одинаковыми свойствами, которые отличаются только производительностью и, соответственно, потребляемой мощностью.

Потребляемая мощность

В приточных и приточно-вытяжных вентиляционных системах с электрическим калорифером основная часть энергии расходуется на обогрев входящего воздуха. В технических характеристиках обычно указывается максимальная потребляемая мощность. Но эта цифра не должна отпугивать, ведь на максимальной мощности вентиляционные системы работают крайне редко: в основном, зимой и то не постоянно. Большую часть весны, осени и все лето электричество расходуется только на работу вентилятора, и если на обогрев идет, к примеру, 1000 Вт, то на вентилятор — около 100 при максимальных оборотах, а в ночном режиме на маленькой скорости — и того меньше.

В приточно-вытяжных вентиляционных системах с рекуператором холодный воздух на 70–90% нагревается отработанным, поэтому расход электричества на обогрев в таких вентиляционных системах намного меньше.

Возвращение влаги в помещение в зимнее время

Korf  −    Remak  −    Systemair  −    Swegon  +

Потерю влаги в помещениях в зимнее время способны компенсировать только системы приточно-вытяжной вентиляции фирмы Swegon благодаря конструкции роторного рекуператора. Конструкция рекуператоров вентиляционных систем Korf, Remak и Systemair не позволяет возвращать влагу из отработанного воздуха назад. Т.е. для обеспечения требуемой влажности в помещении при использовании вентиляции Korf, Remak и Systemair требуется установка увлажнителя воздуха. Только в этом случае в приточно-вытяжных системах Korf, Remak и Systemair потребуются дополнительные затраты энергии на работу увлажнителя воздуха.

Остальные наиболее важные технические характеристики вентиляционного оборудования Korf, Remak, Systemair и Swegon мы приведем для сравнения в таблице. Табличные данные рассчитаны для приточно-вытяжной вентиляции дома, имеющего следующие исходные данные:

• площадь: 300 м²;
• высота потолков: 3 м;
• количество людей в помещениях: 5 человек;
• температура наружного воздуха: −28,5°С;
• температура внешнего воздуха: +22°С;
• влажность: 74 %;
• кратность воздухообмена: 2;
• производительность: 1800 м³/ч.

Параметры для сравнения	Korf WRW	Remak Vento	Systemair Time	Swegon GOLD
КПД теплоутилизации, %	60	60	85	85
Нагрузка на калорифер системы вентиляции, кВт	14,50	14,50	4,83	4,83
Электрическая нагрузка, кВт	2,1	2,3	5,04	2,23
Необходимая площадь венткамеры, м2 *	11,9	11,9	4,2	3,2

Возможность монтажа вне здания

Korf  −     Remak  −     Systemair  -\+     Swegon  +

Приточно-вытяжные системы Korf и Remak непригодны для монтажа вне здания или в неотапливаемых помещениях. Для монтажа вне здания пригодны только вентиляционные установки форм Systemair и Swegon.

Причем монтаж системы приточно-вытяжной вентиляции Systemair будет возможен в том случае, если организовать помещение, изолированное от осадков. Соответственно, стоимость устройства такого специального помещения увеличивает стоимость всей вентиляционной системы.

Из всех четырех производителей только компания Swegon может предложить заказчикам вентиляционные установки, пригодные для монтажа вне здания.

Расчет вытяжной вентиляции

вытяжной вентилятор

Расчет вытяжной и приточной вентиляции промышленных помещений начинается с выявления источников ядовитых или взрывоопасных выделений. Далее рассчитывается расход приточного и вытяжного воздуха, достаточного для обеспечения санитарных норм. Если в помещении нет источников вредных веществ, расчет вытяжной вентиляции ограничивается формулой:

O=m * n,

здесь: О — объем воздуха, регламентированный санитарными нормами; m — расход свежего воздуха на одного рабочего в час; n — количество сотрудников.

Величина m определяется СНиП на каждого сотрудника:

• при наличии проветривателей m=30 кубометров в час;
• без притока воздуха m=60 кубометров в час.

Зачастую вредные вещества выделяются по всему объему цеха и необходимо уменьшить их концентрацию до ПДК в месте нахождения людей, после чего отвести с помощью механической вытяжной вентиляции. Нормы ПДК можно найти в специальной литературе, для каждого вредного вещества существует свой порог. Рассчитаем объем свежего воздуха, необходимый для разбавления до ПДК:

О=Мв\(Ко-Кп),

здесь: Мв — вес вредного вещества, поступающего в воздух за 1 час; Ко — удельная концентрация вредного вещества в воздухе помещения; Кп — концентрация вредного вещества в приточке. Зная необходимый объем воздуха, можно подобрать мощность двигателя для вытяжной вентиляции.

Если в цеху выделяется несколько вредных веществ, расчеты выполняются по каждому из них отдельно и потом суммируются. Для определения общего воздушного баланса помещения складываются расходы всех местных вытяжных вентиляций для пайки и суммарный приток.

Чтобы определить количество приточного воздуха, рассчитываем излишки теплоты:

W=Ol + [3,6q — c * Ol(Tr — Tp)/c(T1-Tp)],

здесь: Ol — объем удаляемого локальными вытяжками воздуха; q — количество тепла, выделяемого станками и продукцией; c — теплоемкость, берется из справочника, равняется 1,2; Tr — температура удаляемого из рабочей зоны воздуха; Tp — температура притока; T1 — температура удаляемого из всего помещения воздуха.

Естественного типа

расчет вентиляции для жилых домов

Рассмотрим, как рассчитать вытяжную вентиляцию естественного типа. При таком виде воздухообмена отработанный воздух вытягивается через шахты. На его смену через специально оборудованные или стихийно возникающие щели поступает свежий воздух с улицы.

Рассчитываем разность давлений на концах вытяжного канала в Паскалях:

∆H=g*L(Ωh-Ωb),

здесь: g — 9,8 — ускорение свободного падения, L — длина воздуховода, Ωh — плотность воздуха на улице, Ωb — плотность воздуха в воздуховоде.

При аэрации в помещение проникает количество воздуха, определяемое по формуле:

O=3,6*Q/(tv—tp),

здесь: 3,6 — удельная теплоемкость, Q — суммарный теплоприток, tv — температура выдува, tp — температура притока.

Для самого длинного воздуховода рассчитывается потеря давления, равная суммарной потере давлений всех отрезков.

На одном участке потеря давления вычисляется так:

P=r*L + z,

здесь r — потеря давления на отрезке, L — длинна отрезка воздуховода, z — потери от сопротивления.

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах. Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом

Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

• общая мощность и производительность приточной системы;
• мощность вентилятора на входе;
• скорость поступления воздуха;
• максимальный уровень шума от работы устройства;
• диаметр приточных отверстий, размеры и протяжённость труб;
• мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
2. Сборка каналов воздухоотвода.
3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
4. Запуск и наладка.
5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

1. Вход свежего воздуха монтируется в нижней части дома.
2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
6. Выход нужно устраивать в верхней части стены и дома.
7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

• очистительный фильтр;

• калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
• вентилятор;
• рекуператор;
• кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Принудительный или механический воздухообмен

В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме  более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.

Принудительный воздухообмен подразделяется на несколько подвидов:

• приточный – организует механическую подачу кислорода снаружи;
• вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
• приточно-вытяжной – обеспечивает работу системы в обоих направлениях.

Приточная система

Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:

• воздухоприемное оборудование;
• устройство для нагрева или охлаждения воздушных потоков;
• систему фильтров для задержки частиц пыли;
• вентиляторов или насосов, качающих воздух;
• приспособлений подавления лишнего шума.

Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание

Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.

Вытяжная система

Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.

В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.

Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах

Приточно-вытяжная вентиляция и ее особенности

Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.

Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.

Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений

Статья по теме:

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных домах и отдельно стоящих домах

Эффективность установки напрямую влияет на количество накопленной тепловой энергии, срок службы и надежность рекуператора. Роторные конструкции являются наиболее эффективными, но имеют много движущихся частей и требуют электроэнергии. Пластинчато-трубчатые рекуператоры имеют более низкую эффективность, но работают тихо и не требуют электроэнергии.

Выбор рекуператора для частного дома должен в первую очередь основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимальным устройством является приточно-вытяжная вентиляция с роторным рекуператором.

Мощность этой системы будет достаточной не только для осуществления теплообмена между потоками воздуха, но и для регулирования уровня влажности подаваемого воздуха путем регулировки скорости работы устройства.

Вентилятор для рекуперации воздуха в квартире

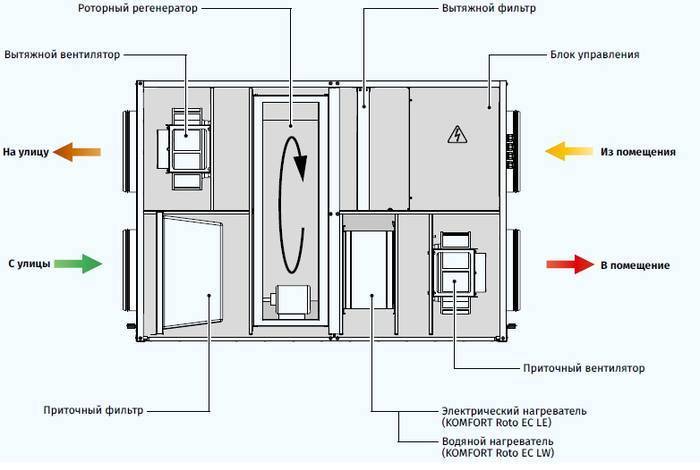

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это не только сделает систему более надежной, но и позволит сохранить автономность приточной вентиляции.

Для типичных квартир одним из самых важных требований при выборе рекуператора является его размер. В большинстве квартир система вентиляции представлена только общеобменной вытяжной системой, а приток свежего воздуха осуществляется за счет обычной вентиляции.

Для квартир лучшим выбором будет установка приточно-вытяжных клапанов или рекуператоров воздуха. Это компактные устройства, которые монтируются в стену. Установка оснащена пультом дистанционного управления, который позволяет задавать оптимальные параметры вентиляции и нагрева воздуха.

Системы приточной вентиляции

Системы вентиляции бытовых помещений могут иметь различную комплектацию и стоимость от нескольких сотен до десятка тысяч долларов. Самые простые и недорогие из них:

• Оконный клапан, устанавливаемый в верхней части рамы пластикового окна и позволяющий свежему воздуху естественным путем попадать в помещение.
• Приточный вентилятор, который монтируется в окне или отверстии в наружной стене. В нашей климатической зоне такие вентиляторы в жилых помещениях практически не используется.

Недостаток подобных простейших систем заключается в том, что зимой в помещение будет
поступать слишком холодный воздух, что может привести к заболеванию людей, отклеиванию обоев, рассыханию мебели и паркета. Чтобы этого не происходило, в жилые помещения должен подаваться  воздух с температурой не ниже +18°C
(это, кстати, требование СНиП), поэтому в вентиляционной системе обязательно
доложен присутствовать калорифер с системой автоматики, которая регулирует его мощность и защищает от перегрева. Кроме этого, вентиляционная система должна иметь легкосъемный воздушный фильтр (иначе в дом вместе со свежим воздухом
будет попадать большое количество пыли) и хорошую шумоизоляцию. Этим требованиям отвечают наборные системы вентиляции, собираемые как конструктор из отдельных компонентов: вентилятора, шумоглушителя, фильтра, калорифера и системы автоматики. Однако наборные системы занимают много места (обычно для их размещения необходимо отдельное помещение — венткамера) и требуют квалифицированного проектирования, монтажа и пуско-наладки. Именно поэтому для вентиляции загородных домов, квартир и небольших офисных помещений чаще используют моноблочные приточные установки.

Приточная установка (ПУ) — это компактная система вентиляции, все компоненты которой собраны в одном шумоизолированном
корпусе (моноблоке). Благодаря такой конструкции моноблочные приточные установки  избавились от многих недостатков, свойственных наборным системам. Небольшие размеры и низкий уровень шума позволили размещать их на балконах или даже непосредственно в жилых помещениях, а подбор и настройка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку.

Далее мы расскажем о том, какие они бывают, а также о том, как
правильно выбрать приточную установку для квартиры, загородного
дома или офисного помещения.

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать

Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

• L=Мв/ (Упом-Уп), где:
• L- это объём необходимого чистого воздуха;
• Мв – масса вредных веществ, что выделяются;
• Упом – удельная концентрация элемента;
• Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Совместимость с системой диспетчеризации

Korf  −    Remak  −    Systemair  −    Swegon  +

С системой диспетчеризации совместимы только системы приточно-вытяжной вентиляции компании Swegon. Вентиляционные агрегаты фирм Korf, Remak и Systemair не имеют модулей сопряжения с системами управления климатом в здании и т.п. Исходя из этого, легко понять, почему при создании современных систем вентиляции наша компания предлагает использовать именно оборудование приточно-вытяжной вентиляции фирмы Swegon. В нашей статье о приточно-вытяжной вентиляции Swegon вы сможете подробнее познакомиться с особенностями и функциями автоматики Swegon GOLD, одной из которых является .
