Принудительная вентиляция в погребе: правила и схемы обустройства

Вентиляция в погребе с двумя трубами

Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.

Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).

Оборудование

Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.

Также вентиляционную систему можно снабдить специальными вентиляторами, которые будут обеспечивать постоянный приток воздуха. Однако в данном случае необходимо предусмотреть специальную защиту техники от влаги. Также их можно снабдить специальными устройствами – дефлекторами, которые будут улавливать воздушные потоки и обеспечивать более интенсивную тягу.

Как определить диаметр труб

Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.

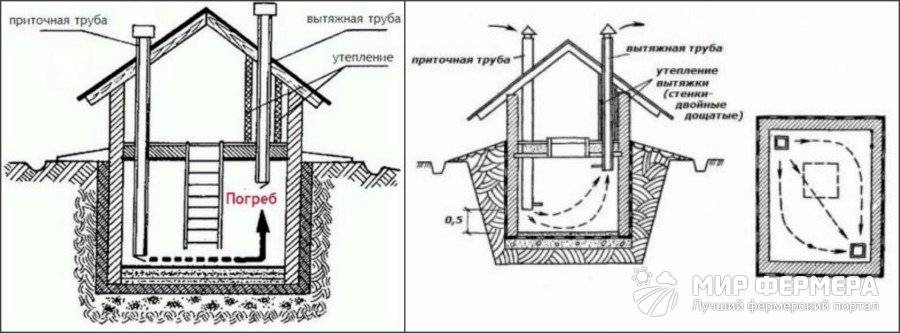

Рисунок 3. Принцип работы вытяжки с двумя каналами

В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной. Но, если помещение больше (к примеру, 15-20 квадратов), понадобится по две пары. Необходимо учитывать, что в среднем, на квадратный метр помещения должно приходиться 26 квадратных сантиметров воздуховода.

Правила установки воздуховодов

При использовании приточно-вытяжной системы проветривания ключевую роль играет правильная установка.

Для этого в противоположных концах помещения делают отверстия в крыше. Их диаметр должен совпадать с диаметром используемых труб. Далее в одно отверстие вставляют вытяжную трубу. Ее следует располагать таким образом, чтобы нижний конец находился в 15-20 см от потолка, а верхний выступал над грунтом на 70-80 см.

Приточную монтируют в противоположном конце помещения и устанавливают практически над полом (в 15-20 см от поверхности). Верх, соответственно, лишь на несколько сантиметров приподнимается над грунтом. Края, выведенные наружу, желательно прикрыть козырьками, чтобы в помещение не попадала дождевая вода.

Необходимость вентилирования погреба

Отсутствие хорошей вентиляции в погребе чревато появлением конденсата и грибкового налёта. Воздух в таком помещении застоявшийся, запах неприятный.

Даже незначительное скопление этих веществ может вызвать потерю сознания и отравление у находящегося внутри погреба, а в тяжёлых случаях возможен летальный исход. Помимо этого, метан — легковоспламеняющийся газ, который взрывается при малейшем контакте с открытым огнём.

Из-за плохой вентиляции подвала портятся не только продукты питания. В таких условиях быстро ржавеют конструкции и предметы из металла, а стеллажи и ящики из древесины поражаются грибком и разрушаются.

Сухой погреб делаем правильную вентиляцию

Для начала погребок:

1. Хорошенько вычищаем, просушиваем.
2. Все стеллажи необходимо разобрать, вынести наверх.
3. Хорошо вымыть и просушить на солнце.

Продезинфицировать, состав:

• неполное ведро холодной воды;
• около трёх килограммов извести;
• 50 г купороса.

Убрать вредителей, какие могли попасть вместе с фруктами и овощами. На 9 м3 погреба берётся:

1. Три килограмма негашёной извести.
2. Кладут в какую ни будь ёмкость, и заливают холодной водой.
3. Сразу надо уйти из погреба и герметично закрыть его.
4. Повторную обработку нужно сделать через неделю.

Для погреба, с общей площадью (до 10 м2) для обмена воздуха, необходимо взять:

• две трубы: сечением 14 x 14 см;
• но можно применить и одну: сечение не меньше 16 см.

Сделать её нужно двухканальной. По первому каналу воздух станет пребывать, а по второму уходит. Погреб необходимо оснастить термометром (спиртовым) или психрометром.

Когда погреб в гараже

Правильно выполненная вентиляция в гараже должна:

1. Гарантировать непрерывный поток свежего воздуха.
2. Производить вывод всех испарений, тяжёлых запахов и влаги.
3. Предупредить создание конденсата, а, значит, порчу провизии и автомобиля.

Естественная — воздухообмен в гаражном помещении выполняется только из-за тепловой конвекции (более тёплый воздух подымается вверх и, выходит, а холодный с улицы заходит). Такой вид вентиляции более популярен и общедоступен. Но совсем непригоден: огромных площадей, летом, морозные зимние дни.

Принудительная — это установка вентилятора. Такая вентиляционная система наиболее продуктивна, но потребует: обязательное электричество, непременные материальные затраты.

Правила установки естественной вентиляции включают:

• одну трубу с целью обеспечения прямого потока воздуха;
• другую для вывода.

Главное — это расположить трубы в разных углах. И можно это сделать несколькими способами:

1. Трубу провести сквозь пол, кровлю гаража.
2. Вывести наружу (сквозь любую стену погреба), дальше – в вертикальном положении вверх, по всей стене гаража.

Нужно только выполнить несколько условий:

• Правильный выход трубы должен быть: повыше уровня гаража (более метра).
• Общая протяжённость вытяжной трубы должна составлять: не менее трёх метров.
• Устанавливание дефлектора (для увеличения тяги) в верхней доле.

Обустройство входного отверстия:

• подвод ближе книзу (35–55 см);
• от пола к потолку (1,7–2,0).

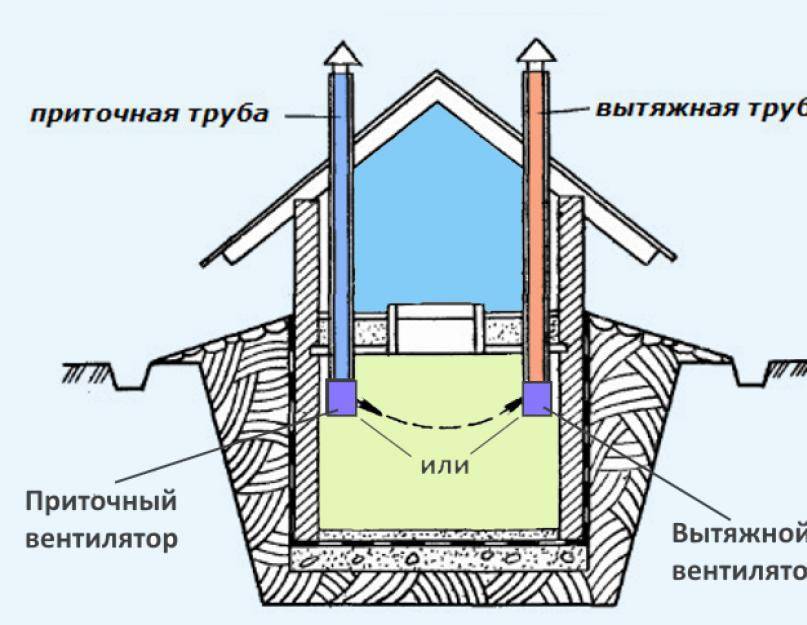

Принудительная вентиляция: несхожесть этой системы — это присутствие в вытяжной системе — вентилятора.

Главное:

1. Выбрать модель, которая может использоваться в условиях увеличенной влажности.
2. Провести по всем правилам гидроизоляцию, применяемого электрооборудования.

Когда погреб в доме

Вентиляционная система погреба гарантирует:

• Неплохие условия для сбережения запасов.
• Нахождение людей в доме, останется комфортным.

Если вентиляцию установить неверно:

• Негативно скажется на здоровье обитателей дома.
• Будут распространяться зловония, и сырость.
• Этим придётся дышать.

Что можно сделать:

Вынужденная методика: предполагает стационарное приспособление — вентилятор. Это отлично подходит для огромных площадей. Его устанавливают на вытяжную трубу.

Можно использовать и для обычной вентиляции. Например, только периодично: для высушивания погреба. Погреб, который находится под домом наделён некоторыми особенностями: труба проводится только через наземный участок фундамента, вдоль всей стены.

Затем, сквозь весь подвал дома (конечно, если он есть). И непременное условие:

• труба обязана быть с наименьшим количеством изломов и изгибов;
• как можно меньшую длину;
• желательно без всяких расширений и сужений.

Зимой желательно предотвратить, забрасывание снегом приточную трубу. Участок, который останется снаружи, необходимо утеплить. Это предохранит от образования в трубе излишнего конденсата.

Расчет вентиляционной системы

Стабильная работа вентиляции в погребе зависит от ее правильного обустройства. В число основных конструктивных данных входят такие показатели как:

• высота расположения отверстий для притока и вытяжки воздуха;
• площадь поперечного сечения вентиляционных каналов;
• размер приточной и вытяжной решетки;
• высота расположения окончания выхлопной и воздухозаборной трубы над уровнем земли.

Для организации принудительного воздухообмена необходимо определить производительность вентилятора.

Вентилятор.Принудительная вентиляция.

Расчет сечения вентиляционных каналов

Размер поперечного сечения вентиляционных каналов существенно влияет на объем воздухообмена, особенно для систем естественной вентиляции. Поэтому вопрос правильного определения диаметров труб или размеров кирпичных каналов является очень важным.

Заниженное сечение вентиляции в погребе с двумя трубами не способно пропустить необходимое количество воздуха, а завышенное приведет к сильному холодному притоку зимой и резкому снижению температуры в погребе. Хранимые продукты могут замерзнуть и пропасть.

Профессиональный расчет систем вентиляции — сложная инженерная задача, требующая специальных знаний и навыков. Однако, существует упрощенный способ расчета, основанный на многочисленных практических наблюдениях. Считается, что на 1 м2 площади пола подвального помещения, при высоте потолка не более 2,2 метра, требуется 26 см2 сечения вентиляционного канала.

Например, расчет для погреба размером 3х3 метра будет следующим:

• площадь пола – 9 м2;
• минимально возможная площадь поперечного сечения вентканала составит 9 х 26 = 234 см2;
• размер канала в кирпичной стене будет равен 234 : 12 = 19,5 см (принимается 60х200 мм), где 6 см это ширина тычковой стороны стандартного глиняного кирпича;
• диаметр труб будет равен удвоенному квадратному корню из отношения 234/3,14 и составит 17,26 см.

Размер круглых труб принимается по одному стандартному размеру. При большом диаметре и высокой стоимости материала, допускается установка двух меньших труб, суммарное сечение которых соответствует расчетной величине.

Расчет производительности вентилятора для принудительной вытяжки

Количество воздуха для обеспечения вентиляции помещений определяется по их объему и называется кратностью. Для подвалов и погребов она должна быть не менее 1,0-1,5. То есть в помещение каждый час должен поступать свежий воздух в количестве равном объему погреба или быть больше его в полтора раза.

Для выбора вентилятора необходимо произвести измерения и определить объем погреба. Например, для помещения 3 х 3 метра с высотой потолка 2,1 м потребуется осевой вентилятор способный подавать воздух в объеме от 18,9 до 28,3 м3/час. При меньшей производительности вентиляция не будет обеспечена, а при большей придется устанавливать диффузор и использовать часть мощности двигателя вхолостую.

При использовании реле времени можно организовать кратковременные включения вентиляции, исходя из расчета необходимого часового воздухообмена. После удаления нужного объема воздуха вентилятор будет выключаться автоматически.

Естественная вентиляция

Самым простым способом обеспечить в подвале оптимальную температуру и приток свежего воздуха является монтаж естественной вентиляции.

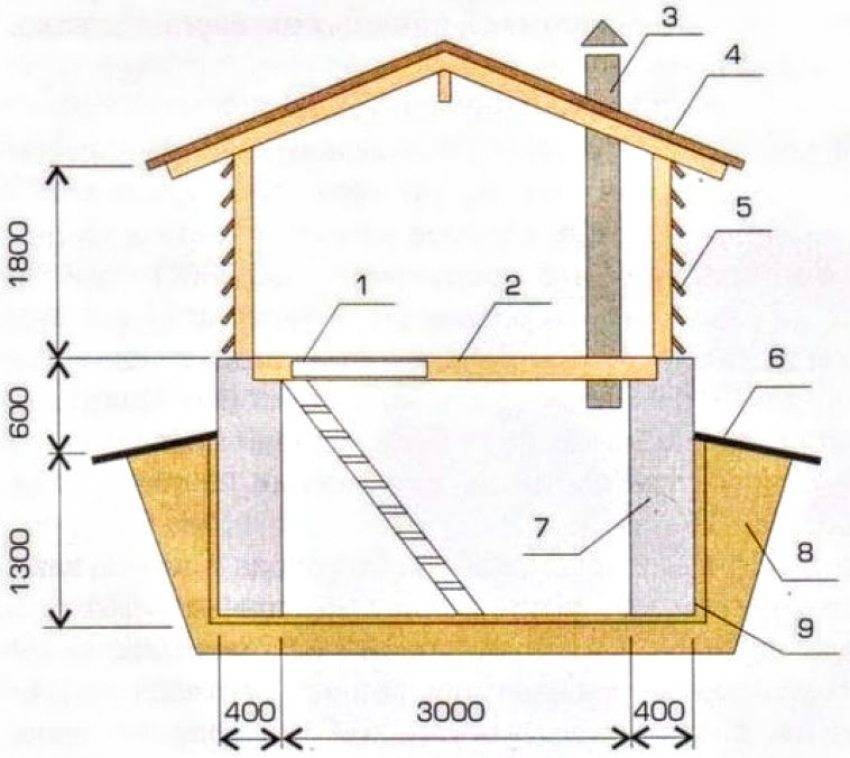

Погреб заглубленный на 1,3 м: 1 — люк в погреб; 2 — утепленное перекрытие; 3 — вентиляция; 4 — надстройка; 5 — жалюзийная решетка; 6 — отмостка; 7 — бутобетонная стенка; 8 — глиняный замок; 9 — битумная замазка

При обустройстве правильной вентиляции погреба естественным путем вы получите следующие преимущества:

1. Невысокая стоимость конструкции. При монтаже естественной вентиляции вы тратитесь только на строительные материалы, которых для нее нужно не так уж много.
2. Возможность монтажа системы не только в процессе строительства подвала, но и после его завершения.
3. Простота монтажа. На то, чтобы создать в подземном хранилище систему естественной циркуляции воздуха, не нужно большого количества времени и усилий.

К недостаткам такой системы вентиляции в погребе можно отнести то, что с ее помощью не получится четко регулировать температурный режим. Кроме того, если снаружи будет такая же температура, как и в подвале, то циркуляция воздуха просто не будет происходить.

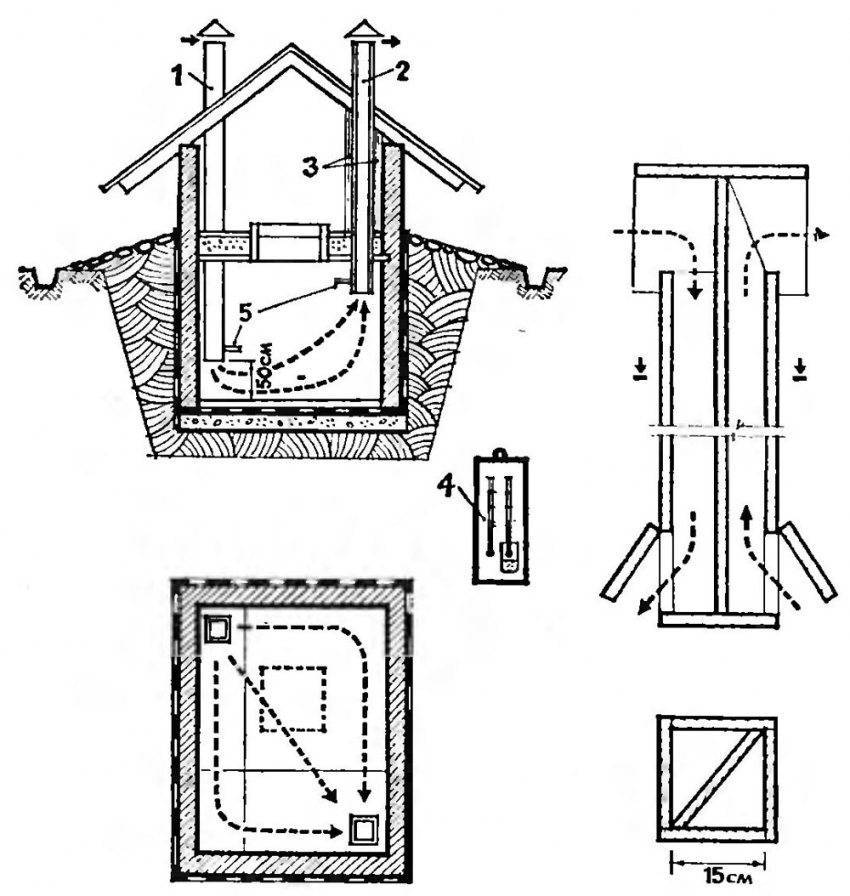

Правильное устройство вентиляции: 1 — приточная труба; 2 — вытяжная труба; 3 — утепление вытяжной трубы; 4 — психрометр и термометр для контроля температуры и влажности; 5 — регулировочные задвижки

Установка системы естественной вентиляции

Для того чтобы воздух в подвале циркулировал естественным путем, понадобятся две трубы. Материал труб может быть различным, в последнее время часто используются трубы из ПВХ – они недорогие, легкие и долговечные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение труб выбирается в зависимости от объема хранилища. К примеру, оптимальное сечение вентиляционной трубы в подвале площадью 6-8 м² – 120х120 мм.

Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для того же подвала на 6-8 м² оно начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими хранилищами. При таком варианте конструкции в одной трубе располагаются сразу два канала – приточный и вытяжной. Каждый из них оснащается собственной заслонкой, при помощи которой регулируется интенсивность притока и оттока воздуха.

При монтаже естественной вытяжки в погребе своими руками нужно учитывать ряд нюансов:

• чем выше расположено отверстие вытяжной трубы, тем больше эффективность циркуляции воздуха в системе;
• внешние выходы труб необходимо закрывать специальными козырьками, иначе в них будет попадать дождевая вода или снег;

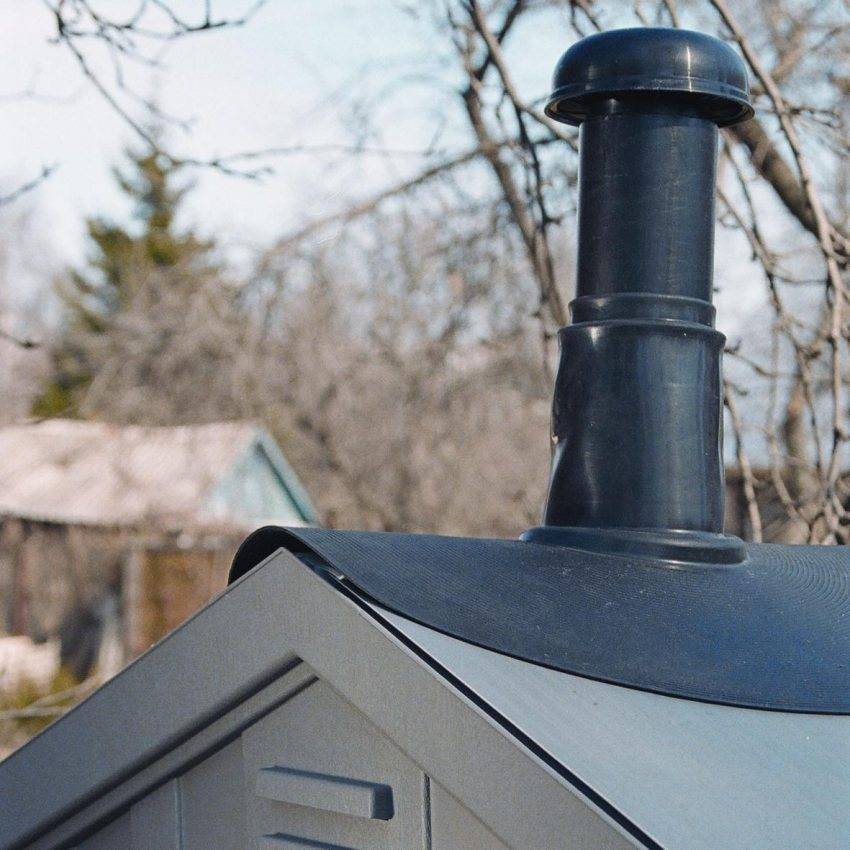

Козырек вентиляционной трубы погреба

• чем меньше поворотов и изгибов у труб, тем лучше будет осуществляться вентиляция;
• обе трубы должны быть одинакового диаметра.

Естественная вентиляция для небольших хранилищ является простым и эффективным вариантом вытяжки в погребе. Как сделать такую же эффективную систему для большого хранилища? В этом случае не обойтись без принудительного нагнетания воздуха.

Нормы и правила

системы вентилирования подвального пространства

• перекрытия пола уложены с минимальным объёмом подпольного пространства;
• наблюдается недостаточное поступление воздуха и скапливание значительного количества конденсата в подполье.

Кроме всего прочего, организация проветривания позволяет предотвратить разрушение всех деревянных, бетонных и кирпичных элементов, а также препятствует развитию плесени и грибка в пространстве под полом.

Особого внимания требует обустройство вентиляционной системы в деревянных и блочных частных домовладениях. В этом случае вентилированием обеспечивается нормализация параметров температурного режима и уровня влажности, а также стабилизируется воздухообмен внутри всех помещений.

Актуальность грамотной и эффективной вентиляции подпольного пространства обусловлена необходимостью обеспечить комфортное проживание и регулирование микроклиматических условий при проживании в домовладении, оборудованном подвальным помещением.

Почему нарушается естественная вентиляция подвала?

Существуют СНиП вентиляции в подвале многоквартирного дома. Согласно этому документу, температура в подвале должна соответствовать минимум +5С, даже при открытых продухах.

В отдельных случаях сами жильцы являются причиной нарушения правильной работы вентиляции, особенно это касается жилых домов советской постройки, где, стремясь улучшить условия проживания, люди устанавливают пластиковые окна и трубы, а также проводят дополнительный монтаж систем кондиционирования воздуха.

Вследствие этих причин нарушается микроклимат подвальных помещений, возникает дискомфорт летом, появляется неприятный запах, распространяющийся снизу вверх, у всего дома растут затраты на отопление зимой.

А в случае с новостройками правильная вентиляция подвала позволит использовать это помещение не только исключительно под технические нужды, но и как комнату общего пользования, например, кладовую, бильярдную, колясочную или небольшой спортзал, что очень удобно и является отличным вложением средств при современных растущих ценах за квадратный метр жилья.

Сечение воздуховода

При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.

Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).

Выход воздуховода.

Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

• Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
• Чем меньше изгибов и поворотов, тем лучше будет проветривание.
• Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Вид	Установка	Нюансы
Вытяжная	Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.	1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.
Приточная	Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Какие трубы для вентиляции в погребе лучше

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

Как прочистить трубы вентиляции погреба? – именно с таким вопросом сталкивается большинство людей. Это довольно просто сделать своими руками. Это делается при помощи воздушного потока. Из инструмента понадобится:

• компрессор;
• пистолет для продувки.

В трубу подается струя сжатого воздуха. Сначала выдует мелкие загрязнения и пыль, а затем вывалятся и крупные куски грязи. Второй способ почистить вентиляцию – механический. Для его осуществления понадобится ершик и проволока для прочистки канализационных систем. На проволоку крепят ерш и счищают грязь.

Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.

Оборудование

Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).

Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.

При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.

Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.

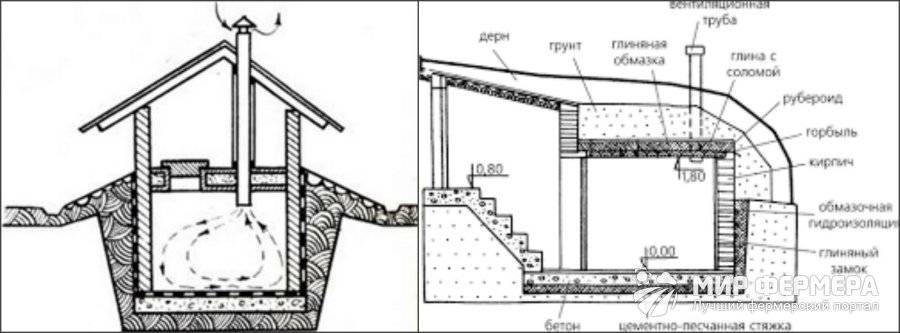

Рисунок 2. Схема проветривания с одним каналом

Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.

Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).

Оборудование

Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.

Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.

Рисунок 3. Принцип работы вытяжки с двумя каналами

В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной.

Современный рынок строительных материалов предоставляет широкий выбор труб, которые можно использовать в качестве вентиляционных каналов. При выборе чаще всего руководствуются личными предпочтениями и финансовыми возможностями.

В последнее время большинство владельцев погребов выбирают трубы ПВХ или цементные изделия. Это объясняется тем, что такие трубы стоят сравнительно недорого, легко монтируются, но при этом обладают устойчивостью к грибкам и отличаются длительным сроком эксплуатации.

Необходимость

Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.

Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.

Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).

Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.
