При помощи чего создаются данные волны?
Для генерации радиоволн данной частоты, применяют специально устройство, называемое магнетроном, который представляет из себя электровакуумный диод состоящий из крупного цилиндрического анода, выполненного из меди, который сочетает в себе 10 секторов стенки, и они также изготовлены из меди.
В центре устройства расположен стержневой катод, с нитью внутри канала. Катод предназначен для эмиссии электродов. Для того, чтобы агрегат генерировал СВЧ-излучение, нужно создать магнитное поле в полости магнетрона. Для этого используют мощные кольцевые магниты, которые располагаются по торцам детали.
Для создания эмиссии, необходимо к аноду подать напряжение в четыре тысячи вольт, а к нити канала всего три.
Для съёма энергии, в строении устройства предусмотрены проволочные петли, которые подключены к катоду, а тот в свою очередь выведен в так называемую «излучательную антенну». С данного устройства вырабатываемое излучение уходит непосредственно в волновод, который и распределяет его по всей главной камере. Зачастую стандартная мощь данного элемента, который устанавливают в большинстве моделей микроволновок, составляет порядка 810 Вт.
Если для подогрева или приготовления пищи необходима меньшая мощность, то магнетрон попросту циклично включается и отключается.
В науке данное явление называют широтно-импульсной модуляцией. Для того, чтобы устройство выдало 400 Вт, а именно половину от своей выходной мощности в течении 20-секундного интервала, необходимо на 10 секунд обесточить магнетрон, а после чего подать электроэнергию на те же 10 секунд.
Устройство в процессе работы генерирует большое количество тепла, поэтому для его охлаждения, элемент устанавливают в пластинчатый радиатор, для того, чтобы он постоянно обдувался воздушными потоками, благодаря небольшому кулеру, встроенному в микроволновку. В случае перегрева, данный элемент конструкции может просто на просто выйти из строя, по этому его оснащают защитным устройством, а именно термопредохранителем.
Как работает микроволновая печь: ее разновидности
Работа микроволновой печи очень проста, она основана на СВЧ-излучении. Сердцем каждой микроволновки является такой элемент, как магнетрон. Он и есть источником излучения. Частота микроволн составляет примерно 2450 мГц, а мощность современных микроволновок может равняться 700 – 1000 Вт. Работает такая печь от электричества.
Микроволновая печь равномерно со всех сторон нагревает блюдо
Микроволны попадают в печь по волноводу, а затем стенки, которые изготовлены из металла, отражают само магнитное излучение. Излучение, проникая глубоко в продукты, заставляют их молекулы очень быстро двигаться. Эти действия способствуют трению, вследствие чего и выделяется тепло (присутствует физика). Это тепло и будет разогревать продукты.
Разновидности электроприборов:
- С грилем;
- Печь с конвекцией;
- Устройство с инверторным управлением;
- Прибор с микроволнами, которые распределяются равномерно;
- Мини-микроволновка.
Главное достоинство всех микроволновок – это дизайн. Рынок предоставляет огромный выбор приборов, можно выбирать, как модель стильную, так и эргономичную. Описание этих моделей позволит вам выбрать понравившуюся модель, которая станет не просто украшением кухни, а и его изюминкой. Примером может стать микроволновка фирм Самсунг.
Причины поломки
Если при включении микроволновой печи не происходит нагрев помещенных внутрь продуктов, скорее всего причина кроется в поломке магнетрона. При этом свет в рабочей камере может гореть, поворотный стол — вращаться. Как правило, магнетрон выходит из строя по причине своего естественного износа или нарушений пользователем правил эксплуатации прибора.
Разгерметизация
Поскольку магнетрон представляет по сути электровакуумный диод, то при отсутствии вакуума он функционировать не будет. Вакуум необходим, чтобы электроны могли беспрепятственно отделяться от раскаленного катода. Разгерметизированный магнетрон ремонту не подлежит, его необходимо заменить.
Повреждение колпачка
Колпачок магнетрона формирует емкостную электрическую связь между вибратором и стенками волновода и защищает место холодной сварки, которым «закрыли» трубку для вакуумирования – штенгель. При повреждении колпачка, особенно, если он оплавился или в нем образовалась дыра, его необходимо заменить. Если колпачок не пробит, а на нем просто образовался нагар, его можно попытаться очистить мелкозернистой наждачной бумагой.
Для замены нужно подобрать колпачок или сделать его самостоятельно из электролитического конденсатора подходящего диаметра. Как правило, посадочные места у всех магнетронов одинаковые
Но, очень важно использовать колпачок нужной высоты – он не должен быть выше старого. Если не выдержать эти требования, может возникнуть дисбаланс всей системы и все равно придется менять полностью магнетрон
Тотальный износ
Если микроволновая печь имеет длительный срок эксплуатации, все ее элементы физически изнашиваются. При этом возможно нарушение контактов электропроводки прибора, нарушение работы элементов управления, электронного модуля и других узлов. Также со временем повреждается внутреннее покрытие камеры. Эксплуатировать такую микроволновую печь нельзя, поскольку это является опасным. При появлении первых признаков тотального износа прибора целесообразно рассмотреть вопрос покупки новой микроволновой печи.
Поврежден магнит
Анодный блок магнетрона находится между магнитами. Электромагниты или постоянные магниты создают магнитное поле, параллельное оси магнетрона. Создаваемое ими магнитное поле действует на электроны и отклоняет их на спиральную траекторию. В результате между анодом и катодом создается вращательное спиралевидное облако. При повреждении магнита ремонт магнетрона выполнить невозможно, требуется только полная замена. Единственным исключением является ситуация, когда лопнул верхний магнит. Его можно заменить на аналогичный. При этом не стоит доверять сомнительным рекомендациям в интернете о возможном восстановлении магнита путем склеивания.
Проблемы с переходным конденсатором
Переходные конденсаторы вместе с дросселями образуют СВЧ фильтр для защиты от проникновения СВЧ излучения из магнетрона. Целостность конденсатора можно проверить, измерив сопротивление между корпусом магнетрона и выводами. Конденсатор работоспособен, если его сопротивление от нуля за несколько секунд вырастет до бесконечности. Пробой конденсатора вызовет выход из строя магнетрона.
При наличие определенных навыков, можно попытаться заменить конденсатор. Для этого нужно снять крышку фильтра, откусить кусачками дроссельные контакты. Затем рассверлить отверстия вокруг конденсатора, используя сверло диаметром 3 мм. Достав фильтра из корпуса, отмотать по одному витку у каждого, увеличив при этом длину контакта. Потом нужно аккуратно зачистить ножом или наждачной бумагой контакты.
Вставив новый конденсатор в корпус фильтра, прикрутить его болтами. Затем соединить контакты, чтобы они не касались стенок коробки и закрыть крышку фильтра. При замене конденсаторов нельзя использовать обычный припой. В этом случае необходимо пользоваться тугоплавким припоем или использовать устройство для контактной сварки. Но, нужно понимать, что такие работы лучше доверить профессиональным мастерам. К тому же, оптимальным выходом, в этом случае будет все же полная замена магнетрона.
Обрыв нити
При обрыве нити накала магнетрона элемент ремонту не подлежит. В таких ситуациях требуется только полная замена магнетрона. Проверить нить накала можно, используя мультиметр. Для этого необходимо перевести тестер в режим сопротивления. Затем отсоединить одну клемму магнетрона от цепи питания и проверить состояние клемм. При повреждении нити накала мультиметр покажет сопротивление от двух до трех Ом. Если произошел обрыв нити, тестер покажет «бесконечность», поскольку никакой реакции на прикосновение не будет.
Как микроволновка греет еду?
Разберемся, почему микроволновая печь разогревает продукты. Электромагнитные волны, воздействуя на заряженные молекулы воды помещенной внутрь нее пищи, принуждают их колебаться со сверхбыстрой скоростью. При таком высокочастотном колебании молекулы начинают тереться друг о друга, за счет чего резко разогреваются.
Происходит это так:
- Включение печки СВЧ активирует работу магнетрона — генератора микроволн.
- Волны направлены внутрь корпуса микроволновки, постоянно отражаясь от внутренних стенок.
- Содержащиеся в пище молекулы воды начинают работать, как микроскопические электромагниты, меняя направление электрического поля около 5 млн раз за секунду.
- Разгоняющиеся под действием энергии микроволн молекулы быстро набирают температуру за счет движения, передавая тепло находящемуся внутри блюду.
Интересно, что не все продукты можно разогреть в СВЧ печке. Например, масло. Оно не содержит достаточного количества заряженных молекул — диполей, что являются основными молекулами, нагреваемыми микроволновой печью. А вот воду можно довести до более высокой температуры, чем при обычном кипячении. Через стеклянную дверцу это даже невозможно увидеть — отсутствует конденсация пара
Поэтому доставать чашку с таким кипятком нужно осторожно — потревоженная перегретая вода может закипеть и выплеснуться из емкости прямо в руках
Как микроволновая печь может повлиять на человека? Никак, если соблюдать меры предосторожности. Так, специалисты предостерегают от использования обычного пластика для разогрева еды, некоторые его виды выделяют при прогреве опасные химические вещества
К тому же, считается неправильным разогревать чуть закисшую еду. Быстрый процесс не успевает убить болезнетворные микробы, такую еду лучше прокипятить. И еще одно предупреждение: чтобы не возникала внутри корпуса электрическая дуга, нельзя помещать в печку еду в фольге или на тарелке с золотистым рисунком. Это может не только сломать саму печь, но и привести к пожару. Зная, как микроволновка греет еду, и соблюдая правила предосторожности, можно не переживать за здоровье своих близких.
Интересно прочитать: Духовка или микроволновка — 3 ключевых параметра для верного выбора

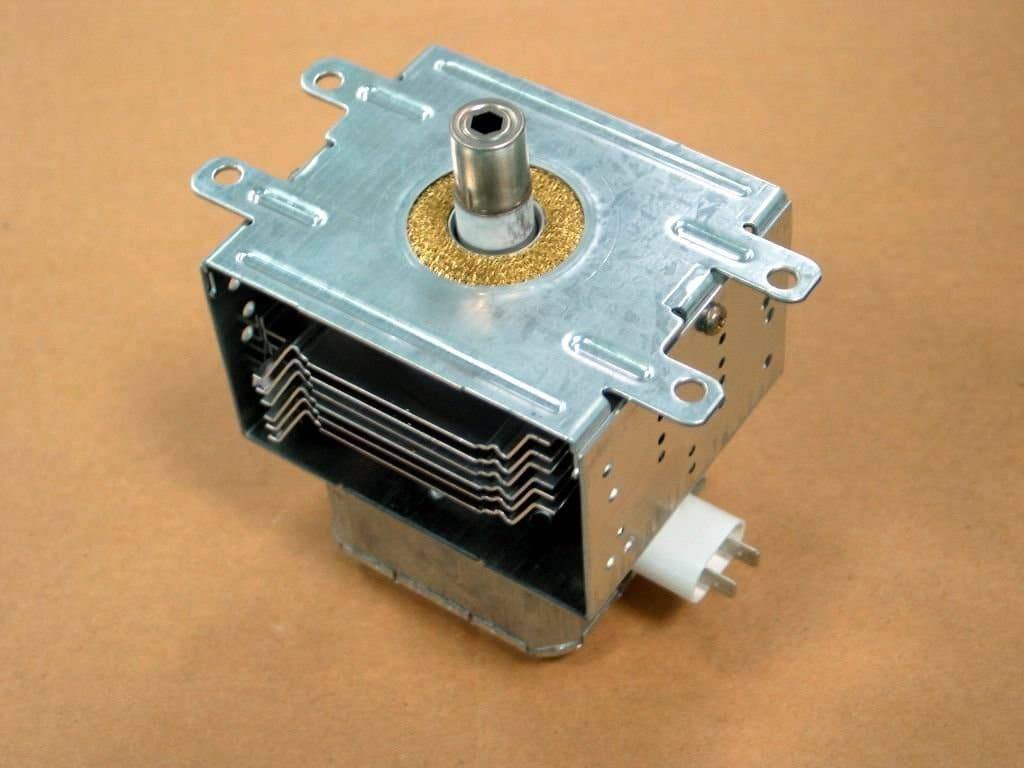

Что такое магнетрон
Микроволновки могут сильно различаться между собой, но есть одна деталь, без которой не сможет работать ни одна существующая модель, будь то Самсунг, Филипс или другая известная марка. Именно от качественного магнетрона и зависит вся работа СВЧ-печки. Из чего же состоит эта деталь?
Для излучения волн прибор оснащен специальной антенной.
Для изоляции антенны от рабочей поверхности используется специальный цилиндр, изготовленный из качественного металла.
За распределение магнитных полей отвечает особый магнитопровод.
А вот за распределение потоков отвечают магниты.
Для того чтобы деталь не перегревалась, важной комплектующей для нее является радиатор.
Чтобы излучения микроволновой печи не приносили вреда, магнетрон оснащен специальными фильтрами.
Магнетрон – что такое.
Схема устройства
Такая конструкция как магнетрон, понятна только профессионалам. Ремонтировать ее самостоятельно – процесс трудоемкий и неблагодарный. Если вы уверены в том, что проблема именно в нем, лучше обратиться к специалисту. Изучив устройство магнетрона, становится понятно, что из строя выходит не вся деталь.
Возможно, не работает какая-то из его частей, что и необходимо установить. Существует несколько распространенных причин поломки. Как проверить магнетрон и узнать, где именно кроется неисправность?
- Одной из важных составляющих магнетрона является специальный колпачок, который сохраняет вакуумность трубы. Если проблема в нем, то заменить его не составит труда.
- Если деталь перегревается, то значит, из строя вышел радиатор.
- Из-за перегрева может произойти обрыв нити накаливания. Для диагностики этой неисправности потребуется специальный тестер. В рабочем состоянии нить показывает напряжение 5-7 Ом. Если она вышла из строя, то напряжение упадет до 2-3 Ом, если же произошел обрыв, то прибор покажет бесконечность.
- Поломка фильтра проверяется тестером. Если деталь исправна, прибор покажет бесконечность, в случае поломки – вы увидите численное сопротивление.
Существуют поломки, которые вы не сможете диагностировать самостоятельно. Для этого необходимо обладать не только знаниями, но и специальным оборудованием.
Устройство магнетрона.
Магнетрон – специальный электронный прибор, в котором генерирование сверхвысокочастотных колебаний (СВЧ-колебаний) осуществляется модуляцией электронного потока по скорости. Магнетроны значительно расширили область применения нагрева токами высокой и сверхвысокой частоты.
Система защиты
Мощное высокочастотное излучение магнетрона может нанести непоправимый урон человеческому (и не только) здоровью, поэтому особое внимание в современных моделях микроволновых печей уделяется предотвращению данной опасности. Для защиты пользователя и других живых существ от вредного излучения камеры микроволновок изготавливают из экранированного металла
А поскольку сама камера также помещена в металлический корпус, фактически осуществляется двухуровневая изоляция СВЧ излучения
Для защиты пользователя и других живых существ от вредного излучения камеры микроволновок изготавливают из экранированного металла. А поскольку сама камера также помещена в металлический корпус, фактически осуществляется двухуровневая изоляция СВЧ излучения.
Вы можете задать вполне резонный вопрос: а представляет ли опасность стеклянная дверца, через которую мы наблюдаем за готовностью блюда? Не является ли она «прорехой» в этой обороне? Будьте спокойны – стекло покрывается специальной мелкоячеистой металлической сеткой, отражающей испускаемое магнетроном излучение с частотой до 2,45 ГГц (с длиной волны до 122 мм) обратно в камеру.
Немаловажное значение имеет то, как плотно дверца закрывается и прилегает к корпусу. Зазор между её пазом и корпусом специально замеряется на заводе (он равен ¼ длины волны, например, 122/4=30,5мм) и должен сохраняться на протяжении всего срока эксплуатации
Это расстояние способствует образованию стоячей электромагнитной волны, которая не выходит за пределы устройства по той причине, что амплитудное значение в месте соприкосновения корпуса и дверцы равно нулю. Такая простая и эффективная схема организации защиты от излучения известна как СВЧ-дроссель.
Что происходит при открывании дверцы?
Бытует мнение, что при открывании дверцы микроволновки в момент работы на пользователя обрушивается опасное высокочастотно излучение, оказывающее большой вред на организм. В действительности это лишь миф – схема управления магнетроном включает в себя несколько переключателей, реагирующих на состояние дверцы. Их количество зависит от конкретной модели, но обычно их как минимум три. Один отвечает за отключение магнетрона в момент открывания дверцы, второй – за подсветку, а третий передает в микропроцессор информацию о том, в каком положении находится дверца. Работа этих переключателей организована так, что магнетрон может работать только при плотно закрытой дверце микроволновки.
Назначение вентиляторов СВЧ-печи
Вентилятор является важнейшим компонентом любой микроволновки, без которого ее работы будет невозможной. Он выполняет ряд важнейших функций:
- Во-первых, вентилятор обдувает главную деталь СВЧ-печи – магнетрон, обеспечивая его нормальную работу.
- Во-вторых, другие компоненты электронной схемы тоже выделяют тепло и требуют вентиляции.
- В-третьих, некоторые микроволновки оборудованы грилем обязательно вентилируемым и защищенным термореле.
- И, наконец, в камере приготовляемые продукты тоже выделяют большое количество тепла и водяного пара. Вентилятор создает в камере небольшое избыточное давление, в результате чего воздух из камеры вместе с нагретым водяным паром выходит наружу через специальные вентиляционные отверстия.
В микроволновке от одного вентилятора, который расположен у задней стенки корпуса и засасывает воздух снаружи, организована система вентиляции при помощи воздуховодов, направляющий воздушный поток на пластины магнетрона, а затем в камеру. Двигатель вентилятора представляет собой простой однофазный асинхронный двигатель переменного тока.
Схемы распределения СВЧ волн
Сначала стоит остановиться на работе блока генерации СВЧ. Строение магнетрона представляет собой излучающий элемент и обмотку, генерирующую магнитное поле. Эта лампа, грубо говоря, постоянно изнашивается. Все сталкивались с ситуацией, когда с ходом эксплуатации микроволновка разогревает все слабее и слабее. Это нормальное явление, каждая модель рано или поздно требует замены магнетрона.
В печах разных производителей (или уровня сложности) может использоваться отличные друг от друга схемы распределения СВЧ волн. В стандартном варианте решения, который применяет компания LG и множество других производителей, от магнетрона в область продуктов идет только один волновод. Он закрыт слюдяной пластиной, чтобы предотвратить попадание мусора и пара.
Важно! В моделях с одним волноводом, который излучает достаточно локализованный поток волн, используется отражатель на противоположной стороне отсека продуктов. Это вогнутая зона стенки
Она помогает более равномерно распределить СВЧ излучение по рабочему объему.
В некоторых микроволновках компании Samsung используется другой принцип: устанавливается основной волновод и несколько щелевых антенн. Это позволяет равномерно распределять поток энергии, формировать так называемое 3D излучение. Кроме этого, печь, варьируя мощность магнетрона, добивается плавного нагрева продуктов по всему объему.
Но самое главное в генерации волн СВЧ — их параметры. Частота излучения магнетрона в микроволновке составляет 2.45 ГГц — именно это значение является резонансным для молекул воды, заставляя их колебаться с большой амплитудой. Происходит нагрев продукта. Тепло от поверхностных слоев постепенно распространяется по всему объему продукта.
Есть некоторые решения, позволяющие ускорить разогрев пищи в рабочей области печи. Это так называемые диссекторы. По внешнему виду такой конструкционный элемент похож на вентилятор на потолке камеры микроволновки. Однако он делает другую работу, а именно рассеивает СВЧ волны.
Другие функциональные элементы печи имеют вполне понятное назначение. Например, микроволновка с грилем действует на пищу не только СВЧ, но и инфракрасным излучением. Она позволяет добиться на продуктах красивой запеченной корочки. Отдельные модели печей могут оснащаться дополнительными вентиляторами для отвода тепла.
Какие элементы есть в конструкции микроволновки
Устройство микроволновой печи только на первый взгляд кажется сложным. Владельца этого прибора вводит в заблуждение количество кнопочек, индикаторов, средств программирования. На самом деле, любая печь, с механическим управлением, сенсорной панелью, пультом, гибридным электронным контролем, состоит из одинаковых функциональных блоков:
- блок генерации СВЧ излучения, магнетрон и волноводы;
- система преобразования напряжения, главный модуль — повышающий высоковольтный трансформатор;
- средства контроля в составе группы датчиков;
- система вторичной защиты;
- управляющая схема микроволновки.
Важно! В зависимости от сложности модели печи, в нее могут включаться самые разные опции. Например, гриль, вторичные рассеиватели волн, дополнительные узлы СВЧ генерации
Стоит рассмотреть работу каждого блока отдельно, в порядке их задействования в стандартной схеме использования микроволновки.
Управляющая схема
Главная электросхема микроволновки, с которой имеет дело пользователь — это блок управления. В нем при помощи кнопок, механических переключателей, регуляторов задаются граничные параметры. То есть рабочая мощность или режим, время исполнения программы и так далее.
Схема управления может быть как угодно сложной. Самый простой вариант представляет собой круговые регуляторы, один из которых — реле таймера. С их помощью устанавливается мощность режима и время работы. Еще один знакомый пользователям вариант — гибридный, с кнопками. По сути, его функционал ненамного шире механической регулировки.
Сенсорная панель, в большинстве случаев, ничем по принципу действия не отличается от кнопок. Она просто более надежна и не требует обслуживания. Продвинутые схемы электронного управления включают программирование, то есть переключение по заданному алгоритму мощности излучения и времени ее выдачи.
Система преобразования напряжения
Микроволновка состоит из группы узлов, которые очень опасны для человека. Главный из них — повышающий трансформатор. Когда схема управления дает команду на включение режима, он выдает до 4 КВ напряжения. При этом рабочий ток может достигать 10А и выше. Такие параметры работы электросети представляют огромную опасность для человека.
Важно! Повышающий трансформатор — ключевой и самый дорогой узел системы преобразования напряжения. Он питает магнетрон, элемент, без которого невозможно реализовать основной принцип работы микроволновой печи
Блок генерации СВЧ излучения
Магнетрон — это сердце микроволновки. По сути, это обычная вакуумная лампа, похожая на те, которые использовались в кинескопах старых телевизоров. Только магнетрон генерирует интенсивную электромагнитную волну высокой частоты, образуемой при прохождении электронов через магнитное поле.
Блок генерации излучения состоит не из одного СВЧ источника. Для, так сказать, подачи волн в рабочую зону печи устанавливаются волноводы. Именно они находятся за слюдяной пластиной, которую каждый видел на боковой стенке микроволновки, когда ставил в нее тарелку с завтраком.
Системы основной и вторичной защиты
Роль контрольных датчиков вполне понятна. Они следят, чтобы ни один из ключевых элементов электронной и аппаратной части не вышел в критический режим работы. Датчики гарантируют безаварийное функционирование прибора и предотвращают опасные сбои. Но у микроволновки есть системы защиты, разработанные для человека. Ниже будут подробно описаны их функции.
Итак, система управления инициализирует пуск магнетрона. Она же задает параметры работы, отсчитывает временные интервалы, меняет мощность и так далее. Есть и обратная связь между системами безопасности и управления. По сигналам первых может быть полностью остановлена работа печи, изменен режим, выдано служебное сообщение или звуковые оповещения.
Мифы о микроволновом излучении
Существует несколько прочно устоявшихся заблуждений по поводу вредности и опасности использования СВЧ-печей. В действительности, большинство (как правило, все) ошибочны. Ниже перечислены типичные мифы о микроволновках, которые на самом деле не стоят вашего беспокойства.
- Микроволновка способна вывести из строя электрически приборы, расположенные в нескольких метрах от неё, если будет оставаться включенной продолжительное время. На самом деле, современные СВЧ-печи полностью защищены от выхода излучения за пределы камеры. Минимальное излучение, которое и может быть в непосредственной близости у прибора, не превышает излучение компьютерного системного блока.
- СВЧ-печи могут стать причиной возникновения у пользователя аллергии на электромагнитные волны. Это просто невозможно. В мире есть лишь несколько человек с таким редким заболеванием и его причины никак не связаны с использованием микроволновки. Вообще, ни один бытовой прибор не создает настолько опасное излучение, поскольку все модели проходят сертификацию безопасности.
- Продукты становятся радиоактивными под воздействием СВЧ-волн. Это тоже неверно. Сверхвысокочастотное излучение микроволновки является неионизирующим, поэтому не изменяет свойства еды. Также неверно и утверждение о канцерогенности продуктов, подверженных СВЧ-обработке – микроволны имеют абсолютно другой принцип действия, нежели рентгеновские лучи и, еще раз, никак не могут влиять на свойства продуктов.
- Микроволны представляют высокую опасность для здоровья. Об этом уже было частично сказано – непосредственное воздействие сверхвысокочастотного излучения действительно губительно для тканей, однако при соблюдении правил эксплуатации микроволновки вы никогда не будете подвержены такому воздействию. Фактически, излучение от СВЧ-печи представляет лишь малую долю в общее электромагнитное поле, в котором мы находимся, пользуясь многочисленными другими бытовыми приборами.
Просто помните, что дверца печи должна плотно закрываться, а корпус — быть целым, а также не касайтесь работающей микроволновки руками и другими частями тела и можете быть спокойны – на расстоянии полуметра от прибора вы подвергаетесь не большему электромагнитному облучению, чем при просмотре телевизора.
Как используются колебания высокой частоты в микроволновой печи
Колебания покидают магнетрон и немедленно попадают в волновод. Размеры круглого или прямоугольного сечения выбраны так, чтобы затухания оказались наименьшими. Волна, двигаясь под углом к оси волновода и постоянно отражаясь от верхней и нижней стенок, достигает рабочего отсека. Напряженность поля велика, посторонние предметы внутри приведут к возникновению электрических пробоев в виде молний. Исключая описанное, выход волновода в рабочую камеру прикрывается слюдяной тканью, в обиходе, слюдой.
Указанный диэлектрик прозрачен для волн, свободно проходящих в отсек. Размер рабочей камеры печи выбирается, исходя из частоты магнетрона. Но быстро стало замечено: если оставить неподвижное тело греться, температура на разных участках варьируется в широких пределах. Понятно, что людям не нравится факт: первый кусок горячее второго. Объясняется явление наличием стоячих волн. В узлах амплитуда колебания поля равна нулю, на горбах максимальна. В результате получается нечто вроде интерференционной картины.
Объясним происходящее. Энергия передается молекулам воды: атом кислорода, ближе к одному боку прилепились две частички водорода. Получается нечто вроде головы с двумя шишками на боковинах черепа. Электрический отрицательный момент находится в районе основания. Когда полем захватывается эта результирующая, молекула увлекается силовыми линиями. Напряженность волны постоянно меняется, конструкция начинает проворачиваться, заваливаться вперед. Потом назад. Получается неваляшка.
Магнетрон генерирует на частоте 2,45 ГГц, происходит 2,45 млрд. движений в секунду. Образуется избыточная кинетическая энергия, быстро передаваемая окружающим молекулам. Почему выбрана частота 2,45 ГГц. Чтобы создавать побольше помех сотовым телефонам и домашней сети WiFi? Нет! Просто у любой системы собственная резонансная частота.
Аналогично происходит с молекулой воды. Есть частоты, не вызывающие колебаний. Район связных на 2,4 ГГц отлично передает энергию пару. Воду в любом агрегатном состоянии нагревает ударно. На факте и основан принцип действия микроволновой печи. Добавим, что эффект стоячей волны блокируется вращающимся столом. Пища постоянно двигается, различные участки попадают попеременно то в минимумы, то в максимумы волны. Что обеспечит равномерный нагрев.
Что такое магнетрон
Магнетрон в микроволновке – это элемент, генерирующий высокочастотное излучение в рабочей камере. Излучаемые электромагнитные волны воздействуют на молекулы, содержащиеся в пище, из-за чего она разогревается. То есть для подогрева не требуется внешнее тепловое воздействие.
Именно по этой причине температура в микроволновках не превышает отметку в +100 градусов Цельсия. Магнетрон – основная деталь, которая иногда выходит из строя. Ее можно заменить на новую, но для этого учитывается полная совместимость по мощности, частоте, расположению клемм.
Принцип работы магнетрона
Микроволновая печь работает так: она преобразует электроэнергию в высокочастотное электромагнитное излучение. В результате, молекулы воды, содержащиеся в пище, начинают «двигаться», что приводит к разогреву. Устройство, генерирующее микроволны, называется магнетроном.

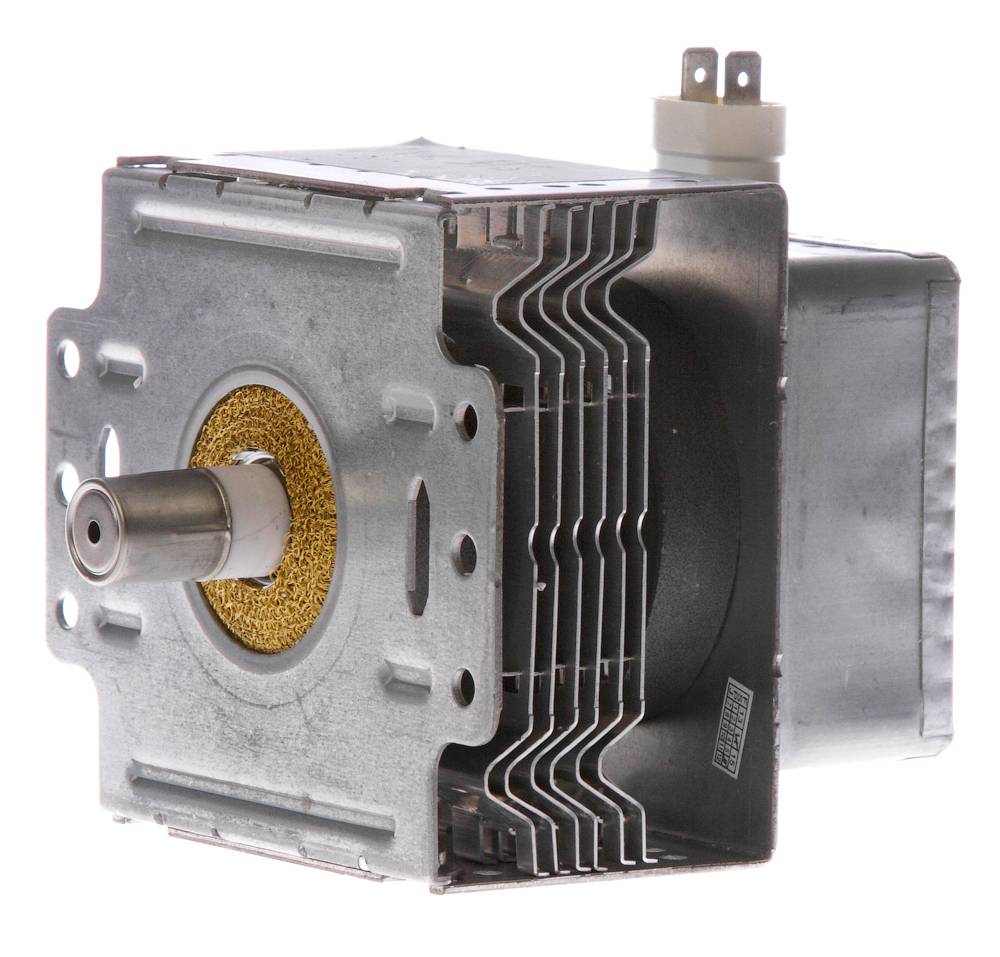

Магнетрон СВЧ
Нередко магнетрон сравнивают с электровакуумным диодом, который работает за счет явления термоэлектронной эмиссии. Явление образуется, если нагревается поверхность катода или эмиттера.
Высокая температура «вынуждает» активные электроны покинуть поверхность. Но для этого на анод должно подаваться напряжение.
Образуемое электрическое поле приводит электроды в движение, которые по силовым линиям направляются к аноду. Электрон, оказавшийся в области магнитного поля, меняет свою траекторию.
Анод магнетрона выполнен в форме цилиндра с полостями. Внутри него расположен катод с нитью накаливания. По краям анода находятся кольцевые магниты, образуемые магнитное поле. Из-за них электроны не способны напрямую двигаться от катода к аноду.
Их траектория нарушается, и они начинают вращаться вокруг катода. Электроны, проходящие около резонаторов, отдают им часть собственной энергии (взаимозаменяемость). В результате в полости образуется мощное сверхвысокочастотное поле, выводимое наружу посредством проволочной петли.
Магнетрон «запускается», когда на анод подается высокое напряжение – 3000 – 4000 В. По этой причине в бытовых электросетях магнетрон должен подключаться через высоковольтный трансформатор.
Устройство магнетрона
Магнетрон – элемент, ответственный за генерацию высокочастотных колебаний. Есть устройства с похожим принципом действия – клистроны и платинотроны, но они не получили должного распространения.
Впервые магнетрон задействовали в СВЧ-печи в 1960 году. Сейчас используется многорезонаторный элемент. Его компоненты и их описания:
- анод. Цилиндр из меди, состоящий из нескольких секторов. В нем есть полости-резонаторы, которые создают кольцевую систему колебаний;
- катод. Цилиндр с нитью накаливания, расположенный в центре магнетрона. Эта часть ответственна за эмиссию электронов;
- кольцевые магниты. Расположены на торцах печи. Они создают магнитное поле, направленное параллельно они магнетрона. Электроны движутся в том же направлении;
- проволочная петля. Находится в резонаторе, соединяется с катодом и выводится к антенне-излучателю. Задача петли – вывод высокочастотного излучения в волновод. Оттуда оно поступает в рабочую камеру микроволновки.
У магнетронов простая конструкция, поэтому применяются они не только в микроволновых печах, но и в радиолокации.
Назначение предохранителя
Для того чтобы гриль и магнетрон не перегревались, в некоторых моделях устанавливают специальные термопредохранители (термореле). Они могут быть разными. В частности, основное отличие заключается в количестве тепла, которое они способны выдерживать.
Это устройство достаточно простое в плане своей работы. Оно выполнено из алюминиевого сплава, крепится при помощи фланцевого соединения, обеспечивающего надежный контакт с тем участком, на котором производится замер температуры. Внутри корпуса установлена биметаллическая пластина, которая может сопротивляться определенной температуре. И если значение температуры выходит за определенную границу, то пластина сжимается и активирует толкатель, и он размыкает цепь контактной группы. Подача электричества на агрегат после этого прекращается, магнетрон отключается и постепенно остывает, пластина возвращается в свое исходное положение по мере остывания магнетрона. Через определенное время контакты снова замыкаются.
Вот такой простой принцип работы микроволновки, в частности предохранителя от перегрева. Отметим, что в дешевых моделях этот элемент может отсутствовать, так как он совершенно не нужен для нормального функционирования устройства. Это лишь элемент защиты, повышающий надежность и срок службы печи, не более того.
