Автоматика для скважинного насоса

Особенности монтажа оборудования

Есть два варианта монтажа насоса :

1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов:

• Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
• Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Советы

В процессе подбора, установки и эксплуатации автоматики для насоса своими руками существую нюансы, знание которых может улучшить эффективность работы системы циркуляционного и дренажного насоса.

Установка слишком высокого давления в системе негативно отражается на работе насоса, а кроме того, приводит к непропорциональному перерасходу электроэнергии. Иногда оно просто не срабатывает.

Автоматика водяного насоса 3-го поколения использует частотное управление оборотами насоса, если имеющийся насос не поддерживает такую технологию, в установке автоматики 3-го поколения нет смысла.

О том, как подключить реле давления к насосной станции, вы можете узнать далее.

Обратный клапан

Пропускает воду только в одном направлении, из скважины в систему водоснабжения. Элементы клапана – крышка, корпус, пружина, тарельчатый шток с резиновой прокладкой. В колодезных насосах со встроенной автоматикой этот клапан уже есть. Если он не встроен, то его ставят отдельно, сразу за скважинным насосом.

Под напором воды тарелка смещается и пропускает воду в трубу. При обратном движении тарелка упирается в выступы (седло) и герметично закрывает просвет клапана.

Компания Загород рекомендует обратные клапаны ITAP (Италия). Корпус клапана изготовлен из латуни, диск из нейлона, а уплотнение из жесткого каучука NBR. Рабочие температуры – от -20 до 100 градусов Цельсия. Также хорошо себя зарекомендовали клапаны Tiemme, Danfoss, Valtec.

Модели преобразователей для насоса

Преобразователи, выпускаемые компанией, расположенной в Дании и производящей насосы. Как следствие, эти частотники спроектированы в максимальном соответствии с конструкцией моделей насоса от Грундфос. Прибор отвечает за тонкую регуляцию работы всего механизма, выполнение предохраняющих и управляющих функций. Преобразователи системы Cue отличаются разнообразием высококачественных моделей (более 15-ти видов в ассортименте), однако стоимость у них соответствующая. Кроме того цена напрямую зависит от того, для механизма какой мощности требуется преобразователь частоты. Среди спектра моделей можно найти преобразователи и для однофазного насоса (), и для трёхфазного (Micro Drive FC101).

Erman E-9

Преобразователи этой компании отличаются бюджетностью. Отвечают за компенсацию крутящего момента, плавность запуска, контроль давления и обладают различными режимами управления числом до 24-х. Соответствие по мощности подбирается в индивидуальном порядке. Имеется защитный корпус, предохраняющий от воздействия пыли и грязи.

Hyundai N 50

Преобразователь частот однофазного типа. Можно использовать в бытовых приборах. Уровень мощности составляет 0,7-2,5 кВт. Малогабаритный, что делает его удобным для установки в любых устройствах. Примечателен тем, что обеспечивает тонкую настройку благодаря нескольким режимам настройки и 16-ти дискретным скоростям. Стоит примерно вдвое больше предыдущей модели.

PowerFlex 40

Модели этой марки отличаются универсальностью и весьма популярны. Их отличительная особенность — качественный привод и векторное управление. Привод помимо прочего гасит шумы во время работы двигателя, автоматически подхватывает частоты вращения электрического двигателя, защищает весь механизм от перегрузки и перегрева, обеспечивает плавный старт. По стоимости сопоставимо с Grundfos Cue.

Особенности и разновидности автоматики для насоса

В зависимости от применяемых элементов и их функциональности выделяют три поколения автоматического контроля. Для его организации чаще всего используются следующие устройства:

• Блочная автоматика. Принцип работ базируется на изменении напора давления при открывании и закрывании крана.
• Панель пуска. Основное предназначение – запуск и отключение скважинного насоса.
• Реле давления. Предупреждает выход из строя насоса при прекращении подачи воды. Отключает оборудование при отсутствии напора воды.
• Станция управления. Способна отключить оборудование, если отсутствует вода.

Чтобы процесс перекачки было легче контролировать, устанавливаются специальные контроллеры в виде лампочки. Они могут включаться при включении или выключении насосного оборудования, а также при возникновении неисправностей любого характера.

Принцип их работы довольно простой. При открытом кране механизм находится во включенном состоянии. После закрытия крана контроллер продолжает удерживать насос включенным 10 секунд, после чего переходит в режим ожидания. При холостом ходе или в других аварийных ситуациях срабатывает защита.

Преимущества и недостатки контроллеров

Применение контроллеров значительно упрощает процесс использования насосного оборудования. К тому же правильно подобранные механизмы способны предупредит серьезные поломки в случае непредвиденной ситуации. Они имеют компактные размеры, но при этом отличаются функциональностью. Риск влияния человеческого фактора на работу оборудования практически отсутствует.

Не лишены контроллеры и недостатков:

• не могут применяться в системе с давлением более 2,2 бар;
• некоторые модели рассчитаны на ограниченный поток воды;
• электронные платы часто выходят из строя при скачках напряжения.

Наличие автоматики для насосной станции – это залог ее бесперебойной и длительной работы.

Источники

• http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/rele-davleniya-vody-dlya-nasosa.html
• https://yanashla.com/luchshie-rele-davleniya-dlya-nasosa/
• https://o-vode.net/vodosnabzhenie/davlenie/rele
• https://belkin-labs.ru/articles/95/
• https://bulding.ru/water/water-supply-of-the-pressure-switch-the-water-pressure-switch-for-the-pump-the-device-and-the-principle-of-operation-troubleshooting-by-yourself.html
• https://o-vode.net/vodosnabzhenie/davlenie/rele/kakie-neispravnosti-mogut-byt
• https://master-water.ru/katalog/nasosy/avtomatika

Какой насос нужен для скважины?

Для работы в условиях скважинного ствола однозначно не подходят погружные вибрационные насосы, и это подтвердит любой грамотный специалист. Нужно только оборудование центробежного типа. Особенность таких устройств в том, что они не всасывают воду активно, — она попадает в полость насоса под давлением столба, находящегося выше

Вот почему важно, чтобы над выкачивающим прибором всегда было не менее метра воды. Второй причиной, обуславливающей необходимость постоянного нахождения насоса в водяной толще, является способ его охлаждения, которое также происходит за счет воды. Такое оборудование «на сухую» долго не проработает

В отсутствие охлаждающей жидкости подшипники, обеспечивающие вращение вала мотора, попросту расплавятся

Такое оборудование «на сухую» долго не проработает. В отсутствие охлаждающей жидкости подшипники, обеспечивающие вращение вала мотора, попросту расплавятся.

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

• отключить датчик от электросети;
• снять защитный кожух;
• вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
• накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.

Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.

Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.

1 Виды и отличия погружных насосов

Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:

1. Вибрационные.

Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.

Вот поэтому его называют «погружной» Большая часть дачников, и любителей загородных домов считают, что , намного лучше поверхностных, но с этим можно поспорить.

В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.

Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.

Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.

Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.

По такому принципу работают следующие виды насосов как:

• Водолей.
• Гардена.

Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.

Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.

Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.

На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ МЕТАЛЛИЧЕСКОГО КЕССОНА

Кессон – это подземная металлоконструкция (камера), располагающаяся непосредственно над скважиной, приваривается герметично к обсадной трубе, и выполняет несколько функций:

• Защищает устье скважины от затопления и загрязнения паводковыми водами.
• Защищает систему от замерзания и даёт возможность эксплуатировать скважину круглогодично, а не только в тёплое время года.
• Даёт возможность разместить оборудование (аккумуляторный бак, блок управления и кабельно-трубную разводку) непосредственно над скважиной, при отсутствии специального помещения в доме.
• Обеспечивает удобный доступ к оборудованию для его ревизии, ремонта или сервисного обслуживания.

При обустройстве скважины под ключ крышка горловины кессона выше земли минимум на 5 сантиметров.

При зимнем обустройстве скважины горловина кессона дополнительно утепляется.

При обустройстве скважины под ключ в кессоне устанавливается все водоподъемное оборудование.

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Как устроена насосная станция?

Для организации автономного водоснабжения дома из колодца или скважины стоит приобрести дополнительные элементы и объединить их в полноценную насосную станцию. Помимо насоса понадобится гидробак, а также реле давления. Это реле включает и отключает насос, в зависимости от того, опустошен или заполнен гидробак.

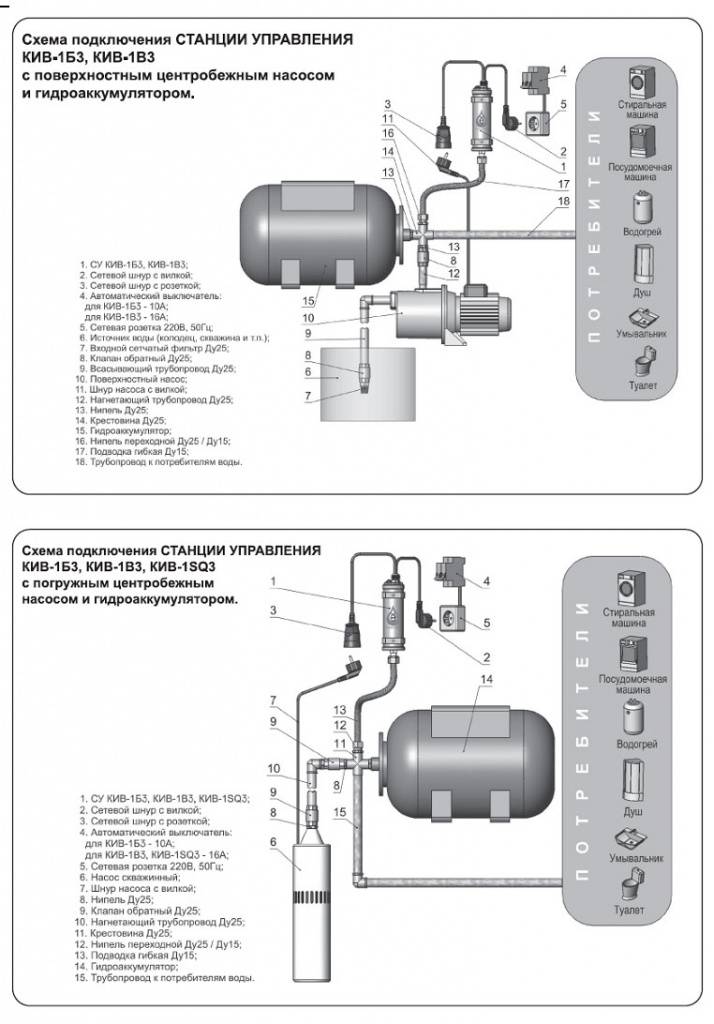

Схема демонстрирует подробный порядок водоснабжения частного дома из колодца с помощью поверхностного насоса в составе насосной станции

В результате, в доме всегда будет в наличии некоторый запас воды, а работа насоса вхолостую полностью исключается. Это значительно продлевает ресурс его работы. Кроме того, наличие гидробака компенсирует возможные гидроудары, что положительно сказывается на состоянии водопровода в целом.

Дополнительно рекомендуется также приобрести манометр (если гидробак им не укомплектован). Разумеется, можно приобрести насосную станцию, укомплектованную всеми необходимыми компонентами. Порядок установки станции промышленного производства и собранной самостоятельно не слишком различаются.

Поверхностные насосы часто используют в составе насосной станции вместе с гидроаккумулятором и реле давления, которое авоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, снабженную специальной резиновой мембраной. По мере заполнения бака эта мембрана растягивается, а при его опустошении – сжимается. Такое устройство считается высокоэффективным для автономного водоснабжения.

Схема смешанного подключения блока автоматики и реле давления

При одновременном подключении блока управления и реле давления первым монтируют шкаф с автоматикой.

Требования безопасности, которые необходимо соблюдать при подключении исполнительного оборудования:

1. Перед установкой ящика нужно убедиться, что напряжение электросети и мощность двигателя соответствуют рекомендуемым ограничительным характеристикам ПЗУ (пускозащитное устройство).
2. При монтаже корпуса использовать предусмотренные изготовителем отверстия. Подсоединяя детали к блоку, будьте осторожны при работе с инструментом, чтобы не повредить расположенные внутри платы и датчики.
3. В процессе сборки электрических конструкций пользуйтесь схемами, размещенными на наклейках корпуса или в паспорте блока. Избегайте попадания в зону монтажа пластиковых или металлических предметов (стружка, изоляция, шайбы и пр.).
4. При необходимости подмены каких-либо деталей нужно использовать компоненты того же производителя и с теми же техническими характеристиками.

После визуального осмотра шкафа, проверки комплектности и правильности соединения узлов автоматики приступают к установке реле давления.

Схема подключение реле давления и блока автоматики.

Принцип действия и разновидности

Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.

При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.

При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

1. Предотвращает частые включения насоса.
2. Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 — 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Схемы установки и подключения

Автоматика первого поколения проста в монтаже. Требуется всего лишь присоединить реле давления, а поплавок устанавливают еще на стадии сборки погружного насоса. Перед установкой реле настраивают и монтируют на мембранный бак. Настройка заключается в закручивании или откручивании большой и маленькой пружин. Первая отвечает за рабочее давление, вторая за разницу между верхним и нижним уровнями.

Порядок действий:

1. Собирается вся система и монтируется бак.
2. Присоединяется реле.
3. Прибор включается в розетку.
4. Подкручивается верхняя пружина, затем нижняя.
5. Проводится проверка работы.

Если перечислить все части по порядку, начиная от всасывающей трубы, вся схема будет выглядеть следующим образом:

• обратный клапан против слива воды на входе во всасывающий шланг;
• всасывающая труба;
• насос;
• вилка для включения прибора в сеть;
• реле давления;
• гидроаккумулятор;
• защитное реле от работы вхолостую;
• обратный клапан;
• напорная труба;
• водоразборный кран.

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

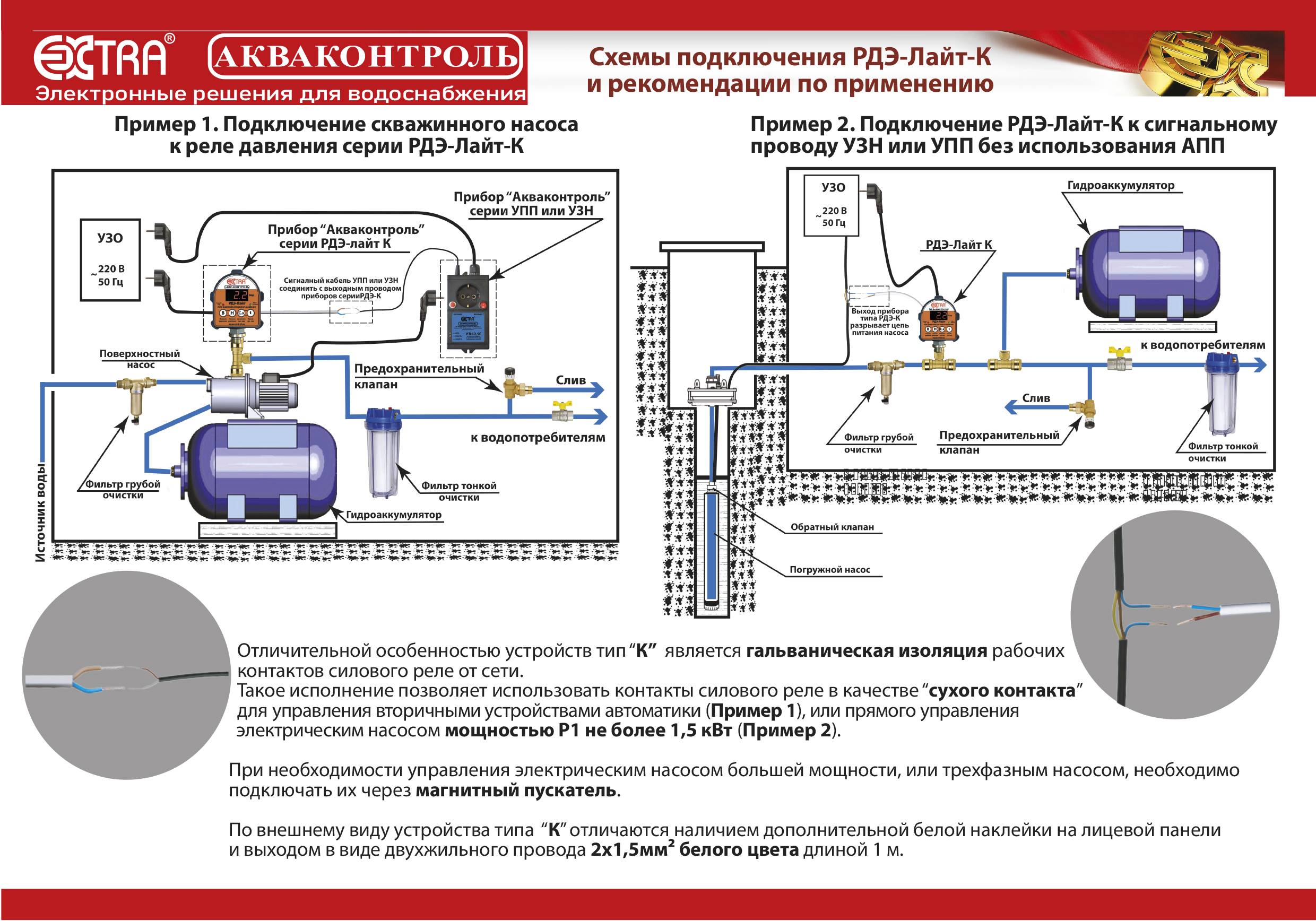

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

• обратный и сливной клапан (дренаж);
• запорная арматура;
• фильтрующие картриджи;
• всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса

Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Как подключить насосную станцию

Сам процесс подключения насосной станции к ёмкости, выглядит следующим образом:

а) Шаровые краны должны обеспечивать отсечение поступления воды в насосную станцию, как с емкости, так и с системы водоснабжения, на случай ремонта насосной станции;

б) После шарового крана, который установлен на входе насосной станции, обязательно должен стоять обратный клапан. Практически во всех современных моделях насосных станций, таких например, как Grundfos, уже стоят обратные клапаны;

в) С одной стороны шарового крана и обратного клапана, уплотняются резьбы МРН или МРВ, которые обеспечат переход трубопровода с металла на пластик.

После того, как все фитинги и соединения собраны, насосная станция проверяется на течь. Если всё нормально, то можно приступать к подключению автоматики насосной станции, для чего в неё заводится трёхжильный медный провод и подсоединяется к соответствующим клеммам внутри.

Важно, перед тем как запустить насосную станцию первый раз, обязательно нужно выгнать воздух с центробежного насоса. Для этого, достаточно заполнить насосную станцию водой

С этой целью на ней расположен специальный штуцер, болт или что-то другое для стравливания воздуха. Как только из отверстия пойдёт вода, можно завинчивать пробку назад и проверять, как работает насосная станция.

Источник

Особенности подключения автоматики к насосу

Правила установки любого устройства контроля и регулирования просты: подключение автоматики к скважинному насосу осуществляется строго по рекомендациям производителя. Блокираторы холостого хода, датчики измерения температуры устанавливаются на насосе до его погружения в колодец или скважину.

Поплавковые устройства размещаются в скважине или накопительном баке. Их подключение может производиться либо к соответствующему блоку распределения питания насоса, либо для прекращения подачи напряжения снаружи скважины. Аналогично работает реле давления. Оно управляет непосредственно подачей напряжения на насос, размещается на блоке гидроаккумулятора.

Единственное, что производится по одному сценарию — настройка реле давления, проточного или расположенного на баке компенсатора.

1. Собирается система или производится монтаж устройства проточного типа.
2. Проверяется состояние элементов конструкции согласно требованиям производителя.
3. Проводятся соответствующие коммутации и подключение к сети энергопитания.
4. Настраивается верхний граничный диапазон реагирования реле.
5. Устанавливается дельта срабатывания отдельным регулятором.
6. Подается вода в систему для контроля протечек.
7. Производится полный запуск насоса для проверки реагирования реле.
8. При необходимости, изменяются установленные параметры регулировки.

Для настройки реле предусматриваются гайки, небольшие поворотные блоки или головки под отвертку, ключ. В зависимости от производителя и модели устройства может меняться механика: устанавливаться верхний предел и дельта давления или же регулироваться обе границы диапазона срабатывания. Все подробные данные об используемом способе настройки можно найти в документации к оборудованию.

Преимущества и недостатки использования автоматики

Установка блоков контроля избавляет потребителей от ручного управления системой. Использование автоматических устройств имеет несколько преимуществ:

• Осуществляется полный контроль над функционированием сети водоснабжения.
• В компактном электронном блоке производители собирают все узлы автоматики.
• Использование регулятора увеличивает срок эксплуатации помпы.
• Поддержание постоянного напора обеспечивает комфортное пользование сантехническими приборами.

Для удобства потребителей блоки оснащены цифровыми дисплеями для слежения за параметрами. В случае сбоя они перезапускаются самостоятельно.

Недостатки автоматики:

• Функционирование электронных приборов зависит от напряжения в электрической цепи.
• Блоки управления отличаются высокой стоимостью.
• Системы контроля не подходят для вибрационных насосов.
• Заводские настройки приборов не всегда подходят для конкретной сети, выполнить регулировку может только специалист.

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

Принцип работы

Для оптимальной работы, подбирайте нужное оборудования. Для этого узнайте по каким принципам работает сам агрегат? Глубинный насос для скважин должен обеспечивать такой напор воды, которого хватает на нужды дачника или людей, живущих постоянно в коттедже. Требуется информация о лимите источника, чтобы насос постоянно не превышал его.

Говорят, что оборудование глубинное, но чаще всего модель погружают не более, чем на 20 м. в скважину. Этот уровень оптимален по статическому и динамическому движению водных потоков. Изоляция трубопроводов и оборудования влияет на стоимость устройства и чем глубже, тем установка дороже.

Видео описание

В этом видео показано, как правильно настраивать реле давления:

Следует устанавливать автоматику только в том случае, если в ней есть необходимость. Например, для автономной системы отопления. Для полива участка в летние сезоны автоматика не нужна. Для этого хватит простого насоса. Насос, который имеет производительность выше, чем дебит скважины (отдача) будет подавать воду рывками, что может привести к поломке.

Блок управления автоматикой следует размещать в сухом месте, чтобы не окислились контакты внутри системы и не произошло замыкание. Также место должно быть легкодоступным которому, так как в случае выхода из строя или при смене настроек будет неудобно подходить к блоку, если он загорожен.

Следует проводить периодическое обслуживание блока автоматики (настройку, проверку на работоспособность, замену деталей). Это требуется потому, что при неправильной работе и не своевременном включении мотора в насосе выгорают контакты, и он перестаёт работать.

Сервисное обслуживание блока автоматикиИсточник mhs-perm.ru

Установку электронной автоматики следует проводить только при наличии опыта. Если его нет, то лучше обратиться к специалистам, так как неправильно смонтированная система быстро выйдет из строя или вообще не начнёт работать.

Если используется наружный насос, который соединён со скважиной, то для него следует установить бак-накопитель (если такого нет) и регулятор давления. Существуют наружные насосы, которые идут в комплекте с этими модулями или изначально соединены с его корпусом. Также следует поставить реле потока жидкости в виде электролитических датчиков. Это предотвратит попадания воздуха в мотор.

Дорогие системы лучше всего ставить в том случае, если требуется частое использование воды в разных объёмах, так как они смогут регулировать её поток.

Блок управления автоматикой скважиныИсточник aspekt-ekb.ru
