Подключение к сети
Как говорилось выше, существуют три варианта подключения к сети: скрытый, открытый и через распределительную коробку. При каждом варианте будут свои правила и инструкции:
Через распределительную коробку.
Вилка и розетка не нужны. Обязательно надо рассчитать общую мощность приборов и нагрузку на сеть. Данный метод используется редко, поскольку он малоэффективен и связан с рисками перегрузок сети.
Используется во время ремонта. Необходимо проштробить стены и сделать специальные отверстия в них. Туда укладываются провода. Один конец отводится к коробке, а другой – к розетке. В конце все отверстия заделываются так, чтобы их не было видно. Выполняется чистовая отделка. Электророзетку монтируют в непосредственной близости от аппаратуры. Скрытый метод отличается надежностью и безопасностью. Минус в том, что его можно организовать только на этапе ремонтных работ.
Организуется в отремонтированном помещении. Кабель прокладывается по стене, вдоль плинтуса. Провода прячут в короб, который декорируют или маскируют.
Во всех перечисленных вариантах главное – ответственный и внимательный подход к работе. Только в таком случае розетка будет установлена правильно, а сплит-системы заработают исправно.
Таким образом, исправность работы кондиционеров напрямую зависит от выбора розетки и качества ее установки. Следует тщательно рассчитать мощность оборудования. Если к розетке подключаются кроме кондиционера другие приборы, необходимо сопоставить полученный результат расчетов с параметрами розетки. Только тогда подключенное оборудование прослужит долго, а его работа не вызовет перегрузки электросети.
Розетка для кондиционера
Сегодня поговорим о том, нужна ли розетка для кондиционера, и как он подключается к электросети.
Подключение сплит-системы к розетке
Чаще всего, когда приобретается небольшой кондиционер для квартиры или дома с завершенным ремонтом, то используется розетка ближайшая к нему. В этом случае нет смысла удлинять и куда-то далеко вести провод. Это выглядит так, что из внутреннего блока наращивается кабель до точки подключения (обычно где-то внизу), на него устанавливается вилка. Иногда пользователи устанавливают розетку непосредственно вблизи внутреннего блока, что тоже выглядит не всегда хорошо.
Важно учитывать: если вы не знаете к какому блоку будет подключаться электропитание, то во время укладки «трассы» необходимо оставить дополнительный кабель между блоками
Какие требования предъявляются к розетке для сплит-системы
- не следует к одной точке с кондиционером подключать другие энергоемкие устройства;
- желательно чтобы было заземление;
- провода для розетки должны соответствовать нагрузке, (надежнее медный провод);
- провода должны быть защищены автоматом.
Почему маломощные кондиционеры можно включать в розетку, а большие нельзя
Более мощные кондиционеры больше потребляют электроэнергии, а соответственно создают большую нагрузку на проводку. «Семерки», «девятки», «двенадцатые» потребляю от 0,5 до 1,4 кВт электроэнергии. Такую нагрузку выдержит даже старая советская проводка. А вот устройства «восемнадцатые» и мощнее требуют больше «киловатт». В таком случае для них необходимо обеспечить более надежное подключение через щитовую.
Монтаж розетки для кондиционера
Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу розетки для кондиционера. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.
Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.
Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.
Порядок установки
Порядок установки розетки для кондиционера содержит следующее:
- Сделайте штробы и отверстие.
- Установите проводку.

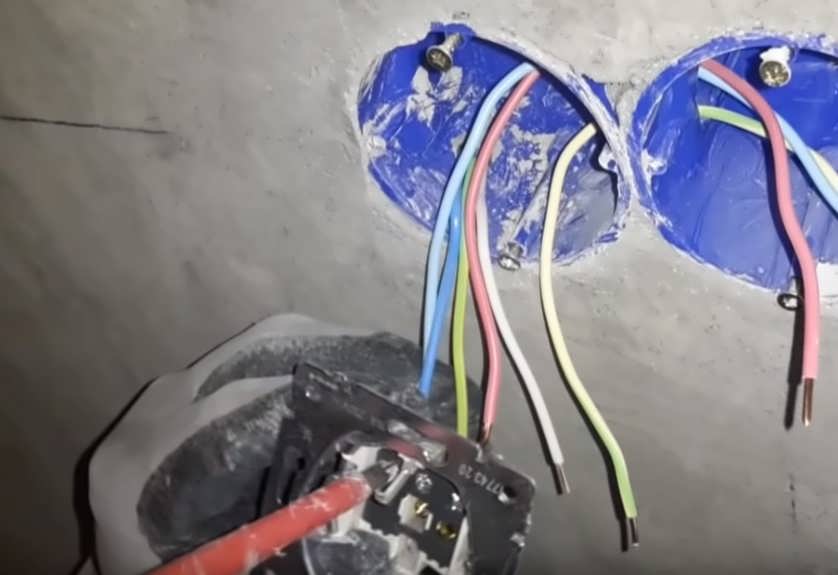

- Зачистите концы проводов на 0,5-1 см.
- Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
- Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
- Проверьте надежность соединения.
- Установите корпус в стену, закрепить.
Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.
С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.
Уставновка розетки для кондиционера своими руками
Решившись устанавливать розетку для кондиционера своими руками, перед подключением в сеть нужно соединить внутренний и внешний блок сплит-системы. Для этого выполняются действия в указанном порядке:
- Снять наружную панель.
- Демонтировать кабельный фиксатор.
- В отверстие, расположенное на задней поверхности охладителя, установить кабель.
- Зачистить и затянуть в клеммах концы кабельного провода.
- С помощью фиксатора прикрепить провод.
- Установить декоративную крышку.
Когда приходится прокладывать для кондиционера отдельную линию, нужно помнить о нескольких важных рекомендациях:
- между соседними проводами расстояние не менее 3 мм;
- укладывать провод можно в вертикальной или горизонтальной плоскости;
- соединения проводятся с помощью болтов или клемм.
Подключение к сети
Как говорилось выше, существуют три варианта подключения к сети: скрытый, открытый и через распределительную коробку. При каждом варианте будут свои правила и инструкции:
Через распределительную коробку.
Вилка и розетка не нужны. Обязательно надо рассчитать общую мощность приборов и нагрузку на сеть. Данный метод используется редко, поскольку он малоэффективен и связан с рисками перегрузок сети.
Используется во время ремонта. Необходимо проштробить стены и сделать специальные отверстия в них. Туда укладываются провода. Один конец отводится к коробке, а другой – к розетке. В конце все отверстия заделываются так, чтобы их не было видно. Выполняется чистовая отделка. Электророзетку монтируют в непосредственной близости от аппаратуры. Скрытый метод отличается надежностью и безопасностью. Минус в том, что его можно организовать только на этапе ремонтных работ.
Организуется в отремонтированном помещении. Кабель прокладывается по стене, вдоль плинтуса. Провода прячут в короб, который декорируют или маскируют.
Во всех перечисленных вариантах главное – ответственный и внимательный подход к работе. Только в таком случае розетка будет установлена правильно, а сплит-системы заработают исправно.
Таким образом, исправность работы кондиционеров напрямую зависит от выбора розетки и качества ее установки. Следует тщательно рассчитать мощность оборудования. Если к розетке подключаются кроме кондиционера другие приборы, необходимо сопоставить полученный результат расчетов с параметрами розетки. Только тогда подключенное оборудование прослужит долго, а его работа не вызовет перегрузки электросети.
Прихожая
Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.
Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.
На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.
Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.
Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.
В современных условиях она должна быть в каждой квартире.
Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.
Естественно, в прихожей должен располагаться сам электрощиток.
В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.
Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:
для подключения фена и других женских приборов по наведению красоты
А также отдельный выключатель:
он отвечает за подсветку этой самой макияжной зоны
В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.
Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.
То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.
Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.
А еще сюда же подключается ультрафиолетовая сушилка для обуви.
Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.
С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:
место под электрощиток
место под серверную
кабель питание 220В и витая пара под домофон
2 проходных выключателя
1 простой выключатель
5 розеток
Выбор рабочей температуры
Холодильник после подключения к электросети не стоит сразу заполнять продуктами. Лучше дать ему время приспособиться к температурному режиму. Обычно рабочий цикл холодильника состоит из 10 минут работы и 20-30 минут отдыха. Чтобы холодильник мог начать нормальную работу, должно пройти, как минимум, три цикла с первого включения. Некоторым моделям для вхождения в рабочий режим может понадобиться до трех дней.
В зависимости от модели режим охлаждения может быть разным. Рекомендуется сначала установить температуру внутри холодильника +5 градусов и проконтролировать состояние продуктов. Если обнаружится, что они быстро портятся, то температуру следует уменьшить.
При настройке оптимального режима в морозильной камере следует учитывать, что температура в ней не должна быть выше нуля. Для длительного хранения продуктов современные производители рекомендуют температуру не ниже -30 градусов, но на практике обычно бывает достаточно и -20. Тем более, что размножение микробов прекращается уже при -18 градусах.
Регулировка температуры внутри холодильника может осуществляться при помощи механического терморегулятора. В этом случае то температура настраивается путем поворота ручки регулятора от 1 до 7 или же по рисунку шкалы до о или «colder». «1» на шкале соответствует самой высокой рабочей температуре, а «7» или «max» – самой низкой.
Современные холодильники зачастую оснащаются электронным способом установки температуры. Для этого на двери агрегата имеется панель управления. Необходимый температурный режим выбирается простым нажатием кнопок. На самых продвинутых моделях устанавливаются сенсорные панели управления.
В холодильниках с электронным управлением вместо терморегуляторов используются специальные датчики – термисторы. Они устанавливаются на испарителе, в холодильной и морозильной камерах и даже на ледогенераторе, если такая опция присутствует. Показания датчиков поступают на электронную плату управления и после обработки служат сигналом для включения или выключения компрессора. Электронный способ управления обеспечивает более тонкую и точную настройку режимов работы холодильника.
Розетка для кондиционера
Сегодня поговорим о том, нужна ли розетка для кондиционера, и как он подключается к электросети.
Большинство бытовых кондиционеров составляют настенные сплит-системы, которые работают от электросети. Для того чтобы была возможность его «обесточить», необходимо осуществлять его подключение через розетку или автоматический выключатель. Если устройство неинверторного типа и холодопроизводительность его до 4 кВт («семерка», «девятка», «двенадцатый»), то его можно подключать в розетку. По сути можно подключать через нее и инверторные кондиционеры до 4 кВт, но при этом желательно соблюдать фазировку.
Подключение сплит-системы к розетке
Чаще всего, когда приобретается небольшой кондиционер для квартиры или дома с завершенным ремонтом, то используется розетка ближайшая к нему. В этом случае нет смысла удлинять и куда-то далеко вести провод.
Это выглядит так, что из внутреннего блока наращивается кабель до точки подключения (обычно где-то внизу), на него устанавливается вилка.
Иногда пользователи устанавливают розетку непосредственно вблизи внутреннего блока, что тоже выглядит не всегда хорошо.
Но если ведется ремонт в помещении, и вам нужно предусмотреть точку питания для кондиционера, то рекомендуем отказаться от всяких вилок-розеток, а провести отдельную линию из электрощита вне зависимости от мощности устройства. При этом установить на него отдельный автомат. В этом случае у вас не будет расположено лишних проводов и вилок на стенах, а питающий кабель будет надежно защищен. Для того чтобы определить место подводки кабеля для будущего кондиционера, лучше обратиться к мастерам или посмотреть рекомендации по подведению кабеля питания. Там же вы найдете габариты внутреннего блока, которые также пригодятся, если вы захотите всё же установить розетку вблизи блока.
Важно учитывать: если вы не знаете к какому блоку будет подключаться электропитание, то во время укладки «трассы» необходимо оставить дополнительный кабель между блоками
Какие требования предъявляются к розетке для сплит-системы
- не следует к одной точке с кондиционером подключать другие энергоемкие устройства;
- желательно чтобы было заземление;
- провода для розетки должны соответствовать нагрузке, (надежнее медный провод);
- провода должны быть защищены автоматом.
Почему маломощные кондиционеры можно включать в розетку, а большие нельзя
Более мощные кондиционеры больше потребляют электроэнергии, а соответственно создают большую нагрузку на проводку. «Семерки», «девятки», «двенадцатые» потребляю от 0,5 до 1,4 кВт электроэнергии.
Такую нагрузку выдержит даже старая советская проводка. А вот устройства «восемнадцатые» и мощнее требуют больше «киловатт». В таком случае для них необходимо обеспечить более надежное подключение через щитовую.
Выбираем правильное место и проводим монтаж розетки под кондиционер
Главная › Кондиционирование ›
Для лучшего места размещения и удобства пользования, место для розетки под кондиционер необходимо предусмотреть еще на стадии ремонтных работ. Когда ремонт будет закончен, могут возникнуть трудности с отдельной точкой питания.
Чтобы работа кондиционера была долгой, подключение проводят в соответствии с техническими нормами. Монтаж электросети начинается с учета максимальной одновременной нагрузки на сеть.
Это значение можно найти в прилагаемых документах
Внимание нужно обращать на максимум, который может производить охладитель в рабочем режиме
Правила и требования
Обычно она находится в рамках 0,8 – 1,8 кВт., смотря какая площадь подлежит охлаждению. 16 — амперная штепсельная розетка – подойдет идеально, но только для небольших помещений.
Лучшим вариантом для холодильной машины будет монтаж отдельной точки питания. Обязательно нужно провести заземление.
Предпочтительно выбрать провода с медью
Обратить внимание чтобы они могли выдержать максимальную нагрузку, которая может поступить одновременно, и были под защитой автомата
Вы в праве разместить точку электроснабжения в другом месте, но должны при этом учитывать куда будет прятаться провод. В большинстве случаев, длина провода составляет меньше 1 метра.
Советы по расположению розетки
Основные советы по размещению и монтажу точки электросети для кондиционера:
- высота размещения – 0,15 – 0,3 метра ниже потолка;
- расстояние до ближней стены – больше 0,2 метра;
- расстояние от пола – больше 0,1 метра.
Возле розетки нельзя размещать мебель или другие электрические приборы, доступ к ней всегда должен быть открыт.
Существует несколько методов монтажа сплит-системы к сети:
- В первом методе кондиционер подключается с помощью распределителя. Этот метод не предусматривает использование гнезда и вилки. Он возможен, если проводка выдержит всю нагрузку, которая будет исходить от приборов в комнате. Во время подключения необходимо хорошо проверить контакты. В роботе можно использовать клеммники. Данный способ используют не часто, обычно прибегают к традиционному с вилкой и шнуром.
- Скрытый метод. Он подходит, если в помещении ведутся капитальные ремонтные роботы. В стене с помощью перфоратора пробивают штробу, а в них улаживается кабель, тот в свою очередь соединяется с розеткой кондиционера. В итоге мы получаем красивую, а главное безопасную линию электропитания.
- Внешний метод. Он используется, когда система подключается после ремонта. Кабель тянется по периметру комнаты от распределителя до розетки. Прикрыть кабель можно декоративной накладкой. Для такого метода существуют гнезда накладного типа.
- Возможно ни один метод Вам не подходит, тогда можно подключить через шлейф к установленной ранее розетке, питающей маломощную технику. Ставим гнездо в месте возле охладителя, и тянем шлейф к точке электропитания. Сеть должна выдерживать максимальную одновременную нагрузку. Иначе существует опасность, что провода сгорят.
Не важно, какое количество розеток расположено в комнате. Также не важно их местоположение
Итоги и выводы
Главное, чтобы сеть выдержала максимальную нагрузку, исходящую от приборов. Лучшим вариантом будет отдельная линия и отдельная розетка для сплит-системы.
Помните о заземлении и подключении розетки через защитный автомат отключения. Специалисты рекомендуют использовать евророзетки, они выдерживают высокую мощность приборов.
По завершению монтажа электрического узла нужно провести первое подключение системы.
Для сохранения гарантии, подключение должен проводить мастер.
Выбираем правильное место и проводим монтаж розетки под кондиционер Ссылка на основную публикацию
Правила размещение выключателей
Советские стандарты расположения электрической фурнитуры предусматривают установку розеток от поверхности пола на 90 см, выключатели монтируют на высоте 1,5-1,6 м от покрытия. Эти правила остаются действительными и сейчас, т. к. имеют свои преимущества:
- маленький ребенок не получает доступа к электрическому разъему по причине нахождения прибора на большой для него высоте;
- розетки удобны для подключения оборудования, требующего частого включения в сеть;
- разъемы находятся в области поля зрения, взрослые не наклоняются для подсоединения вилки.
Западные нормы, которых придерживаются застройщики, определяют высоту над уровнем пола 30 см для розеток, выключатели по евростандарту предусматривают на 90 см (на уровне опущенной кисти). В этом случае разъемы скрыты за мебелью. При входе в помещение не нужно поднимать руку для включения освещения, что также удобно.
Приборы выпускаются для трехфазной и однофазной сети, имеют разные защитные степени, не допускают случайного проникновения и попадания влаги. Распространенными являются удлинители переносного типа с отдельно присоединенными розетками, одинарного или многократного подсоединения вилок. Стеновые приборы в конструкции имеют плоскую пружину в форме мало упругой полоски металла для соединения. В некоторых предусмотрены винтовые пружины, работающие через пластину прижима и отодвигающие вилочный штырь к контакту.
Watch this video on YouTube
При покупке приборов и выборе места расположения выключателей учитывают, что керамические корпуса и внутренние детали работают дольше. Такие коммутаторы обладают меньшей степенью пожарной опасности. По конструкции выключатели и розетки бывают скрытого и открытого типа, и отличаются внешним видом и строением корпуса.
Подключение кондиционера (сплит-системы)
Подписка на рассылку
Нам всем хочется сделать свое жилье максимально комфортным. Одним из показателей комфорта является температурный режим. Сохранить желаемую температуру воздуха в доме нам поможет кондиционер.
Схема подключения кондиционера интересует многих, так как они часто устанавливаются в домах и квартирах, а также в офисах, торговых и развлекательных комплексах и других учреждениях. Поэтому сегодня мы посвящаем нашу статью такой теме, как подключение кондиционера своими руками. В ней мы расскажем, как подключить кондиционер от розетки, а также рассмотрим подключение сплит-системы напрямую.
Как всегда, напоминаем о том, что работы, связанные с электромонтажом, следует проводить только с соблюдением правил техники безопасности. Также необходимо отметить, что подключение кондиционера к электросети необходимо производить в соответствии со схемой подключения (она имеется в паспорте электроприбора).
Как подключить кондиционер от розетки

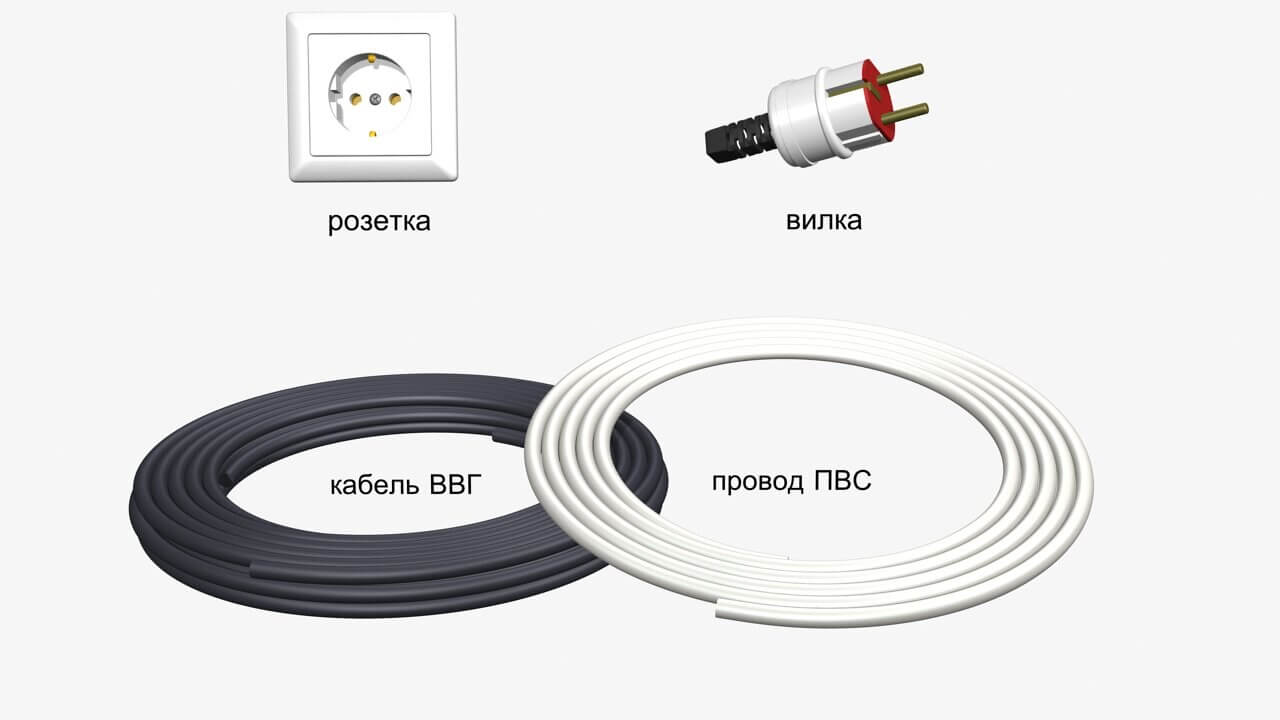

нам понадобятся:
• силовой кабель с 3-мя медными жилами сечением 2,5 мм² (например, кабель ВВГ 3х2,5 производства ООО «Кабель-Арсенал»). Изделие данного завода имеет следующую цветовую маркировку жил: белый, синий, желто-зеленый (ж/з); • розетка типа SCHUKO с контактом заземления; • трехжильный провод ПВС сечением 1,5 мм² и вилка (если в комплекте с кондиционером не поставляется соединительный провод). Для этих целей подойдет провод ООО «Кабель-арсенал» — ПВС 3х1,5-0,38 с такой цветовой маркировкой жил: коричневый, синий и желто-зеленый (ж/з); • автоматический выключатель (если предварительно не был установлен в квартирном щитке).

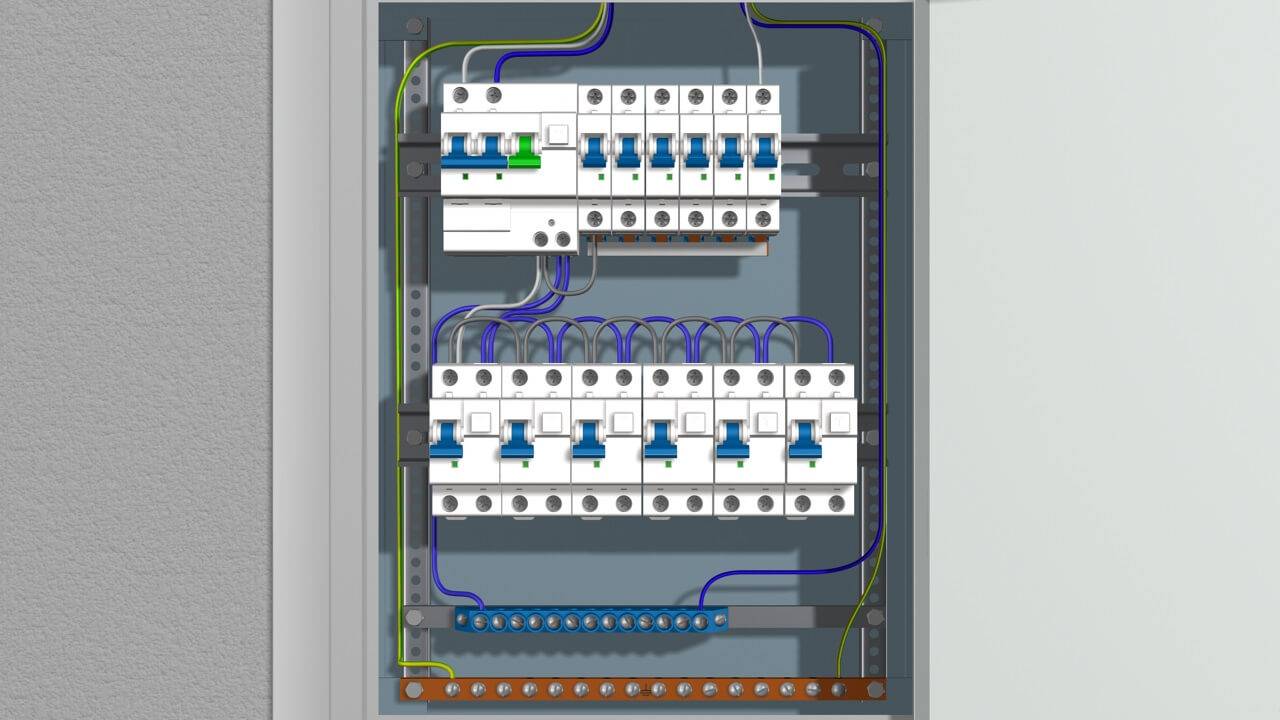

В заранее подготовленной штробе от щитка до монтажной коробки прокладываем кабель ВВГ так, чтобы конец кабеля в ней имел запас длины для повторного соединения.
Обращаем внимание, что установку розетки рекомендуется выполнять на удобной для эксплуатации высоте. подключение в следующей последовательности:
подключение в следующей последовательности:
• жила с изоляцией белого цвета — свободная клемма автомата; • синяя жила – свободная клемма нулевой шины; • жила ж/з цвета — любая клемма шины заземления.
После прокладки кабелей выполняем отделочные работы и приступаем к монтажу электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:
• жилы белого и синего цветов — крайнее клеммы розетки; • жила ж/з цвета – центральная клемма с маркировкой «РЕ» или .
подключаем:

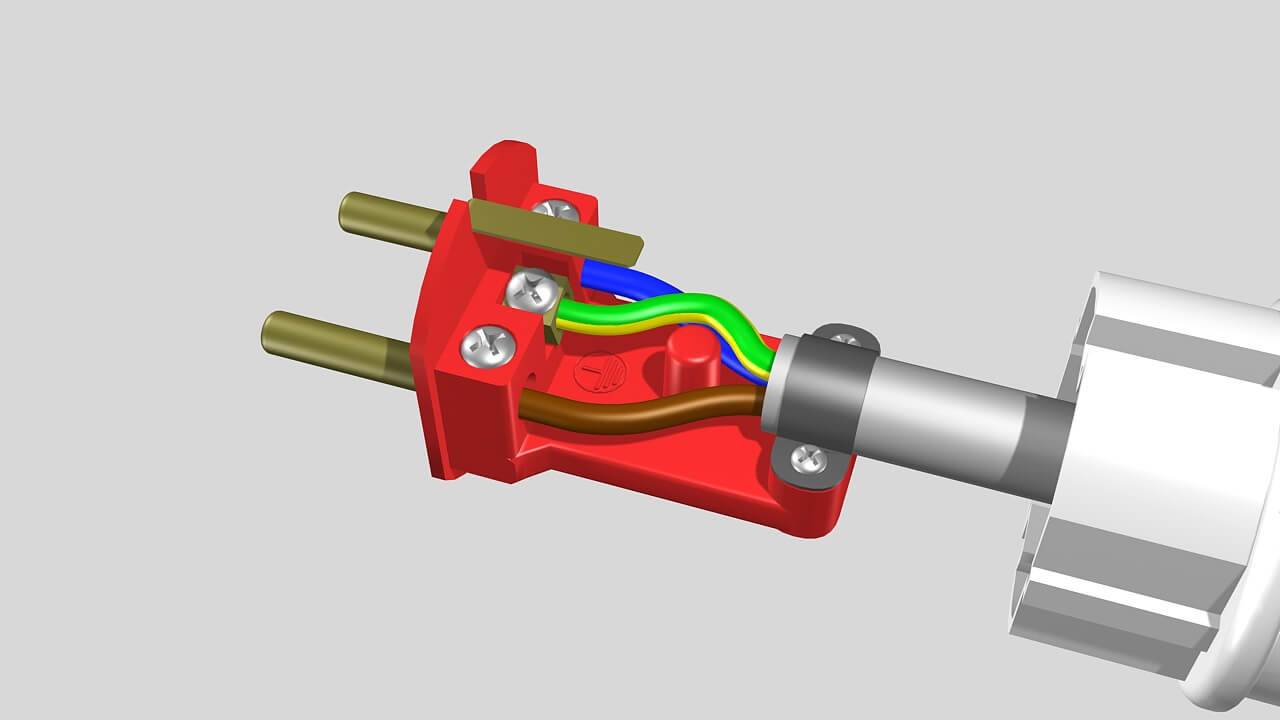

• жилы с изоляцией коричневого и синего цветов – к крайним болтовым соединениям вилки; • жилу желто-зеленого цвета – к центральному болтовому соединению вилки с маркировкой .
После выполнения подключения провод фиксируем специальной скобой и собираем вилку.
Расключив вилку, приступаем к подключению кондиционера. Для начала необходимо снять (поднять) панель, открутить винты, придерживающие крышку клеммной коробки кондиционера, и вынуть ее. Через специальное отверстие пропускаем второй конец провода, зачищаем его, оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:
• жилу с изоляцией коричневого цвета – к клемме «L»; • жилу синего цвета – к клемме «N»; • желто-зеленую жилу – к клемме со знаком или маркировкой «PE».
Далее закрываем крышку, фиксируем ее с помощью винтов и закрываем панель. После проведения работ по установке наружного и внутреннего блоков кондиционера подключаем его к розетке.
Прямое подключение кондиционера
Теперь рассмотрим, как подключить кондиционер к электросети напрямую. Для подключения кондиционера данным способом необходимо использовать такой же кабель, как и в предыдущем варианте подключения.
Прокладываем его в заранее подготовленной штробе к предполагаемому месту монтажа внутреннего блока кондиционера. При этом конец кабеля должен иметь запас длины для повторного соединения. После прокладки и фиксации кабеля производим в щитке его подключение аналогично предыдущему варианту.
подключаем к специальному клеммному блоку:
• жилу с изоляцией белого цвета – клемма «L»; • жила синего цвета – клемма «N»; • желто-зеленую жила – клемма со знаком или маркировкой «PE».
Закрываем крышку, прикручиваем винты, после чего закрываем панель.
Итак, мы выполнили подключение кондиционера к электросети. Вы также можете посмотреть наше видео, в котором подробно показано, как подключить кондиционер своими руками.
Выводы
Не имеет значения, сколько гнезд в помещении и где они располагаются. Главное, чтобы они могли выдержать номинальное напряжение приборов, подключаемых в сеть. Для кондиционера нужно сделать отдельную линию. Если это не представляется возможным, то следует учесть возможности общей сети. Не забывайте о том, что шнур от внутреннего модуля кондиционера редко доходит до 1 м в длину, поэтому при расположении розеток ориентируйтесь на эту цифру.
Монтируя новое гнездо под сплит-систему, соорудите заземление. Розетка должна подсоединяться только через автомат защитного отключения. Мастера советуют отдавать предпочтение евророзеткам. Они предназначены для приборов с высокой мощностью. После монтажа электрического узла необходимо вызвать специалиста, который проводил монтаж сплит-системы, и попросить его провести пробное подключение. Только так вам удастся сохранить гарантию на прибор.
