Поплавок для унитаза — как отрегулировать и поменять в бачке

Распространённые проблемы неправильного наполнения бачка

Если налицо один из вышеперечисленных случаев, то можно снимать крышку унитаза и выявлять проблему.

Они могут быть следующими:

Низкий уровень воды. Причина – раннее запирание клапана. Чтобы устранить надо настроить запирание.
Вода стекает в перелив. Это может быть из-за неправильной начальной регулировки или последующей разрегулировки. Решается регулировкой поплавка. Вторая причина – изношенность прокладки. Решается заменой.
Наличие мусора и отложений. Решается удалением.
Поломка деталей и частей из пластика. Чаще всего решается только заменой.
Нарушение герметичности поплавка. Решается герметизацией.
Отклонение стандартной плоскости перемещения поплавка. Решается выравниванием клапана.
Заниженное положение верхнего края трубы. Для решения надо установить перелив на 3-4 см ниже.

После решения этой проблемы можно переходить к регулировке.

Что собой представляет?

Для выполнения своего предназначения, это устройство оснащено специальным клапаном с мембраной.

Данная деталь – это один из основных элементов системы подачи воды в сливной бачок. Основная ее цель – регулировка необходимого количества подачи воды и предотвращение ее переливания.

Этот элемент можно назвать определяющим в системе нормального водоснабжения унитаза. Ведь чаще всего, если возникает ситуация, что вода почему-то перестает поступать в сливной бачок, проблема заключается именно в состоянии клапана.

Раньше, унитазы оснащались поплавком шарообразной формы. Но время показало, что такая конструкция несовершенна, приспособление достаточно быстро наполнялось водой и выходило из строя.

Поэтому, на современных моделях сантехнических устройств, поплавочная деталь выполнена в форме стакана. Такая конструкция делает ее устойчивой к воздействию воды и продлевает срок службы.

Для выполнения своего предназначения поплавок находится в неразрывной связи со следующими механизмами:

рычаг либо пластиковое колесо;
поршень;
мембранный клапан;

1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

контроль за работой главной помпы;
контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
датчик уровня;
датчик перелива.

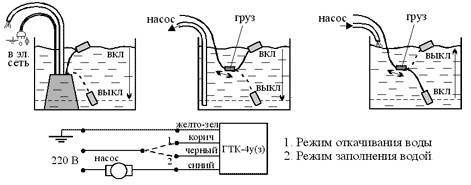

Схема работы поплавкового выключателя

1.1 Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Дренажные насосы с поплавковым выключателем

1.2 Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

плавающий корпус из пластика;
электрический переключатель;
рычаг для контактов переключателя;
стальной шарик;
три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

Поплавок изменяет своё положение, потому что внутри находится воздух. Соответственно, когда он под водой, то стремиться всплыть. Когда же воды остаётся мало, он опускается. Для регулировки используют специальный груз.

Установка погружного насоса с поплавком в колодец

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

степень защиты от проникновения IP – 68;
напряжение сети 220 вольт плюс-минус 10 процентов;
диапазон рабочей температуры от 0 до +60 °C ;
8 ампер – максимально коммутируемый ток для реактивной нагрузки;
10 ампер – активная нагрузка.

Как выбрать поплавковый клапан?

Если поплавковый клапан выбран не правильно, то чинить его бесполезно: через несколько дней вода из бочка снова начнёт протекать. Чем руководствоваться при выборе механизма? Нужно знать показатели давления в водопроводе. В зависимости от них и подбирается эта деталь. Выделяют четыре вида поплавковых клапанов:

для слабого напора воды;
для среднего напора воды;
для сильного напора воды;
стабилизирующий клапан.

Последний специалисты рекомендуют владельцам тех домов и квартир, которые расположены в районах с непостоянным давлением в водопроводе.

Чтобы не приходилось часто ремонтировать механизмы или вообще менять их, нужно принимать профилактические меры. Достаточно несколько раз в году проводить осмотр на предмет наличия повреждений. Так вы не только себя, но и соседей от незапланированных трат и ремонта спасёте.

Виды поплавковых устройств

Вид поплавка в бачке компакт-унитаза зависит от конструкции арматуры: в устройствах старого образца присутствуют плавающие на поверхности воды пластиковые шары или цилиндры, в новых модификациях это подвижные элементы, скользящие по вертикали и напоминающие стакан.

Шарообразный поплавок называют еще «коромыслом». Действительно, толстая поволока, на которой крепится шар, по форме напоминает ставший раритетным предмет обихода.

Принцип действия примитивного, по сути, поплавка достаточно прост: при смыве он опускается на дно бачка и посредством штока (той самой проволоки) открывает впускной клапан.

Вода поступает, наполняет резервуар, и поплавок поднимается вверх. В определенный момент он достигает необходимой отметки (регулировку объема жидкости можно выполнить вручную) и блокирует поступление воды. Входной клапан закрывается до того момента, пока снова не произойдет смыв, и поплавок упадет на дно.

Современный вид поплавкового устройства отдаленно напоминает шарообразную модель. Это пластиковая деталь, закрепленная на вертикальном штоке, которая, подобно лифту, движется вверх-вниз и также отвечает за своевременную блокировку впускного клапана.

Преимущество усовершенствованной модели в более точной настройке уровня поступающей в бачок воды. Шток, по которому движется поплавок, похож на линейку с делениями, где для удобства регулировки сделаны насечки.

Считается, что конструкции с шарообразным поплавком более шумные. На самом деле уровень шума зависит не от типа поплавкового механизма, а от способа подачи воды.

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Исправление ситуации своими руками

Нормализовать расход воды и устранить течь можно путем регулировки положения поплавка в сливном бачке:Чтобы понизить расход воды, следует разместить поплавок пониже. Контакт с жидкостью в бачке начнет происходить раньше, поплавок будет всплывать, перекрывать клапан и подачу «лишней» воды.Если из бачка в унитаз непрерывно поступает вода, то вероятно груша (герметизирующая прокладка) неплотно перекрывает слив. Если после нажатия на мембрану протечка прекращается, то наше предположение верно и нужно просто увеличить вес (можно повесить любой груз).Также можно немного поднять поплавок. Жидкости будет поступать больше и ее объема хватит для надежной герметизации прокладкой отверстия слива.

Меняем положение поплавка

1. Тяга (спица) поплавка — это металлический стержень небольших размеров, который удерживает поплавок.

При таком подходе необходимо следить, чтобы уровень воды в бачке не доходил до его боковых отверстий 3-4 см. Если отверстий нет, тогда надо ориентироваться на сливной механизм — он должен быть немного скрыт водой.2. Тяга может быть выполнена из пластика. В таком случае ничего изгибать не нужно. Достаточно переместить поплавок по специальной направляющей трещотке:3. Сейчас все чаще производители размещают поплавок вертикально. Сути это не меняет и принцип остается прежним. Если ваш поплавок расположен так, то он легко может быть перемещен вверх-вниз по штоку и трещотке:

Чистим запирающий клапан

Если после всех манипуляций вода продолжает течь, то необходимо разобрать запирающий клапан и прочистить его.

Мембрана и водопроводящие отверстия могут забиться грязью. Для устранения этой неполадки снимается защитный колпачок, вынимается мембрана. Затем хорошо промываются внутренние протоки, и мембрана устанавливается на место, закрываемая колпачком.Главное в процессе — ничего не поломать и не потерять. Если это все же произошло, то читаем следующий пункт.

Меняем клапан

Здесь основная проблема не в самой замене, а в наличии нужного механизма. Перекрываем воду, демонтируем неисправный или поломанный клапан, берем его с собой и радостно демонстрируем продавцу в магазине сантехники.После самостоятельного устранения поломки, каждый хозяин получает новый навык, который обязательно пригодиться в дальнейшем.Дополнительная информация есть в нашей статье — таблицы размеров унитаза и его устройство.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Ремонт бачка унитаза

Если вода протекает, еще не достигнув перелива, значит проблема в болте. Для решения данной проблемы необходимо сделать следующее:

1. Проверить течет ли вода только до уровня перелива.

2. Перекрыть подачу воды и спустить сливной бачок.

3. Демонтировать шланг, который подает воду в бачок с системы водоснабжения.

Демонтаж шланга водоснабжения бачка унитаза

4

Далее необходимо открутить болты, держащие полку на унитазе, и обратить внимание на арматуру, осмотреть ее для того, чтобы понять, в каком она состоянии. Если в рабочем, то следует просто заменить пару болтов, либо приобрести новый набор арматуры. Процесс откручивания болтов унитаза

Процесс откручивания болтов унитаза

5. Дальше необходимо снять полку с унитаза, слить оставшуюся на дне бачка воду и поставить бачок на ровную поверхность.

6. После следует собрать бачок, используя новые, желательно, латунные болты и повторить выше перечисленные действия в обратном направлении.
