Основные производители
На отечественном рынке в широком ассортименте представлена продукция российских, турецких, австрийских, китайских и немецких компаний. У каждого производителя своя технология изготовления, поэтому и поставляемая арматура обладает разными прочностными характеристиками.
Первыми в этом списке находятся немецкие и австрийские предприятия — так ведущим является немецкий завод aquatherm GmbH — официальным представителем в России которого является «Группа Компаний Агпайп» (agpipe.ru), осуществляющий полный цикл производства (от сырья до конечного продукта). Трубопроводные системы изготавливаются соответственно европейскому стандарту ISO 50001 и проходит жесткую систему сертификации.
Следующими идут чешские фирмы. Сырьем для производства продукции служит полипропиленовый сополимер, обладающий высокими прочностными и гигиеническими свойствами.
Турецкие компании получили распространение благодаря доступной цене и тройной проверке качества своей продукции.
Замыкают рейтинг поставщиков полимерных труб производители из России, Украины, Белоруссии и Китая.
О технических характеристиках
У фитингов-уголков обычно имеется небольшой уклон, 900 и 66, 45 и 33 градуса. Если надо соединить несколько полипропиленовых заготовок вместе, то используют метод пайки.
Трубы из полипропилена выпускаются в разных цветах – чёрном и зелёном, белом, сером. Эти изделия, кроме цвета, друг от друга почти не отличаются.
Диаметра в 16-100 миллиметров хватает, если водопровод монтируется в многоквартирном доме. Гомополимерные трубопровды нужны для того, чтобы проводить холодную воду. С этой же задачей прекрасно справляются блоксополимерные разновидности.
Если на маркировке присутствует аббревиатура PPR – значит, в конструкции присутствует армирование из алюминиевой фольги. Это необходимо для уменьшения теплового расширения.
PPRC означает, что его коэффициент уменьшается в 5 раз. Данная характеристика является несомненным преимуществом при выборе труб для горячего водопровода.
Металлопластиковые трубы имеют обозначение PEX-AL-PEX. PN-10 или PN-20 лучше всего подходят для холодного водоснабжения.
Если стоит маркировка PN-25 – то значит, что имеется дополнительный слой армирования, что является неоспоримым преимуществом.
Потому их используют как в отоплении, так и для горячего водопровода. Полипропиленовые или металлопластиковые трубы? Каждый сам делает выбор в зависимости от целей.
Плетями до 4 метров обычно выпускаются полипропиленовые трубы, которые устанавливают в домашнем водопроводе. Измерения диаметра проводятся на основе внешней стороны трубопровода.
ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ И ФИТИНГИ | ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
Смотрите это видео на YouTube
Трубы из полипропилена (PPR)
Полипропиленовые трубы обладают высокими качествами долговечности, устойчивости к высоким температурам и химическим веществам, по сравнению с другими часто используемыми материалами, применяемыми для выпуска изделий.
Так как для них характерно отсутствие ржавчины, коррозийного налета, грязи, гниения, различных бактерий (эти качества позволяют использовать для питьевой воды), отложений извести, то диаметр трубы из полипропилена по прошествии времени не уменьшается в размере, внутренняя поверхность остается гладкой, а пропускная способность не меняется, находясь в стабильном положении.
Если рассматривать полипропиленовые трубы с обычными пластиковыми, то коэффициент, указывающий на расширение (обычных конструкций), равен 10 см примерно на м, если увеличить температурный режим где-то на градусов 70. Такой же коэффициент систем полипропиленовых (армированных) составляет около 1 см на м. Разница очевидна.
Выглядит это довольно неэстетично. Только что смонтированное отопление создает приятное впечатление, но вот зимой при нагреве глаз не радует, что нельзя сказать об использовании армированных алюминием деталей. Их внешний вид находится в идеальном состоянии круглый год, даже зимой.
Традиционными считаются 4 основных вида полипропиленовых труб:
Полипропиленовая труба PN 25 армированная с помощью алюминия, подходит для устройства систем отопления (возможно применение и для холодной воды).
- PN10, применяемые для холодной воды (применение для горячей воды исключается);
- PN 20, используются для холодной и горячей воды;
- PN 20, армированные стекловолокном, подходят для систем отопления и водопроводов с горячей водой (возможно использование холодной воды);
- PN 25, армированные с помощью алюминия, подходят для устройства систем отопления (возможно применение и для холодной воды).
Полипропиленовые изделия, благодаря своим положительным качествам, с успехом используются при устройстве системы водоснабжения (с использованием холодной и горячей воды) и отопления в строительной промышленности и других.
Если проводить сравнение полимерных изделий (например, полипропиленовых) с металлическими, можно с уверенностью сказать, что у систем из полимерных материалов более высокие показатели теплового линейного расширения и кислородопроницаемости.
Но эта проблема с легкостью решается армированием полипропиленовых конструкций с помощью фольги (алюминиевой).
Отопление из ППТ своими руками
Перед выполнением работы нужно потренироваться пользоваться паяльником Чтобы обустроить отопление в частных домах из полипропиленовых труб своими руками, предварительно потребуется подготовить расходные материалы и инструменты, включая паяльник и соединительные фитинги. Чтобы получить надежную в эксплуатации систему, перед ее монтажом потребуется выполнить ряд условий:
основное внимание при проведении работ уделяется укладке теплового контура;
подготовленные ранее фитинги и комплект тройников следует подобрать по размеру;
в сварочном аппарате должна иметься насадка, соответствующая диаметру рабочих труб и фитингов.
В одноэтажном частном доме монтировать отопление на основе полипропиленовых труб самому рекомендуется в следующей последовательности:
- Подготавливается схема или чертеж разводки трубопровода.
- Рассчитывается метраж при однотрубной или двухтрубной разводке, а затем подбираются фитинги необходимого размера.
- Подобранные в соответствии с параметрами и схемой трубы нарезаются с помощью специальных ножниц.
- Паяльник ставится на горизонтальную плоскость, после чего его рабочая головка разогревается до 260 градусов.
Средство для обезжиривания труб перед пайкой Рабочие части фитинга и трубы обезжириваются посредством уайт-спирита, а затем надеваются на нагревательный элемент паяльника с последующим оплавлением кончиков. После некоторой выдержки детали извлекаются из головки нагревателя, два сочленяемых элемента вставляются один в другой. По истечении примерно 10-15 секунд место сварки превращается в сплошной и полностью герметичный монолит.
Время разогрева трубных заготовок и фитингов зависит от их толщины, а также от наличия или отсутствия металлического и стекловолоконного защитного покрытия и ряда других факторов. Все необходимые данные по порядку пайки изделий из ПП приводятся в инструкции по эксплуатации паяльного аппарата. Здесь же можно найти временя нагрева изделий
Для этого потребуется обратить внимание на фирменную маркировку. Чтобы образующееся сочленение получилось качественным, нужно ознакомиться с техническими характеристиками
Схема подключения
Прежде чем приступить к обустройству системы отопления из полипропилена в доме своими руками, потребуется определиться со схемой разводки, которая может быть одноконтурной или двухконтурной. Поскольку в частном строении условия для естественного перемещения носителя отсутствуют, в систему придется включить нагнетающий насос. В этом случае потребуется выбрать соответствующий тип труб ПП, способных выдержать возросшее давление в двухконтурной разводке с принудительной циркуляцией.
В схеме нужно указать положение отдельных элементов обслуживающей отопление контрольно измерительной аппаратуры.
Схемы по типам подвода теплоносителя
Радиатор будет эффективно работать, если теплоноситель равномерно распределяется по всем секциям.
Теплая и холодная вода отличается плотностью. Нагретый теплоноситель всегда стремится вверх. В системе его вытесняет холодная более плотная вода. Эта особенность учитывается при подводе теплоносителя к батареям.
Подвод теплоносителя схемы
Верхняя подводка
В каждом радиаторе имеются вертикальные каналы, соединяющие горизонтальный верхний и нижний коллектор. Наличие этих элементов позволяет теплоносителю циркулировать в приборе.
При верхней подводке нагревается в основном только верх батареи. Чтобы предотвратить такой эффект после первого ребра по ходу движения теплоносителя устанавливается перемычка. Поэтому нагретая вода сначала опускается в нижний коллектор.
Потом проходит по всем секциям радиатора и попадает в обратный трубопровод. В результате верхняя подводка превращается в диагональный способ подключения батареи.
При отсутствии перемычки в радиаторе подающая труба подключается в верхней части, а обратная в нижней точке с противоположного торца батареи. Этот вариант называется диагональной обвязкой.
Нижняя подводка
Это самый простой способ обвязки. Схема предполагает установку котла в подвале или на цокольном этаже. От теплогенерирующего агрегата главный трубопровод выводится на чердачное помещение, где монтируется расширительный бак. От емкости прокладывается стартовая магистраль, но не ниже 1,5 м до первого радиатора.
Подача и обратка подключаются к батареям в нижних точках с противоположных сторон. Все радиаторы в системе соединяются с трубопроводами по такой же схеме и устанавливаются последовательно.
При установке теплового контура с естественной циркуляцией трубы прокладываются под уклоном. Последняя батарея обязана располагаться выше котла. Перепад высот между конечным радиатором и теплогенерирующей установкой не должен превышать 3 м.
Выполняется подключение:
- циркуляционного насоса;
- байпасов;
- запорных вентилей;
- кранов Маевского.
Насосное оборудование работает от электричества. При его отключении циркуляция теплоносителя возможно только естественным способом. Поэтому трубопроводы лучше прокладывать под уклоном.
Виды полипропиленовых труб
Строительная индустрия развивается постоянно, и на сегодняшний день, вместо металлических при организации инженерных систем применяются в большинстве случаев различные виды полипропиленовых труб и фитингов.
Они могут быть использованы для монтажа трубопроводов для подачи технической и питьевой воды, транспортировки теплоносителей, агрессивных сред, сжатого воздуха, полива, дренажа, вентиляции административных, жилых зданий, в агропромышленном комплексе, на различных производствах для газа.
- Конструктивно полипропиленовые трубы производятся двух типов:
- цельные;
- армированные (комбинированные).
Армирование позволяет уменьшить температурные удлинения, которые значительны у цельных труб.
- Производители применяют несколько способов армирования:
- Покрытие трубы с наружной стороны слоем алюминиевой фольги.
- Устройство слоя алюминия внутри трубы, ближе к наружному краю.
- Усиление стекловолокном.
- Усиление слоем композитного материала из полипропилена и фибро- или стекловолокна.
Цельные полипропиленовые трубы
Отличие полипропиленовых труб данного вида состоит в различном сырье, используемом для их производства, а также их применении. Различия технических характеристик отображены в маркировке.
Значение маркировки:
Маркировка PN – означает постоянное внутреннее водяное давление при температуре 20°С, которое трубы способны выдерживать 50 лет. Цифровая величина соответствует толщине стенок (чем больше значение, тем толще стенки).
Трубы полипропиленовые PN 10, 16, 20, 25 – самые распространенные. PN 20 и 25 предназначены для устройства систем отопления и горячего водоснабжения.
Наличие продольной синей полосы свидетельствует об их назначении для транспортировки холодной воды, красная – горячей.
- Маркировка PP указывает на то, что материал труб — полипропилен:
- PPH, РР-1, РР-тип 1 – гомополимер. РРН – используют для холодного водоснабжения и прокладки вентиляции.
- РРВ, РР-2, РР-тип 2 –блоксополимер. РРВ – предназначены для горячего водоснабжения и отопления.
Полипропиленовые трубы PPRC, PP-random, PPR – изготовлены из новейшего материала «рандом сополимер». PPR – наиболее распространенная и подходит для всех видов инженерных коммуникаций. Такие трубопроводы обладают повышенной теплостойкостью.
Для прокладки на открытых участках желательно выбирать трубы с защитной оболочкой от ультрафиолета.

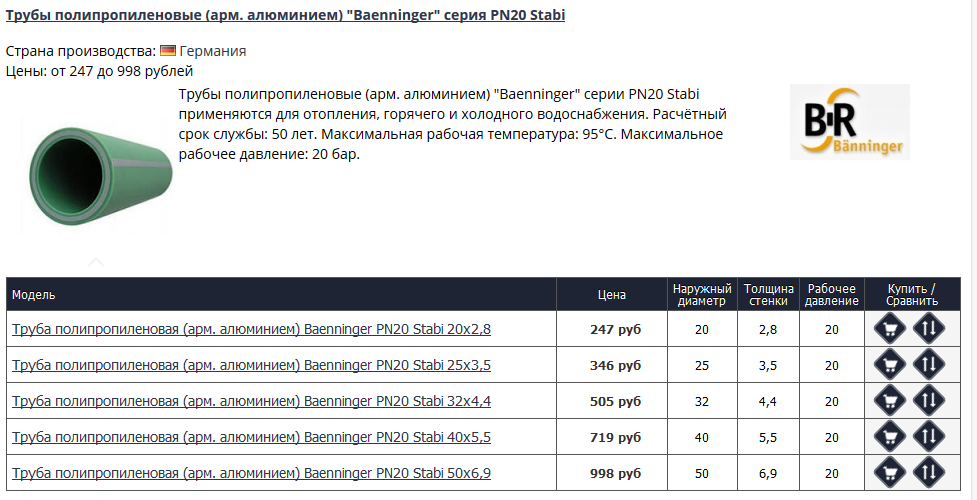

С алюминиевым армированием
- Армирование алюминиевой фольгой может быть:
- сплошным;
- перфорированным.
Алюминиевая перфорация представляет собой сетку с небольшими отверстиями. Во время экструдирования, текучий вязкий материал, попадая в перфорацию, создает сцепление полимера с металлом.
Армирование алюминием значительно снижает коэффициент теплового увеличения, но при монтаже инженерных систем существуют определенные сложности. Раструбная сварка предусматривает предварительное удаление алюминиевой оболочки и внешнего слоя полимера и зачистки трубы на величину, соответствующую глубине ее вхождения в фитинг.
- Существует также трубы, не требующие удаления внешнего слоя при монтаже, но и они имеют ряд недостатков:
- к фитингу крепится только внешний слой, равный половине толщины стенки;
- необходима насадка для сварочного аппарата;
- после отрезания изделия требуется его торцевание.

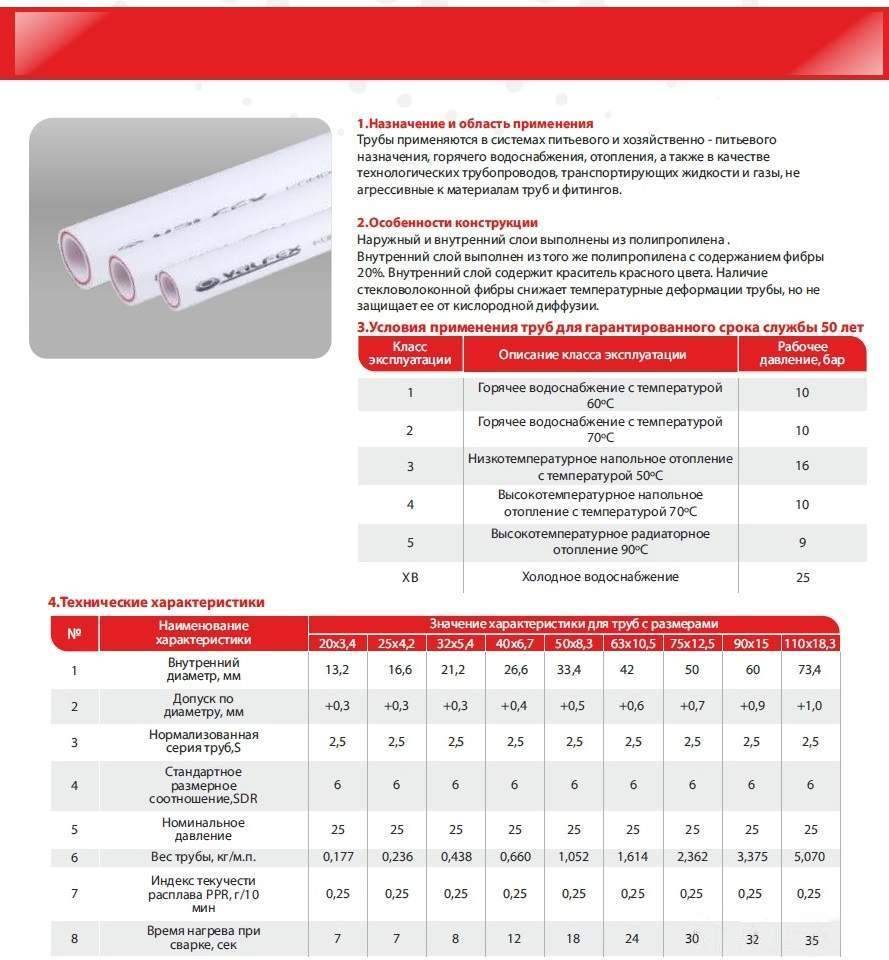

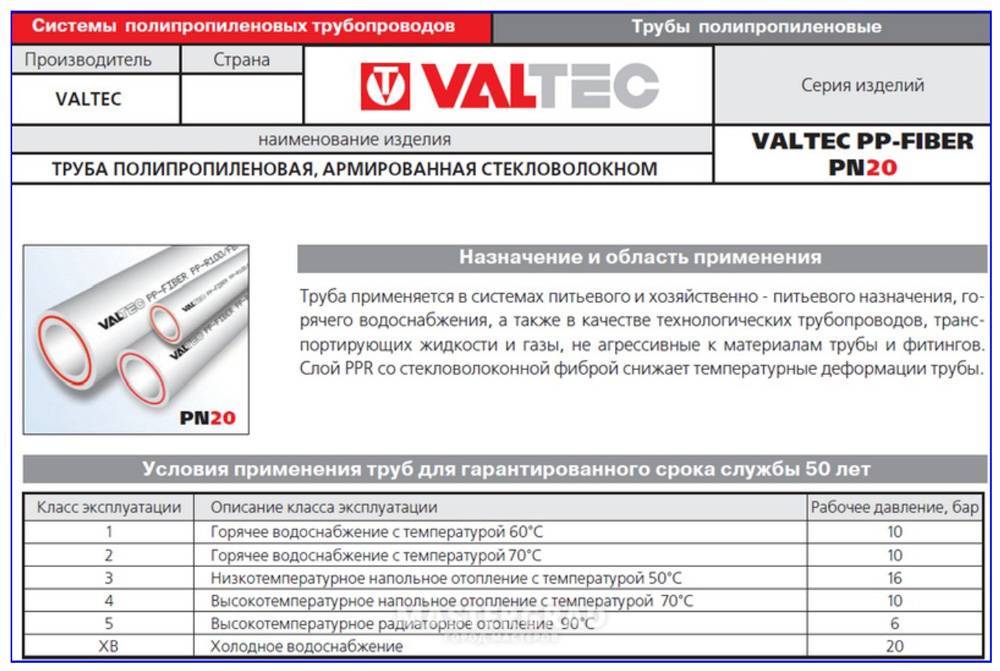

Армированные стекловолокном
Маркированная PPR-FB-PPR труба состоит из двух слоев полипропилена и стекловолокна между ними – так называемая «стеклопластиковая».
- Труба со стекловолоконным армированием имеет ряд преимуществ перед алюминиевым армированием:
- При монтаже не требуется их калибровка и зачистка.
- Процесс пайки аналогичен соединению пластиковых цельных труб или любых зачищенных полимерных, что значительно сокращает финансовые и временные затраты.
- Полипропиленовые со стекловолокном не расслаиваются, поскольку их структура однородная – стекловолокно в центральном слое вплавлено в полипропилен.
- Стекловолокно увеличивает жесткость изделий.
Недостаток стеклопластиковых труб – их термическое удлинение на 6% превышает аналогичные показатели с алюминиевым армированием.
Характеристики полипропиленовых труб
- Основные преимущества полипропиленовых изделий:
- Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
- Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
- Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
- Срок службы до 50 лет.
- Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
- Абсолютная экологическая безопасность.
- Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
- Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
- Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
- Наличие на рынке некачественных материалов с дефектами внешнего слоя.
- Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
- Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.
Какое давление держат
Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.
Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.
Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.
Какие диаметры бывают
При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.
Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.
Например:
Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.
Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.
Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.
Внутренний диаметр полипропиленовых труб (таблица)
Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.
При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.
Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.
Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.
При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.
Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:
Разновидности ППТ
Первыми для отопления стали использовать ППТ, армированные специальной алюминиевой фольгой, что вызвало удорожание готового изделия. Со временем появились трубы, усиленные стекловолокном, постепенно вытеснившие аналоги с алюминием.
Алюминиевое армирование
Алюминиевая фольга в трубных изделиях используется в качестве компенсатора расширения при обогреве, а также выполняет функцию диффузионного барьера. Обычно она размещается ближе к поверхности, но в некоторых моделях защитный слой обустраивается в глубине стенок. Перед тем как приступить к формированию сочленения в зоне стыка потребуется хорошо очистить трубную заготовку.
В изделиях, где фольга из алюминия располагается ближе к середине стенки, после зачистки она утончается настолько, что соединение оказывается некачественным. Поэтому, при выборе труб ППР для отопления дома, оснащенных алюминиевой фольгой, предпочтительнее образец, у которого армирующий слой располагается ближе к лицевой поверхности.
Армирование стекловолокном
При использовании полипропиленовых трубных заготовок, армированных стекловолокном, важно учитывать некоторые нюансы. Стекловолокно, как достаточно неустойчивый материал, обладает свойством разрушаться под нагрузкой

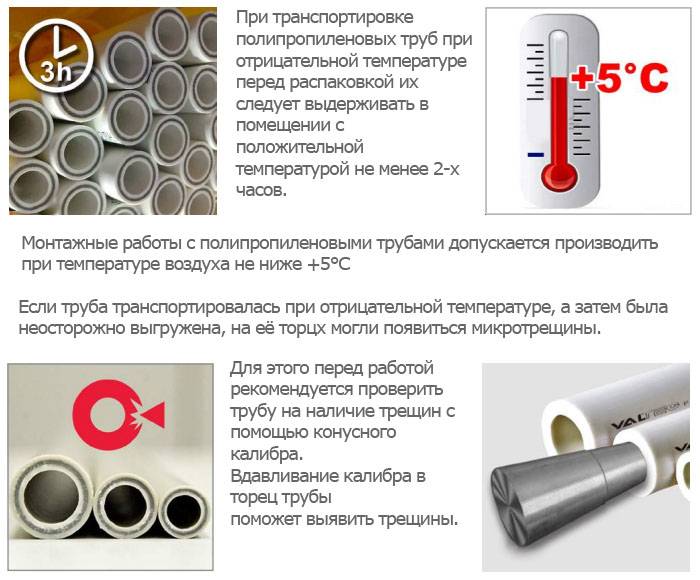

Иногда достаточно уронить заготовку на бетонный пол, чтобы безвозвратно повредить ее защитный слой.
Не рекомендуется использовать такие трубы в местах, где температура опускается до очень низких значений. В таких условиях волокно становится хрупким и легко ломается при незначительных деформациях.
Армирование стекловолокном
Алюминиевое армирование
Виды полимерных труб для отопительных трубопроводов
Сегодня на рынке можно найти 3 вида пластиковых труб для систем отопления. Изделия производятся из различных полимеров.
- Трубы из сшитого полиэтилена.
- Полипропиленовые трубы.
- Металлопластиковые изделия.
Каждый из видов труб может использоваться для монтажа надежной и долговечной системы отопления. Впрочем, особенности каждого материала будут определять некоторую специфику эксплуатации таких теплосетей.
Трубы из сшитого полиэтилена
Трубы из полиэтилена, равно как и соединительные элементы к ним, стоят дороже, чем аналоги из полипропилена. Кроме того, такие изделия проще монтировать, поскольку не требуется использовать специальный инструмент. Полиэтиленовые трубы легко гнуть, особенно в разогретом состоянии.
Этот тип пластиковых труб показывает наилучшую устойчивость к многократной заморозке носителя. Коридор рабочих температур от -50 до 100°С. При условии соблюдения этих параметров срок службы трубопровода на базе труб из сшитого полиэтилена достигает 50 лет.
Среди недостатков полиэтиленовых труб отметим уязвимость материала к ультрафиолетовому излучению. Впрочем, многие современные изделия выпускаются с защитной оболочкой, которая минимизирует это негативное воздействие.
Полипропиленовые трубы
Главное достоинство полипропиленовых труб – малая стоимость.
Простота монтажа, о которой можно нередко услышать, достаточно относительна. Во-первых, монтаж потребует использование специального сварочного аппарата. Устройство имеет немалую стоимость, и требует определенных навыков работы.
Во-вторых, у полипропилена почти невозможно проверить качество сварного соединения, которое, между тем, зависит от многих параметров. От квалификации мастера, состояния сварочного аппарата, правильной температуры нагрева, времени выдержки.
Еще один недостаток полипропиленового трубопровода – линейное удлинение. Даже армированные изделия способны заметно удлиняться при нагреве, что нередко приводит к изменению конфигурации трубопровода.
Рекомендуем ознакомиться: Как правильно подобрать размер пластиковых труб для различных трубопроводов?
По этой причине полипропилен не рекомендуется использовать в проектах, предусматривающих заливку трубопровода в стяжку.
Стоит помнить, что для системы отопления подойдет не всякая разновидность полипропиленовых труб:
- Первый тип. Маркировка PP-H. Не предназначен для сетей с высокими температурами носителя. Применяется по большей части в системах вентиляции и холодного водоснабжения.
- Второй тип. Маркировка PP-B (PP-2). Часто используется в сетях с небольшими температурами носителя, к примеру, системах теплого пола.
- Третий тип. Маркировка PPRC (PPR, PP-3). Устойчив к компрессионным воздействиям и высоким температурам. Наилучшим образом подходит для строительства систем отопления.
Металлопластиковые изделия
Наиболее распространенный вид труб для отопительных систем. Многослойная структура трубы (два слоя сшитого полиэтилена, два слоя клея и помещенная между ними алюминиевая вставка) делает ее устойчивой к высоким температурам и позволяет легко гнуть изделия без специального инструмента. Хорошая гибкость поможет значительно сократить количество соединительных элементов.
Металлопластик имеет отличные шумоизоляционные качества и не образует конденсат. Трубы выпускаются бухтами и продаются погонными метрами. Это позволяет минимизировать отходы.
Соединение участков трубопровода производится посредством фитингов, которые, кстати, считаются самым слабым местом таких теплосистем:
- Резьбовые соединения легко монтируются, но не считаются надежными и долговечными. Кроме того, стоимость таких фитингов неоправданно высока.
- Пресс-фитинги считаются более надежными, но для их монтажа требуются специальные обжимные клещи. Такое соединение получается неразборным.
