Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Тонкости монтажа полей фильтрации ↑

Дренажные поля представляют собой конструкции из ряда проложенных параллельно трубопроводов, которые размещены в верхних слоях грунта.

Грамотно сконструированные поля фильтрации способны доочистить стоки еще на 20-30%

Поля фильтрации могут занимать площадь от нескольких метров до сотен квадратных метров. Производительность системы напрямую зависит от длины смонтированных дренов.

Сооружение дозирующей камеры ↑

Для обеспечения равномерного притока сточных вод на выходе из септика сооружают дозирующую камеру. Она представляет собой резервуар вместительностью до 1 куб./метр. Под ее обустройство можно использовать готовую пластиковую емкость соответствующего объема.

Под установку дозирующей камеры выкапывают котлован площадью 1х1 метр

Дно котлована выравнивают, погружают в него резервуар. Чтобы обеспечить бесперебойную работу системы на выходе из резервуара устанавливают сифон диаметром 100 мм при высоте колена 200 мм. По мере наполнения он будет самозаряжаться, а затем самоизливаться, подавая осветленную жидкость в распределительные трубопроводы.

Прокладка распределительного трубопровода ↑

Для сооружения распределительной сети трубопровода используют перфорированные трубы диаметром 75-100 мм, выполненные из асбестоцемента, керамики или полимерных материалов. Торец каждой трубы должен быть оснащен вентиляционным выходом.

Для сооружения системы на отведенном участке необходимо вырыть несколько траншей глубиной ниже уровня промерзания почвы. Для разных климатических зон этот показатель различен. Но в любом случае он должен составлять не менее полуметра до поверхности земли.

Траншеи размещают на равноудаленном расстоянии в 1,5-2 метра параллельно друг другу

Дно каждой траншеи выстилают фильтрующим слоем, используя для этого гравий или песок. Толщина слоя должна оставлять 20-25 см. На дно траншеи укладывают перфорированные трубы, основная задача которых – осуществлять распределенный сброс воды.

Звенья распределительного трубопровода соединяют между собой посредством канализационных фитингов-тройников в шахматном порядке.

Рассчитать суммарную длину траншей проще всего, воспользовавшись таблицей

При укладке труб важно соблюдать наклон в 2% в противоположную сторону от колодца с тем, чтобы обеспечивать беспрепятственный самотек сточных вод. Траншеи с уложенными трубами засыпают слоем гравия

Чтобы свести к минимуму риск повреждения дренажа, сверху траншей прокладывают помосты. По этой же причине запрещается рядом с местами, где проложены трубы, высаживать кустарники и деревья.

Выбор места расположения

Поля фильтрации являются составной частью канализационной системы и, соответственно, при их проектировании, необходимо учитывать требования СНиП, которые применяются для таких систем.

Кроме того, требуется учитывать нормы местного законодательства в этой сфере (например, на какую глубину укладывают канализационную трубу, написано тут).

Следует помнить, что в соответствии со СНиП, обязательно, надо выдерживать расстояния от полей фильтрации до:

• скважин (расстояние до септика указано здесь),
• колодцев (как сделать абиссинский своими руками, прочитайте в этой статье),
• других точек водозабора (30-50 м, в зависимости от уклона местности и типа грунтов),
• природных водоемов,
• строений на участке, прежде всего, жилого дома,
• деревьев и кустарников.

Регламентируются также расстояния до соседнего участка, дорог и других коммуникаций.

Нарушение норм может привести к штрафам и необходимости дополнительных затрат на перенос и/или переоборудование системы.

Залегание основного фильтрующего слоя и трубы-распылителя ниже уровня промерзания грунтов – условие, обязательное.

В противном случае, функционирование системы доочистки в холодное время года становится невозможной, что влечет за собой сбои в работе канализации, в целом.

Расчет, исходя из предельно допустимой нагрузки

Допустимая нагрузка на трубы дренажной системы определяется по следующим данным:

1. УГВ;
2. тип грунта;
3. среднегодовая температура в данной местности.

Эти сведения можно получить в местных отделениях геологической и метеорологической служб или из справочных материалов (часть из них представлена в различных СНиП).

По справочным таблицам, содержащимся в нормативных документах, допустимую нагрузку для дренажной трубы (Перфокор) определить не сложно.

К примеру, для средней полосы характерны следующие значения:

• грунтовые воды находятся на глубине 2 м и более;
• среднегодовая температура — менее 6 градусов.

В этом случае, допустимая нагрузка 1 м дренажной трубы составляет 20 л/сут.

При использовании септика с производительностью 1 куб.м/сут. (1000 л/сут), потребуется проложить поля фильтрации с общей длиной труб 50 м.

Практическое замечание! При обустройстве системы применяется подсыпка с высокой водопроницаемостью, соответственно, общая длина труб может быть уменьшена.

Корректирующий коэффициент при этом принимается равным 1,2 – 1,5. В приведенном выше примере длина труб составит 41.7 м (50/1,2).

Допустимая нагрузка на один метр трубы зависит от характера массива грунтов.

Так, для песчаных массивов максимальная нагрузка составляет 30 л/сут, для супесей – 15 л/сут.

Для суглинков и глин, она еще меньше.

При расчете площади полей фильтрации, необходимо принимать в расчет рельеф участка.

Скорректированная длина труб при сложном рельефе может увеличиться до 1,5 раз.

Обустройство системы дренажа

До начала проектировки дренажной системы, следует запомнить несколько простых, но важных правил:

• длина дрена (дренажной трубы) должна быть не более 25 м, считая от грибков вентиляции до распределительного колодца;
• между рядом стоящими трубопроводами должна быть дистанция не менее 1,5 м;
• глубина проложенных труб также составляет около 150 см;
• ширина траншеи рассчитывается в диапазоне от полуметра, но не шире 1 м.

Зачем делают поле фильтрации? Оно необходимо, чтобы давать грунту возможность очищаться самостоятельно. Следует выполнять работы поэтапно, в следующем порядке:

• внутри выкопанной траншеи делается песчаная подушка небольшой толщины (песок не должен иметь примесей);
• поверх песка засыпают щебень средней фракции, высотой 35 см;
• в траншею укладывают трубы, после чего засыпают их щебнем на толщину 10 см;
• сверху труб со слоем щебня засыпают обычный грунт.

Применение геотекстиля

Чтобы система не заиливалась, поверх труб укладывают геотекстиль.

Что еще необходимо помнить? Вот ряд советов, которые помогут правильно выполнить поле фильтрации:

1. Минимальная глубина системы дренажа должна быть 0,3–0,35 м, максимальная – 1,6 м (рекомендуемая глубина – 1,5 м). Чем меньше глубина, тем больше необходимость укладки слоя утеплителя.
2. Систему монтируют под углом 1,5°.
3. Дренажная система выполняется от колодцев и скважин с водой на расстоянии 30 м и больше.
4. Возле дренажной системы не садятся деревья, иначе их корни впоследствии могут повредить трубы.
5. Около дренажа не разрешается проезд и парковка автотранспорта любых габаритов.
6. Если на участке, где будет делаться монтаж дренажной система, грунт глинистый, необходимо выкопать его и заменить грунтов, который способен нормально впитывать влагу.
7. Трубы вентиляции должны выходить как минимум на полметра от земли, поверх них следует закрепить защитные козырьки.
8. В трубах должен быть свободный доступ воздуха. В этом случае они смогут очищаться анаэробными бактериями. Тогда их степень очистки, которой позволяют достичь фильтрующие устройства, будет достаточно высокой, доходя почти до 100%.

Учитывая разные степени нагрузки, система дренажа может требовать периодически ее обновлять. Что это означает? Под обновлением подразумевается замена подушки из песка и щебня, а также слоя грунта над трубами. Такую замену выполняют один раз в 10 лет, при необходимости – раз в 6 лет.

Подготовка проекта

1. Нужно правильно выбрать место для аэрации. Ваше поле фильтрации для септика должно располагаться далеко от источника питьевой воды, огорода и сада (не меньше, чем 30 метров). Дело в том, что вредные примеси при очистке сточных вод могут попадать в грунт и ухудшать качество урожая и воды для питья.
2. Из недостатков фильтрационного поля можно отметить необходимость раз в 5-7 лет откапывать трубы и промывать их, а также менять слой щебня и обновлять песочную подушку.
3. Проводя расчет полей фильтрации для септика, уточните в местном геологоразведочном филиале глубину промерзания грунта в данном регионе. Слой песка должен укладываться ниже глубины промерзания грунта. Если трубы будут закопаны выше, то зимой они могут замерзнуть, тогда система дренажа и вся канализационная система перестанут работать.
4. Длина дренажных труб рассчитывается по готовой таблице. Также необходимо учитывать такие параметры, как объем септика, тип грунта, перепады высоты и т.д. Все эти данные приведены в таблицах ниже:

Подбор и расчет поля фильтрацииТаблица №1

Тип грунта	Объем септика, м3
1.5	2	3	4	5	6	8	10	12	15
Песок	1	1	2	2	3	3	4	5	8	10
Супесь	1	2	3	4	5	6	8	10	12	15
Суглинок	2	3	4	6	6	9	12	15	16	20

Влияние длины капилляра на перепад высот уровней жидкостейТаблица №2

Длина капилляра, м	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09	0,1
Перепад высот, м	0,12	0,24	0,36	0,479	0,599	0,719	0,839	0,959	1,079	1,198

Длина труб в зависимости от их диаметраТаблица №3

Длина, м	Диаметр, мм (сечение, мм2)
1.2 (0.94)	1 (0,79)	0.7 (0.55)	0.5 (0,39)	0.4 (0,31)	0.32 (0,25)	0.2(0.16)
50	1.5	2.2	4,5	8.9	13,9	21,8	55,7
100	3.1	4.5	9.1	17.8	27.9	43.5	111,4
150	4.6	6.7	13,6	26..7	41,8	65,3	167.1
200	6.2	8.9	18,2	35,7	55,7	87,0	222,8
250	7.7	11.1	22.7	44,6	69,6	108,8	278.5
300	9.3	13,4	27,3	53,5	83,6	130,6	334,2
350	10.8	15.6	31.8	62.4	97.5	152,3	389,9
400	12.4	17.8	36.4	7,3	111,4	174,1	445.6
450	13,9	20.1	40,9	80,2	125.3	195.8	501.3
500	15.5	22.3	45,5	89,1	139,3	217.6	557.0
550	17.0	24.5	50.0	98.0	153.2	239.4	612,7
600	18.6	26.7	54.6	107.0	167,1	261,1	668,5
650	20.1	29,0	59,1	115.9	181.0	282.9	724,2
700	21.7	31,2	63.7	124.8	195,0	304,6	779,9
750	23,2	33,4	68.2	133,7	208,9	326.4	835.6
800	24,8	35,7	72,8	142,6	222.8	348.2	891.3
850	26.3	37.9	77.3	151.5	236.7	369,9	947,0
900	27.9	40.1	81.9	160.4	250,7	391,7	1002,7
950	29.4	42.3	86.4	169.3	264.6	413.4	1058.4
1000	30,9	44,6	90,9	178,3	278,5	435,2	И 14.1

Нагрузочная способность дренажных трубТаблица №4

Грунт	Среднегодовая температура воздуха, °С	Нагрузка, литров/сутки на 1 метр оросительных труб в поле фильтрации для септика, в зависимости от глубины наивысшего уровня грунтовых вод от лотка, м
1	2	3
Песок	До 6	16	20	22
	От 6Л до 11	20	24	27
	Свыше 11,1	22	26	30
Супесь	До 6	8	10	12
	От 6 до 11	10	12	14
	Свыше 11,1	11	13	16

Инструкция по монтажу ПФ

Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.

Земляные работы — устройство траншей

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.

Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды

При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».

Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована

Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.

Укладка перфорированных труб

На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы. Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.

Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.

Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.

Как грамотно наладить вентиляцию

Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.

Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников

Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.

Обратная засыпка и дальнейшее обслуживание

После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.

Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).

Схема автономной канализации с полем поглощения канализационных стоков

Фильтрация стоков канализации из септика в природный грунт, через поле поглощения, дренажный тоннель или фильтрующий колодец, возможен на участке, где:

• Уровень грунтовых вод низкий — минимум 1,5м. от поверхности участка. Участок не должен периодически затапливаться.
• Фильтрующая способность грунта не должна быть слишком маленькой. Для устройства грунтового дренажа пригодны практически все грунты, кроме глины.
• Размеры участка должны позволять разместить дренажные трубы, тоннель или фильтрующий колодец на расстоянии не менее: от колодца и скважины, в том числе на соседнем участке — 30м. выше по течению грунтовых вод или 15м. против течения или 19м. перпендикулярно течению грунтовых вод; от дома — 3м.; от границы участка — 2м.; от деревьев и больших кустов — 3м.

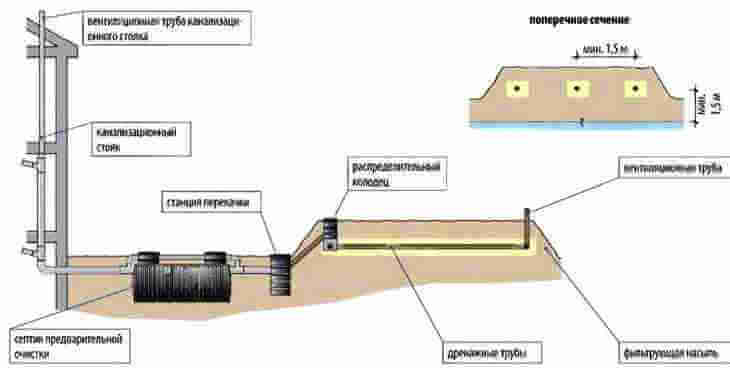

На участке с высоким уровнем грунтовых вод дренажные трубы укладывают в насыпи так, чтобы расстояние до уровня воды составляло не менее 1,5 метра.

При высоком уровне грунтовых вод поле поглощения можно разместить в насыпи. Высоту насыпи делают такой, чтобы обеспечить расстояние от дрен до уровня грунтовых вод не менее 1,5м.

Толщина слоя грунта в насыпи над трубами дренажа должна быть не менее 0,4 метра. Насыпь защищают от промерзания. На насыпи высаживают растения с не глубокой корневой системой.

В колодце станции перекачки приходится устанавливать электрический насос для подачи стоков в дренажные трубы на насыпи.

Стоимость дренажной системы в насыпи заметно возрастает. В этом случае возможно будет выгоднее для очистки стоков установить септик заводского изготовления с активной биологической очисткой.

Поля фильтрации как часть канализации

Назначение таких систем – это доочистка очищенной жидкости. Они не используются без основной части, которая выполняет переработку первоначальную септика, то есть канализационных отходов.

В нем на разные фракции разделяются канализационные стоки: в виде осадка выпадают минеральные отходы, всплывает жир и образуется пленка. В виде взвеси в воде остается часть веществ. Если подача воздуха не обеспечена, то процесс некоторой части разложения отходов происходит из-за анаэробных бактерий (их жизнедеятельности). Далее жидкость перетекает в следующий отсек. Он оснащен вентиляцией, а аэробные микроорганизмы занимаются переработкой сточных вод. При этом образовывается активный ил. Его можно использовать в дальнейшем в качестве удобрения. Слегка мутная жидкость непригодна для применения, она является результатом двухступенчатой очистки, попадает в водоем, канаву, грунт или просто превращается в техническую воду после того, как проходит доочистку.

Закапывать поля фильтрации нужно только после того, как все будет тщательно проверено

Как выполняется доочистка:

• В фильтрующем колодце;
• Напрямую в грунте;
• На поле фильтрации;
• В специальном инфильтрате.

Такая многоступенчатая типовая система имеет десятки вариантов исполнения. Она хороша тем, что эффективно очищает канализационные отходы, до минимума сокращает сотрудничество с ассенизаторами и сохраняет экологию приусадебного участка.

Если изготовление и проектирование такой системы проведено правильно, то в процессе эксплуатации устройства для отведения канализационных стоков проблем обычно не возникает. Инфильтратом или системой доочистки комплектуются промышленные септики. Они способны заменить собой фильтрационные обширные поля, и использовать их можно с применением любой (даже кустарной) септической конструкции.

Аэрационные поля фильтрации

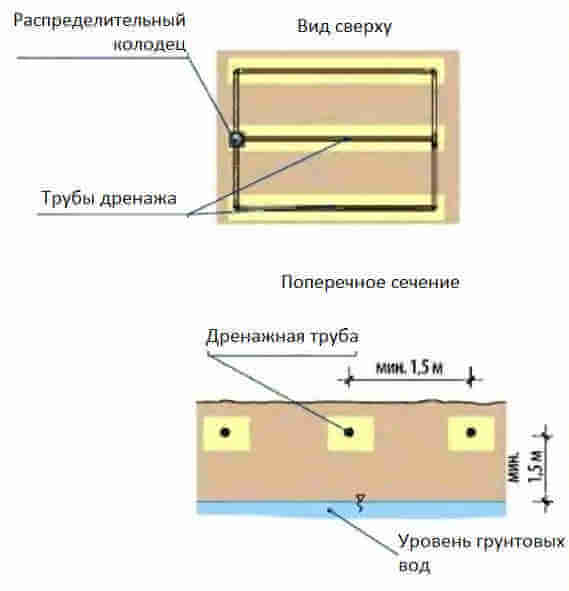

Схема поля фильтрации

Данная система почвенной доочистки предпочтительна при большом суточном объеме стоков. Поле аэрации представляет собой соединенную с септиком систему перфорированных труб в грунте, уложенных на гравийной подушке.

Диаметр труб при этом подбирается от 100мм, а перфорация предпочтительна в виде пропилов на половину диаметра. Ширина пропилов делается в 5-10мм с шагом 10 сантиметров.

Расположение труб может иметь два вида и быть:

• Параллельным;
• Радиальным.

При радиальном расположении дренажные трубы отходят от септика или распределительной емкости поля фильтрации во все стороны, а при параллельном они располагаются рядом. Последнее расположение в большинстве случаев удобнее, поскольку позволяет рационально использовать площадь участка.

Расчет производительности полей подземной фильтрации делается по площади их песчано-щебеночного основания, с применением коэффициента 0.4-0.6, по .

Установка полей аэрации

Монтаж аэрационных полей включает в себя:

• Подготовку основания;
• Срезку грунта;
• Отсыпку гравийного основания;
• Укладку труб;
• Засыпку гравием;
• Укрытие геотекстилем;
• Закапывание.

До того, как приступить к установке полей орошения, учтите, что их санитарная зона при производительности до 15 м³ составляет 15 метров.

По возможности не следует располагать поля рядом с крупными деревьями. Разрастаясь, корни забивают дренажные трубы, выводя из строя сооружение и в итоге септик.

Установка начинается с рытья котлована под поле фильтрации необходимой площади. Возможны отдельные траншеи под каждую дренажную трубу либо общий котлован на всю систему. Далее подготавливается гравийно-щебеночное основание толщиной от 20 сантиметров. На глинистых грунтах следует предусмотреть дополнительную песчаную подсыпку.

Важно! Ни в коем случае нельзя использовать для выравнивания основания котлована автотрамбовщик! Более того, почва не может выравниваться путем подсыпания грунта. Оно осуществляется исключительно путем срезания верхнего слоя почвы. Перед засыпкой гравия и песка верхний слой должен быть срезан для открытия естественных пор почвы

Для этого хорошо подойдет такой инструмент как “плоскорез Фокина”

Перед засыпкой гравия и песка верхний слой должен быть срезан для открытия естественных пор почвы. Для этого хорошо подойдет такой инструмент как “плоскорез Фокина”.

В противном случае утоптанная почва станет подобием водоупорного слоя и не даст эффективно работать аэрационному полю! Также требуется учитывать глубину промерзания грунта в регионе. Поле инфильтрации должно находиться ниже данной отметки, чтобы зимой не нарушилась его работа.

Важным аспектом является дистанция между трубами. При параллельном расположении она составляет от 1.5 м на песках и до 3 м на глине (суглинках).

При радиальном расположении критичен угол расхождения, который следует выдерживать в 30 градусов и менее. Вход в трубопроводы должен быть на одном уровне.

Обратите внимание! Длина каждой дренажной трубы не должна превышать 15 метров. Иначе сточные воды не будут доходить до ее конца и часть сооружения окажется нерабочей.

В конце каждой трубы предусматривается вентиляционный стояк диаметром 10 см, с высотой вывода над землей в 70 см и более

Далее трубы засыпаются сверху 5-10 сантиметровым слоем щебня и прокладывается мембрана из геотекстиля, предотвращающая попадание в гравийную засыпку грунта. После этого очистное сооружение окончательно засыпается

В конце каждой трубы предусматривается вентиляционный стояк диаметром 10 см, с высотой вывода над землей в 70 см и более. Далее трубы засыпаются сверху 5-10 сантиметровым слоем щебня и прокладывается мембрана из геотекстиля, предотвращающая попадание в гравийную засыпку грунта. После этого очистное сооружение окончательно засыпается.

Поле подземной фильтрации

Сточная вода от септика по распределительной сети подходит к дренажным трубам, имеющим перфорированные стенки. Посредством труб фильтрации стоки равномерно распределяются по площади поля, проходят через гравийный фильтр, впитываются в грунт.

Поле подземной фильтрации имеет бóльшую площадь дренирования, чем колодец (см. рисунки 3, 4).

Рисунок 3 – Схема поля подземной фильтрации

Рисунок 4 – Фото поля подземной фильтрации автономной канализации

Технология устройства дренажного поля по требованиям норм Беларуси такова:

1. Отрыть котлован. Глубина котлована определяется по формуле:

min 0,5 м до верха трубы + Ø фильтрационных труб + 0,2-0,5 м для устройства подсыпки.

1. Устроить подсыпку толщиной 20-50 см из гравия, щебня или крупного песка с соблюдением уклона по ходу движения стоков (от септика), равным 0,02.
2. Уложить дренажные трубы с уклоном 0,02. Для этого используют гофрированные трубы пластмассовые или керамические Ø 110 или 125 мм. Керамические трубы крайне неудобны в монтаже ввиду своей хрупкости и веса.

Минимальное расстояние между фильтрационными трубами принимается в зависимости от грунта:

• Песок с коэффициентом фильтрации 5-25 м/сут. – 2,5 м;
• Песок с коэффициентом фильтрации 25-100 м/сут. – 2,0 м;
• Гравий с коэффициентом фильтрации 75-300 м/сут. – 2,0 м.

1. Устройство вентиляции. Для этого на концах дренажных труб устанавливают стояк Ø 100 мм с крышкой. Высота подъёма ≥ 0,7 м над уровнем земли.
2. Обратная засыпка котлована.

Расчёт поля подземной фильтрации

Расчёт заключается в определении протяжённости труб, т.е. рабочей фильтрующей поверхности.

Для определения длины дренажных труб нужно разделить фактический суточный объём стоков на допустимый (см. таблицу 2).
