Строение двухклавишного выключателя
Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6
Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы
Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.
К такому выключателю будет подсоединено три провода
Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.
Одноклавишный выключатель без лицевой панели
При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.
К двухклавишному выключателю подходят два провода
Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.
Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.
Правильное соединение проводов в распределительной коробке
Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.
Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.
Как подключить люстру через двойной выключатель
Для того, чтобы выполнить данное присоединение закупите следующие материалы:
3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2
выключатель двухклавишный
прессуемые гильзы ГСИ в изоляции
клеммные зажимы Ваго
Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.
Оставляете в ней запас на разделку и подключение концов.
В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.
Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).
Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.
L – фаза
N – ноль
PE – земля
Жилы сразу зачищаете и подписываете:
L – фаза питания
L1 – фаза на первую группу ламп в люстре
L2 – фаза на вторую группу ламп в люстре
Подписывать их нужно как на выключателе снизу, так и в верхней коробке.
Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.
Счищаете изоляцию с обоих концов и наносите маркировку:
L1 – фазный провод для подключения первой половины люстры
L2 – фазный провод для подключения второй половины люстры
N – ноль
PE – земля

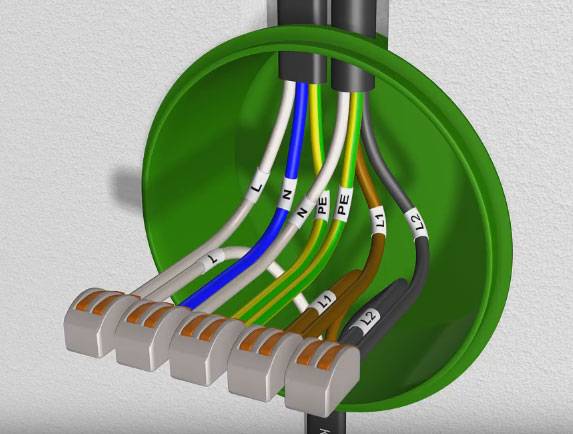

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.
Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.
Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.
После чего коробку можно закрыть.
Далее занимаетесь двухклавишным выключателем.
Главную жилу питания L, заводите на общую клемму выключателя 1.
Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!
L1 и L2 подключаете на нижние клеммы 3,4.
Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.
Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?
Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.
Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.
Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.
Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.
Если нулевых жил оказалось несколько, скручиваете их в одну общую.

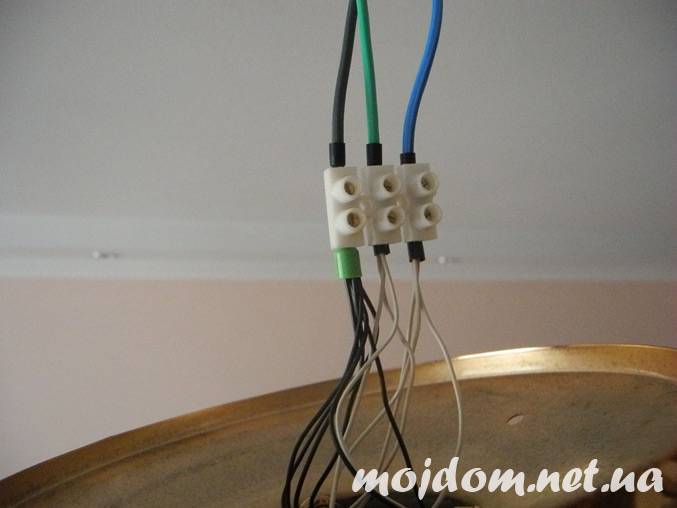

Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.
Хотя здесь также можно применить и клеммы Ваго.
После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.
Все что осталось – это зафиксировать люстру на потолке и проверить ее работоспособность.
Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе

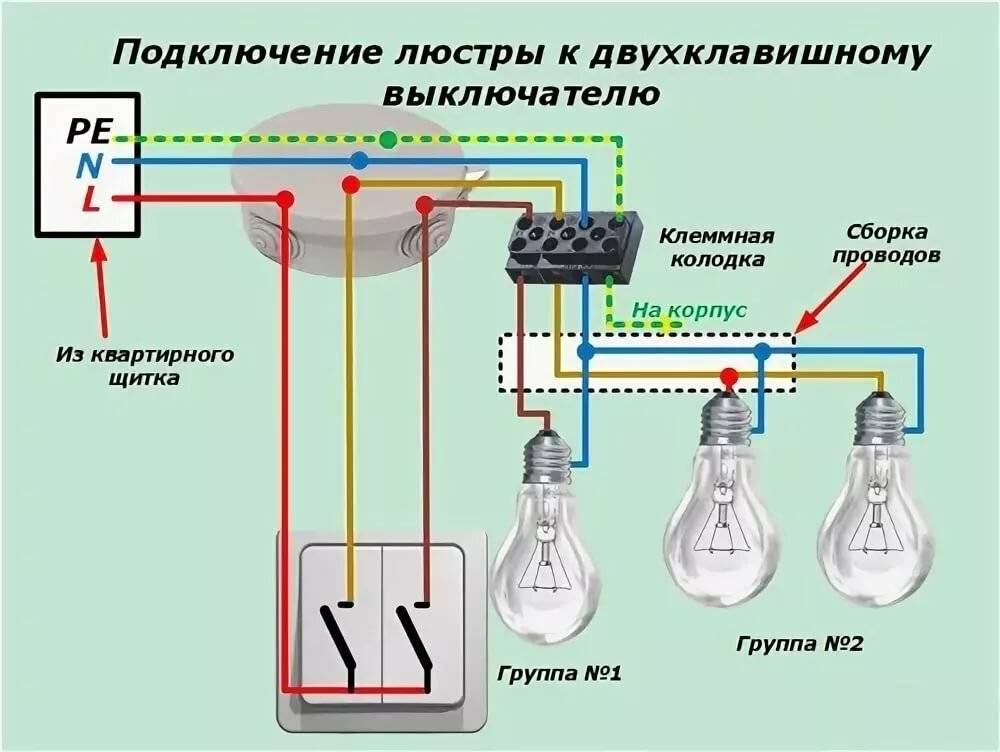

Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.

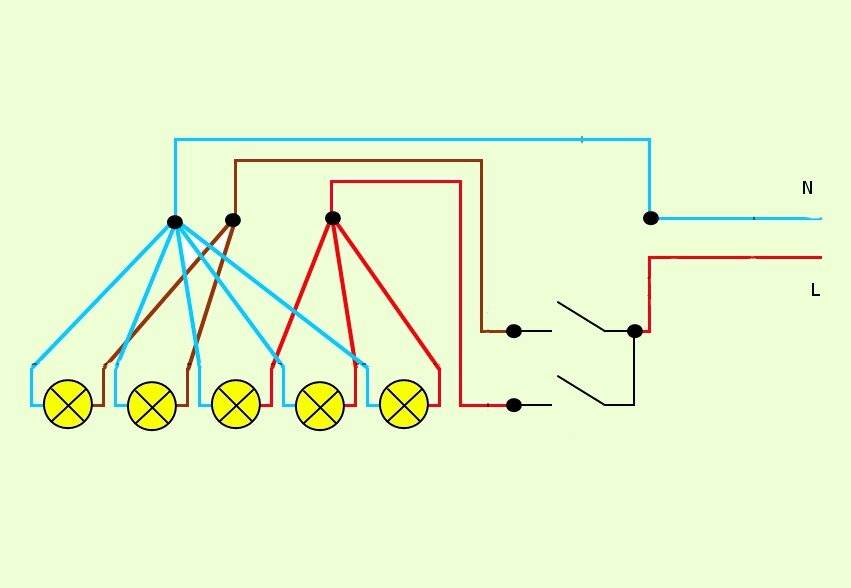

Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Подключение люстры с дополнительным оборудованием
Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).
Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.
Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

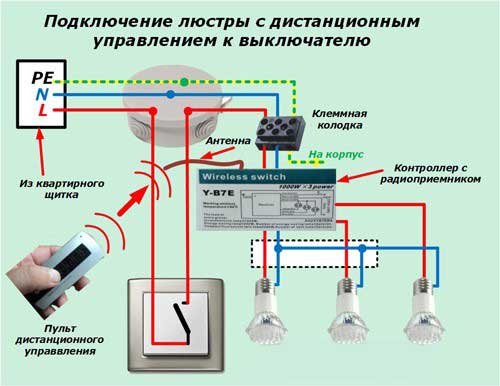

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.
Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.
Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.
А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.
Подключить эту люстру так же легко, как и обычную лампочку.
Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.
Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ
И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.
Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.
И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.
Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.
Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.
Популярное у читателей: Критерии выбора аккумуляторной отвертки, недостатки и преимущества устройства.
Подсоединение двухклавишного выключателя: подготовительные работы
Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.
После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).
Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.
Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.
Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.
Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.
Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.
Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.
И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.
Как подключить выключатель с двумя клавишами
Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Подготовительный этап
Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.
Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.
Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.
Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.
Провод заземления есть в новостройках и недавно отремонтированных домах
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Прозвонка проводов на потолке мультиметром
Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.
Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
Назначение и конструкция
Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.
Вся процедура осуществляется специальным инструментом — пресс-клещами.
Подключается он к точно такому же проводнику на люстре. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.
Частые ошибки при подключении Основные ошибки связаны с подключением к двойному выключателю. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом.
Порядок пподключения при этом будет следующий : Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка синий или бело-синий , а второй белый к одному из двух фазных проводов. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.
Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Также периодически нужно затягивать фиксирующие болты Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Ошибки при подключении двухклавишного выключателя Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.
Подключение осуществляется произвольно. Вторая управляет группой из трех ламп. При касании к двум проводам индикатор светится — третий провод будет общий.
Подключается он к точно такому же проводнику на люстре. Скорее всего, вы пустили вниз к выключателю нулевой провод. Стандартная маркировка по цветам: Проводник белого или коричневого цвета — фазный; Синего — нулевой; Желто-зеленого — заземление. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок
Как подключить люстру своими руками на двухклавишный выключатель
Подключить люстру на одноклавишный выключатель намного легче, чем на двухклавишный. Так как в первом случае все просто, необходимо соединить два провода с другими двумя. А в этом случае необходимо знать, что с чем соединять. Но и здесь нет ничего сложного — разберемся.
С потолка должно выходить три провода на люстру.
Как мы уже поняли из схемы у нас на люстру должно идти один ноль и две фазы. Ноль идет сразу с распределительной коробки, а две фазы идут с выключателя, где каждая клавиша отвечает за одну фазу, тем самым управляет одной из двух групп лампочек.
Первым шагом определяем, где фаза, а где ноль. Для этого необходимо включить две клавиши на выключателе, если он не установлен, установите. А если вы не знаете, как установить двухклавишный выключатель, не беда, перейдите вот по этой ссылке и узнаете.
При включенном выключателе проверьте пробником все провода ведущие к люстре. На двух проводах пробник должен загореться, что означает фазу, а на одном — нет, это и будет нулем. И запоминаем цвет нулевого провода. В данном случае нулем является провод коричневого цвета (в вас этот цвет может быть другим).
Не советую ориентироваться по цвету изоляции провода, чтобы определить фазу и ноль. Так как в данном случае вряд ли в вас будет два коричневых провода и один синий. Поэтому пользоваться пробником обязательно. Вот при подключении розеток такое правило должно работать.
Зачищаем концы проводов инструментом, который вам больше нравится. Я это сделал специальным инструментом для снятия изоляции. Но прежде нужно обесточить провода ведущие к люстре. Вариантов несколько, но самый надежный это выключить автоматический выключатель, который отвечает за эту группу потребителей.
Опрессовываем концы проводов наконечниками. Если в вас провод монолит, то этого делать не нужно. Монолит отличается от многожильного провода количеством жил. В монолитном проводе одна жила, в многожильном — много.

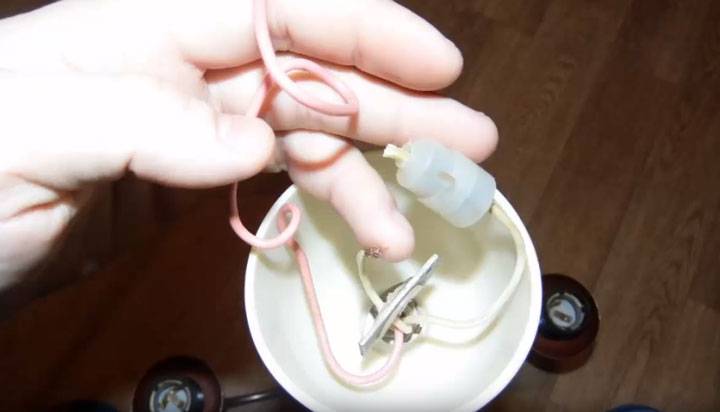

Берем в руки люстру и смотрим, какой провод отвечает за которую лампочку. Здесь все достаточно просто определить. К каждому рожку должна идти отдельная шахта, а с этой шахты должны выходить провода в расчете одна лампочка — два провода. А все провода должны быть не одного цвета, а двух. В моем случае это черный и белый. В вас могут быть иные цвета, это ничего не меняет.
Соединяем между собой провода одного цвета, отвечающие за определенную группу лампочек, которые должны загорятся при включении одной клавиши на выключателе. Далее соединяем провода того же цвета, что и предыдущего, но которые соответствуют следующей группе лампочек которыми должна управлять вторая клавиша на выключателе. А третьей скруткой необходимо соединить все провода второго цвета, в данном случае, это все провода черного цвета. И опрессовываем все скрутки наконечниками.
Такое правило применимо не только к шести рожковой люстре, а и до двух, трех, четырех и более рожковых люстр.
Вот что мы получили. У нас есть одна большая скрутка, провода которой ведут ко всем лампочкам, это будет ноль — так как показано на схеме, он должен быть общим. И две другие, которые отвечают за определенную группу лампочек, по которым будет протекать фаза.

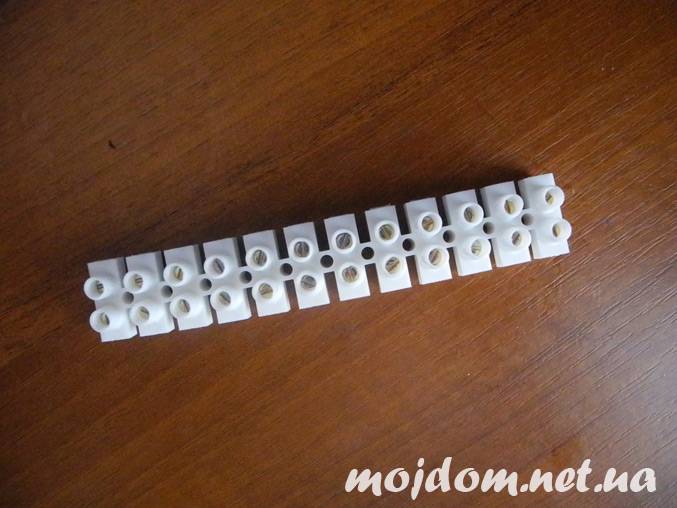

Берем вот такие клеммные колодки, их еще называют клемниками.
И прикручиваем к ним наши провода. Соединение должно быть надежным, если вы не сильно затяните болты на клеммнике, то такое соединение будет греться и окисляться. Что со временем приведет к пропаданию контакта. Потому отнеситесь к этому нужно серьезно.
А теперь подключаем люстру к проводам, которые идут с потолка. Когда мы проверяли пробником эти провода, мы определили, что двумя фазами являются синий и зеленый, а нулем — коричневый. Так и подключаем. Ноль подключаем к той скрутке, где провода ведут ко всем группам лампочек, одну фазу к одной группе лампочек, вторую — в другой группе.
Устанавливаем люстру на место. Перед тем я снял все плафоны, чтобы люстра стала легче.
Подаем напряжение на выключатель и проверяем нашу работу. Вот так работает люстра при включенной одной клавиши на выключателе.
А вот так работает люстра, когда включены две клавиши. Все работает, как и должно работать. Значит работа сделана правильно.
Как вы поняли, можно и самому подключить люстру не вызывая электрика. Тем самым вы сэкономите деньги и время. Вот позвоните вы к электрику, а он вам скажет, что занят, ждите день-другой. Согласитесь, это не очень удобно ждать электрика без света в доме. Потому вы сами должны знать, как подключить люстру своими руками.
- Как собрать электрощит
- Как правильно соединить провода
- Как соединять алюминиевые и медные провода
- Как установить подрозетник
- Условное графическое обозначение электрических устройств на схемах
Немного теории
Такая процедура, как установка и подключение люстры, требует определённых знаний о выключателях и проводах, с которыми придётся работать.
Подключение люстры к двойному выключателю, а не к одноклавишному, заложено в конструкции самого осветительного прибора. Три провода (с окрашенной или белой изоляцией), выходящие из потолка, также говорят об этом.
Жгут разноцветных проводов, в том числе отходящий от купленной люстры, несёт определённую информацию.
В ЕС маркировка проводов цветом закреплена стандартом МЭК 60445 от 2010 г, в РФ – ГОСТом Р 50462 от 2009г. Выглядит она так.
Разводка электросети кабелями для бытовых помещений марки NYM, ВВГ, ВВГнг (негорючий) в современном частном доме также соответствует этим нормам. Если это не так, то сеть надо прозвонить – определить назначение жил двух, трёхпроводного провода.
Это делается с помощью отвёртки со световым индикатором фазы. Фазовый проводник зажигает светодиод в отвёртке. Фиксирование результата цветным перманентным маркером или цветной изолентой обязательно.
Для освещения прокладывается кабель с 3 проводниками сечением 1.5 мм2. Сечение нулевого и фазного проводников должны быть одинаковыми. Преимущество отдаётся медным проводам: они обладают большей электропроводностью, не окисляются, долговечные, гибкие. Если перед подключением новой люстры есть возможность заменить алюминиевую проводку медной, это стоит сделать.
Максимальная мощность прибора освещения не должна превышать величину, указанную в таблице. Информация содержится в инструкции к люстре, наличие которой обязательно.
Запас прочности (отнимите от полученной мощности 20%) не помешает. Цель – застраховаться от провода меньшего сечения, некачественной меди
При старой проводке такая осторожность более чем оправдана
Также предстоит соединить провода (из одинакового металла), выходящие из потолка, с проводами люстры. Обычная скрутка с помощью пассатижей даже не рассматривается (запрещена п.2.1.21 ПУЭ). Работать с паяльником под потолком – сомнительное удовольствие, да и доступно не каждому.
Владельцу частного дома необходимо иметь колодки, СИЗы, наконечники НШВИ, климпер или самозажимные клеммы.
Когда с потолка приходит алюминиевый провод, а на люстре медный, соединять их следует только с помощью клеммных колодок, зажимов «орех» или самозажимных клемм «WAGO» с пастой «Alu-plus».
В дальнейшем под словом «соединяем» понимается как раз такое соединение проводов между собой.Конечно, все работы с приборами, проводами, надо производить при отключённой в помещении сети.
Промежуточный итог: владеем теоретической информацией, современными материалами, инструментом.
