Как собрать сифон для раковины на кухне с переливом
Сначала следует подготовить место для установки сантехнического прибора. Для этого производится демонтаж старого сифона и очистка поверхности отвода канализационной трубы. Если это чугунное изделие советских времен, придется при помощи молотка и зубила отбивать цемент, который тогда использовался в качестве гидроизолятора.
При этом нельзя допускать попадания обломков в канализационный патрубок, так как в дальнейшем они станут причиной возникновения засоров. после завершения работы устье трубы внимательно осматривается и твердые фрагменты строительного мусора удаляются пинцетом или пассатижами. Затем устанавливается резиновая заглушка.
В конструкции раковины с переливом в верхней части боковой стенки предусмотрено наличие дополнительного отверстия. Его функциональное назначение состоит в предотвращении выплескивания жидкости через край емкости при ее переполнении. Для установки под такую мойку нужен сифон, имеющий дополнительный патрубок для приема жидкости, поступающей из переливного отверстия.
Для сборки сифона для кухни с переливом, помимо действий по стандартной схеме требуется выполнение некоторых дополнительных манипуляций. Нижняя часть переливного трубопровода прикрепляется к входному патрубку сантехнического прибора с помощью накидной гайки и уплотнительной прокладки.
Переливная трубка подводится с наружной части раковины к проделанному в верхней части ее боковой поверхности отверстию. С внутренней стороны мойки трубопровод укрепляется закручиванием винтового соединения. После выполнения этих действий вода будет поступать в сифон, а не выливаться наружу при переполнении емкости.
На заключительном этапе выполняется проверка работоспособности системы. Для этого в мойку под сильным напором направляется струя воды, и все соединения внимательно осматриваются. При отсутствии течи работа считается завершенной. Просачивание жидкости в определенном месте устраняется подтягиванием крепежных элементов или заменой дефектных деталей.
Советы специалистов по сборке сифона
Собирая сифон, следует придерживаться следующих рекомендаций:
Уплотнять нарезанную на металле резьбу специальной лентой или льняной паклей.
Все имеющиеся в комплекте прокладки должны быть установлены на свое место. Если после завершения работы останется хотя бы одно колечко в пропущенном уплотнении вскоре образуется течь.
Трубные соединения уплотняются только одной прокладкой. Неопытные мастера для предотвращения появления течи устанавливают при трубопроводных соединениях две прокладки
Такие действия приводят к разгерметизации системы.
Заворачивать крепежные пластиковые гайки следует аккуратно и осторожно. Нельзя допускать слабины в соединении, но при приложении чрезмерных усилий есть риск повреждения деталей.
Прокладки устанавливаются таким же образом
Они хорошенько затягиваются на патрубке, но если перестараться произойдет разрыв материала уплотнителя.
Для предотвращения возникновения протечек на регулярной основе нужно проводить профилактическую замену износившихся уплотнителей. В противном случае можно затопить соседей.
Соблюдение правил эксплуатации имеет не менее важное значение для увеличения срока службы сантехнического прибора
Обслуживание и эксплуатация сифона
Качественно установленный сифон безотказно проработает долгие годы при своевременном обслуживании системы слива. Трубопроводную систему необходимо периодически очищать от возникающих в процессе эксплуатации загрязнений. Слипшиеся комки жира растворяются каустической содой.
Хорошие результаты дает продолжительная промывка сантехнического прибора напором воды высокой температуры. Очистка трубопроводной сети при возникновении засоров выполняется с помощью специальных химических средств. Сантехники часто используют для этой цели гибкую металлическую проволоку с утолщением на конце.
Какие нужны материалы и инструменты?
Для выполнения работ необходимы инструменты:
- Ключ разводной — монтировать трубную арматуру.
- Дрель — сверлить отверстия для фиксации трубы.
- Отвертка — закручивать болты крепления труб.
- Уровень — проверять наклон коммуникаций.
Набор материалов зависит от выбранного способа подключения:
- При подключении посудомоечной машинки напрямую необходим переходник 40/50 мм. Диаметр зависит от размера трубы. Также потребуются хомуты (2 шт.) и обратный клапан.
- Для второго варианта — при соединении через штуцер, никаких комплектующих не понадобится. Если, разумеется, уже стоит сифон с боковым штуцером.
- Для третьей схемы понадобится тройник (диаметр 40/50 см), хомуты (4 шт.), переходники нужного диаметра (4 шт.), обратный клапан.
Если вы решили подсоединить посудомойку к канализации самостоятельно, вам также могут понадобиться такие расходные материалы (с учетом способа присоединения к сливу):
- Сифон для стоков. Он сделан из пластика. Может иметь один или два боковых штуцера диаметром три четверти дюйма. Второй штуцер может быть использован для подключения СМА. Пока ничего не подключено, на второй штуцер можно поставить заглушку.
- Металлопластиковый тройник на 3/4 дюйма. Он необходим для врезки в трубу канализации.
- Обратный клапан — вещь не обязательная, но крайне полезная. Он необходим для предотвращения перелива сифона в случае засорения канализационной системы. Если его не будет, то в случае засора стоки хлынут в посудомойку.
- Канализационная труба. Ее диаметр должен быть аналогичен диаметру установленной трубы или несколько меньшим — но таким, чтобы обеспечивать требуемую производительность по сливу грязных стоков.
- Хомуты. Дюбеля или саморезы.
Использование
Канализационный насос для кухни позволяет перепланировать площадь по своему усмотрению и демонтировать слишком большие трубы. В небольшом жилище приходится использовать максимум площади и нужно искать все средства, которые помогут это осуществить. Канализационные насосы, к примеру, позволяют полностью избавиться от особенностей прокладки труб.
Чтобы канализационный сток функционировал нормально, его система должна быть расположена строго под определенным углом и состоять из труб с сечением от 100 мм для пропускания крупных включений. Благодаря работе насоса выходит принудительная канализация.
Насос под давлением пропускает стоки дальше в систему, а специальное режущее устройство внутри него измельчает все включения. То есть можно использовать трубы меньшего сечения и под другими углами, при этом без риска создания засоров внутри системы.
Для обустройства ванной комнаты стоит использовать специальные насосы канализационные, которые справляются с измельчением органических отходов, таких как волосы и фекалии.
Этап #2: подключение к водопроводу
Для установки смесителя в него вставляют крепежную шпильку, после этого подключают шланги для воды и аккуратно затягивают, чтобы они были закреплены плотно, но не чрезмерно. Далее устанавливают уплотнительную резинку, шайбу, гайки (их подтягивают гаечным ключом).
Главное, чтобы после установки смеситель был расположен правильно: его носик должен размещаться под прямым углом к стене, на которую монтируют раковину
Также следует обратить внимание на затяжку гаек. Когда смеситель уже будет закреплен, их уже не получится затянуть плотнее, поэтому нужно сразу все делать качественно и проверять
Смеситель для мойки на кухне

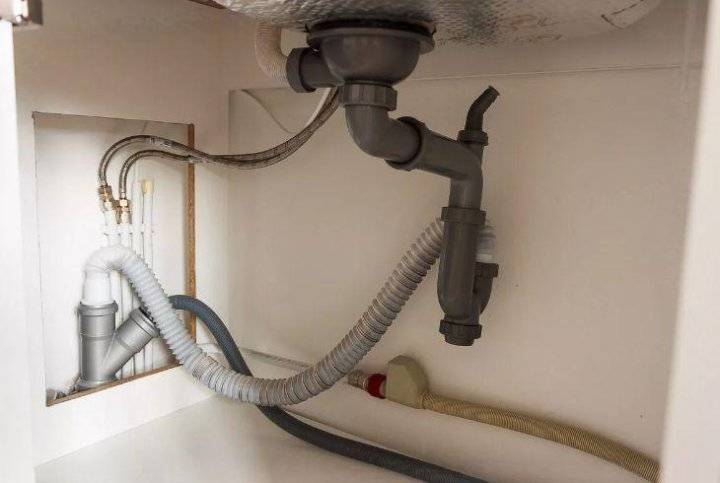

Подключение раковины к канализации
Бутылочный и S-образный сифоны
После того как водопровод подключен, надо осуществить подключение раковины к канализации. Начинают эту работу с установки сифона.
При этом учитывают, что наличие специального отверстия для переливной защиты, свидетельствует о необходимости наличия у сифона дополнительной трубы для перелива воды. По форме сифоны изготавливают, как S-образной, так и бутылочной формы.
Совет от профессионала: Для кухонных моек рекомендуется использовать S-образный сифон, так как бутылочный подвержен быстрому засорению (такой сифон придется часто чистить).
Подключение мойки к канализации проводят таким образом:
- В мойку вставляют выпуск сифона и закрепляют его.
- К сифону прикручивают трубу (либо жесткую с углом, либо гофрированную).

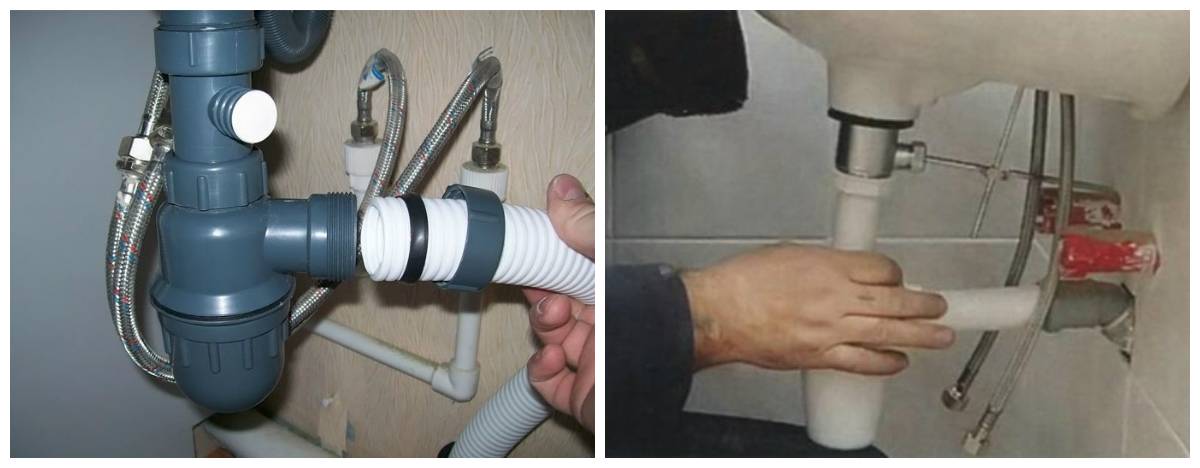

Подсоединение сифона к гофрированной трубе на кухне и к жесткой в ванной
- Прикрученную трубу вставляют в канализационный выпуск. В том случае, если диаметр выпуска значительно превышает диаметр трубы, идущей от сифона, то необходимо использовать специальный переходник, который называют уплотнительной манжетой (изготавливается из резины), и хорошо скрепить трубы.
- Далее необходимо провести проверку всех соединений на отсутствие протечек.
Проведение разметочных работ
На поверхности раковины расположены отверстия для крепления. Нужно приложить раковину к стенке стороной с отверстиями. Наряду с этим направляться выполнять установленную высоту раковины — ориентируйтесь по горизонтальной отметке. На поверхности стенки нужно отметить места, где направляться расположить отверстия для крепежа раковины. Дабы работа была произведена верно, рекомендуется ее выполнять вдвоем. Наряду с этим один человек будет удерживать раковину, а второй – проводить разметку. Для удобства работы разметку возможно проводить снизу. В случае если устанавливаемая раковина может дополнительную опору в виде пьедестала либо тумбочки, сантехнику возможно сперва поставить на опору, а после этого произвести разметку места крепления.
Установка врезных моек
Врезные мойки комплектуются крепежными частями, а также шаблоном из картона для разметки столешницы, за счет чего упрощается весь процесс. Если шаблона не будет, то используется сама мойка для правильного чертежа контуров. Подобно уже описанной инструкции, необходимо заранее сделать сборку всех элементов. Схема выполнения работы такова.
- Шаблон укладывается на столешницу или тумбу, фиксируется скотчем с разных сторон. Во время размещения картонки нужно следить, чтобы края не заходили на силовые и боковые части. Оптимальное расстояние от стенок 5–10 см.
- Далее нужно обвести контуры карандашом, расположение тщательно подобрать, чтобы было удобно эксплуатировать сантехнику, мебель и технику в дальнейшем. После переноса очертаний раковины необходимо отступить 1,5 см и сделать вторую разметку, по которой проводится вырезка.
- При помощи дрели сделать отверстия по периметру линий, сверло подбирается 10–12 мм в диаметре. В готовую дырку вставляется лобзик, выпиливается очертание.
- Очистить поверхность от пыли и другого мусора, приложить мойку для проверки отверстия, затем наждачкой обработать края, убрать сколы.
- Раковина должно плотно прилегать к столешнице. На края вырезанного отверстия наносится герметик, на лицевую сторону клеится специальная лента из сантехнического комплекта или наносится дополнительно герметик.
- Раковина вставляется и плотно прижимается всеми краями — это необходимо, чтобы обеспечить заполнение пустот силиконом. Снизу нужно зафиксировать деталь кронштейнами, начиная с углов по диагонали, потом на средней части. Излишки герметика удалить или срезать ленту.
Оставить сантехнику на 3–5 часов, чтобы силикон подсох, потом провести подключение к канализации. Угловая раковина монтируется аналогично, никаких особенностей, кроме размещения в столешнице, не существует.
Способы крепления и подключение к канализации
Способы крепления, установка умывальника зависит от выбранной модели, материала из которого она изготовлена.
- первый способ крепления, это стандартный и производится при помощи шпилек. Этот способ используется для умывальников изготовленных из легких материалов. Подготовив место, отмечаются места для отверстий с последующим просверливанием их. Далее, вкручиваются дюбеля со шпильками и монтируется чаша. После выполняется подключение к системе канализации используя сифон и прилежащие детали. Если сантехническое устройство с переливом, монтируется дополнительная трубка к сифону. Установку этим способом можно производить своими руками;
- следующий способ крепления, это тот же стандартный, только вместо шурупов используется кронштейн. После просверливания отверстий забиваются пробки, потом прикручивается кронштейн. Кронштейн является самым надежным и качественным из способов крепежа. Закончив прикручивание кронштейнов можно на них крепить раковину и выполнять подключение сифона к системе канализации. Кронштейн для раковины может быть выполнен из разных материалов из-за чего кронштейн и его жесткость отличаются. Их выбор нужно производить в зависимости от выбранной модели раковины с расчетом на них нагрузки.
Кронштейны для крепления раковины
Шпильки для крепления умывальника
Виды кронштейнов:
- чугунный кронштейн представляет собой Т образную стойку, имеющий специальную, для крепежа платформу. Чугунный кронштейн является надежным и качественным;
- сварные кронштейны из стали, форма которых в форме буквы Т или Г;

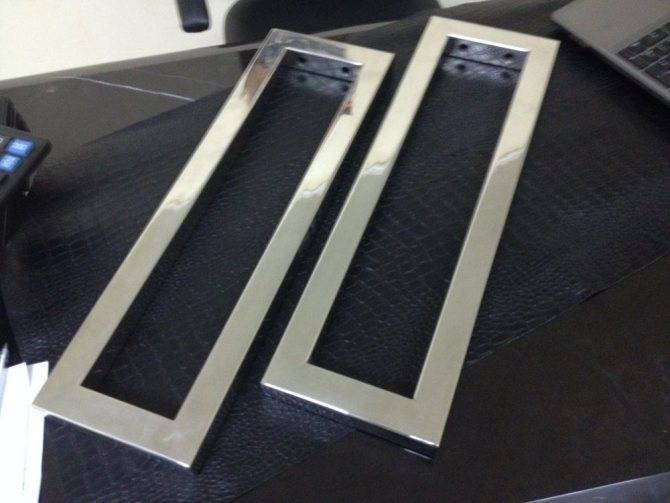

- кронштейны, форма которых напоминает рамку. Этот способ так же прост, как и предыдущий и крепеж можно выполнять своими руками;
- тумбовый метод раковины используется при выборе умывальника, встраиваемого в предмет мебели, столешницу или в определенную, специально приобретенную тумбу. Этот способ подходит для маленькой ванной.
Стальной
Чугунный
Рамка
Как подключить автомойку к водопроводу?
Схема подключения мойки Керхер представляет собой последовательное соединение необходимых функциональных элементов. Первым звеном является звено «патрубок помпы -фильтр со штуцером». Фильтр обеспечивает очистку воды, а штуцер – сцепление со шлангом с помощью коннектора с автостопом. Таким образом, подключение автомойки к водопроводу с одной стороны шланга происходит в следующем порядке: патрубок — фильтр-штуцер-коннектор с автостопом -шланг. Противоположный конец шланга соединяется с водопроводом благодаря хомуту на штуцере трубы. В экономичном варианте фильтр, а также коннектор с автостопом могут совсем отсутствовать.
Проведение установочных работ
Для упрощения и оптимизации процесса установки рекомендуется предварительно выполнить установку смесителя, после этого – подсоединение раковины.
Смеситель устанавливают, выполняя строгие правила его месторасположения. Установка обязана производиться строго под прямым углом к поверхности либо к стороне раковины.
Проведение работы:
- Установка фиксирующей шпильки на смесителе. В некоторых моделях смесителей нужно устанавливать 2 шпильки.
- Подсоединение труб для холодной и тёплой воды. Их направляться зафиксировать при помощи рожкового ключа. Степень затягивания – средняя.
- Через находящееся в раковине отверстие нужно протянуть и установить шланги для подачи холодной и тёплой воды.
- Установка фиксирующей шпильки. Ее нужно укрепить при помощи уплотнительных материалов. В большинстве случаев употребляется особая прокладка. Ее монтируют с внутренней стороны шпильки. Она уплотняется гайками и прижимными шайбами для осуществления крепежа.
- Затягивание гаек. Производится при помощи гаечного ключа.
Порядок монтажа смесителя представлен в следующем видео:
Как собрать сифон для раковины
Установка сифона под раковину выполняется после монтажа умывальника. Его верхняя часть прикрепляется в сливном отверстии, поэтому монтировать устройство даже при неудобных формах раковины и ее высоте нужно после установки.
Трубный
Собрать жесткую модель проще. Она сохраняет определенные размеры, жестко закрепляется, что упрощает монтаж. Технология установки у трубного или бутылочного варианта практически одинакова.
Перед работой осматривают изделие и оценивают комплектующие. Внимательно осматривают резиновые прокладки: они должны быть целыми, без трещин и порезов. Работать лучше в перчатках.
- На сливное отверстие раковину ставят решетку с прокладкой. Уплотнитель гарантирует прохождение воды только через отверстие и только в трубу.
- Вставляют в кольцо слива сливной патрубок. Он скрепляется винтом.
- На патрубок снизу навинчивают трубу с изгибом.
- Подсоединяют отвод к канализации. Используются жесткие трубы, иначе все преимущество трубного сифона будет нивелировано гофрированным переходником.
- При сборке всегда проверяют состояние уплотнителей. Следят за тем, чтобы кольца оставались на местах, указанных в инструкции, а не смещались.
Осторожно нужно выполнять сборку, если сифон изготовлен из металлического сплава и будет оставаться на виду. Монтаж не должен сопровождаться появлением царапин и торчащих кусок уплотнителя
Бутылочный
Конструкция бутылочного простого сифона мало чем отличается от трубного, хотя и включает больше элементов. Сборка производится по такой же схеме. Однако колбовые модели чаще имеют дополнение в виде переливной трубки. Кроме того, такое устройство может быть полуавтоматическим.
Пошаговая инструкция по сборке усложненного варианта:
- На сливное отверстие раковины монтируют решетку с уплотнительным кольцом. Уплотнитель двойной.
- Затем соединяют соответствующий патрубок с переливом.
- На перелив укрепляют фильтр и декоративное кольцо.
- Крепят на сливное отверстие сливной патрубок, а к нему прикручивают бутылочную часть сифона.
- Снизу на колбу устанавливают крышку с резиновой прокладкой.
- Соединяют патрубок на переливе и отвод на верхней части сифона гофрированной переливной трубкой.
- Подвижный тросик из стали соединяют с металлическими крышками. Крышку устанавливают в сливное отверстие.
- К переливу регулировочный трос закрепляют болтами.
- Ставят сливной шланг от сифона к канализационной трубе. Монтируют в раструб, то есть просто вставляют. Стыковку выполняют через уплотнительное кольцо. На этом участке используют герметик.
- Проверяют работу системы. Ставят под раковину ведро или таз и включают воду. При правильной сборке протечек быть не должно. Если же вода появляется на месте какого-либо соединения, необходимо разобрать конструкцию, собрать заново, сильнее затягивая гайки.
Подключение сифона к нескольким потребителям производится по такой же схеме. Соединяют отводы дополнительных устройств хомутами.
Гофрированный
Такой вариант интересен тем, что придать нужный изгиб и конфигурацию можно прямо на месте монтажа. Тем самым учитывают все нюансы: размер умывальника, расположение, метод крепления. Чтобы собрать сифон для раковины в ванной из гофры, поступают следующим образом:
- На сливное отверстие ставят резиновую прокладку. Некоторые производители советуют при этом использовать акриловый или силиконовый водостойкий герметик.
- Вставляют в отверстие защитную сетку. Подсоединяют с помощью винта горловину сифона с выпуском. Эта деталь должна быть в комплекте.
- На горловину садят гофру, закрепляя затяжную пластиковую гайку. Если сифон будет обслуживать и стиральную машину, монтируют отводной патрубок.
- Сгибают гофрированную трубу в виде буквы N или S и скрепляют ее в таком положении пластиковыми хомутами.
- Нижний раструб гофры вставляют в раструб канализационной трубы. Используют уплотнительное кольцо и герметик.
- Проверяют сборку. Включают воду на полную мощность и подкладывают под сифон бумажное полотенце. Если есть протечка, бумага промокнет на этом участке. Закрывают кран и выжидают, не появится ли плохой запах. В колене должен сформироваться водяной затвор. Если запахи из канализации проникают в комнату, изгиб не достаточный для формирования пробки.
Для очистки конструкцию нужно будет отсоединить от горловины, разобрать, выпрямить и промыть водой под напором или с помощью технических средств. Это основное неудобство такого решения.
Как продлить жизнь сливной системе
Многие хозяйки стараются продлить жизнь каждому из своих кухонных помощников. Не исключение и сливная система мойки. Ее поломка не только парализует работу на кухне, но и может причинить немало вреда, затопив всю комнату.
Чтобы избежать протечки, нужно проверить все части системы
Протечка сифона происходит, как правило, вследствие износа уплотнителей. Для того чтобы они служили гораздо дольше, перед установкой обязательно обработайте их специальной смазкой, можно силиконовой. Также дать течь сифон может из-за возникновения трещины на одном из патрубков или бутылке. Это происходит если перетянуть гайки при установке.
Совет! При покупке внимательно осмотрите изделие на предмет трещин и сколов, которые впоследствии могут стать причиной очень неприятной ситуации – протечки.
Для того чтобы сливная система не засорялась необходимо вовремя прочищать тело сифона от загрязнений.
Прочистка сифона
Сделать это можно несколькими способами:
- потоком горячей воды;
- вантузом;
- химическими средствами для очистки канализационных систем;
- выкручиванием нижней части сифона и очищением его вручную.
Не забывайте о профилактических очистках и щадящих средствах. С их помощью вы сможете забыть о ремонте сливной системы на долгое время.
Подсоединение сантехники в помещении санузла
Сегодня при решении вопроса, как в туалете к канализации подключить раковину, следует учитывать, что умывальники сейчас оснащаются, как правило, не единственной отводящей трубой, а полноценной системой слива-перелива. В данной комплектации сливная труба дополнена трубкой, ведущей от отверстия, расположенного высоко в боковой стенке сантехники, над смесителем, со сливным каналом.
Таким образом, при заполнении чаши вода не будет переливаться через край, попадая по водоотводящей трубке непосредственно в сифон.
Система слива перелива в раковине
Демонтаж
Первым шагом монтажа слива при замене умывальника или ванны становится демонтаж отслужившего свой срок устройства. Для этого демонтируется удерживающий винт, расположенный в центре сливной решетки, установленной в рукомойнике. Из-за длительной эксплуатации части этого конструктивного элемента иногда оказываются прикипевшими друг к другу.
В такой ситуации выходом является демонтаж нижней колбы сифонного аппарата: затем, в процессе прокручивания верхней части, сцепление винта и решетки, скорее всего, удастся ослабить. Также имеется вариант применения специального средства – раствора, который поможет удалить застарелые загрязнения, сцепляющие детали.
После того как сифонная колба или труба демонтирована, необходимо
произвести очистку сточного патрубка, а затем заткнуть его на время установки
нового оснащения, например, тряпкой – если вы не хотите, чтобы открытый стояк
вонял и отравлял вам существование на протяжении всего процесса ремонта.
Несколько важных замечаний
До начала подключения раковины нужно учесть некоторые нюансы проведения работы:
- для подсоединения кухонной мойки к канализации не нужно сильно затягивать все соединения, поскольку в таком случае можно повредить резиновые уплотнительные прокладки;
- в том случае, когда при проверке качества соединений между трубой и манжетой имеется протечка, тогда необходимо вынуть манжету, хорошо просушить поверхности, которые предстоит заново соединить. Затем сухую манжету смазывают герметиком и производят соединение вновь;
- для подключения двойной кухонной мойки следует приобретать специальный сифон, имеющий выход на две трубы.
Каждый домашний умелец при условии выполнения правил монтажа может подсоединить раковину или мойку для кухни собственными руками.
