Поломки телевизора с кинескопом
Если на ТВ с кинескопом появляется зелёный монитор, в первую очередь нужно проверить имеющуюся плату. Неисправным обычно становится монитор, которому больше 10 лет. Нужно периодически вызывать мастера, чтобы он устранял неполадки на ранних стадиях их возникновения.
Но также возможны другие причины зеленого экрана телевизора, которые придется устранить:
- Катод с модулятором замкнут.
- Испортился транзистор.
- Утечка конденсатора. В первую очередь подлежит замене конденсатор.
- Вышла из строя сама микросхема.
- Катод неспособен к эмиссии. В таком случае цвет экрана будет изменен.
Чтобы проверить транзистор, используют замер напряжение на его выходе. Если произошел пробой, то показатель будет равен 0,09 киловольт. ТВ экран на телевизоре становится измененным из-за поломки конденсатора. Его придется заменить. Могут быть и иные причины, но если ничего не помогает, нужно все-таки проверить конденсатор. Когда ТВ старый и ему больше 10 лет, эмиссия в катодах уменьшается. В таком случае потеря цвета – ожидаемый процесс. Интенсивность применения отличается:
- красный – 0,7;
- зеленый – 0,2;
- синий – 0,1.
Поэтому пропадать в первую очередь начинает красный, а «зеленый телевизор» станет преобладать, если эмиссия остаётся в норме. В таком варианте помоет «прострелка» катодов или замена кинескопа.
Устранение плохого контакта
Полосы на экране жк-телевизора могут появиться из-за плохого контакта соединений. Такого рода неисправности, как правило — результат некачественной сборки или неверного использования телевизора. Например, попадание влажности внутрь корпуса, которая может стать результатом неправильной чистки экрана, механические удары. Установить данную причину можно после визуального осмотра соединений невооруженным взглядом или с помощью увеличительных приборов.
Окисление контактов на плате
Окисление контактов можно счистить лезвием или ножом, его легко определить по зеленому налету, но если проблема носит масштабный характер, то самостоятельно исправить его сложно. После необходимо проверить напряжение или прозвонить контакты мультиметром.
Еще одна причина появления различных полос на дисплее телевизора – надлом проводков шлейфа. Его можно определить легким нажатием или движением шлейфа: если изображением восстанавливается, значит, поломка обнаружена. Устранение надлома – кропотливый и тонкий процесс. Нужно определить с помощью лупы, где именно проводки сломаны. Восстановить их можно, используя токопроводящий лак или нагревая контакты до умеренной температуры. Сильный перегрев выведет из строя все контакты.
Восстановление с помощью токопроводящего клея
Замена шлейфа
В некоторых случаях придется менять весь шлейф матрицы на новый. В первую очередь, необходимо приобрести новую деталь — ее можно заказать в ремонтной мастерской, но перед этим узнать точную модель своего телевизора, год выпуска телевизора или монитора. Поменять неисправный шлейф матрицы можно самостоятельно или в сервисе. При ремонте потребуется некоторый набор инструментов: отвертки или биты PH, PZ, TORX, HEX, SL.
Шлейф соединения находится внутри корпуса, следовательно, его нужно аккуратно разобрать. Необходимо отсоединить крышу, аккуратно открутить все болтики и добраться до самой детали.
Большинство соединений крепятся с помощью специальных разъемов, провода не придется выпаивать. Достаточно надавить на защелку (принцип соединения схожий с кабелями интернета или телефона).
Конструкции телевизоров разных фирм, таких как Samsung (Самсунг), Sony (Сони), Philips (Филипс), могут несколько отличаться, поэтому следует воспользоваться инструкцией, или заказать детализацию сборки на официальном сайте компании.
Непропечатанные области
Существует несколько возможных причин появления белых полос при печати, поэтому может потребоваться проверить каждую из них в процессе устранения проблемы, но в большинстве случаев проблема вызвана барабаном.
Лазерный принтер рисует лазерным лучом изображения того, что вы печатаете на зеленый металлический цилиндр, называемый барабан или фоторецептор. Затем этот барабан передаёт тонер на бумагу, когда она через него проходит. Барабан является расходным материалом и может быть встроен в картридж с тонером или отдельно от него.
Если барабан каким-либо образом поврежден, есть отпечатки пальцев на нём или загрязнения – это может привести к отсутствию участков печати, потому что грязь блокирует изображение при соприкосновении с страницей. Это также может быть вызвано поврежденным или грязным зеркалом, которое отражает лазерный луч, или оно может быть вызвано поломкой блока термического закрепления.
Фьюзер – это сменная деталь в принтере, которая плавит тонер для его закрепления на странице. Он также применяет давление, поэтому, если какая-то его часть повреждена, он может оставлять островки непропечатанных областей.
К сожалению, простая очистка не всегда бывает эффективна, но следующие шаги могут помочь устранить проблему:
- Заправьте или замените на старый картридж на новый, возможно в нём просто закончился тонер;
- Замените фоторецептор – чаще всего это решает пробелему;
- Замените блок термозакрепления (фьюзер) принтера. Предупреждение Никогда не прикасайтесь к зеленому металлическому цилиндру-барабану. Еще раз напоминаем, что будьте осторожны, и если вы не уверены, то лучше поручить эту работу специалисту ремонтнику.
Пятна на странице (либо всегда в одном и том же месте, либо нет) Если вы видите пятна при печати на принтере, и они всегда находятся в одном и том же месте, это обычно указывает на повреждение барабана или роликов (см. Проблему 2 выше для определения барабана). Это также может быть ролик.
Это происходит потому что на барабане или роликах может быть отпечаток пальца или грязь, которая смазывает тонер на странице, когда он проходит через термоэлемент.
Если пятна находятся в разных местах, то, скорее всего, это барабан. Загляните внутрь принтера и посмотрите есть ли какая-либо грязь на барабане или любом из роликов, которые могут указывать на проблему. Выполните следующие шаги по очереди и выполните еще одну печать перед следующим шагом, чтобы устранить проблему.
- Очистите ролики.
- Заправьте картридж или если то замените на новый.
- Замените барабан.
- Замените блок термозакрепления.
Ремонт
Далее будет рассказано, как устранить вертикальные полосы на экране телевизора от Samsung, LG и других производителей. Если пользователь не уверен, что сможет справиться с ремонтом самостоятельно, то стоит обратиться за помощью к квалифицированному телемастеру.
Окисление контактов шлейфа
Это результат ошибки при производстве TV-аппарата или неправильной эксплуатации устройства потребителем.
Так как окисление металлических контактов представляет собой специфический налёт зеленого цвета, пользователь без труда сможет определить данный дефект после открепления задней крышки корпуса телевизора. Устранить окисление можно при помощи канцелярского ножа или любого другого острого предмета. После чистки шлейфа матрицы рекомендуется сначала замерить уровень электрического напряжения на плате, и лишь потом включать телевизионное устройство.
Для профилактики других неисправностей пользователь может также отсоединить и вновь подключить очищенный шлейф.
Проблема с матрицей
Если вертикальные цветные полосы имеют ширину в 1-2 пикселя, а сам дефект то появляется на дисплее TV, то самостоятельно исчезает, следует предположить связь неисправности с повреждённой матрицей.
Замена матрицы представляет собой сложную и дорогую операцию, проведение которой следует поручить специалистам ремонтной мастерской.
Сложность ремонта обуславливается:
- большим количеством хрупких проводников, которые расположены на матрице;
- необходимостью в специальном оборудовании — например, ИК-паяльнике;
- аккуратностью, с которой следует «прикасаться» к компонентам матрицы.
В случае, если пользователь наблюдает горизонтальные и вертикальные полосы на экране ЖК-телевизора, то, вероятно, причиной поломки является выход из строя дешифратора столбцов.
Со временем линии лишь увеличатся в размерах, поэтому при возникновении подобного дефекта пользователю следует незамедлительно обратиться в телемастерскую.
Замена шлейфа
Для устранения вертикальных полос на телевизоре может потребоваться замена шлейфа. В данном случае будет необходимо заказать новый шлейф, предназначенный именно для модели ремонтируемого телевизора, в мастерской. Узнать модель TB-аппарата можно по специальной наклейке, которая расположена на задней крышке корпуса девайса. Для замены шлейфа потребуется разобрать корпус телевизора.
Так как крепление задней крышки устройства осуществляется при помощи «стандартных» болтов, у пользователя на данном этапе ремонта не должно возникнуть каких-либо трудностей.
Единственное, что обязательно следует учитывать, — это то, что к отсоединяемой крышке могут быть прикреплены шлейфы материнской платы: операцию следует выполнять медленно и очень аккуратно.
Также следует учитывать, что расположение внутренних компонентов телевизора зависит от производителя устройства: чтобы избежать дополнительных повреждений девайса, перед началом ремонта рекомендуется ознакомиться с содержанием комплектной инструкции. Детализацию сборки можно найти на официальном сайте производителя.
Заключение
Теперь вы поняли, что делать, если на экране телевизора появились вертикальные полосы. Неисправность может быть связана как с серьезными повреждениями внутренних компонентов устройства, так и со сбоями работы ПО или загрязнением периферийных аксессуаров.
Если на экране телевизора появились цветные или черно-белые полосы, не спешите нести устройство в ремонт. В большинстве случаев дефект можно устранить в домашних условиях.
Это же касается ЖК-мониторов и плазменных экранов. Чтобы убрать полосы, необходимо выяснить, почему на дисплее появляются «мёртвые зоны»: возможно, сгорела матрица, произошло окисление шлейфа или в кабель попала пыль.
Как устранить неисправность?
Если неисправность заключается в шлейфе матрицы, тогда вы будете видеть разноцветные вертикальные линии, а если подключить компьютер к монитору посредством специального кабеля, то эти полосы исчезнут. На неисправность матрицы указывают следующие параметры дисплея: вертикальные белые полосы, появление черной полосы с рябью, а также инверсия изображения на экране. Кроме того, на неисправность матрицы указывает появление черных полос, зачастую они бывают полупрозрачными, а если нетбук примет какое-то определенное положение, то экран может вовсе стать черным. На неисправность видеочипа указывают: на экране появились помехи (артефакты) в виде красных, синих горизонтальных линий, либо в виде цветных квадратов, черточек по всему дисплею, а также если при аналогичных помехах изображение на внешнем мониторе появляется без каких-либо искажений, а изменение положения экрана и его изгиб не влияют на картинку.
Черные полосы могут возникать на экране в том случае, если ваше устройство оборудовано двумя видеокартами, например, nvidia optimus, которые обладают автоматическим переключением, а в настройках видеокарты нет пункта масштабирования. Соответственно, отсутствие этого пункта и самого масштабирования является причиной появления черных полос. Если во время работы за компьютером или в играх черные полосы не появляются, а возникают только тогда, когда вы воспроизводите видеозапись, то это значит, что неполадка заключается в вашем устройстве воспроизведения (видеоплеере). Кроме того, если черные полосы возникают при загрузке операционной системы и во время ее работы, тогда следует сбросить настройки в БИОСе на стандартные.
Инструкция
Убедитесь, что видеокарта правильно установлена на материнской плате компьютера. Также проверьте, надежно ли подключен монитор, проверив разъемы на системном блоке и самом устройстве. Если неполадки заключаются в видеокарте или мониторе, скорее всего, при включении компьютера вы будете слышать привычные звуки загрузки системы, но изображение на дисплее будет отсутствовать.
Установите последние версии драйверов для монитора и видеокарты. Если они отсутствуют, вы можете наблюдать полное отсутствие изображения, а также слишком размытую или темную картинку. Также попробуйте настроить изображение монитора с помощью функциональных клавиш, расположенных на его передней панели. Возможно, сбились настройки яркости и контраста, вследствие чего изображение на мониторе слишком темное.
Если темный экран возникает при запуске какого-либо приложения, например компьютерной игры, возможно, оно не подходит под ваши системные требования и зависает при старте. Попробуйте нажать клавишу Windows или комбинацию Ctrl+Alt+Del, чтобы завершить программу, которая вызвала зависание системы, или нажмите на кнопку Reset, расположенную на системном блоке.
Черный экран может возникать и как допустимая особенность работы системы в тех или иных случаях. Например, во время установки драйверов для видеоадаптера экран может становиться на некоторое время черным. Причиной этого является автонастройка системы и установка соответствующих видеопараметров. Через некоторое время изображение на мониторе появляется вновь. Также некоторые компьютерные игры не имеют загрузочного экрана, вследствие чего после их запуска пользователь несколько минут может наблюдать черный экран. Затем появляется изображение, и начинается непосредственно сама игра.
Внезапно появившиеся полосы на экране компьютера или ноутбука – одна из самых неприятных поломок. Такой визуальный эффект может быть следствием одной из нескольких неисправностей и требует немедленного устранения, так как мешает нормальной работе пользователя.
Как устроено соединение шлейфа с матрицей
Ниже приведены разные схемы, передающие одну мысль — для соединения контактов гибкого шлейфа с напыленными контактами матрицы, применяется . Внутри этого скотча (по моему мнению) содержатся проводящие шарики, расположенные на достаточном расстоянии между друг другом, чтобы не было электрического контакта. Контакт появляется при нагревании и сжимании скотча — шарики сближаются и появляется проводимость.
Нужно помнить, что на гибкий шлейф ставится дешифратор и проблема может быть в месте соединения шлейфа и дешифратора.
Как понять, что виноваты шлейфы — посмотрите англоязычное видео на тему.
Как китаец в гараже снимает шлейф с дешифратором с матрицы, вычищяет остатки старого анизотропного клея на шлейфе и на матрице и наносит новый.
Возможные причины нарушения целостности изображения
Прежде всего, тщательно проверьте все разъемы. Исключите вероятность неплотно прилегающего периферийного кабеля или забитого видеовыхода. После этого войдите в ТВ-меню и выберите автоматические настройки. Если на экране вашего ЖК телевизора вновь появились полосы, значит, проблема таится внутри.
Вы можете наблюдать как вертикальные, так и горизонтальные полосы, которые имеют одинаковую природу возникновения и устраняются с помощью одних и тех же приемов
Важно помнить, что ни один телевизор не застрахован от подобных неполадок. Даже топовые жидкокристаллические телевизоры от Samsung, Sony, LG, Philips – это всего лишь бытовая техника, которая подвержена как внешнему, так и внутреннему воздействию
| Внешние проявления | Вероятная неисправность |
| Тонкая вертикальная линия | Ошибка матрицы |
| Одна или несколько цветных вертикальных линий | Дефект матрицы |
| Разноцветные горизонтальные полосы, разводы | Отсоединение контактного шлейфа от матрицы |
| Белая горизонтальная линия | Дефект кадровой разверстки |
| Черные вертикальные или горизонтальные полосы | Сбой дешифратора |
Узкая вертикальная линия указывает на случайную единичную ошибку матрицы, которая могла произойти по вине неожиданного перепада напряжения. В этом случае стоит подождать некоторое время, полоса может исчезнуть сама собой.
Одна или несколько вертикальных полос определенного цвета – показатель поломки матрицы. Оттягивать время нежелательно, ведь их количество может увеличиваться и занимать весь экран. При незначительном повреждении возможен ремонт, при обширном дефекте может потребоваться полная замена матрицы.
Горизонтальные полоски разного цвета, разводы, рябь и искажение экрана – результат того, что соединение контактного шлейфа с матрицей ослабло или пропало. Для устранения неисправности достаточно просто перепаять контакты.
В Интернете вы можете найти большое количество рекомендаций по самостоятельному ремонту, где пошагово описаны действия по перепайке. Самый главный совет: если вы не являетесь мастером по починке телевизоров, НЕ ДЕЛАЙТЕ это САМОСТОЯТЕЛЬНО!!! Проблема не очень критична, но своими неграмотными действиями вы можете усугубить ситуацию и довести дело до замены дорогостоящих запчастей.
Тонкая белая горизонтальная линия выдает дефект кадровой разверстки. Он может появиться из-за постоянных скачков напряжения, короткого замыкания или разряда молнии, после которых контакты плавятся, а на микросхеме появляются трещины. Необходимые меры зависят от степени повреждения.
Вертикальные или горизонтальные полосы черного цвета без единого пикселя требуют самого дорогого ремонта. Обычно они означают поломку дешифратора, поэтому приходится менять всю матрицу полностью. В противном случае эти линии будут становиться все шире и шире, пока, наконец, не заполнят весь экран.
Возможные виды полосок и поломок
Горизонтальные и вертикальные полосы на экране телевизора возникают из-за программных сбоев, внутренних и внешних поломок
Стоит обратить внимание на цвет, количество дефектов, чтобы понять, в чем может быть ошибка
Тонкая горизонтальная полоса
Стоит обратить внимание на кадровую развертку, которая сбивается после резких скачков напряжение, к примеру, во время грозы или отключения электричества. В результате таких же проблем могут появиться микротрещины на микросхемах
Разноцветные горизонтальные
Такие полоски могут заполнять как часть экрана, так и весь монитор. Они имеют разные оттенки и напоминают рябь. Такая неисправность часто указывает на выход шлейфа матрицы из строя. В этом случае его необходимо перепаять, но стоит доверить такой процесс профессионалу. Он же сразу определит, нет ли неисправностей в матрице или блоке управления изображением.
Ремонт телевизоров на 30% ниже
чем в сервисных центрах у дома
Заказать ремонт

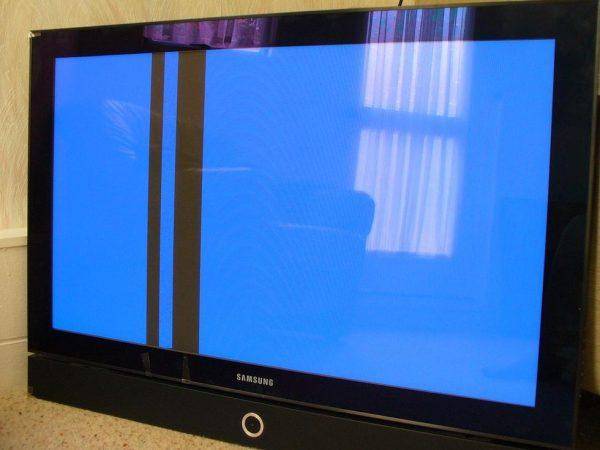

Темные, черные горизонтальные и вертикальные полоски
Могут находится по центру или по всему монитору. Такие полосы на экране телевизора часто указывают на серьезные и дорогостоящие поломки. К ним относят повреждение дешифратора, без которого невозможно воспроизведение сигнала. Чаще всего требуется его полная замена.
Совет. Если появились черные горизонтальные полосы на экране телевизора, не стоит затягивать с ремонтом, даже если они вначале не сильно мешают просмотру. Чем больше нарушений, тем дороже обойдется ремонт.
Небольшие вертикальные дефекты
В зависимости от типа телевизора такие поломки указывают на выход из строя дешифратора, матричного столба. Причины – скачки напряжения. Если даже одну полоску вовремя не устранить, она будет расползаться, пока не закроет весь экран.
Розовые вертикальные штрихи
Мониторная матрица дает подобные сбои. Они могут появиться не только от скачков напряжения в сети, но и от механических повреждений телевизора.
Естественный износ также влияет на появление розовых вертикальных полос на экране ТВ. О нем также готовит фиолетовый дефект.

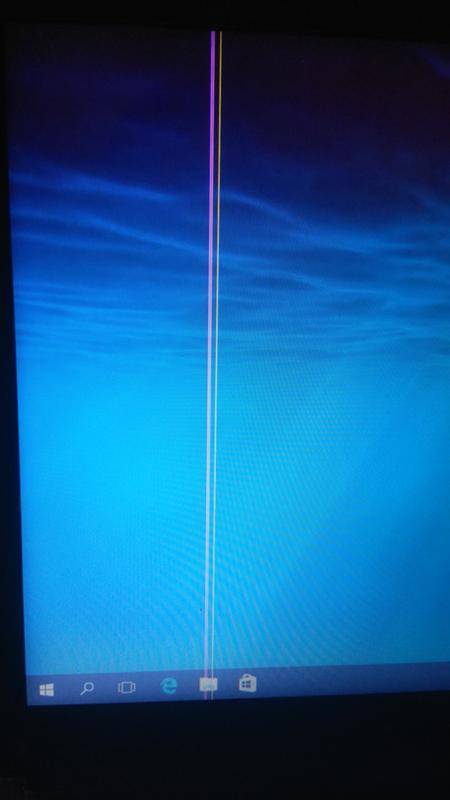

Вертикальная белая линия
Полоска может быть небольшой, еле заметной или, наоборот, толстой и ярко-выраженной. Причина – выход матрицы из строя или проблемы в ее работе. Проверить, действительно ли поврежден этот элемент ТВ, достаточно просто:
- Аккуратно надавите пальцем на белую линию;
- Посмотрите, исчезла ли она или нет;
- Если исчезла и потом снова появилась – поломки в матрице.
Но не стоит нажимать слишком сильно, иначе можно навредить технике еще больше.
Синие вертикальные линии
После перегрева или длительной работы могут появиться синие вертикальные полоски на экране телевизора. Они указывают на проблемы с видеокартой, которая имеет свой срок годности. Другая причина – отслоение матричного шлейфа или отслоение шарика припоя видеопроцессора подложки BGA.
Совет. Даже при выявлении причины не стоит разбирать ТВ самостоятельно, если вы не мастер. Элементы матрицы, микросхем настолько малы и хрупки, что повредить их не составит никакого труда.
Зеленые вертикальные дефекты
Такие поломки говорят о повреждении шлейфа, соединяющего формирующую плату изображения и LCD-матрицу. Такая линия может быть любой: от широкой в несколько сантиметров, до узкой в 1-3 пикселя.
Интересный факт. Если полоска появилась резко после длительной работы ТВ, выключите технику и дайте ей остыть. Часто вместе с перегревом уходит и дефект.
Красная или желтая вертикальная полоса
Поломки шлейфового соединения матрицы часто дает красные полоски. Они же указывают на поломку разъемов кабеля или их запыленности. Нередко происходит отслоение дорожки на плате или повреждение кабеля VGA. Часть таких дефектов можно починить дома.
Вертикальные желтые линии – признак неполадок в видеокарте. А также после попадания влаги на телевизор, в результате чего вздуваются и окисляются контакты.
О чем говорит вид полос на экране
При использовании телевизора многие пользователи сталкиваются с полосами, которые появляются на экране. Эти строки могут быть:
- всегда быть на виду или периодически исчезать из поля зрения;
- затемнить весь дисплей устройства.
- цветные;
- черный или белый;
- вертикально расположенная;
- идти горизонтально;
- занимают определенную область экрана;
Если на телевизоре пользователя появляется полоса, соответствующая одному из перечисленных типов линий, это явный признак неисправности телевизора. Такое разнообразие типов возможных полос на экране телевизора связано с тем, что появление определенных линий на телевизоре зависит от поломки конкретных деталей устройства.
| Типы групп на ТВ | Возможная причина появления |
| Горизонтальные мигающие полосы разных оттенков или одного цвета | Проблема с соединением шлейфов бытового прибора с матрицей дисплея |
| Большая белая линия, идущая горизонтально | Распределение развертки ТВ-кадров |
| Синие, красные и зеленые полосы | Неисправность системы, отвечающей за управление изображением |
| Тонкая вертикальная линия экрана | Проблема в работе матрицы дисплея |
| Черная полоса в любом направлении | Неисправность декодера электрического устройства |

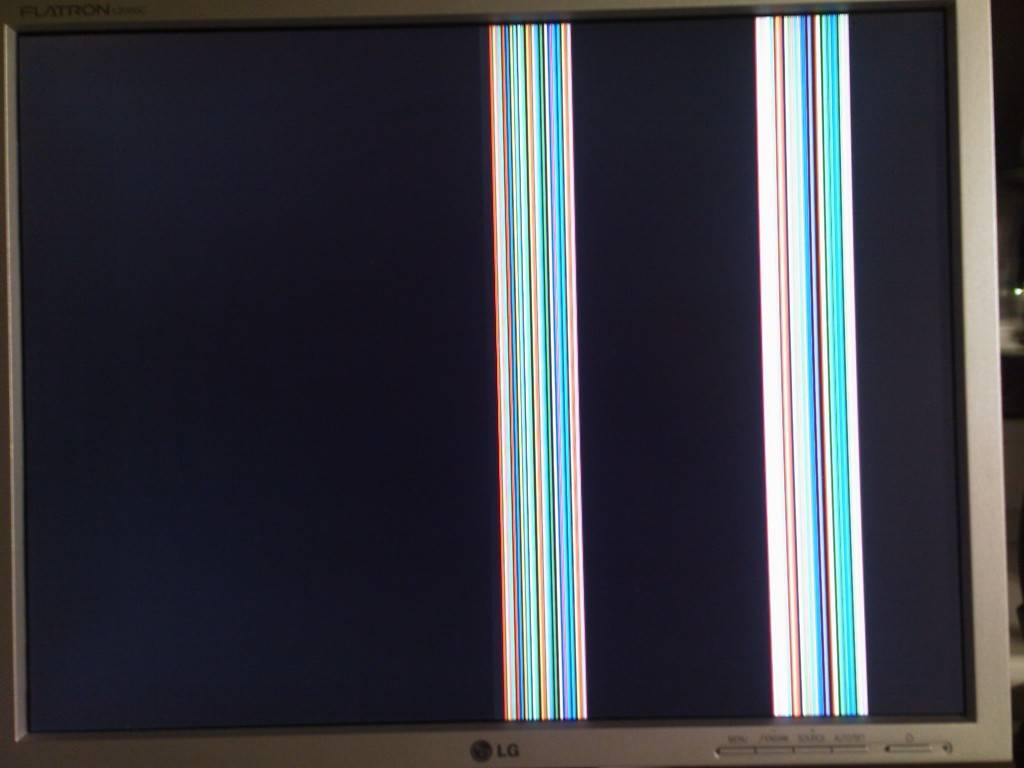

| Разноцветные линии вертикально вдоль определенной области экрана | Механическое повреждение дисплея в определенном месте |
| Цветные линии на всем экране телевизора | Неисправность жидкокристаллического контроллера устройства |
Как по характеру и виду полос на экране определить неисправность
Чаще всего на экране телевизора при повреждении компонентов материнской платы или соединительных сигнальных шлейфов возникают горизонтальные полосы. Они бывают нескольких типов, по которым можно судить о классе поломки и возможных действиях. В том числе, характер полос покажет человеку с некоторым уровнем знаний, сколько ему примерно придется отдать за ремонт своего аппарата.
Белая полоса на экране говорит о том, что на жидкокристаллические ячейки матрицы не поступает напряжение управляющего сигнала. Такое поведение дисплея типично для TN и VA дисплеев. Они прозрачные в нормальном состоянии, без активации светопропускающих ячеек. В IPS матрицах картина иная. В нормальном состоянии они идеально черные, поэтому белая полоса свидетельствует о поступлении высокого управляющего напряжения.
В любом случае, наличие яркой полосы на дисплее свидетельствует о неполадках в системе кадровой развертки. Это отдельный компонент аппаратной части телевизора. Его диагностика требует специального оборудования и производится только в условиях сервисной мастерской. Возможно, блок придется заменить целиком. Но в любом случае, обращение в сервис обязательно.
Цветные полосы (синие, сиреневые, фиолетовые) указывают на неполадки контроллера жидкокристаллического дисплея. Они могут свидетельствовать как осбоях в микропроцессорных чипах, так и повреждениях печатной платы. Например, широкие синие или фиолетовые полосы могут возникнуть после воздействия на элементную базу вибраций или ударов.
В этом случае повреждаются площадки пайки и сопротивление контактных групп изменяется. Данная проблема также диагностируется в сервисном центре. Ремонт может свестись как к нагреванию контактных площадок специальной воздушной паяльной станцией, так и полной заменой контроллера.
На неполадки дешифраторов матрицы, а их может быть в телевизоре несколько, указывают черные полосы. Для их устранения также придется везти устройство в сервис, так как проверить состояние сложной электроники в домашних условиях не представляется возможным.
Вертикальные полосы менее волнительны для владельца телевизора. Они показывают разнообразные сбои в матрице, не вызванные серьезными повреждениями аппаратной части.
- На дисплее может появиться черная полоса из-за кратковременного скачка напряжения и некритичного пробоя управляющих ключей. Обычно проблема или устраняется сама собой, или исчезает после отключения телевизора от розетки на 5-10 минут.
- Множество цветных полос явно указывают на неполадки шлейфа. При некоторых навыках можно проверить состояние этого элемента самостоятельно. Равно как и очистить его контактные площадки и установить на штатное место.
Диагностика
Справедливости ради отметим, что внешний вид полос не всегда свидетельствует о серьезной неисправности и не означает, что телевизор следует как можно скорее отнести к профессиональному мастеру. Иногда они возникают из-за халатности пользователя, это может быть из-за попадания пыли в устройство или неверно выставленных настроек изображения. Обе проблемы можно решить независимо.
Для этого зайдите в меню настроек ТВ. Затем выберите опцию «Поддержка». В нем нажмите на блок «Самодиагностика». Итак, все, что осталось, это начать тестирование изображения.
Если причина появления полос на экране телевизора — программная, то систему следует прошить, для этого выполняется ряд последовательных манипуляций:
- в открытых настройках найдите блок «Поддержка»;
- выберите «Обновление программного обеспечения».
- подключите ресивер кабельного ТВ или Wi-Fi к Интернету;
После этого система автоматически начнет проверку правильности обновлений. Обязательно дождаться завершения загрузки, как правило, время напрямую зависит от скорости интернет-соединения.
1 этап
Первым делом осмотрите места пайки основной микросхемы с другими элементами телевизора — обнаружить трещины в кольце можно с помощью обычной лупы.
Надо сказать, что кольцевые трещины появляются не только в «безымянных» устройствах, но и в устройствах всемирно известных производителей. Неисправность может дать о себе знать уже через несколько месяцев работы туберкулеза. Решение проблемы — пропаять ослабленные контакты шлейфа.
2 этап
После этого пользователь может проверить питание микросхемы шасси. В большинстве современных моделей телевизоров этот элемент представляет собой отдельный комбинированный мини-трансформатор, но есть и устройства, в которых питание на микросхему подается непосредственно от основного блока питания.
В любом случае электрическая энергия перед попаданием на плату обрабатывается защитными резисторами, выход из строя которых может вызвать появление горизонтальных полос или полное отсутствие изображения на дисплее.
Наиболее частые причины выхода из строя — перенапряжения и неточная пайка контактов при изготовлении телевизионного устройства.
3 этап
Третий этап диагностики заключается в проверке электролитических конденсаторов, расположенных на основной микросхеме. Состояние конденсаторов можно определить по их внешнему виду: поврежденные элементы деформируются и выглядят вздутыми.
Особое внимание стоит уделить электролитам, используемым в цепи питания персональной микросхемы — эти конденсаторы имеют большую емкость (до 2000 мкФ) и принимают на себя большую нагрузку, чем другие элементы сети.
Для решения проблемы достаточно заменить неисправный электролит внешне на новый — если пользователь сомневается в работоспособности того или иного конденсатора, не лишним будет обновить весь блок этих элементов
4 этап
Последний этап диагностики — осмотр персональной микросхемы устройства — пользователь должен обратить внимание на трещины в защитном корпусе, а также проверить температуру, до которой нагревается карта во время работы телевизора. Не пытайтесь заменить чип самостоятельно
Владелец телевизора может проверить соединительные кабели катушек шасси, поврежденные контакты которых также вызывают появление горизонтальных полос на части экрана
Не пытайтесь заменить чип самостоятельно. Владелец телевизора может проверить соединительные кабели катушек шасси, поврежденные контакты которых также вызывают появление горизонтальных полос на части экрана.
