Правила расчета и возведения плитного фундамента — рассматриваем по пунктам

Преимущества и недостатки монолитных плит под фундамент

Основной конструктивной особенностью основания этого типа является капитальность и надежность, которая особенно проявляется при устройстве на почвах 1 категории. Не менее весомое преимущество – равномерное распределение нагрузок от всех конструкций здания на поверхность грунта.

Фундамент-монолит в виде плиты обладает множеством других достоинств:

• Минимум земляных работ – обычно снимается только верхний плодородный слой почвы.
• Минимальная трудоемкость сооружения опалубки – она устанавливается только по периметру основания.
• Относительно простой процесс устройства – не требуется привлечение спецтехники (за исключение бетоновоза, поскольку плиту надо залить за 1 раз для получения цельной бетонной конструкции).
• Возможность строительства зданий из любых стеновых материалов – кирпич, газобетонные, поризованные блоки, дерево и др.
• Повышенные прочностные характеристики.

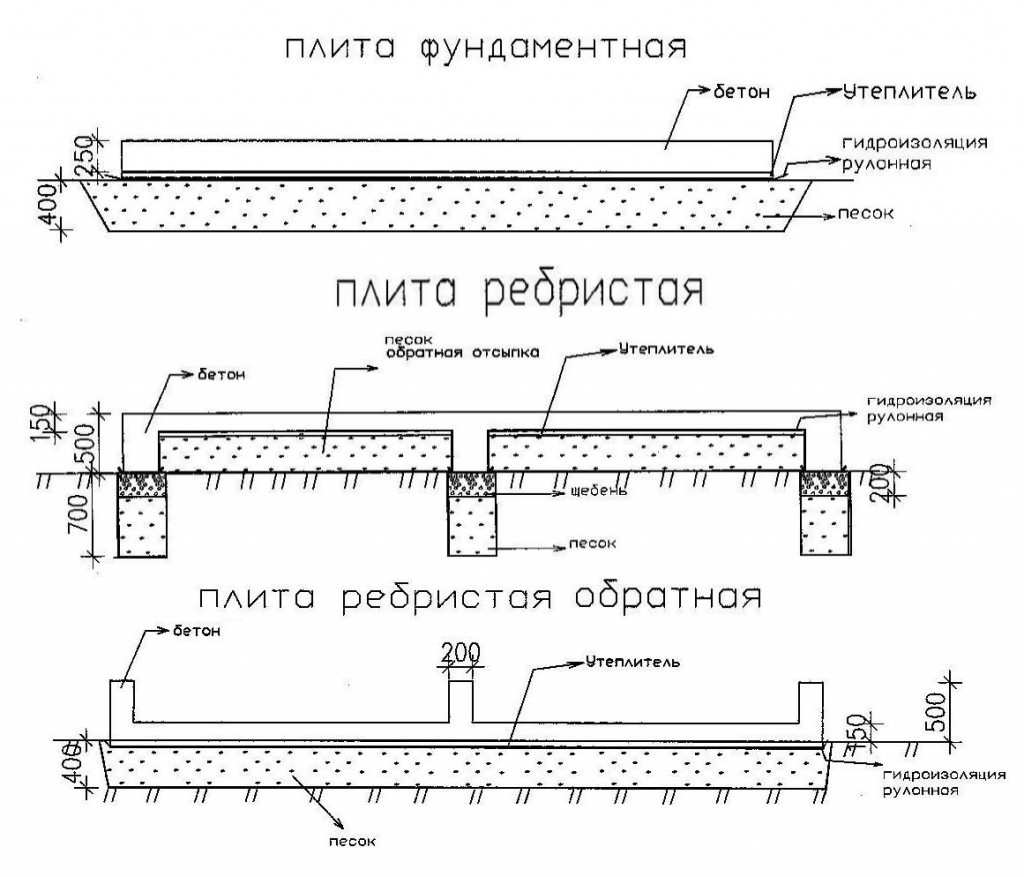

Рисунок 4. Конструктивные особенности плитного фундамента

Из недостатков можно отметить необходимость тщательной подготовки грунтового основания – плитный фундамент сооружается обязательно на идеально ровной поверхности. Среди других минусов:

• сложность прокладки коммуникаций – как правило, канализационные и водопроводные линии прокладываются до бетонирования;
• невозможность возведения подвала;
• дороговизна обустройства – за счет большого расхода арматуры для армирования, бетона и других материалов.

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

• сбор нагрузок;
• расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузки	Значение	Коэффициент надежности
Стены и перегородки
Кирпич 640 мм	1150 кг/м2	1,2
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 200 мм	160 кг/м2	1,1
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки гипсокартонные 80 мм	30-35 кг/м2	1,2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм	625 кг/м2	1,2 — для сборных и 1,3 — для монолита
Деревянные по балкам	150 кг/м2	1,1
Крыша по деревянным стропилам
С металлическим покрытием	60 кг/м2	1,1
С керамическим покрытием	120 кг/м2
С битумным покрытием	70 кг/м2
Временные нагрузки
Полезная для жилых зданий	150 кг/м2	1,2
Снеговая	В зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СНиП «строительная климатология».	1,4

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1,

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Плюсы и минусы фундамента

Как и все конструкции, у монолита есть свои достоинства и недостатки.

Преимущества

• Появляется возможность возводить сооружения со значительным весом на слабых грунтах.

• Минимум усадочных деформаций.

• Нет необходимости глубокой закладки оснований, что сокращает количество используемой спецтехники.

• Монолитная бетонная плита может использоваться в качестве пола первого этажа, так как имеет ровную верхнюю поверхность.

Помимо этого, применение конструкций с ребрами:

• Увеличивает прочность основания, что позволяет сократить толщину плоской части.

• Улучшает устойчивость к механическим повреждениям и деформациям.

• Дает возможность равномерно распределять нагрузку здания.

Гидроизоляция и утепление

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

• Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
• Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
• Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.

Принципы расчетов

Расчет фундамента строения включает определение таких важнейших параметров, как заглубление, площадь опоры на грунт, размеры основания. Он должен учитывать все определяющие факторы – геофизические характеристики грунта, климатические особенности, величины и направленность нагрузок, в том числе от веса всех элементов строения и самого фундамента.

Необходимые исходные данные следует брать у организаций, специализирующихся на геологических изысканиях, а также из проверенных источников.

Прежде чем приступить к строительству, необходимо определить потребность в бетоне, армирующих элементах и других материалах. Возведение фундамента нельзя останавливать на середине, а потому расчеты должны помочь правильно закупить нужное их количество.

Следует учитывать, что расчеты несколько различаются для разных типов фундаментов. Свои методики существуют для ленточных, столбчатых, плитных и свайных вариантов оснований. При отсутствии достоверных данных о состоянии грунта в месте закладки дома, придется проводить геологические исследования с привлечением специалистов.

Расчет потребности в бетоне

Работы по заливке бетона нельзя останавливать, не закончив их полностью

Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:

1. Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
2. Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
3. Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.

Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.

Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.

Советуем почитать: Марка бетона и пропорции для фундамента частного дома

Этапы строительных работ

Участок, отведенный под застройку, следует защищать от дождевой воды, для чего устраиваются водоотводящие траншеи. Потом приступают к выполнению разметки под рытье котлована.

Дно должно располагаться строго горизонтально, для чего проводится контроль с помощью нивелира. Глубина нами уже определена. Как правило, плита готового фундамента должна возвышаться над земной поверхностью сантиметров на пятнадцать или больше. Весь плодородный слой почвы удаляется, что тоже оказывает влияние га глубину устройства котлована.

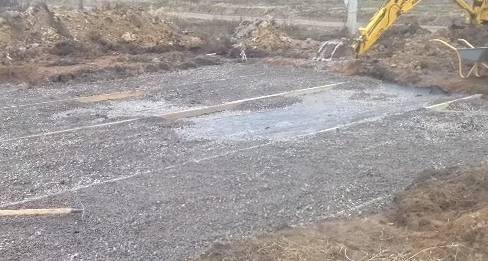

На дне расстилается геотекстиль, насыпается песчаная подушка и слой щебенки. Засыпка выполняется послойно, материал смачивается и утрамбовывается, так как от этого зависит эксплуатационный срок фундамента.

Заливается слой тощего бетона, чтобы получить ровную поверхность.

После того, как растворная масса застынет, укладывается гидроизоляционный материал. Как правило, для этого применяют рулоны рубероида или жидкий битум. Полоски накладываются с напуском, участки которых обрабатываются газовой горелкой.

Устанавливается опалубочная конструкция. Высота ее не слишком большая, особых сложностей работа не вызывает. Щиты изготавливаются из досок или фанерного материала

Отдельное внимание уделяется выравниванию верхнего края по одной горизонтали

В качестве утеплительного материала используют экструдированный пенополистирол, толщина которого достигает пяти – десяти сантиметров. Стыковочные участки проклеиваются скотчем, чтобы здесь не протекало цементное молочко.

Готовится по площади будущего основания каркас из арматуры, закладывается в опалубку двумя рядами.

Выполняется бетонирование, для чего следует заказать необходимое количество раствора на заводе с доставкой на площадку.

Проектирование плитных оснований

Расчет базируется на показателях грунта, насколько он насыщен водой и каковы его несущие характеристики. С целью определения данных показателей обязательно выполняется геологические изыскания с соблюдением действующих норм и правил.

Важно знать! Монолитная плита под фундамент дома характеризуется толщиной в 15-35 см. Это рекомендуемое специалистами значение

Важно доверить подбор и расчеты квалифицированным профессионалам своего дела с многолетним опытом работы.

Обязательно измеряется нагрузка веса сооружения, она не должна превышать несущую способность монолита. С целью расчета давления вычисляется вес стройматериалов, применяемых для строительства перекрытий, стен, крыши

Помимо этого, обязательно берется во внимание нагрузки следующих типов: ветровые, снеговые, полезные. Полученные значения суммируются и делятся на площадь опоры

Итоговый параметр должен отвечать требованиям СНиП 2.02.01-83. Если он не соответствует норме, нужно рассмотреть один из следующих вариантов:

• Расширить площадь опоры.

• Изменить основание.

• Заменить подстилающую породу.

Сократить вес надземной части сооружения.

Как рассчитывается монолитный плитный фундамент?

Правильнее всего, когда фундамент монолитная плита рассчитывается профессиональным инженером совместно с разработкой проектно-технической документации на строительство дома. Но в некоторых ситуациях не имеется возможности или средств либо просто нецелесообразно поручать это дело специалистам (например, если основание предназначено для бани, времянки или другого подобного строения). Поэтому домашние мастера нередко производят расчеты базовых параметров самостоятельно.

Как рассчитывается оптимальная толщина плиты?

Основным параметром плитного основания является толщина – именно от этого зависит несущая способность конструкции. Если плита будет слишком тонкой, она может попросту не выдержать воздействующих на нее нагрузок. А чрезмерно толстый фундамент – это необоснованные финансовые расходы.

Также толщина определяется с учетом разновидности грунта, поэтому без геологических изысканий не обойтись. Обычно высота такого основания выбирается в пределах от 150 до 300 мм в зависимости от этажности здания и материала стен.

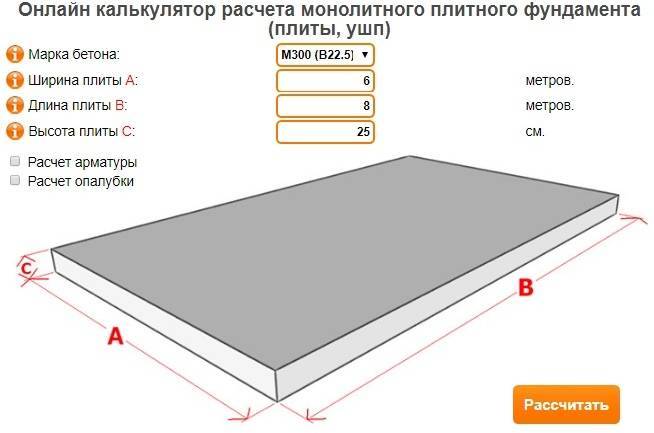

Калькулятор расчета оптимальной толщины фундаментной плиты

Расчет подходящей толщины монолитной плиты лучше заказать в конструкторском бюро. Но сегодня в сети Интернет можно найти и специализированные калькуляторы, которые помогут вам рассчитать высоту на основании таких данных, как:

• тип грунта на участке;
• материал и суммарная площадь стен;
• тип и площадь перекрытия;
• тип, общая площадь и угол уклона кровли;
• регион строительства.

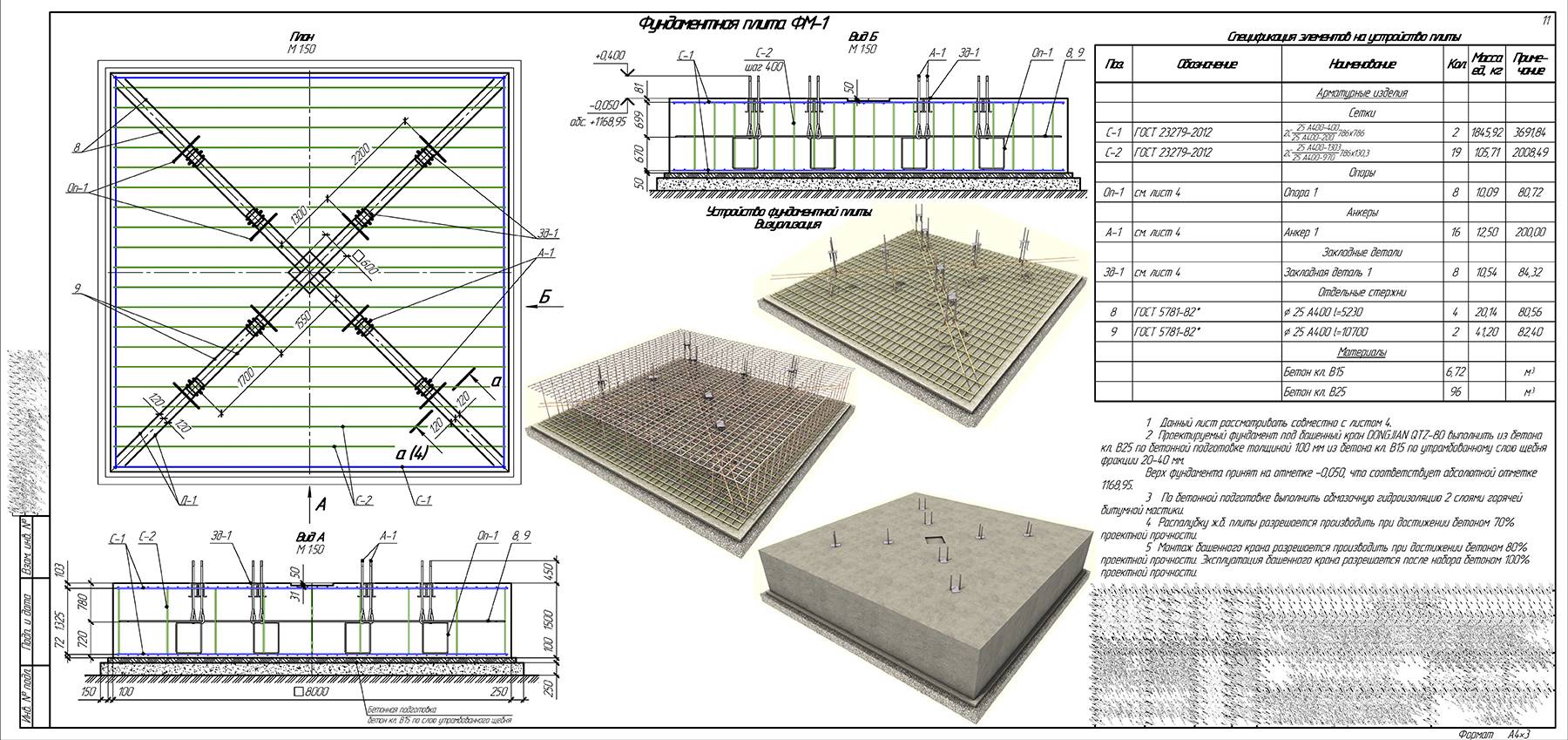

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Как правило, арматурный каркас для плитного фундамента толщиной до 150 мм делается в 1 ряд и устанавливается он по центральной горизонтальной оси. Для плит от 200 мм и более армирующую сетку располагают в 2 ряда с обеспечением защитного бетонного слоя минимум по 30 мм снизу и сверху. Стандартный размер ячеек сетки 200-300 мм. Для изготовления используется рифленая арматура сечением 12-16 мм.

Расчеты сечения производятся в зависимости от предполагаемых нагрузок и необходимой несущей способности основания. Количество материала определяется с учетом площади будущей плиты и размера шага расположения продольных и поперечных прутков каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Удобнее всего производить расчеты сечения арматуры и размера ячеек армирующего каркаса с помощью специальных онлайн-калькуляторов. Но если вы планируете заказывать проектную документацию на строительство дома, то в ней все эти данные будут отражены.

Калькулятор расчета количества основной арматуры

Количество прутков на армирующий каркас тоже проще рассчитывать специальным онлайн-калькулятором. Для этого нужно ввести лишь несколько параметров:

• линейные размеры основания;
• шаг размещения прутков;
• количество рядов армирующей конструкции.

Как правило, калькулятор выдает результат уже с 10 % запасом, включающим нахлест арматуры при ее соединении по длине.

Глубина размещения

В большинстве случаев закладка плитной фундаментной основы выполняется с незначительной глубиной. Если проектом не предусмотрены подвалы или подземные парковки, плиту разрешается заливать по уровню земной поверхности.

При наличии подвала или подземного яруса, глубину расположения плиты уточняют с учетом размеров запланированного помещения и значением его высоты.

Основными факторами, определяющими глубину закладки фундаментной плиты, считаются:

• точка промерзания почвы;
• тип почвенного состава;
• создаваемая нагрузка на грунт;
• расположение грунтовой влаги.

Решив возводить плитный фундамент своими руками, размеры котлована определите сами, уточнив число слоев:

• если грунт илистый, то укладывается слой геотекстиля. В иных случаях такая работа не выполняется;
• подушка из щебенки и песка. Значение ее толщины варьируется в пределах пятнадцати – шестидесяти сантиметров и определяется промерзанием земли и ее типовыми отличиями. Если земля промерзает на глубину более метра, следует насыпать около сорока сантиметров песка и до пятнадцати – щебенки. В случае, когда промерзание не превышает метровую отметку, общая высота подушки может составлять тридцать – сорок сантиметров;
• толщина бетонной основы, с помощью которой формируется ровная поверхность под укладку теплоизоляционного материала. Если предстоит строительство небольшого домика, то этот вид работ разрешается не выполнять;
• теплоизоляционный слой. Для теплых районов он достигает десяти сантиметров, для холодных – пятнадцати. Следует также учесть показатель влажности почвенного состава, от которого тоже зависит толщина теплоизоляции.

Расчеты по глубине закладки фундамента выполняются индивидуально, с учетом особенностей участка, отведенного под строительство. В северных районах с нестабильными почвами устраивают котлованы глубиной от восьмидесяти сантиметров до одного метра, при этом вся толщина основания составляет сто – сто двадцать сантиметров. Если строительство ведется по стабильным почвенным составам в районах с теплым климатом, глубины котлована хватит в тридцать – сорок сантиметров. При этом фундаментная основа составляет 0.5 – 0.6 м.

А какой должна быть толщина плиты фундамента на скальном участке? Достаточно двадцати сантиметров.

Расчет двухпролетной балки с консолями

Двухпролетные балки являются статически неопределимыми конструкциями, хоть с консолями, хоть без. Рассчитываются такие балки с использованием метода сил или метода опорных моментов. Ничего особенно сложного в таких расчетах нет, тем не менее, если пролеты у балки одинаковые, то далеко не всегда есть желание проходить всю процедуру расчетов с учетом того, что для бесконсольных двухпролетных балок с равными пролетами все основные данные для расчета уже давно определены и ничего считать особенно не надо. К тому иногда длина консолей изначально не задается и если стоит задача подобрать соответствующую длину для консолей, то производить каждый раз соответствующие расчеты желание пропадает и вовсе.

В таких случаях можно воспользоваться таким полезным принципом, как принцип суперпозиции, смысл которого в том, что если на какую-либо конструкцию действует несколько нагрузок, то рассчитывать конструкцию на совместное действие нагрузок вовсе не обязательно. Можно рассчитать конструкцию на действие каждой отдельно взятой нагрузки, а затем полученные результаты сложить.

План расчета плитного фундамента

А). Поройтесь в ваших разрешительных бумагах и отыщите то самое инженерно-геологическое изыскание, которое мы настоятельно рекомендовали сделать, а не проигнорировать. Ведь именно там точно указано, каков тип почв, да какова глубина залегания грунтовых вод, да как высоко проходит линия промерзания под вашим будущим домом. Собственно, зная тип грунта, по таблице ниже определите удельное давление фундаментной плиты на почву.

(табл. 1)

Оптимальное удельное давление фундаментной плиты на почву

Если дом будет стоять на грунтах красного цвета, лучше всего расчет плитного фундамента все же заказать проектантам.

Потому что на глинистых грунтах высока вероятность значительного увлажнения почвы, и здание может начать «утопать» из-за резкого уменьшения несущей способности почвы весной. В этом случае нужно выполнить и провести сравнительный анализ свайного и плитного фундаментов.

А если дом стоит на супеси, то возможно, лучше все же ставить заглубленный ленточный фундамент. В общем, красная линия в таблице – это повод задуматься – а нужно ли самому считать толщину плитного фундамента?

В). А теперь опять поройтесь в документах, и найдите строительный план дома. Открывайте спецификацию и начинайте считать общий вес строения, возведенного над фундаментом. Даже без учета рояля, хорошо откормленной тещи и камина, на плитное основание будет денно и нощно давить та еще нагрузка… Поэтому вот вам табличка, калькулятор возьмете сами и, приступайте, благословясь…

(табл. 2)

Расчет веса

Если угол наклона вашей крыше почти такой же как в альпийском домике в стиле шале (более 60 градусов), можете снеговой нагрузкой пренебречь.

С). А сейчас сосчитайте массу фундамента (M_ф), которая выдержит дом вместе с тещей и роялем. Для этого сначала вычислите практическую удельную нагрузку на дом. Разделите вес строения на площадь фундаментной плиты (S_ф). Теперь сравните полученное число с тем, что стоит в табл. 1. Разницу между полученным и табличным значениями умножьте на площадь S_ф – вот вам и масса плиты-основания.

D). Плотность железобетона – 2 500 кг/м3, помните? Ну, а дальше, все как физик прописал:

Дано – масса (M_ф), плотность (ρ);

Найти – объем (V_ф).

Решение очевидно (7 класс средней школы):

                              V_ф= M_ф/ρ

Ну, а теперь опять идем к третьеклашке и задаем такую задачку:

Дано – объем (V_ф), площадь (S_ф) (для вас может и основания дома, но для школьника это параллелепипед);

Найти – высоту (H_ф) (для школьника, а для вас – толщину плитного фундамента).

Ребенок (если не круглый двоечник), знает:

                              V = S x H;

Отсюда                Н = V/S.

Ну вот и все. Нашли толщину, теперь округлите ее в большую сторону к ближайшему кратному 5. Это нужно, чтобы заливать было удобней. Впрочем, если вам проще сделать высоту плиты основания 34 см – можете не округлять.

Технология расчета

Калькулятор для расчета плитного фундамента прост в применении, поэтому его можно использовать людям без особых строительных навыков, главное правильно ввести все необходимые данные:

• параметры плиты (длина, ширина, высота);
• габариты доски для опалубки (длина, ширина, толщина);
• величина арматуры (ширина и длина ячейки, диаметр, число ячеек);
• состав бетонной смеси ( количество мешков с цементом, вес мешка);
• пропорции бетонной смеси (соотношение цемента, щебня и песка);
• стоимость всех вышеперечисленных материалов (песок, цемент, щебень, арматура, доска).

Даже если вы собираетесь нанять профессионалов для строительных работ, полезно знать приблизительную сумму, которая уйдет на строительство плиточного фундамента.

Расчет нагрузки на фундамент

От правильности расчета нагрузки на фундамент зависит стойкость будущего здания.

Чтоб произвести точный расчет, необходимы такие ведомости:

габариты будущего здания ( этажность дома, толщина стен, материал)

На данном этапе важно узнать общую массу стен дома; нагрузка на фундамент от перекрытий (стоит учитывать что перекрытия бывают разные: деревянные, металлические, железобетонные, выполнены с пустотных плит); нагрузка, зависящая от вида кровли (для расчета необходимо выбрать тип крыши и материал); на следующем этапе предстоит узнать нагрузку от фундамента (нужно выбрать тип фундамента и задать все соответствующие параметры); для того, чтоб рассчитать отделку стен внутри, нужно задать все виды материалов, используемые для отделки, после чего программа произведет расчет, исходя из предыдущих данных; на заключительном этапе необходимо ввести полезную нагрузку (нагрузка от находящихся в доме предметов, мебели, людей и т. д.). Также следует учитывать нагрузку от снега, чтоб предотвратить проседание фундамента

Также следует учитывать нагрузку от снега, чтоб предотвратить проседание фундамента.

Нагрузка на фундамент рассчитывается только после утверждения проекта здания и всех нюансов стройки. Сделать расчеты вы сможете здесь: http://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament.html

Определение площади фундамента под дом

Чтоб определить площадь фундамента под дом, необходимо произвести такие расчеты:

• несущая способность грунтовой поверхности на строительном участке;
• ориентировочная деформация почвы.

Расчет грунта, обладающего несущими способностями немного проще, поэтому вполне реально осуществить его самостоятельно.

Определить площадь фундамента под домом можно в два этапа:

1. Высчитать вес конструкции постройки, выяснить снеговую и полезную нагрузку;
2. Точный расчет размеров плитного фундамента.

Количество бетона

Плитный фундамент — это монолитная плита, которая укладывается, исходя из площади будущего дома. Чтоб узнать количество необходимого бетона, нужно рассчитать объем будущей плиты (умножьте площадь на толщину монолитной плиты).

Порядок расчета плитного фундамента

Расчет плитного фундамента производится учитывая параметры здания и происходит в несколько этапов:

• строительные материалы для создания подушки (песок, щебень) рассчитываются таким образом: толщина слоя засыпки множится на площадь;
• теплоизоляционный слой равняется площади фундаментной плиты;
• гидроизоляционный слой равняется площади фундамента и ширине нахлестов по бокам (приблизительно 15 см);
• высчитывается количество бетона вышеуказанным способом;
• количество необходимой арматуры зависит от размеров ячеек;
• проволка для связки арматуры рассчитывается 30см на одно связывание арматур. Для того, чтоб узнать количество проволочных отрезков, необходимо высчитать количество арматурных пересечений;
• общая длина щитов для опалубки должна ровняться периметру фундаментной плиты.После подсчетов количества строительных материалов будет куда проще подсчитать общую стоимость постройки.

Но кроме стройматериалов не забывайте о расходах на доставку, аренду строительной техники или помощь специалистов.

Применение плитного фундамента его основные достоинства и недостатки

Перечислим положительные стороны применения плитного фундамента. В каких случаях рекомендуется его монтаж.

Основные плюсы фундамента плиты

1. Отлично подходит для не стабильных грунтов. Плитный фундамент сохраняет равномерное распределение нагрузки во время сезонных изменений грунта. Такие изменения наблюдаются с началом заморозков, весной вовремя оттепели, обильных осадков. Все это влияет на объём и плотность почвы. Фундаментные плиты, в отличие от ленточного фундамента, ведут себя как единое целое. Фундамент вместе со строением поднимается и опускается.
2. Большая несущая способность. Так как площадь основания фундамента большая, то давление, которое оказывает фундамент на грунт маленькое. Поэтому плитный фундамент легко справляется с нагрузкой от многоэтажных домов.
3. Большой срок службы. Такое монолитное основание дома способно прослужить десятки лет. Конечно, это возможно, если соблюдаются все технологические процессы. Выполнены правильно гидроизоляция и утепление. Бетонная смесь соответствует принятым нормам и стандартам.
4. Прочность. Плитный фундамент является самым прочным из существующих видов. Это обеспечивается за счет однородности, отсутствие швов и соединений. Хорошая гидроизоляция не дает его разрушать влаге.
5. Минимальные земляные работы. Если грунты устойчивы, то это позволит выполнить монтаж на поверхности. Для очистки и выравнивания участка может не понадобиться специальная техника, что сократит расходы по возведению.
6. Не сложный монтаж. Для выполнения работ по возведению не требуется специальные знания и умения. С монтажом монолитного фундамента можно вполне справиться своими силами.
7. Готовые полы первого этажа. Плита является хорошим основанием для пола. На него можно укладывать напольное покрытие — линолеум, кафель, ламинат.

Недостатки плитного фундамента

Ко всем перечисленным минусам стоит добавить и несколько отрицательных сторон использования плитного основания:

1. Высокая стоимость. Конечно же, использование такого количества арматуры и бетона не может не сказаться на стоимости проекта. Его цена в несколько раз превышает стоимость ленточного и свайного фундамента. В случае использования тяжелой строительной техники, также существенно влияет на его стоимость.
2. Проблемы с коммуникациями. Все подземные коммуникации — канализация, водопровод необходимо выполнить в начале строительства. Все трубы остаются под плитой. Их замена, при необходимости, очень затруднительна. Поэтому к этому этапу нужно отнестись очень ответственно. Рекомендуется использовать трубы самого высокого качества.
3. Не рекомендуется для холмистой местности. Если на участке под строительство дома большие перепады высот, то затраты могут возрасти еще в несколько раз. К тому же сохраняется опасность оползневого сдвига, что приведет к смешению всего дома. Для холмистой и горной местности рекомендуется использовать свайный фундамент.
4. Утепление. Так как бетонная плита хорошо впитывает влагу и при наступлении морозов, замерзшая вода может повредить основание.
5. Слабая прочность на изгиб. Ошибки при строительстве, которые приводят к неравномерной нагрузке на плиту, приводят к появлению трещин. Это может предотвратить хорошо сделанная песочно-гравийная подушка и правильно обвязанная арматурная решетка.

Что такое плитный фундамент?

Люди во все времена старались строить свой дом на прочном каменном основании. Именно этот подход давал надежность и долговечность построенным зданиям. И именно он привел к проектированию и строительству на плитных фундаментах.

Плитным фундаментом принято называть конструкцию основания под здание, имеющую вид железобетонной монолитной плиты, располагающейся в границах периметра здания, а чаще несколько выходящую за них.

Существует два вида таких фундаментов:

• сборные, собранные в единую плиту из готовых заводских блоков или плит;
• монолитные, изготовленные непосредственно на стройплощадке и представляющие цельную жесткую конструкцию из армированного бетона.

Сборная фундаментная плита сооружается из готовых железобетонных плит, произведенных на ЗЖБИ – заводе железобетонных изделий. Для изготовления могут применяться плиты типа:

• ПД – плита дорожная;
• ПДП – дорожная для покрытий;
• ПДГ – дорожная с рифленой поверхностью;
• ПДН – дорожная с напряженной арматурой;
• ПАГ – аэродромная и мн. др.

Сборный фундамент из плит хорошо держит нагрузку на сухих, прочных и непучинистых грунтах. А лучше всего они работают на грунтах с мелко- или крупнообломочной каменной структурой. Для этого вида оснований желательна небольшая глубина промерзания грунтов. Поэтому чаще сборные плиты используются для строительства в южных районах страны, где грунт не замерзает или глубина промерзания незначительная.

Но стоит только супесчаному, глинистому, а особенно лессовому грунту немного подмокнуть, например, от тающего снега или затяжных осенних дождей, так немедленно начинаются проседания отдельных плит и после этого трещат стены и перекрытия дома.

• Плитный монолитный фундамент является огромным искусственным плоским камнем высокой прочности. Прочность монолитного фундамента на сжатие обеспечивается использованием соответствующей марки бетона, а на изгиб – его арматурным каркасом.
• Конструкцию каркаса изготавливают из арматурных стержней нужного диаметра и марки стали, пользуясь данными ГОСТ 5781. Можно делать каркас из композитных материалов – стекло или углепластика. Часть композитной арматуры изготавливается на основе базальтового волокна.
• На месте стальной каркас сваривается электросваркой или связывается мягкой стальной проволокой. Композитный каркас только вяжется проволокой, точно так же, как и стальной.
• Арматурный каркас имеет вид пространственной конструкции, в которой арматура расположена во взаимно перпендикулярных направлениях и образует две плоскости в виде горизонтальных сеток. Его схема определяется при проектировании.
• Размер ячейки этих сеток рассчитывается при проектировании и находится в пределах 200 х 200 – 300 х 300 мм. Арматуру используют диаметром 12 – 16 мм.

Виды плитного фундамента

Каркас устанавливается на пластиковых «стульчиках» – опорах. Их высота обеспечивает точное расстояние от нижней и верхней плоскостей фундамента, и составляет 50 мм. Каркасы монтируются так, что бы расстояние от их краев до опалубки так же было по 50 мм. Этот промежуток при заливке и уплотнении бетона образует специальный слой, защищающий арматурный каркас от коррозии. После застывания бетона и набора им прочности, заданной расчетом при проектировании монолитный фундамент готов к возведению здания.

Глубина размещения

Как плавило, плиточная основа будущего дома закладывает на небольшой глубине. Если строительство не предполагает создания подвала или подземного этажа, плиту нужно заливать вровень с поверхностью земли.

При создании подвала или подземного этажа, глубина размещения плиты определяется размерами этого помещения и его высотой.

Глубина котлована определяется самостоятельно и выполняется достаточно просто. Для этого потребуется самостоятельно подсчитать количество слоев:

1. Слой геотекстиля, размещаемый первым ярусом при проведении строительства на илистых грунтах, в ином случае такой слой не требуется.
2. Песчаная подушка.
3. Слой бетонного основания, формирующий ровную поверхность для укладки геотектиля, может не укладываться в случае, когда выполняется строительство небольших по площади жилых домов.
4. Слой гидроизоляции в два слоя, поперек и вдоль.

В типовых случаях глубина котлована для укладки всех слоев рассчитывается с учетом суммарной толщины всех слоев до 750 мм.

Все расчеты лучше всего произвести перед началом проведения строительства. Это упростит успешное выполнение всех этапов дальнейших работ.
