Безопасное использование
Функционирование пиролизного котла подразумевает работу на максимально высоких температурах. Поэтому каждый производитель предъявляет высокие требования к монтажу и эксплуатации оборудования.
Установку проводит специалист, имеющий необходимую компетенцию. Котёл размещается в отдельном помещении с хорошей вентиляцией, на агрегат устанавливается дымоход.
Учитывают также следующие правила эксплуатации:
- При отсутствии достаточной тяги или необходимого теплоносителя котёл нельзя эксплуатировать.
- Загрузку и розжиг оборудования запрещено доверять детям или каким-либо посторонним лицам.
- Температура воды в системе труб, идущих через котёл, не должна превышать 95 °C. Если показатель превышен, пламя в камере агрегата на время ослабляют с помощью песка. Параллельно с этим открывают все возможные заслонки дымохода.
- Котёл сильно нагревается во время работы, поэтому возле него не должны находиться легковоспламеняющиеся материалы и предметы.
- Модифицировать конструкцию котла и использовать не по назначению категорически запрещено.
Лучшие классические твердотопливные котлы
Классический твердотопливный чугунный котел пришел на смену печи. Оборудование отличается простой конструкцией, работает на принципе прямого горения – снизу вверх. Технику выпускают разные производители: от кустарных предприятий до лидеров отрасли
Проанализировав 9 марок, предлагаем обратить внимание на 4 котла с оригинальной конструкцией, высоким уровнем безопасности и хорошей теплоизоляцией, которая делает работу экономичнее
Лемакс Форвард-12,5
Классический одноконтурный котел с КПД 75%. Мощность в 13 кВт позволяет поддерживать комфорт в небольшом доме площадью 120-130 кв.м. В качестве горючего можно использовать дрова, каменный уголь, антрацит. Верхняя загрузка позволила сделать конструкцию максимально компактной. Корпус усилен швеллером, а в качестве основного материала используется сталь толщиной 4 мм. Для защиты от коррозии металл обработан ингибиторами и термостойким декоративным покрытием.
Колосники изготовлены из серого чугуна, особенностью которого является высокая устойчивость к термическому воздействию. Для контроля над температурой в лицевую панель вмонтирован термометр. Управлять работой оборудования можно с помощью механического регулятора.
Достоинства:
- Максимальная продолжительность работы на одной загрузке 12 часов;
- Усиленный теплообменник;
- Энергонезависимость обеспечивает полную автономность;
- Простая система подключения к бойлеру косвенного нагрева;
- Низкая цена.
Недостатки:
Небольшой размер топливной камеры.
Котел можно переоборудовать под использование магистрального газа. Для этого достаточно установить газовую горелку. Эта особенность конструкции делает модель оптимальным выбором для новостроек.
Bosch Solid 2000 B SFU 12
Одноконтурный котел с высоким КПД, который достигает 84%. В качестве горючего можно применять дрова, уголь, кокс, древесные или угольные брикеты. Расход топлива 5,3 кг/час. Первичный теплообменник изготовлен из жаропрочной стали. Возможна установка оборудования для механической регулировки подачи воздуха. Дверца зольника укомплектована регулируемым дросселем, что упрощает подачу первичного воздуха.
Рекомендуемая температура теплоносителя 65-95 градусов. Для контроля над основными рабочими параметрами установлен термометр и манометр. Рекомендуемое давление воды в отопительном контуре 2 атмосферы.
Достоинства:
- Простое обслуживание;
- Вертикальная загрузка;
- Энергонезависимость;
- Эффективность теплоизоляции;
- Усовершенствованная конструкция камеры сгорания.
Недостатки:
Завышенная цена.
Эван Warmos TT-18
Одноконтурный отопительный котел мощностью от 6 до 18 кВт. Конструкция колосниковой системы делает оборудование неприхотливым к используемому топливу. В камере можно сжигать дрова и отходы лесопереработки с влажностью до 70%. Вместительная камера позволяет использовать поленья длиной до 55 см. Максимальное время горения на одной загрузке – до 15 часов при использовании качественного угля.
Защитный экран делает обслуживание безопасным. Для контроля над основными рабочими параметрами установлен комбинированный термоманометр. Предусмотрена установка регулятора тяги, который варьирует мощность в диапазоне от 30 до 100%. В качестве резервного источника тепла в котел вмонтирован электрический нагреватель с термоограничителем и термостатом.
Достоинства:
- Комбинированная теплоизоляция экономит тепло и защищает от ожогов;
- Система подачи нагретого воздуха в зону сгорания увеличивает длительность горения;
- Усиленная конструкция;
- Камера сгорания изготовлена из жаропрочной стали;
- Простой монтаж.
Недостатки:
Засоряется система дожига пиролизных газов.
Protherm Бобер 20 DLO
Одноконтурная напольная модель, рассчитанная на отопление дома площадью 160-180 кв.м. КПД – 70,8% при работе на угле. По этому показателю может конкурировать с пиролизными и газовыми котлами. В качестве топлива используется уголь или дрова. Температура теплоносителя варьируется в диапазоне от 30 до 85 градусов. Двухпроходной чугунный теплообменник обеспечивает высокую площадь нагрева и максимальную теплоотдачу.
Система контроля состоит из регулятора тяги и термостатического регулятора, работа которых не требует подачи электричества. Встроенные термометр и манометр позволяют контролировать основные рабочие параметры. Максимально допустимое давление в системе – 4 атмосферы. Это позволяет отапливать здание большой площади.
Достоинства:
- Безупречное качество сборки;
- Быстро нагревает теплоноситель до заданной температуры;
- Объемная камера сгорания;
- Увеличенный интервал между чистками;
- Простое обслуживание.
Недостатки:
- Высокая цена;
- Дорогие запасные части.
Топливо для пиролизного котла
Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.
Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.
Следовательно, выбор топлива является очень важным процессом.
Использование обычных дров.
Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.
Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.
При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.
Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.
Использование торфа.
При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.
Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.
Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.
Использование угля.
Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.
Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.
Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.
Использование топливных брикетов.
Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.
Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.
Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.
Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.
Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.
Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.
Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.
Особенности конструкции котла
1 — заслонка вытяжной трубы (внешний шибер)2 — крышка больших труб окислителей3 — малые трубы окислителей4 — дверца топочной камеры5 — внутренний шибер6 — отверстие инжектора7 — крышка ревизии8 — трубка слива конденсата9 — патрубки подающей и обратной магистралей10 — патрубок слива воды11 — патрубок группы безопасности котла12 — фланец вытяжной трубы
Непосредственно агрегат собирается из 2 основных камер. В нижней камере происходит процесс пиролиза, в установленном вверху отсеке дожигаются создающиеся пиролизные газы. Верхний отдел дополнительно разделяется на 2 секции при помощи горизонтальной перегородки.
Котел оборудуется регуляторами в количестве трех штук, а именно:
- малыми трубами. Эти элементы устанавливаются ниже дверки котла. Эти трубы окислителей нужны для изменения мощности отопительного агрегата путем изменения объема подаваемого воздуха;
- верхним шибером. Данный элемент размещается на верхнем теплогенераторном патрубке. Позволяет регулировать основные характеристики котла посредством изменения скорости дымоотведения;
- центральным шибером. Устанавливается на передней части агрегата. Благодаря данному устройству будет предотвращаться задымление котельного помещения.
Над отсеком сгорания топлива устанавливается блок, через который в камеру поступает вторичный воздух, необходимый для дожига пиролизных газов. Конструкция этого блока включает в себя завихрители, благодаря которым обеспечивается максимально равномерное распределение подогретого воздуха по пространству камеры.
Дымовые газы перемещаются в направлении выхода из камеры. На этом этапе происходит весьма интенсивная передача их тепла в пользу используемого теплоносителя. В результате продукты сгорания остывают примерно до 140 градусов.
Котел Попова
Рекомендованная длина дымоотводящей трубы котла Попова – 700 см. При использовании более короткой трубы будет отмечаться ухудшение тяги. Старайтесь, чтобы длина горизонтального участка дымохода была не более 100 см. «Уличная» часть трубы обязательно утепляется. Внизу дымохода сделайте отверстие с дверцей. Через него вы сможете удобно чистить конструкцию по мере ее засорения.
При желании к котлу можно подключить накопительную емкость для воды. В данном случае рекомендуется устанавливать трехходовой клапан. Благодаря ему теплоноситель сможет проходить по меньшему кругу через бак, за счет чего температура воды на входе обратки в агрегат увеличится. Это поспособствует увеличению срока эксплуатации котла Попова.
В продаже доступны модификации котлов, оснащенные газовыми горелками, посредством которых можно наладить работу агрегата с применением сжиженного либо магистрального газа. Однако от самостоятельной сборки газовой модификации котла лучше отказаться, т.к. это очень ответственная работа, требующая высокой квалификации. Малейшие ошибки могут привести к появлению ситуаций опасных для жизни.
Виды пиролизных устройств, характеристики
Котлы на основе пиролиза различаются по своему строению. Так, существуют:
Камера дожига сверху. Встречается редко. Преимущества конструкции в том, что дымовой газ беспрепятственно проходит в камеру дожига, а после догорания сразу попадает в дымоход для дальнейшего охлаждения. Среди минусов — расположение дымовой системы неэкономичное, так как изначально требуется больше расходного материала для изготовления подобной конструкции.
Фото 2. Пиролизный котел с нижней камерой дожига. Стрелками указаны составные части устройства.
Камера дожига снизу. Самый распространённый и наиболее комфортный тип конструкции. Пользователю удобно закладывать дрова, так как камера находится не на полу. А также камера имеет прямой выход в нижний дымоотвод, а оттуда — в дымоход. Однако подобная конструкция имеет также свои недостатки. Так, из загрузочного отсека зола засоряет вторую камеру, поэтому её чаще чистят. Кроме того, нужно обеспечивать усиленную тягу, чтобы дым продвигался вниз.
А также пиролизные котлы различаются по типу используемой тяги:
- Естественная тяга. Нет необходимости в электрике. Однако для эксплуатации нужен довольно высокий дымоход с мощной естественной тягой, что будет стоить дорого.
- Принудительный наддув и тяга. Котёл становится энергозависимым, впрочем, повышается скорость выхода на режим. Такой агрегат оснащается вентиляторами и дымососами, которыми управляет автоматика — полностью пропадает зависимость от погодных условий и повышается эффективность горения. Этот тип топки может работать с максимальным уровнем КПД на протяжении 4—5 часов, а это на 20% больше, чем у котла с естественной тягой.
По способу отопления выделяют два типа пиролизных устройств:
- Для водяного отопления. В качестве теплоносителя выступает вода, которая нагревается в теплообменнике, затем разливается по трубам в радиаторы. Температура поддерживается за счёт постоянной циркуляции.
- Для воздушного отопления. В бытовых условиях используется значительно реже. Зачастую применяют для обогрева хозяйственных построек или на производствах. Тепловая энергия распределяется в помещении с помощью тёплых воздушных масс. Они прогреваются в результате сгорания сырья. Тепло распределяется посредством алюминиевых труб и нагнетателей. Такая система управляется автоматикой, поэтому владелец с лёгкостью может настроить её в соответствии со своими потребностями.
Как выбрать такой прибор
При выборе агрегата на основе пиролиза обращают внимание на его ключевые характеристики:
Качество корпуса. Раньше корпус топки изготавливали преимущественно из чугуна.
Теперь производители выпускают цельносварной корпус из листового материала.
Главное здесь — его толщина.
Она зависит от мощности котла:
- 15—65 кВт: внутренние конструкции 5 мм, наружные — 4 мм;
- 75—110 кВт: внутренние — 6 мм, внешние — 5 мм;
- 135—195 кВт: внутри — 8 мм, снаружи — 6 мм;
- 200 кВт и более: внутренние составляющие — 10 мм, наружные — 8 мм.
Мощность. Этот показатель зависит от отапливаемой площади. Существует множество методик определения мощности. Самый простой и оптимальный среди них — брать за основу 1 кВт на 10 квадратных метров отапливаемой площади.
Специалисты рекомендуют агрегат с 10% запасом мощности. Так, для помещения на 120 метров квадратных подойдёт котёл на 16 кВт. Если площадь территории 160 метров квадратных, мощность устройства должна составлять не менее 18 кВт, и далее по такому же принципу.
Справка. Если высота потолков в отапливаемом помещении превышает 3 м, для каждого дополнительного метра добавляется мощность котла на 1—3%.
Энергоэффективность. Обозначает соотношение полезной теплоты, которая была израсходована, с объёмом затраченного сырья. Этот показатель зависит в основном от топлива. Так, для эффективного прогревания необходимы исключительно сухие расходные материалы.
Впрочем, учитывают также объем загрузочной камеры, которая вмещает дрова до 60—65 см. Кроме этого, обе камеры покрывают специальным слоем керамобетона — он поддерживает подходящую температуру внутри. В результате топливо сжигается более качественно и эффективно.
Важно! Оптимальным считается котёл, который обеспечивает не менее 10 непрерывных часов горения сырья и служит бесперебойно на протяжении 20 лет. Стоимость
Пиролизные котлы стоят дороже других типов отопительных котлов. Однако и здесь есть варианты. Так, отечественные в 2—3 раза дешевле импортных, а по характеристикам не уступают заграничным аналогам
Стоимость. Пиролизные котлы стоят дороже других типов отопительных котлов. Однако и здесь есть варианты. Так, отечественные в 2—3 раза дешевле импортных, а по характеристикам не уступают заграничным аналогам.
Стадии деятельности этого котла
Топочный отсек печи
Такой котёл генерирует тепловую энергию за счёт сжигания не дров, а газа, получаемого от их сгорания. КПД в результате этих операций достигает 85-90%.
А следить за горением газа намного проще. И такая возможность ведёт к автоматизации контроля над такой технологией отопления.
По конструкции топочный отсек данного котла – это два самостоятельных отдела. Их разделяют колосники.
Верхний газифицирующий отдел – это место, где при серьёзных температурах и ограничении кислорода горючее очень долго тлеет и пиролизуется.
Тепло в верхнем отделе удерживается за счёт топлива, находящегося на колоснике. Через него (горючее) сверху вниз следует первичный воздушный поток. Он довольно слабый.
В этих процессах выделяется газ. Когда в нижний отдел следует вторичный воздушный поток, газ следует вместе с ним по этому направлению. Нижняя сторона этого отдела – это форсунка, созданная из шамоты. Шамота – сильная термоустойчивая керамика.
Топочный отдел в пиролизном котле имеет очень высокое воздушное сопротивление. Все операции происходят с принудительной тягой. Она образуется дымососом.
На продолжительность работы указанного котла на одном помещении дров влияют:
- Уличная температура.
- Домашняя температура.
- Качество теплозащиты в доме.
- Разновидность горючего и его влажность.
- Уровень проекта отопительной технологии.
При других равнозначных раскладах пиролизные версии при аналогии со стандартными похожими аппаратами работают гораздо эффективнее.
Виды котлов по принципу действия
В зависимости от способа сгорания топлива выделяют четыре типа котлов:
Классический котел прямого горения (или естественной тяги). Это традиционная и наиболее распространенная конструкция. Главные достоинства: простое устройство, доступная цена, способность работать на любом виде топлива, энергонезависимость. Последний фактор очень важен для сельской местности с плохим качеством электросетей – как правило, для работы котла не надо электричество, а терморегуляция осуществляется с помощью заслонки и механического привода. Принципиальный недостаток один – неполное сжигание топлива. А уже из этого следуют остальные: невысокий по сравнению с другими видами КПД, большой процент твердого остатка продуктов горения, трудоемкое обслуживание и уход. Исходя из этого. такой вид сложно отнести к категории «лучшие твердотопливные котлы для отопления дома».
Схема прямого горения с нижней подачей воздуха и механической тягой «на цепочке» для управления заслонкойИсточник metalscrap.org.ua
Классический котел с дополнительной тягой. Есть два варианта устройства. В первом случае воздух «вдувают» в топку, что обеспечивает более полное сгорание топлива. Во втором – котел оборудуют дымососом (вытяжным вентилятором перед дымоходной трубой), который создает разрежение в топочной камере и увеличивает естественную тягу. Достоинства такие же как у котла прямого горения, кроме энергонезависимости. Но «зависимость» от электроэнергии компенсируется повышенным КПД и более высокими показателями мощности при таких же размерах топки и виде топлива.
Котел с дополнительной тягойИсточник loyalprice.com.ua
Пиролизный (или газогенераторный) котел. В какой-то мере это следующая ступень развития котла с дополнительной тягой, но меняется сам принцип горения топлива. Функционально котел разделен на две камеры. В первой, при искусственной нехватке воздуха, дрова тлеют, вырабатывая не только тепло, но и пиролизные газы, которые поступают во вторую камеру, где они полностью сгорают в условиях дополнительной подачи воздуха. По уровню КПД эти котлы самые эффективные, но и «капризные». Главный недостаток – строгие требования к стабильному качеству топлива. Если это дрова (а большинство видов моделей пиролизных котлов «настроены» именно на них), то стандартное требование – влажность древесины должна быть не выше 20%. В противном случае снижается генерация пиролизных газов, превращая котел в разряд обычного с принудительной подачей воздуха, что с учетом высокой стоимости оборудования нерентабельно. Помимо эффективности, к достоинству относится длительность сгорания одной закладки – до 12 часов.
Пример практической реализации газогенераторного котлаИсточник projject.ru
Время прогорания одной закладки зависит от вида топливаИсточник cs.decorexpro.com
Отдельно надо сказать о котлах с автоматической подачей топлива в камеру горения. По принципу действия – это традиционные котлы с естественной или принудительной тягой, но благодаря отдельному бункеру для топлива, время работы на одной «заправке» может достигать от нескольких суток до нескольких недель (зависит от объема бункера и площади обогреваемого помещения).
Пеллетные котлы с лотковой горелкой по сути также поддерживают «верхнее» горение топлива с высокой эффективностью теплоотдачиИсточник eanok.de
Котлы с бункером работают либо на пеллетах, либо на каменном угле, измельченным до определенной фракции (обычно не крупнее 25 мм). Есть модели с автоматическим золоудалением, что в сочетании с автоматикой по поддержанию режима работы делает схему отопления частного дома с твердотопливным котлом такой же удобной в пользовании, как и газовую.
Печь Попова принцип действия и явные преимущества
Альтернативой аналогичным приспособлениям является твердотопливный котел Попова, основанный на применении эффекта пиролиза. Что это означает? Конструкция камеры сгорания этого устройства сделана практически герметичной, т. е. доступ кислорода в нее строго ограничен. Ни для кого не является секретом, что для полноценного процесса горения необходим кислород, иначе он просто не будет происходить.
Исходя из этого фактора, минимальный ввод воздуха в камеру сгорания все же предусмотрен. Однако его количество настолько ничтожно, что полноценного горения так и не возникает. Вместо него происходит процедура медленного тления твердого топлива. Теплоотдача при этом имеет значительно низшие показатели, чем при полноценном горении материалов. Но благодаря своей конструкции это различие практически неощутимо.
Печь Попова содержит один секрет, заложенный в ее конструкции. Он заключается в повторном сгорании отработанных газов. Что это означает? В процессе медленного истлевания древесины, являющейся основным топливным элементом, используемым в этой печи, выделяется значительное количество дыма, который содержит при этом некоторое количество неизрасходованного топлива. Именно он перенаправляется в следующий отсек, где и подвергается вторичному использованию.
В результате этого процесса происходит его частичное сжигание и повышение теплоотдачи всего устройства. Остатки дважды переработанного топлива выводятся наружу через дымоход. В конечном счете печь Попова выдает замечательные характеристики при относительно небольшом расходе твердого топлива. Все эти факторы позволяют выделить и структурировать преимущества этого прибора перед остальными аналогичными устройствами. Выглядят они следующим образом и в наилучшем виде характеризуют качества этой печи:
Приведенные выше качества сделали печь Попова одним из наиболее функциональных твердотопливных устройств, существующих на сегодняшний день. Ее характеристики теплоотдачи и относительно небольшой расход древесины позволяют говорить об оптимальных качествах этого приспособления.
Правда, что загрузка раз в неделю?
Действительно некоторые котлы длительного горения могут работать до недели на одной заправке дрова или угля. Однако это в основном касается сверхмощных агрегатов с выходом от 150кВ и до нескольких мегаватт. Обычный котел для частного дома чаще рассчитан на беспрерывную работу на одной закладке до 30-45 часов, то есть до двух суток.
Основная проблема заключается в допустимом размере камеры сгорания при поддержании адекватной управляемости всего процесса. Необходимо выбрать компромиссное решение между такими параметрами, как:
- объем камеры;
- глубина камеры;
- площадь области горения;
- требуемая выходная мощность котла.
С увеличением объема камеры для закладки топлива необходимо увеличить и область горения, так как делать камеру узкой и высокой не получится. В этом случае сложно поддерживать активный приток воздуха к зоне горения, когда она опускается слишком низко.
Возникает ряд турбулентных потоков, способных распространить горение на весь объем и полностью сбить нормальный режим работы котла.
Производители котлов в первую очередь отталкиваются от необходимой тепловой мощности котла, а уже на этом основании подбирают габариты камеры сгорания в качестве компромиссного решения.
Котлы на угле работают дольше на одной закладке, чем на дровах. Для примера, если котел рассчитан на работу от одной закладки угля в течение 17 часов, то на закладке дров он скорее проработает только 14-15 часов, при одинаковой настройке тепловой мощности.
Определение с параметрами проекта
Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.
Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:
- высокая интенсивность горения;
- сложность оперативной регулировки и контроля этого процесса;
- неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.
Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров
Разные конструкции
Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.
Схема типичного котла этого класса
Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:
- В начальном положении прижимное устройство (10) находится в верхнем положении.
- Через дверцу (6) в топку загружают крупную партию дров.
- После поджигания происходит регулируемый механическим приводом (16) процесс горения.
- Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
- Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
- Золу после завершения цикла удаляют через нижнюю дверцу (13).
- Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.
Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.
В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.
Пиролизный котел
Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.
Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.
Пеллетный котел
В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.
Теплообменник для подогрева воды
Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.
Чертежи твердотопливных котлов длительного горения своими руками
Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.
Принципиальная схема котла
Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:
Чертежи твердотопливных котлов длительного горения своими руками
При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.
Конструкторскую документацию можно создать без соблюдения стандартов
Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.
При удалении большого количества ржавчины перед окраской может понадобиться респиратор
Как выбрать и на что обратить внимание
Вид топлива
Если в выборе топлива клиент отдает предпочтение углю, то лучше выбрать котел и стали. Если же в качестве топлива используются дрова, то наилучшим выбором будет чугунная модель.
Мощность
От данного критерия зависит, какую площадь будет способен обогреть прибор, как часто необходимо подбрасывать топливо.
ОБРАТИТЕ ВНИМАНИЕ!
Для большого помещения и двухэтажного частного дома подойдет котел мощностью от 20-36 кВт.
А для небольшого дачного дома хватит и 14 кВт.
Вес и стоимость
Большой вес и габариты доставят неудобства, если у клиента нет специального места для размещения котла.
Тяжелый вес также означает более высокую стоимость за установку и доставку. Кроме того, тяжелые котлы стоят значительно дороже более облегченных моделей.
Экономичность
Коэффициент у котла из чугуна меньше, чем у стального. Но чугунный котел дольше остывает, тем самым сохраняя тепло более длительное время.
От времени сгорания зависит временной интервал между закладками топлива. Так, экономичные модели из чугуна могут держать тепло всю ночь.
Долговечность конструкции
Срок использования техники по умолчанию указывается около 10 лет. Но это зависит от аккуратности обращения владельца и качества материалов, из которых сделан котел.
Если выбрать модель с хорошими материалами, надежной сборкой и правильно ухаживать за отопительным оборудованием, то устройство прослужит дольше.
Безопасность
Оборудование может нагреваться, из-за чего есть риск ожогов.
Современные устройства оборудованы специальным слоем защиты, и стенки таких приборов не нагреваются. Кроме того, используется защита на ручки дверей и подключается панель управления.
Котлы Stropuva
Фирма Stropuva, созданная в Литве с 2000 года, занимается производством котлов длительного горения и готовых решений для автономных систем отопления с автоматическим управлением. Котлы имеют специфический внешний вид за счет значительно увеличенного объема топочной камеры, притом по большей части ввысь.

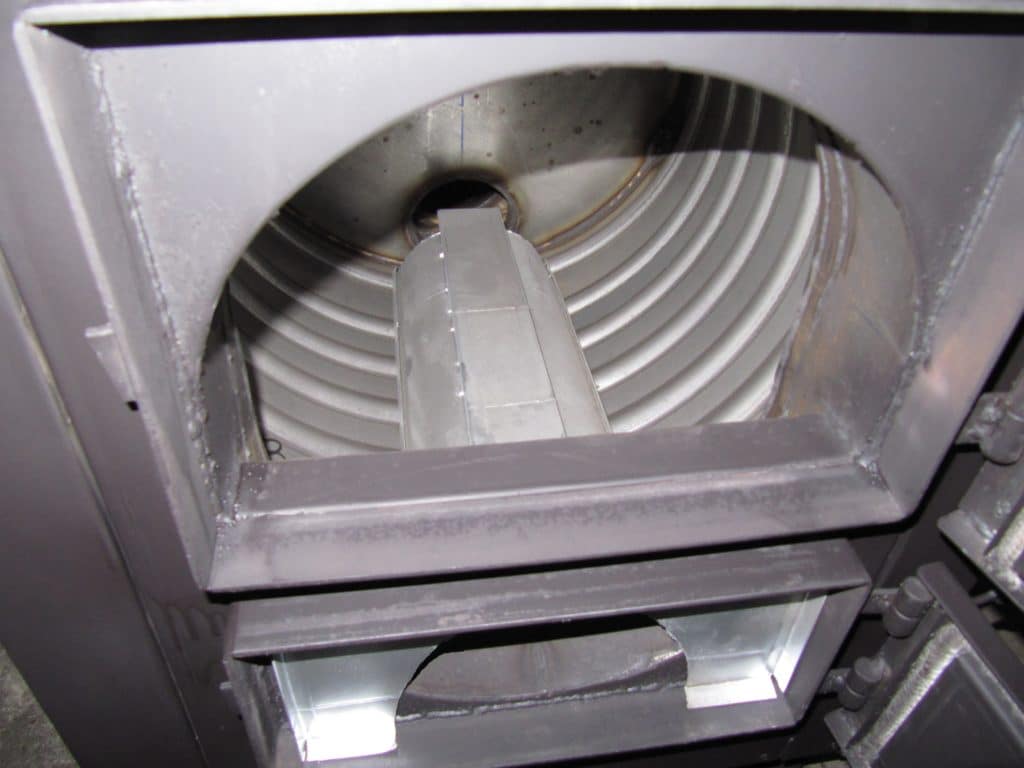

Форма любой модели представляет собой высокий цилиндр, внутри которого компонуется объемная камера, система подачи воздуха и теплообменники для контура отопления и ГВС. Конструкция и принцип работы котлов Stropuva запатентована, так что найти аналог вряд ли возможно, однако на рынке уже сейчас можно найти массу подделок, сильно ступающих по характеристикам и качеству оригиналам.
Котлы STROPUVA IDEAL – универсальное решение для работы с дровами, углем, топливными брикетами. Основная особенность заключается в наличии совершенной автоматики, позволяющей задавать с высокой точностью режимы работы отопительного оборудования. Однако в данной линейке представлены только модели мощностью 20 и 40 кВт.
Устройство котла Stropuva
Котлы STROPUVA универсальные – котлы для сжигания практически любого типа твердого топлива от древесных отходов до кокса и угля. Частично автоматизированы, в основном в отношении поддержания режима длительного горения. Модельный ряд представлен котлами мощностью от 10 до 40 кВт.
Котлы STROPUVA дровяные – простое решение в тех случаях, когда основной вид топлива – это по определению древесина. Список моделей начинается с мощности 7 кВт, как отличное решение для небольшого загородного дома или дачи.
Нюансы запуска котла и его работы
Настройка шибера
При запуске данного котла стоит учесть его специфики, отличающие его от стандартных твёрдотопливных котлов. Режим генерации газа идёт за счёт двух отделов, в которые внедрены шиберы – особые регуляторы.
Перед работой загрузочный отсек пиролизной модели необходимо прогреть до 500- 800 °С. Это оптимальные показатели в зависимости от разновидности топлива. После чего можно помещать туда твёрдое топливо.
Следующая стадия – настройка шибера в рабочий режим. Далее следует запуск дымососа.

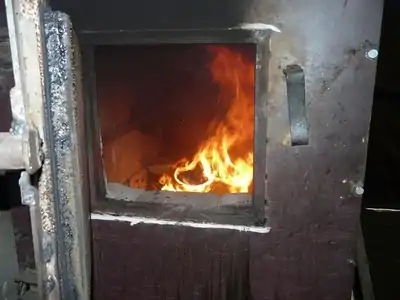

При таком алгоритме действий во время запуска горючее будет сжигаться медленно и без кислорода, газ станет выделяться эффективно, его сгорание чистого желтовато-белого цвета. Так на целые сутки в отапливаемом помещении воцарится стабильная и комфортна температура.
