Правильная эксплуатация и обслуживание печи

Чтобы быстро растопить и нагреть печь нужно использовать мелкие и сухие дрова. Их укладывают на картон или бумагу. Когда древесина начнет гореть, то в булерьян закладывается основное топливо.

Когда дрова начнут интенсивно гореть, то конструкция переводится в режим газификации. Пользователю нужно прикрыть дроссельную заслонку и шибер. Эффективность агрегата зависит от сухости дров. Перед закладкой их нужно тщательно высушить.

Можно сместить печь для улучшения эффективности

Если в процессе эксплуатации печи возникает дым, то такой процесс связан с разными ошибками, которые были допущены в процессе эксплуатации или монтажа агрегата:

1. Дымоход имеет недостаточную высоту. Если труба имеет высоту в 5 метров и выше, то она обеспечит хороший уровень тяги. Верхний срез должен располагаться над крышей.
2. Шиберная заслонка не открыта.
3. В дымовом канале присутствует конденсат или сажа. По этим причинам продукты горения не отводятся.

В процессе эксплуатации внутри накапливается нагар и происходит засорение. В результате тяга значительно ухудшается. Если на шибере есть отложения, то заслонка не может нормально закрываться. Нужно обеспечить регулярное очищение конструкции и внутренних камер. Игнорирование этого правила приводит к ухудшению теплового обмена.

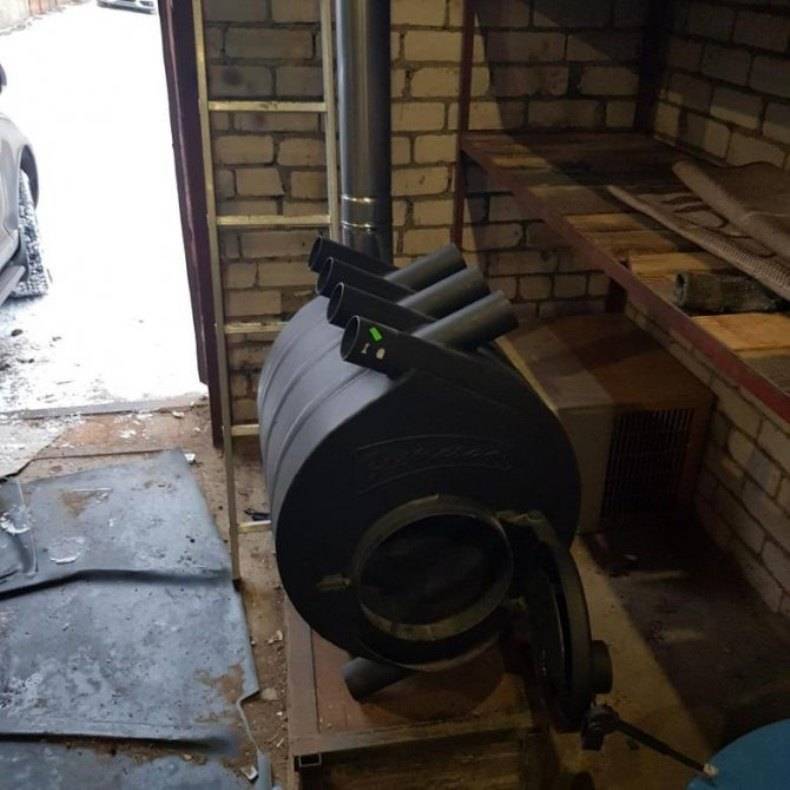

Пример установки Булерьяна в жилой комнате

В этом видео специалист рассказывает, как сделать печь Булерьян своими руками, схема, чертеж и подробное описание:

Буржуйка, булерьян: особенности эксплуатации:

Средняя оценка оценок более 0

Поделиться ссылкой

Комментарии Коментариев пока нет, но вы могли бы быть первым…

Делаем печь Булерьян своими руками

Необходимый материал

Для самостоятельного
изготовления Булерьян Вам потребуется
:

• Листовой металл
  и использованный газовый баллон
  ;
• Трубы
  металлические нужного диаметра (5 – 6 см
  .);
• Сварка
  ;
• Приспособление для изгиба труб (тругогиб
  );
• Рабочий инструмент
  : молоток, электроды, ножницы по металлу, резентовые перчатки, болгарка.

Этапы работы

Рабочий процесс разбивается на этапы
:

1. Подготовка методом изгиба нужного количества труб;
2. Монтаж устройства для сбора конденсата и отвода дыма;
3. Изготовление дверей и заслонок;
4. Подготовка составляющих для изготовления каркаса из труб с последующим монтажом на конструкцию печи;
5. Проверка печи для дальнейшей эксплуатации.

Для изготовления печи в домашних условиях

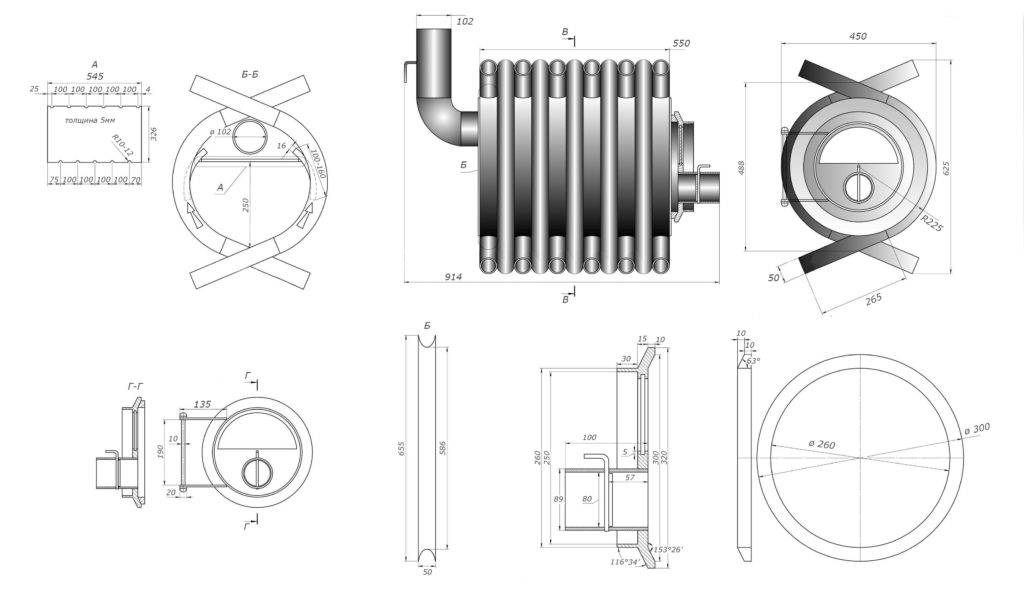

лучше всего использовать готовые чертежи с размерами
. Самостоятельные
изменения размеров с целью улучшения работоспособности прибора может только ухудшить
качество сборки и отразиться на эксплуатации печи.

Начинать
изготовление нужно с подготовки
необходимого количества
труб (наиболее выгодное количество от 8
до 10 штук
). От трубы отрезают куски (8 или 10) длиной 1,2-1,4 м
и под определенным радиусом (например, под углом 80º) выгибают их специальным приспособлением – трубогибом.

Обратите внимание:
укладку подготовленных труб производят в шахматном порядке друг на друга, с разворотом изгибов в разные стороны. Во внутреннюю часть
корпуса в горизонтальном направлении монтируется (вваривается) поддон

Для исключения
попадания дыма в помещение изготавливается Т – образная труба
, в нижней части которой монтируется кран
для перекрытия. Периодически открывая кран, удаляют
скопление конденсирующей влаги в печи. Далее устанавливается заслонка
, в задачу которой входит контроль
тяги и удаление
угарного газа через дымоход. Затем, нужно подготовить передние двери
, предназначенные для поддувала
конструкции, которое также будет оборудовано заслонкой
, наглухо перекрывающей доступ
кислорода

Во внутреннюю часть
корпуса в горизонтальном направлении монтируется (вваривается) поддон
. Для исключения
попадания дыма в помещение изготавливается Т – образная труба
, в нижней части которой монтируется кран
для перекрытия. Периодически открывая кран, удаляют
скопление конденсирующей влаги в печи. Далее устанавливается заслонка
, в задачу которой входит контроль
тяги и удаление
угарного газа через дымоход. Затем, нужно подготовить передние двери
, предназначенные для поддувала
конструкции, которое также будет оборудовано заслонкой
, наглухо перекрывающей доступ
кислорода.

Передняя дверь самая сложная
часть конструкции, она должна герметично
прилегать к печи. На нее приваривают два кольца
различных в диаметре, но с небольшой разницей. В полученный зазор
между кольцами плотно набивается асбестовая ткань
или нить. Во внутреннее кольцо устанавливают заслонку
. Дверь должна иметь хорошо фиксированный замок
. Заднюю
стенку изготавливаем аналогичным способом.

Следующий этап
– изготовление трубчатого каркаса
. Для этого, в заготовке проделывают небольшие отверстия и устанавливают в них трубы, которые приваривают к инжекционным трубкам. Их задача – обеспечение взаимодействия конвекционных элементов и топки. С помощью перегородок
из стальных перемычек сваривается каркас. Из листовой стали вырезаются полоски
шириной 6 – 8 см
, которые потом приваривают к трубам.

В качестве готовой топки можно использовать разрезанный по нужным размерам газовый баллон
. Некоторые умельцы совершенствуют
конструкцию, устанавливая на корпус водяной контур
. О принципах работы печи Булерьян с водяным корпусом подробно рассказывает

Осталось прикрепить ножки
к уже готовому каркасу печи и установить
на её корпус переднюю дверь. После зачистки и косметической шлифовки поверхности конструкция готова к установке. Перед началом работы печи не забудьте протестировать
устройство. Как это сделать будет рассказано ниже.

Свернуть

Анонс: Статья поможет разобраться в сложностях изготовления Булерьяна своими руками из различных материалов: профильной или круглой трубы, газового баллона, листов металла. Так же в ней рассматриваются основные правила эксплуатации печей долгосрочного сгорания топлива.

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Булерьян

Булерьян

Булерьян

Булерьян

Удачной работы!

Рекомендации по использованию

1. Труба дымохода для вашей печи должна быть собрана на противоходе относительно движения отводимых газов, что практически сводит к нулю вероятность подтекания по ней в процессе эксплуатации древесных смол. Последние в этом случае будут возвращаться в дымоотвод и догорать в нем.
2. Соблюдайте требования пожарной безопасности при обустройстве места установки печи и окружающего ее пространства.
3. Обязательно предусмотрите возможность упрощенного монтажа/демонтажа дымовой трубы для регулярной очистки от оседающих на стенках смол и копоти.
4. Печь «Булерьян» необходимо настроить с учетом ваших предпочтений.
5. Не забывайте периодически выполнять осмотр верхней части дымовой трубы для удаления появляющихся наростов смолы.
6. Эмпирическим путем подбирается оптимальный режим топки, который характеризуется максимальным временем горения и минимальной степенью засоренности трубы дымоудаления. Для эксплуатации агрегата в указанном режиме следует не реже двух раз в сезон чистить канал.
7. Перед закладкой в топку дрова целесообразно предварительно подсушивать над печью.
8. Помимо поленьев, для экономии рекомендуется добавлять в топливник брикеты, выполненные из опилок и щепы.

Принцип работы печи

Стоит знать, чем интересен “Булерьян”, принцип работы которого сейчас рассмотрим. Можно подумать, что это просто металлическая бочка, с вмонтированными трубами.

Buller или bullerjan, использует вновь популярную сейчас, технологию экономии топлива. А именно, пиролиз.

Правда насколько правильно будет называть буллер – пиролизным, можно и поспорить. Часто, буллер называют пиролизным, хотя верно это лишь отчасти. Так как в пиролизных котлах, первичный воздух обычно проходит через топливо, сверху вниз. Тяга принудительная и соответственно, конструкция и оснастка иная. Сам по себе, это процесс разложения древесины под действием температуры. На летучие углеводороды, угарный газ и древесный уголь.

Видео: Расчёт мощности Булерьян

Watch this video on YouTube

Пиролизными, можно считать устройства, сжигающие во вторичной камере, пиролизный газ. В первичной камере происходит изотермический процесс, с выделением тепла и газов. Здесь мы имеем подобные процессы, пусть и не в идеальном исполнении. Поэтому, я бы может и назвал нашего подопытного – пиролизным котлом, но на сто процентов ручаться и спорить не стал. Так как процессы горения, подобные происходящим в буллере, отчасти происходят и в простых печах. Он находится посередине, между буржуйкой и абсолютно пиролизно-ориентированными устройствами. Нагрев воздуха происходит благодаря внушительной батарее конвекторов-труб. В которых воздух быстро прогревается и циркулирует. Причем хорошо перемешивается воздух помещения, за счет скорости, с которой он вырывается из обменников.

Правила эксплуатации

Не смотря на простоту исполнения, топить печь Булерьян нужно используя определенные знания и правила:

• Для розжига необходимо использовать исключительно сухое и твердое топливо, щепки, прессованный картон, небольшие доски.
• Не вычищайте образовавшийся после розжига уголь и золу, их слой будет защищать металлическое дно от выгорания;
• Основная закладка топлива происходит после того как выгорит большая часть розжига, а именно 2/3 всего первоначально заложенного топлива;
• Не следует использовать мокрые дрова и хвойные породы дерева – от них на стенках печки и дымохода будет образовываться налет, снижающий КПД отопительной системы;
• Специалисты не рекомендуют использовать кокс и уголь, так как они слишком быстро сгорают и не позволяют воздуху достаточно прогреться;
• Максимальное КПД достигается посредством перекрытой заслонки и поддувале: конвекционные процессы в этом случае начинают работать более эффективно;

Если принимать во внимание все эти правила эксплуатации, то внешний корпус не будет нагреваться до высоких температур, а воздух, выходящий из труб будет достигаться максимальной температуры за меньшее количество времени. Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки

Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов

Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки. Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов.

Правила эксплуатации

Не смотря на простоту исполнения, топить печь Булерьян нужно используя определенные знания и правила:

• Для розжига необходимо использовать исключительно сухое и твердое топливо, щепки, прессованный картон, небольшие доски.
• Не вычищайте образовавшийся после розжига уголь и золу, их слой будет защищать металлическое дно от выгорания;
• Основная закладка топлива происходит после того как выгорит большая часть розжига, а именно 2/3 всего первоначально заложенного топлива;
• Не следует использовать мокрые дрова и хвойные породы дерева – от них на стенках печки и дымохода будет образовываться налет, снижающий КПД отопительной системы;
• Специалисты не рекомендуют использовать кокс и уголь, так как они слишком быстро сгорают и не позволяют воздуху достаточно прогреться;
• Максимальное КПД достигается посредством перекрытой заслонки и поддувале: конвекционные процессы в этом случае начинают работать более эффективно;

Если принимать во внимание все эти правила эксплуатации, то внешний корпус не будет нагреваться до высоких температур, а воздух, выходящий из труб будет достигаться максимальной температуры за меньшее количество времени

Булерьян своими руками / Мастерская / Uceleu.Ru

К основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.

Покупаем материалы для изготовления печи

Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице на фото.

Размеры булерьяна, а соответственно и элементов могут быть и другими. К примеру, такими как здесь:

Подготовительные мероприятия

Под будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.

Изготовление скелета

Итак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.

Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.

На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.

Корпус и лабиринт дожига

Далее порядок действий такой: 1 Между ребрами скелета привариваются полосы стали. 2 Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри. 3 По лекалу вырезаются передняя и задняя стенки корпуса. 4 В первой делается отверстие под дверку. 5 В задней прорезается отверстие под патрубок. 6 Приваривается патрубок.

Изготовление дверки

Это самая сложная деталь булерьяна. Изготавливается дверка так: 7 От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра. 8 Вырезается диск и приваривается внутрь кольца. 9 В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см. 10 В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться. 11 Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки. 12 Между этим кольцом и первым (разрезанным) вставляется уп -лотнитель. 13 Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.

Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян. Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня

Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.

Сборка дымохода

Эта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.

Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки.

uceleu.ru

Как устроена печь булерьян

Устройство печи булерьян представляет собой симбиоз твердотопливного котла длительного горения и буржуйки. Оно состоит из:

• Топки цилиндрической или каплевидной формы;
• Нескольких (обычно трубок, изогнутых по синусоиде. Они располагаются внутри корпуса и выступают наружу лишь на 1/3 своей длины. Данная конструкция теплообменника – это главная особенность печи и предмет гордости канадцев;
• Круглой или квадратной трубы, шибера, дымохода.

Устройство и принцип работы печи

В основе принципа работы булерьяна лежит уникальное строение топки, состоящей из 3 отсеков:

• В нижней части печи устанавливают стальную решетку, толщиной в 4-5 мм и больше. Данный отсек используется для хранения и перегорания топлива;
• Ее верхний отсек отделяется стальным листом с небольшими отверстиями, улучшающий воздухообмен. В ней расположены специальные впрыски воздуха, при помощи которых происходит полное дожигание древесного газа;
• Все остальное пространство используется как вторичная камера, в которой догорают газы, выделяющиеся при горении топлива.

Еще одной важной деталью является герметическая дверка. Она препятствует оттоку тепла и обеспечивает максимально высокий КПД

Вместе с ней монтируют патрубок, выполняющий функции поддувала при помощи встроенного поворотного дросселя.

Как работает Булерьян

Устройство работает довольно просто: в топку загружают необходимый объем дров, разжигают их, после чего ограничивают доступ воздуха в камеру. В результате топливо не прогорает моментально, а медленно тлеет.

• Во второй отсек поступают продукты горения в виде горючего газа, происходит его воспламенение, выделяющееся тепло поступает в помещение.
• При изготовлении булера самостоятельно помимо точного соединения элементов нужно точно рассчитать мощность устройства.
• Тогда можно будет топливо подкладывать всего два-три раза в сутки.

В первом случае главной задачей будет разогрев прибора до температуры 800°. Делается это просто: топливо разжигают, дверцу топки закрывают, а заслонку открывают полностью. На выходе температура воздушных масс достигает порядка 140°, и помещение быстро прогревается.

• В этом методе печь имеет низкий КПД и большой расход топлива. Именно по этой причине булерьян примерно через тридцать минут переводят в режим газификации.
• За это время первая партия дров прогорает. Далее в камеру закладывается вторая партия дров, причем укладываются они как можно плотнее, а промежутки между ними заполняют опилками. После этого дверца закрывается, и заслонкой ограничивается приток воздуха.
• В этом режиме топливо медленно тлеет, выделяя газ, который догорает во второй камере. При плотной загрузке топлива буллер может работать без дополнительной закладки порядка двенадцати часов – все будет зависеть от породы дерева: чем она тверже, тем дольше работает печь без закладки.

До недавнего времени буллеры использовались для отопления одного помещения. Сейчас появились водяные печи булерьян (модели с водяным контуром) – аквабуллеры, их применяют для обогрева нескольких комнат или этажей, однако подобное устройство особым спросом не пользуется.

Как установить булерьян

Основные этапы установки обогревателя булерьян

• выбираем место установки печи-главное обеспечить свободную конвекцию воздуха для лучшего прогрева помещения.
• котел в процессе работы сильно нагревается, нужно обеспечить пожаробезопасное место для него.
• под котлом и перед топкой необходимо во избежание возгорания положить на пол металлический лист.
• устанавливать печь рекомендуется не ближе 30 см к стене и с расстоянием до мебели и других предметов не менее 60 см.
• если котел располагается в углу помещения,то желательно стены защитить пожаробезопасными материалами(металл, камень, кирпич).
• ставим печь булерьян:20 см от пола для естественной конвекции воздуха, для этого монтируем подставку.

  Подставка под котел булерьян

Устройство дымохода

Типы монтажа дымохода:один из них-классический(либо традиционный). Этот способ монтажа используется на начальном этапе строительстве помещения. Труба дымохода располагается вертикально, проходит через все перекрытия.

Типы устройства дымохода

Этот способ исключает горизонтальное расположение каких либо узлов. Второй способ применяется в любое время,на любом этапе строительства помещения, даже после полного завершения постройки. Этот метод называется коаксильный, по сравнению с традиционным работает более эффективно, так как обеспечивает качественный вывод продуктов горения и является менее пожароопасным.

Разводка тепла по комнатам дома

Для наиболее эффективного использования печи булерьян, чтобы обогреть не одно помещение, а несколько или полностью дом, к теплообменным трубам идущим от печи можно присоединить гофротрубы.

Гофротрубы разводятся по комнатам

Трубы соответственно разводятся через стены помещений, если нужно через перекрытие. В комнатах устанавливаются декоративные решетки для приёма теплого воздуха.

Разводка тепла по комнатам в большом доме

Однако следует учесть, что воздух на выходе из печи имеет довольно высокую температуру, при проведении труб через перегородки и перекрытия нужно соблюсти условия, которые предусмотрены для устройства дымоходов. Ниже на фото показаны несколько вариантов разводки.

Разводка тепла от общего короба

Для разводки используют оцинкованные или гофротрубы.

Эффективная разводка тепла по комнатам

Улучшаем дизайн печи

Булерьян отделка камнем Очень часто булерьян является элементом дизайна, в особенности если речь идет о загородном доме или доме в стиле шале.

Экран из кирпича для печи булерьян

Но если идет речь о самодельном устройстве, его эстетические параметры конечно же уступают изделиям выполненным на производстве.

Булерьян в интерьере загородного дома

Наиболее удачным способом декорирования является использование кирпича или декоративного камня.

Булерьян в интерьере

Для этого совсем не обязательно печь полностью обкладывать кирпичем, достаточно будет оформить стены вокруг котла или сделать фоновую стену-ширму, позади которой будет сама печь.

Оформление печи булерьян

На фотографиях представлены интересные варианты дизайна для нашего обогревателя.

Котел булерьян в загородном доме

Булерьян из профильной трубы

Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.

Схема и чертеж

При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.

Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.

Материалы

Для изготовления печи Булерьян необходимы следующие материалы:

• Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
• Листы железа толщиной 5 мм для обшивки скелета конструкции;
• Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
• Отрезок трубы для дымохода не менее 120 мм;
• Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);

Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.

Иинструменты

Для успешной и удобной работы необходимы следующие инструменты:

• Болгарка и диски по металлу;
• Сварочный аппарат;
• Измерительные приборы – угольник, рулетка, линейка;
• Трубогиб – при необходимости;
• Маркер для разметки.

Пошаговая инструкция

1. Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:

   Заголовки из профильных труб

2. Затем они свариваются между собой, для удобства можно применять лекала, соблюдайте правильную конвекцию, не перекрывая отверстия:

   Так они свариваются между собой

3. Когда все семь труб будут соединены между собой получится вот такая конструкция:

   Свариваем все остальные трубы

4. Затем наваривается корпус из листов железа и дымоход, внутри делается перегородка для дополнительного сгорания перед дымоходом, прикрепляется дверца с заслонкой:

   Навариваем листы металла

5. Если всё сделать по инструкции, то в конечном результате получится вот такая конструкция:

Пример конструкции

Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:

Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:

Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.

Устройство и особенности горения

Фактически, печь Булерьян – это серьёзно модернизированный конвекционно-трубный воздушный котёл. Её принцип работы заключается в конвенциальном нагреве воздуха, циркулирующего по изогнутым трубам, вмонтированным в корпус. Для этого в её цилиндрический корпус вмонтированы синусоидально изогнутые трубы, выступающие из корпуса на треть от своей длины. По ним в процессе эксплуатации циркулирует воздушный поток: нагретый воздух уходит вверх, а снизу в трубы всасывается холодная воздушная масса.

В процессе горения за минуту через трубы проходит 4-6 кубометров воздуха, который нагревается до 110-130 градусов.

Топочное отделение разделено на две камеры, размещенные друг над другом. В основной камере прогорает топливо, из которого под воздействием высокой температуры выделяется угарный газ. Последний догорает в верхний камере, отделённой от срединной, чугунным колесником или стальной решёткой. Кислород для догорания угарного газа поступает из перегородки, расположенной над дверцей печи.

Но в верхней части угарный газ догорает не полностью, полное его догорание происходит в горизонтальном участке дымохода метровой длины, куда он поступает из топки. Это обязательная конструкционная особенность всех печей Булерьян. Здесь режим догорания газов немного замедляется за счёт их остывания.

После дымоход заворачивает вверх, где у оригинальных печей Bullerian размещён экономайзер, в котором угарный газ окончательно догорает. Благодаря экономайзеру КПД Булерьянов возрастает до 80%.

Печное отопление на дровах

Отсутствие газификации во многих населенных пунктах России вынуждает пользоваться альтернативными вариантами обогрева своих домов. Электрическое отопление – это один из самых дорогих вариантов. Если стоит задача отапливать дачный домик 1-2 раза в месяц, то с ним еще можно смириться, так как потребителей подкупает простота подобных отопительных систем. Если же нужно обогревать этот же домик на постоянной основе, то обогрев будет выливаться в огромные суммы – чем больше площадь, тем больше расходы.

Жидкостные котлы не получили особого распространения, так как для них характерны многие недостатки. Во-первых, нужно где-то покупать дизтопливо, причем в больших количествах – так дешевле. Во-вторых, необходимо где-то хранить купленное горючее. А в третьих, по всему обогреваемому жилищу постепенно распространится запах солярки. Хотя у этого варианта есть свои плюсы – жидкостные котлы могут работать в автоматическом режиме и не требуют особого ухода.

Для сохранности дров необходимо соорудить специальный дровник.

Дешевле всего топить дровами – целый грузовик дров стоит достаточно дешево. А в некоторых случаях твердое топливо можно достать совсем бесплатно. Например, можно нарубить дрова в ближайшем лесу или топить печку какими-нибудь древесными отходами. Дровяные отопительные печи для дома позволяют снизить расходы на отопление зданий, не подключенных к газовым магистралям. Но у такого способа обогрева есть свои особенности:

• Нужно найти место для складирования дров – на один зимний период может потребоваться несколько кубометров древесины. Причем дрова должны храниться в местах, куда не попадают атмосферные осадки;
• Печи на дровах нуждаются в регулярной очистке – необходимо очищать зольники от золы и дымоходы от накапливающейся там сажи;
• Дровяная печка не умеет работать в автоматическом режиме – поэтому заботы по регулировке температуры и закладке новых порций дров ложатся на плечи домовладельцев.

Тем не менее, дровяные отопительные печи для дома – это идеальный экономичный вариант для обогрева загородного жилья, если нет газа. Например, если вы купили загородный дом для отдыха, вы сможете не задумываться о дорогостоящем подведении газовой магистрали – достаточно установить здесь твердотопливную печку.

Что касается дачных товариществ, то газ в них бывает редко – он здесь особо и не нужен. Но многие люди, не в силах приобрести жилье в городе, охотна селятся на дачах (особенно если они располагаются вплотную к городской черте). Дровяные печи для дачи станут отличными инструментами для обогрева небольших дачных домиков. Вот преимущества такого подхода:

Дровяные печи прекрасно впишутся в интерьер дачных домиков.

• Печки для дачи стоят дешево, что снижает расходы на приобретение оборудования;
• Отопительные печи для дачи устанавливаются за считаные часы – сложнее смонтировать дымоход, чем установить печку;
• Дровяные печи идеально подходят для обогрева небольших однокомнатных дачных домиков.

Отопительные печи для дачи на дровах могут быть представлены вариантами для обогрева сразу двух помещений. А некоторые из них рассчитаны на подключение водяных систем отопления. Впрочем, речь об этом пойдет дальше.

Отопительные печи для дома, работающие на дровах, порадуют и романтиков, любящих слушать потрескивание дров или смотреть на пламя. Специально для таких людей выпускаются модели каминного типа, оснащенные стеклянными окошками. Такие печки-камины совмещают в себе декоративную функцию, украшая жилище, и функцию обогрева.
