Два вида систем парового отопления
Вопрос, как сделать паровое отопление своими руками, можно решить двумя способами – вернее сказать, что существует два типа паровых отопительных систем, которые с успехом применялись (да и сейчас иногда используются) для обогрева частных домов и производственных помещений. Это открытая и закрытая системы, о которых мы поговорим немного подробнее.
- Закрытая система парового отопления своими руками строится по такому же принципу, как и стандартный отопительный контур водяного теплоснабжения дома – имеется подача теплоносителя и, соответственно, обратка, по которой конденсат стекает в котел для последующего цикла преобразования в пар. Основным преимуществом данной системы обогрева является экономный расход жидкости – она никуда не исчезает из системы, а только преобразуется из одного агрегатного состояния в другое. Что касается недостатков, то их практически нет, если, конечно, не считать увеличенный диаметр обратного трубопровода для сбора конденсата, который котел не успевает физически перерабатывать в очередную порцию пара – это своего рода расширительный бак, который несколько портит внешний вид помещения.
Открытое паровое отопление своими руками. В отличие от предыдущего решения вопроса, как провести паровое отопление в доме, этот вариант не предусматривает закольцованное движение теплоносителя по трубопроводам – здесь конденсат просто сбрасывается в накопительный резервуар, где он аккумулируется и по достижению определенного уровня отправляется посредством насоса в котел. Как вариант, если вопрос в оплате за потребленные водные ресурсы остро не стоит, конденсат вообще можно сбрасывать в грунт или еще куда-либо.

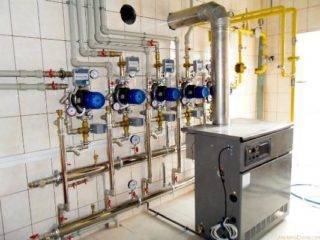

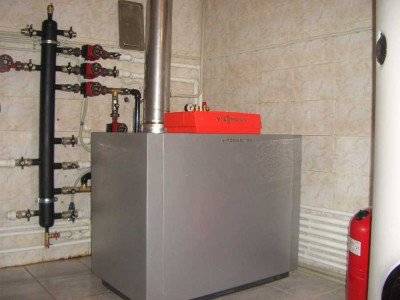

Паровой котел отопления в частном доме
Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.
Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.
Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.
В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).
По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).
Схема парового отопления дома включает в себя:
- котел;
- бойлер (для двухконтурной системы);
- радиаторы;
- насос;
- расширительный бак;
- запорно-предохранительная арматура.
Описание парового котла отопления
Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:
- топку (камера сжигания топлива);
- испарительные трубы;
- экономайзер (теплообменник для подогрева воды за счет уходящих газов);
- барабан (сепаратор для разделения пароводяной смеси).
Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).
Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.
Самостоятельный монтаж оборудования
Работы проводятся поэтапно, в определенном порядке:
1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.
2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).
3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.
4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.
5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.
6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.
Несколько схем реализации парового отопления
Соорудить паровое отопление своими руками не трудно, однако необходимо знать возможные схемы реализации и выбрать наиболее подходящие из них. Предстоит ответить на 2 основных вопроса:
- Однотрубная или двухтрубная будет система
- Разомкнутая или замкнутая разводка
Однотрубная или двухтрубная система
Необходимо определиться, каким из двух вариантов будут прокладываться трубы по дому:
- Однотрубная система
- Двухтрубная система
Реже используют однотрубную систему, так как в ней очень трудно регулировать паровой поток. Установка дополнительных устройств значительно увеличит первоначальные затраты на отопление.
Двухтрубная система потребует большего количества труб, однако она проще в монтаже и эксплуатации. Достаточно установить на выход термостатирующий конденсатоотводчик и на вход регулирующий вентиль.
Разомкнутая или замкнутая разводка
Конденсирующая жидкость может возвращаться обратно к нагревательному элементу по одному из двух контуров:
- Разомкнутому
- Замкнутому
В разомкнутой системе конденсат поступает в бак самотеком. В последнем скопившаяся жидкость насосом подается на нагреватель. Необходимо правильно проложить трубы и выдержать уклон, чтоб вода стекала без определенных препятствий.
В замкнутой системе необходимо предусмотреть, чтоб на входе и выходе была достаточная разница давления для перетекания жидкости. При этом следует разместить паросборник таким образом, чтоб он был значительно ниже относительно отопительных радиаторов.
Затем производится выбор и расчет прокладываемых труб
Очень важно правильно подобрать диаметр: внутренний объем должен составлять около 2 л на квадрат. Лучше остановиться на изделиях 20-25 мм в диаметре
Установка котла рекомендуется в подвальном помещении, так как нагретый пар будет подниматься вверх. Если дополнительно совмещена водяной теплый пол – котел располагают выше половой поверхности.
Если обустраивается система «теплый пол», рекомендуется приобретать двухконтурный котел. Дом и пол должны работать независимо. Иногда умельцы около половой поверхности выводят помпу, однако такая система становится менее эффективной и более уязвимой.
Как самостоятельно составить проект для паровой системы
Определяются
со схемой. Предпочтительно выбирать двухтрубный вариант. Монтируется система
тремя способами:
- с нижней, средней либо верхней разводкой;
- с сухой или мокрой магистралью для перемещения
конденсата; - с попутным либо тупиковым движением
теплоносителя.
Определившись
с методом установки и схемой, составляют проект размещения труб по дому. Делают
расчет самостоятельно или обращаются к профессионалу. Предпочтительно выбрать
второй вариант. У специалиста уже есть опыт в составлении проекта. Он учтет все
нюансы, которые могут ускользнуть от новичка. Проектировщик учтет все замечания
хозяина дома, не забудет про соблюдение норм и систему безопасности.
Если же
нет финансов или желания обращаться к специалисту, то проект составляют
самостоятельно. Но сначала обязательно ознакамливаются со всеми нормативами.
Желательно прочитать специальный справочник перед началом работ.
Действуют
по следующему алгоритму:
- находят план всего дома;
- рассчитывают площадь помещений, которые будут
отапливаться; - обозначают на плане точками месторасположение
батарей; - радиаторы выбирают, ориентируясь на мощность
котла; - высчитывают длину трубо- и паропровода для
перемещения конденсата, который будет находиться в комнате; - планируют высоту прокладки труб и место монтажа
батареи; - рассчитывают количество паровой арматуры –
вентиля, тройники, конденсатоотводчики и насос; - чтобы вычесть мощность нагревательного прибора
узнают объем жилых помещений, умножают полученную цифру на коэффициент
энергии, который понадобится для прогрева 1м³; - определяют производительность котла и по
площади – если помещение 10 м², то потребуется 1 кВт энергии и 30% для
запаса; - прибор покупают с увеличенной мощностью на 20%
от рассчитанной, чтобы оборудование не функционировало на пределе.
Если в
качестве котла применяют дровяную печь, то просчитывают и монтаж специализированного теплообменника.
Он представляет собой змеевик, который сваривают из оцинкованных труб. Конструкцию
встраивают прямо в печь. Не надо монтировать отдельно.
Если
печи нет, то на этом этапе проектируют и ее. Можно отремонтировать имеющийся
нагревательное устройство, но придется разобрать немного, чтобы установить
теплообменник.
Пример проекта
Добавочные узлы
Радиаторы из чугуна
Не считая котла и труб для магистрали понадобятся необходимые элементы, без которых вряд ли можно обойтись:
- Отопительные приборы. Это могут быть радиаторы из чугуна, изделия из стали или трубы с ребрами. Ставить их лучше под окнами. Аналогичным образом образуется тепловая пробка, которая отсекает прохладный воздух. Это будет мешать и появлению конденсата на стеклах.
- Фитинги. Разные элементы соединения: муфты, уголки, расширения, переходники, которые понадобятся при установке трубопровода.
- Редукционно-охладительная установка. Выполняет перевод пара в состояние жидкости.
- Редуктор. Предназначается для регулировки давления в системе.
- Расширительный бачок. Удобней использовать компонент открытого типа. Если имеется желание установить герметичный бак, тогда его стоит оснастить прибором для определения величины давления и клапаном сброса давления. Если это не сделать, то это способно привести к его выходу из строя.
- Емкость для сбора конденсата.
- Циркулярный насос. Для систем с принудительным перемещением жидкости.
- Гидравлический затвор. Будет нужен в случае, когда необходимо осушить систему для ее ремонта либо замены каких-нибудь составляющих.
- Фильтр. Будет нужен для убирания твёрдых включений перед тем как попасть воды в котел. Это нужно, чтобы ничто не уменьшало продуктивность.
- Воздухоотводчиков.
В систему парового теплоснабжения возможен монтаж косвеника. При этом потребуется клапан на три входа. Он подсоединяется к внешнему водяному термостату и перенаправляет движение носителя тепла.
Отличие парового отопления от водяного
Принцип функционирования паровой системы отопления состоит в следующем: доведенная до кипения вода в емкости превращается в пар, который затем поступает в радиаторы отопления, нагревая их. Там пар конденсируется, преобразуясь в жидкое состояние, стекает в расширительный бак по специальным отводам, затем вновь возвращается в теплообменник.
Отличием парового отопления от водяного является, во-первых, циркулирование разного типа теплоносителя. Во-вторых, теплоотдача выше, а скорость прогревания помещения в несколько раз быстрее, чем у водяного. При одинаковых затратах на твердое топливо, КПД парового отопления выше, чем водяного.
Для монтажа парового отопления не требуется крупногабаритное оборудование, что делает эту систему отопления экономной. При бездействии системы, трубы с водяным теплоносителем за зиму могут перемерзать. В отличие от него, паровую систему можно легко запустить без возникновения подобных трудностей.
Существуют и некоторые недостатки, которые отсутствуют у системы отопления с водяным теплоносителем:
- Отопительные радиаторы нагреваются свыше 100 градусов, что может быть небезопасным для окружающих.
- Отопительная система очень шумная
- Регулировать температуру трудно
- Отсутствие возможности установки системы водяных теплых полов.
- Для системы нельзя использовать пластиковые трубы.
- Печь с встроенной системой парового отопления трудно использовать одновременно для приготовления пищи.
6 Полезная информация
В последнее время обогревательные паровые котлы используются совместно с системами «теплых полов». Процедура монтажа такой схемы требует больших усилий, но оно того стоит. Под покрытием пола устанавливают специальные трубы из полипропилена или металлопластика, по которым будет перемещаться теплоноситель.
Без сомнений, обогрев помещений паром — это хороший способ решить проблему дорогостоящих тепловых ресурсов и обеспечить себя стабильным источником тепла на целый год
Но чтобы установка функционировала в лучшем виде, а ее обслуживание не требовало больших вложений, важно правильно подобрать схему разводки и следовать основным правилам монтажа. В остальном принцип работы парового отопления и монтаж самодельных пароводяных систем остаются понятными
Конструкции паровой системы отопления
Кроме самого теплоносителя (пара) существенных отличий паровая система отопления от водяной не имеет и различается лишь незначительно. Пар образуется в специальных котлах отопления, а затем проходит через бойлерную систему и поступает по трубам в радиаторы, которые, собственно, и нагревает. В результате теплоотдачи помещению образуется конденсат, который и возвращается обратно в котел, таким образом завершая цикл системы. Парогенераторы в системе работают на любом виде топлива, но их выбор зависит уже конкретно от размеров дома и собственных возможностей в поставке, доставке горючего к дому.

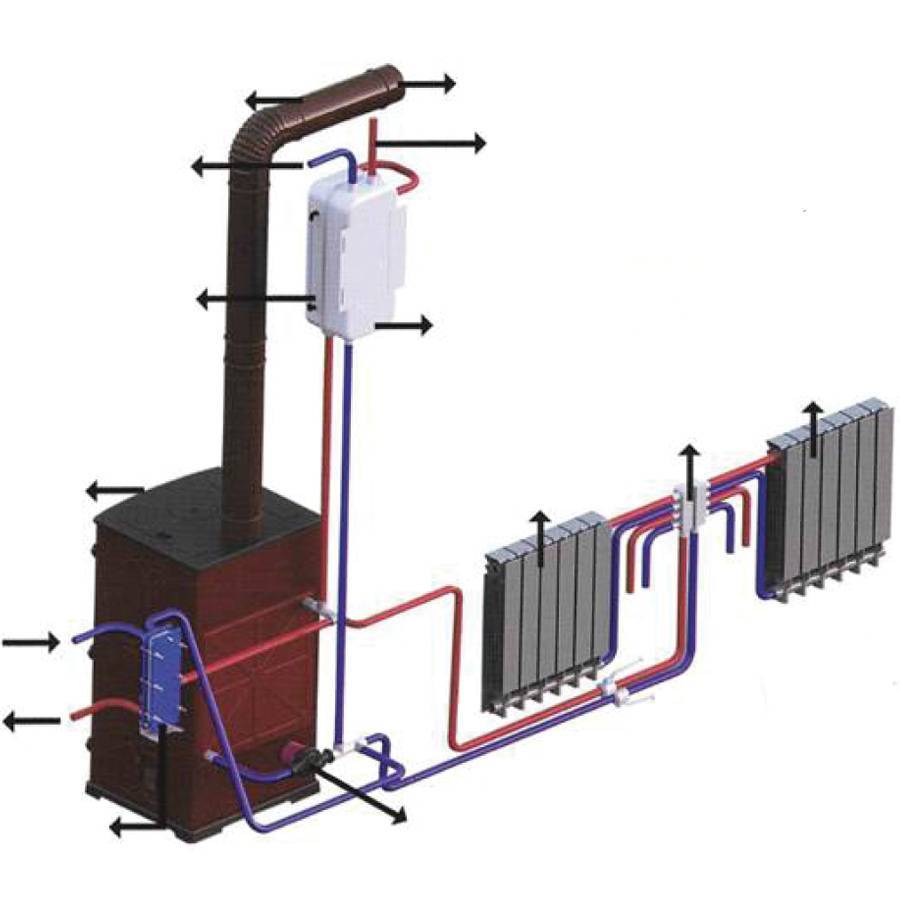

Схема парового отопления
Схема, разумеется, описана в достаточно упрощенном виде, но дает возможность разобраться в ключевых моментах системы и понять принцип работы. А также позволяет увидеть все ее сильные и слабые стороны.
Схема выполнения парового отопления тоже может быть любой и зависит лишь от желаний и размеров дома. Так, например, маленькому дому будет вполне достаточно и однотрубной схемы отопления.

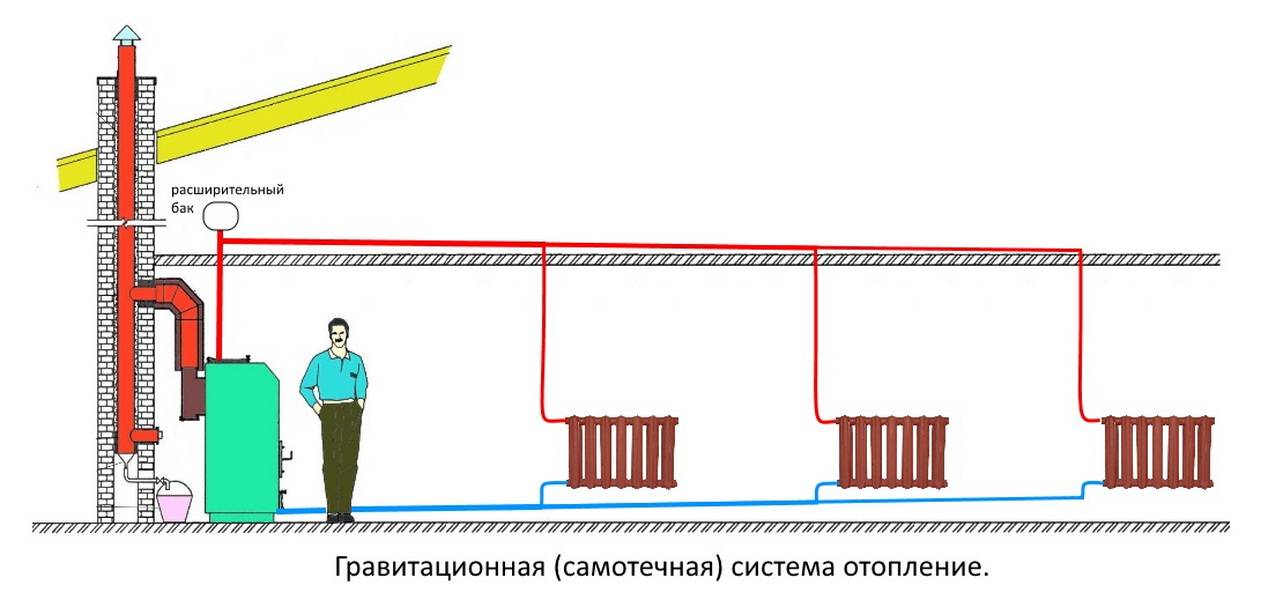

Схема с принудительной циркуляцией
Необходимое оборудование
Для системы обогрева паром нельзя использовать пластиковые трубы, так как в местах соединений они могут не выдержать давления и начать пропускать пар. Лучше всего если провести своими руками с помощью медных, благодаря тому, что они являются самыми прочными и надежными. К тому же способны переносить высокое давление парового отопления. Соединяются между собой высокотемпературной пайкой. Можно сделать всю схему из нержавеющих или оцинкованных труб, они также прочны и закрепляются друг с другом резьбой. Стальные тоже отлично подойдут, монтируются сваркой, но если производитель не провел специальную обработку металла, то они быстро начнут ржаветь.
Прежде чем выбрать котел для отопления, следует рассчитать требуемую мощность, так, если площадь дома не более 200 м2, то достаточно 25 кВт, для 200-300 м2 – 30 кВт, 600 м2 – 60 кВт. Для кирпичной печи теплообменник можно сделать своими руками, потребуются металлические трубы, стенки которых имеют толщину не менее 2,5 мм, и сварочный аппарат. Работы по сварке труб необходимо провести правильно, чтобы не было щелей. 1 м2 обеспечит мощность, равную 9 кВт. После сборки проверяется качество сварки, залив внутрь воду: если будет течь, она сразу же станет заметной.
Список необходимых элементов для схем с паровым отоплением:
- теплообменник (печь или электрический парогенератор);
- чугунные или стальные радиаторы (для каждого окна) и кронштейны к ним;
- подводящие и отводящие трубы;
- соединители, колена;
- хомуты;
- конденсатоотводчики (чтобы пар не проникал в отводящую трубу);
- вентили для слива и клапаны для выпуска воздуха;
- манометр;
- клапан для уменьшения давления;
- расширительный бачок;
- насос.
Как правильно собрать своими силами?
Сначала составляется подробный план, учитывающий длину труб, расположение котла и всех нагревательных элементов, в том числе кранов, клапанов, поворотов, бачка и так далее. Особенно внимательно продумывается место для кирпичной печи и дров, так как перенести ее будет крайне сложно. Котел встраивается в кладку и устанавливается на месте топки. После этого необходимо провести монтаж радиаторов под окнами, сделать подсоединение отводящих и подводящих труб с теплообменником. Если для отопления выбрана схема естественной циркуляции теплоносителя, то нужно предусмотреть их уклон на 3 мм каждый 1 м. На всех радиаторах следует сделать вентиля для отвода воздуха из системы обогрева. Паровой котел обязательно должен быть снабжен манометром, для проверки уровня давления в трубах.
Также рекомендуется возле каждого радиатора установить запорные краны и в самом начале всей схемы. В конце системы парового отопления необходимо провести установку бака для стека конденсата, с которого под уклоном выводится труба для вывода воды обратно в теплообменник. Для этой цели не советуется устанавливать мембранные расширители, так как они могут выдерживать температуру не более 85°С. Если схема отопления принудительная, то в конце отводящей трубы монтируется насос.
Полезные советы
Способ отопления частного дома с помощью кирпичной печи и твердого топлива, как, например, угля и дров, имеет несколько недостатков. В дымоходе будет постоянно скапливаться сажа, поэтому со временем нужно его прочищать, иначе дым пойдет внутрь помещения. К тому же из-за отсутствия тяги трудно разжечь дрова, особенно если они сырые или уголь плохого качества. Если схема системы естественная, то монтаж кирпичной печи следует провести в низшей точки здания с хорошей вентиляцией, чтобы конденсат мог стекать.
Обязательно стоит ставить клапаны для сброса давления, это поможет избежать опасных ситуаций. Устанавливая электрический парогенератор, нужно учесть, что в случае отключения сети прекратится обогрев помещения, для этого рекомендуется иметь аварийный генератор. В деревянных домах также можно сделать паровое отопление, но с соблюдением мер пожарной безопасности и защиты бревен от перегрева. Особенно внимательно стоит отнестись к клееному брусу, так как под воздействием значительных перепадов температур клей потеряет свои основные свойства, что может привести к порче древесины. Стены и потолок в комнате для печи должны быть отделаны только негорючим материалом. Пол для парового котла на твердом топливе лучше сделать из бетонной стяжки.
Дата: 1 июня 2016
2 Преимущества и недостатки
Современные схемы парового отопления частного дома являются очень востребованными. Объясняется это такими преимуществами:
- 1. Доступная стоимость и экономичность работы.
- 2. Возможность использования в течение круглого года. Жидкий теплоноситель не боится замерзания.
- 3. Высокий процент КПД, что объясняется применением метода конвекции и излучения.
- 4. Возможность использования труб с меньшим диаметром и компактных радиаторов.
- 5. Быстрое прогревание любых помещений.
- 6. Минимальная теплопотеря. По заявлениям экспертов, коэффициент теплоотдачи настолько высокий, что теплопотеря практически сведена к нулю.
- 7. Поддержка взаимодействия с системой теплых полов.
Но помимо видимых плюсов, у таких котлов есть и существенные недостатки. Один из них заключается в интенсивном шуме при циркуляции теплоносителя. Более того, конструкция способна прогреваться до температуры от 100 градусов, что повышает вероятность получения ожогов при соприкосновении с кожей. Чтобы избежать подобных последствий, радиатор лучше защитить специальным экраном. Из-за неустойчивости к коррозии срок службы оборудования существенно снижается.
Виды парового отопления
Существует несколько систем классификации парового отопления.
В зависимости от возврата конденсата различают:
- закрытые (замкнутые);
- открытые (разомкнутые).
В первом случае конденсат возвращается в нагревательный котел автоматически. Для данного типа парового отопления используются трубы большего диаметра для возврата конденсата.
Второй тип парового отопления накапливает конденсат в отдельном резервуаре и с помощью насоса возвращается в котел.
Паровые системы различают в зависимости от силы давления пара. Оно может быть высоким (до 600 кг/м2), низким (до 170 кг/м2) и вакуум-паровым (до 1 кг/м2), все зависит от технических характеристик конкретной паровой системы.
Важную роль на практике играет классификация паровой системы, которая зависит от разводки труб. Бывает однотрубная система и двухтрубная.
При однотрубной пар с котла, и конденсат от пара, который возвращается в котел, проходят по одной трубе. Минус данной системы – дополнительные шумы и звуки.
В двухтрубной системе, есть две трубы замкнутые в едином цикле, по одной пар идет к радиаторам, а другая служит для возврата в котел образовавшегося конденсата.
Важно! В зависимости от выбора одно- или двухтрубной системы зависит возможность регулировки температур. В двухтрубной температура регулируется при помощи вентиля, а в однотрубной изменение температуры возможно лишь при снижении производительности и мощности котла
Нужно тщательно выбирать тип системы парового отопления, чтобы она была максимально эффективная и подходила под параметры конкретного дома.
Устанавливаем паровое отопление своими руками
К безусловным плюсам парового отопления относят возможность самостоятельно установить его у себя дома. Работы, связанные с установкой разделяются на несколько этапов.
Первый шаг – составление плана
Проект в этом случае как надежный фундамент для дома. Правильно составленный план схемы отопления – уже половина успеха. Он определят всю дальнейшую работу.
При составлении проекта нужно определиться с типом парового отопления
Очень важно учесть размеры дома, высоту потолков, чтобы точно рассчитать мощность котла для обогрева, а также спланировать расстановку радиаторов
Следующий этап – подбор необходимых деталей для системы парового отопления
Здесь главную роль играет правильный выбор котла. В каждом случае он подбирается персонально, исходя из размеров жилплощади и желаемой мощности.
НО важно учесть вид топлива (дрова, газ, уголь, солярка и т.п.), который будет использоваться для его работы. Необходимо также внимательно выбирать длину, диаметр труб, а также материал, с которых они сделаны
Нельзя покупать пластиковые трубы, потому что они не выдержат воздействие высоких температур и давления. Лучше всего брать медные, стальные или нержавеющие трубы. Для установки отопления необходимы также радиатор, выпускной клапан и насос.
Когда расчеты поведены и куплен необходимый материал, можно приступать к монтажу.
В целях безопасности необходимо защитить стены помещения, в котором будет находиться котел. Для этого их стоит обшить негорючим материалом.
Котел нужно монтировать ниже уровня радиаторов и трубопровода, это позволяет пару двигаться вверх по системе отопления.
Во время установки радиаторов следует соблюдать герметичность. Если пренебречь этим пунктом трубы, находясь высоким давлением, будут пропускать.
Заключительным этапом является тестирование парового отопления
Во время первого запуска лучше подкрепиться помощью профессионалов.
При большом желании паровое отопление дома может сделать абсолютно каждый и не обязательно владеть для этого специальными знаниями. опубликовано econet.ru
Полезные рекомендации для начинающих
Учитывают
следующие нюансы при монтаже:
- все составляющие подбирают такие, чтобы
выдерживали высокую температуру; - не стоит использовать мембранный расширитель
для резерва, так как он не эффективный, и рассчитан на 85 градусов; - дымоход печки придется чаще чистить, это
учитывают при составлении проекта; - печь подойдет не только для парового отопления,
но и приготовления еды на крайний случай; - нельзя для обустройства системы использовать
поддержанные батареи – может схема отопления выйти из строя; - не надо покупать чугунные радиаторы – при
резком перепаде температуре сплав повредится;
Батареи для паровой системы
- если нет уверенности в своих силах, установку
паровой системы доверяют только профессионалам с высокой квалификацией; - нельзя применять отопления в качестве центрального
для многоквартирного дома; - покупают для монтажа только сертифицированные
приборы для безопасной работы;
Если
паровое отопление монтируют на даче без газа самостоятельно, то все детали, оборудование и
составляющие проверяют по несколько раз. На кону жизнь и здоровье близких
людей, сохранность имущества. В случае аварии возникает гидроудар большой
мощности, который разрушит стены дома. Если котел на твердом топливе, то он
должен находиться в целях безопасности находиться в отдельном здании.
Исключения составляют электрические приборы. Экономный вариант – это монтаж паровой системы на
дровяной печи. Но надо все внимательно спроектировать и рассчитать. Лучше
доверить работу профессионалам, если нет собственного опыта.
Выбор труб
Виды труб
При подборе многое зависит от планируемого бюджета. Что можно сказать определенно – для систем данного типа только не применяются полипропиленовые трубы. Это можно объяснить их неустойчивостью к высоким режимам температур. Подбирать необходимо будет из следующих вариантов:
Трубы из стали. Для их процесса установки понадобится электросварочный аппарат. Они стойки к большим значениям давления и температуры. Хорошей стороной также считается цена не дорогая и популярность. Минус — высокая склонность коррозии.
Прямошовная стальная труба
Жестяные трубы. В себя включают все плюсы стальных, плюс тут компенсирован минус коррозионной неустойчивости. Сочленение выполняется с помощью соединений с резьбой, благодаря этому работы со сваркой не нужны.
Жестяные трубы
Медные. Являются оптимальным вариантом. Однако они значительно стоит намного дороже, также, для их процесса установки понадобятся особенные умения по пайке этого материала.
Трубы из меди
При установке трубы могут быть спрятаны в стенки или пол. Однако при этом главное не забыть учесть, чтобы материал для строительства был стоек к термическим влияниям.
Достоинства и недостатки
Использовать паровое отопление можно лишь в исключительных случаях. При этом нужно учитывать некоторые плюсы и минусы оборудования. К положительным качествам можно отнести:
- Эффективность и оперативность теплоотдачи. Через несколько минут с момента запуска прибора происходит обогрев помещения.
- Система способна отдавать при образовании пара КПД более 2300 кДж, в то время как обычный водяной котёл при остывании всего 100 кДж.
- Не требует обустройства специальных радиаторов: можно обойтись с помощью нескольких трубок.
Запрещено использование оборудования в многоквартирных домах
Минусов больше, и они достаточно серьезные.
- Оборудование запрещено для использования в общественных помещениях и многоквартирных домах. Это связано с тем, что при неправильном обращении велик риск взрыва.
- Из-за быстрого нагрева происходит слишком активная циркуляция теплого воздуха в помещении, что уничтожает всю влагу и поднимает пыль.
- Элементы системы нагреваются до критических температур, поэтому считаются травмоопасными и требуют специальной отделки.
- Подходит не для всех видов отделки в помещении. Большинство современных строительных материалов легко поддаются деформации под воздействием высоких температур.
- Отсутствует возможность регулировать теплоотдачу. Чтобы сделать в помещении комфортную температуру, необходимо дополнительно обустраивать ветки отопления и включать их по мере необходимости.
- Во время нагрева пара создается сильный шум, который невыносим для домашних условий.
- Наблюдаются постоянные колебания температуры в комнате, так как в системе устроена автоматика, которая по мере нагрева отключает рабочий механизм.
Выбор парового котла
Паровой котел является ключевым элементом всей системы. Для того, чтобы котел функционировал с максимальной эффективностью, необходимо правильно произвести подбор его мощности с учетом обогреваемой площади помещения.
От выбора котла отопления зависит в дальнейшем расход энергии на обогрев дома. Нажмите для увеличения.
При выборе котла можно придерживаться следующей зависимости: мощность 25 кВт соответствует площади от 60 до 200 квадратных метров, мощность 25-30 кВт соответствует площади от 200 до 300 квадратных метров, мощность 35-60 кВт соответствует площади от 300 до 600 квадратных метров, мощность 60-100 кВт соответствует площади от 600 до 1200 квадратных метров.
Схема парового отопления может включать в себя паровой котел, работающий на природном газе, твердом, жидком либо комбинированном виде топлива.
Максимальное давление в котле, как правило, не превышает значения в 6 атмосфер.
В состав парового котла входит горелка, топка, зольник и барабан. Основным конструкционным элементом является барабан.
Именно к нему присоединяются контрольно-измерительные приборы, предохранительные устройства от повышения давления выше допустимого и трубопроводная система с запорной и регулирующей арматурой.
Трубы, применяемые для монтажа
В связи с тем, что система работает при высоких температурах, полимерные трубы любого состава в ней использовать категорически запрещено, т.к. они быстро выходят из строя в подобном режиме эксплуатации. Поэтому для её монтажа применяются трубы, изготовленные из следующих материалов:
- Трубы из стали. Главными недостатками является излишняя подверженность труб из указанного материала влиянию коррозии, а так же необходимость осуществления монтажа подобных труб исключительно сваркой;
- Трубы медные. Считаются наиболее удобными и надёжными, так как они рассчитаны на эксплуатацию при высоких температурах и давлениях. Трубопровод собирается с применением пайки под высокой температурой с использованием припоев, содержащих серебро. Являются самыми дорогими изо всех используемых для обустройства СО;
- Трубы нержавеющие и оцинкованные. Органично объединяют преимущества всех вышеописанных труб. Соединяются резьбовыми соединениями. Демонстрируют высокую устойчивость к коррозионным процессам, но являются достаточно дорогостоящими изделиями.
Особенности выбора трубопроводов
При выборе трубопроводов очень многое может зависеть от индивидуальных пожеланий владельца дома.
Стальные трубопроводы
Монтаж стальных трубопроводов подразумевает обязательное применение сварки.
Стальные трубопроводы отличаются высокой прочностью и надежностью.
Единственный недостаток – невысокая коррозийная стойкость.
Оцинкованные и нержавеющие трубопроводы
Монтаж данных трубопроводов производится при помощи резьбовых соединений.
На сегодняшний день на рынке представлен широкий выбор труб для отопления. Нажмите для увеличения.
Они отличаются высокой устойчивостью к коррозийному воздействию, но являются довольно дорогим “удовольствием”.
Медные трубопроводы
Выполненные из меди трубопроводы отличаются высокой надежностью, превосходно себя зарекомендовали при повышенных температурах и высоком давлении.
Монтаж производится методом высокотемпературной пайки.
Медные трубопроводы можно без лишних опасений заделывать в стены.
Недостатком данных трубопроводов является их высокая стоимость.
Их довольно часто можно встретить в дорогостоящих особняках, построенных по эксклюзивному проекту.
