Стоит ли изготавливать парогенератор самому?
Некоторые народные умельцы успешно изготавливают парогенератор самостоятельно. Самой простой для исполнения и распространенной является модель, которую изготавливают из старого газового баллона, разумеется, без газа. В емкости делают ряд отверстий, а внутрь вставляют ТЭНы, которые служат нагревательными элементами.
Самодельные парогенераторы для душевых кабинок можно изготовить из подручных средств, однако их использование может быть опасным для доровья и имущества
Стоит сразу же отметить, что самодельные парогенераторы работают менее эффективно, чем промышленные модели. Кроме того, следует учитывать, что кустарно изготовленное устройство может представлять опасность для окружающих предметов, а также для здоровья людей.
Настоятельно не рекомендуется применять такие устройства в многоэтажных домах, поскольку в случае поломки они могут нанести значительный ущерб не только личному имуществу владельца, но и квартирам его соседей, живущих на нижнем этаже. Иногда такие модели взрываются, тогда убытки будут на порядок выше.
Конечно, стоимость хорошего парогенератора промышленного производства может быть достаточно высокой, но человеческая жизнь стоит значительно дороже. Чтобы сэкономить, можно выбрать небольшую модель простой конструкции, снабженную основными функциями без дополнительных опций. Еще одна возможность сократить расходы – самостоятельно установить парогенератор.
№4 – Tefal Express Anti Calc SV8030E0
Цена: 14 990 рублей
Еще более производительное решение. То, сколько оно стоит, полностью обусловлено мощностью. Максимальное давление пара — 6.2 бар, расход воды при ударе — 400 грамм в минуту. С учетом такой прожорливости, бак должен быть емким и тут компания не прогадала — 1.8 л, да еще и долив воды прямо во время работы присутствует. Подошва у девайса качественная — Durillium AirGlide, поэтому шикарно скользит по изделиям из любых тканей.
Качество сборки премиальное, есть автоматическое отключение, регулировка пара и возможность эксплуатации в вертикальном режиме. Если вы живете с маленькими детьми — оцените функцию блокировки кнопок. Значимых минусов у четвертой строчки нашего рейтинга парогенераторов по соотношению качества и надежности 2021 года нет.
Tefal Express Anti Calc SV8030E0
3 Подготовительные работы
Приобретение отдельного парогенератора (а не встроенного вместе с кабинкой) позволит существенно сэкономить средства, а кроме того, даст возможность подобрать качественное устройство. Поэтому останавливаются именно на раздельном варианте.
Однако перед началом установки отдельного парогенератора следует выполнить ряд требований. Первое – необходимо герметизировать кабину и установить дополнительно вентилятор для циркуляции воздуха и равномерного распределения пара. В колпак устанавливается 2-3 слаботочных (12 В) вентилятора
При этом важно провести управление ими в кабинку

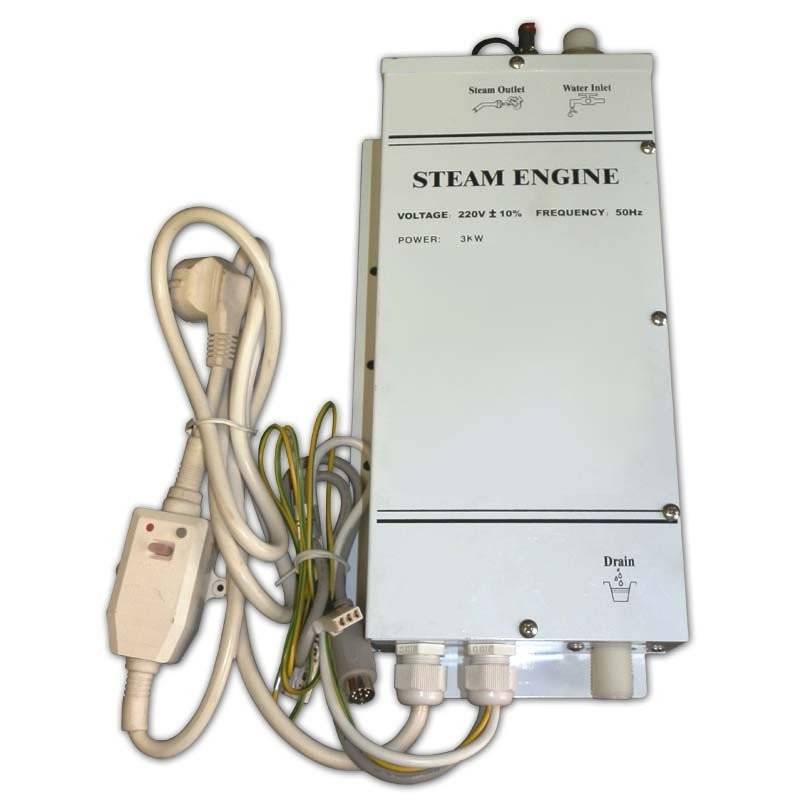

Установка отдельного парогенератора в душевую кабинку
Далее следует провести проводку для розетки под парогенератор в ванную комнату (если ее нет). Делать это необходимо согласно ПУЭ. Если это сделать невозможно, то парогенератор допустимо установить в другой комнате, после чего провести паровую трубку к душевой. При этом длина трубки должна быть небольшой, а сама трубка – изолирована для предотвращения быстрого охлаждения пара.

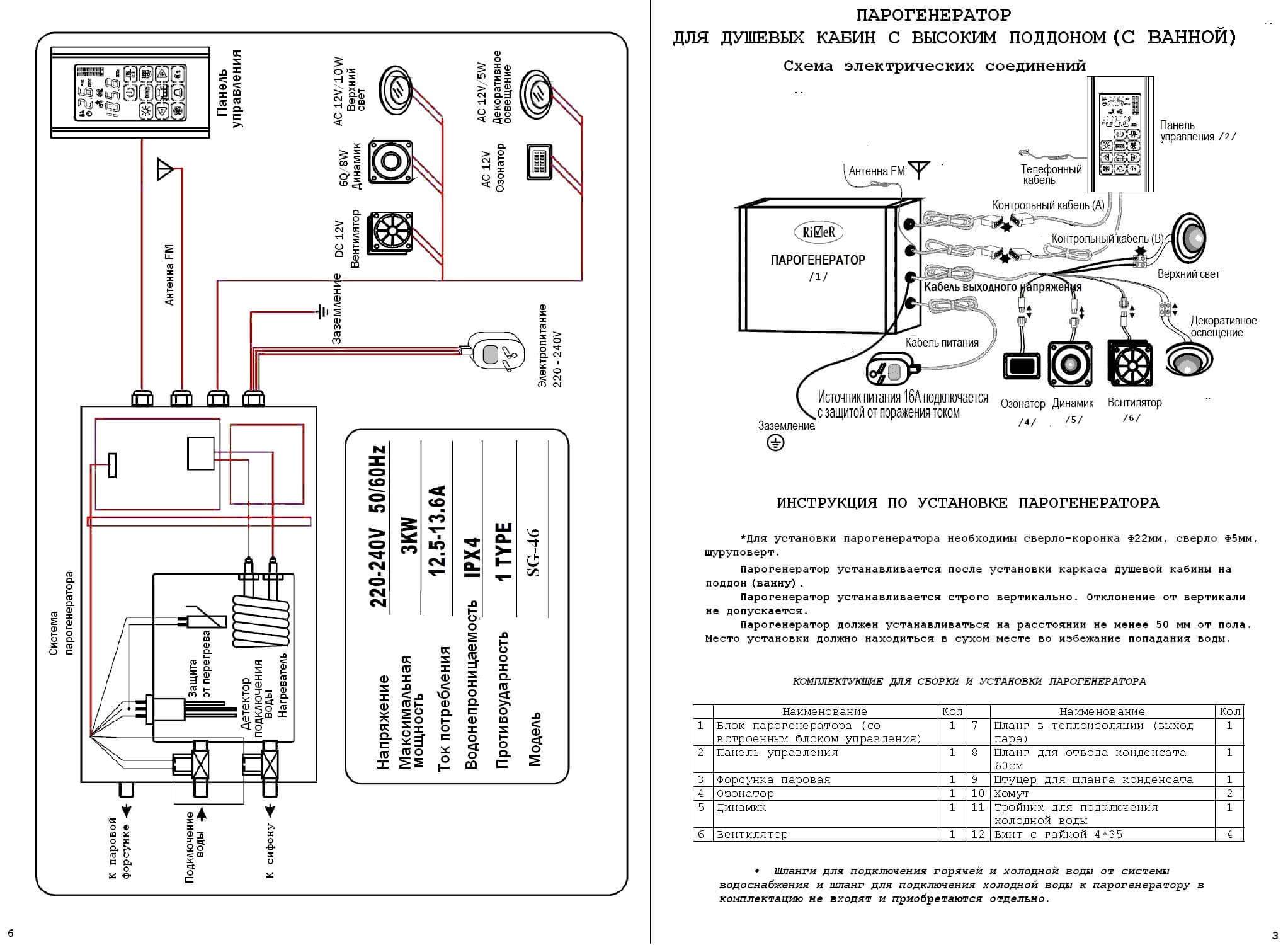

Подключение
Блок монтируется по месту. На самом деле имеется много случаев, когда требуется нештатная установка. Хотят люди в баню, и приходится им делать все своими руками. Некоторые вовсе не покупают кабину, строят сами из кирпича, а парогенератор берут отдельно. В таком случае вот что нужно знать.
Канализация
Не обязательно сливать воду в канализацию, но можно делать и так. В таком случае нужно брать сифон с разрывом струи или сделать такой своими руками. Иначе мерзкие запахи канализации могут стать частыми гостями в душевой кабине.
Канализация для душевой кабины
Электроэнергия
Электрический тракт является самым больным местом. Его организация требует изменения проекта снабжения квартиры (дома) электроэнергией, и это нужно согласовывать отдельно по порядку переустройства. Мощность парогенератора колеблется от 3 до 8 кВт в сетях с одной фазой. Это больше, нежели может потянуть средняя хрущёвка, на которую в среднем отводится 5-6 кВт. Помимо прочего сеть санузла нуждается в дополнительных защитных мерах. Согласно ГОСТ Р 50571.11 могут выполняться следующие типы монтажа проводки:
- Подключение розетки/потребителя через разделительный трансформатор.
- Использование дифференциального автомата защиты.
Второй способ более надёжный, но найти на DIN-рейку такой мощный автомат (на 3 или 8 кВт) чрезвычайно сложно. А без этого в любой момент могут пострадать люди. Из всего сказанного можно сделать вывод, что установка парогенератора представляет собой немалую сложность. Впрочем, как и накопительного водонагревателя.
Монтаж
В случае если корпус душевой кабины не предусматривает установки парогенератора, это даже хорошо. Потому что появляется шанс поставить изделие там, куда не может в принципе проникнуть вода. В результате снимаются требования по безопасности, описанные выше. А это значит, что не нужно ничего согласовывать. Для этого достаточно поставить парогенератор в соседнем помещении (см. ГОСТ Р 50571.11).
Определяемся с типом душевой кабины
По своей конструкции душевые кабины делятся на три типа:
- Открытые;
- Закрытые;
- Комбинированные.
Открытые душевые кабины
Открытые модели – это душевая кабина, которая интегрирована в планировку ванной комнаты. Прежде всего, данные модели являются сборными, то есть, к основанию одной из стен или в зоне угла ванной комнаты устанавливается напольный поддон, подключенный к канализационному стояку, а по периметру поддона с одной или двух сторон монтируются стенки душевой кабины из стекла или оргстекла. Оставшиеся же одна или две стены в конструкции душа облицовываются керамической плиткой.
Еще одна характерная особенность открытых моделей – это отсутствие верхнего основания, крыши. Следовательно, в моделях открытого типа монтаж каскадного или тропического душа просто невозможен. Во время купания приходится довольствоваться душевой лейкой, подключенной к смесителю гибким шлангом в металлической оплетке. То есть, модели открытого типа предназначены только для того, чтобы человек мог быстро помыть свое тело.
Открытая душевая кабина с низким поддоном.
Надо сказать, что при монтаже открытых душевых кабин, нередко, даже отказываются от нижнего поддона. Вместо покупного поддона, нижнее основание душевой кабины может быть монолитным, залитым из бетона высокой марки и облицованное керамической плиткой с нескользящей поверхностью. Сами же стенки из стекла или оргстекла монтируются на металлических профилях из алюминия, латуни или стали с антикоррозийным покрытием.
Открытая душевая кабина без поддона.
+ Преимущества открытых моделей
- Очень низкая стоимость, примерно около 8-20 тысяч рублей;
- Возможность изготовить душевую кабину с любой необходимой площадью;
- Простая и незатейливая общая конструкция.
— Недостатки открытых моделей
- Капитальный монтаж элементов конструкции;
- Затрудненный ремонт водопроводных и канализационных узлов;
- Нет возможности встроить озонирование или парогенератор;
- Отсутствие верхнего общего душа, например, тропического или каскадного;
- Повышение общей влажности воздуха в помещении при эксплуатации.
Закрытые душевые кабины
Закрытые модели имеют полностью автономную конструкцию, состоящую из поддона, стенок и потолочного основания кабинки. То есть, это портативный бокс в котором встроено огромное количество различных дополнительных функций и, который при необходимости легко демонтировать в случае переезда или ремонта.
Чаще всего в закрытых моделях применяются поддоны из акрила или стали, реже – поддоны из чугуна и сантехнического фаянса. Несущие элементы конструкции и потолок кабинки выполняются из металла с антикоррозийным покрытием или прочных полимерных соединений, а боковые стенки закрытых моделей, так же как и в открытых моделях изготавливаются из прозрачного или полупрозрачного стекла или оргстекла. В среднем закрытая душевая кабина стоит 30-40 тысяч рублей и более.
Закрытая душевая кабина с низким поддоном.
+ Преимущества закрытого типа
- Быстрый монтаж и подключение необходимых коммуникаций;
- Большое разнообразие дополнительных функций;
- Широкий ассортимент различных моделей;
- Хорошая звукоизоляция;
- Изолированность от общего микроклимата в помещении.
— Недостатки закрытых душевых кабин
В целом, кабинки закрытого типа не имеют ярко выраженных общих недостатков, за исключением более высокой стоимости. Если же рассматривать конкретные модели, от конкретных производителей, то где-то можно обнаружить какие-то изъяны, опять же, свойственные конкретной модели.
Комбинированные душевые кабины
Комбинированные душевые кабины – это бокс, в котором используется очень глубокий поддон или, что чаще, ванна из акрила, чугуна или стали. По периметру ванны располагаются душевые стенки, а верхняя часть может быть открытой или закрытой в зависимости от модели.
Такая комбинированная конструкция позволяет совместить все преимущества современных ванн, например, джакузи или гидромассаж и, все достоинства душевых кабин, такие как душ Шарко, каскадный или тропический душ.
Комбинированные душевые кабины существенно отличаются своими большими габаритами от обычных душевых кабин. По этой причине, модели сантехники данного типа можно рекомендовать лишь в случае ванной комнаты с большой площадью. То есть, более 7 кв. м. В среднем, на комбинированные душевые кабины цена варьируется от 70000 рублей.
Душевой бокс.
+ Преимущества комбинированного типа
- Совмещение всех достоинств ванны и душевой кабины в одной конструкции;
- Большое разнообразие моделей;
- Возможность выбрать открытый или закрытый тип.
— Недостатки комбинированного типа
Высокая стоимость.
Советы по выбору
- тип установки;
- мощность;
- производительность;
- объем камеры;
- температура пара;
- рабочее напряжение электрической сети;
- давление воды в водопроводе.
Чем выше мощность у аппарата, тем за меньшее количество времени он преобразует необходимое количество пара, но также и возрастёт потребление электрической энергии, что скажется на затратах по коммунальным услугам. Оптимальная мощность такого устройства — 2–5 тысяч Вт.
Выбирая тип установки нужно ориентироваться на то место, куда вы собираетесь устанавливать генератор. Показатели производительности генераторов пара обычно варьируются в районе 2,5–8 кг/ч. Чем выше производительность, тем быстрее можно начать процедуру.
Стандартные показатели температуры — 35–80 градусов, а объем бака может составлять от восьми до пятнадцати литров. Чем больше размеры генератора, тем он сложнее в установке. При этом маленький размер аппарата говорит о низкой производительности прибора.
Если прибор сломается и требуется ремонт, то самостоятельно чинить его не следует. Можно обратиться в специальные сервисные центры по ремонту парогенераторов и другой бытовой техники. Самостоятельный ремонт агрегата может привести к негативным последствиям. Ремонт генераторов пара стоит доверить профессионалам.
Процедуру выбора душевой кабины с парогенератором следует разбить на две составляющие:
- подбор оптимальных характеристик парогенератора;
- выбор собственно кабинки.
В зависимости от принципа нагрева воды, заложенного в конструкцию, парогенераторы делятся на три группы:
- Электродные: в них нагревательные элементы – электроды – помещены в бак с водой.
- ТЭНовые: чаще в таких конструкциях применяются «сухие» ТЭНы, расположенные вне емкости с водой.
- Индукционные: нагревательными элементами в этом случае служат высокочастотные излучатели. Они передают свою энергию непосредственно стенкам емкости, от которых потом и нагревается вода.
Душевая кабина с паром B502 SSWW
ТЭНы стоят дороже электродов, особенно это касается «сухих» нагревателей. Но, поскольку с водой они не контактируют, срок службы у них большой.
Индукционные парогенераторы – самые дорогостоящие. Насколько они надежны, зависит от качества электроники, установленной в устройство. Многие производители, стремясь удешевить продукцию, применяют комплектующие китайского производства, что негативно отражается на долговечности парогенератора.
На стоимость влияет и мощность – чем она выше, тем дороже будет стоить парогенерирующее устройство. Немаловажную роль играет и его производительность она варьируется в пределах 2,5-8 кг/ч. Эти параметры будут влиять на скорость подачи пара в рабочую зону.
О кабине
Размеры выбирают в соответствии с габаритами помещения, в котором будет установлена кабина и комплекции пользователя. Взрослому парильщику средней комплекции будет комфортно, если расстояние между стенками составляет более 90 см.
Ограждения могут быть выполнены из пластика – такое изделие стоит недорого, но специалисты рекомендуют обратить внимание на закаленное стекло. Оно выдерживает высокие температуры без потери формы и не выделяет при этом вредных веществ
Принцип действия
По принципу действия установка парогенератора ничем не отличается от типичного бойлера котельной. Разве что, контроль параметров не такой строгий.
Впускной клапан и датчик уровня воды
Парогенератор для душевой кабины включается в сеть. После этого (в режиме Stand-by) зависит от заложенных производителем алгоритмов. Стоящий на входе электромагнитный впускной клапан может открыться, чтобы набрать воды из трубы (через сеточку). Ряд производителей может нормировать давление (3, 4 бар и пр.), поэтому нужно обеспечить требуемое. В противном случае работоспособность системы не гарантирована, вплоть до того, что парогенератор откажется работать вовсе.
Как только электромагнитный впускной клапан готов принять напор, начинается заполнение бака. При этом лишний объем воздуха стравливается через выход для пара (попадая в кабину). Это может сопровождаться появлением неприятных запахов. Процесс забора воды идёт до тех пор, пока датчик не сообщит о заполненности системы. После этого питание нормально закрытого электромагнитного клапана убирается. Если датчик засорён, то система не сможет понять, когда пора прекратить забор. Вода польётся на пол душевой кабины и гипотетически может залить все вокруг. По этой причине работающую турецкую баню нельзя оставлять без присмотра при наличии пробки в сливном отверстии.
В рекомендуется поставить датчик протечки. Либо расположить его где-нибудь в окрестности. Немногие решаются нынче спросить, зачем нужна пробка в сливном отверстии, ведущем в канализацию. Не очень приятно посиживать и обонять ароматы, исходящие от соседей (или собственные).
ТЭН
ТЭН включается через реле по сигналу о прекращении забора воды (чтобы не выгорел в пустом баке). Это типичный трубчатый обогреватель, который ставится везде, где только можно. В стиральные машины, водонагреватели накопительного типа и пр. Трубчатый ТЭН может иметь одну или две ступени мощности и должен удовлетворять всем требованиям к изоляции (20 МОм) относительно корпуса. Если этого нет, то изделие неисправное, либо бракованное. ТЭН работает через реле от сети 220 или 380 В.
Мощность ТЭНа напрямую зависит от значения действующего напряжения. Переход от 220 В к 230 изменяет уровень примерно на 9%. Это положительно сказывается на скорости нагрева, но может привести к сгоранию нити накала ТЭНа, изготовленной из нихрома или фехраля. ТЭН подключается у некоторых производителей через предохранитель. От попадания внутрь воды (при разрушении оболочки) нагреватель немедленно разрывается, и приходится покупать новый. Вот почему ранее для парогенератора мы рекомендовали использовать только фильтрованную (очищенную) воду.
Бак парогенератора обычно не содержит анода для предотвращения электрохимической коррозии по очевидным соображениям. Это ещё один предлог оградить от столь опасного оборудования прочих потребителей сети (в том числе сталь). Оболочка ТЭНа чаще всего изготовлена из меди для наилучшей отдачи тепла.
Блок электроники
Плата управления парогенератором предельно проста. Она содержит несколько реле и простейшие логические микросхемы. Хотя некоторые варианты, помимо прочего, оборудуются приёмниками электромагнитных волн, передаваемых пультом управления. И в любом случае есть какой-то механизм обратной связи. Установка вырабатывает пар до тех пор, пока температура в кабине (выдаваемая датчиком) не станет равной заданной. Многие системы цифровые и используют собственные протоколы передачи данных.
Блок электроники обрабатывает сигналы датчиков. Иногда это происходит напрямую. Как например, при достижении водой заданного уровня отпускается питание электромагнитного впускного клапана. Возможны любые другие варианты.
Управление парогенератором
Перепускной клапан
Если не поставить на выходе из бойлера перепускной клапан, то имеется вариант развития событий, когда установка просто взорвётся. Что в прошлом часто наблюдали в случае с котлами двигателей. Кроме того, клапан должен быть управляемым, чтобы установка могла в любой момент начать или прекратить генерацию. Все это время вода в баке находится возле точки кипения. Перепускной клапан, таким образом, регулируется двумя датчиками:
- Температура в кабине измеряется термопарой. Этот параметр даёт установке команды о начале или прекращении работы.
- Температура в баке служит для контроля режима. Этот датчик встроен и не нуждается в дополнительной установке.
Особенности монтажа генератора пара
Прежде, чем устанавливать генератор пара, необходимо позаботиться о технике безопасности.
- Чтобы генератор прибор бесперебойно работал, его устанавливают в сухом, хорошо вентилируемом помещении, размеры которого не должны быть меньше 0,2 квадратных метров.
- Для настенной модели нужно подготовить место на стене – сделать отверстия, установить дюбели и саморезы.
- Напольное устройство устанавливается на расстоянии не менее 0,5 м от стен и пола, под наклоном, для беспрепятственного стекания образующегося конденсата.
- Элементы прибора не должны касаться паропровода, соединенного с устройством посредством медной трубки.
- Душевая кабина должна быть качественно загерметизирована и оборудована принудительной вентиляцией.
На что следует обратить внимание при выборе душевой кабины
При выборе следует обратить внимание на следующие критерии:
- Размеры. Важную роль играют параметры ванной комнаты, где будет устанавливаться кабина. Заранее следует сделать соответствующие замеры.
- Тип кабины. Они разделяются по нескольким показателям: открытые и закрытые, с гидромассажем и без него, и по некоторым другим.
- Стоимость покупки. Здесь важную роль играет наличие различных функций, каждая из которых повышает цену предмета. Надо определиться, что покупатель желает иметь, а от чего с легкостью может отказаться. На сегодняшний день можно приобрести кабину и за 15 тыс. руб., и за 150 тыс. руб.
Определяясь с выбором, необходимо помнить, что наличие различных наворотов сокращает срок службы и создает дополнительные хлопоты по эксплуатации. Комплектующие по мере износа потребуют замены. Сразу стоит решить вопрос с поддоном. Некоторые предпочитают кабины без них. Сторонникам противоположного решения стоит занть, что поддоны имеют разные размеры, высоту, качество основного материала и покрытия.
Различаются кабины по функциональному оснащению:
- вертикальный и горизонтальный гидромассаж;
- «тропический ливень»;
- подача пара;
- ароматерапия;
- сенсорное управление;
- радио, плеер, сотовая связь;
- сиденье, подголовник;
- функции турецкой бани и сауны.
Чем меньше этих функций, тем цена ниже и наоборот.
Прежде чем делать покупку, следует составить грамотный чертеж – схему ванной комнаты. Возможно, ее придется полностью перепланировать. Это не станет проблемой для людей, затеявших капитальный ремонт. В таком случае установка кабины не составит труда. Остальным придется подстраиваться под существующие условия.
Типы душевых кабин
Различают следующие виды душевых кабин:
Открытая душевая кабина встраивается в имеющийся интерьер. Как правило, выбирается угловая зона. Устанавливается поддон, затем фиксируются створки из стекла. У таких моделей нет верхнего перекрытия. Эти кабины используются только в качестве душа. Для этого имеется обычный душевой шланг. Многие предпочитают отсутствие поддона. Для удобства выстраивают из бетона монолитный подиум, облицовывают его кафельной нескользящей плиткой. Стеклянные створки монтируются на специальные профили из алюминия или латуни. Они недорогие и удобные в использовании, нет лишних функций. Такие кабины можно установить даже в маленьких помещениях. Основным недостатком считается повышенное увлажнение воздуха при приеме душа.
Кабины закрытого типа представляют собой цельную капсулу. Имеется поддон, стенки из прочного стекла и крыша. Такой бокс оснащен всеми необходимыми функциями, легко устанавливается и демонтируется при переезде. Требует большего пространства. Стоят они в разы дороже, но и функционал превосходит кабины открытого типа. Имеют хорошую звукоизоляцию, сохраняют влагу и пары внутри кабины.
- Кабины комбинированного типа представляют собой бокс крупных размеров. Устанавливаются в ванных комнатах с площадью не менее 8 кв. м. Имеют глубокий поддон, заменяющий ванную. Это может быть джакузи или гидромассаж. Стенки из прочного стекла закрывают всю переднюю часть. Крыша может присутствовать или отсутствовать в зависимости от модели. Имеется душ Шарко, тропический или каскадный ливень. Многофункциональные кабины имеют высокую цену, что не каждому по карману. Это является основным недостатком. К достоинствам можно отнести: богатый выбор различных моделей, насыщенный функционал, возможность совмещать принятие .
Что нужно знать делая выбор
Перед тем как выбрать душевую кабину, надо точно знать размеры ванной комнаты и расположение коммуникаций. В первую очередь необходимо определиться с поддоном. Если это европейский стиль, то поддон не имеет бортиков, герметично крепится к полу. При выборе необходимо ориентироваться на всех членов семьи. Каждому должно быть комфортно входить и выходить
Поэтому в магазине на это тоже стоит обратить внимание
Кабины открытого типа могут быть квадратными, прямоугольными, круглыми. Такие виды устанавливаются у стены. Если потребуется поместить покупку в угол, подойдет угловой вариант. Расположение канализационных труб стоит учитывать при выборе поддона. Иногда можно приподнять пол, выстроив небольшой подиум для установки конструкции. Хорошей идеей стали ступени к высокому поддону. Так можно облегчить процесс приема душа и внести изюминку в интерьер.
Мнение эксперта таково:
- низкий поддон подойдет пожилым людям;
- высокий поддон можно использовать в качестве ванной, что удобно для семей с детьми.
