Складная лестница на чердак — особенности устройства

Классификация раскладных чердачных лестниц

Существуют следующие виды раскладных чердачных лестниц:

• переносные (приставные, стремянки);
• откидные (рычажные, раскладные, ножничные);
• раздвижные (телескопические или складные).

Переносные лестницы весьма небезопасны и в основном используются как временный вариант, например, при строительстве дома.

Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.

А большой выбор конструкций позволит определить вариант, который устроит именно вас.

В зависимости от материала, раздвижные лестницы бывают 3-х видов:

• деревянные;
• металлические;
• комбинированные.

Комбинация дерева и металла даёт отличные результаты – возможность длительной эксплуатации при минимальном весе конструкции.

Сам лестничный марш изготавливается из дерева, что существенно снижает общий вес изделия, а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.

Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.

Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.

Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.

Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

Размеры чердачных складных лестниц

Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.

Ширина должна быть 60—70 см.

Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона, то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.

Минимальная нагрузка на конструкцию — 150 кг.

Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.

Для удобства использования, расстояние между ступенями должно составлять 19,3 см.

Конструкция раздвижной лестницы

Задумываясь о раскладной лестничной системе стоит иметь в виду, что чердачные складные лестницы могут отличаться по своей конструкции. В частности, принято выделять 4 основных подвида.

1. Лестница гармошка или ножницы. Такая система имеет компактный вид. Особенность ее в том, что складывается она по принципу гармошки. Как правило, такие конструкции выполняются из легкого металла

Это важное условие, так как все детали находятся в движении и при малой прочности легко могут выйти из строя. Если делается складная лестница на чердак своими руками, то наиболее внимательно стоит отнестись к местам соединения частей. Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации

Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации.

2. Телескопическая система. Особенность данной модели в том, что изделие довольно легко раскладывается и также просто собирается. Лестница относится к наиболее миниатюрным вариантам в сложенном виде. Изготавливать ее рекомендуется из алюминия, так как это легкий и прочный металл. Главные части изделия – это полые трубки, которые фиксируются одна в другой в разложенном виде, в сложенном же виде трубки просто заходят друг в друга. К каждой трубке прикреплена секция ступенек, которые также выполняются из алюминия. Чтобы привести лестницу в рабочее состояние, достаточно ослабить фиксаторы и немного потянуть за нижнюю часть. Именно телескопическая конструкция считается наиболее простой, однако, выполнить правильное соединение самостоятельно довольно затруднительно. Поэтому такие системы чаще производят на заказ.

3. Секционная лестница. Этот вариант считается востребованным и распространенным. Именно его чаще всего выполняют своими руками. Особенность конструкции в том, что состоит она из 2-4 частей, соединенных в единую систему. Если состоит из двух секций, то раскладывается она по принципу книги, если элементов больше, то раскладывается как буклет. Еще один вариант подобной конструкции – это, когда части задвигаются друга над другом, но не как в случае с телескопической лестницей, когда трубки входят друг в друга, а просто элементы как бы накладываются поверх. Подобные модели нельзя отнести к очень компактной продукции, так как места для них требуется больше чем для других вариаций, но при этом именно секционные лестницы считаются максимально надежными и безопасными.

4. Откидная лестница. Подобные модели используются реже других, так как конструкция их довольно необычна, а изготовить ее можно только имея особые навыки и специальное оборудование. Особенность изделия в том, что в разложенном виде оно напоминает стационарный лестничный марш, то есть требуется много места для ее установки. Система состоит из тетивы и закрепленных на ней ступеней при помощи сложных креплений-петель. Для придания лестницы рабочего вида необходимо зафиксировать тетиву, а затем уложить на нее ступени. А чтобы собрать конструкцию придется сначала откинуть ступени, а потом убрать тетиву, что не всегда возможно проделать быстро и легко.

Также все изделия могут классифицироваться по материалу производства. Основными считаются следующие виды лестниц:

• деревянные;
• металлические;
• композитные.

Важно! Складная чердачная лестница должна быть максимально прочной и надежной, но при этом легкой. Поэтому лучшим выбором может стать комбинация материалов. Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла

Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение

Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла. Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение.

Из какого дерева лучше сделать своими руками лестницу стремянку

Начнем с материалов. Стремянка из дерева своими руками должна быть легкой, прочной и способной выдержать переменные нагрузки.

Изготовление стремянок в условиях домашних мастерской означает, что у вас будет покупной материал в виде бруса.

По соотношению стоимости и качества древесины:

• сосна — легкая, смолистая, мягкая в обработке и среднепрочная конструктивно, почти не подверженная гниению при правильной обработке, дешевая;
• ель — похожа на сосну, стоит недорого, но при выборе елового бруса нужно внимательно изучить каждую заготовку, так как ель сучковата, это не допускается при изготовлении тетивы и перекладин лестницы;
• лиственница — как все хвойные, не гниет, но ее древесина охотно впитывает влагу, значит, со временем вероятно коробление тетивы и перекладин стремянки;
• осина — плотная, тяжеловатая, не гниет, но сложна в обработке, хотя при наличии навыков и качественного инструмента отлично подходит для стремянок с тетивами высотой более полутора метров.
• Как сделать стремянку своими руками прочной и подвижной? Для этого понадобится подобрать инструмент для хорошей обработки мест соединения деталей и фурнитуру — шарниры и петли. В самом простом решении петли можно заменить шпильками с шайбами и фиксацией на клипсу.

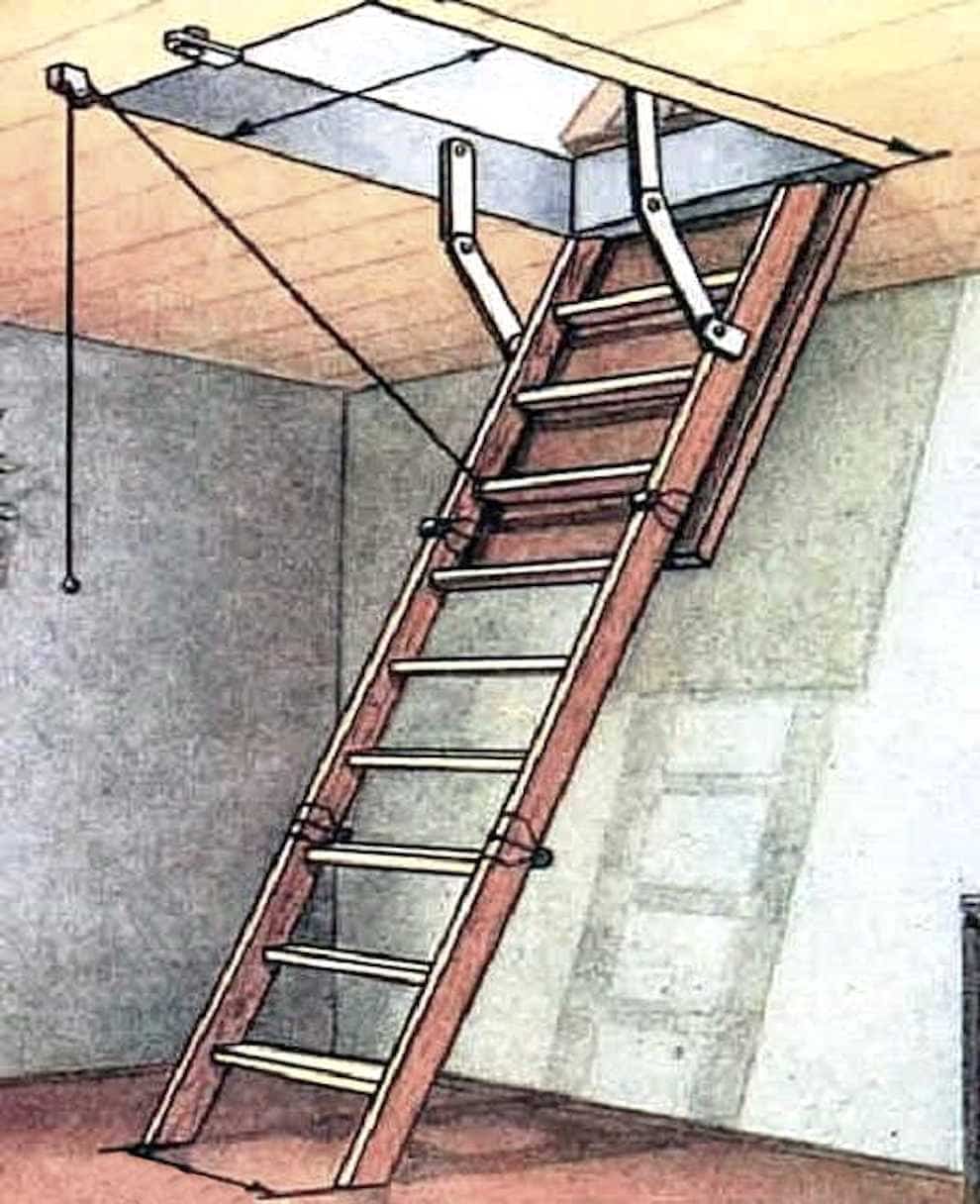

Выдвижная лестница на верёвке

Простая и надёжная конструкция, позволяющая расположить обычную лестницу на чердаке. Правда, при этом чердак должен иметь достаточно большую высоту, чтобы она там поместилась.

Для этой конструкции вам потребуется самая обычная приставная лестница из дерева. Сделайте её такой, чтобы вам было удобно подниматься и спускаться с её помощью на чердак. Она должна устойчиво стоять на полу с небольшим уклоном, и иметь пару ступеней выше уровня чердака, чтобы по ней можно было подняться на самый верх и без усилий переступить на чердак.

Выдвижная лестница считается безопасной и надёжной конструкцией

Чтобы сделать своими руками выдвижную лестницу на чердак, вам потребуется верёвка и небольшое колёсико-блок. Вместо блока можно использовать простое металлическое кольцо, но при частом использовании верёвка об него будет истираться.

1. Необходимо прикрепить блок где-то над люком, пропустить через него верёвку и привязать её концы вверху или внизу лестницы.
2. Затем на люке на чердак со стороны чердака нужно закрепить крючок или защёлку, при помощи которой можно зацепить лестницу за край люка. Длину верёвки подбирают экспериментально, привязывают к лестнице и обрезают лишнее.

В итоге у нас получается удобный механизм, который, потянув за край верёвки, позволяет поднимать лестницу и опускать её. При опущенной лестнице у вас будет располагаться рядом конец верёвки.

Если вы потянете за веревку – лестница начнёт подниматься вверх на чердак. Закрепите её за край люка при помощи защёлки, и закройте люк. Защёлка должна быть шарнирной, чтобы нижняя ступень лестницы имела некоторый сектор вращения.

Можно согнуть из толстой проволоки по типу застёжки-американки, которая используется для привязки лески в рыбной ловле. Когда вы захотите влезть на чердак – откройте люк, освободите край лестницы, спустите вниз и поставьте на землю.

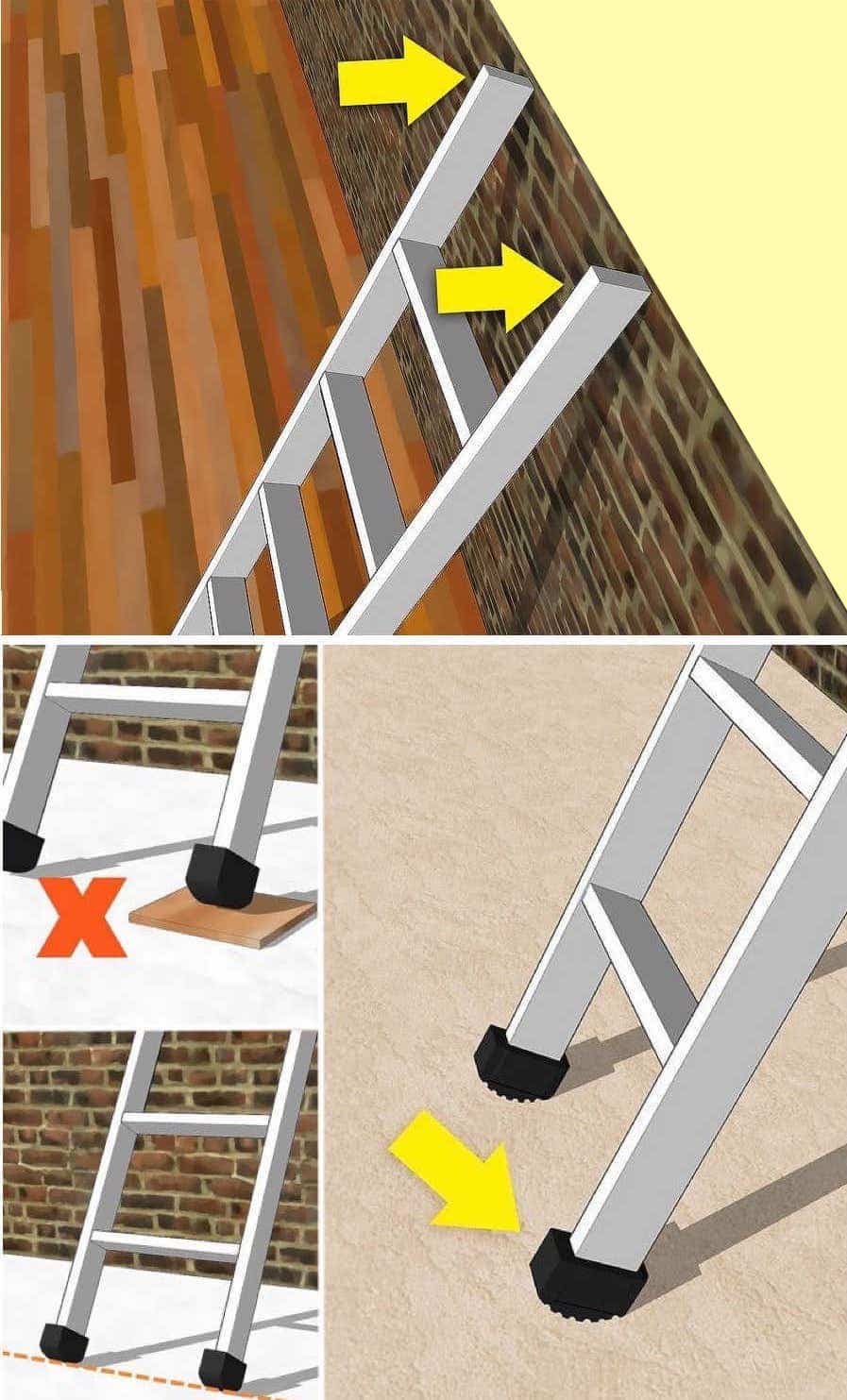

Угол наклона – важный критерий безопасности выдвижной лестницы, ведущей на чердак

Преимущества выдвижной лестницы:

• Она самая простая, а также самая надёжная и безопасная;
• В ней нет никаких сочленений, которые испытывали бы нагрузку при подъёме;
• Её можно рекомендовать пожилым людям, которые хотят подниматься по надёжной крепкой лестнице, но хотят, чтобы она свободно убиралась и доставалась.

> Из недостатков можно выделить:

• Требуется достаточная для неё высота чердака над люком, иначе при подъёме можно пробить лестницей кровлю снизу.
• Неприятности может доставить верёвка, которая будет слишком короткой и мешаться при подъёме по лестнице. Её лучше делать подлиннее и убирать вбок.
• При опускании лестницы её нужно немного придерживать, чтобы она не свалилась и не ударила в пол или по ногам. Это можно делать, придерживая за ту же верёвку.

Материалы в чердачных лестницах

Мобильные модели могут приобретаться в готовом виде. Но если нужно заказать специалистам или сделать своими руками лестницу на чердак, следует грамотно выбирать материалы. Наибольшей популярностью пользуются металлы и дерево. Часто используется их комбинирование.

Деревянные стационарные конструкции могут быть маршевыми и винтовыми. В изготовлении лестниц чаще всего используется сосновый материал, обладающий:

• достойной прочностью,
• отличными эстетическими показателями,
• невысокой стоимостью.

Деревянная стационарная лестница на чердак

Можно выполнить тонировку, имитировать ценные породы дерева. Отличными технологическими показателями обладают кленовые, дубовые конструкции. Но стоят такие сооружения дорого, что снижает популярность. Древесина применяется и в создании складных моделей.

Лестница из дерева идеально украшает интерьер, обеспечивает ему особое очарование, комфортность. Многие домашние умельцы могут соорудить своими руками чердачную лестницу из дерева, так как монтаж конструкции не создает особых сложностей. К недостаткам таких сооружений относится необходимость проведения регулярных обработок дерева для защиты от жучков, влаги.

Лестница из дерева придаст интерьеру особое очарование

Металлические конструкции чаще устанавливаются на улице. Но и в доме монтаж такой лестницы может быть целесообразным. Модели из этого материала хорошо дополняют современные стили. Металл идеально подходит для изготовления компактных мобильных конструкций.

Металлическая чердачная лестница идеально подойдет для современного стиля

Лестницы могут изготавливаться из углеродистых стальных сплавов. Конструкции обладают прочностью, долговечностью. Порошковое окрашивание позволяет предотвратить появление коррозии. Внутри дома часто монтируются красивые, долговечные устройства из нержавеющей стали. Они отлично дополняют интерьеры в стиле хай-тек. Телескопические раздвижные лестницы на чердак могут изготавливаться из легкого алюминия.

Металлические конструкции обладают прочностью и долговечностью

В изготовлении конструкций часто используется комбинирование металла и дерева. Металлические элементы несут основную нагрузку, обеспечивая прочность. Деревянные ступени придают солидности, создают удобство в пользовании. В модели могут включаться стеклянные, пластиковые элементы. В целях исключения эффекта скольжения применяются резиновые накладки.

Комбинированная модель из металла и дерева

Инструкция по изготовлению

Процесс создания лестницы на чердак своими руками не слишком сложный. Главное –провести точные замеры и сделать качественный чертёж в нескольких проекциях. Единственное, чего не стоит делать на всех этапах – это спешить.

Подготовка к работе

Для изготовления лестничной конструкции потребуется определённый инструментарий:

• дрель или шуруповёрт;
• монтажная пена;
• несколько отвёрток;
• анкера;
• саморезы;
• крепёжные петли;
• несколько пар шарниров с обратным ходом (число зависит от количества складных маршей);
• 4 деревянных бруска и 2 листа фанеры для люка;
• пила;
• молоток.

Изготовление люка

Основная сложность на данном этапе – это локализация проёма

Так как в будущем поменять место будет очень проблематично, уделить этому моменту требуется особое внимание. Также следует учитывать, что люк должен быть на пару миллиметров меньше самого проёма для плотного прилегания

Люк нужно устанавливать с тем расчетом, чтобы разложенная лестница никому не мешала.

Порядок изготовления заключается в следующем:

1. на каждом бруске делаются пазы;
2. сделанные углубления смазываются клеем;
3. деревянные рейки соединяются друг с другом, образуя прямоугольную или квадратную форму;
4. надёжность соединений усиливается с помощью саморезов;
5. в углы крепятся косынки;
6. с обеих сторон крышки люка закрепляются листы фанеры;
7. устанавливается запорный механизм (например, дверная защёлка);
8. с помощью петель люк закрепляется в проёме на чердак;
9. также на ручке люка стоит повесить прочный шнурок с кольцом на конце (чтобы было удобно открывать).

Угол опускания крышки можно регулировать специальными фиксаторами.

Делаем люк на чердак (часть 1)

Делаем люк на чердак (часть 2)

Лестничный пролёт

Помимо люка, следует изготовить своими руками цельный лестничный пролёт на тетивах. Его высота должна быть больше расстояния от пола до потолка на 30-40 см. Замеры следует проводить в вертикальном положении. После измерений можно приступать к изготовлению самого изделия. Для этого потребуется:

• 2 тетивы – несущие балки, на которые устанавливаются ступени;
• несколько досок высотой не менее 0,5 см и толщиной от 3 см (будут использоваться в качестве ступеней);
• в некоторых случаях понадобятся крепёжные элементы (уголки и саморезы).

Использовать нужно только качественную древесину, без трещин, сучков и прочих дефектов.Процесс изготовления своими руками довольно прост:

1. тетивы необходимо равномерно разметить для установки ступенек;
2. в каждой тетиве вырезаются пазы для ступенек;
3. углубления одной несущей балки смазываются столярным клеем;
4. ступеньки устанавливаются в пазы;
5. пазы второй балки также смазываются клеем;
6. ступени соединяются со второй тетивой;
7. следите, чтобы ступени располагались строго горизонтально.

Вместо изготовления углублений, ступени можно зафиксировать с помощью металлических уголков или небольших деревянных брусков. Делаем складную лестницу на чердак

Сборка и монтаж конструкции

Обычно раскладные лестницы на чердак состоят из 3-4 секций. Это позволяет достичь компромисса между внешним видом складной конструкции и удобством при раскладывании. Двух секций бывает не достаточно, а 5 и более – делают конструкцию слишком массивной.

Трехсекционная чердачная лестница

Порядок же следующий:

1. Условно разделить прямую лестницу на 3 части. Первый пролёт должен соответствовать размерам люка, второй – быть немного короче первого, чтобы он удобно укладывался в люк, а третий лестничный марш может быть еще короче, главное, чтобы он доставал до пола.
2. Распилить конструкцию на размеченные части и зашлифовать грани.
3. Просверлить несколько отверстий для монтажа шарниров.
4. Соединить части лестничного пролёта карточными петлями. Выполнять эту операцию следует на ровной поверхности. Следите за расположением фиксирующих деталей, чтобы она складывалась правильно. После установки шарниров изделие должно складываться как гармошка.
5. Обязательно проверить отсутствие дефектов.
6. Покрасить складное устройство и покрыть защитным лаком. Для защиты пола на нижний концы конструкции можно одеть резиновые накладки.
7. Закрепить конструкцию на крышке люка.

Монтаж готовой чердачной лестницы

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Материалы, виды и размеры

Существует масса разновидностей лестничных конструкций для чердака. Каждая из них отличается рядом характерных особенностей, но все они подразумевают обязательное наличие люка – чердачного отверстия, через которое осуществляется доступ на мансарду. Люк зачастую является еще и держателем чердачной лестницы.

Когда выбор доходит до лестницы, покупатели обычно рассматривают несколько разновидностей, согласно устройству конструкции.

Монолитная

Такую конструкцию называют стандартной. Она представлена в виде сложного каркаса со ступенями, занимающего всю территорию от пола до люка. Отличительной чертой такого изделия является его основательность: лестницу нельзя переместить или убрать в случае необходимости.

Такие конструкции характерны для классических старых домов. Они часто имеют сложную форму и дизайн, бывают винтовыми или маршевыми. Иногда пространство под таким сооружением может выполнять отдельную функцию (например, использоваться в качестве кладовки).

Винтовая

Винтовая лестница представляет собой узкую конструкцию спиралевидной формы. Часто такое сооружение оснащают перилами из материала, отличного от того, что использовался для создания самого каркаса.

Винтовые лестницы изготавливают из различных материалов, их воплощают в разнообразных стилях. Такая конструкция требует, чтобы комната, ведущая на чердак, имела достаточно высокий потолок, иначе лестничные изгибы будут смотреться нелепо.

Складная

Этот тип чердачной конструкции с люком пользуется особой популярностью в последнее время. Он включает в себя множество разновидностей лестничных сооружений.

Сама лестница представляет собой мобильную конструкцию, складывающуюся различным образом и не загромождающую пространство. Складные варианты наделены множеством интересных механизмов, которые позволяют различным образом маскировать лестницу.

Откидная

Такие модели имеют довольно непростую конструкцию. Они не зависят от крепления к люку, так как в сложенном виде присоединяются к стене.

С помощью особых карточных петель ступени фиксируют. Такая лестница позволяет максимально экономить пространство.

Раздвижная

Не меньшей популярностью пользуются раздвижные механизмы чердачной лестницы. Лестница разделена на секции, которые соединяют друг с другом посредством металлических трубок. Особо популярной является трехсекционная конструкция. В собранном виде сложно заметить четкое расположение ступеней такой лестницы, в разобранном состоянии они точно фиксируются, при этом каждая ступенька находится четко на своем месте.

С телескопическим механизмом

Среди раздвижных лестниц отдельным вниманием пользуются конструкции с телескопическим механизмом. Суть такого сооружения заключается в том, что в сложенном состоянии секции находятся одна в другой

Когда лестницу необходимо разобрать, секции выдвигаются поочередно (подобно механизму телескопа). Самыми толстыми деталями являются нижние, именно в них помещаются остальные участки при сборке (чем выше секция, тем тоньше ее каркас). Когда лестница находится в собранном виде, она занимает мало места.

Выдвижная

По-другому подобная лестница называется гармошкой или ножничной. Ее секции представлены в виде ромбов или овалов, особым образом скрепленных между собой. Способ сжатия такой конструкции напоминает механизм сжатия гармони.

Чаще всего такое легкое сооружение сделано из металла, за ним необходим тщательный уход, чтобы при разборке лестница не издавала скрипа.

Приставная

К такому виду лестниц относят прямые переносные конструкции или стремянки. Их под определенным углом ставят под чердачный люк и при необходимости убирают.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком

Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Источники

• https://www.e-katalog.ru/list/244/pr-24720/
• https://ru-complect.ru/krovlya-i-fasad/obustroistvo-krovli/cherdachnye-lestnicy
• https://www.Docke.ru/articles/stairs/vybiraem-cherdachnuyu-lestnitsu-skladnaya-statsionarnaya-pristavnaya/
• https://scale-decor.ru/lestnicy/cherdachnye-lestnicy/
• https://lestniza.ru/lestnici-cherdachnie/telesteps3
• https://KrovGid.com/montazh/lestnica-cherdachnaya-skladnaya-svoimi-rukami.html

Строим более сложные сооружения – и снова без особых трудностей!

Для изготовления своими руками лестницы с тетивой нужно запастись брусками 4х5 и 4х8 см. Первые пойдут на ступеньки. Из вторых мы будем делать тетиву. Алгоритм строительства конструкции на второй этаж следующий:

1. Делаете в потолочном перекрытии люк. Его длина и ширина должны быть примерно на 6–8 мм больше аналогичных параметров изготавливаемого сооружения.
2. Петельными навесами крепите крышку люка. Последнюю желательно дополнительно усилить бруском из древесины.
3. Ставите на люк обычную дверную защелку. Она станет выполнять функцию замка.
4. Из досок 2х7 см вырезаете поперечные элементы складной лестницы. Их длина берется около 100 см. Монтируете эти изделия в тетиве (заранее прорезаете в ней гнезда) при помощи саморезов.
5. Отдельные части конструкции соединяете между собой петлями. С каждой из сторон лестницы также рекомендуется установить кронштейны складного вида. Они существенно повысят прочность сооружения.

Деревянная лестница с тетивой

Можно сделать своими руками и еще одну конструкцию на второй этаж, которая будет собираться не поперек, как в предыдущем примере, а в продольном направлении. Такая складная лесенка располагает одной подвижной стороной и одной неподвижной. Последняя фиксируется к стене. Делают такие сооружения из деревянных досок размерами 3х20 см. Работы выполняются следующим образом:

Прикладываете к стеновой поверхности доску и устанавливаете угол наклона и место расположения будущей лестницы

Важно! Верхний торец косоура должен не дотягиваться примерно на 0,55 м до потолка.
Отпиливаете верхнюю и нижнюю часть доски, чтобы получить требуемый угол для монтажа конструкции на пол первого этажа.
Размечаете при помощи строительного уровня и рулетки участок, где будет находиться нижняя ступенька лесенки. Отмечаете его линией, которая проводится параллельно напольному основанию

Размеры проведенного отрезка должны соответствовать ширине ступени.
От окончания линии ведете еще один отрезок вверх (строго перпендикулярно) до тех пор, пока она не пересечется с запланированным контуром сооружения.
От проведенного перпендикуляра отступаете на 1 см вправо, проводите вертикальный отрезок. На точке его пересечения с линией крепления марша будет находиться уровень следующей ступеньки.
По такому же самому принципу вам нужно разметить весь первый косоур. Работа ответственная, но вполне осуществимая. Затем нужно зеркально перенести все отмеренные линии на второй косоур.
Фиксируете ступени на размеченном косоуре, используя карточные петли.

Складная лестница на чердак своими руками

Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.

Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.

Подготовка

Для работы понадобятся:

• дрель (перфоратор);
• шуруповёрт;
• карандаш;
• отвёртка;
• болты;
• молоток;
• набор пил, ножовок;
• стамеска;
• плоскогубцы;

• рулетка.

Для изготовления лестницы из дерева:

• деревянные бруски;
• доски, подходящие по размеру;
• фанера;
• пенопласт;
• полиэтилен;
• навесы и шарниры, подъемный механизм (приобретается в строительном отделе);
• доски для ступеней, прочего;
• герметик (силикон или резина).

Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.

Процесс монтажа лестницы

Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.

После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

Механизм действия складной чердачной лестницы

Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции

Нужно уделить ей особое внимание

Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.

Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).

Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.

Схема устройства стационарной лестницы на чердак

Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.

Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней

Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа. Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие

На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами

Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.

Складывающиеся части изделия соединяются готовыми петлями.

Основные составляющие механизмы складной чердачной лестницы

Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.

В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы. Ну вот, теперь осталось даже место для кровати.
