Установка пеллетных котлов: особенности монтажа
Если рассматривать систему отопления на пеллетах, то установка котла практически ничем не отличается от монтажа всех других видов котельного оборудования. Имеются нюансы, но они несущественные. Скажем так, малогабаритные пеллетные котлы монтируются на пол и врезаются в систему отопления посредством резьбовых соединений. Если говорить о массивных агрегатах, то с ними дела обстоят немного сложнее – как правило, они имеют выносной топливный бак, располагающийся в соседнем помещении или вообще на улице. Сложность такой раздельной установки заключается в транспортировании топлива на расстояние – такие системы стоят дороже и в уходе они более привередливые.
Как установить котел на пеллетах фото
На что еще нужно обратить внимание в процессе установки твердотопливного котла на пеллетах, так это на сборку системы дымоудаления, которая является неотъемлемой частью большинства отопительных котлов. Без грамотного и точного расчета этой системы работа котла на пеллетах будет недостаточно экономичной
Вообще, расчет котельного оборудования, каким бы оно ни было, дело серьезное, и выполнять его должны специалисты – слишком много факторов необходимо брать в учет для полноценного функционирования и экономичной работы системы отопления в целом.
Автоматический пеллетный котел
Ну и в заключение хотелось бы отметить одну вещь – современные котлы на пеллетах практически ни в чем не уступают газовым или электрическим агрегатам. В некоторых случаях они даже превосходят их своими техническими характеристиками, одной из которых является дешевизна в эксплуатации.
Автор статьи Александр Куликов
На что обратить внимание при выборе котельного агрегата
Коэффициент полезного действия (КПД) – самый важный пункт, на который стоит обратить внимание, т. к
именно он показывает экономичность отопительного прибора. Обычно производителями указывается КПД 85–98 %, однако в реальности он зависит от корректности настройки, качества гранул и особенностей конструкции.
Основные характеристики автоматических пеллетных котлов:
| Тип горелки | |
| ретортная (мясорубочная) – «всеядная» вертикальная горелка, но использование менее теплоёмкого топлива снижает КПД | стокерная (факельная) – горизонтально направленная горелка, эффективная, но требовательная к качеству топлива |
| Материал теплообменника | |
| сталь – прочный, но (при толщине до 6–8 мм) подверженный прогоранию материал | чугун – долговечный, но хрупкий при неправильной эксплуатации материал |
| Система управления | |
| встроенный контроллер – управляющий блок, расположенный на котле, управляет процессами загрузки гранул и нагрева | полная автоматизация – опции подачи, розжига, нагрева, самоочистки, термо- и фотодатчик, таймер и система защиты |
| Максимальная мощность | |
| необходимая для отопления дома мощность котла рассчитывается индивидуально, но в любом случае покупать прибор рекомендуется с небольшим запасом – 10–20 % | |
| Контур отопления | |
| одноконтурные – предназначены только для обогрева самого пространства дома | двухконтурные – позволяет нагревать воду для санитарных и бытовых нужд |
Также стоит обратить внимание на оснащение котла устройством для завихрения топливных газов: благодаря ему часть тепла не уходит в дымоход, а максимально передается системе отопления, что повышает КПД, а также оно препятствует золообразованию, т.к. пеллеты практически полностью прогорают
Как выбрать комнатный термостат для котла отопления и экономить до 30% каждый месяц
Место для установки
Помещение котельной должно соответствовать требования пожарной безопасности. ПК должен стоять на негорючем подиуме, расположенном выше поверхности пола для того чтобы при эксплуатации или ремонте не возникли опасные ситуации:
- возгорание топлива;
- получения ожогов во время обслуживании ПК;
- отравление монооксидом углерода при слабой тяге и неработающей вентиляции.
Для повышения надежности работы оборудования на котле устанавливается автоматика безопасности, укомплектованная датчиками температуры и давления.Для эффективной работы системы в целом при монтаже ПК размещают бак-аккумулятор. Поэтому для него потребуются дополнительное место из расчета 50.0 л на 1 кВт мощности котла. Оптимизация тепловой схемы путем использования бака приводит к экономии 30% топлива, и защищает ПК от перегрева.
Суммарный вес оборудования по данной схеме имеет большую величину, что нужно учитывать при расчете нагрузки на пол котельной.
Кроме того, площадка под агрегатом должна быть хорошо заизолирована, в противном случае будет постоянно протекать процесс конденсации под устройством.
Необходимые инструменты и материалы
Фото: kievskaya.all.biz
Перед проведением строительно-монтажных работ приобретают следующие материалы и оборудование:
- Насос для циркуляции теплоносителя в контуре.
- Воздушные клапаны для удаления воздушной смеси из расширительного бачка в схемах с естественной циркуляцией теплоносителя.
- Коллектор для распределения теплоносителя по контурам отопления.
- Грязевик для удаления мусора из сетевой воды.
- Радиаторы отопления
- Бойлер косвенного нагрева.
- Полипропиленовые трубы для внутриквартирной системы отопления.
- Металлические трубы для обвязки котла.
- Предохранительный клапан для защиты ПК от резкого скачка давления.
- Запорно-регулировочная арматура.
- Автоматика безопасности на ПК встроенная и состоит из следующих элементов: манометр, датчики, сигнализатор, панель управления котлом.
- Набор инструментов.

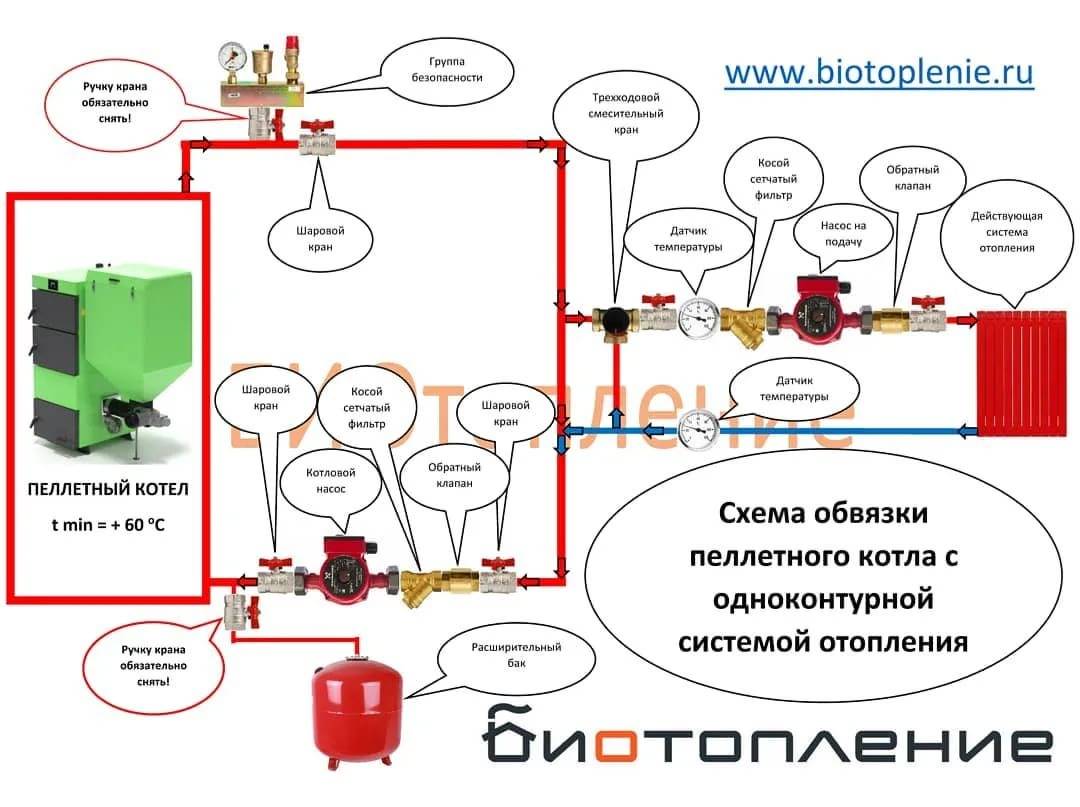

Комплектация обвязки
В состав обвязки входят следующие элементы:
- Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
- Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.
- Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
- Манометр. Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
- Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
- Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.
Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур
При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт. Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации
Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.
Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.
- Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
- Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.
Принцип действия
В состав пеллетных обогревательных устройств входят следующие механизмы:
- котёл;
- горелка;
- транспортёр, с помощью которого осуществляется подача гранул;
- топливный бункер.
На начальном этапе пеллеты поступают в топливный бункер. Они подаются в котёл с помощью шнекового транспортёра. В топочной камере производится сжигание пеллет. В результате этого температура теплового носителя повышается. В камере сгорания сначала прогорают верхние слои. Процесс происходит гораздо медленнее, чем в классических котлах. В них древесина загорается снизу и постепенно огонь движется вверх.
В состав пеллетной конструкции входит специальная горелка. Через её форсунку нагретый воздушный поток доставляется в зону горения. В результате подобного устройства становится возможным контроль за сгоранием топливного материала. Огонь постепенно перемещается сверху вниз.
Нагретые воздушные массы способствуют полному сжиганию топлива. Количество образующейся золы и сажи минимально. При этом значительно увеличивается значение КПД. Оно может достигать 96%.
Котел на пеллетах с автоматической подачей топлива увеличивает продолжительность непрерывной работы обогревательного агрегата. Без повторной закладки дом отапливается больше 24 часов. Это особенно удобно для бытовых систем отопления. Управление работой котельного устройства осуществляется полностью в автоматическом режиме.
Подготовка помещения
При установке пеллетного котла в первую очередь надо правильно подготовить помещение, где будет находиться генератор отопления. Лучше использовать удаленную от жилья зону (хорошо подойдут подвалы, придомовые пристройки, гаражи, иногда котлы ставят на чердаках).
Если помещение с котлом будет находиться по близости к жилым комнатам, то лучше позаботиться о плотной герметичной двери и покрытии полов и дверей моющимися материалами (на них будет постоянно оседать древесная пыль, зола). Лучшим вариантом для облицовки является стандартная кафельная плитка.
Площадь помещения под котел с мощностью 15-18 кВт не должна быть меньше 2,5-3 кв. м., иначе это нарушает правила пожарной безопасности. Температура в помещении не была ниже +10 градусов, чтобы этого добиться стены и потолок можно утеплить пенопластом (достаточно слоя в 10 сантиметров). Необходимости в радиаторах нет.
Влажность выше 40% не приветствуется, так как она снизит эксплуатационный срок системы – если в помещении попадает вода с крыши или через стены, то придется сделать по периметру обшивку гидроизоляционным мембранным материалом.
Еще несколько важных условий при подготовке помещения:
- Наличие приточной вентиляции. Достаточно отверстия диаметром 12-15 сантиметров. Никаких особо сложных систем кондиционирования не требуется. Можно сделать вытяжку, чтобы в помещении было комфортно находиться.
- Наличие доступа к дымоходу или организация нового. Для пеллетных котлов подходит только дымоход типа «сэндвич» (с наличием слоя утеплителя). Высота трубы должна быть не менее 5 метров. Рекомендовано устройство сборника конденсата, чтобы скопление влаги не нарушала работы печи.
- Наличие электропитания в помещении. Пеллетные котлы для автоматизации работы требуют электричества. Также рекомендовано провести свет в помещение, что значительно облегчит работы по обслуживанию печи.

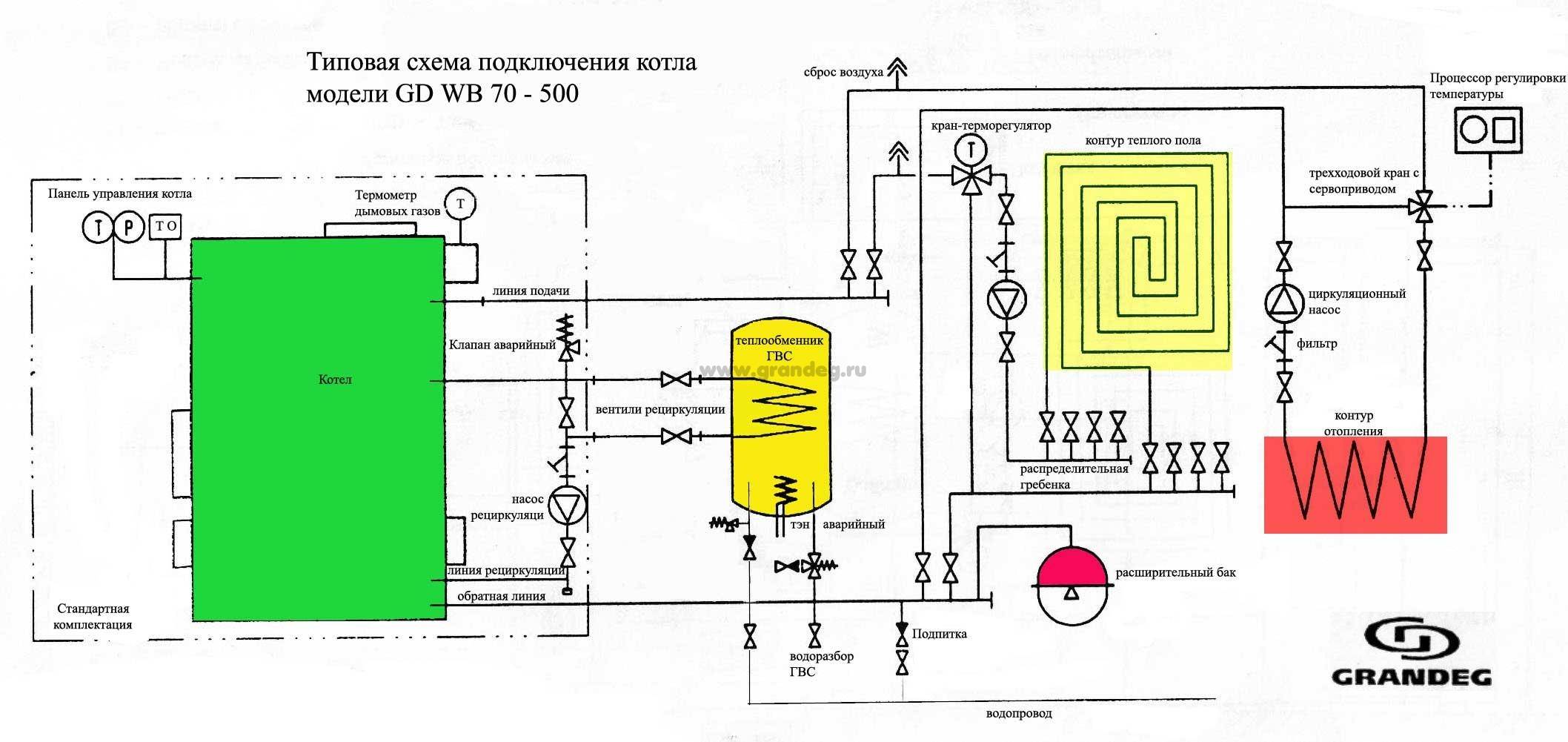

Общая схема, но подробнее читайте ниже
Установка пеллетного котла: пошаговая инструкция
Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой. Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной
Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов
Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.
Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.
При установке пеллетного котла своими руками лучше придерживаться пошаговой инструкции
Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:
- Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
- Труба дымохода должна быть выше крыши минимум на полметра;
- Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
- Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
- Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
- В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.
Если система для продуктов горения будет сделана неправильно, то это может повлечь за собой не только плохую эффективность рабочего процесса, но и угрозу для здоровья людей.
Преимущества использования
Автоматическая горелка — это очень удобно. Пользователю достаточно просто загрузить нужный объем пеллет в бункер, и в дальнейшем все будет происходить без его участия.
Список прочих достоинств устройства составляют:
- безопасность работы за счет закрытой топки;
- экологичность (пеллеты — один из наиболее чистых видов топлива);
- простота установки (установка пеллетной горелки занимает не более получаса, если выполняется специалистом);
- минимальное количество отходов (показатель зольности пеллет не превышает 1-3 %, что освобождает владельца от частой чистки отопительного котла).
Недостаток у АПГ-25 всего один — ее высокая стоимость. Однако регулярная эксплуатация позволяет уже в течение 1-2 лет с лихвой окупить вложения. 1 кг пеллет дает столько же тепла, сколько 1,5 кг березовых дров или 500 м3 природного газа, хотя стоит меньше.
В процессе настройки пеллетной горелки необходимо корректно выставить параметры ее работы в соответствии с требованиями инструкции по эксплуатации.
Пеллеты — один из наиболее экологичных видов топлива.
Необходимые материалы и инструменты
Если планируете установить, а затем осуществить подключение пеллетного котла своими силами, без привлечения специалиста, то сначала необходимо позаботиться о наличии необходимых материалов и инструментов. В работе понадобятся:
- Само устройство пеллетного котла и топливного бункера.
- Металлические трубы, распределительный бак, циркуляционный насос, воздухоотводные клапаны и запорная арматура для обвязки системы.
- Теплосчетчик, манометры, предохранительные клапаны, расходомеры (эти устройства не обязательно устанавливать, но они делают пользование котлом более простым и безопасным)
Изготовление экономичного устройства своими руками
Пеллетный котел имеет довольно простое устройство, поэтому его несложно собрать своими руками. Для этого понадобятся стальные трубы или листы толщиной 3—5 миллиметров, болгарка и сварочный аппарат. Если ранее вам не приходилось сталкиваться со сварочными работами, обратитесь к профессионалу.
Основной элемент котла — теплообменник. Его лучше изготовить прямоугольной формы из труб с квадратным сечением. Для этого:
- Берутся трубы одинакового размера.
- В вертикальной стойке проделывается окно круглой формы.
- В передних трубах вырезаются отверстия для водоотвода (одно для холодной воды, другое — для горячей).
- Детали конструкции соединяются при помощи сварочного аппарата.
Чтобы швы получились ровными, стойки лучше всего расположить на ровной поверхности.
Прежде чем проводить монтажные работы, устройство проверяют на прочность:
- аппарат располагают вертикально;
- закрывают нижнее отверстие;
- заливают в емкость воду.
Внимание! Конструкция не должна пропускать жидкость даже в незначительных количествах. В противном случае требуется снова провести сварочные работы
После того как котел собран и проверен, приступают к его установке
Существуют простые правила монтажа этого прибора:
После того как котел собран и проверен, приступают к его установке. Существуют простые правила монтажа этого прибора:
Устанавливать котел следует в нежилом помещении, например, в подвале. Заранее стоит позаботиться о покрытии пола
Важно, чтобы пол был бетонным или выполнен из керамической плитки. Помещение необходимо хорошо проветривать
В комнате с котлом следят за влажностью воздуха и температурой
Котельная не должны быть маленьких размеров, так как в ней неудобно будет проводить обслуживающие работы
В комнате с котлом следят за влажностью воздуха и температурой. Котельная не должны быть маленьких размеров, так как в ней неудобно будет проводить обслуживающие работы.
Особенности работы пеллетных котлов
Отопительное оборудование, использующее в качестве топлива спресованные древесные гранулы, появилось относительно недавно. Но с момента своего изобретения такие котлы сразу же завоевали признание миллионов покупателей.
Если нет возможности установить в доме газовое оборудование, то рекомендуется покупка именно пеллетного котла.
К преимуществам этого вида теплогенераторов следует отнести:
- Автономность. Благодаря наличию блока управления и системы автоматического включения горелок, один раз загрузив топливо, можно забыть об этом на 2-4 недели.
- Безопасность. Пеллетные котлы имеют многоступенчатую защиту, что позволяет избежать взрыва трубопровода и пожара.
- Эффективность. В среднем коэффициент полезного действия оборудования колеблется от 87 до 97 %.
- Дешевизна обслуживания. Пеллеты стоят недорого, а очищать зольник нужно не более одного раза в месяц.
- Долговечность. Срок эксплуатации агрегатов составляет не менее 25 лет.
- Компактность. Чаще всего модели имеют сравнительно небольшие размеры.
Если ознакомиться с преимуществами этого типа отопительного оборудования, то становится понятно, почему оно настолько быстро завоевало популярность среди жителей Европы и Америки.
Если верить статистике, то пеллетные теплогенераторы в ближайшие годы займут лидирующие позиции как на отечественном, так и на мировом рынке
Повсеместному распространению агрегатов, работающих на пеллетах, мешает довольно высокая стоимость. Далеко не каждый желающий сможет вот так сразу выложить кругленькую сумму за сам котел, горелку и дополнительное оснащение.
Сколько топлива понадобится на отопительный сезон?
Расход пеллет (М х) за ограниченный период времени считается по формуле:
М х=X/теплоёмкость топлива
, где Х – теплопотери в течение отопительного сезона, определяемые по формуле:
X = S×D×24×0,9×70
- , где S – отапливаемая площадь дома с учётом всех жилых и бытовых помещений;
- D – продолжительность отопительного сезона;
- 24 – количество часов работы котла в сутки;
- 0,7 – коэффициент работы котла;
- 70 – средняя теплопотеря в час (для типового жилого дома).
Для расчёта можно взять дом 150 м2 из предыдущего примера. Если отапливать его около 6 месяцев (175 дней) в году, то теплопотери составят X = 150×175×24×0,7×70= 30870 кВт за весь сезон или 177 кВт за день. Соответственно расход пеллет за этот же срок будет равен М1=30870/5=6174 кг (сезон) и М2=177/5=36 кг (день).
Дымоход для пеллетного котла: важность правильной установки
Благодаря хорошей тяге повышается эффективность работы пеллетной установки. Если же дымоход будет сделан, верно, то он сможет обеспечить требуемую тягу, не смотря на погодные условия. Как выглядит самодельный дымоход, можно узнать из фото.
В данном дымоходе проводят монтаж устройства, которое будет отводить конденсат. Правильный подход к установке колпака станет залогом защиты от аэродинамического подпора или перекрытия трубы.
При установке пеллетного котла особое внимание необходимо уделить монтажу дымохода
Чаще всего для дымохода выбирают металлические трубы, которые оснащают люками для чистки и утеплителем. Говоря о просвете между внешней поверхностью и кровлей, то он должен составлять не более 13 см. не лишним будет сказать, что для пеллетного котла опасной является как маленькая тяга, так и слишком большая. Чтобы этого избежать, потребуется дополнительная установка шиберной заслонки и стабилизатора.
Поэтапное описание установки
Специалисты не советуют проводить установку и обвязку пеллетных котлов отопления по схемам из интернета новичкам, никогда до этого не имевшим дело с отопительными и водопроводными системами
Но знание того, как проводится монтаж и какие нюансы важно соблюдать в работе, позволит проконтролировать работу подрядчиков
Установка системы проводится по следующей схеме:
- Монтаж главного оборудования:
- Установка котла в обустроенном месте.
- Установка топливного бункера в стороне от котла.
- Установка в бункере шнековых податчиков пеллет.
- Фиксация трубы податчика пеллет хомутами.
- Установка горелка, приемной трубы и шланга.
- Обвязка пеллетного котла.
- Заполнение системы в соответствии с указанным рабочим давлением.
- Подсоединение к дымоходу. Сечение дымохода должно соответствовать сечению дымоотводящего патрубка котла. Естественная тяга должна быть не менее 12 Па.
- Установка дополнительных элементов вроде предохранительных клапанов (они не обязательны, но повышают удобство и безопасность пользования).
- Подсоединение к электросети. При повышенном риске регулярных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.
Внимание: в статье приведена общая схема монтажа. Детали установки могут отличаться в зависимости от особенности конкретной модели
Более подробная схема дается в инструкции, которая должна обязательно выдаваться при покупке котла.
ПРИМЕРЫ ИЛЛЮСТРАЦИЙ ПО ТЕМЕ:
Установка основы котла, топливного бункера
Два варианта подсоединение к дымоходу
Необходимые инструменты и материалы
Фото: kievskaya.all.biz
Перед проведением строительно-монтажных работ приобретают следующие материалы и оборудование:
- Насос для циркуляции теплоносителя в контуре.
- Воздушные клапаны для удаления воздушной смеси из расширительного бачка в схемах с естественной циркуляцией теплоносителя.
- Коллектор для распределения теплоносителя по контурам отопления.
- Грязевик для удаления мусора из сетевой воды.
- Радиаторы отопления
- Бойлер косвенного нагрева.
- Полипропиленовые трубы для внутриквартирной системы отопления.
- Металлические трубы для обвязки котла.
- Предохранительный клапан для защиты ПК от резкого скачка давления.
- Запорно-регулировочная арматура.
- Автоматика безопасности на ПК встроенная и состоит из следующих элементов: манометр, датчики, сигнализатор, панель управления котлом.
- Набор инструментов.
Выбор места для установки
После того, как будет подготовлено помещение для отопительной системы, надо определиться с местом, где установить котел. Вот несколько требований:
- Пол, где ставится котел, должен быть ровным. Разрешено только строго вертикальное положение устройства без каких-либо наклонов.
- Площадка под котлом должна быть прочной, чтобы выдержать вес достаточно тяжелого устройства (некоторые модели весят свыше 200 кг).
- Ставить котел можно только на пожаробезопасную поверхность. Лучше всего подходит кафельная плитка или бетон. Допускается установка на приподнятое теплоизолирующие основание.
- От передней стенки пеллетного генератора до стены помещения должно быть не менее 1,5 метра.
- Пол под котлом не должен очень быстро остывать при выключении устройтва, чтобы не образовывалось конденсата или наледи.
Чтобы в последствии пользование системой было максимально удобным, то монтаж пеллетного котла надо проводить с расчетом, что к нему надо будет постоянно подходить. Перед передней стенкой котла требуется не менее 1,5 м свободного пространства (чтобы забрасывать топливо, следить за пламенем и тягой, проводить чистку). Если этого не учесть, то рано или поздно понадобится демонтаж устройства.
Поэтапное описание установки
Специалисты не советуют проводить установку и обвязку пеллетных котлов отопления по схемам из интернета новичкам, никогда до этого не имевшим дело с отопительными и водопроводными системами
Но знание того, как проводится монтаж и какие нюансы важно соблюдать в работе, позволит проконтролировать работу подрядчиков.. Установка системы проводится по следующей схеме:
Установка системы проводится по следующей схеме:
- Монтаж главного оборудования:
- Установка котла в обустроенном месте.
- Установка топливного бункера в стороне от котла.
- Установка в бункере шнековых податчиков пеллет.
- Фиксация трубы податчика пеллет хомутами.
- Установка горелка, приемной трубы и шланга.
- Обвязка пеллетного котла.
- Заполнение системы в соответствии с указанным рабочим давлением.
- Подсоединение к дымоходу. Сечение дымохода должно соответствовать сечению дымоотводящего патрубка котла. Естественная тяга должна быть не менее 12 Па.
- Установка дополнительных элементов вроде предохранительных клапанов (они не обязательны, но повышают удобство и безопасность пользования).
- Подсоединение к электросети. При повышенном риске регулярных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.
Внимание: в статье приведена общая схема монтажа. Детали установки могут отличаться в зависимости от особенности конкретной модели
Более подробная схема дается в инструкции, которая должна обязательно выдаваться при покупке котла.
ПРИМЕРЫ ИЛЛЮСТРАЦИЙ ПО ТЕМЕ:
Установка основы котла, топливного бункера
Два варианта подсоединение к дымоходу
Разновидности горелок
В данное время самой большой популярностью пользуются горелки всего двух видов.
1) Колосники. В этом случае пеллеты просто скатываются на колосники из стали или чугуна. Снизу горелок поступает свежий воздух, способствующий поддерживанию процесса горения. А еще он не дает колосникам слишком перегреваться. Пепел высыпается самопроизвольно через отверстие в подготовленную емкость, которая располагается внизу. Горелки такого вида могут быть как неподвижными, так и подвижными.
2) Ретортные. В этом случае используется чаша. Изготавливают ее из таких материалов, как чугун или сталь. Именно на ней горит загруженное топливо. Топливный материал попадает внутрь при помощи все того же шнека в центральную часть чаши. В эту же область подается и воздух, поддерживающий горение, а также продувающий сами пеллеты и поддерживающий нормальную температуру самой горелки. Далее в камеру сгорания подается воздух вторичного качества при помощи особых отверстий, которые имеются в конструкции. Это нужно для регулировки активности горения топлива. Ретортные горелки тоже бывают подвижными и неподвижными.
Коэффициент полезного действия
Пеллетный коэффициент при сравнении с твердым топливом другого вида на пятьдесят процентов выше. Естественно, это является значительным преимуществом перед другими аналогами твердого топлива. Хотя если сравнить КПД всех видов отопления, то обогреватели на пеллетах занимают только третье место. Они уступили место агрегатам, которые работают благодаря электричеству и газу.
Типичные ошибки
Если пренебрегать правилами установки, то уже при первом запуске устройства возникнут проблемы. Самыми распространенными ошибками монтажа являются:
- Слишком быстро появляется нагар, котел плохо дает тепло, хотя все настройки на панели выставлены правильно. Причина: при монтаже проигнорировали установку установкой системы контроля за уровнем нагрева обратной воды. Это серьезная ошибка, которая может в скором времени привести к выходу отопительной системы из строя.
- Возникает слишком много конденсата. Причина может быть в том, что температура в помещении ниже +10 градусов. Это создает резкие температурные перепады при включении-выключении устройства. Если конденсат образуется под котлом, то значит, его поставили на неправильное основание (ситуацию исправит теплоизоляция пола).
- Возникает утечка пиролизных газов. Причина: при монтаже не была обеспечена герметизация котла, топливного бункера, дымохода.
- Котел коптит, в зольнике остаются несгоревшие до конца пеллеты. Причина: установлены некорректные настройки, требуется повторная наладка системы.
- Горелка регулярно гаснет. Причина: в помещении не обустроено приточное вентиляционное отверстие, устройству не хватает кислорода.
Твердотопливные пеллетные колы: преимущества и недостатки
Что особенного в пеллетных котлах, чем они хороши? Среди всех преимуществ, которыми обладает автоматический пеллетный котел, можно выделить целый ряд достоинств.
- Энергонезависимость. Котлы прекрасно обходятся без электроэнергии. Существуют модели, в которых достаточно много электрического оборудования. Но реализуемые агрегаты этого типа в большинстве своем являются полностью энергонезависимыми.
- Экономичность потребления топлива. Расход пеллетного котла не такой уж и большой – прессованная древесина сгорает без остатка. Точно сказать, сколько он сжигает пеллет в час или в день, невозможно – все зависит от их качества и состава. Но в среднем по весу они потребляют топлива в два раза меньше, чем дров.
- Экономичность работы пеллетного оборудования влечет за собой и другие преимущества – это необходимость меньшего пространства для хранения топлива и менее частый уход за котлом. Если при сжигании угля топку котла приходится вычищать ежедневно, то при отоплении пеллетами достаточно выполнять эту процедуру раз в месяц. Вообще контроль за пеллетным котлом в основном сводится к тому, чтобы следить за наличием пеллет в топливном баке.
- Кроме того, стоимость топлива для пеллетного котла намного ниже, чем стоимость дров, угля или других брикетов.
Котлы на пеллетах фото
Также следует учитывать и тот факт, что пеллетные котлы стоят сравнительно недорого – дешевле, чем газовые и электрические агрегаты. Их относят к экологически чистым устройствам, так как они сжигают топливо без остатка и работают на природном материале – древесине.
Пеллетные котлы отопления: преимущества и недостатки
Выводы и полезное видео по теме
Видео #1 обзор неправильной организации системы отопления:
Видео #2 разбор типичной схемы обвязки пеллетного котла:
Видео #3 монтаж твердотопливного теплогенератора и бойлера:
Пеллетные котлы зарекомендовали себя, как эффективное и удобное в обслуживании оборудование. Но чтобы такая система отопления раскрыла все свои достоинства, а ее работа была бесперебойной, нужно со всей ответственностью подойти к выбору арматуры, оборудования, и качественно реализовать схему обвязки.
Поделитесь с читателями вашим опытом установки и эксплуатации пеллетных котлов. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.
Если заказывать монтаж пеллетного котла в специализированной компании, то такие услуги обойдутся не меньше, чем 13000 рублей. Можно сэкономить и попробовать установить систему своими руками. Эта статья поможет правильно провести все необходимые работы: в ней поэтапно расписывается, как установить пеллетный котел и корректно его настроить.
