Узел прохода вентиляции через кровлю — варианты и правила сооружения

Виды маркировки

В настоящее время выпускается 11 разновидностей узлов вентиляции для различных типов кровельного материала. Известны узлы прохода для нестандартных схем расположения воздуховодов. Маркируя конструкцию, используются буквенные и числовые комбинации. Они характеризуют наличие определенных элементов:

• Обозначение УП свидетельствует о названии – узел прохода;
• Комбинация УП 1 и наличие цифры 01-10 означает стандартный размер узлов, которые не снабжены клапаном и конденсатным кругом.
• Сочетание УП 2 и наличие цифры 01-10 означает типовой размер узлов с клапаном, но с отсутствующим конденсатным кольцом.
• Сочетание УП 3 и цифры 11-20 свидетельствует о стандартных размерах узлов, имеющих клапан и конденсатное кольцо.

При выборе типа узла следует ориентироваться на климатические условия эксплуатации, установку аэратора, конструкцию, вид кровельного материала.

Высота вентиляционного канала над крышей

Правила формирования каналов вентиляции установлены СНиП 2.04.05-86.

Основными считаются следующие нюансы:

1. Вентиляционные каналы из помещений кухни и котельной врезаются в систему вентиляции последними. Сначала прокладывают каналы из жилых помещений, затем санитарных, после – кухня и котельная.
2. Прочность и высота видимых элементов должны соответствовать ветровой нагрузке региона.
3. Проходящий через стены, крышу трубопровод изготавливается из материала, стойкого к коррозии.
4. Не допускается формирование негерметичных каналов вентиляции.
5. Для уменьшения скорости потоков воздуха внутри туннелей монтируются решетки.

Расчет высоты канала

Как и все нормативы строительного типа, высота вентканалов над кровлей указана в СНиП.

Правила расчетов следующие:

• при монтаже выхода рядом с трубой дымохода размеры высоты должны быть равными;
• для плоской кровли высота трубы выбирается с учетом диаметра, но не более 500 мм;
• для скатного строения кровли принимают в расчет удаленность выхода вентканала от конька крыши (если трубопровод располагается дальше, чем на 1,5 м, показатель высоты не может быть менее 500 мм).

Если вентиляционный узел удален от конькового элемента крыши более чем на 3 м, проводится воображаемая линия от верхушки крыши вдоль кровли вниз. Верхняя точка трубы должна касаться условной линии пересечения от конька до уровня горизонта.

Рекомендации:

На скатной крыше мастера советуют ставить выход вентиляции максимально близко к коньку. Это обеспечивает равномерность прогрева внутренней части. Еще гарантирует прочность внешних деталей

Они будут более устойчивы к воздействию ветра, снеговой нагрузке.
Что касается плоской формы, то важно учитывать геометрию стояка. При условии, что обустраивается вывод вентиляции на крышу из металлочерепицы, вентиляционный вход нужно располагать под вытяжной трубой на крыше

Так отработанная среда выходит наружу без сильного сопротивления потоков.

Особенности самостоятельного монтажа

Каждая модель имеет инструкцию для монтажа, согласно которой проводятся работы

В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, ж/б стаканам. Функцию теплоизоляционной защиты выполняет минвата, покрытая слоем стеклоткани. При установке модулей с защитным клапаном учитывается патрубок, предназначенный именно для него. Крепится клапанный механизм к нижнему краю трубчатого элемента. Верхний его фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются входящие в комплект хомуты и кронштейны.

Перед выбором узла прохода учитываются угол уклона скатной кровли, а также расстояние от него до конька крыши

Также важно определиться с вариантом исполнения по наличию клапана и кольца. Все эти опции варьируются в зависимости от условий эксплуатации

Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки.

УП изготавливаются из следующих материалов:

• полимеры различного класса;
• нержавейка толщиной 0,5-0,8 мм;
• черная сталь 1,5-2 мм.

Как устроен узел прохода вентиляции через кровлю

Узел прохода состоит из следующих элементов:

• Отверстие в кровле, имеющее соответствующую форму и размеры.

• Воздуховод, проходящий сквозь отверстие.

• Проходка, плотно установленная на проходном участке воздуховода, имеющая опорное кольцо и присоединительный фланец. Он имеет определенный угол наклона, а также специфический рельеф, повторяющий рисунок того или иного типа кровельного покрытия.

Основной элемент УП – собственно проходка, именно она обеспечивает функционал устройства. Существуют разные конструкции проходок.

В последнее время набирают популярность эластичные конструкции, обладающие универсальностью и возможностью использования на любых типах кровли

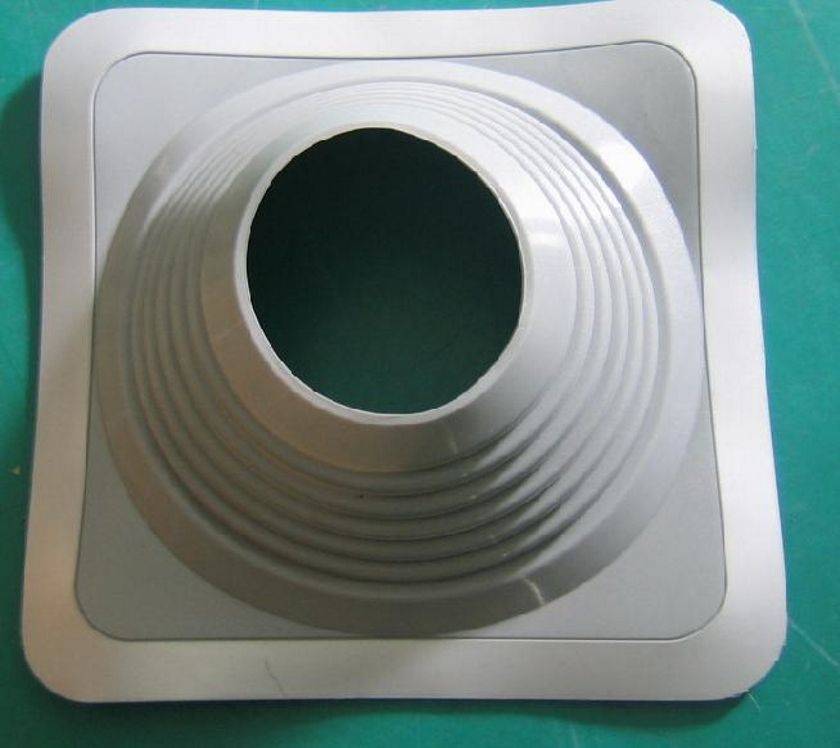

Эластичная проходка изготавливается из специальных видов резины или иных гибких материалов, устойчивых к атмосферным воздействиям, перепадам температуры и влажности, воздействию ультрафиолетовых лучей. Она имеет гофрированный присоединительный рукав, позволяющий изменять форму и подходящий для разных углов наклона. Высота рукава может быть разной, чем больше угол наклона, тем выше должен быть рукав проходки.

Помимо эластичных конструкций, существуют пластиковые изделия. Они устойчивы к воздействию влаги, хорошо переносят перепады температур и воздействие ультрафиолетовых лучей. как правило, пластиковые УП выпускаются для различных типов кровельного покрытия как доборные элементы.

Необходимо четко различать узел прохода через кровлю для воздуховода и для дымохода. При схожести функций, эти элементы имеют одно принципиальное различие: вентиляционные проходы работают с воздушными потоками нормальной и низкой температуры, а дымоходы выводят раскаленные продукты горения и нуждаются в огнестойкой защите.

Дымоходы нуждаются в огнестойкой защите

Устройство узла вентиляционного выхода

Элементы для кровельной вентиляции

Проходной узел для установки вентиляции на кровлю представляет собой трубу, изготовленную из металла, пластика или комбинированного материала. Она пропускается через сквозное отверстие в покрытии крыши и надежно закрепляется в металлическом стакане.

Обязательным условием качественного монтажа считается утепление трубы с последующей заделкой щелей специальным составом, обеспечивающим герметичность вентиляционной системы. Воздухопроводящий канал крепится к нижней стороне узла.

Для защиты конструкции от атмосферных осадков сверху устанавливается капельник или дефлектор.

Допускается осуществлять вывод вентиляционной трубы с применением проходного узла промышленного производства. Конструктивной особенностью готового изделия является наружный слой полипропилена, покрывающий трубу из оцинкованной стали.

Нижняя часть проходного узла, закрепляемая в воздуховоде, заполняется специальным уплотнителем, обеспечивающим эффективность соединения элементов вентиляционной системы. Для защиты от капризов природы используют особый колпак.

Существует несколько базовых требований, которые необходимо учитывать домашнему мастеру при собственноручном монтаже проходного узла:

• при разработке проекта следует придерживаться максимально вертикального расположения вентиляционных каналов. Изгибы на трубах снижают скорость движения воздуха, что приводит к ухудшению воздухообмена в помещении, поэтому их количество должно быть минимальным;
• рекомендуется обеспечить вентиляционные каналы различных частей помещения (кухни, санузла и пр.) отдельными вертикальными выходами на поверхность кровли. Объединять несколько проходов нежелательно;
• оптимальным местом расположения вентиляционных труб бытовых воздуховодов на двухскатной кровле является середина конструкции. Желательно, чтобы канал проходил через конек крыши или максимально близко к нему;
• использование при монтаже качественного проходного узла промышленного производства гарантирует нормальную циркуляцию воздушных потоков в доме. Следует лишь обеспечить хорошую герметичность готовой конструкции.

Размеры фасонной продукции подбираются в соответствии с геометрией элементов кровельной системы.

Существуют готовые вентиляционные узлы, производимые для конкретных типов крыши. Универсальные изделия подходят для всех разновидностей кровли.

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Устройство узла прохода

Выход вентиляции на поверхность крыши представляет собой специально разработанную конструкцию, призванную предотвратить нарушение герметичности кровельного покрытия и попадание под него влаги при атмосферных осадках. Она включает в себя отверстие в поверхности кровли, в которое вставлена труба, которая делается из черного металла толщиной 1,2 мм или нержавеющей стали толщиной от 0,6 до 0,8 мм. Эта труба ставится на специальный железобетонный стакан, монтируемый на бетонное же перекрытие. При этом место, где проделано для него отверстие, даже в пустотелой плите должно быть монолитным. Узел прохода вентиляции через крышу крепится на такой стакан анкерными болтами, которые были в него вмонтированы еще на этапе производства.

Если каркас крыши сделан из металла, принцип крепления будет таким же, но вместо железобетонного стакана применяется его стальной аналог. Еще в конструкцию узла входит опорное кольцо, обеспечивающее примыкание к поверхности крыши, а также соединительные фланцы. Из них нижний крепится к воздуховоду или клапану, а на верхний ставится специальный вентиляционный зонт, защищающий систему от попадания дождя и снега. Последним обязательным элементом является кольцо, которое ставится внутри трубы и обеспечивает вывод через специальное отверстие конденсируемой влаги (рис. 1)

Проход для вентиляции – где лучше сделать, как выполнить

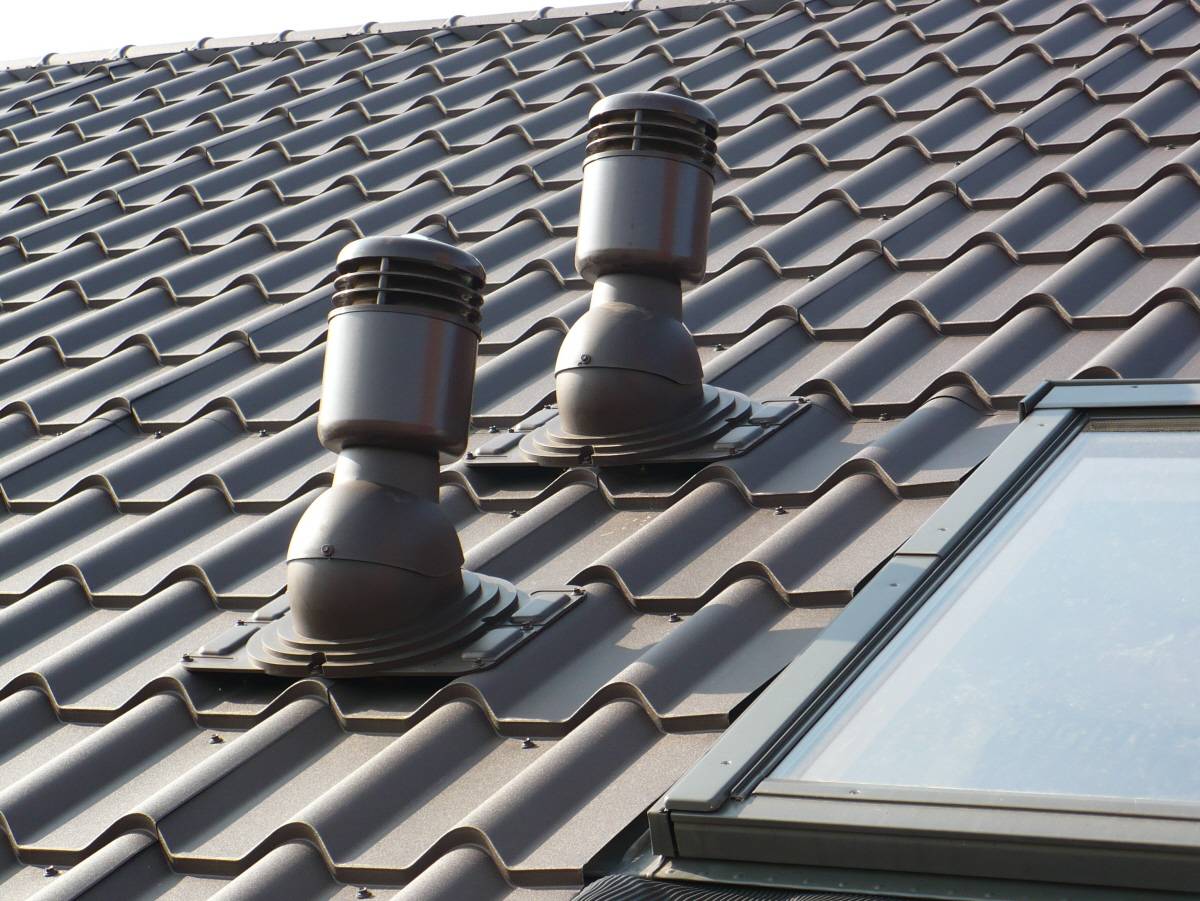

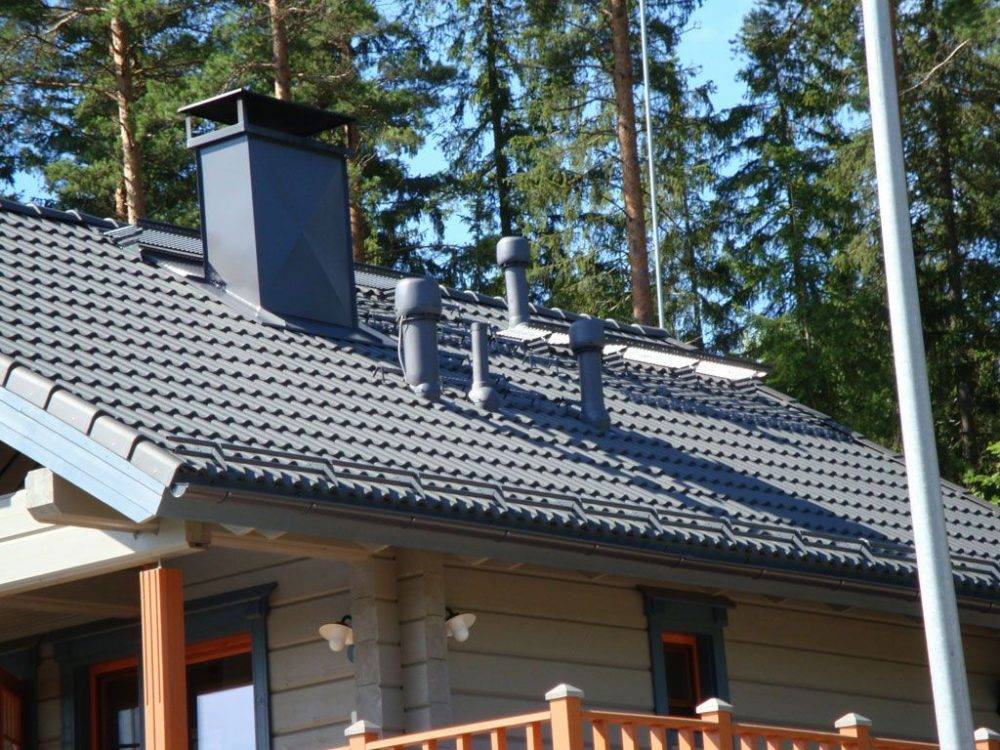

Вентиляция на крыше

Узел прохода вентиляции через кровлю должен отвечать следующим требованиям:

• Он не должен создавать дополнительных проблем стока воды с крыши
• Место, где происходит переход на улицу, должно иметь теплоизоляцию
• Вентиляция сверху крыши должна быть оснащена дефлектором с защитой от попадания воды
• Конструкция должна быть удобной, чтобы вокруг неё можно было смонтировать переход из кровельных деталей.
• Высота вентиляционной трубы должна быть достаточной для обеспечения тяги, но соблюдать те же требования, что и для дымовых труб, не обязательно
• Если наверху ставится вытяжной вентилятор, он должен быть также надёжно защищён от влаги и иметь защитное заземление.

Проблемы стока воды с крыши возникают, если вентиляция расположена непродуманно или монтаж выполнен неправильно. К примеру, вентиляционная труба из нескольких квартир, выходящая на скатную кровлю поперёк ската – неверное расположение. Та, которая выходит вдоль ската – более правильное, так как площадь сопротивления потоку воды у неё меньше.

Вдоль конька – вообще самое верное решение, так как в этом случае не нужно делать каких-то дополнительных галстуков или других сложных деталей. А если монтаж был выполнен так, что передний фартук заходит под кровельный лист, и вся вода, попадающая со ската выше, льётся на чердак – это ошибка монтажа.

Теплоизоляция – важная часть вентиляционных коммуникаций. Без неё в трубе возникает конденсат, кирпичные трубы могут начать сыпаться, пластиковые – покрываются налётом, в трубах заводится плесень от влажности. Узел прохода в трубах старой конструкции всегда имел выдру – это утолщение трубы, которое формирует плавный градиент температуры при выходе через кровлю.

А для металлических и пластмассовых труб теплоизоляцию в кровельном узле делают, обернув минеральной ватой или поставив утеплённый металлический короб.

Квадратная вентиляция

Удобство конструкции – очень важное условие. К примеру, круглую трубу будет достаточно сложно вывести через кровлю правильно

К примеру, круглую трубу будет достаточно сложно вывести через кровлю правильно.

А вот если в этом месте поставить квадратную гильзу на эту трубу, то выполнить примыкание к ней кровли будет гораздо проще.

Высота вентиляционной трубы – важный параметр для самой вентиляции.

В отличие от печных труб, здесь нет каких-то требований по пожарной безопасности к минимальной высоте трубы над кровлей. Можно сделать её минимальной, но при этом сам узел прохода должен обеспечивать достаточно хорошее крепление всех кровельных элементов к нему, а пространство под дефлектором должно обеспечивать эффективный выход воздуха.

Разновидности кровельных проходок

Разновидности кровельных проходок.

Современная промышленность выпускает узлы множества видов:

• с клапаном;
• без клапанов;
• утепленные;
• неутепленные;
• с механизмом управления закрытия и открытия клапанов.

Те конструкции узлов, которые оснащены ручным управлением, зачастую используются в тех местах, где не нужно переключать вентиляционные режимы множество раз.

Состоит подобный узел из:

• портяного полотна;
• тросика;
• противовеса;
• сектора управления.

Для управления клапаном задействуется механизм МЭО. В нем регулировка клапана производится с помощью команд «закрыто» и «открыто». Производители кровельных проходок используют для их производства металлический черный лист, имеющий толщину до 2 мм, а также нержавеющий стальной лист, толщина которого варьируется от 0,.5 до 0,8 мм.

Узел прохода через мягкую кровлю по типу УП-МК производится из оцинкованной стали совместно с утеплением. В качестве утеплителя выступает минеральная вата (толщина 50 мм). Такое устройство предназначено для установки в нем зонтов либо оцинкованных дефлекторов. Когда на него устанавливают вентилятор, то внутреннюю конструкцию можно изготовить из перфорированной стали и оснастить пластиковыми трубками для подвода электричества. В данном случае узел будет выполнять дополнительную роль шумоглушителя.

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Маркировка УП

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП.

Типовые конструкции узлов маркируются буквенными и цифровыми обозначениями, определяющими их характеристики и элементы:

• Буквенное сочетание УП обозначает узел прохода.
• Цифры 1 и далее 01-10 обозначают типовые размеры узлов без конденсатного кольца и клапана (например, УП1-01).
• Цифры 2 и далее 01-10 обозначают типовые размеры узлов с клапаном, но не имеющих конденсатного кольца (например, УП2-01).
• Цифры 3 и далее 11-20 обозначают типовые размеры узлов оснащенных клапаном и конденсатным кольцом (например, УП3-22).

Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила.

Разновидности УП

Узлы прохода различных конструкций можно купить в строительном магазине и установить

В свободной продаже встречаются узлы прохода через кровлю для воздуховодов, изготовленные в квадратном или округлом сечении. На них имеется специальная монтажная шайба, для усиления конструкции они оснащаются ребрами жесткости. Такие модули предназначаются для монтажа в опорных стаканах из железобетона, фиксируемых на плите перекрытия при возведении дома. Последний имеет горизонтальную площадку, конструкция которой позволяет монтировать УП на скатах практически любой крутизны.

По конструктивным особенностям различают несколько видов узлов прохождения:

• с кольцом под конденсат и без него;
• без клапана;
• с клапаном, управляемым вручную;
• с клапаном, приводимым в действие электроприводом.

Клапаны нужны для перекрытия доступа холодному воздуха при отключенной системе.

Устройство и формы узлов проходов через кровлю

Процесс установки самих узлов прохода вентиляции будет не таким уж и сложным, а сама конструкция до смешного проста. Без каких-либо технических описаний, конструкция – это труба с ободом. Обод нужен для плотного прилегания внешней трубы и ее внутренних элементов. Ну и, конечно, обод обеспечивает надежный и качественный крепеж. Воздуховод – это проход для воздуха, дыма или пара, смотря для чего его устанавливают, и какова его будущая роль.

Формы прохода воздуховодов:

• прямоугольные;
• овальные;
• квадратные;
• круглые и т.д.

Еще несколько веков назад для создания узла прохода использовали кирпич. Но этот способ уже давно ушел на самый дальний план и считается классикой. По-другому, специалисты такой узел из кирпича называют прямоугольным. Раньше такой дымоход являлся продолжением печи, сейчас же можно встретить его как уже отдельную единицу. Проводят его прямо от потолка сквозь крышу. Этот способ хоть и классика, и можно понастальгировать о том, что некогда так жили наши бабушки и дедушки, но встречается крайне редко из-за ряда недостатков.

Минусы:

• воздействие на кровлю;
• сложное выполнение;
• ухудшение изоляции кровли;
• нарушение конструкции крыши;
• дальнейшее неудобство в отделке и т.д.

Единственный вариант, где еще и можно представить русский дымоход и каменную печь – баня.

Основные характеристики узлов прохода по ГОСТ

Отечественный производитель изготавливает узел прохода через кровлю согласно ГОСТ 15150. Документ отображает все размеры изделия, материал изготовления, а также указывает на соблюдение зазоров во время монтажа элементов.

Производятся УП различающиеся формой и габаритом, и ко всем изделиям предъявляются основные требования:

• толщина металла, используемого для изготовления прохода, не должна быть менее 1,19 мм;
• допускается диапазон диаметра изделия круглой формы от 100 до 125 мм;
• размеры прямоугольных УП неограниченны;
• все стенки изделия должны быть покрыты антикоррозийным составом;
• опорное кольцо должно быть больше сечения патрубка на 300–400 мм;
• весь узел прохода вентиляции через кровлю без учета клапана не должен быть длиннее 1 метра;

Вентиляционная система здания работает по принципу аэратора. Перед выбором определенной конструкции УП производят расчеты влажности, загазованности, температуры, запыленности и других параметров помещения.

Предназначение

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. 1. Во внутренних комнатах коттеджа.
2. 2. В фановой трубе стояка канализации.
3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Установка вентиляционного узла

Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.

Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.

Шаблон обводится маркером

Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.

Сверлится отверстие

Теперь можно приступать к резке

Вырезается отверстие под узел прохода

Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.

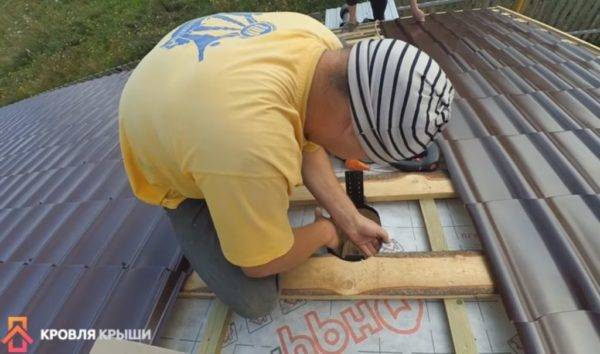

Вырезается часть обрешетки

Вырезаются части других материалов кровельного пирога

Готово, теперь можно приступать к следующему этапу

Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.

Края фланца промазываются герметиком

Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.

Фланец заводится под гидроизоляцию

Гидроизоляция накалывается на пластиковые штырьки

Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.

Фланец прикручивается саморезами

Процесс фиксации фланца

Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.

Фиксация колпака

Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.

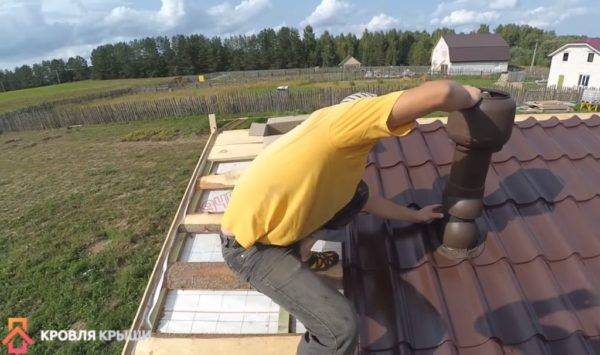

Установка вентиляционной трубы

Труба выравнивается с помощью встроенного уровня

Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.

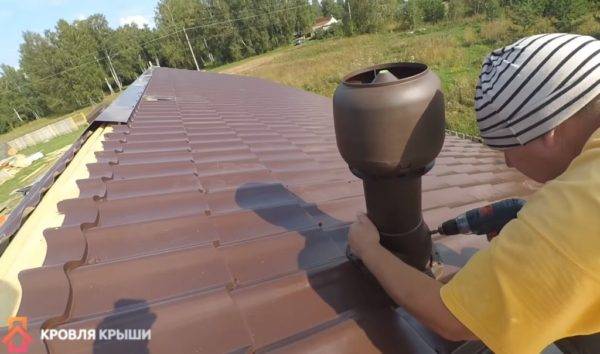

Фиксация трубы кровельными саморезами

Описание и назначение узлов прохода

Под узлом прохода вентиляции через кровлю (достаточно распространено и другое название – кровельная проходка) понимается устройство, проходящие через кровельное покрытие и предназначенное для вывода загрязненного воздуха. Так как при установке узла прохода происходит нарушение целостности покрытия кровли, подходить к выполнению монтажа следует с особой тщательностью и аккуратностью. В противном случае могут произойти нарушения как в работе вентиляционной системы, так и крыши. Это, естественно, может привести к быстрому их выходу из строя и последующим дорогостоящим работам по ремонту или замене отдельных конструктивных элементов.

Узел прохода вентиляции через кровлю может использоваться также для вывода на крышу других систем здания или сооружения, например, дымоходов (при наличии в доме камина или печи) или газоходов (при наличии газового котла или другого подобного оборудования). При этом необходимо учитывать, что в случае применения проходок под дымоходы, следует оборудовать их дополнительными огнестойкими элементами (например, коробом). Это связано с тем, что температура воздуха в печах может достигать 700-800 градусов, что ведет к сильному нагреву трубы.

Работы по установке кровельных проходок должны выполняться в соответствии с положениями ГОСТ 15150, где четко прописаны все основные требования к конструкции и ее месторасположению на крыше.

Вывод вентиляции на крышу представляет собой трубу различного профиля и размеров, которая вставляется в специально выполненное для нее отверстие в перекрытии или покрытии здания. В зависимости от вида крыши, а также типа перекрытия могут использоваться различные виды кровельных проходок.

Маркировка УП

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП.

Типовые конструкции узлов маркируются буквенными и цифровыми обозначениями, определяющими их характеристики и элементы:

• Буквенное сочетание УП обозначает узел прохода.
• Цифры 1 и далее 01-10 обозначают типовые размеры узлов без конденсатного кольца и клапана (например, УП1-01).
• Цифры 2 и далее 01-10 обозначают типовые размеры узлов с клапаном, но не имеющих конденсатного кольца (например, УП2-01).
• Цифры 3 и далее 11-20 обозначают типовые размеры узлов оснащенных клапаном и конденсатным кольцом (например, УП3-22).

Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила.

Заключение – коротко о главном

Проход вентиляции через кровлю — это место повышенной вероятности нарушения герметичности и возникновения протечек.

Чтобы упростить работу кровельщика, продаются специальные узлы прохода вентиляции.

При использовании узлов прохода, монтаж вентиляции значительно упрощается, но в любом случае лучше пусть это делает подготовленный специалист.

Еще немного внимания Как думаете, даже если руки растут из нужного места, но нет подходящего инструмента, то проход вентиляции через кровлю можно сделать самостоятельно или пусть лучше этим занимаются профессионалы?

Прочитать позже
