Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Почему завоздушивается система отопления?

Чаще всего, при возникновении пробок, выясняется, что где-то образовалась небольшая течь. Её бывает не видно невооружённым глазом, ведь небольшое количество воды может успевать высыхать на поверхности трубы. Более действенный способ выявления утечек – осмотр системы тепловизором.
Воздух неизбежно попадает на этапе заполнения теплоносителем

После того, как систему заполнили, важно несколько раз спустить воздух.
Пробки могли образоваться при ремонтных работах.
Даже если систему не ремонтировали, с течением времени из воды выделяется кислород, который накапливается в верхних точках трубопровода.
Утечка может быть там, где её меньше всего ждут – в воздухоотводчиках, особенно этому подвержены современные автоматические модели, работающие в теплоносителе низкого качества.

Знаете ли вы, для чего нужен воздухоотводчик в системе отопления? Воздушный клапан для отопления – все об этом приборе читайте в статье.

Советы по выбору биметаллических радиаторов отопления вы найдете здесь.

Настенный радиатор – отличный вариант обогрева помещения в том случае, если отсутствует централизованное отопления. В этой теме https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/radiator-elektricheskij-nastennyj.html вы найдете полезные рекомендации по выбору электрического отопителя.

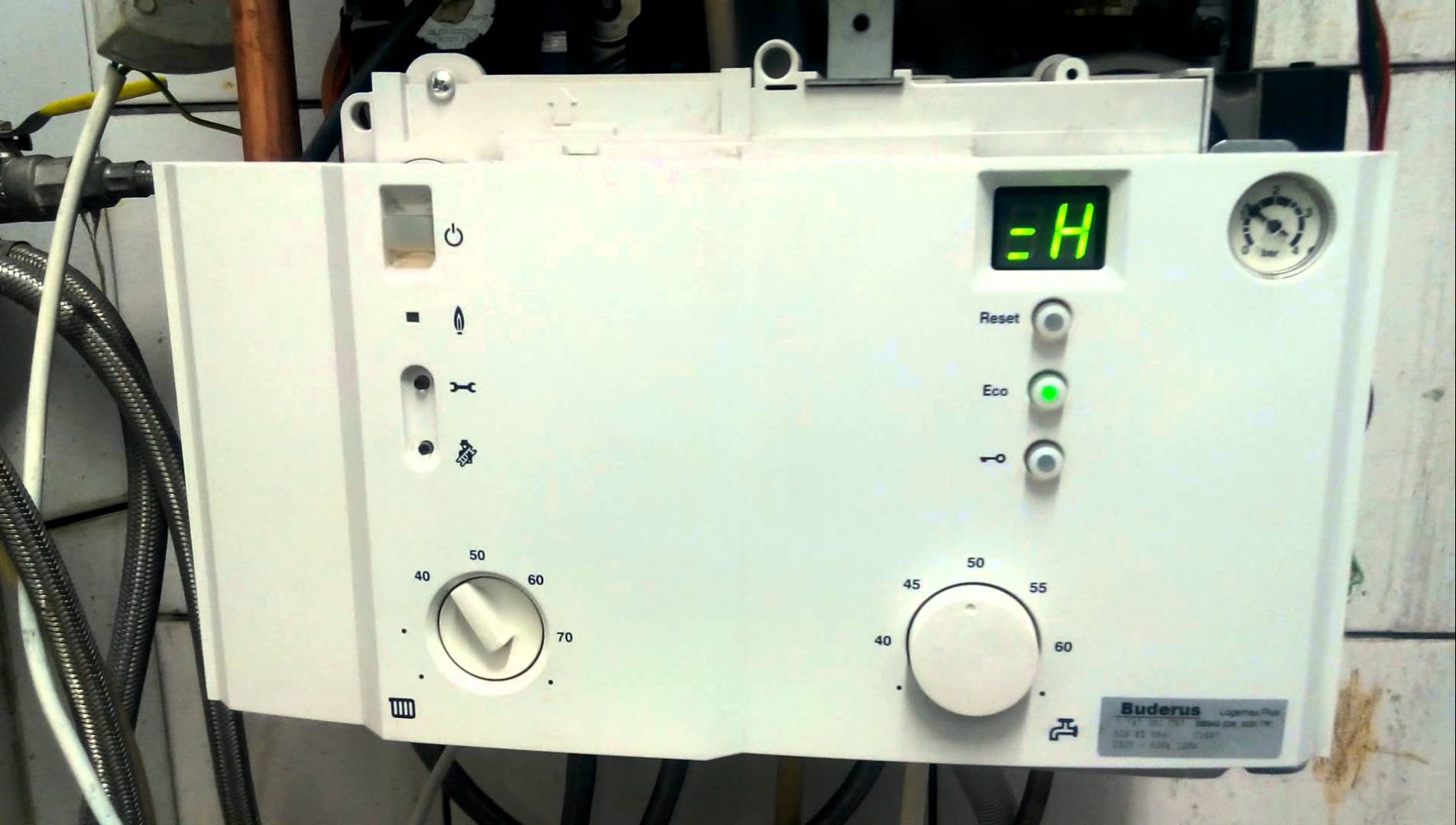

Коды неисправностей газовых котлов и методы их устранения

Наибольшей популярностью у потребителей пользуется модель Логамакс, которая производит не только отопление, но и горячую воду. Она оснащена автоматикой, которая проводит диагностику узлов и при наличии проблем выводит данные об ошибке.

Если ошибка появляется на экране в первый раз, нужно попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если же код неисправности навесного газового котла будерус высветился вновь, то нужно найти причину неполадки.

Код ошибки	Причины возникновения	Метод устранения
А-	Включен режим «Трубочист». Ошибка исчезает через 15 минут
-Н	Активирован отопительный режим
=Н	Активен режим подачи горячей воды
ОА	Котел в режиме между включением и отключением горелки
ОС	Запуск горелки
ОЕ	Производство тепловой энергии меньше, чем минимальная производительность прибора
ОН	Обозначает готовность техники к работе
0L	Открытие клапанов газа
0U	Запуск агрегата
0Y	Отключение системы, так как температура воды на подающей трубе превысила установленную
2Е	Котел находится в режиме удаления воздуха. … Температура на подаче стремительно возрастает	Измерьте давление воды или долейте теплоноситель в систему
2Н	Защита насоса и 3-ехходового клапана от заклинивания
2Р	Быстро возрастает температура горячей воды.	Необходимо, чтобы давление соответствовало норме. Проверка насоса, его ремонт или замена
5Н	Тестирование автоматом
Н11 (CL)	Сбои в термодатчике ГВС	Проверяется термодатчик и его соединение.
Н13	Прошло время контрольного осмотра	Выполните осмотр и сбросьте ошибки
Н31	Система не видит насос	Проверьте проводку насоса и его работоспособность
0Y	Температура теплоносителя на входе выше максимально допустимой (более 95ºC)	Проведите диагностику температурного сенсора. Осмотрите насос, подключите его к регулятору. Отрегулируйте мощность помпы
3А (А3)	Вентилятор не работает	Подтяните провода вентилятора, замените сломанный элемент
3F	Непрерывная работа вентилятора и горелки длится более 24 часов. Включение режима «отдых»
3У	Вентилятор вращается слишком быстро	Проверьте дымоход на исправность: работоспособность датчика тяги; измерение давления в магистрали.
4С (1С)	Активировалась защита от перегрева теплообменника
4U	Возможно, произошло короткое замыкание термодатчика на подаче	Проверка контактов, замена детали
4Y	Обрыв датчика температуры
6А	Отсутствует пламя	Откройте полностью газовый вентиль. … Возможно, нет тяги — следует проверить проходимость дымохода. Проверьте реле потока, замените его при необходимости. Зачистите контакты датчиков и подсоедините проводку снова. Очистите горелочные жиклеры. Замените неисправные элементы
6С	Ложный сигнал о наличии пламени в горелке	Проверьте следующие узлы: проводку датчиков пламени на окисление; проходимость дымохода; плату управления; горелочное устройство; сифон конденсации на наличие засора
6L (def)	Горелка работает, но сигнал от ионизатора отсутствует	Смените настройки и перезапустите горелку
7L	Ошибка временного контроля при первой задержке или втором запуске	Проверьте проводку, которая ведет к управляющему модулю. Замените регулятор BC20
9L (d7)	Появились проблемы с газовой арматурой	Проверьте газовую арматуру и ее проводку
9P	Отсутствует связь с идентификационным модулем агрегата	Установите модуль в правильное положение
9C	Регулятор DIP неверно настроен	Проведите перенастройку
EL	Модули управления сломаны	Замените поврежденные элементы
8Y	Сработало температурное реле или оно сломалось. Отсутствует перемычка между клеммами реле	Регулируйте реле. Установите перемычку. Проверьте проводку конденсатора и его работоспособность
fd	Активация кнопки более 30 сек.	Еще раз нажмите эту кнопку и держите меньше чем полминуты

Как настроить регулятор тяги и другие компоненты для твердотопливных котлов

Твердотопливный котел в схематичном виде

Указанные способы помогают настроить температурные показатели и тягу аппарата. Они таковы:

1. Агрегат нагревается до +80°C.
2. С помощью установочной рукояти, на контроллере тяги ставится температура, отражающаяся на котловом термометре.
3. На воздушной заслонке натягивается цепочка. Заслонка должна принять такую позицию, чтобы котёл смог достичь нужной температуры. При таких условиях пустота между заслонкой и корпусом варьировалась в диапазоне 2–50 мм.
4. Проверяется контроллер тяги на иных температурных данных: в настройках задаётся параметр 90°C. Нужно выяснить, как контроллер будет поддерживать этот параметр. Когда на выход из котла параметр достигнет 95°C, контроллер должен закрыть заслонку зазора 2–5 мм. Если в котле устроен ограничительный винт, он будет мешать закрытию заслонки. С помощью него настройте зазор.
5. Действие для котла с двумя контурами. Откалибровав контроллер тяги, задайте нужные температурные параметры на выходе из аппарата, в пределах 85°C.

Развитие КПД такого котла

КПД этого котла в основном определяется видом топлива и его конструкционными спецификами.

Например, когда горит уголь, дрова или паллеты, образуется множество тепловой энергии. Огромное влияние на КПД оказывает и технологический способ сжигания топлива в соответствующем отсеке, и вид отопительной системы.

При сжигании антрацита, каменного угля и торфяных брикетов средний КПД: 70–80%. При сжигании паллет — до 85%. При горении гранул, отмечается высокая эффективность работы и невероятный объём тепловой энергии.

Если ваш котёл на твёрдом топливе со временем нуждается в развитии КПД, можно для понимания изучить инструкцию. Обычно производители указывают рядовые способы. Но со временем они работают крайне слабо. И сегодня большую славу завоевал такой метод увеличения КПД твердотопливных котлов: монтируется ещё один тепловой обменник. Он должен снимать тепловую энергию с летучей продукции горения.

Перед монтажом обязательно выясните температурные данные дыма на выходе. Для этого используйте мультиметр. Его позиция — в середине дымохода. Сведения о потенциальном объёме тепла, который можно получить, помогут рассчитать площадь дополнительного теплового обменника.

Дальнейший алгоритм операций таков:

1. В топочную камеру грузится определённое количество дров.
2. Определяйте, как долго будет прогорать именно это количество топлива.

Пример: загружено 14,2 кг дров. Продолжительность их горения — 3,5 часа. Параметр дыма на выходе — 46 0 С.

За час сгорело 4,05 кг дров. Это результат такого вычисления: 14,2: 3,5.

Чтобы рассчитать объём дыма, оперируйте общим значением — 1 кг дров приравнивается к 5,7 кг газов дыма. Дальше предыдущий результат 4,05 умножается на 5,7. Получается 23,08. Это масса летучей продукции горения. Отталкивайтесь от этого значения для других расчётом объёма тепловой энергии, которая пригодится для нагрева нового, присоединённого теплового обменника.

Зная параметр теплоёмкости летучих нагретых газов (это 1,1 кДж/кг), можно вычислять мощь теплового потока. Это нужно при снижении параметре дыма до 160 0 С (с 460 0 С).

Здесь работает следующая формула

Так выводится точный параметр дополнительной мощи. Её создают продукты горения. Получается так: q = 8124/3600 = 2,25 кВт. Это приличный показатель. Он может кардинально усилить эффективность вашего котла.

Обладая сведениями о том, сколько энергии тратится попусту, внедрение второго теплового обменника вполне разумно. Создаётся новая тепловая энергия. Растёт как КПД котла, так и всей отопительной системы.

Видео: подробнее про КПД для твердотопливного котла

Настройка, а также увеличение КПД для любого автономного устройства — это не всегда сложное, но очень ответственное мероприятие. Где не должно быть и намёка на сомнения. Поэтому при сложностях, возникающих в процессе доработки или даже ремонта желательно получить консультацию мастера по этому классу оборудования.

Частное строительство набирает силу, а вместе с ним растет спрос на современное оборудование теплоснабжения, бесперебойно обеспечивающее потребителей тепловой энергией для отопления дома и нагрева воды для хозяйственных нужд.

Газовый котел — центральное звено системы газового теплоснабжения, созданной для таких целей. Являясь одним из самых экономичных устройств, он, тем не менее нуждается в правильной его настройке, обеспечивающей надлежащий расход топлива и надежность его работы.

Ошибка 2Е (мигают первые три индикатора)

Логика ошибки заключается в слишком быстром росте температуры подающей, т.е. теплоноситель на выходе из теплообменника нагревается слишком быстро и для предотвращения аварийного перегрева работа котла блокируется на две минуты. Основной причиной такого поведения котла может быть плохая циркуляция теплоносителя. Причинами плохой циркуляции чаще всего может быть:

• неисправность циркуляционного насоса или недостаточная производительность
• забитый грязью или накипью теплообменник
• воздух в системе отопления

В данной статье мы рассмотрели наиболее распространенные неисправности газовых котлов Buderus. Полный перечень ошибок содержится в руководстве по эксплуатации оборудования. Современные газовые устроены так, чтобы элементы были максимально доступны для простоты сервисного обслуживания. Некоторые ошибки пользователь может устранить самостоятельно, например, осуществить подпитку котла или осмотреть дымоход на предмет засора.

Предпринимать какие-либо действия по самостоятельной диагностике следует только в случае острой необходимости с соблюдением мер предосторожности и безопасности. Если Вы не обладаете представлением о принципах работы и устройства газового котла – лучше вызвать квалифицированного специалиста

Компания будерус размещает познавательные видео, в которых специалист рассказывает, в том числе об возникающих ошибках котла.

Источники

• https://www.tproekt.com/gazovyj-dvuhkonturnyj-kotel-buderus/
• https://thermo-lider.ru/gazovye-kotly/oshibki-gazovykh-kotlov/oshibki-gazovykh-kotlov-buderus/buderus-kotel-oshibka-6a/
• https://boilervdom.ru/kotly/kody-oshibok/kody-oshibok-kotla-buderus-buderus-chto-delat-v-konkretnoj-situacii.html
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/neispravnosti-gazovye-kolonki-i-kotly/kody-oshibok-i-neispravnosti-gazovogo-kotla-buderus/
• https://teploservice-ovk.ru/kod-oshibki-kotla-buderus-logamax-u072/post/chto-delat-kogda-kotel-buderus-logamax-u072-vydaet-oshibku-6a
• https://zen.yandex.com/media/bosch_climate/oshibka-6a-kotla-buderus-kak-borotsia-5e7cc025b0d2c37f5d219d0b

Замена насоса

К сожалению, насос ремонту не подлежит, поэтому его необходимо заменить, чтобы избавиться от ошибки 4C газового котла Buderus. Но предварительно, нужно слить воду с контура котла. Делается это в несколько этапов:

1. Перекрыть кран на системе отопления.
2. Кран слива находится под котлом с левой стороны.
3. Для удобства слива, на кран надевается сливной патрубок.
4. Открыть кран слива и сбросить давление в котле.
5. Закрыть кран слива и снять патрубок.

Для снятия двигателя насоса, необходимо иметь под рукой ключ-шестигранник, размером на «5». С его помощью необходимо выкрутить 4 винта, которые фиксируют двигатель. Как только все винты будут выкручены, аккуратным но уверенным движением «на себя», достать элемент с котла.

Новый двигатель устанавливается на пустующее место и фиксируется теми же 4-мя винтами. Далее обратно подсоединяется разъем и ставится на место лицевая панель. Естественно, фиксируется винтами. Также возвращается на место панель управления. Теперь следует сделать следующие действия:

1. Открыть кран на систему отопления.
2. Открыть кран подпитки, чтобы задать котлу давление до 1,5 бар.
3. После получения требуемого давления, перекрыть кран подпитки.
4. Подключить котел к электричеству.
5. Включить агрегат.
6. Отключить нагрев системы отопления, нажатиями на кнопки «reset» и опустить температуру ниже 40 градусов, соответствующей кнопкой с изображением галочки смотрящей вниз.
7. На этом этапе должна пойти циркуляция теплоносителя в системе.

Теперь нужно зайти в программирование котла и активировать функцию удаления воздуха.

Алгоритм действий следующий:

1. Одновременное зажатие кнопок регулировки температуры (галочки вверх и вниз).
2. Должен активироваться сервисный режим. На дисплее он отображается, как «L1».
3. Теперь нажатие на кнопку «reset». Должен появиться параметр «2C».
4. Снова нажатие на «reset».
5. Перевести из значения «0» в значение «1» и нажать «reset».

Режим удаления воздуха из контура котла и отопительной системы активирован. Циркуляционный насос будет в этом режиме периодически включаться и отключаться, провоцируя тем самым движение теплоносителя в системе отопления. Теперь воздух будет удаляться.

Для отключения режима, необходимо нажать на «reset» и обратно поменять значение «1» на «0». Подтвердить операцию нажатием на «reset». Чтобы выйти из режима программирования, необходимо нажать на кнопку с изображением крана.

Теперь котел готов к работе, а значит можно открывать кран подачи газа, устанавливать температуру, например на 50 градусов Цельсия. После розжига газовой горелки, будет видно, как температура будет подниматься в штатном режиме. Теперь котлом можно пользоваться дальше, не волнуясь о появлении ошибки 4C вновь.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Полезные советы

Проверка всех электро цепей

Проверка всех электро цепей

• Ошибки, появляющиеся на дисплее Будерус, формируются в электронной плате котла на основе поступающих с соответствующих датчиков сигналов. Первым шагом в решении любой проблемы должна стать проверка всех электро цепей. Ослабленные контакты, окисленные ламели – это устраняется за несколько минут. Не намного больше времени понадобится и на замену провода в случае оплавления изоляции, обрыва.
• Нестабильность в сети питания часто инициирует появление ошибок Будерус. Это нередко проявляется на объектах в районах интенсивной застройки. Периодические включения сварочных аппаратов, мощных обогревателей приводят к скачкам напряжения, перекосу фаз. Вывод простой: перед тем, как заниматься поиском причины высвечивания ошибки котла, нужно проверить параметры питающей сети.
• Бесперебойное функционирование Будерус обеспечивается его присоединением через ИБП. Стабилизатор не даст должного эффекта, тем более что в электронной схеме котла он предусмотрен. Блок питания выдает напряжение даже при проблемах с ЛЭП за счет встроенных АКБ; в зависимости от их общей емкости от 2-х до 14 часов. Для загородных объектов – решение более чем рациональное.
• Не все внимательно знакомятся с обязательствами производителя. Одно из условий гарантии на Будерус – профессиональный монтаж. Отсутствие в паспорте котла отметки сервисной организации является причиной отказа в случае претензий пользователя. Чтобы не оплачивать гарантийное обслуживание, ремонт отопительного оборудования из своего кармана, самостоятельной установкой и обвязкой (в целях экономии) Buderus лучше не заниматься.

Газовые котлы «Buderus»

Природный газ остается самым дешевым топливом, поэтому популярность газовых котлов только растет. Одноконтурные газовые агрегаты используются в обогреве. Двухконтурные напольные или настенные модели легко справляются с двумя функциями, необходимыми для комфортного проживания в частном доме: отоплением и нагревом горячей воды.

Производством газовой бытовой и промышленной техники марки Buderus занимается известная компании Bosch Thermotechnik GmbH. Кроме газовых агрегатов изготавливают электрические, твердотопливные и работающие на дизельном топливе котлы.

Газовые модели Buderus – самая большая группа отопительного оборудования. Это связано с популярностью техники, производимой специально для климатических условий России

Котлы разнообразны по конструкции и способу установки, бывают одно- и двухконтурными, с открытой или закрытой камерой сгорания.

Актуальные модели, работающие на газе, можно разделить на 4 группы:

• настенные конденсационные;
• настенные традиционные;
• напольные конденсационные;
• напольные чугунные атмосферные.

Выбор модели по способу размещения зависит от мощности агрегата. В квартирах старого жилфонда, этажностью до пяти, и в небольших по площади загородных домах используют настенные агрегаты. Большие частные здания, коммерческие предприятия, производственные цеха обустраивают, устанавливая напольные варианты.

Особенности в конструкции не принципиальны, но все же имеются, но неисправности обычно одинаковы, как и способы их устранения.

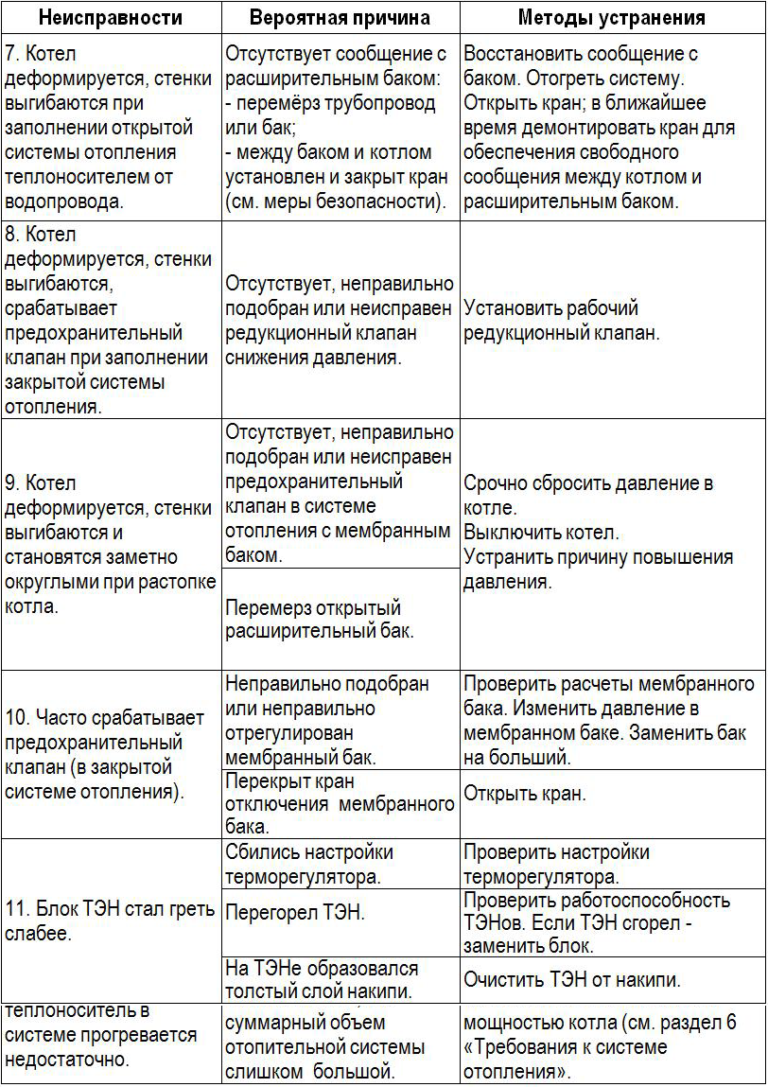

Для хорошей работы газового котла важно все: правильный монтаж агрегата и дымохода, регулярное обслуживание, соблюдение правил эксплуатации, своевременная чистка и замена деталей, качественное топливо. Если хотя бы один пункт перестанет соответствовать требованиям, возможны поломки. Наиболее частые из них:

Наиболее частые из них:

Если хотя бы один пункт перестанет соответствовать требованиям, возможны поломки. Наиболее частые из них:

Галерея изображений

Фото из

Загрязнение теплообменника минеральными включениями

Горелка не зажигается или тухнет

Разъединение контактов проводов датчиков

Поломка электронной платы управления

Часто трудности в эксплуатации возникают просто по невнимательности, когда пользователь забывает повернуть газовый кран или подключить электричество. Подробнее о поломках и их способах их исправления – ниже.

Коды ошибок и неисправности

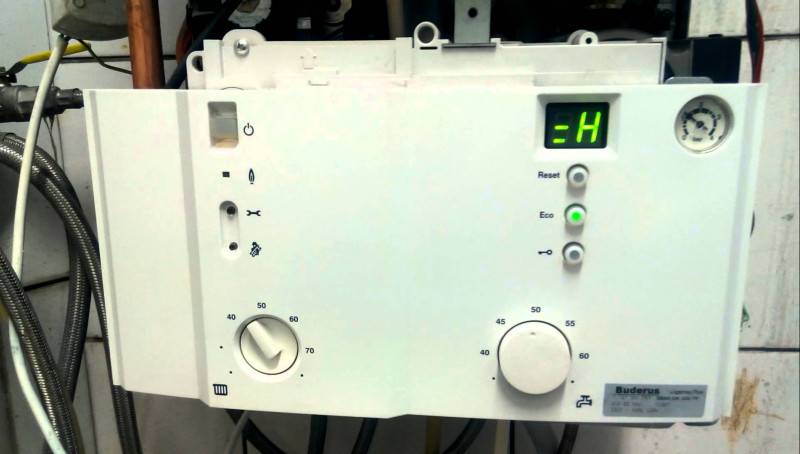

Газовый котел «Будерус Логамакс» оснащен автоматикой, которая контролирует работу. Поэтому если система выдает ошибку на дисплее — не пугайтесь. Их расшифровку вы можете найти в инструкции и нашей статье.

Как сбросить ошибку? Рекомендуется выполнить перезагрузку техники. Для этого удерживайте «Сброс» в течение 5 секунд. Если код отобразился повторно, тогда займитесь поиском причин неполадки.

Код ошибки	Причины появления	Устранение проблемы
А-	Код деактивируется через 15 минут. Система находится в режиме «трубочист».
-Н	Включен отопительный режим.
=Н	Котел работает на горячее водоснабжение (ГВС).
ОА	Находится в режиме между включением и отключением горелки.
ОС	Запуск горелки.
ОЕ	Обмен тепловой энергии меньше, чем минимальная производительность прибора.
ОН	Техника готова к работе.
0L	Открытие газовых клапанов.
0U	Запуск котла.
0Y	Температура при подаче выше заданной. Отключение системы.
2Е	Работает режим удаления воздуха. Еще одна возможная причина — температура подающегося потока быстро нарастает.	Измерение давления, добавление воды в систему.
2Н	Сработала защита насоса и трехходового клапана от заклинивания.
2Р	Запуск ограничения: в системе быстро нарастает температура ГВС.	Как исправить ситуацию: Убедитесь, что давление в системе соответствует норме; Диагностика насоса, ремонт или замена.
5Н	Автоматическое тестирование.
Н11 (CL)	Проблемы с термодатчиком горячей воды.	На исправность проверяются датчик и его проводка, плотность соединения контактов. Неисправные элементы подлежат замене.
Н13	Истекло время контрольного осмотра.	Выполняется осмотр, сброс ошибок.
Н31	Не распознается насос.	Диагностика.
0Y	Сенсор показывает, что входная температура воды выше нормы (более 95 градусов).	Что делать: Установка сенсора в нормальное положение. Диагностика, установка исправного элемента; Осмотр насоса. Подключите его к главному регулятору BC20; Проведение регулировки мощности помпы.
3А (А3)	Вентилятор не запускается.	Подтянуть проводку и штекеры. Сменить узел при поломке.
3F	Беспрерывная работа горелки и вентилятора длится 24 часа. Отключение на «отдых».
3У	Вентилятор вращается очень быстро.	Убедитесь, что дымоотвод работает исправно.
4С (1С)	Включилась защита от перегрева теплообменника, либо при высокой температуре продуктов сгорания.	Осматриваются оба сенсора, а также их шлейф; Измерение давления в магистрали. Удаление скопившегося воздуха; Диагностика помпы с помощью теста t03; Проверка водного узла радиатора.
4U	Проблемы с термодатчиком на подающей линии. Вероятно, произошло короткое замыкание.	Прозвон контактов, установка новой детали.
4Y	Обрыв температурного сенсора.	Действия аналогичны 4U.
6А	Нет пламени.	Откройте до упора газовый вентиль; Отрегулируйте давление в магистрали; Нет тяги. Поднесите зажженную спичку к дымоходу. При отклонении пламени в сторону тяга есть. Если пламя горит ровно, нужна чистка канала дымоотвода; Прозвоните реле потока. Проведите замену; Зачистите контакты электродов при засоре; Щеткой прочистите жиклеры горелки; Поставьте новый газовый узел в случае поломки.
6С	Котел отключен, газ перекрыт, но система определяет пламя в горелке.	Необходимо проверить: Электроды на окисление; Работу дымоотвода; Главную плату на влажность. При необходимости просушите ее; Газовую систему; Сифон конденсации на засор.
6L (def)	Горелка функционирует, но сигнал от ионизатора не поступает.	Настройка и перезапуск горелки. Если нет зажигания, высветится код 6А.
7L	Ошибка временного контроля при первой задержке или втором запуске.	Заменяется регулятор BC20. Также можно проверить проводку, ведущую к управляющему блоку либо заменить сам модуль.
9L (d7)	Возникли проблемы с газовой арматурой.	Диагностика арматуры, ее проводки. Ремонт.
9P	Не распознается KIM (идентификационный модуль котла).	Установите KIM в правильное положение.
9C	Переключатель DIP неправильно настроен.	Перенастройка.
EL	Модуль KIM или модуль управления BC20 сломаны.	Замена элементов.
8Y	Температурное реле АТ90 сработало, либо оно неисправно, заблокировано. Нет перемычки между клеммами реле. Насос конденсации не запускается.	Отрегулируйте реле; Настройте регуляторы отопления; Осмотрите и установите исправный элемент; Поставьте перемычку; Проверьте конденсатор, его провода.
fd	Нажатие кнопки более 30 секунд.	Еще раз нажмите кнопку, но удерживайте менее 30 секунд.

Ознакомление с техническими характеристиками

Ниже рассматриваются основные параметры изделий наиболее популярной серии «Logano». Информация предоставляется в виде сравнительной таблицы, чтобы было легче делать выбор. Все модели изготавливаются из стали или чугуна, так как эти материалы обладают наиболее подходящими свойствами.

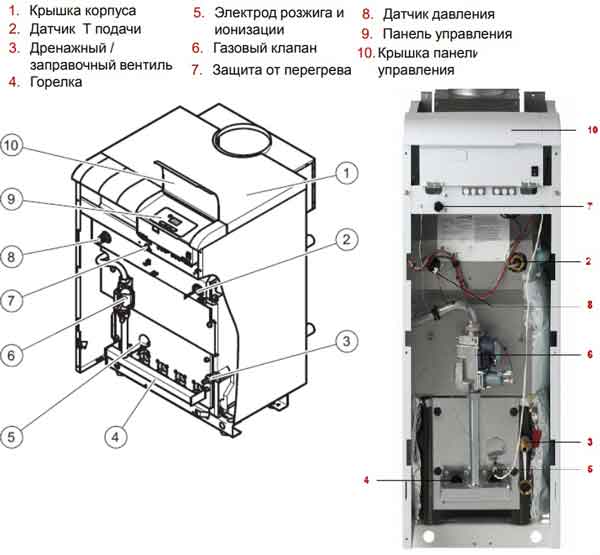

Представлена продукция Logano G221.

Сделав предварительные расчеты системы отопления для строения, можно ознакомиться с техническими данными котлов.

Изделия	Мощность в киловаттах	КПД в процентах	Давление в барах	Материал
S111-2	12-45	86	2,5	Сталь
S121-2	21-38	85	2	Сталь
G221	20-40	78	3	Чугун
G221A	25-30	80	4	Чугун

Демонстрируется котел Logano S121-2.
