Как сделать обогреватель своими руками: инструктаж по изготовлению самодельного прибора

Безопасность устройства

Для повышения безопасности самодельного нагревателя необходимо выполнить такие требования:

1. Организовать качественную изоляцию. Все проводники и соединения нужно тщательно заизолировать, чтобы исключить риск получения удара током.
2. Правильно выбрать отопительную систему. Индукционные системы не подходят для совместного использования с оборудованием, которое применяет принцип естественной циркуляции воды. Для этих систем нужен водяной насос.
3. Выбрать подходящее размещение устройства. Прибор должен находиться на расстоянии от 40 см от стен и предметов интерьера, и на расстоянии от 80 см от потолка или напольного покрытия.
4. Установить регулировочные клапаны и манометры. Такие средства безопасности защитят оборудование от скачков давления. Кроме того, нужно предусмотреть систему стравливания воздуха.

Дешево и сердито

Обычно в качестве излучателя используют устройства, нагревающиеся от электричества – нити накала или лампы. Но самый простой вариант излучателя – это радиатор отопления. Это такое же физическое тело, как и Солнце. И излучать тепло оно тоже может. Постойте у батареи и почувствуйте исходящее тепло – это излучение. Только распространяется оно во все стороны. А зачем греть стены, если можно направить лучи в сторону жилого помещения?

Возьмите фольгу, хорошо разгладьте ее для улучшения отражающего эффекта и наклейте на стену за батареями и радиаторами отопления. В результате тепло, которое могли получить стены, направятся в противоположную сторону – к вам. Такой способ помогает получить до 20% больше тепла без всяких ухищрений. Недостатком является только неприглядность отражающего экрана: он портит интерьер.

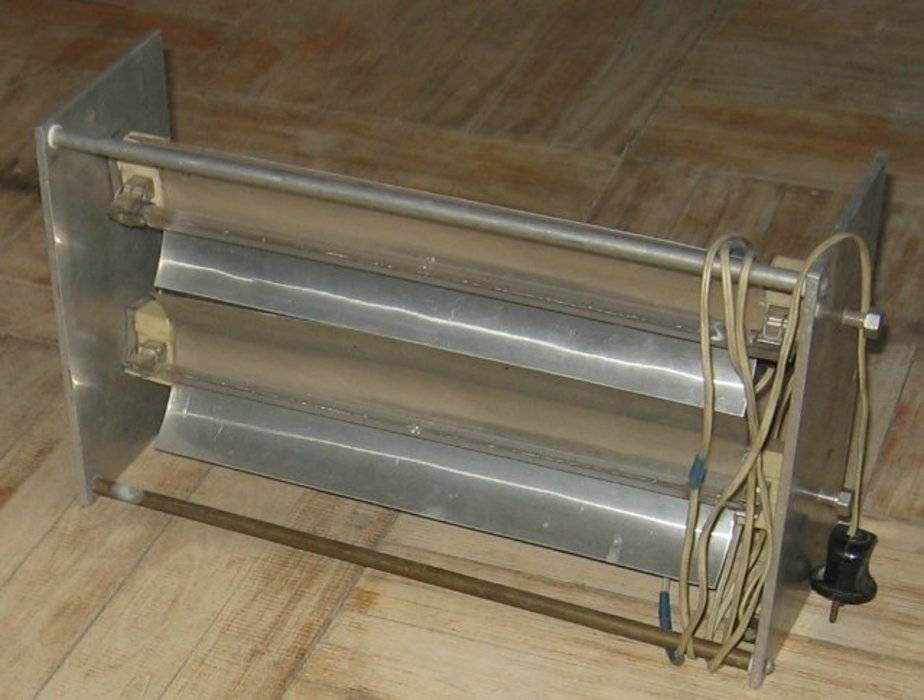

Принцип действия и основные элементы инфракрасного обогревателя

Чтобы сделать из подручных материалов инфракрасный обогреватель, принцип действия изучать обязательно. Как можно делать то, о чем ничего не знаешь?

Все нагретые тела излучают тепло, как это делает Солнце. Исходящие от теплового источника лучи – это электромагнитные волны, которые греют тела, встречающиеся на их пути: предметы мебели и люди. Нагрев воздуха при этом не происходит: воздух получает только часть тепла при теплопередаче от уже нагретых тел. На принципе теплового излучения и работают инфракрасные обогреватели, которые включают в себя два основных элемента:

• Источник излучения. В обогревателях промышленного производства это тонкие металлические нити, нагревающиеся при прохождении по ним электрического тока, или лампы (накаливая, галогенные, кварцевые и другие);
• Рефлектор. Это тело с высокой отражающей способностью, функция которого – отражать инфракрасные лучи для рассеивания тепла по квартире или формирования отдельных обогреваемых зон.

Совет! Чтобы проверить эффект, который достигается рефлектором, возьмите пищевую фольгу и подержите ее некоторое время возле руки. Вы почувствуете тепло, которое представляет собой отраженные и направленные в вашу сторону лучи.

Еще одной важной частью в промышленных инфракрасных каминах является контроллер, который регулирует степень нагрева излучателя. В самодельных конструкциях его может не быть

Но его установка дает преимущество в возможности устанавливать желаемый диапазон температур. Контроллер автоматически заставляет устройство нагреваться, если температура падает ниже нормы, и охлаждаться, если температура превысила ее.

Если изучить инфракрасный обогреватель потолочный, принцип работы окажется тем же, что и у напольной/настенной конструкции. Отличие заключается только в способе монтажа ИК-камина. Но именно от него зависит, какие зоны в помещении окажутся более комфортными.

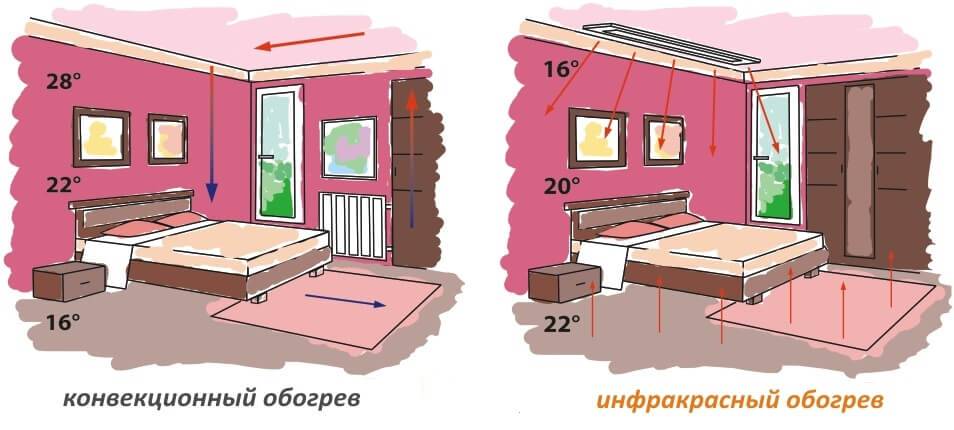

На рисунке видно преимущество инфракрасных обогревателей: тепло достигает физических тел и поглощается ими, оставаясь там. Поэтому на полу может быть теплее, чем под потолком. А при обогреве дома методом конвекции на полу всегда холодно: само покрытие не получает тепла. Тепло переносит воздух, который при нагревании устремляется вверх, а вниз опускается новая порция холодного.

Варианты отопительных систем

Итак, рассмотрим существующее оборудование, которое позволит сделать электрическое отопление в доме экономичным и дешевым.

Использование котла

Установка электрического котла. который будет нагревать воду в системе домашнего отопления, прогревая помещение, является первым, наименее эффективным вариантом. Конечно, в интернете Вы можете увидеть кучу информации, в которой говориться об экономичных котлах, позволяющих сократить расход до 80%, но все это бред. Единственный вариант сокращения затрат – установка терморегуляторов и различной автоматики, которая будет включаться только при падении температуры в комнате, а также в определенное время суток. Все остальные разговоры о новых конструкциях изделий либо пониженной мощности это только рекламный ход. Если Вы купите котел маленькой мощности – на подогрев воды для отопления дома ему потребуется больше времени, поэтому то на то и выйдет.

Использование ИК-панелей

Установка инфракрасных обогревателей более разумное решение и, скорее всего, наиболее выгодное. Дело в том, что данные изделия нагревают не воздух в помещении, а определенные объекты (пол, стены, шкаф), от которых в дальнейшем и происходит передача тепла. Если в предыдущем варианте горячий воздух будет подниматься к потолку и сразу же остывать, то в данном случае тепло направлено к полу, что более разумно (люди по потолку не ходят).

Данная схема показывает эффективность экономичной системы отопления частного дома:

Вы все видите сами, поэтому доказывать больше нечего. Следует только отметить, что ИК-устройства могут работать эффективнее, если добавить к ним терморегуляторы. Одного регулятора вполне достаточно на управление тремя обогревателями в системе экономичного отопления частного дома. О том, как подключить терморегулятор к инфракрасному обогревателю. мы рассказывали в отдельной статье.

Использование конвекторов

Многие производители убеждают, что электрический конвектор эффективно прогревает помещение и в то же время затрачивает небольшое количество электроэнергии. Вопрос конечно спорный, ведь, по сути, принцип работы изделий похож на вариант с радиаторами (воздух поднимается вверх). Преимущество конвекторов в том, что их установка и подключение не представляют ничего сложного. К тому же, нагрев ТЭНа составляет около одной минуты, что, несомненно, быстрее, чем в случае с водяными радиаторами.

Среди остальных преимуществ электроконвекторов выделяют:

• низкая стоимость (от 2 до 10 тыс. рублей);
• пожаробезопасность (что особо актуально при монтаже отопления в деревянном доме );
• можно постепенно наращивать отопительную систему (не хватит одного конвектора для комнаты, купите еще один и без проблем подключите к сети);
• привлекательный внешний вид;
• беспроблемная работа при скачках напряжения (в частном секторе также актуально);
• компактные размеры.

Отдельно хотелось бы вам порекомендовать изучить такой вариант отопления, как электрический теплый пол. Отзыв о данной системе обогрева вы можете узнать, просмотрев видео:

Применение теплых полов

Мы проанализировали отзывы покупателей, воспользовавшихся данным вариантом, и увидели, что большая часть людей довольны покупкой. Главное – дополнительно установить регулятор температуры, чтобы сделать экономичное электрическое отопление в доме своими руками.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Требования к самодельному прибору

Вариантов самодельных отопительных устройств, работающих на электричестве, батарейках, керосине, газе существует немало. Виды и конструкции самодельных приборов различаются, но требования к ним постоянно остаются неизменными:

• безопасность;
• экономичность;
• простота изготовления и удобство эксплуатации;
• продуктивность работы.

Безопасность предполагает продуманную защиту от поражения электрическим током и предупреждение возникновения пожара;

• использовать прибор на несгораемой подставке;
• обеспечить плотность контактов и изоляцию мест соединений;
• не использовать открытых спиралей, закрывать их защитными кожухами;
• не допускать перегрузок сети, оснастить ее предохранителем;
• не оставлять работающее устройство без присмотра;
• располагать прибор вдали от легко воспламеняемых предметов.

Понятие экономичный обогреватель означает, что он способствует экономии средств при эксплуатации. Если приобретение комплектующих изделия обойдется дороже покупки готового заводского образца, экономии при этом нет. Но затраты могут окупиться в дальнейшем, если при пользовании прибором используется более дешевый энергоноситель. В любом случае делать нужно выгодный нагреватель.

Простота и удобство – немаловажные требования к самодельному прибору. Если любовь к изготовлению сложных конструкций отдельными мастерами может быть оправдана, то сложная процедура включения, отключения или поддержания прибора в рабочем состоянии значительно усложнит жизнь, поэтому делать такой обогреватель для дома нерационально.

Продуктивность прибора выражается коэффициентом полезного действия. Чем выше КПД, тем экономичнее прибор и целесообразнее его сделать самому.

Нужно быть аккуратней, и не оставлять рукотворное творение без присмотра ( это может быть пожароопасно)

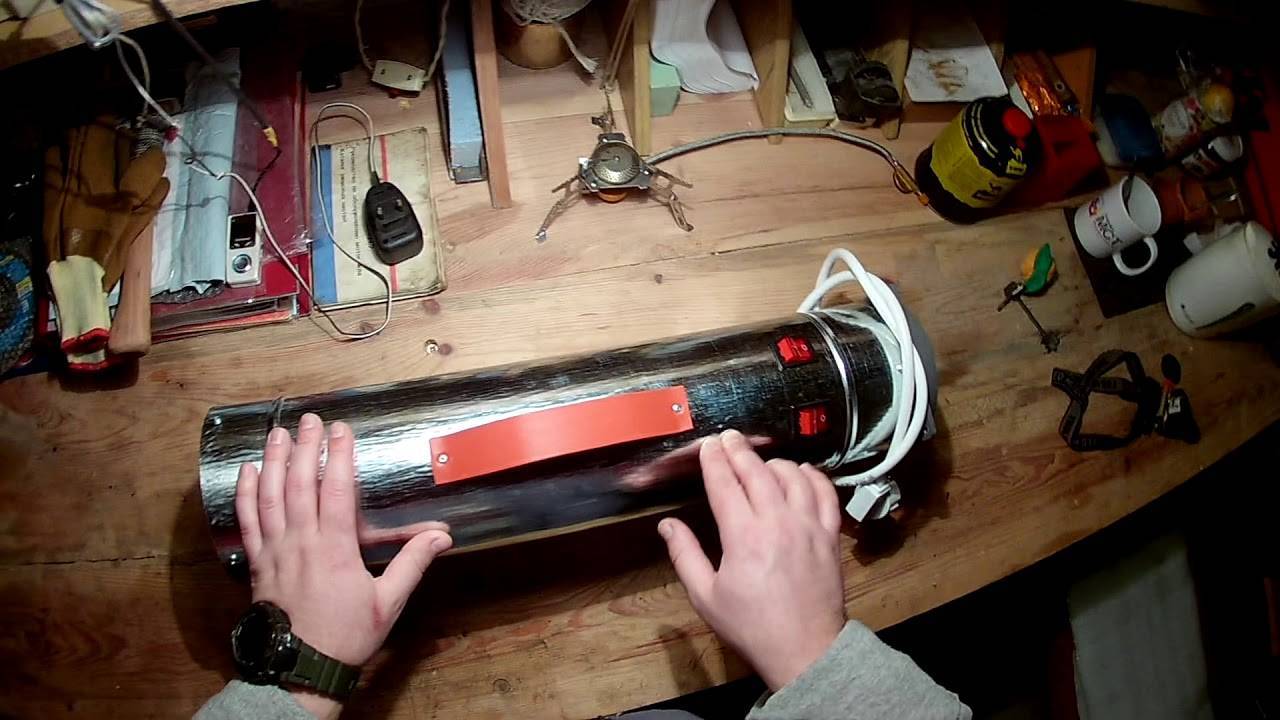

6 Простейший тепловентилятор

Существует еще один вариант самодельного агрегата. Процесс его сборки займет не более 2−3 часов. Основным преимуществом считается простота изготовления, а также доступность деталей. Минусом является тот факт, что в процессе работы устройства сжигается кислород. Для изготовления системы понадобится:

• жестяная банка диаметром не менее 10 см;
• диодный мост;
• вентилятор;
• паяльник;
• трансформатор на 12 В;
• проволока из нихрома сечением 1 мм2;
• дрель с набором тонких сверл;
• текстолит не фольгированный.

Необходимо вырезать из текстолита 2 детали, размер которых соответствует основе. Кроме того, для подключения агрегата к сети и переключения режимов работы понадобится шнур и переключатель. Из текстолита вырезают конструкцию, которая внешне напоминает рамку. Затем при помощи дрели проделывают на противоположных сторонах по 2 отверстия, смещая их относительно друг друга. В них размещают концы нихромовой проволоки, к свободным кончикам под рамой припаивают электрические провода.

Затем трансформатор, кулер и диодный мост замыкают в единую цепь

Важно не забыть подсоединить переключатель. Диодный мост и трансформатор нужны для питания кулера. Затем к конструкции подсоединяют спирали

Главное, чтобы в процессе сборки они не контактировали с остальными деталями. Единственным исключением является текстолитовая рамка

Затем к конструкции подсоединяют спирали. Главное, чтобы в процессе сборки они не контактировали с остальными деталями. Единственным исключением является текстолитовая рамка.

Сделать нагревательный элемент своими руками не так сложно, как может показаться на первый взгляд. Безусловно, можно купить электрорадиатор или другие конструкции заводского производства, но самодельные агрегаты помогут значительно сэкономить семейный бюджет.

Идея №3 – Экономичный инфракрасный обогреватель

Вот мы и переходим к более мощным электрообогревателям, которые можно запросто сделать самостоятельно в домашних условиях. Для изготовления инфракрасного обогревателя нам понадобятся следующие материалы:

• 2 листа пластика, площадь каждого 1 м2;
• графитовый порошок, измельченный до фракции муки;
• эпоксидный клей;
• две медных клеммы;
• шнур с вилкой для подключения к сети 220 Вольт.

Итак, сделать комнатный инфракрасный обогреватель своими руками можно по следующей инструкции:

1. Смешайте графит с эпоксидным клеем в соотношении 1 к 1 (подробнее в статье: ).
2. Нанесите готовую токопроводящую смесь на одну из сторон пластика, зигзагом, как показано на схеме:
3. Наклейте второй лист сверху и подождите, пока клей высохнет.
4. Прикрепите с двух сторон электрообогревателя клеммы.
5. Подключите к клеммам шнур и переходите к проверке самоделки.

Кстати, для того, чтобы конструкция была более прочной, рекомендуется поместить инфракрасный обогреватель в деревянную рамку, которую также можно сделать своими руками. Не забудьте перед подключением проверить сопротивление прибора и рассчитать мощность, иначе пластик может начать дымить и даже загореться! Поэтому во время испытаний внимательно следите за нагревом.

Технические характеристики самодельных обогревателей

В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.

Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.

Обогреватель из батареи сделаный своими руками может нарушать условия эксплуатации

Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:

1. Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
2. Также отсутствуют легитимные гарантии производителя.
3. Технические характеристики самодельного аппарата – неопределённые, а также при неумелой сборке получится неэстетичная конструкция.

Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.

Схема индукционного простого нагревателя мощностью 1600 Вт

Представленную схему следует рассматривать, скорее, как экспериментальный вариант. Тем не менее, этот вариант является вполне работоспособным. Главные преимущества схемы:

• относительная простота,
• доступность деталей,
• лёгкость сборки.

Схема индукционного нагревателя (картинка ниже) работает по принципу «двойного полумоста», дополненного четырьмя силовыми транзисторами с изолированным затвором из серии IGBT (STGW30NC60W). Транзисторы управляются посредством микросхемы IR2153 (самостоятельно тактируемый полумостовой драйвер).

НАГРЕВАТЕЛИ

Схематически представленный упрощённый индукционный нагреватель малой мощности, конструкция которого допускает применение в условиях частных хозяйств

Двойной полумост способен обеспечить ту же мощность, что и полный мост, но тактируемый полумостовой драйвер затвора проще в исполнении и, соответственно, в применении. Мощный двойной диод типа STTH200L06TV1 (2x 120A) работает как схема антипараллельных диодов.

Гораздо меньших по мощности диодов (30А) будет вполне достаточно. Если предполагается использовать транзисторы серии IGBT со встроенными диодами (например, STGW30NC60WD), от этого варианта вполне можно отказаться.

Рабочая частота резонанса настраивается с помощью потенциометра. Наличие резонанса определяется по наиболее высокой яркости светодиодов.

ТРАНЗИСТОР IGBT

Электронные компоненты простого индукционного нагревателя, создаваемого своими руками: 1 — Мощный двойной диод типа STTH200L06TV1; 2 – транзистор со встроенными диодами тип STGW30NC60WD

ДИОДЫ STTH

Конечно, всегда остаётся возможность построения более сложного драйвера. Вообще, оптимальным видится решение использовать автоматическую настройку. Таковая, как правило, используется в схемах профессиональных индукционных нагревателей, но текущая схема, в случае такой модернизации, явно утрачивает фактор простоты.

Регулировка частоты, катушка индуктивности, мощность

Схемой индукционного нагревателя предусматривается регулировка частоты в диапазоне, примерно, 110 — 210 кГц. Однако схема управления требует вспомогательного напряжения 14-15В, получаемого от небольшого адаптера (коммутатор допускает коммутируемое исполнение или обычное).

Выход схемы индукционного нагревателя подключается к рабочей цепи катушки через согласующий дроссель L1 и трансформатор изолирующего действия. Дроссель имеет 4 витка провода на сердечнике диаметром 23 см, изолирующий трансформатор состоит из 12 витков двухжильного кабеля, намотанного на сердечнике диаметром 14 см.

Выходная мощность индукционного нагревателя  с указанными параметрами составляет около 1600 Вт. Между тем не исключаются возможности наращивания мощности до более высоких значений.

КОНДЕНСАТОРЫ

Экспериментальная конструкция индукционного нагревателя, изготовленная своими руками в домашних условиях. Эффективность устройства достаточно высокая, несмотря на малую мощность

Рабочая катушка индукционного нагревателя изготовлена из проволоки диаметром 3,3 мм. Лучшим материалом исполнения катушки видится медная труба, для которой допускается применить простую систему водяного охлаждения. Катушка индуктивности имеет:

• 6 витков намотки,
• диаметр 24 мм,
• высоту 23 мм.

Для этого элемента схемы характерным явлением видится существенный нагрев по мере работы установки в активном режиме. Этот момент следует учитывать, выбирая материал для изготовления.

Модуль резонансного конденсатора

Резонансный конденсатор сделан в виде батареи небольших конденсаторов (модуль собран из 23 малых конденсаторов). Общая ёмкость батареи равна 2,3 мкФ. В конструкции допускается использование конденсаторов ёмкостью 100 нФ (~ 275В, полипропилен МКП, класс X2).

Этот тип конденсаторов не предназначен для таких целей, как применение в схеме индукционного нагревателя. Однако, как показала практика, отмеченный тип элементов ёмкости вполне удовлетворяет работой на резонансной частоте 160 кГц. Рекомендуется использовать ЭМИ фильтр.

ЭМИ ФИЛЬТРЫ

Фильтр электромагнитного излучения. Примерно такой рекомендуется использовать в конструкции индукционного нагревателя с целью минимизации помех

Регулируемый трансформатор допускается заменить схемой «мягкого» старта. Например, можно рекомендовать прибегнуть к использованию схемы простого ограничителя тока:

• нагреватели,
• галогенные лампы,
• другие приборы,

мощностью около 1 кВт, подключаемые последовательно с индукционным нагревателем при первом включении.

Преимущества самодельных обогревателей

Обогреватель для дачи своими руками и самодельные нагревательные приборы для дома имеют одно неоспоримое преимущество перед заводскими аналогами. Первые выполняются из подручных средств, а потому их себестоимость невысокая. С другой стороны, самодельное оборудование должно делаться в строгом соответствии с правилами безопасной эксплуатации электрических и газовых приборов. Сегодня можно самостоятельно изготовить ИК-обогреватели, которые считаются самыми эффективными и недорогими. Если необходим прибор повышенной мощности, то можно изготовить в домашних условиях масляный радиатор. Существуют схемы изготовления домашних конвекторов, портативных печек для палаток.

Интересное по теме:

• Промывка и опрессовка систем отопления
• Пластиковые трубы отопления для вашего дома
• Антифриз для системы отопления частного дома.
• Печи длительного горения: схемы и чертежи, ус.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

• простым в монтаже;
• продуктивным;
• экономичным в потреблении электроэнергии;
• безопасным;
• выгодным, то есть затраты на его производство должны быть минимальными;
• удобным;
• компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

5 идей сборки самодельного электрического обогревателя

11.11.2015 нет комментариев 41 338 просмотров

Мы продолжаем рассказывать о самодельных электроприборах и наши новые мастер классы коснулись электрообогревателей. На самом деле собрать простой нагревательный элемент в домашних условиях не составит труда даже неопытному электрику. Необходимо всего лишь иметь при себе доступные подручные средства и схему, по которой должна выполняться сборка. Далее мы предоставим к Вашему вниманию несколько интересных идей с фото и видео примерами, которые доступно покажут, как сделать обогреватель своими руками для дома, гаража и даже машины!

Как собрать обогреватель

При окончании подготовительных работ, можно сооружать данное устройство. Для начала мы обрабатываем внутреннюю сторону стеклотекстолита наждачной бумагой, после сделать отступ (по два см), и по бокам (по три см). После берем лист, к которому непосредственно будем крепить проволочные спирали и рассчитываем непосредственно количество завитков.

После укладываем проволоку по уже готовой схеме, стараемся сильно натягивать проволоку.

После укладки 5-7 витков, закрепляем все бумагой проходим клеем. Удаляем спички, подровняем элементы закрепим бумагой. Края завитков фиксируются клеем и полосками из бумаги.

После в отверстия вставляются заклепки из металла, и наматывается на конец проволочного материала. Главное рассчитать проволоку, что бы правильно все закрепить

Закрепляем шайбами, это очень важно, чтобы проволока не соскочила. Так создается самодельный обогреватель

https://www.youtube.com/watch?v=gQs5NKd7R0o

Делаем масляный обогреватель своими руками

Самодельный регистр с тэном и воздухоотводчиком.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

• старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
• ТЭН;
• трансформаторное масло;
• терморегулятор;
• двужильный шнур с вилкой на конце;
• помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Создание самодельного обогревателя для гаража и других помещений

Как для человека важно тепло, так и для автомобиля важно находиться в пределах определенной температуры для поддержания наиболее долгого строка эксплуатации. Нам важно, что бы автомобиль всегда был готов к работе, поэтому нужно поддерживать правильную температуру в гараже, что бы детали машины «не замерзали» и не теряли своих свойств

Автомобиль это как член семьи и важно ему тоже уделять особое внимание, поскольку он не раз выручает в жизненных ситуациях. Тема обогрева гаража очень актуальна среди автолюбителей. В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель

В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель

Тема обогрева гаража очень актуальна среди автолюбителей. В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель.

При том, если покупное оборудование еще как то может соответствовать пожарной безопасности, то самодельные модели не гарантируют этой самой безопасности и зачастую все это заканчивается очень плачевно.

https://youtube.com/watch?v=m3aum_AX1OU

Особенности эксплуатации самоделки

При благополучной сборке индукционного устройства нужно научиться правильно его использовать. Каждая система представляет опасность, т.к. не умеет автоматически регулировать интенсивность нагрева теплоносителя. Проблема решается посредством некоторых доработок, которые сводятся к монтажу и подсоединению дополнительных механизмов.

Индукционная катушка

Рабочая катушка состоит из проволоки диаметром 3.3 мм. Рекомендуется изготавливать ее из медной трубы, в которую можно интегрировать примитивный контур охлаждения. В процессе работы катушка подвергается интенсивного нагреву. Поэтому нужно собирать ее из устойчивых к температурному воздействию материалов.

Индукционная катушка должна быть из материалов, устойчивых к температурному воздействию.

Модуль резонансного конденсатора

Для сборки резонансного конденсатора, который напоминает небольшую батарею, нужно использовать 23 небольших конденсатора. Емкость детали составит 2,3 мкФ. Допускается применение конденсаторов емкостью 100 нФ.

Такие типы не предназначаются для схемы индукционного нагревателя, но они хорошо справляются со своей задачей.

Установка индукционного нагревателя

Чтобы исключить перегрев индукционного нагревателя и деформацию трубы из пластика, нужно предусмотреть термостат и подключить его к системе аварийного отключения.

Старый советский рефлектор – в дело!

Самодельный инфракрасный обогреватель можно изготовить из старого рефлектора советского производства. Кроме него вам понадобятся:

• Нить из нихрома;
• Стержень из стали;
• Огнеупорный диэлектрик (подходит керамическая тарелка).

Чтобы сделать из этих вещей ИК камин, следуйте инструкции:

1. Удалите грязь с рефлектора;
2. Проверьте штепсель, шнур и клеммы для включения спирали (они должны быть целыми);
3. Измерьте длину спирали, которая навита на рефлекторный конус;
4. Отрежьте стержень из стали такой же длины, как спираль;
5. Навейте на стержень нить из нихрома так, чтобы на каждый сантиметр приходилось 5 витков;
6. Аккуратно выньте стержень из нихромовой намотки;
7. Положите спираль на тарелку (другой диэлектрик) так, чтобы витки не касались друг друга;
8. Подключите концы нихромовой спирали к электросети;
9. Теперь нагретая спираль легко уложится в канавки конуса от рефлектора;
10. Соедините концы спирали с контактами.

Нихромовая нить накаливается лучше, чем та спираль, что была в приборе до наших манипуляций. В результате мы получаем мощный излучатель, энергия которого отражается от стенок рефлектора и попадает на противоположные тела, которые начинают поглощать тепло.
