Обогрев водостоков: монтаж системы обогрева кровли и водостоков своими руками

Правила эксплуатации антиобледенительной системы

Увеличить срок службы отопительного комплекса помогает соблюдение таких правил:

Монтаж системы осуществляют в теплое время года. После наступления холодов разморозить кровлю и подготовить ее к работе будет сложно.
Водосточные трубы и желоба регулярно очищают от загрязнений

Основные элементы антиобледенительного комплекса осматривают ежемесячно.
Кабели очищают с осторожностью. В период возникают сложности, связанные с возможностью повреждения изоляции

Гарантия при механическом повреждении провода теряется.

Система настраивается с учетом температурных факторов местности. При определении времени включения и деактивации системы учитывают рекомендации производителя.

Советы специалистов

Несколько полезных советов:

Кабель может прокладываться и внутри и снаружи трубы. Обычно трубы диаметром больше 40мм обвязываются саморегулирующим кабелем снаружи

Если диаметр трубы меньше — подойдет использование внутреннего резистивного;
Не лишним будет попросить у производителя гигиенический сертификат (особенно важно при нагреве труб с питьевой водой);
Новый кабель с пищевой оплеткой может в начале использования издавать резкий запах — это не страшно;
Перед покупкой – уточните уровень потребления энергии
Если планируется открытая прокладка — желательно наличие уф/защиты. При внутренней укладке – необходима водонепроницаемая оболочка.

Причины обледенения крыши

Первой причиной образования наледи является плохо изолированное покрытие кровли, то есть, кровельный пирог, допускающий высокие теплопотери по причине недостаточно хорошо выполненного утепления. На такой крыше снег тает даже при отрицательной температуре воздуха. В результате образовавшаяся вода, стекая в холодные водосточные желоба, замерзает и образует наледи и сосульки. Установка системы обогрева кровли поможет решить данную проблему.

Рекомендуется хорошо утеплить крышу, чтобы повысить экономическую эффективность работы системы – в этом случае ее не придется задействовать при устойчивых отрицательных температурах.

Вторая причина обледенения кровли – перепады температур, сезонные и суточные. Даже на правильно спроектированной и смонтированной крыше воздействие солнечного тепла превращает скопившийся снег в талую воду при температуре воздуха ниже нуля. В холодных водостоках вода замерзает — в период оттепелей происходит быстрый рост наледей на краю кровли.

Система обогрева кровли специально разработана для монтажа в местах, наиболее подверженных скоплению снега и образованию наледей. Греющий кабель прокладывается по карнизу, ендовам, водосточным желобам и трубам.

Обогрев кровли позволяет защитить крышу от протечек, а водосточную систему от деформации и поломок.

Частые ошибки и проблемы при установке

Установить систему обогрева несложно, но при сборке встречаются распространенные ошибки:

• Кабель нельзя крепить при помощи саморезов, стальных полос, проволоки, виниловой ленты, скотча. Всегда необходим герметик и монтажная лента;
• Неправильно подобранная мощность – чревата либо большими расходами, либо неэффективностью системы;
• Провода нельзя скручивать, произойдет замыкание;
• Любое соединение должно бы тщательно заизолировано от влаги;

Часто встречающиеся проблемы:

• Неисправность автоматического выключателя;
• Неисправность устройства защитного отключения;
• Некачественная заделка кабеля в оплетке;
• Низкое напряжение, отсюда — снижение мощности нагрева;
• Механические повреждения;
• Перегрев (резистивный вариант);

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Выбор кабеля

Схема монтажа ТЭН на кровле и водостоках.

Сегодня в магазинах предлагают 3 вида кабеля, которые применяются для обогрева. Их делят на резистивные, кабели с саморегулировкой и кабели смешанного вида. Подбор кабеля в первую очередь зависит от финансовых возможностей, а также от того будет ли система обогревать только водостоки, или будет осуществлен обогрев всей кровли. Рассмотрим подробнее все типы кабелей.

Наиболее дешевыми считаются резистивные кабели. Принцип функционирования такого кабеля очень прост: жилы кабеля выполняются из материалов, обладающих высоким внутренним сопротивлением. Это вызывает интенсивный нагрев провода после его включения в сеть. Потребляемая мощность такого кабеля никак не регулируется и не зависит от внешнего воздействия, кроме того включение в сеть такого кабеля не вызовет перепада напряжения в сети (поскольку пусковой и рабочий токи равны). У этого есть и положительные стороны, и отрицательные. К негативным стоит отнести невозможность обогрева конкретных желобов водостока (например, со стороны, закрытой от ветра) более интенсивно, чем остальные. Но этот недостаток можно устранить, увеличивая количество кабеля в этих желобах.

Кабель с саморегулировкой (саморегулирующийся) имеет цену в 2-3 раза выше резистивных. Кроме того, такой материал более дорог в эксплуатации (старение материала происходит очень быстро, что делает необходимым часто менять кабель). В таком проводе применена матрица, которая сама контролирует температурные показатели и показатели влажности. При этом автоматически происходит изменение сопротивления на определенных участках. Поскольку сопротивление изменяется химически, это и вызывает быстрое старение кабеля.

Смешанный кабель появился относительно недавно и считается новинкой. Несмотря на активную рекламу, за последние 2-3 года такой кабель популярность завоевать не смог. Кроме того, этот вид материала является наиболее дорогим. Из-за низкого спроса практически отсутствуют отзывы о смешанном кабеле.

Сравнить можно и монтаж кабелей. Так саморегулирующийся кабель гораздо проще и дешевле проложить, но дешевый монтаж не перекрывает высокую начальную стоимость материала. Экономически более обосновано осуществить прокладку резистивного кабеля своими руками. Поскольку на данный момент резистивные кабели являются самыми популярными, есть выбор между различными его производителями. Существенно снижен риск нарваться на подделки, так как технология давно отлажена и осуществляется массовое производство такого материала.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Заказать себе готовые комплекты кабеля и аксессуары (крепление, автоматика), а также ознакомиться с текущими ценами на них можно вот здесь – ТЫЦ.

Обогрев крыши и водостоков: как это работает

Кровля и водостоки находятся в безопасности и могут нормально выполнять свои функции ровно до того момента, пока температура воздуха не достигнет отрицательных значений. После этого начинается процесс кристаллизации воды, который сопровождается негативными явлениями:

• на поверхности желобов и труб образуется наледь, которая снижает их пропускную способность и препятствует отводу осадочных и талых вод с крыши;
• переход жидкости в твёрдое состояние сопровождается увеличением объёма, что чревато повреждением кровли и водоотводящей магистрали;
• ухудшение эффективности водостоков и, как следствие, накопление воды на крыше, является причиной протечек во время активного таяния снега;
• образование пробок в трубах приводит к тому, что вода начинает стекать по стенам и фундаменту, ухудшая внешний вид строения и способствуя его разрушению.

Чтобы система отвода осадков успешно работала даже в самый сильный мороз, в наиболее ответственных местах монтируют электрические нагреватели. Они предупреждают скопление снега и появление ледяной корки, способствуя снижению механической нагрузки на крышу и не допуская заторов на пути талой воды.

Основной функцией системы антиобледенения является предотвращение накопления снега и льда на потенциально опасных участках крыши

Чаще всего греющими кабелями оборудуют следующие элементы водостоков:

• снегозадержатели;
• сборные лотки и воронки;
• желоба;
• вертикальные трубы.

Кроме того, электрическим обогревом оснащают зоны сбора стоков у ливнёвок, а также лотки и другие элементы дренажной системы.

Устройство системы антиобледенения

Принцип обогрева крыш и водостоков во многом сходен с функционированием тёплых полов. Главным элементом электрической системы антиобледенения является нагревательный контур, который включает одну или несколько секций греющего кабеля, а также крепёжные и изолирующие элементы для его монтажа. Работоспособность электронагревателей обеспечивают силовые и сигнальные кабели, а также разнообразные переключающие и коммутирующие устройства. Для управления нагревом используется терморегулятор, датчики температуры и влажности, реле времени и аппаратура защиты (безопасности). Включение системы антиобледенения может выполняться в простом или интеллектуальном режиме, который предусматривает синхронизацию с метеостанцией.

Работа системы обогрева крыш и водостоков в автоматическом режиме возможна благодаря блоку управления (термостат или метеостанция) и датчикам, которые отслеживают состояние окружающей среды

Принцип действия

Работа обогревающего контура отличается простотой и надёжностью. Включение нагревателей происходит по сигналам с датчиков температуры и влажности, которые устанавливают в затенённых местах и верхних точках водостоков. При падении температуры воздуха ниже установленного значения, термодатчик даст команду на включение нагревателей. Однако подача напряжения к кабелю произойдёт только в случае определённого состояния датчика влажности. Обогрев включится лишь при низких значениях влажности, свидетельствующих о замерзании жидкости. Подача питания прекратится тогда, когда сигнальный сенсор окажется в воде. Подобный алгоритм предотвращает работу системы вхолостую и способствует её экономичности.

Работоспособность систем «антилёд» обеспечивает греющий кабель .который укладывают по краю крыши, в водостоках и других местах возможного скопления снега и льда

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1
В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Галерея изображений

Фото из

Шаг 1: Монтаж греющего кабеля согласно проекту

Шаг 2: Прокладка вертикально ориентированных греющих линий

Шаг 3: Установка датчиков системы облединения

Шаг 4: Установка распределительных коробок и автоматики в щиток

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

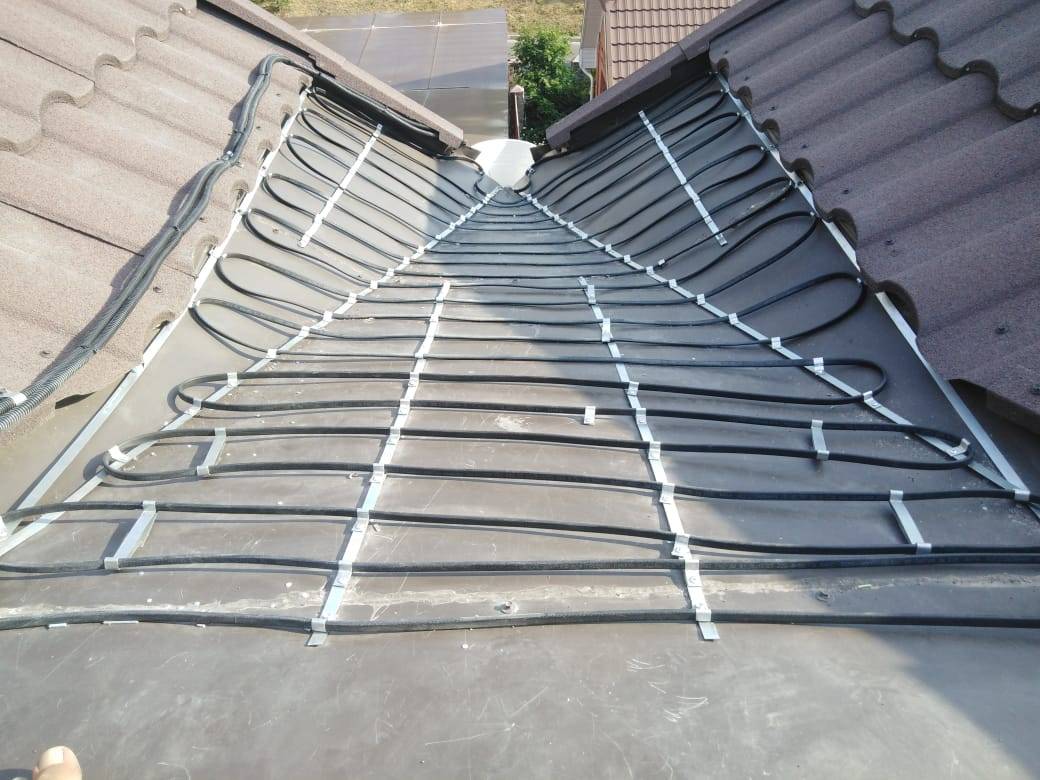

Монтаж нагревательной системы кровли

В водосточной системе дома нагревательный кабель укладывается линейно. При этом крепление может производиться разными крепежными изделиями. Это могут быть обычные хомуты, прикрепленные к желобам и трубам при помощи специальных саморезов, или монтажной лентой, которая сама закрепляется специальными заклепками. В трубе кабель опускается на тросе, который закрепляется на входе в водосток, к примеру, на крестовине, как показано на фото ниже.

Крепление нагревательного элемента в водостоке

Как видно из того же фото, под провод можно уложить и сетку, к которой он сам и закрепляется. То есть, разнообразие креплений достаточное, чтобы выбрать необходимый вариант.

Как уже было сказано выше, на неутепленной кровле карниз также оборудуется греющим кабелем. Но необходимо отметить, что и кровельные ендовы также надо обогревать. Поэтому на этих частях кровельной конструкции обогревательные элементы укладываются змейкой.

Обогревательный элемент на карнизе кровли

Все, о чем говорилось выше, касалось скатных крыш. Но есть крыши плоские, в которых также устанавливается водосточная система, требующая обогрева. Ведь вода поступает в водосток и так может замерзнуть. Эта проблема решается тем же способом – установкой теплового кабеля для водостоков. Правда, есть в этой системе определенные отличия от предыдущей.

• Во-первых, обогревается кабелем участок около воронки.
• Во-вторых, обогреваются и сами вертикальные водостоки.

Если посмотреть на фото ниже, то становится понятным, как производится обогрев околовороночной плоскости. В некоторых случаях водостоки не оборудуются обогревом, потому что они располагаются внутри строения, и практически не подвержены влиянию низких температур. Но если появляется необходимость их нагрева, то внутрь опускается нагревательный проводник, как это делается с вертикальными трубами на скатных крышах. В данном случае крепление придется провести сверху у воронки и снизу в подвале.

Обогрев плоской кровли

Все это сделать не очень сложно. Но обогревательную конструкцию надо правильно подключить к питающей сети электроэнергии. И вот здесь могут возникнуть сложности, если не знать элементарных правил по электричеству.

Схема подключения системы обогрева

В первую очередь необходимо выбрать место, куда будут установлены приборы автоматики и управления системой обогрева водостоков. Обычно для этого используется распределительный щиток. В нем удобно проводить установку, плюс, короткое расстояние от точки подключения. Хотя это необязательное требование.

Все элементы автоматики имеют клеммы, которые подписаны или пронумерованы, поэтому провести соединение будет несложно. На фото ниже показана схема подключения.

Схема подключения системы обогрева водостока

Как видно из схемы, в питающую сеть обязательно устанавливается устройство защитного отключения, которое будет отключать питание на нагревательный кабель, если изоляция жил в нем будет нарушена. Очень важная составляющая, которая сохранит в целостности всю обогревательную систему и не даст образоваться в проводе короткого замыкания.

Немаловажным этапом грамотного подключения системы обогрева кровли и водостоков является правильная разделка самого нагревательного кабеля

Здесь очень важно – не повредить изоляцию всех его элементов. На фото ниже показано, как надо проводить разделку проводов. Этапы разделки нагревательного кабеля

Этапы разделки нагревательного кабеля

Сам процесс подключения состоит из нескольких этапов:

• Замеряется сопротивление каждого участка по отдельности: карниз, ендова, желоба и вертикальные водостоки. Если оно совпадает с паспортным значением, то все нормально, можно идти дальше.
• Устанавливается терморегулятор, после подключение его необходимо обязательно настроить.
• Производится прокладка проводов: силового и сигнального для автоматики. Они также прозваниваются.
• Если принято решение использовать отдельный щит только для блока автоматики и управления обогрева для водостоков и кровель, то его устанавливают отдельно от распределительного щитка.
• Перед включением тестируется и настраивается устройство защитного отключения.

Вот так организуется обогрев кровель и водостоков, необходимая часть крыши, которая обеспечивает удаление снежного покрова и наледи с поверхности кровельного материала и из водосточной системы. Именно таким образом можно избежать появления сосулек, которые часто становятся причинами травм людей и порчи их имущества.

Система обогрева водостоков: особенности монтажа

Как ни крути, а не зная тонкостей и не владея нюансами сборки подобных систем подогрева, собирать их самостоятельно будет как минимум неразумно. Прежде чем приступать к работам, необходимо разобраться в каждой мелочи, которые порой оказывают огромное влияние на работоспособность системы. Рассмотрим этапы монтажа обогрева водостоков на наличие таких важных деталей.

1. Для начала нужно оборудовать место для автоматики – как правило, ее располагают внутри дома, в распределительном электрическом щитке. Сразу устанавливается защитная группа и контроллер. Здесь нюансов практически нет никаких, и кто знаком с разводкой электричества в доме, справится с этой работой, как говорится, в два счета. Контроллер подключается очень просто – он имеет специальные клеммы для подачи электропитания, для подключения нагревательных кабелей и датчиков различного формата. Все клеммы помечены значками, так что перепутать что-либо здесь попросту невозможно.
2. Дальше раскладываем и подключаем нагревательные кабели. Чтобы понять, как правильно разложить нагревательные элементы системы, условно весь ливнесток нужно разделить на четыре фрагмента – это воронки, желоба, сточные трубы и водоприемники. Все эти фрагменты в обязательном порядке должны быть нагреты. Начнем по порядку. Для начала опускаем петлю провода в водосточную трубу и крепим ее в водоприемнике – делаем это с помощью специальных зажимов из тонкой оцинкованной стали. Зажимы просто прикручиваются. Теперь поднимаемся выше и фиксируем кабели внизу водосточной трубы (насколько достанете) – провода нужно развести друг от друга на расстоянии до 50мм. Закрепить их необходимо с той стороны трубы, по которой обычно стекает вода (со стороны дома). Вылезаем на верх и проделываем ту же операцию у основания воронки. В идеале, если труба составная, ее нужно разобрать и сделать дополнительное промежуточное крепление. Теперь воронка – здесь кабели закручиваются кольцом по всему ее диаметру и, опять-таки, фиксируются зажимами. Дальше тянем их по желобу, по его боковой поверхности. Здесь их можно разделить и пустить один по одной стороне желоба, а другой по противоположной стороне. Все! Выводим кабели в герметичную коммутационную коробку и подключаем к специальным клеммам. Здесь следует отметить еще один момент – если кабельный обогрев водостоков осуществляется посредством саморегулирующегося провода, то его можно прокладывать не петлей, а одной жилой, которых может быть несколько – в таком случае концы кабеля нужно изолировать специальными заглушками.

3. Теперь остается дело за малым – соединить распределительные коробки с контроллером обычными силовыми кабелями. Сначала они объединяются в небольшие группы (это если дом большой, и водостоков много), а потом уже эти группы (каждая в отдельности) подключается к контроллеру.

Вот и все. Рабочая часть готова и теперь остается только подсоединить датчики и проверить систему в работе. Датчики монтируются просто – по сути, это провод (при необходимости его можно всегда нарастить) с небольшим устройством на конце. Каждый тип датчиков устанавливается в определенном месте. Датчик воды укладывается в желоб в его самой нижней точке – там же монтируется и датчик температуры, если они не объединены в одном устройстве, что бывает достаточно часто. А датчик снега, как правило, монтируется на крыше дома. В принципе, это и все нюансы, с которыми придется столкнуться, выполняя монтаж обогрева водостоков – довольно несложный процесс, особенно если с ним капитально разобраться и прочитать инструкцию производителя.

И в заключение темы о том, как выполнить обогрев водостока, добавлю только одно – все ваши трудозатраты и финансовые вложения ничего не будут стоить, если попутно вы не сделаете систему обогрева кровли. Попросту говоря, в описанном выше устройстве не будет необходимости – ее смысл заключается в том, чтобы сопроводить растаявший на крыше снег и лед в дренажную систему, тем самым уберечь кровлю и ее элементы от разрушений, а также обезопасить себя от травм, связанных с падением с крыши сосулек и снега.

опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.
