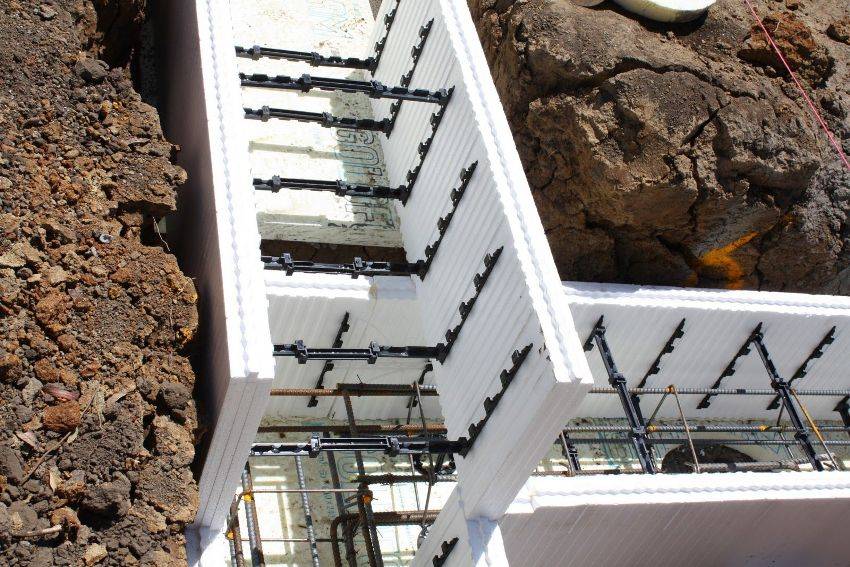

Несъемная (неснимаемая) опалубка из пенополистирола для фундамента

Несъемная опалубка для фундамента – использовать или нет?

90% надежности постройки зависит от фундамента. Несъемная опалубка будет намного практичней и удобней, чем ленточная скользящая (съемная). Но нужно учитывать, что есть ряд плюсов и минусов, оценивая которые можно понять, подходит она для конкретного строения или нет.

1. Простая сборка и высокая скорость установки – несъемная опалубка из пенополистирола или пенопласта уже имеет пазовые соединения, за счет собирается как конструктор, армируется и затягивается на стыках. Можно самому, не имея ни малейшего опыта, собрать ее и просто залить раствором.
2. Не требуются подпорки – собранная конструкция будет очень прочной и герметичной строгой геометрической формы. Мало того, что не будет протечек, заранее можно продумать монтаж водопроводных и канализационных труб.
3. Тепло- и гидроизоляция – важнейший параметр качества фундамента. Если скользящую после удаления нужно обрабатывать битумом и утеплять, но огромный плюс несъемной в том, что все опции уже в наборе.
4. В результате получится действительно монолитный фундамент, который хоть и будет дороже, но по скорости возведения быстрее в 3 раза.

Если и минусы использования такой технологии:

1. Возводить несъемную опалубку из пенопласта или пенополистирола в регионах, где среднегодовая температура отрицательная, нельзя. Если грунт постоянно промерзает, материал разрушится и основа начнет проседать.
2. Чем тоньше материал, тем быстрее он промерзает даже в средней полосе России. Выбирать следует толстые блоки – чем толще, тем лучше. Да, это будет дороже, но тогда срок эксплуатации будет от 50 лет и больше.

Как видно, это не столько минусы, сколько особенности выбора материала изготовления. При правильном подходе у несъемной опалубки для фундамента, стен и перекрытий равных нет.

Декоративная отделка

Принципиальным является вопрос внешней отделки – надолго оставлять его в чистом виде не следует. Сегодня ряд компаний выпускает уже полностью готовые блоки несъемной опалубки с утеплением и декоративной отделкой. Так, например, в продаже представлен большой ассортимент Техноблок с разной декоративной облицовкой, с утеплителем разной толщины и без утеплителя. Это еще больше ускоряет стройку.

Несъемная опалубка с декоративной отделкой

Для того, чтобы сразу убрать сомнения, отметим, что дешевле лить фундамент в утепленный короб из пенопласта или пенополистирола, а потом самому сделать финишную отделку, чем использовать декоративную опалубку с утеплителем. Но это дольше и требует уже навыков по монтажу облицовки.

Из готовых вариантов – продукция компании Легострой. Продажа декоративной несъемной опалубки без утеплителя, с одно- и двусторонним утеплением, с двусторонним декоративным слоем. Изготавливают из цветного керамзитобетона. Цена 2800-3300 руб./м2.

Легострой

Возможные проблемы

Глобальных проблем две – промерзание грунта и открытые участки арматуры.

Как решать вопрос с промерзанием, было сказано ранее – выбирать толстые плиты, например, пенопласт ПСБ-С 50. Лучше делать из арболита, фибролита и аналогичных стройматериалов – они не промерзают, не растрескиваются и не истончаются.

Несъемная опалубка из арболита

Открытые участки арматуры появляются при недостаточной вибрации при заливке бетона в короб, в результате чего образуются свищи и раковины. Проблемы можно решить двумя способами:

• заливка бетона с использованием вибраторов, в холодное время года надо делать прогрев;
• использовать вместо металлической стеклопластиковую арматуру, которая в 2 раза прочнее на разрыв, не ржавеет и не вступает в реакцию с кислотами, при этом она легче, а прутья нарезаются по нужной длине.

Крепеж и правила фиксации

Крепление нужно выбирать так, чтобы не увеличилась трудоемкость всего процесса. Такой пример как на фото устанавливается просто и быстро – это уже готовое крепление, которое продают в комплекте с конструкцией. Принципиальное отличие от проволоки в том, что уже подобраны размеры, ее не надо скручивать. В среднем цена такой стяжки 15 руб., армирование осуществляется по проекту с учетом высоты и расчетной нагрузки.

Специальный крепеж для несъемной опалубки

Спецкрепеж стяжка

Один элемент стяжки выдерживает давление в 250 кг, соответственно, количество крепежей на погонный метр определяется по давлению бетона на стенки. Длина рассчитывается по толщине сердечника – 10-25 см с шагом 5 см, при необходимости стяжка увеличивается (для высоконагруженных стен) до 60 см с той же длиной шага. Такой расчет сделан с тем, чтобы можно было пользоваться бетононасосом и глубинным вибратором при заливке бетона.

Подходят такие крепежи для несъемной опалубки из:

• пенополистирола;
• пенопласта;
• профлистов;
• арболита;
• плит гринборд и т.д.

Как собирается опалубка?

1. Опалубочная система состоит из прямых и угловых блоков. Стенки крепятся полипропиленовыми вставками. Благодаря такой конструкции получаются глухие монолитные стены;
2. Блоки опалубки соединяются замками, что является несомненным плюсом для плотности укладки. При этом бетон не будет вытекать;
3. Внутренняя отделка стен может быть выполнена из цементно-песчаной штукатурки, по двум сеткам из стали, либо из огнестойкого гипсокартона;
4. Чтобы защитить наружные стены опалубки, используют кирпичную облицовку, металлический и пластиковый сайдинг, песочно-цементную штукатурку, облицовочную плитку или многослойную декоративную штукатурку;
5. При возведении стен методом опалубки, электропроводку прячут в пластик, который помещается в штробы, находящиеся внутри полистирола. Поверх штроб наносят мокрую штукатурку, а затем внутреннюю отделку.

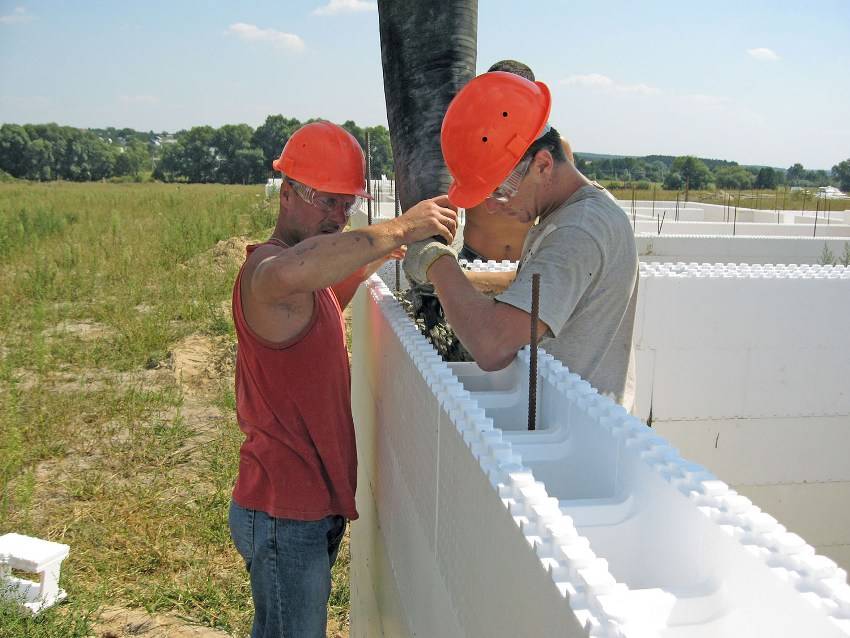

Технология монтажа несъёмной опалубки

Заливка монолитных стен в пустотелую несъёмную опалубку делают по следующей технологии:

Готовый фундамент покрывают гидрофобным материалом. На выходящую из фундамента арматуру нанизывают блоки опалубки.
Устанавливают второй ряд опалубки. В случае смещения блоки опалубки подравнивают киянкой. Укладывают следующий слой арматуры. Замыкают пазы опалубки или закрепляют ее стяжками.
Укладывают третий ряд опалубки, выравнивают вертикальные швы. Кладут третий слой арматуры

Заливают в конструкцию цементно-песчаную смесь (бетон), при этом важно следить за равномерностью его распределения внутри опалубки. Не допускайте появления воздушного пространства.
До застывания раствора выпускают лишний воздух из смеси

Если у строителей нет глубинного вибратора, можно использовать прут арматуры. Им протыкают раствор в нескольких местах вертикально сверху вниз. Такой способ применяется не для каждого типа опалубки.
После того как раствор наберёт не менее 70% прочности, все этапы повторяют до получения стен необходимой высоты.

Как сделать несъёмную опалубку для стен и фундамента дома своими руками

Нулевой этап укладки любого вида опалубки для вертикальных конструкций и оснований – подбор материалов, соответствующих проекту.

Проще всего – смонтировать самим опалубку для ленточного фундамента из пенополистирола.

1. Первый этап любого строительства – разработка проекта, в котором указаны все материалы, размеры и технологии строительства. Просчитываются расстояния между стенами, их толщина. Отдельно изготавливают проект внутренних коммуникаций, которые закладываются в стены.
2. Подготавливают основу под фундамент. Выкапывают траншею в месте, где планируют закладывать фундамент. Ширина траншеи складывается из проектной толщины стен и толщины самой опалубки. Внизу траншеи устраивают гидроизоляцию.
3. На изоляцию устанавливают первый слой пенополистирола. Необходимо тщательно вымерять вертикальные и горизонтальные линии, используя строительный уровень. Стыки герметизируются.
4. После монтажа нижнего ряда опалубки в пазы укладывают горизонтальную арматуру. Прутья кладутся внахлёст (длина пересечения не должна превышать 20 см), стыки подматываются тонкой проволокой.
5. Второй слой устанавливают со смещением на треть листа по длине. В колодцы блоков монтируют вертикальные армирующие штыри. В каналы кладут горизонтальные.
6. В месте, где будут стыки стен, арматуру укладывают внахлёст, чтобы образовался ровный квадрат.
7. Заливку бетона делают каждые три слоя.

Таким образом, несъемная опалубка – идеальное решение для возведения фундамента и каркаса здания. Конструкция получится прочная и пожаробезопасная. За счет широкого разнообразия видов всегда можно подобрать подходящий материал.

https://youtube.com/watch?v=CGmOFH7V8uQ

Опалубка для монолитного фундамента: этапы самостоятельной установки

После организации фундамента будущего сооружения можно приступить к монтажу опалубки. Данная операция условно подразделяется на три этапа: установку блоков, вязку арматуры и заливку раствора. Каждая стадия выполняется в соответствии со строительными нормами и правилами. Во время работы необходимо соблюдать технику безопасности. Рассмотрим каждый этап более подробно.

Установка блоков. Вначале монтируется первый ряд формы, которая будет использоваться для заливки бетона. Стоит отметить, что монтаж выполняется только на гидроизолированную поверхность основания. Опалубка для фундамента из пенополистирола должна плотно фиксироваться за счет стержней арматуры. Эти элементы являются связующим звеном между основанием и самой опалубкой.

Вначале монтируется первый ряд формы опалубки, которая будет использоваться для заливки бетона

Специалисты советуют проверять точность выполненной работы, так как возможно отклонение от изначальных проектных размеров

Наличие мест отводов для перегородок – тоже очень важный момент, на который необходимо обратить внимание. После организации первого ряда можно приступить к укладке второго

Технология монтажа блоков предполагает шахматную систему, в которой каждый последующий ряд смещается относительно предыдущего. В результате стык элементов первого ряда должен попадать на середину блока второй полосы.

Вязка арматуры. Монтаж металлической конструкции является одним из наиболее важных моментов организации любого типа строительного пирога. Арматура используется для укрепления оснований, стен, а также монолитных перекрытий. Опалубка для фундамента, состоящая из блоков, которые укладываются в ряды, должна быть опоясана по периметру прутьями, расположенными в горизонтальной плоскости.

Для того чтобы упростить монтаж арматуры, в каждом блоке предусмотрены специальные пазы, которые находятся в перемычках (внутренних). Горизонтальные прутья монтируются таким образом, чтобы каждый последующий элемент заходил на предыдущий (внахлест). Далее прутья соединяются между собой, а также с вертикальными элементами с помощью специальной проволоки.

Перед началом заливки опалубки нужно позаботиться о прокладке коммуникаций внутри формирующей конструкции

Заливка раствора. Перед началом заливки своими руками несъемной опалубки рекомендуется позаботиться о прокладке коммуникаций внутри формирующей конструкции. Цементный раствор, используемый для формовки опалубки, не должен содержать посторонних добавок и примесей (например, щебня). Сама операция осуществляется довольно просто. Заливка выполняется пошагово, причем высота слоя бетона не должна превышать 1 м. Этот показатель соответствует размерам 3-4 несъемных блоков конструкции.

Цена несъемной опалубки для фундамента ниже, чем стоимость стандартных аналогов, которые предполагают использование фанеры и досок

Важно запомнить, что залитый раствор требует разравнивания. Для этих целей применяется специальный инструмент – вибратор

В случае отсутствия необходимого электрооборудования можно воспользоваться обычной штыковой лопатой.

Устройство опалубки не отличается особой сложностью и его можно выполнить самостоятельно

Разновидности разборной опалубки

Для разборной опалубки часто применяют деревянные материалы: фанеру, бруски, доски, иногда ДСП листы, ОСБ щиты. Также для нее применяют металлические и полимерные листы и трубы.

Конструкция из досок

Для изготовления щитов из досок рекомендуется брать пиломатериал из сосны, а также из лиственных деревьев.

Выбирают доски соразмерно параметрам фундамента, возводимого дома. Максимальная толщина доски составляет 4 – 5 см.Опалубка из досок

Конструкция из фанеры, ДСП, ОСБ

Несмотря на ограниченность применения фундаментной формы, с использованием фанеры, ОСБ плит и ДСП листов, ввиду низких прочностных характеристик и влагостойкости, они по-прежнему остаются востребованными, особенно в частном домостроении.

ОСБ плиты к влаге более устойчивы, благодаря специальной пропитке, поэтому их можно использовать не один раз.

Фанеру, благодаря ее гибкости, часто применяют для создания конструкции криволинейной формы. Для обеспечения достаточной влагостойкости применяют ламинированную фанеру. В конструкциях прямолинейной формы используют толстую многослойную фанеру.

Металлическая опалубка

Для металлических щитов опалубки используются изделия, изготовленные заводским способом из оцинкованной или, имеющей порошковое покрытие, толстостенной стали. Покрытие защищает опалубку от коррозии и позволяет провести быструю очистку после многоразового использования. Применяется также алюминиевая опалубка. Конструктивно эти элементы отличий практически не имеют. По внешнему виду они представлены прямолинейными листовыми щитами и профильными элементами.Металлическая разборная опалубка Преимуществом стальных материалов опалубки является их высокая несущая способность и степень сопротивления деформации. Однако, большой вес и значительная теплопроводность ограничивают область их применения в качестве опалубки.

Алюминиевые конструкции легче стальных изделий, и устойчивы к воздействию агрессивной среды, за счет образования естественной окисной пленки. Но, оставляет желать лучшего показатель алюминия по жесткости.

Опалубка из полимерных плит

Опалубка из полимера бывает преимущественно в неразборном исполнении. Однако съемные варианты конструкций также иногда применяются. В качестве ограждений используются листы из пластика или пенополистирольные плиты, собираемые с помощью замковых соединений.

Для обеспечения необходимой жесткости щиты должны монтироваться на каркас, из бруса, либо из металлических профильных труб.

Полимерные конструкции устойчивы к воздействию агрессивной среды, легко монтируются, но стоят недешево. Поэтому их используют в основном в строительстве типовых промышленных сооружений.

Характеристики пенополистирольной опалубки

Наименование показателя	Значение	Комментарий
Класс опалубки	1, 2 или 3	Назначение этого основного параметра качества зависит от точности изготовления и подгонки элементов опалубки между собой. Например, отклонение линейных размеров швов по длине должно быть не более: 0,8 мм для класса 1 и 1,5 мм – для класса 2 (иные значения оговариваются с заказчиком, и это будет уже 3 класс точности).
Объемный вес	27-30 кг/м³	Это значение соответствует наиболее часто применяемой средней плотности, повышенная же достигает 45-50. Масса 1 м² стены (без учёта отделки) 340 кг. Толщина обычно составляет 30 см, где половина – монолитный бетон, а ещё15 см (10+5) – слои пенополистирола.
Теплопроводность стены	0,036 Вт/(м℃)	Например, у полистиролбетонного блока этот показатель – 0,08-0,36
Сопротивление теплопередаче	более 3,2 (м²℃)/Вт	У опалубочного блока из деревобетона при толщине 20 см достигается значение 2,17; при 30 см – 3,13. По установленным строительным нормам для обеспечения одинакового препятствования теплопотерям потребуется толщина стены (см): пенополистирол – 10, минеральная вата – 18, дерево – 45, керамзитобетон – 90, кирпич – 210, железобетон – 420.
Морозостойкость циклы	от 300 до 600 (и более) циклов	–
Влагопоглощение стены (за 1 сутки, по объему)	0,1%	–
Паропроницаемость	0,032 мг/(мчПа)	–
Огнестойкость пенополистирола	Г1, Д1	Класс горючести Г1 (слабогорючий, самозатухающий), предел огнестойкости стены толщиной 25 см – 2,5 ч. В отличие от обычного пенопласта пенополистирол практически не дымит – его коэффициент дымообразования Д1.
Звукоизоляция	49-53 Дб	Такой показатель – лучший среди всех строительных материалов. Отличное звукопоглощение позволяет спокойно проживать вблизи оживлённых автотрасс, железных дорог, аэропортов.
Максимальная этажность строения	до 30	В России обычно строят высотные здания 8, 10 и 16 этажей.
Стоимость блоков, руб./шт.		Блок стеновой разборный 170 Блок стеновой разборный с утеплителем 255 Блок перемычечный (П-образный) 340 Блок перекрытия (L-образный) 210 Блок поворотный 190 Заглушка торцевая 30

Опалубка из пенополистирола: особенности

Еще не так давно опалубка изготавливалась только из дерева, сейчас сделать данную конструкцию можно не только намного быстрее, но и проще используя такой материал как – пенополистирол.

Для этого в подготовленную траншею необходимо установить заранее заготовленные модули. Края материала нужно прочно соединить при помощи специально предназначенных крепежных перемычек.

Перед тем как приступить к работам по армированию, потребуется установка стоек, которые придают конструкции большую устойчивость

Также обращаем внимание, что для монтажа арматуры нет надобности для проведения каких-либо дополнительных работ. Поскольку, как правило в таких пенопоистироловых модулях уже есть специально предназначенные пазы, куда собственно и крепится арматура

Поэтому остается только лишь залить блоки подготовленным раствором и ждать пока он застынет.

Производители

Производство пенополистирольных блоков является довольно сложным и высокотехнологическим производством, но несмотря на это на российском рынке представлена высококачественная продукция, производимая в разных регионах страны. Среди российских производителей ведущие позиции занимают:

• • • ЗАО «ПКП» Теплый дом», производство которого расположено в Подмосковье, в люберецком районе;
    • ООО «Мой дом», г. Ростов-на-Дону;
    • ООО «ДСМ-Строй» – производственные мощности которого расположены на Урале, в г. Челябинск;
    • ООО «Тимал», г. Уфа

Прежде чем покупать блоки, следует постараться получить максимальную информацию о скидках, способах доставки на объект, ее стоимости. Некоторые производители и их дистрибьюторы могут предоставлять сезонные скидки, например, в зимние месяцы.

Читайте как сделать отмостку из тротуарной плитки.Про фундамент «Шведская плита» читайте в этой статье.Как сделать расчет фундамента под дом, узнаем здесь.

Щепоцементные плиты

Технология строительства домов на основе несъемной опалубки из щепоцементных плит в основе своей похожа на способ монтажа из полистирольных блоков. Только роль ограждающих конструкций играют древесно-цементные панели.

Более 60 лет назад в Европе были изготовлен и запатентован строительный материал Durisol — пустотелые цементно-стружечные блоки. Каждый блок состоит из двух параллельных пластин, соединенных перемычками. Для несущих стен используются блоки, в которых примерно половину внутреннего пространства занимает теплоизолятор — пенополистирол. Например, для блоков толщиной 375 мм толщина утеплителя равна 175 мм. Для внутренних стен используют блоки без утепления.

Цементно — стружечный блок Durisol

Монтаж щепоцементных блоков

Под первый слой блоков на фундамент укладывают водонепроницаемую изоляцию, защищающую щепобетонные стенки блоков от почвенной влаги. Первый ряд требует точной горизонтальной и вертикальной укладки. В случае незначительных неровностей блоки можно выровнять с помощью цементного раствора или с помощью клиньев. После укладки четырех рядов блоки заливаются бетоном до высоты примерно на 100 мм ниже верхнего края стенок. Наружные и внутренние стены из бетонных стержней воздвигаются одновременно.

Укладка производится насухо с перевязкой 250 мм. Перевязка углов выполняется с помощью сменных угловых блоков. Бетонные стержни должны проходить на всю высоту этажа, особенно в межоконных простенках. Вертикальное и горизонтальное армирование выполняется согласно проекту, армирование проемов (окон, дверей) — обязательное.

Плиты Velox

Другим вариантом несъемной опалубки являются щепоцементные плиты (технология «Велокс»). Такая опалубка представляет собой древесноцементные панели толщиной 35 мм и размером 2000 х 500 мм, которые скрепляются между собой металлическими стяжками. Из плит формируются внешние и внутренние стенки. Свойства древесины в щепоцементных плитах сохранены полностью: они отлично пилятся и обрабатываются.

Несъемная опалубка имеет два варианта. В качестве внешней панели используется плита с наклеенным слоем утеплителя из пенополистирола, внутренняя стена панели — без утеплителя (это могут быть пустотные короба или просто плиты).

При формировании стеновой конструкции плиты вручную устанавливают попарно параллельно друг другу и скрепляют проволочными стяжками и гвоздями, монтаж идет по поясам на высоту этажа. В полость между плитами устанавливается арматура, и каждый этаж конструкции в 2 этапа заполняется бетоном. Такой «пирог» представляет собой уже готовую стену: монолитный бетон выполняет функцию несущего элемента конструкции, пенополистирол является отличным утеплителем, а древесно-цементные плиты — ровная основа для любой отделки.

Схема устройства несъемной опалубки Velox 1. Соединение перекрытий, скрепленное гвоздями 2. Двустороннее соединение 3. Одностороннее соединение 4. Плита с теплоизоляцией Velox WS-EPS 5. Гвозди 6. Арматура над проемами окон и дверей 7. Плита Velox WS 8. Плита Velox WSD 9. Арматура обвязки 10. Откосы 11. Бетонная заливка 12. Стяжки для бетонирования фундамента

В качестве наполнителя используют легкие бетоны (пено-, газо-, керамзито- или полистиролбетон), а для усиления несущих свойств стен в опалубке с определенным шагом выгораживаются внутренние колонны, которые заполняются тяжелым бетоном

Особенно это важно в оконных и дверных проемах

Получаем: наружная панель опалубки со слоем пенополистирола, внутри стены — монолитный бетонный каркас, обеспечивающий необходимую прочность здания, и в результате — конструкция, не требующая дополнительного утепления. Стена толщиной в 32 см по термосопротивлению эквивалентна кирпичной стене 2,3 м.

Блоки несъемной опалубки

Технологии строительства все время совершенствуются, казалось бы, только недавно при строительстве домов бетон заливался в формы образованные досками или фанерой (после заливки каркас разбирался), как теперь появились блоки несъемной опалубки, позволяющие собирать дом подобно детскому конструктору.
Смысл этой технологии прост стены здания собираются из полых блоков, вес каждого составляет всего 5-7 килограммов, что позволяет легко обойтись без тяжелой строительной техники. Затем в образованные блоками пустоты устанавливается каркас из арматуры и заливается бетоном. В результате, получаются стены толщиной 25-30 сантиметров, многим покажется, что этого мало, чтобы защитить дом от холодов, но стоит учесть, что пенополистирол, из которого изготавливаются блоки, изначально считался утеплителем, да и к тому же, никто не запрещает положить еще один слой утеплителя с внутренней или наружной стороны стены. Все просто настолько, что даже человек без строительного образования может собрать дом своей мечты по вполне приемлемой цене.

Пока большинству людей сложно привыкнуть к тому, что теплые стены могут быть такой толщины, однако данный метод строительства уже получил широкое распространение, ведь блоки несъемной опалубки позволяют в короткие сроки возводить как коттеджи, так и многоэтажные дома. К тому же данная технология обладает неоспоримыми преимуществами: во–первых, это скорость возведения, при правильной организации процесса строительства в течение месяца можно получить готовый к отделке коттедж средних размеров. Во-вторых, данная технология снижает затраты на строительство, т.к. отсутствует необходимость в привлечении строительной техники, да и при большом желании можно и вовсе справиться своими силами. В-третьих, полная экологичность, часто пенополистирол используется и для упаковки пищевых продуктов, то есть можно быть уверенным, что проживание в здании, построенном по этому методу, на здоровье никак не повлияет.

Стоит сказать, что данный метод строительства пришел к нам из США и Европы где он, благодаря простоте, достаточно популярен. Не стоит сомневаться, что подобная технология полностью применима и для России, ведь благодаря своим теплоизолирующим свойствам блоки из пенополистирола, выдерживают достаточно сильные морозы.

Где купить и по какой цене?

Продукцию можно приобрести в строительных магазинах вашего города. Есть фирмы, которые предоставляют услуги по заливке и монтажу. Если вы хотите сэкономить денежные средства, тогда купите продукцию напрямую у фирмы, которая занимается изготовлением опалубки.

Перед покупкой нужно обязательно рассчитать количество блоков. При установке блоки могут повредиться. Поэтому сделайте запас.

Ориентировочные цены на продукцию:

• Перемычка 10 р.
• Заглушка 20 р.
• Стеновой (угловой) 780 р.
• Поворотный 800 р.
• Торцевой 780 р.
• Стеновой 800 р.
• Угловой 135° 500 р.
• Угловой 90° 500 р.
• Стандартный 495 р.
