Что такое вентиляционный анемостат — приточно вытяжные виды

Применение

• Для оборудования вентиляции, отопления воздушного, кондиционирования зданий.
• Для монтажа на стены, потолочные поверхности.
• Обеспечивают необходимую циркуляцию воздушных масс.

Воздухоразделитель является дополнительным оборудованием системы вентиляции. Он равномерно распределяет воздух, способствует циркуляции чистого воздуха, соответственно помогает формировать максимально комфортную атмосферу. Основное предназначение – совместная деятельность с вентиляционными системами жилых, офисных помещений. Их можно монтировать в больницах, торговых, развлекательных центрах, иных общественных учреждениях.

Установки работают при смягченном климате. Возможно их использование для помещений с высотой потолков до 4 м. Монтируются воздухоразделители на стене, потолке. Такое оборудование любой модели может регулировать воздушный объем.

Рейтинг лучших вентиляционных анемостатов на 2022 год

Для вытяжной системы

3-ье место: «Эра» АВП 10

Стандартный и недорогой агрегат для интеграции в системы вытяжки. Отлично зарекомендовал себя для как в использовании для бытовых и офисных помещений, так и на больших торговых площадях. Благодаря своей облегченной конструкции, модель успешно интегрируется в расширенные воздуховодные системы. Объем вытягиваемого воздуха спокойно регулируется плавным вращением рассекателя.

Наименование	Показатель
Страна-изготовитель	Россия
Материал	Пластик
Габариты (диаметр, мм)	100
Цена, рублей	200

Эра» АВП 10
Достоинства:

• Возможность настенного или потолочного монтажа;
• Крепеж с помощью шурупов;
• Плавность регулировки.

Недостатки:

Хрупкость корпуса.

2-ое место: «Эра» АВП 20

Еще один агрегат стандартного типа от российского производителя. Характеризуется большим диаметром клапана, что означает возможность размещения на площадях большего объема. Корпус изготовлен из упрочненного АБС-пластика, что говорит о долговечности эксплуатации при соблюдении соответствующих условий.

Наименование	Показатель
Страна-изготовитель	Россия
Материал	АБС-пластик
Габариты (диаметр, мм)	200
Цена, рублей	400

Эра» АВП 20
Достоинства:

• Покрывает большую рабочую площадь;
• Упрочненный корпус;
• Расширенный диаметр.

Недостатки:

Не обнаружено (для своего сегмента).

1-ое место: «Везувий» М-150

Улучшенная модель вытяжного анемостата для вытяжки. Благодаря использованию нержавеющей стали при изготовлении корпуса, агрегат отлично справляется с распределением любого типа воздуха – от холодного до нагретого. Прекрасно подойдет для установки в топочных камерах и плавильных цехах. В то же время может применяться и в бытовых саунах. Металлический корпус поддается декорированию.

Наименование	Показатель
Страна-изготовитель	Россия
Материал	Нержавеющая сталь
Габариты (диаметр, мм)	150
Цена, рублей	1500

Везувий» М-150
Достоинства:

• Металлический корпус;
• Возможность декорирования;
• Многофункциональность.

Недостатки:

• Высокая цена;
• Небольшой рабочий диаметр.

Для приточной системы

3-ье место: «Эра» 10 АПП

Используется в коммуникациях принудительного типа вентиляции.  Образец обладает оригинальной конструкцией рассекателя, который полностью перекрывает проекцию на выходном отверстии, что значительно повышает аэродинамические свойства. Объем пропускаемого воздуха удобно регулируется плавным вращением «тарелки» в центральной части.

Наименование	Показатель
Страна-изготовитель	Россия
Материал	Пластик
Габариты (высота, мм)	60
Цена, рублей	150

Эра» 10 АПП
Достоинства:

• Экономичная цена;
• Особая конструкция рассекателя;
• Плавная регулировка.

Недостатки:

• Опять же хрупкий корпус;
• Невозможность контролировать горячие воздушные массы.

2-ое место: «Airone» DVS-P-100

Один из немногих анемостатов, применяемых в приточной вентиляции и изготовленных из металла. Дополнительно его покрытие усилено порошковой эмалью, поэтому декорирование невозможно. Образец специально разработан для использования в производственных помещениях, способен обрабатывать горячие воздушные массы.

Наименование	Показатель
Страна-изготовитель	Россия
Материал	Нержавеющая сталь
Габариты (высота, мм)	100
Цена, рублей	300

Airone» DVS-P-100
Достоинства:

• Невысокая цена для металлической модели;
• Крепление к воздуховоду посредством соединительной муфты;
• Легкость в обслуживании.

Недостатки:

Используется только в производственных помещениях.

1-ое место: «Helios» DLVZ 100

Нечастый гость на российском рынке от иностранного производителя. Модель позиционируется как исключительно дизайнерская: рабочие части закрыты декоративной крышкой, в саму модель интегрирован дополнительный фильтр против грязи и пыли. Возможна установка автоматического управления «тарелкой».

Наименование	Показатель
Страна-изготовитель	Германия
Материал	АБС-пластик
Габариты (высота, мм)	100
Цена, рублей	3000

Helios» DLVZ 100
Достоинства:

• Образец используется для дизайна интерьеров;
• Наличие дополнительной комплектации  (фильтр и решетка);
• Достаточный объем для бытовых помещений.

Недостатки:

• Сложность установки;
• Высокая цена.

Что такое приточно-вытяжные анемостаты и диффузоры?

Приточно-вытяжные анемостаты и диффузоры используют  в системах вентиляции и кондиционирования для распределения воздушного потока. Пластиковые анемостаты и диффузоры изготавливают круглого сечения. Они имеют небольшой вес и легко устанавливаются в подвесном потолке соединяясь  системой гибких воздуховодов. Анемостаты бывают приточные и вытяжные. Благодаря регулировке анемостата изменяется пропускная способность воздуха.

В чём различие приточных и вытяжных анемостатов.

Основным отличием приточных и вытяжных анемостатов является разное направление движения воздуха. Приточный анемостат используется в приточных системах вентиляции и равномерно распределяет воздух под потолком. У приточного анемостата тарелка имеет отличительную форму от вытяжного ,благодаря чему не создаётся дискомфорт от движения приточного воздуха.

Вытяжной анемостат имеет гладкую и округлую поверхность тарелки, благодаря которой воздух легко огибает тарелку анемостата и поступает в вытяжной воздуховод. Наибольшим размером является 200-ый анемостат. В нём скомбинированы приточная и вытяжная тарелка анемостата. Поэтому анемостат А 200 ВРФ является универсальным.

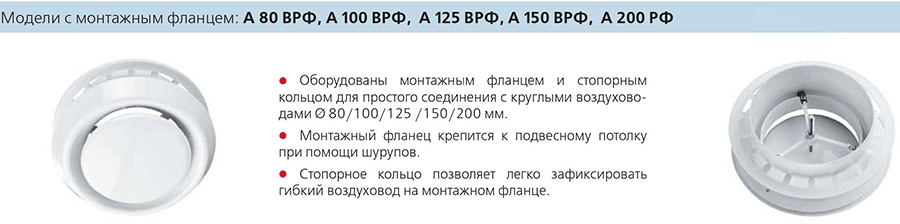

При использовании универсального анемостата А 200 ВРФ необходимо понимать, что для вытяжной системы вентиляции возможно использование двух щелевых зазоров, образуемых приточной и вытяжной тарелкой. А при использовании в приточных системах вентиляции использовать один щелевой зазор, образуемый приточной тарелкой анемостата, а вытяжной щелевой зазор необходимо закрывать.

Если на приточный воздуховод установить  вытяжные анемостаты,то воздух не распределяется горизонтально под потолком, а огибая анемостат дует вертикально вниз. Поэтому вытяжные анемостаты устанавливаются на вытяжную систему вентиляции, а приточные на приточную систему вентиляции.

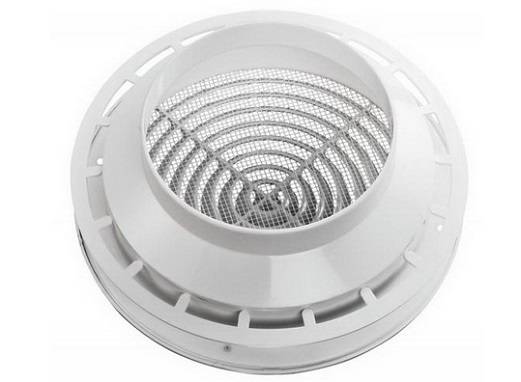

Приточно-вытяжные диффузоры

Диффузор представляет собой фланец и пластиковую решётку круглого диаметра. Ламель пластиковой решётки имеет угол наклона 45 градусов. Поэтому может использоваться в приточно-вытяжных системах вентиляции. К недостаткам применения диффузоров можно отнести невозможность регулирования пропускной способности. В то же время пропускная способность диффузора того же размера, что и анемостата намного выше, чем у анемостата.

Анемостаты и диффузоры используют в приточно-вытяжных системах вентиляции сравнительно небольшого воздухообмена. В помещениях значительного размера, сложной и большой производительности воздухобмена используют квадратные алюминиевые анемостаты и диффузоры со значительной пропускной способностью.

Анемостат диффузор отличие

 В чем состоит отличе анемостата и диффузора?

Прежде всего анемостат и диффузор имеют разную конструкцию. Диффузор представляет собой решетку круглого или квадратного сечения и может быть изготовлен из пластмассы или алюминия окрашенного в белый цвет. Диффузор имеет фиксированный угол наклона ламелей и соответственно пропускную способность.

Диффузор нельзя отрегулировать но можно дополнительно установить различного типа заслонки с ручным управлением пропускной способности. Кроме того самые простые пластиковые диффузоры имеют минимальную цену и напротив алюминиевые диффузоры самые дорогие но имеют хороший угол рассеивания и большую пропускную способность.

Анемостат может быть пластикового или металлического типа. Разделяют анемостаты на приточные и вытяжные. В зависимости от выбранного анемостата приточного или вытяжног изменяется траектория движения воздушного потока, что повышает уровень комфорта в помещении. Кроме того все анемостаты имеют подвижную часть закручивая или откручивая которую изменяется пропускная способность анемостата.

Кладка печной трубы своими руками

Каким материалом можно обшить фасад дома?

Как правильно подобрать мебель для спальной?

Что из себя представляют торговые стеллажи?

Что из себя представляет наливной пол?

Технология штукатурки газобетона

Критерии выбора: на что обратить внимание

Разные приборы предназначены для эксплуатации в тех или иных условиях

При выборе обращают внимание на технические характеристики, способы управления

Материал изготовления корпуса

Для жилых комнат подходят анемостаты, сделанные из дерева, стали или пластика. Для комнат с высокой влажностью (душевых, ванных, бассейнов, бань, саун) предназначены только пластмассовые варианты. Металлические или деревянные приборы быстро выходят из строя в таких условиях.

Анемостаты из дерева, металла и пластика.

Соответствие указанным характеристикам

Размер анемостата выбирают с учетом диаметра воздушного канала. Перед покупкой устройства выполняют соответствующие замеры. При расчете требуемой пропускной способности учитывают объем помещения, влажность и загрязненность воздуха. Чтобы узнать, соответствуют ли фактические параметры заявленным, нужно протестировать устройство в стандартных условиях.

Тип управления

Этот параметр выбирают с учетом места установки. Для настенного монтажа предназначены приборы с ручным управлением. Автоматические модели рекомендуется выбирать при размещении на потолке.

Отличия анемостата от диффузора

Довольно часто анемостаты путают с диффузорами.

Они отличаются сразу несколькими параметрами:

• главный – возможность регулировки. Зачастую диффузоры являются стационарными приспособлениями, которые постоянно пропускают четко установленное количество воздуха. Анемостаты же, в свою очередь, оптимизируют подачу воздуха в зависимости от вентилируемой площади;

• форма. Диффузоры могут иметь как круглую, так и квадратную форму, в то время как их усовершенствованные аналоги выпускаются исключительно круглыми;

• эффективность. Через анемостаты потоки воздуха подаются равномерно, что позволяет системе работать более эффективно.

Рейтинг лучших пластмассовых анемостатов

ERA 12,5АПП

Универсальное устройство, которое изготавливается из прочного материала и способно обеспечить хороший приток и вытяжку воздуха. Диаметр фланца составляет 125 мм, что является хорошим решением и подойдет для большинства общественных помещений и квартир. Установка не занимает много времени, главное соблюдать порядок выполнения работ.

Тип решетки – накладная. Общий диаметр конструкции – 197 мм, поэтому изделие не займет много места. Пластик покрыт защитным слоем, который не желтеет от попадания УФ света. Прочностные показатели не такие высокие, как у стальных конструкций, но для установки в помещении, где высокая влажность оборудование подойдет лучше всего.

вентиляционный анемостат ERA 12,5АПП

Достоинства:

• Не подвергается коррозии;
• Не желтеет;
• Низкая стоимость;
• Оптимальные габариты;
• Высокий срок службы.

Недостатки:

AIRONE вытяжной Д 100 мм

Качественное устройство, которое предназначено для установки в приточно-вытяжных системах. Также некоторые строители рекомендуют использовать анемостат для кондиционирования или организации воздушного отопления. Чтобы упростить соединение с круглым воздуховодом, производитель оснастил прибор фланцем, диаметр которого – 100 мм.

Оборудование предназначено для размещения в подвесных потолках, но при желании его можно установиться на стены. Благодаря тому, что центральная часть легко вращается, обеспечивается плавная регулировка воздушного потока, который проходит через этот прибор. Внешняя часть выполнена из прочного пластика, отличающаяся ударопрочностью и высокой устойчивостью к агрессивному воздействию и атмосферным явлениям.

Анемостат можно эксплуатировать в местах, где случаются частые перепады температуры. Корпус является трудновоспламеняемым, что соответствует пожарной безопасности.

Средняя стоимость: от 150 рублей.

вентиляционный анемостат AIRONE вытяжной Д 100 мм

Достоинства:

• Надежность;
• Простой монтаж;
• Низкая цена;
• Подходит для вытяжных систем;
• Устанавливается на стену и потолок;
• Ударопрочность.

Недостатки:

Планета А 125 ВРФ

Пластиковое устройство, которое отличается простым монтажом и высоким сроком службы. Для большего удобства изделие оснащается установочным фланцем и стопорным кольцом. Такое решение способствует быстрой и качественной установки в круглые воздуховоды. Центральная часть свободно вращается, благодаря чему регулировка становится плавной.

Изделие устанавливается на потолок при помощи саморезов. Анемостат рассчитан на длительное использование, поэтому внешняя часть изготавливается из прочных материалов, которые не подвергаются УФ-лучам и работают даже при частых перепадах температуры. Равномерное распределение воздушных масс обеспечивается благодаря аэродинамической форме клапана. Чтобы конструкция плотно прилегала, внутренняя часть оснащена уплотнительным элементом.

Средняя цена: от 280 рублей.

вентиляционный анемостат Планета А 125 ВРФ

Достоинства:

• Плотное прилегание;
• Высокий срок службы;
• Не восприимчив к атмосферным осадкам;
• Обеспечивает правильную циркуляцию воздуха;
• Удобная установка благодаря распорных лапок;
• Аэродинамическая форма.

Недостатки:

ВЕНТС А 150 ПРФ

Прибор предназначен для установки в приточных системах вентиляции и кондиционирования. Конструкция устанавливается в стены и подвесные потолки. Главное назначение – обеспечить правильную циркуляцию воздушных масс по всей площади. Продукт изготавливается из прочного пластика, который способен выдерживать высокую нагрузку и не деформироваться со временем.

Форма конструкции аэродинамическая, благодаря ей обеспечивается равномерное распределение воздушного потока по всей территории. Центральная часть, как и в других элементах, свободно перемещается, за счет чего обеспечивается плавная регулировка. Для удобной установки производитель добавил распорные лапки и уплотнительное кольцо.

Средняя цена: от 500 рублей.

вентиляционный анемостат ВЕНТС А 150 ПРФ

Достоинства:

• Надежность;
• Равномерное распределение;
• Эффективность;
• Наличие уплотнительного кольца;
• Не портится.

Недостатки:

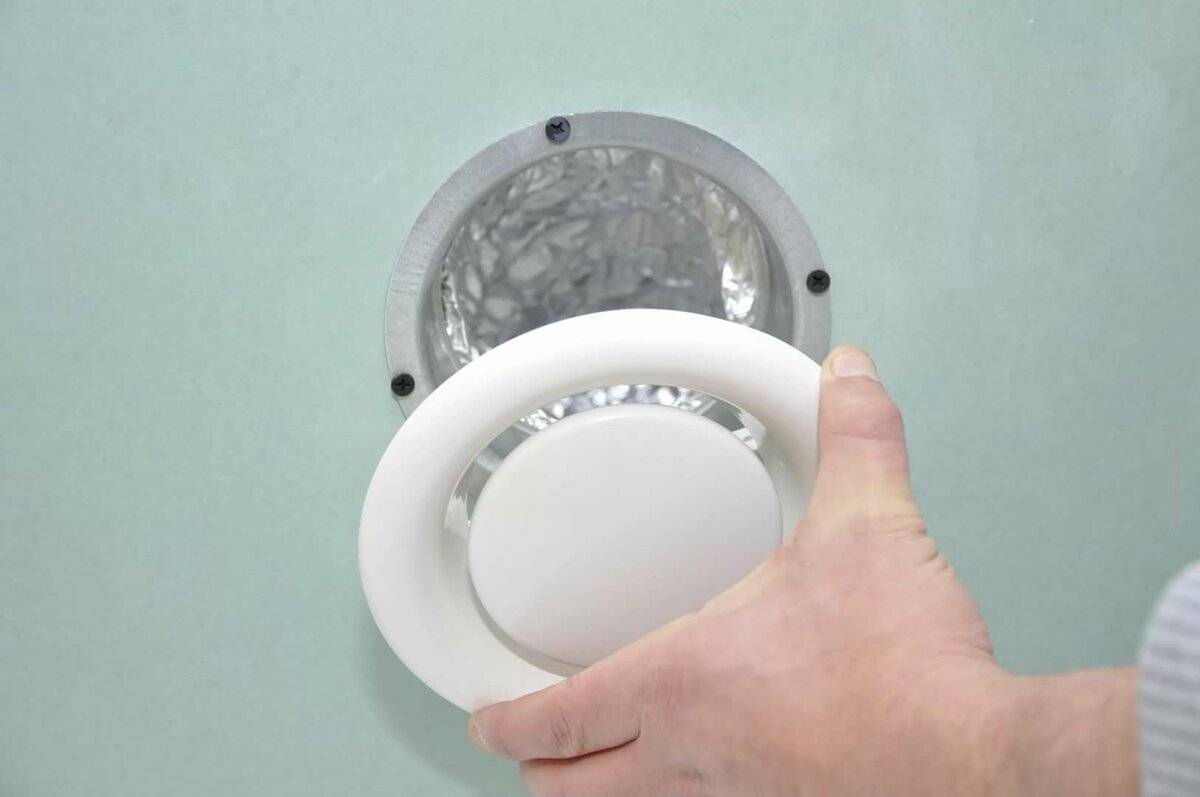

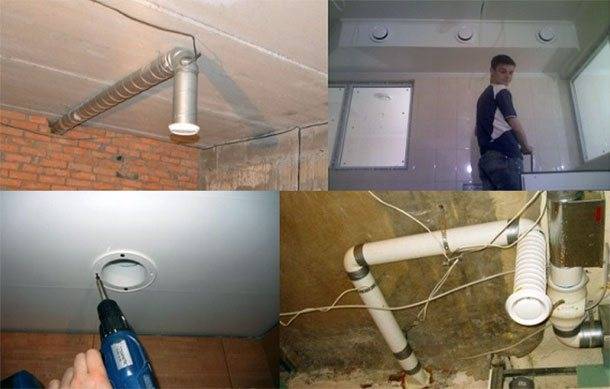

Как устанавливается анемостат

В установке регулирующего устройства нет ничего сложного. Монтаж может проводиться как в кирпичную стену, так и гипсокартонную конструкцию. Специалисты предпочитают работать с гибким воздуховодом, соединенным с системой вентиляции, и прикрытым декоративным материалом, гипсокартоном.

Оптимально проводить мероприятия в процессе возведения дома или ремонта квартиры, когда есть беспрепятственный и полный доступ к гипсокартонной конструкции. Все работы выполняются в 7 этапов:

1. 1. Прокладывается гибкая система воздуховода по направлению от основного канала к выбранной зона на потолке или стене.

2. 2. Проделывается отверстие круглой формы, диаметр которого соответствует воздуховоду. Для чего используется специальная насадка, если ее нет, то можно воспользоваться лобзиком.
3. 3. Подбирается подходящая модель анемостата.

   Регулируемый вентиляционный анемостат

4. 4. В отверстие монтируется трубчатая конструкция прибора.
5. 5. Внешняя часть круга фиксируется саморезами и заклеивается столярным скотчем до завершения ремонтных работ.
6. 6. В корпусе агрегата размещается опорная конструкция (на ней есть винт с тарелкой). Она соединяется с круглой декоративной панелью и помещается в пазы, находящиеся внутри трубы.
7. 7. К опорной установке привинчивают тарелку.

Регулирующим винтом корректируют объём воздушного потока, поступающего в помещение (посредством вращения винта по часовой стрелки и против нее).

Сферы применения и разновидности воздухоразделительных элементов по материалу

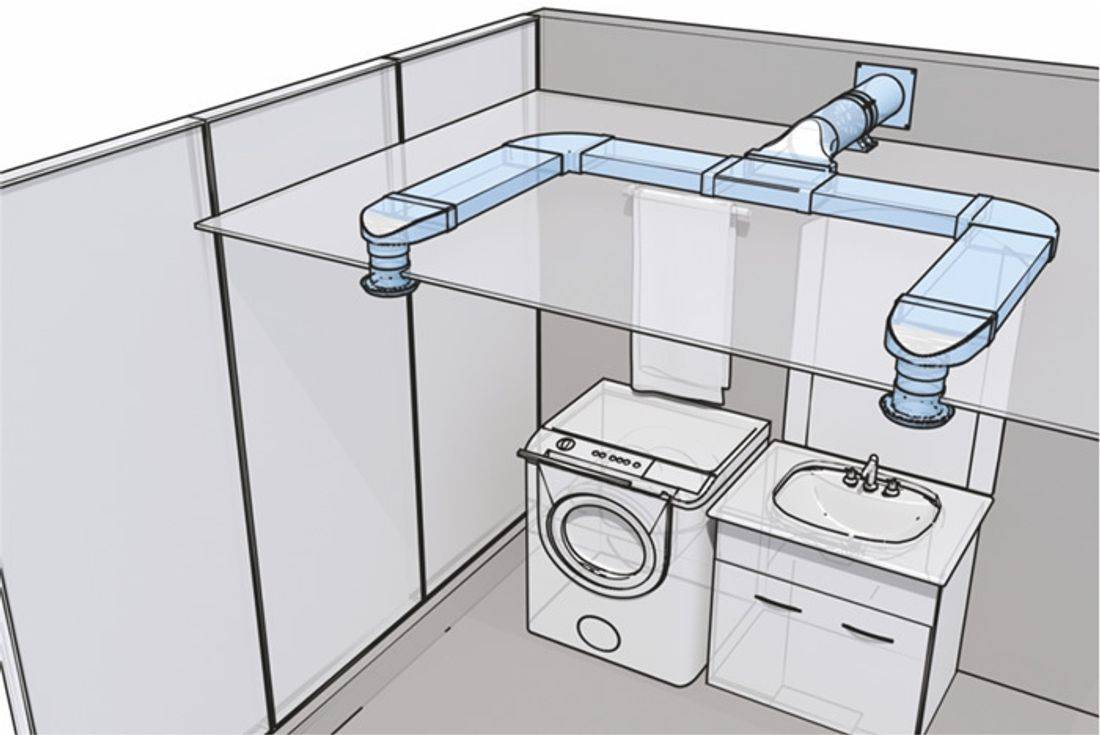

Анемостаты используются в вентсистемах, сетях воздушного отопления и кондиционирования, монтируемых в общественных, промышленных, жилых, санитарно-бытовых помещениях. Функции описываемых устройств следующие:

1. Основная – эффективное распределение воздуха внутри помещения.
2. Декоративная – прикрытие вентканала.
3. Дополнительная – плавная настройка объема воздуха, поступающего в помещение.

Небольшие размеры анемостатов (их сечение – 8–20 см) дают возможность монтировать их практически незаметно. Обычно воздухоразделители ставятся в верхней части стеновой поверхности либо на потолке. Визуально смонтированная конструкция выглядит как аккуратный круг, не портящий интерьер комнаты. Большинство анемостатов имеют белый или металлический цвет. Но при необходимости можно приобрести конструкции с серебряным либо золотым оттенком. Также несложно купить обычное белое изделие и окрасить его в нужный вам цвет (под имеющийся в помещении декор).

Материал для изготовления воздухоразделителей – металл (сталь-нержавейка) и пластик. Стальные приспособления, как правило, монтируются в системах воздушного отопления. Такие анемостаты характеризуются длительным сроком службы и повышенной прочностью. Но их стоимость достаточно высока. Конструкции из пластика стоят дешевле. При этом они долговечны, устойчивы к коррозионным проявлениям, просты в обслуживании. Пластиковые изделия незаменимы для вентиляции ванных комнат, кухонь, санпомещений, душевых и общественных бассейнов.

Если человеку требуется воздухоразделительный элемент для монтажа в здании (доме) с внутренней деревянной облицовкой, можно приобрести конструкцию, выполненную из древесины. В строймагазинах такие приспособления продаются очень редко. Их приходится заказывать заранее по каталогам. Впрочем, есть и более простой вариант. Тарелку необходимых размеров из дерева вам легко сделают в любом мебельном ателье.

Основные разновидности

По строению приборы делятся на 3 типа.

Приточный

Щит такого устройства вогнут в сторону шахты. Подобная форма помогает прибору правильно и равномерно распределять потоки. Приточные анемостаты устанавливаются в сочетании с системами проветривания квартир и домов.

Приточный анемостат правильно распределяет потоки воздуха.

Вытяжной

Модели этого типа снабжаются выпуклой крышкой, которая эффективно выводит загрязненный воздух в канал. Вытяжные анемостаты можно устанавливать в кухнях, производственных цехах, помещениях с высокой влажностью и запыленностью.

Вытяжной анемостат можно установить в кухонных помещениях.

Комбинированный

Устройства снабжаются полностью плоской тарелкой. Они обеспечивают плавное поступление воздуха в помещение. Приточные анемостаты часто применяют при монтаже принудительных вентиляционных систем.

Комбинированный тип анемостата с плоской тарелкой.

1 Назначение устройства

Простейший из диффузоров — вентиляционная решётка, но основную задачу распределения воздуха по объёму помещения она выполняет плохо. Чтобы повысить эффективность рассеивания свежей поступающей струи, устройству придают специальную конструкцию, напоминающую аэродинамический диффузор.

То, для чего предназначен диффузор, укладывается в трёх строчках:

• подача или отбор воздуха из аудиторий и залов;
• формирование свежих струй необходимого давления и направления, а также регулирование объёма перемещаемых масс и совершенное прекращение их движения;
• выполнение функций элемента декора — внешний вид прибора должен вписываться в дизайн любых присутственных мест.

В обычных квартирах воздухораспределитель вентиляционный практически не применяется, приточная схема проветривания устраивается редко: достаточно поступления свежей струи через окна, форточки и двери. А вытяжка имеет всего 2 или 3 точки воздухозабора — кухня, туалет и ванная комната, а потому достаточно обычных вентиляционных решёток.

Местами частого применения вытяжных диффузоров являются помещения коммерческого направления: спортзалы, салоны, банки, магазины и клиники. Здесь воздухораспределители задействуют в системах отопления, вентиляции и кондиционирования воздуха.

Критерии выбора воздухораспределителя

Определение оптимальной модели анемостата должно базироваться на оценке ряда параметров: материале изготовления, габаритов устройства, рабочем диапазоне тарелки и площади щелевого отверстия. Все критерии подбираются с учетом условий эксплуатации.

Материал изготовления: какой практичней и долговечней

В производстве используются легкие материалы: алюминий, пластик или оцинкованная сталь. Эксклюзивные варианты выполняются из дерева. Каждому изделию присущи плюсы и минусы.

Металл. Особенность металлических изделий – износоустойчивость и длительность службы. Дополнительное достоинство – красивый внешний дизайн, хорошо сочетающийся с разными стилевыми направлениями в интерьере.

К недостаткам относятся: дороговизна и усложненный монтаж из-за большого веса.

Металлический анемостат оптимально подходит под сложные условия производства – для удаления и подачи разогретого воздуха. Жаростойкие модели применяются в системах дымоудаления

Изделия из нержавейки устанавливаются в банях, саунах или топочных камерах.

Пластик. Пластиковые анемостаты обычно используют в быту, торговых, офисных и общественных зданиях. Изделия хорошо себя зарекомендовали во влажных помещениях (душевая, прачечная, кухня, бассейн, санузел).

Конкурентные преимущества полимерных анемостатов:

• устойчивость к влаге – не подвергаются коррозии, как металл, и не поддаются гниению, как дерево;
• легкий вес и простота установки;
• многообразие размеров и расцветок;
• неприхотливость в уходе и обслуживании;
• низкая стоимость.

Отрицательные стороны пластика: невысокая прочность и невозможность использования для «перекачки» горячих воздушных масс.

Дерево. Такие экземпляры встречают достаточно редко, их в основном используют, если того требует дизайн помещения. Анемостаты органично смотрятся в интерьере деревянного дома, бани или сауны.

Как правило, декоративную роль отыграет верхняя тарелка воздухораспределителя. Именно этот элемент делают из древесины, а остальную «начинку» устройства – из пластика или металла

Оценка технических характеристик анемостата

После выбора типа распределителя (вытяжного или приточного), оценки условий эксплуатации и определения подходящего материала, следует подобрать модель по трем параметрам: диаметр, размер щелевого отверстия и ход клапана.

Диаметр. Сечение оголовка анемостата надо сопоставить с размером канала вентсистемы. Например, под воздуховод 100 мм подойдет соответствующий распределитель на 100 мм.

Стандартный диаметр анемостата колеблется в диапазоне 80-200 мм. При необходимости закрыть вентиляционную трубу большего сечения применяются диффузоры

Щелевое отверстие. Параметр определяет пропускную способность устройства. Разбег показателей – корректировка зазора при помощи фланца. В небольших моделях диаметром 80 мм граничная площадь живого сечения равна 0,002 кв.м, в анемостатах размером 200 мм показатель достигает 0,009 кв.м.

Запас хода. Показатель характеризует максимальное открытие – перемещение «плафона» по нормали. Чем больше ход клапана, тем шире диапазон работы анемостата. Граничное значение в разных моделях достигает 8-30 мм.

Тип управления вентиляционным «плафоном»

Большинство моделей рассчитаны на механическую регулировку положения тарелки. Режим работы воздухораспределительного клапана устанавливается вручную – достаточно прокрутить «плафон» по ходу часовой стрелки или наоборот.

В этом случае удобство управления зависит от места размещения анемостата. При потолочном монтаже менять положение тарелки затруднительно. Для упрощения задачи лучше подобрать автоматический прибор с блоком управления.

Открытие-закрытие вентканала осуществляется при помощи обычного выключателя по типу загорания лампочки. Кроме монтажа анемостата требуется подвод электрокабеля и установка настенного блока управления
