Напольные конвекторы: типы, принцип работы, установка встраиваемых в пол

Ниша под конвектор встроенный в пол — устройство

Проще всего сделать нишу на первом этаже в земляном полу.

Ниша должна быть покрыта слоем гидроизоляции. Причем, гидроизоляция ниши, должна быть совмещена с гидроизоляцией основного пола.
Размер ниши должен подходить к размеру радиаторов. От стен ниши до краев радиатора должно быть расстояние не менее 100мм. Расстояние от края ниши до окна должно быть 50-250 мм.

Общая конструкция ниши под радиатор, хорошо виден на рисунке. Эта схема устройства ниши под радиатор на первом этаже дома.
Если нишу нужно сделать на втором и третьем этажах, нужно предусмотреть опускание балок перекрытии на нужную высоту.
Нишу можно оштукатурить, но предварительно нужно ее утеплить. Лучше использовать пенополистирол. Это жесткий утеплитель, который дополнительно усилит нишу. Утепление снизит тепловые потери на ненужный нагрев пола.
Само «корыто» ниши лучше сделать из оцинкованной стали. Она дополнительно послужит тепловым отражателем. Можно обложить нишу (вместо стали, керамической плиткой).
Края ниши нужно отделать уголком, для укладки декоративной решетки.

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

напольные модели – они монтируются на полах;
настенные модели – самая популярная и распространенная разновидность;
плинтусные модели – новшество на современном отопительном рынке;
внутрипольные – приборы для скрытой установки в полах;
цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Настенные конвекторы

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

равномерный прогрев воздуха по всей высоте помещения;
предельно компактные размеры;
высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Внутрипольные конвекторы

Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Советы по выбору

Подбор наиболее подходящего прибора для конкретных условий эксплуатации – залог эффективности и долговечности всей системы отопления. При выборе встраиваемого в пол конвектора учитываются следующие моменты:

температура горячей и отработавшей воды;
степень нагрева окружающего воздуха;
схема подачи теплоносителя – централизованная или автономная;
выделение тепла других приборов в доме;
потери тепла;
площадь и объем помещения;
количество жильцов.

Постороннее тепловыделение может показаться незначительным показателем, но, на самом деле, вся техника выделяет некоторое количество тепловой энергии. Это делают и работающие телевизоры, и, в особенности, водонагреватели и газовые или электрические печки. Подсчитав все эти выделения, можно подобрать наиболее оптимальный прибор, позволяющий экономить на отоплении.

Мощность выбираемого конвектора должна составлять примерно 1 КВт на каждые 10 квадратных метров помещения, чтобы обогрев был оптимальным. Стоит также учитывать рабочее давление в конвекторе. Этот показатель должен соответствовать рабочему давлению в контурах системы отопления.

Устройство конвекторов

По внешнему виду они напоминают длинный пенал, закрываемый сверху декоративной решёткой, теплообменник находится внутри пенала. Он затем целиком помещается в специально подготовленную нишу на полу и подключается к центральной системе отопления. Сверху крепится декоративная решётка, из которой выходит тёплый воздух. Вот, практически конвектор отопления в полу готов. Как это выглядит в действительности, а также его принцип действия, понятны без дополнительных объяснений из приведённой ниже фотографии.

Принцип действия теплового конвектора встроенного в пол

Более пристальное внимание необходимо обратить на теплообменник. Обычно у конвекторов, встраиваемых в пол, он пластинчатый и представляет собой пластины, чаще всего алюминиевые, закреплённые на металлической трубе, по которой циркулирует теплоноситель

За счёт плотного контакта между пластинами и трубой от неё происходит передача тепла на пластины, а уж от них идёт теплообмен с окружающим воздухом.

Совместно с такими устройствами прекрасно работают регуляторы, позволяющих поддерживать заданную температуру. Также стоит сказать, что декоративные решётки выпускаются в разнообразном оформлении, в том числе и цветофактурном исполнении, что позволяет подобрать подходящий вариант для конкретного интерьера.

Декоративные решетки

Для подключения к системе отопления используются вводы, расположенные либо на противоположных боковых сторонах, либо с одного торца. Для условий, когда нет возможности использовать горячий теплоноситель, можно применять конвекторы, встраиваемые в пол, электрические.

Монтаж внутрипольного водяного конвектора

Водяные внутрипольные конвекторы отопления подключаются к системам отопления. Здесь применяются специальные пластиковые или металлические трубы. На этапе строительства подготавливается место под установку встраиваемых конвекторов отопления. Ниша делается на 1-1,5 см шире по каждому габариту, чем размеры короба прибора.

При этом следует предусмотреть укладку утеплителя, предотвращающего отвод тепла на нагрев пола. Как правило, применяют пенополистирол. Верхняя часть короба должна быть ниже уровня напольного покрытия, чтобы обеспечить установку решетки.

Монтаж внутрипольного конвектора начинается с крепления короба в нише с помощью угловых кронштейнов из комплекта модели. Они фиксируются к бетонному основанию на дюбели. Положение короба можно изменять с помощью винтов вверх и вниз с обеих сторон. Правильность установки проверяется строительным уровнем и корректируется. Снизу следует оставлять пространство для поступления к радиаторам свежего воздуха.

После теплообменник подключается к системе отопления с помощью труб. Обвязка монтируется с помощью резьбовых соединений типа накидной гайки, охватывающей соединяемую трубу («американка»). Витки резьбы уплотняются льняной паклей.

В трубу подачи теплоносителя врезается регулятор давления с сервоприводом. Трубы от источника тепла укладываются в бетонной стяжке с верхним слоем теплоизоляции. Корпус полового конвектора также следует теплоизолировать по бокам, чтобы энергия не расходовалась на нагрев пола.

Последним этапом является заливка чистового бетонного основания пола, укладка финишного покрытия и установка решетки. При этом прибор следует закрыть плотным материалом, чтобы раствор не попал внутрь на детали.

Недостаток устройства заключается в быстром накоплении мусора и пыли на решетке и в коробе. Его следует часто чистить, чтобы пыль не циркулировала вместе с теплым воздухом. Хорошо помогает частая влажная уборка помещения. Короб достаточно протирать влажной тряпкой 1-2 раза в месяц.

Здесь удобно применять рулонную решетку, которую легче свертывать при уборке и снова разворачивать. Ее делают с закругленным верхним краем и специальной нижней кромкой, которая при ходьбе заглушает шум и не скользит. Ламели обычно делают из алюминиевого профиля высотой до 25 мм.

Рулонная решетка для конвектора

Конструктивные особенности

Внешне агрегат представляет собой прямоугольный сплошной корпус из,прикрытый решеткой. Напольный вариант похож на маленькую скамеечку, настенный – панель небольшой толщины, а встроенные можно заметить благодаря только решетке.

Классический кожух изготавливается из нержавеющей стали. Но, учитывая особенности дизайна помещения и пожелания клиентов, корпус может быть выполненным из дерева, мраморной крошки или МДФ-панелей.

Аскетичные снаружи, внутри конвектора водяного отопления устроены сложнее. Их «сердцем» считается теплообменник, который представляет собой медную ровную или трубу в виде змеевика. На нее перпендикулярно методом тугой посадки крепятся ламели.

Место их соединения с трубой должно исключать малейшие зазоры, которые снижают теплоотдачу. Для изготовления пластин чаще всего используется медь, могут встречаться варианты из стали и алюминия, главное, чтобы теплопроводность была на высоте.

Обратите внимание! Учитывая постоянный контакт с водой, этот элемент должен быть еще и стойким к коррозии. Так что цветные металлы предпочтительнее

Подсоединение к стояку или центральному трубопроводу осуществляется через специальные вводы с резьбой внутри, которые находятся с торца прибора или сбоку. На современные отопительные водяные конвекторы устанавливаются краны-клапаны или ручные/автоматические клапаны для спуска лишнего воздуха, ухудшающего теплоотдачу.

Если в комплект входит электронный термостат/терморегулятор, он будет контролировать рабочий ритм прибора. Процесс нагревания периодически прекращается при достижении заданной температуры и начинается снова при остывании воздуха.

Для усиления циркуляции воздуха используется вентилятор, который либо уже встроен, либо его придется полезное дополнение (1–2 штуки) встречается только у .

Как конвекция помогает согреваться

В отличие от привычных батарей, которые согревают воздух, излучая тепло со своих поверхностей, конвекторы водяного отопления действуют по-другому. Они перемешивают воздушные массы, замещая теплый воздух холодным и создавая приятную атмосферу. При этом не ощущается сухости и специфического неприятного запаха сгоревшей пыли.

В теплообменник поступает горячая вода из системы отопления и нагревает пластины. Учитывая теплопроводность используемого материала, о чем говорилось выше, детали нагреваются очень быстро. Через отверстия в решетке теплые массы беспрепятственно поднимаются, вытесняемые холодными.

Встроенный вентилятор стимулирует этот процесс, и через считанные минуты уже можно ощутить результат. При этом КПД повышается до 95%, что делает уместным использование водяных конвекторов в просторных помещениях с большими оконными и дверными проемами.

В соответствии с требованиями ГОСТа 20849-94 водяные отопительные конвекторы должны обладать первейшим неотъемлемым свойством – герметичностью и прочностью, которую проверяют пробным давлением воды 1,5 МПа. Нагревательные элементы и кожух должны быть покрыты антикоррозийным теплостойким составом.

Кроме всего прочего, водяной конвектор отопления, относительно недорог, учитывая его растущую популярность. Монтаж специалистами настенной, напольной или плинтусной конструкции обойдется вам почти вдвое дешевле, чем внутрипольной. Такая цена обоснована сложностью предварительных работ по устройству ниши в фальшполу.

Краткая характеристика типовых конвекторов

Важное значение для водяных обогревателей имеют их технические характеристики, именно на их основании выполняется подбор конкретной модели отопителя. Характеристики большинства типовых конвекторов находятся в таких пределах:

Характеристики большинства типовых конвекторов находятся в таких пределах:

Глубина установки в пол и вентилятор

Теперь рассмотрим ситуацию, когда в вашей квартире коллекторная разводка и отопление сделано по полу.

Во-первых, не верьте на слово менеджерам продавцам. Абсолютно все внутрипольные конвекторы, очень плохо греют. И чем меньше глубина их установки, тем хуже они это делают.

По факту, в средней полосе России, нормально отрабатывают только самые мощные модели с глубиной установки 120мм. И то, если имеют дополнительный вентилятор.

То есть, экземпляры с глубиной 80 и 100мм в широтах с холодной температурой практически не работают.

От такой работы вы получите запотевшие окна, и температуру в комнате не более 17 градусов.

Иногда даже возникает плесень на стенах и потолке.

Но все таки есть же те, что более-менее работают (с вентилятором и глубиной 12см). Давайте рассмотрим их.

Начнем с того, что наличие вентилятора это:

дополнительные заморочки с электрикой по полу

дополнительные проблемы с его включением-отключением

лишние расходы на электричество

а самое главное, постоянный шум от его работы

Если пожелаете бесшумный и тихий вентилятор, то не удивляйтесь цене. Она на такие модели начинается от 50тыс. рублей и доходит до 200тыс.

Если взять для сравнения ту же самую обыкновенную радиаторную батарею, то при одинаковых параметрах теплоотдачи все ваши затраты ограничатся 5-ю тысячами.

При этом сам вентилятор, это очень недолговечная вещь. Ни один производитель конвекторов не дает на нее гарантию более 1 года.

Также очень сложно найти производителей, которые продавали бы вентиляторы отдельно. А это значит, что при его поломке, вам скорее всего придется покупать целый конвектор заново.

Классификация

Газовые конвекторы, в основном, разделяются по двум признакам: по мощности и исполнению. С мощностью более или менее ясно. Выбирать нужно тот прибор, который может отопить помещение.

В зависимости от исполнения, различают такие обогреватели:

Напольные — устанавливаются на пол. Для монтажа напольного устройства не нужно никаких специальных умений. Прибор может отапливать довольно просторные помещения.

Настенные. Это — более компактный вариант. Прибор прекрасно вписывается в домашний интерьер. Чаще всего его монтируют над окном для создания тепловой завесы от холодного воздуха. Мощность приборов невелика. Они годятся для использования в домах площадью до 100 “квадратов”.

Выбирая конвектор, обязательно обратите внимание на материал, из которого изготовлен теплообменник. Он может быть стальным, медным или чугунным

Топ-4. Varmann Qtherm Electro 230x110x1750

Рейтинг (2021): 4.65

Учтено 23 отзыва с ресурсов: Яндекс.Маркет, 220-Volt.ru

Номинация
Богатая комплектация
В базовый комплект включен съемный теплообменник со встроенными ТЭНами с защитой от перегрева, тангенциальные вентиляторы, термодатчик и терморегулятор, решетка с широким выбором расцветок и фактуры, декоративная рамка и комплект крепежей.
Характеристики
- Средняя цена, руб.: 76 976
- Страна: Германия (производится в России)
- Тип: электрический
- Мощность, кВт: 2.1
- Отапливаемая площадь, кв. м.: 21
- Размеры, ДхШхВ, мм: 1750x230x110
- Рабочее давление, атм.: –
- Комплектация: с вентилятором, с решеткой

Varmann Qtherm Electro – современный электрический конвектор для установки внутри пола перед панорамными окнами или остекленным фасадом. Компания разработала массу вариаций его внешнего вида – внешняя решетка может быть роликовой или линейной, из анодированного алюминия и окрашенной по RAL, в фактуре дерева, гранита или мрамора. Выбор декора уже включен в стоимость устройства. Защитный кожух вентиляторов и виброзащитные опоры делают работу абсолютно бесшумной. В конструкцию Varmann Qtherm Electro включен микропроцессорный регулятор, который позволяет регулировать температуру нагревателей и скорость вращения вентиляторов. Также предусмотрена возможность подключения модели к системе «умный дом».

Плюсы и минусы

Современный дизайн
Универсальный для любого типа пола профиль
Износостойкие материалы
Защита от перегрева
Возможность подключения к системе «умный дом»

Высокая цена

Внутрипольные конвекторы отопления: что это такое

В нескольких словах описать прибор можно так: если у вас в доме или квартире планируются панорамные окна от пола до потолка, встроенные конвекторы — ваш вариант системы отопления.

Потому что традиционные радиаторы и даже обычные конвекторы устанавливать будет просто негде.

Впрочем, в любом случае встроенные конвекторы выигрывают, даже со стандартными окнами и планировкой помещения: высокая эстетичность интерьера с этой системой вам обеспечена.

Конструктивные особенности

Внутрипольный конвектор представляет собой встроенный канал в полу короб из стали, стойкой к коррозии. Внутри короба располагаются медный трубопровод и алюминиевый теплообменник. Сверху всё закрывается декоративной решёткой.

Эти устройства по конструкции и принципу работы делятся на два вида:

С естественной конвекцией, когда за счёт разности плотности тёплый воздух замещается холодным внутри прибора.
С принудительной конвекцией прибор оснащён вентилятором центробежного или тангенциального типа. Благодаря этому воздух по теплообменникам распределяется более равномерно, быстрее прогревается, что способствует скорому обогреву помещения.

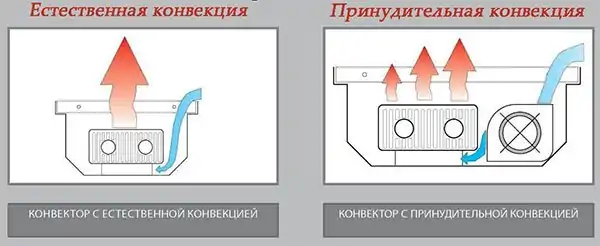

Фото 1. Схема работы внутрипольного конвектора отопления с естественной (слева) и принудительной (справа) конвекцией.

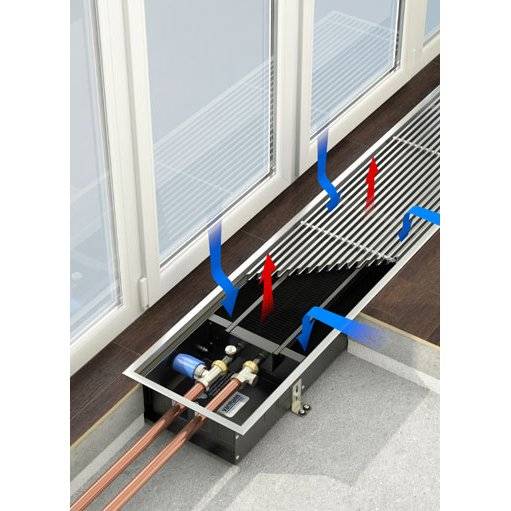

Принцип работы

Встроенные конвекторы монтируют в пол по периметру помещения, основное внимание уделяя линиям вдоль окон. Собственно, в первую очередь они и предназначены для установки данной системы отопления

Принцип работы основан на том, что в конвектор от окна-проводника холода естественным путём опускается низкотемпературный воздух, в конвекторе прогревается и выталкивается в помещение новым потоком холода, идущего вниз от окна.

Достоинства изделий, встраиваемых в пол

Эстетика — бесспорный плюс внутрипольных приборов отопления. Согласитесь, гораздо больше уюта создают декоративные решётки в полу, из которых веет теплом, чем громоздкие батареи.

Освобождается пространство, не занятое привычными радиаторами, плюс получаем свободный доступ к окнам и двери лоджии или балкона.
Тепло от конвектора идёт именно туда, где холоднее всего — вдоль окон и дверей.
Помещение прогревается гораздо быстрее, чем с классической системой отопления.
Оборудование обладает небольшим весом и не создаёт нагрузки на фундамент и пол.
Температура декоративной решётки не превышает +40 °C. Невозможно обжечься.
Внутрипольный конвектор не только нагревает помещение, но и охлаждает его, заменяя кондиционер.

Недостатки

Необходимость правильного ухода за прибором. Подробнее на этом остановимся отдельно чуть позже. Отметим только, что с традиционных чугунных батарей отопления пыль смахнуть тоже иногда нужно. Так что недостаток этот относительный.
Стоимость — устройства обходятся недешево, тем более оснащённые дополнительным оборудованием.

Внимание! Несовместимость с классической системой отопления — нельзя их монтировать друг с другом. Не вдаваясь в технические нюансы: нормально работать не будет ни та, ни другая

Решив оснастить помещение внутрипольными конвекторами, хорошенько взвесьте возможности системы по отношению к строению, которое нужно отапливать.

Сложность монтажа — потребуются услуги специалиста, если вы не технический гений-самоучка.

Выводы и полезное видео по теме

Видео №1. Обзор встраиваемого оборудования для водяного отопления:

Видео №2. Устройство и монтаж внутрипольных конвекторов:

Видео№3. Уход за встроенными в пол отопительными изделиями:

Основная функция встроенного в пол водяного конвектора — эффективный и быстрый обогрев помещения. Оборудование защищает стекло от образования конденсата — с помощью тепловой завесы останавливает и нагревает потоки холодного воздуха, которые постоянно исходят от оконных и дверных проемов.

В зависимости от особенностей помещения и требований к изделию можно подобрать прибор оптимальной модели.

Заинтересованным в вопросе выбора и установки водяных внутрипольных конвекторов предлагаем оставлять комментарии и задавать вопросы. Форма для обсуждений расположена в нижнем блоке.
