Накладные розетки и выключатели: правила безопасного монтажа и подключения

Виды розеток

Основная классификация розеток – по типу монтажа. Различают следующие типы установки розеток:

Внутренняя установка розеток. Наиболее используемая в быту — розетка скрытой установки. Основание и токопроводящие детали такой розетки монтируются в нишах в стене при помощи специальных подрозетников.

Розетка скрытой установки: слева — части конструкции, справа — внешний вид

Внешняя установка розеток. Розетка открытой установки используется в открытых электрических сетях, то есть в таких, которые проложены по поверхности стен. Это наиболее простой тип монтажа, он не требует специальных ниш для размещения основания розетки. Накладные розетки массивнее скрытых. Внешняя установка применяется, если нет возможности или необходимости монтировать скрытую проводку.

Розетка открытой установки

Потайная установка розеток. В настоящее время появились розетки, которые полностью скрываются в стене, полу или мебели. В скрытом состоянии снаружи видна только глухая декоративная панель, которая герметично прилегает к поверхности. При использовании розетка выдвигается наружу.

Примеры потайных розеток

Вне зависимости от типа монтажа, розетки могут быть укомплектованы дополнительными опциями.

Розетка с заземлением. Для приборов с высоким электропотреблением, для контактирующих с водой приборов и чувствительной электроники заземление является непременным условием эксплуатации. Розетка с заземлением имеет третий контакт, который отводит скапливающееся на приборе статическое электричество.

У розетки с заземлением на лицевой части находится заземляющий контакт

Сравнение подключения розетки без заземления и розетки с заземлением

Розетка с защитным механизмом. Контактные отверстия такой розетки закрываются после вынимания вилки из розетки специальными пластиковыми заглушками или шторками. Шторки могут открываться в сторону или по кругу. Чаще всего такие розетки устанавливают в квартирах с маленькими детьми.

Розетка с заглушкой

Розетка с шторкой

Розетка с таймером. Такая розетка снабжена устройством для установки времени работы и прерывающим реле. Используется при необходимости установить точное время завершения и начала работы электроприбора. Цифровые таймеры позволяют программировать долговременный цикл подачи напряжения в розетку. Розетка с таймером облегчает жизнь в семьях с детьми и пожилыми людьми. Позволяет, к примеру, обеспечить правильную подсветку растений без необходимости следить за этим ежедневно.

Розетка с фиксатором – выталкивателем. Вилка в такой розетке удерживается зажимом и освобождается нажатием на специальный рычаг или кнопку. Розетки с фиксатором применяются для приборов, которые нельзя случайно выключать.

Если нажать на кнопку на раме (в данном случае, нижний правый угол), то сработает выталкиватель

Розетка наружной установки. Чаще всего так называют розетку для уличной эксплуатации, а также для помещений с повышенной влажностью. Корпус такой розетки изолирован от проникновения воды и пыли, контактные отверстия защищены крышкой. Некоторые розетки наружной установки укомплектованы устройством аварийного отключения.

Розетка наружной установки

Степень защиты указывается производителем на упаковке и корпусе розетки и определяется международным стандартом. Маркировка имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Например, IP54 – изделие защищено от пыли и брызг.

Маркировка степени защиты розетки

Приемы работы

Съем изоляции

Профессионалы снимают изоляцию с проводов так: бокорезами, держа их тыльной стороной губок к концу провода, надкусывают изоляцию, не доводя лезвия губок до меди, и дергают. Тут главное – поднатореть до автоматизма. Автор этих строк, будучи еще молодым кабельщиком IV разряда, однажды на спор зачистил таким способом телефонный кабель-пятисотку (500 пар, 1000 проводов). Осмотр оппонентами под микроскопом не обнаружил ни одного закуса цельных медных жил 0,32 мм. Хуже всего всем было потом: спорили на ящик водки.

Однако у новичка закусы от бокорезов – скорее правило, чем исключение. Закус становится очагом коррозии, местного разогрева при максимальной нагрузке и нередко приводит к неисправностям. Поэтому для начала лучше обзавестись съемником изоляции, тем более что он позволяет и снимать оболочку кабеля, не перегибая его и не надрезая ножом.

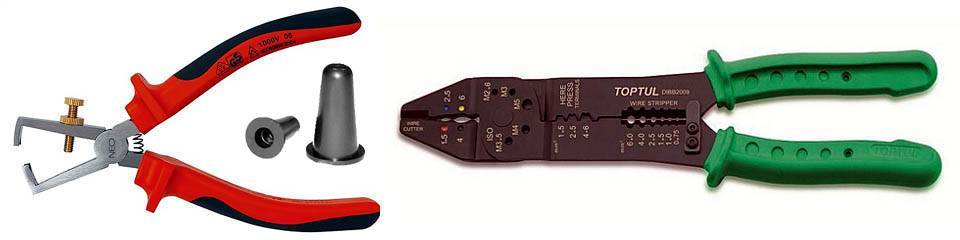

Съемники изоляции и изолирующие колпачки

Съемников изоляции, ручных и автоматических, существует много видов. Для ручной работы чаще всего используются съемники-щипцы (на рис. слева) и съемники-клещи, справа на рис. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее:

• Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Точная регулировка винтом позволяет на проводе из одной бухты на 100% избежать закусов.
• Щипцы нужно дергать продольным, а не боковым, как клещи, движением, что без навыка куда удобнее, особенно если концы короткие.
• Щипцами, вывернув до отказа регулировочный винт, можно резать кабель.
• Щипцы стоят дешевле клещей.

Сращивание проводов

При переносе розеток (см. ниже) скорее всего, придется наращивать кабель. Современные методы монтажа электропроводки настоятельно не рекомендуют делать сростки проводов, но не срывать же облицовку и не штробить стену ради одной розетки!

Электропровода сращивают скруткой таким образом:

1. С концов проводов снимают изоляцию на 4-5 см.
2. Оба провода берут, не сильно зажимая, утконосами, держа их в левой руке, за изолированные участки.
3. Провода должны располагаться параллельно, вплотную друг к другу.
4. Обрезы изоляции должны совпадать.
5. Пассатижами в правой руке скручивают жилы по часовой стрелке.
6. По скрутке еще раз проходят пассатижами со скольжением при легком нажиме.
7. Концом плоской отвертки наносят на скрутку холодный припой.
8. Быстро, пока паста на схватилась, надевают изолирующий колпачок, проворачивая также по часовой стрелке.
9. По застывании припоя в раструб колпачка выдавливают силикон.

Виды выключателей

Выключатели классифицируются по способу включения света.

• Клавишный выключатель. Самый распространённый и удобный в применении вид выключателей. Внешним управляющим элементом в таком включателе выступает клавиша с двумя возможными положениями: включено и выключено. Выключатели такого вида бывают одноклавишные, двухклавишные и трёхклавишные, что даёт возможность управлять напряжением на одном, двух и трёх источниках света, соответственно.
• Диммер – управляющий яркостью выключатель. Управляющий элемент чаще всего выглядит как шайба или колесо. При вращении интенсивность яркости сначала включается на минимальный уровень, затем увеличивается до нужного уровня. Выключатели — диммеры используют в помещениях, где бывает необходимость включать неяркий свет, к примеру, в спальнях и детских.
• Кнопочный выключатель. Управляющим элементом в таком выключателе служит одна или несколько кнопок. Удобство такого выключателя состоит в том, что на небольшой площади можно разместить выключатели для большого количество источников света. Современные кнопочные включатели чаще используются в интерьерах в стиле хай – тек.
• Шнуровой выключатель. Управляется с помощью шнура. Чаще применяется на точечных светильниках, бра, торшерах. Комбинированные клавишно – шнуровые выключатели удобно использовать там, где выключатель расположен достаточно высоко, перенос его не возможен, но требуется возможность включать свет с небольшой высоты, например, в детских комнатах.
• Поворотный выключатель. Управляется с помощью поворотного рычага. Такой способ включения использовался в первых массово устанавливаемых выключателей ещё в начале ХХ века. Сейчас применяется как исторический атрибут в интерьерах в стиле ретро.
• Автоматический выключатель. Включается за счёт датчиков движения. Применяется, как правило, в проходных помещениях. Выключатели с датчиком движения могут программироваться для работы в определённые часы, что удобно при использовании в помещениях с окнами и на улице. Также автоматический выключатель может переводиться на ручное управление и применяться как обычный выключатель.
• Сенсорный выключатель. Современный вид выключателей. Управляющим элементом в таком приборе могут служить датчик прикосновения, тепловой датчик и датчик хлопка (шума).
• Дистанционный выключатель. Состоит из пульта управления и принимающего датчика. Датчик устанавливается непосредственно к светильнику. Такой выключатель удобен тем, что не требует дополнительной проводки для выключателя. Кроме того, пульт может управлять несколькими выключателями. Применяется чаще в больших помещениях.

По типу монтажа можно классифицировать выключатель открытой установки (накладной) и выключатель скрытой установки (встраиваемый).

• Встраиваемый выключатель. Выключатель открытой установки чаще используется в быту. Устанавливается в скрытый в стене подрозетник.
• Накладной выключатель. Выключатель открытой установки в открытых (проложенных на поверхности стен) электрических сетях. Наиболее простой для установки тип выключателя.

Для управления освещением на открытом воздухе и во влажных помещениях применяют выключатель наружной установки. Чаще всего выключатель наружной установки накладной, но бывают и исключения. Корпус такого выключателя изолирован от проникновения воды и пыли.

Степень защиты корпуса от внешних частиц и влаги указывается производителем на упаковке и корпусе выключателя. Маркировка определяется международными требованиями и имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Наиболее распространённый уровень защиты — IP54 (изделие защищено от пыли и брызг). Схема IP маркировки приведена выше, в разделе с розетками.

МОНТАЖ И ПРОКЛАДКА ПРОВОДОВ

Способы монтажа различаются в зависимости от материала стен и потолка. Провода могут укладываться:

• в штробах (для оштукатуренных стен) – скрытый монтаж электропроводки;
• в гофрированной защитной трубе (для стен и перегородок из гипсокартонных листов);
• в кабель-канале – для монтажа открытой электропроводки на горючих поверхностях – дереве или пластике.

Монтаж электропроводки в коробах удобен тем, что требует минимальных усилий при замене или ремонте кабеля.

Разводка электропроводки требует соблюдения следующих условий:

• горизонтальные участки прокладки должны отстоять от уровня потолка или пола на расстоянии 150 – 200 мм;
• вертикальные участки – на расстоянии не менее 100 мм от углов, дверных и оконных проемов;
• отводы для подключения розеток, выключателей, осветительных приборов – строго под прямым углом к основной разводке.

Желание сэкономить и проложить провод по ближайшему пути приведет к тому, что через некоторое время при сверлении отверстия в стене под картину либо карниз, сверло наткнется на провод. Также будет затруднен поиск неисправного участка электропроводки.

Диаметр трубы должен выбираться таким образом, чтобы можно было в случае необходимости заменить кабель, не прибегая к капитальному ремонту.

Электропроводка по потолку выполняется либо в штробах, либо в технологических отверстиях бетонных перекрытий. При наличии подвесного или натяжного потолка, провод прокладывают в межпотолочном пространстве в гофрированном шланге.

Концы кабеля, выходящие в местах установки розеток, выключателей и распределительных коробок, должны иметь необходимый запас по длине. При монтаже скрытой электропроводки в штробах, крепление кабеля выполняют специальными скобами.

ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ В ПОЛУ

Монтаж электропроводки в полу имеет свои особенности. Он выгоден на этапе выполнения черновых работ по ремонту или строительству и может сократить затраты на приобретение провода, поскольку требование по расположению кабеля здесь не такие строгие, как при стеновой или потолочной прокладке.

Обязательно выполнение следующих условий:

• использование защитной гофротрубы;
• толщина бетонной стяжки поверх проводов не менее 30 мм.

Электропроводка по полу должна быть тщательно продумана, поскольку переделать ее впоследствии будет невозможно.

МОНТАЖ РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБОК

Распределительные коробки служат для выполнения отводов и разветвлений электропроводки. Распредкоробки устанавливаются в местах отводов линий для розеток, выключателей, осветительных приборов.

Соединения проводов в коробках выполняются при помощи специальных соединительных клемм, скруткой или пайкой. Последний способ наиболее надежен, но и наиболее трудоемок, поскольку требует применения специальных инструментов и материалов.

Соединения проводов в распределительных коробках изолируют при помощи изолирующих колпачков, втулок или, в крайнем случае, тканевой изоленты.

ВЫБОР АВТОМАТОВ ЗАЩИТЫ

Для защиты от короткого замыкания на электрощитке в каждую цепь устанавливают автоматы защиты, которые размыкают цепь при превышении заданного тока.

Для снижения риска удара током при повреждении электроприборов в помещениях с повышенной влажностью – ванных, кухонь, используют устройства защитного отключения УЗО, которые также размыкают цепь при возникновении токов утечки, например, при повреждении нагревательного элемента в стиральной машине или чайнике.

После окончания всех работ корректируют схему монтажа электропроводки, так как в большинстве случаев, первоначальная схема будет меняться в виду неучтенных при проектировании факторов.

ОШИБКИ ПРИ РАЗВОДКЕ ЭЛЕКТРОПРОВОДКЕ

Следует избегать распространенных ошибок, которые могут привести к несчастным случаям:

• при любых вариантах прокладки нельзя допускать пересечения проводников;
• не допускается непосредственное соединение алюминиевых и медных жил;
• не допускается использование пластиковой изоленты в распределительных коробках.

Защитные автоматы не должны иметь слишком большой запас по току, но слабые автоматы могут вызвать ложные отключения сети, к примеру, при включении нескольких нагрузок.

УЗО выбираются по допустимому току утечки. Неправильно выбранные параметры также вызовут ложные срабатывания или, наоборот, приведут к поражению электрическим током при большом выбранном запасе.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Конструкция тройных розеток

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

• С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
• С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Выбор провода и устройств

Тем, кто планирует сделать проводку в деревянном доме своими руками, начинать собственно монтаж надо именно с выбора и покупки кабеля, розеток и выключателей. Промышленность предлагает широкий ассортимент кабельно-проводниковой продукции, лучший выбор для деревянного дома – кабель NYM или ВВГ. Они имеют примерно одинаковые потребительские характеристики и сопоставимую стоимость.

Основной параметр, на который следует обращать внимание при выборе кабеля, – его сечение. Оно измеряется в квадратных миллиметрах и указывается в маркировке изделия. Пример – ВВГ 3х2,5

Это трехжильный кабель, сечение каждой жилы 2,5 мм2

Пример – ВВГ 3х2,5. Это трехжильный кабель, сечение каждой жилы 2,5 мм2.

Важно определить, какое сечение оптимально для каждого конкретного участка схемы. В основном на розеточном участке используют медь 2,5–4 мм2 (точное значение зависит от предполагаемой мощности подключаемого оборудования). Для освещения подойдет алюминий сечением 1,5–2,5 мм2

Для освещения подойдет алюминий сечением 1,5–2,5 мм2.

Особых требований к выключателям не предъявляется. Они должны соответствовать пожеланиям владельцев и иметь привлекательный вид. Не стоит покупать дешевую продукцию неизвестных фирм. Вряд ли кому-нибудь понравится менять выключатель раз в месяц.

Розетки выбирают исходя из места их установки, ориентируясь на планируемую мощность нагрузки. Для телевизора или пылесоса достаточно простой розетки на 6 А, а вот для подключения калорифера стоит подыскать розетку мощнее, она должна быть 16 А и обязательно с заземлением.

На каждой ветке схемы необходимо предусмотреть устройство автоматического отключения, это особенно актуально для деревянных зданий. Его характеристики также выбираются исходя из потребляемой мощности. В случае частного дома достаточно автоматических выключателей на 16 А.

https://youtube.com/watch?v=HsJiGTS4cas

Комментарии:

Stas

Тянуть металлические трубы внутри дерева? Вы что издеваетесь? По-моему гофры для этих целей более чем достаточно!

ElectroniK

Stas, если ты строишь дом сам для себя, то там ты решаешь что и как делать, а вот если для заказчика, то такая самодеятельность заканчивается тем, что он попросту не принимает объект и подрядчик все переделывает за свой счет.

Kilovatt

СНиП по проводке в деревянных домах писали люди, которые понятия не имеют о том, как все строится и какие существуют на данный момент материалы. В Финляндии, например, очень развито строительство деревянных коттеджей и никто металлические трубы в деревянные стены не забивает. Вполне достаточно негорючей (даже не металлической) гофры для этих целей.

ElectroniK

Kilovatt, согласен, но сейчас имеем действующие правила. Как поменяется что-то в них, будем по-другому делать

Fadeich

На видео представлен пример монтажа электрики в бревенчатых домах при помощи деревянных накладок naBrevno, которые применяются для более быстрой и качественной (без лишних повреждений брёвен) установки розеток, выключателей, светильников и распред.коробов на полукруглую поверхность брёвен или блок-хаус. Очень крутое современное решение, отпадает нужда уродовать бревна топорами, стамесками и шлифмашинами для того чтобы сделать гладкую площадку под монтаж электроустановочных изделий.

Федор

Если делаешь для себя, то прокладываешь внутреннюю проводку в металлической трубе и спишь спокойно. Если делают халтурщики, как те кто написал выше, то дом сгорит((( Kilovatt — вы не в теме строительства абсолютно! В Финляндии дерево(брус/оцилиндровка и т.д.) проходят многоэтапную химическую противопожарную обработку.
