Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы. Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов

Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон. Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания

К числу такого оборудования относятся различные сварочные аппараты, станки и пр. Важно выдерживать максимальную ровность установки блоков

При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Наледь на кондиционере

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Кондиционер

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!

Удачной работы!

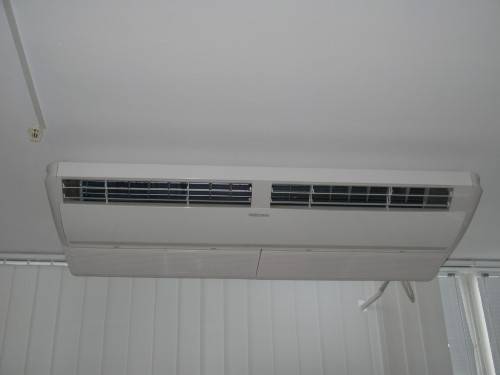

Преимущества

Следующие преимущества являются обособленными именно для напольно-потолочной категории кондиционеров.

Эргономичность

Установки компактно и эргономично встраиваются в любой интерьер. Практически не привлекают внимания и способны дополнить любые дизайнерские изыски, которые были использованы в помещении.

Энергоэффективность

Они потребляют мало энергии с сохранением высокой производительности. Их также возможно эксплуатировать при низкой температуре наружного воздуха до – 10оС.

Эффективность

Установки равномерно распределяют воздух в проекции потолка и пола, при этом возможно распределение сразу по 4 сторонам с регулировкой интенсивности каждого потока в отдельности друг от друга.

Программирование и автоматический режим

Данные модели могут быть запрограммированы на длительный режим работы с изменением рабочих диапазонов температуры.

Возможность вертикального монтажа

Напольно-потолочные кондиционеры эффективно работают при потолочном и напольном монтаже. При этом вертикальный монтаж также возможен без снижения производительности устройства.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Ошибки в процессе установки сплит-системы своими руками

При непрофессиональной установке сплит-системы пользователи могут допустить ряд ошибок:

• укладка труб с перегибами — увеличивается нагрузка на компрессор;
• установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
• расположение кондиционера рядом со сварочными аппаратами;
• неровное расположение блоков — конденсат начинает стекать на пол;
• выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

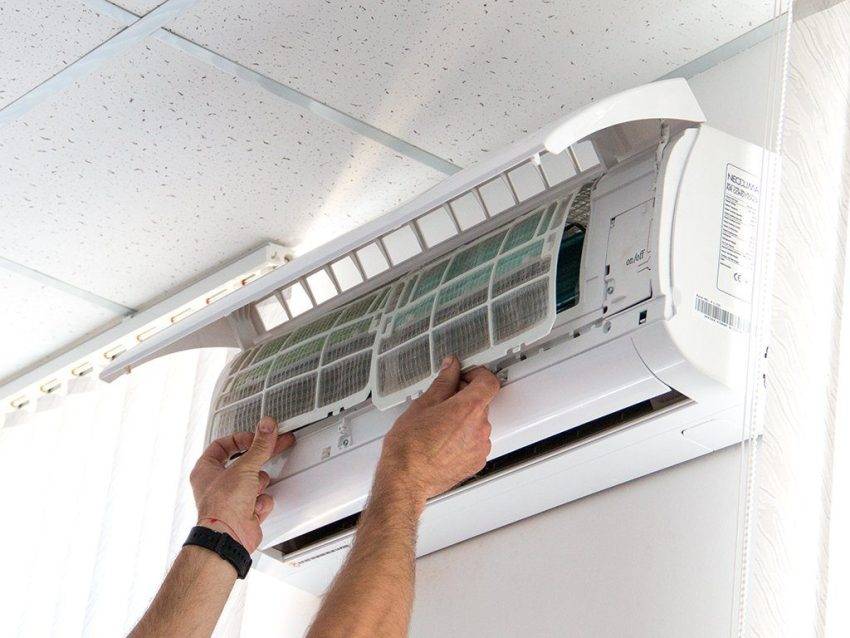

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Основные требования к установке

При установке любого кондиционера (сплит-системы в том числе) необходимо вывести со щитка отдельную электролинию с собственным аварийным автовыключателем. Розетка должна располагаться на таком расстоянии от внутреннего блока, чтобы провод дотягивался туда без удлинителя. Использование общих розеток для наружного оборудования запрещено законом. Кроме того, такой способ подключения лишает вас права на гарантийное обслуживание.

Крыльчатка обдува конденсатора находится чаще всего слева, если смотреть на блок снаружи здания. Там же, сбоку, расположена одна из воздухозаборных решёток (вторая, главная, расположена сзади). Расстояние от этих решёток до любых препятствий должно быть не менее 30 см. С другой стороны от крыльчатки (обычно справа) расположен щиток, куда подключается трасса (так называют межблочную часть фреонового контура) и сигнальный кабель. С этой стороны свободного места должно быть не менее полуметра — к этой части прибора необходим свободный доступ при установке, ремонте и обслуживании системы. Перед крыльчаткой должно оставаться не менее 2 метров пространства, чтобы нагретый воздух не стоял у радиатора.

Внутренний блок располагается не менее чем в 15 — 20 сантиметрах от потолка и стен. Минимальная высота от пола составляет 2,5 метров, а перед воздуховыпускной решёткой должно быть как минимум 3 метра свободного места. Воздух из испарителя выходит вперёд-вниз.

Область применения данного вида климатической техники

Область применения такой техники довольно обширна.

• Это могут быть жилые помещения. Устройство спрятано в подвесном потолке, видной остается только декоративная решетка, которая совершенно не портит интерьер жилища.

• Так как «кассетник» относится к климатической технике полупромышленного назначения, то он прекрасно справляется с охлаждением или нагревом воздуха в довольно больших помещениях торговых центров.
• Неплохо справляются они со своими функциями в ресторанах и других заведениях общественного питания.
• Создают хороший микроклимат в галереях и выставочных залах.
• Уместно смотрятся в офисных помещениях.
• Справляются со своими задачами в мастерских и производственных помещениях.

Достоинства и недостатки таких климатических систем

Эта сплит-система, как и многие другие типы климатической техники имеет свои преимущества и недостатки. К их достоинствам можно отнести:

• Один справляется с поддержанием комфортного микроклимата в помещениях, где бы потребовалось несколько обычных сплит-систем.
• Это устройство распределяет потоки охлажденного воздуха на четыре стороны, благодаря чему быстро охлаждает или нагревает воздушные массы в большом помещении. Для направления потоков вдоль потолка можно использовать отражающий экран.
• Внешняя панель не портит интерьер жилища.
• Эти климатические системы практически бесшумны. Они с успехом могут эксплуатироваться в квартирах, площадью до 200 м2.

Но даже такая, практически идеальная система кондиционирования имеет и свои недостатки. Среди основных минусов можно отметить:

• Довольно высокую стоимость.
• Монтаж «кассетников» можно осуществлять только в подвесные потолки.
• Чтобы работа такого кондиционера была эффективной, требуется высота потолков не менее 3 метров.

Несмотря на некоторые недостатки, такие сплит-системы довольно востребованы в нашей стране. Особенное распространение они получили в офисных и торговых центрах.

Прежде всего, нужно выбирать устройство, которое вам необходимо по функциональным показателям. Если вам не нужна подача воздушных потоков в четыре стороны, то целесообразно приобретать устройство с меньшим количеством потоков воздуха. Такие существуют, если хорошенько поискать. Кроме того, если требуется особенно быстро создать нужную температуру воздуха в помещении, то рекомендуем выбирать устройство инверторного типа. Он экономичнее и позволит вам в считанные минуты изменить микроклимат жилища.

Совет: Какой бы вы ни выбрали кассетный кондиционер, его установкой и обслуживанием должны заниматься профессионалы.

голоса

Рейтинг статьи

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

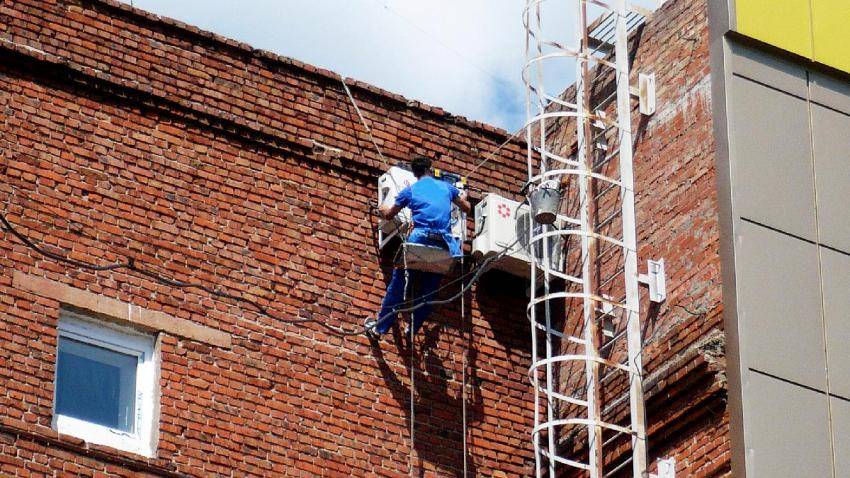

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

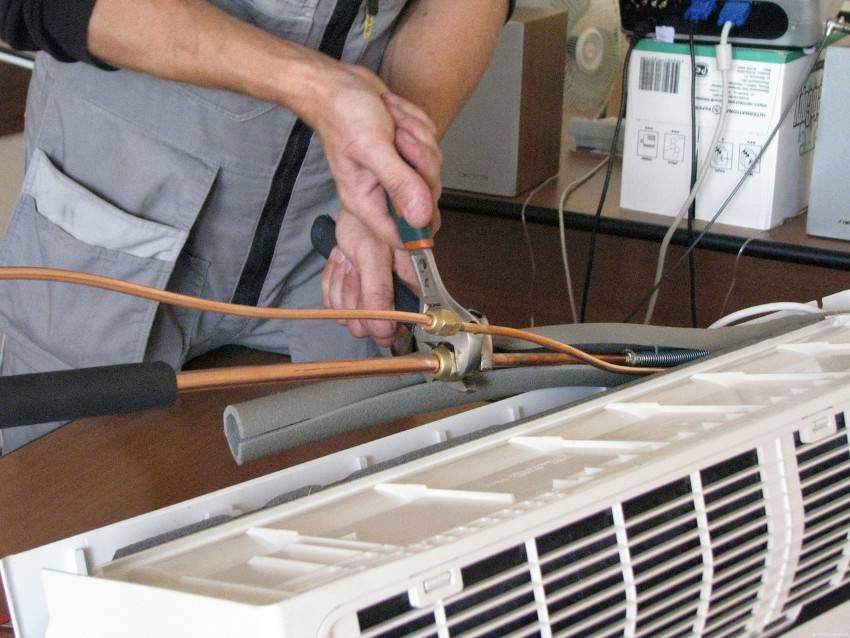

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Что необходимо для установки сплит-системы?

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

• слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
• слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
• справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

• на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
• на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
• под окном. Вариант подходит для помещений без балкона;
• рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционераНе используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование для установки сплит-системы

При самостоятельной установке сплит-системы будут необходимы:

• перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для подравнивания зазубрин;
• трубогиб или специальная пружина для формирования медных труб;
• дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
• калибратор труб и развальцовщик;
• штроборез, который можно заменить долотом, кувалдой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, ключи-шестигранники, уровень.

Обрезка труб ножовкой предусматривает сглаживание краев наждачкой.

Материалы и расходники для установки сплит-системы

• подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
• изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
• синтетический утеплитель;
• шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
• L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
• крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см

Установка потолочного кондиционера

Основная задача кондиционера – обеспечить свежесть в помещении. В качестве дополнительных функций могут быть предложены отопление, уборка, сушка воздуха, вентиляция.

Охлаждение потолочного кондиционера настраивается с панели управления. Чаще всего это обозначается значком снежинки или знаком «круто».

Настройка кондиционера позволяет изменять температуру в помещении, направление движения воздуха. При выборе вариантов не переборщите, чтобы не простудиться

С помощью пульта дистанционного управления легко изменить температуру, до которой будет охлаждаться воздух, направление его движения. Жалюзи лучше отрегулировать так, чтобы холодный поток двигался по потолку и не был направлен на людей в помещении.

При настройке учитывайте, что пользователь может установить индивидуальные параметры работы климатического оборудования или остановиться в автоматическом режиме.

Этап №2. Штробление стен и отдельная электропроводка

К кондиционеру нужно проводить отдельную электропроводку и ставить отдельный автомат на щитке, даже если мощность устройства составляет какие-то 1,5 кВт. Особенно это касается более старых домов, построенных до 1990 года, где проводка не справляется с нагрузкой от современной техники и бытовых приборов. Как результат, могут постоянно выбивать пробки, или же случится короткое замыкание, ставшее причиной более глобальных и масштабных последствий. Если же отдельную проводку сделают специалисты-электрики, то возможность ее возгорания сводится к нулю.

Между двумя блоками кондиционера, от щитка к кондиционеру нужно проложить штробы, в которые потом укладывают кабель и другие коммуникации. Прежде чем переходить к их обустройству, необходимо определиться с местом монтажа наружного и внешнего блоков, а также с тем, где же будут проходить межблочные коммуникации. Так, например, от внутреннего блока можно сделать штробы до ближайшего угла, а там уже вывести все коммуникации наружу и продолжать дальнейшие работы там, либо же довести штробы до места нахождения радиатора, т.е. как можно ближе к расположению наружного блока. На данном этапе имеет смысл составить схематический план расположения всех будущих коммуникаций: это поможет не только в дальнейшем монтаже, но и потом, когда надумается повесить бра или картину.

Прокладывание штроб – достаточно трудоемкий процесс, особенно если речь идет о бетонных стенах. Штробы должны быть и не слишком мелкими, чтобы в дальнейшем не повредить коммуникации, и не слишком глубокими, чтобы не нарушить надежность и целостность стен. Для данного случая лучше всего делать штробы шириной 5-7 см и глубиной от 4 до 6 см.

Когда все штробы готовы, можно приступать к выполнению межблочных коммуникаций и к подключению дренажа. Если планируется эксплуатировать кондиционер в зимний или переходный период, то дренажный трубопровод лучше подключить к канализации: если вывести трубку просто на улицу, то конденсат рискует замерзнуть, что может привести к поломкам

Важно, чтобы дренаж проходил ниже труб с фреонами, и тогда на следующем этапе монтажа он не будет перехлестываться с фреоновыми трубами и электрокабелями

Около того места, где будет прикреплен внутренний блок, остается пучок кабелей, замотанных гидроскотчем. Во время проведения всех строительных и ремонтных работ с этими трубами и кабелями нужно быть острожным и ни в коем случае не использовать их в качестве вешалки и т.д.

Сразу стоит отметить, что если установка кондиционера проводится уже в помещении с готовым ремонтом, то стены могут и не штробиться. Все коммуникации при этом не будут скрыты в стенах, а будут проходить сверху, правда, их можно спрятать в специальные короба: они делают весь пучок проводов и труб менее заметным, но все же более эстетичный эффект достигается, когда все прячется в стену.

Как встроить кондиционер в потолок

По словам специалистов, проектировать и устанавливать климатическую систему на потолке необходимо до момента монтажа натяжной конструкции. Некоторые владельцы кондиционеров интересуются, реально ли провести установку натяжного потолка в случае, если климатическая аппаратура уже смонтирована. Зачастую кондиционер и натяжной потолок устанавливают одновременно. Для нормальной установки конструкции натяжного потолка требуется зафиксировать багет к стеновой панели, вставить полотно и прикрыть плинтусом после натяжения.
Что предпринять:

1. Переустановить кондиционер на потолок, как на фото, или временно демонтировать. Такой порядок работ обычно производят профессиональные монтажники, занимающиеся климатической техникой.
2. Соорудить конструкцию, обходящую внутренний блок сплит-системы. Непосредственно над блоком полотно натяжного потолка в этом случае натягиваться не будет.

К сожалению, в квартире с невысокими потолками монтаж кассетного кондиционера невозможен, поскольку конструкция подвесного потолка вкупе с внутренним блоком значительно снизит потолок. Посмотрев видео станет известно, что кондиционер на потолок устанавливают в помещениях с высотой не менее 3 м.

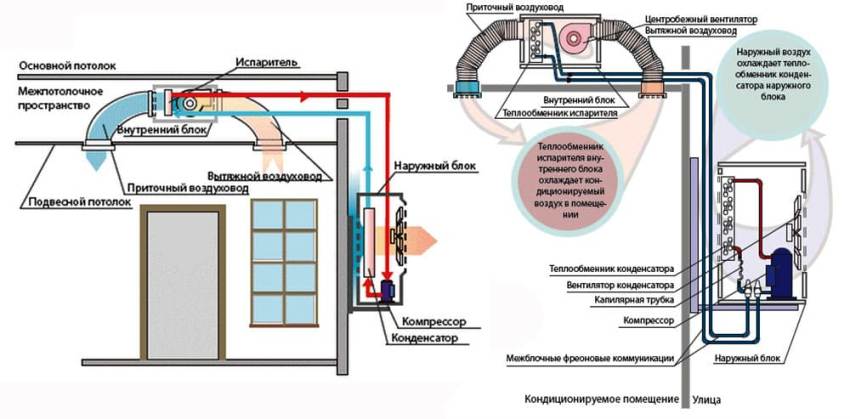

Монтаж внутреннего блока осуществляется под потолком. Он содержит испаритель, а наружная часть системы состоит из вентилятора, конденсатора и компрессора.
Помните, что качественный монтаж гарантируется только при участии специалистов. Кассетное оборудование предусматривает сложную технологию организации отводящих, креплений, приточных воздушных сетей. Без наличия специальной техники и навыков проводить установку кассетного кондиционера рискованно.

В домашних условиях оптимальным решением для потолка станет выбор настенно-потолочных кондиционеров. Такой вид климатического оборудования устанавливается согласно общим правилам, вне зависимости от потолочного покрытия.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Кассетные кондиционеры

Внутренний блок кассетного кондиционера встраивается в потолок и подает кондиционируемый воздух из нижней части корпуса. Таким образом, охлажденный или нагретый воздух распределяется сверху вниз.

В зависимости от модели воздушный поток подается в одну, две или четыре стороны (одно-, двух или четырехпоточные кассетники). Одно- и двухпоточные внутренние блоки имеют более компактные размеры, поэтому отлично подойдут для узких помещений, таких как коридоры.

Четырехпоточные блоки выпускаются, как правило, двух размеров (ширина х высота):

• 600×600 мм — отлично вписывается в размеры ячейки подвесного потолка, что значительно облегчает инсталляцию оборудования. Мощность блоков с такими габаритами — 2-6 кВт;
• 800×800 мм — более распространенные габариты блоков с холодопроизводительностью 5-15 кВт.

Некоторые модели, например General Fujitsu AUG12U (AUG12UBAB / AOG12USAJL), способны осуществлять подмес уличного воздуха и кондиционировать небольшое соседнее помещение через воздуховод.
