Установка металлопластиковых труб своими руками процесс довольно занимательный и даже творческий. Теперь, когда вентили поменяны, перекройте подачу воды и приступайте к монтажу. За вентилем установите фильтр грубой очистки и тонкой очистки (не обязательно).
Фильтр грубой очисткиФильтр тонкой очистки
Они отличаются размером ячейки фильтра. Фильтром тонкой очистки многие пренебрегают, и зря. Именно он задерживает маленькие частички окалины с труб, которые, попадая в дорогие керамические смесители, способны вывести из строя гладкую поверхность керамических пластин.
Кроме того, именно он останавливает «мелочь», которая скапливается в фильтре на носике смесителя и уменьшает напор воды.
Далее установите счетчики, если их используете, и приступайте к разводке.
Если в квартире множество потребителей, которые подключены к воде параллельно, то воспользуйтесь коллектором.
Коллектор
Это устройство хорошо тем, что обеспечивает всем потребителям одинаковое давление, и можно смонтировать на каждое ответвление отдельный кран.
Немного ниже мы сможем увидеть металлопластиковые трубы монтаж видео наглядно. Полезно знать внутреннее устройство металлопластиковой трубы.
Структура металлопластиковой трубы
Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.
Монтаж металлопластиковых труб видео
Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.
Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.
Важно: в процессе затягивания гайки при монтаже соединения можно легко «перетянуть». Когда соединение уже достаточно надежное, появится характерный треск. Это значит, что дальнейшее затягивание может просто испортить соединение
Это значит, что дальнейшее затягивание может просто испортить соединение.
Монтажные работы
Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.
Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.
Пружина для изгибания металлопластиковых тру
Такие пружины могут быть как внутренними, так и внешними.
Такие изгибания используются монтажниками по максимуму, потому что:
- Экономия на фитинге.
- Нет риска протечек, т.к. нет соединения.
Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.
Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.
Соединение металлопластиковых труб: видео
Трубу очень удобно крепить к стене с помощью специальных клипс.
Крепление трубы к стене
Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.
Виды соединений при монтаже МП труб
Сборка трубопроводных металлопластиковых систем предполагает использование фитинга. Таких соединений существует три вида, каждый из которых отличается некоторыми особенностями.

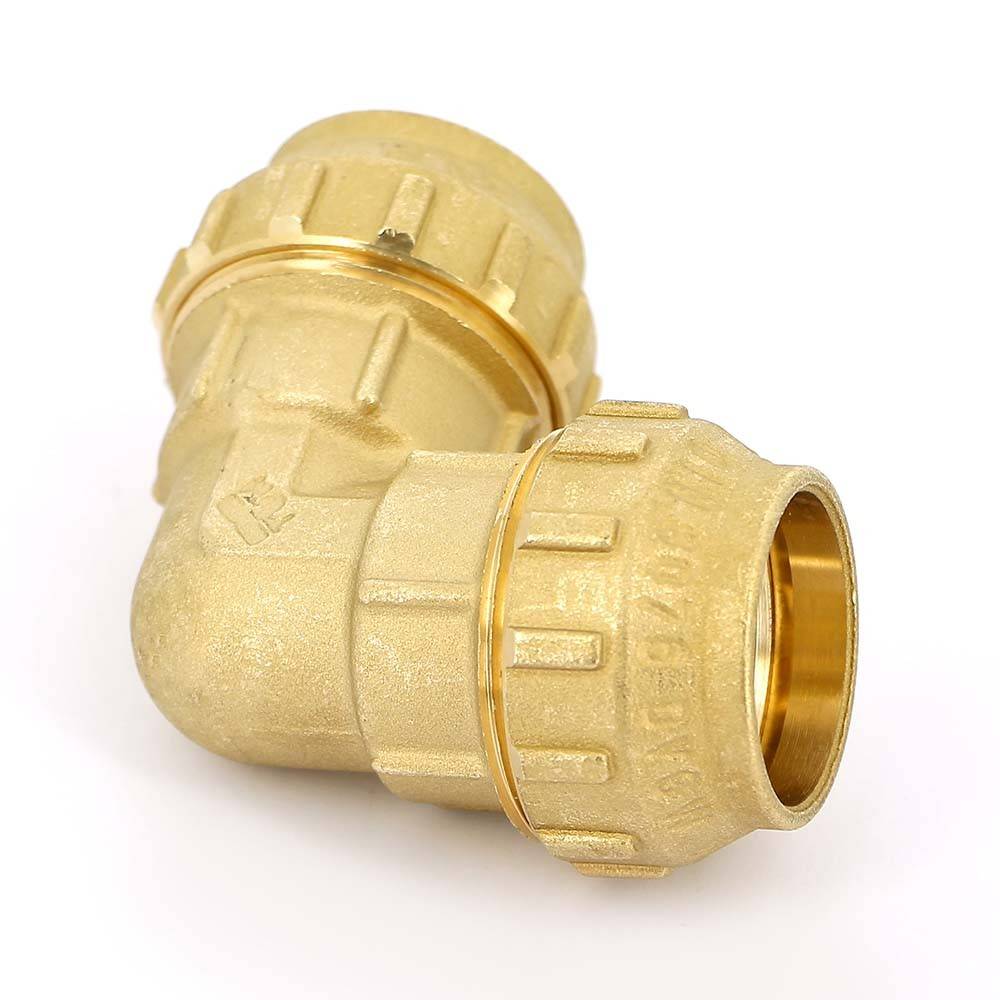

Компрессионные фитинги
Соединение деталей металлопластиковой трубы компрессионными фитингами — самый простой и экономный вариант, его можно использовать даже непрофессионалу в домашних условиях. Для монтажа используются обжимные соединительные детали из латуни. Эти детали не монолитны, имеют разборную конструкцию, что позволяет разбирать систему многократно и при необходимости заменять вышедшие из строя детали. Для монтажа необходим только гаечный ключ соответствующего диаметра. Порядок работы для самостоятельного монтажа труб:
- Установить отрезок металлопластиковой трубы на расстоянии 10 см от начала заготовки.
- Обрезать трубу по намеченным линиям.
- Надеть гайку и кольцо соединительной детали.
- Неровности трубы после обрезки устраняются режущим инструментом с внешнего и внутреннего края.
- Соединить фитингом элементы трубы.
- Закрутить гайку на штуцер. Не делайте этого до упора, необходимо оставить свободным одно кольцо резьбы.

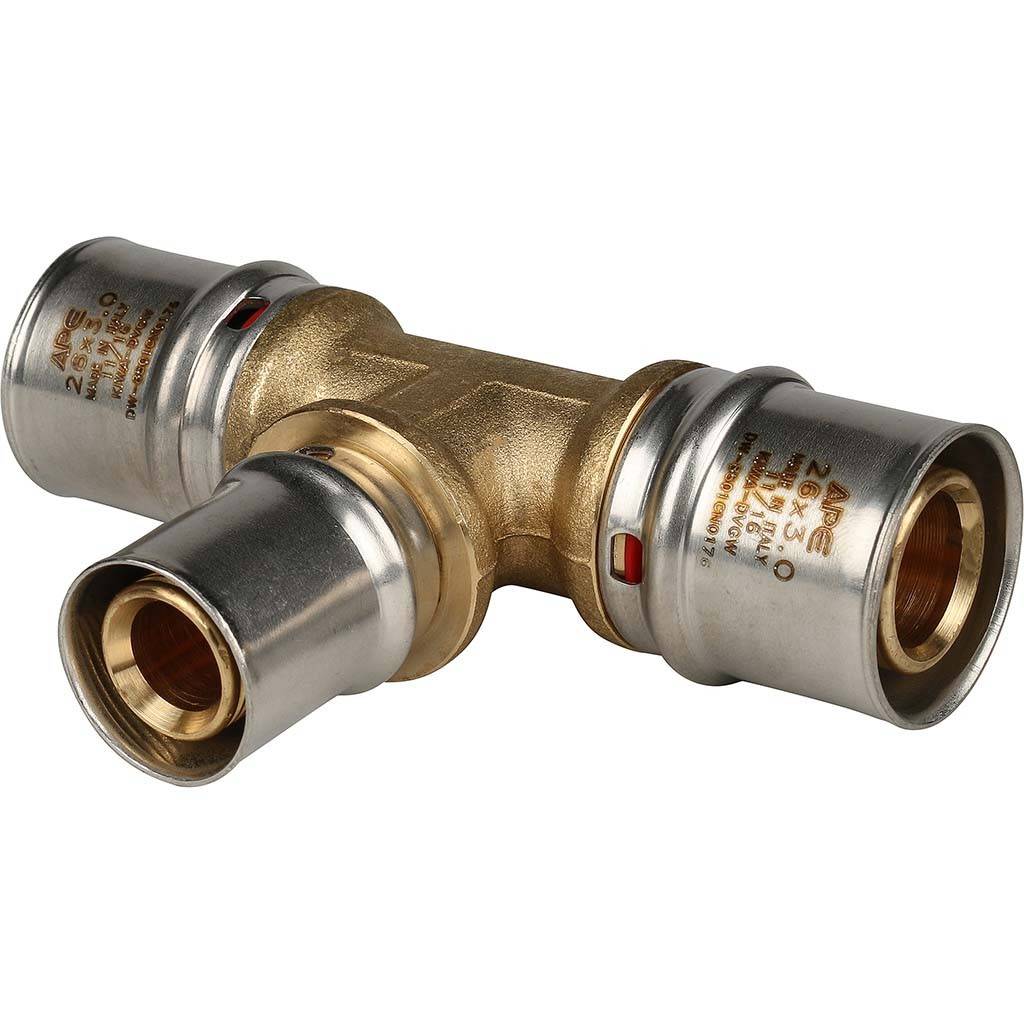

Соединение пресс-фитингами
Некоторые отличия в конструкции и способе соединения металлопластиковых труб имеют пресс-фитинги. Эти детали позволяют создавать более надежное сцепление между трубами, но и сам процесс монтажа будет сложнее, а для работы нужны пресс-клещи. Если вы обладаете минимальным опытом работы и имеете соответствующий инструмент, то можно преступать к работе, следуя пошаговой схеме:
- Откалибровать край трубы после обрезки снятием фаски.
- Плотно обжать муфтой обработанные края трубы.
- Штуцер соединяется с уплотнительным кольцом. Полученную систему вставляют в трубу.
- Последний этап происходит при помощи пресс-клещей. Этот метод позволяет обжать муфту плотно, избегая зазоров.
Зажим следует выполнять максимально аккуратно, повторение этого процесса может повлечь за собой образование трещин, вмятин на трубе.
Цанговые соединения
Цанговые фитинги позволяют многократно монтировать систему из металлопластиковых труб. Цанга — дополнительное кольцо, которое помогает достичь надежной герметизации. Имеют несколько вариантов конструкций, включая “тройник” — этот вид соединительного элемента позволяет делать разветвления в системе трубопровода. Разъемные фитинги не рекомендуется применять для стенового монтажа труб, во всех остальных случаях схема установки включает в себя несколько основных шагов:
- Разметка участков трубопровода с пометками в тех местах, где будет ставиться фитинг.
- Подготовка трубы к обрезке (обрезка трубы, шлифовка шероховатостей обрезанного края, выравнивание среза трубы калибратором).
- Надеть гайку с кольцом поверх трубы.
- Далее труба надевается на штуцер для МП труб.
- Затянуть гайку ключом.
Последнее действие выполнять постепенно и без сильного нажима, это может привести к срыву резьбы.

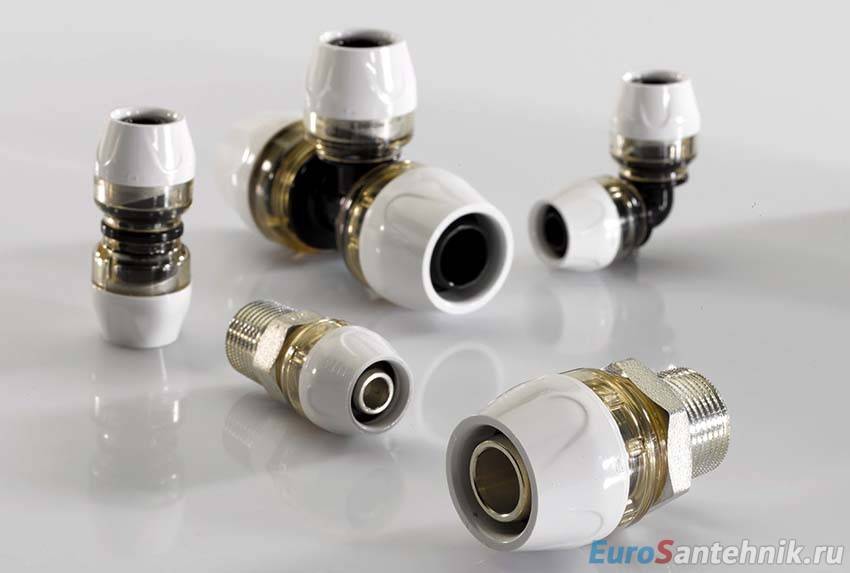

Пуш соединения
Пуш-фитинги — простой способ монтажа металлопстиковых труб без применения какого-либо инструмента. Для этого изделие вставляется в соединительную деталь, которая в дальнейшем проталкивается и становится в паз под напором воды. Клин такого фитинга образует в последствие надежный зажим, защищающий систему от протечки. Единственный минус такого соединения — цена, которая, впрочем, полностью оправдывается полученным результатом.
Подготовка к монтажу
Придумываем конфигурацию будущего водопровода. Было решено, что использовать коллекторы нецелесообразно. Это делает трубопровод дороже, но не даёт преимуществ в эксплуатации. Поэтому ответвления трубопровода к отдельным точкам водоразбора решили делать с помощью тройников.
После покупки всех необходимых фитингов, мы разложили их на полу в той последовательности, как они будут соединяться в трубопроводе. Такая «репетиция» позволила убедиться, что все фитинги куплены правильно.
Фитинги для монтажа водопровода.
Для монтажа водопровода мы приготовили следующие инструменты и вспомогательные материалы:
- Специальные ножницы для резки металлопласта и калибратор.
- Пресс-клещи для обжима соединений.
- Разводной и газовый ключи.
- Лён и уплотнительную пасту.
Материалы для монтажа водопровода.
До начала монтажа трубопровода в санузле были сделаны необходимые подготовительные работы. Всю старую сантехнику демонтировали вместе с трубами, стены оштукатурили с предварительной установкой маяков. После высыхания штукатурки в стене прорезали достаточно свободные штробы для труб.
Компрессионные фитинги
Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик
При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:
- Ключи гаечные (2 штуки);
- Ножницы прецизионные;
- Калибратор;
Калибратор
- Сантехнический лен.
Лен сантехнический
Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:
- Трубу отрезают с помощью прецизионных ножниц;
- Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
- На конец трубы одевают затяжную гайку и обжимное кольцо;
- Вставляют конец фитинга в трубу;
- Вставляют концевик фитинга в трубу;
- Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
- Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
- С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.
Прокладка водопроводных металлопластиковых труб
Переходники для металлопластиковых труб
Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:
- Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
- Недопустимо сдавливать трубы при креплении;
- Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
- Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
- Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.
Пресс-клещи для металлопластиковых труб
Инструменты, выполняющие обжим для металлопластиковых труб
Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.
Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.
Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.
В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.
Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.
В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.
Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.
Прокладка труб из металлопластика
Как грамотно монтировать металлопластиковую трубу:
- отрезать фрагмент необходимой длины;
- посредством калибратора откорректировать форму среза;
- снять фаску с обеих поверхностей — снаружи и внутри — одновременно;
- раскрутить фитинг (снять гайки с торцов, кольца-уплотнители со штуцеров);
- если фитинг компрессионный — надеть на подготовленный фрагмент гайку с кольцом-уплотнителем, соединить трубу и штуцер, зафиксировать соединение гайкой — закрутить сначала руками, затем воспользоваться гаечным ключом;
- если используется пресс-фитинг — сначала разобрать его и убедиться: не бракованный (помните, что его «обратно не раскрутишь»), затем насадить на штуцер подготовленный фрагмент, оценить глубину посадки — для этого на гильзе есть отверстие. Затем воспользоваться пресс-клещами — осуществить прессовку соединительной гильзы два раза, формируя два кольцевых сжатия.
Чтобы сформировать нужный изгиб, можно воспользоваться трубогибом или согнуть ее своими руками, нагрев ее строительным феном: в несколько приемов, не делая резких движений и помня о допустимом радиусе изгиба (указан в ТХ). Большие пальцы обеих рук располагаются при этом действии вдоль изделия. Внутренний и внешний слои изделия не должны деформироваться!
Для упрощения рабочего процесса сначала можно собрать отдельные части системы. Затем части конструкции установить в соответствующие места и соединить. Фиксация каждой трубы к стене осуществляется с применением подвесных и опорных элементов от производителя. Установка металлических частей производится с прокладками из специальных мягких материалов. После последовательного объединения всех частей присоединить их к «горячему» и «холодному» стоякам.
Инструменты и материалы для прокладки труб
Для прокладки металлополимерных систем требуется минимум устройств и материалов, однако лучше выбирать качественные приспособления и трубы.
Приспособления для монтажа трубопровода
Для создания конструкции из металлопластика достаточно весьма скромного набора инструментов: трубореза, простейшего трубогиба, пресс-клещей, раздвижного и накидного ключей.
Для монтажа металлопластиковой системы своими руками необходим минимум инструментов, который можно приобрести в наборе или по отдельности с строительном супермаркете
Для отделения мерных отрезков трубы от бухты желательно запастись труборезом, предназначенным для резки металлопластиковых труб. Так как металлопластик достаточно податливый материал, его можно резать ножовкой по металлу или даже острым ножом.
Тем не менее, идеальной перпендикулярности линий, без которых сложно получить герметичное соединение, можно получить лишь при использовании специального резака.
Ключи разных видов важны для монтажа и сборки резьбовых соединений на фитингах трубопровода. При крайней необходимости можно обойтись одним накидным ключом, однако для комфортной работы лучше воспользоваться двумя накидными и одним разводным ключом.
Калибр – важный инструмент для создания точного и герметичного соединения трубы с фитингом: он позволяет центрировать плоскость среза и снять фаску с внутренней части изделия.
Трубогиб позволяет менять конфигурацию элемента, благодаря чему можно сэкономить на угловых фитингах
Особенно важно иметь этот инструмент, если конструкция предполагает большое число угловых сопряжений
Перед началом работ советуем ознакомиться с правилами и спецификой опрессовки металлопластиковых труб.
Какие материалы потребуются?
Для прокладки трубопровода важно запастись следующими компонентами:
- трубами (бухты, мерные отрезки);
- различными вариантами фитингов (обводы, тройники, уголки), с помощью которых отдельные участки труб превращаются в единую систему;
- крепежными элементами – разборными хомутами и клипсами, при помощи которых металлопластиковые конструкции фиксируются на опорных поверхностях, чаще всего на стене.
Важно заранее подобрать все необходимые материалы и инструменты, чтобы затем беспрепятственно осуществлять все работы. С сортаментом металлопластиковых изделий для сборки трубопроводов ознакомит эта статья
С сортаментом металлопластиковых изделий для сборки трубопроводов ознакомит эта статья.
Теперь давайте немного поговорим о том, как выбрать металлопластиковые трубы
Разлет цен на рынке металлопластиковых труб очень большой, и причина, конечно, в качестве.
Критерии выбора металлопластиковой трубы:
Труба должна быть «бесшовная». Технология производства предусматривает укладку алюминиевого слоя трубы встык с последующей сваркой труб, либо внахлест. Последний вариант не надежен в эксплуатации, создает проблемы при монтаже, а стоит не намного меньше. Толщина алюминиевой прослойки не должна быть менее 0,3 мм. В противном случае труба считается не надежной, может испортиться в месте сгиба и при монтаже. Слишком толстый алюминиевый слой тоже создает определенные трудности в монтаже, поэтому оптимально толщина должна быть 0,3-0,6 мм. Полиэтиленовые слои должны быть изготовлены из качественного полиэтилена марок PEX или PERT, но не PEHD или PE-RS. В противном случае при превышении температуры 70 градусов труба «поплывет»
Обратите внимание на срез трубы. Он должен быть цельным, не слоится
Если труба слоится, бросьте ее.
Теперь рассмотрим, как отремонтировать металлопластиковую трубу. Следует заметить, что места соединений могут быть склонны к ослаблению и подтеканию.
Во-первых, никогда не прячьте фитинговые соединения пластиковых труб слишком глубоко. Не исключено, что через пару лет их придется доставать.
Во-вторых, не перетягивайте соединения. Такие места как раз и склонны более всего к ослаблению и течи.
Причиной течи могут служить:
- Ослабление соединения. Просто подтяните его.
- Вышли из строя резиновые уплотнители. Замените их.
- Образовалась трещина в корпусе фитинга. Замените фитинг.
- Не ровный край трубы вызвал перекос при затягивании. Разберите соединение, выровняйте срез трубы, соедините.
Напомним, что способы соединения металлопластиковых труб бывают двух типов: компрессионный и пресс-соединение.
Если Вы смогли раздобыть пресс для монтажа, тогда сможете произвести не разборное пресс-соединение и замуровать трубу на долго. Фитинги для такого типа соединения тоже совсем другие.
Итак, последовательность монтажа пресс-машиной:
- Специальным калибратором откалибровать трубу.
Калибровка
- Ввести трубу в пресс-фитинг до упора. Край трубы должен показаться в специальном отверстии.
Соединение трубы с фитингом
- Поместить место соединения в пресс так, чтобы пластиковое кольцо точно вошло в паз. Зажим считается выполненным, когда губы пресса полностью сжаты.
Опрессовывание соединения
https://youtube.com/watch?v=AM682t7GHhI
Вот и все, теперь трубу можно замоноличивать и лет 50 к ней не прикасаться.
Металлопластиковые трубы используют также в системах отопления и канализации. Монтаж металлопластиковыми трубами отопления и систем канализации ни чем не отличается от водопроводного монтажа. Разница в производстве таких труб.
Если в водопроводных трубах используется только полиэтилен пищевых марок, то для отопления берут более дешевый технический. Прочность от этого не страдает, а цена уменьшается.
Это просто выгодно
Тем более, принимая во внимание широкий выбор фитинга и соответственно отсутствие проблем при соединении с любым видом радиаторов и труб, использование таких труб желанно для специалиста-сантехника
Итак, мы выяснили, что установка металлопластиковых труб вполне по силам даже новичку в деле сантехнического монтажа. Достаточно базовых знаний о водопроводе и умения пользоваться инструментом, и Вы – специалист.
Предыдущая запись Схема и устройство септика
Следующая запись Современные виды труб: определяемся в выборе
Советы специалистов
Как согнуть металлопластиковую трубу
Способов гибки существует множество. Любой из них дает большой радиус изгиба и немного понижает прочность трубы. Проще и красивее разрезать и спаять две заготовки с помощью уголка.
Идеальные изгибы получаются при использовании трубогиба или станка Вольнова.
Как крепить к стенам
В любом магазине продаются готовые недорогие крепления для труб любых ходовых диаметров – так называемые клипсы, крепящиеся к стене дюбелями (6×40 для бетонных стен, 6×60 для оштукатуренных кирпичных или шлакоблочных; газо- и пенобетонных). Клипсы бывают сдвоенные и одинарные. Можно использовать и самодельные металлические кронштейны (для любителей лишней работы).
Как крепить к стенам
При открытом способе монтажа трубы фиксируют на стене. Доступный и привлекательный вариант — использование пластиковых клипс. Они разных размеров, покупают их по диаметру металлопластиковых изделий. Бывают одинарными — подходят для прокладывания магистралей водоснабжения. Сдвоенные клипсы уместно использовать для отопительной двухтрубной системы. Подача с обраткой располагаются рядом и параллельно.
Расстояние между клипсами — 1 м, но можно чаще, тогда трубы точно не будут провисать. Под крепление в стенах сверлят отверстия, фиксируют саморезами с дюбелями. В деревянную стену вкручивают шурупы без дюбелей. В местах поворотов клипсы устанавливают с обеих сторон ближе к изгибам.
Пластиковые клипсы для фиксации трубы к стене.
Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.
Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо
Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:
- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.
Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.
Устройство обжимного фитинга
Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.
Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.
Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
